INSTRUKCJA OBSŁUGI CL400i HUSQVARNA

grąžtą (C). (Pav. 56)

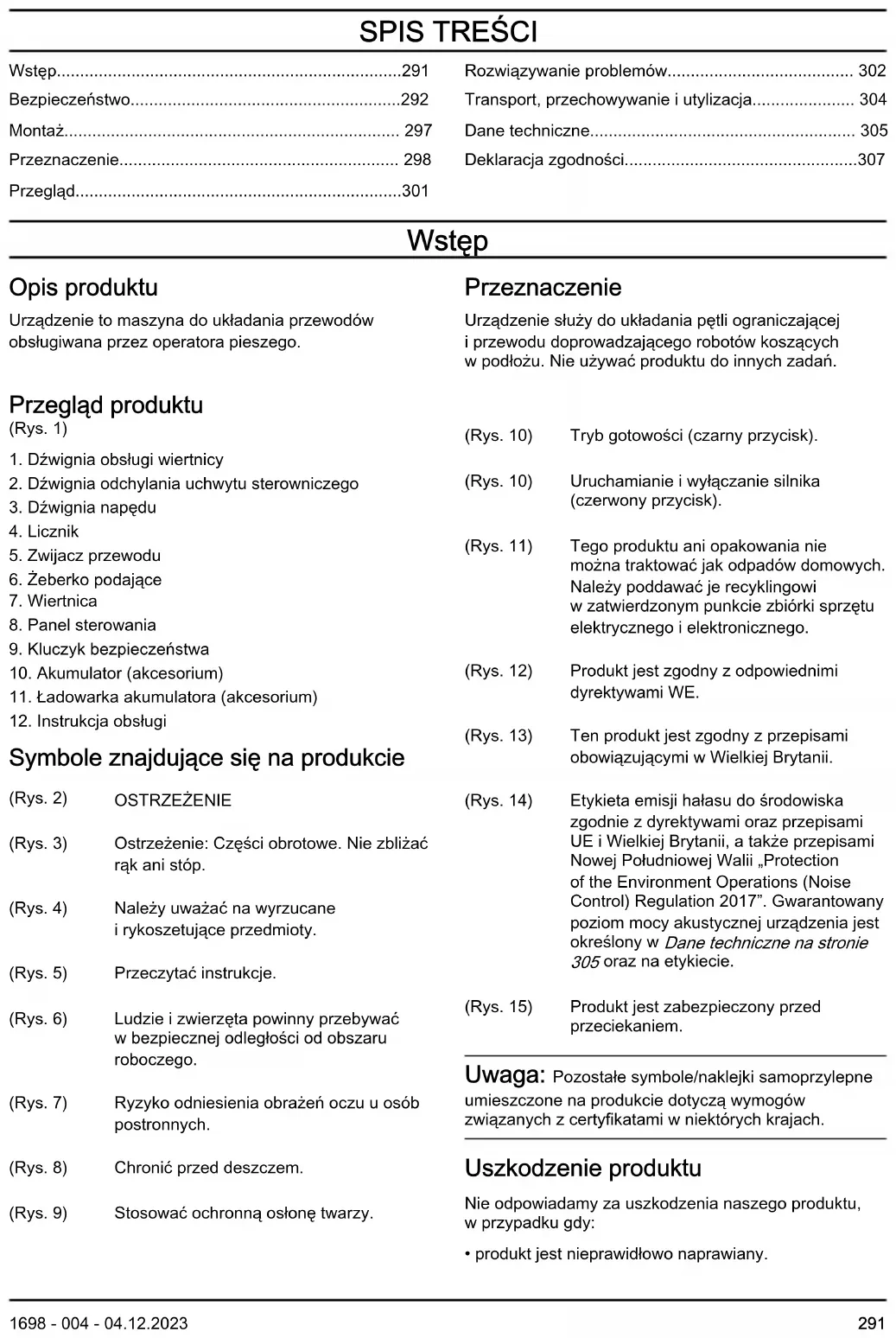

• Wstęp p. 291
• Bezpieczeństwo p. 292
• Montaż p. 297
• Przeznaczenie p. 298
• Przegląd p. 301
• Rozwiązywanie problemów p. 302
• Transport, przechowywanie i utylizacja p. 304
• Dane techniczne p. 305
• Deklaracja zgodności Wstęp Opis produktu Urządzenie to maszyna do układania przewodów obsługiwana przez operatora pieszego. Przeznaczenie Urządzenie służy do układania pętli ograniczającej i przewodu doprowadzającego robotów koszących w podłożu. Nie używać produktu do innych zadań. Przegląd produktu (Rys. 1) p. 307

1. Dźwignia obsługi wiertnicy

2. Dźwignia odchylania uchwytu sterowniczego

9. Kluczyk bezpieczeństwa

10. Akumulator (akcesorium)

11. Ładowarka akumulatora (akcesorium)

12. Instrukcja obsługi

Symbole znajdujące się na produkcie (Rys. 2) OSTRZEŻENIE (Rys. 3) Ostrzeżenie: Części obrotowe. Nie zbliżać rąk ani stóp. (Rys. 4) Należy uważać na wyrzucane i rykoszetujące przedmioty. (Rys. 5) Przeczytać instrukcje. (Rys. 6) Ludzie i zwierzęta powinny przebywać w bezpiecznej odległości od obszaru roboczego. (Rys. 7) Ryzyko odniesienia obrażeń oczu u osób postronnych. (Rys. 8) Chronić przed deszczem. (Rys. 9) Stosować ochronną osłonę twarzy. (Rys. 10) Tryb gotowości (czarny przycisk). (Rys. 10) Uruchamianie i wyłączanie silnika (czerwony przycisk). (Rys. 11) Tego produktu ani opakowania nie można traktować jak odpadów domowych. Należy poddawać je recyklingowi w zatwierdzonym punkcie zbiórki sprzętu elektrycznego i elektronicznego. (Rys. 12) Produkt jest zgodny z odpowiednimi dyrektywami WE. (Rys. 13) Ten produkt jest zgodny z przepisami obowiązującymi w Wielkiej Brytanii. (Rys. 14) Etykieta emisji hałasu do środowiska zgodnie z dyrektywami oraz przepisami UE i Wielkiej Brytanii, a także przepisami Nowej Południowej Walii „Protection of the Environment Operations (Noise Control) Regulation 2017”. Gwarantowany poziom mocy akustycznej urządzenia jest określony w Dane techniczne na stronie

oraz na etykiecie. (Rys. 15) Produkt jest zabezpieczony przed przeciekaniem. Uwaga: Pozostałe symbole/naklejki samoprzylepne umieszczone na produkcie dotyczą wymogów związanych z certyfikatami w niektórych krajach. Uszkodzenie produktu Nie odpowiadamy za uszkodzenia naszego produktu, w przypadku gdy:

• produkt jest nieprawidłowo naprawiany. 1698 - 004 - 04.12.2023 291• produkt jest naprawiany przy użyciu części niepochodzących od producenta lub niezatwierdzonych przez producenta.

• produkt jest wyposażony w akcesoria niepochodzące od producenta lub niezatwierdzone przez producenta.

• produkt nie jest naprawiany w autoryzowanym centrum serwisowym lub przez autoryzowaną placówkę. Bezpieczeństwo Definicje dotyczące bezpieczeństwa Ostrzeżenia, uwagi i informacje są używane do zwrócenia uwagi na szczególnie ważne sekcje instrukcji obsługi. OSTRZEŻENIE: Jest używane, gdy istnieje ryzyko poważnych obrażeń, śmierci operatora lub uszkodzenia otoczenia w wyniku nieprzestrzegania instrukcji obsługi. UWAGA: Jest używane, gdy istnieje ryzyko uszkodzenia materiałów lub urządzenia w wyniku nieprzestrzegania instrukcji obsługi. Uwaga: Stosuje się, aby przekazać więcej informacji, które są przydatne w danej sytuacji. Ostrzeżenia dotyczące bezpieczeństwa ogólnego produktu OSTRZEŻENIE: Zapoznać się ze wszystkimi ostrzeżeniami dotyczącymi bezpieczeństwa, instrukcjami, ilustracjami i specyfikacjami dołączonymi do tego produktu. Niezastosowanie się do wszystkich poniższych instrukcji może spowodować porażenie prądem, pożar i/lub poważne obrażenia. Zachować wszystkie ostrzeżenia i instrukcje do korzystania z nich w przyszłości. Termin „produkt” w ostrzeżeniach dotyczy Twojego produktu zasilanego prądem z sieci elektrycznej (z przewodem) lub produktu zasilanego prądem z akumulatora (bezprzewodowego). Bezpieczeństwo miejsca pracy

• Miejsce pracy powinno być czyste i dobrze oświetlone. Obszary zaciemnione i takie, w których panuje nieład, mogą powodować wypadki.

• Nie należy używać produktu w atmosferze wybuchowej, takiej jak w przypadku obecności łatwopalnych cieczy, gazów lub pyłów. Produkt tworzy iskry, które mogą zapalić pył lub opary.

• Podczas pracy z użyciem produktu należy uważać, aby dzieci i osoby postronne nie zbliżały się do miejsca pracy. W wyniku utraty uwagi możesz stracić kontrolę nad urządzeniem. Bezpieczeństwo elektryczne

• Wtyczki produktu muszą pasować do gniazdka. Zabrania się dokonywania przeróbek wtyczki. Nie wolno stosować adapterów wtyczek produktów z uziemieniem. Nieprzerobione wtyczki i dopasowane gniazdka pozwalają zredukować ryzyko porażenia prądem.

• Należy unikać kontaktu ciała z powierzchniami uziemionymi, takimi jak rury, grzejniki, kuchenki i lodówki. Uziemienie ciała powoduje zwiększenie ryzyka porażenia prądem.

• Nie wystawiać produktu na działanie deszczu ani wilgoci. Przedostanie się wody do produktu zwiększa ryzyko porażenia prądem.

• Nie niszczyć przewodu. Nie wolno używać przewodu do przenoszenia, ciągnięcia lub odłączania produktu. Przewód należy utrzymywać z dala od źródeł ciepła, olejów, ostrych krawędzi lub ruchomych części. Uszkodzone lub splątane kable zwiększają zagrożenie porażenia prądem.

• Używając produktu na zewnątrz budynków, należy stosować przedłużacz przystosowany do użytku zewnętrznego. Stosowanie przewodu przeznaczonego do użytku na zewnątrz budynków pozwala ograniczyć ryzyko porażenia prądem.

• Jeśli produkt musi być używany w warunkach dużej wilgotności, stosować zasilanie chronione wyłącznikiem różnicowo-prądowym (RCD). Korzystanie z wyłącznika różnicowo-prądowego zmniejsza ryzyko porażenia prądem. Bezpieczeństwo osób

• Podczas używania produktu należy zachować skupienie, obserwować wykonywane czynności i kierować się zdrowym rozsądkiem. Produktu nie wolno używać w przypadku zmęczenia ani pod wpływem narkotyków, alkoholu lub lekarstw. Chwila nieuwagi podczas obsługi produktu może doprowadzić do poważnych obrażeń.

• Stosować środki ochrony osobistej. Należy zawsze stosować środki ochrony wzroku. Sprzęt ochronny, taki jak maski, antypoślizgowe buty robocze, kask lub środki ochrony słuchu stosowane w odpowiednich warunkach pozwalają obniżyć ryzyko odniesienia obrażeń.

• Należy zapobiec niezamierzonemu rozruchowi. Przed podłączeniem do źródła zasilania i/lub

1698 - 004 - 04.12.2023akumulatora, podniesieniem lub przenoszeniem produktu należy upewnić się, że przełącznik znajduje się w położeniu wyłączenia. Przenoszenie produktu z palcem na przełączniku lub włączenie zasilania produktu, który ma przełącznik w pozycji włączonej, sprzyja wypadkom.

• Przed włączeniem produktu należy usunąć wszelkie klucze i inne narzędzia. Klucze lub inne narzędzia, pozostawione przy obracającej się części produktu, mogą spowodować obrażenia ciała.

• Nie należy przeceniać swoich możliwości. Stać na stabilnym podłożu i zachować równowagę. Pozwoli to zachować lepszą kontrolę nad produktem w nieoczekiwanych sytuacjach.

• Należy odpowiednio się ubierać. Nie należy zakładać luźnych ubrań i nosić biżuterii. Włosy oraz ubranie należy trzymać z dala od elementów ruchomych. Luźna odzież, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części.

• Jeśli dołączone jest wyposażenie służące do podłączenia urządzeń odprowadzających i gromadzących pył, należy zadbać o jego podłączenie i właściwie używanie. Stosowanie urządzeń odprowadzających pył może ograniczyć zagrożenia związane z obecnością pyłu.

• Częste używanie produktu nie zwalnia operatora z obowiązku zachowania czujności i przestrzegania zasad bezpieczeństwa dotyczących używania produktu. Nierozważne działanie może doprowadzić do poważnych obrażeń w ułamku sekundy. Eksploatacja i konserwacja produktu

• Nie wymuszać większych osiągów produktu. Używać produktu dopasowanego do zastosowania. Właściwy produkt pozwoli lepiej i bezpieczniej wykonać pracę z przewidzianą prędkością.

• Nie wolno używać produktu, jeśli nie można go włączyć lub wyłączyć przy użyciu przełącznika. Jeśli produkt nie może być kontrolowany za pomocą przełącznika, jest on niebezpieczny i musi zostać oddany do naprawy.

• Przed dokonaniem jakichkolwiek regulacji, zmianą akcesoriów lub pozostawieniem produktu na czas przechowywania należy odłączyć wtyczkę od źródła zasilania i/lub, jeśli jest to możliwe, wymontować akumulator. Takie działanie zapobiegawcze redukuje ryzyko przypadkowego uruchomienia produktu.

• Nieużywany produkt należy przechowywać w miejscu niedostępnym dla dzieci. Nie wolno pozwalać, aby produkt obsługiwały osoby nie zaznajomione z produktem lub niniejszymi instrukcjami. W rękach nieprzeszkolonych użytkowników produkty mogą być niebezpieczne.

• Konserwować produkty i akcesoria. Produkt należy sprawdzać pod kątem niedopasowania ruchomych części, uszkodzenia elementów i innych nieprawidłowości, które mogą mieć wpływ na jego działanie. W przypadku uszkodzenia naprawić produkty przed jego ponownym użyciem. Powodem wielu wypadków jest niewłaściwa konserwacja produktów.

• Narzędzia tnące należy utrzymywać w stanie naostrzonym i czystym. Właściwie konserwowane narzędzia tnące, z ostrymi krawędziami tnącymi dają mniejsze prawdopodobieństwo zacinania i łatwiej je kontrolować.

• Produkty, oprzyrządowanie i końcówki itp. muszą być używane zgodnie z niniejszymi instrukcjami, biorąc pod uwagę warunki robocze oraz wykonywane zadanie. Używanie produktu do zadań innych niż te, do których jest przeznaczony, może być niebezpieczne.

• Utrzymywać uchwyty i powierzchnie do chwytania w stanie suchym, czystym oraz wolnym od smaru i oleju. Śliskie uchwyty i powierzchnie do chwytania uniemożliwiają bezpieczną obsługę i kontrolę produktu w nieoczekiwanych sytuacjach. Serwis

• Produkt może serwisować wyłącznie wykwalifikowany personel serwisowy przy użyciu identycznych części zamiennych. Zapewni to bezpieczeństwo użytkowania produktu.

• Pod żadnym pozorem nie należy serwisować uszkodzonych akumulatorów. Akumulatory może serwisować wyłącznie producent lub autoryzowany serwis. Użytkowanie i konserwacja narzędzia elektrycznego zasilanego akumulatorem

• Ładować jedynie za pomocą ładowarki wskazanej przez producenta. Ładowarka przeznaczona do jednego rodzaju akumulatora może grozić pożarem w przypadku wykorzystania jej do ładowania innego rodzaju akumulatora.

• Urządzeń należy używać wyłącznie w połączeniu z określonym rodzajem akumulatorów. Użycie akumulatorów innego rodzaju może stworzyć zagrożenie obrażeniami ciała i pożarem.

• Kiedy akumulator nie jest używany, należy przechowywać go z dala od innych metalowych przedmiotów, takich jak spinacze do papieru, monety, klucze, gwoździe i śruby oraz innych niewielkich metalowych przedmiotów, które mogłyby połączyć dwa zaciski akumulatora. Spięcie zacisków akumulatora może spowodować oparzenia lub pożar.

• W niewłaściwych warunkach z akumulatora może wypłynąć płyn. Należy unikać kontaktu z tym płynem. Jeżeli dojdzie do kontaktu, przemyć wodą. Jeśli dojdzie do kontaktu płynu z oczami, należy dodatkowo skorzystać z pomocy medycznej. Płyn wydostający się z akumulatora może wywołać podrażnienia lub oparzenia.

• Nie używać akumulatora ani narzędzia, jeśli są one uszkodzone lub zostały zmodyfikowane. Uszkodzone lub zmodyfikowane akumulatory mogą charakteryzować się nieprzewidywalnymi 1698 - 004 - 04.12.2023 293właściwościami skutkującymi pożarem, eksplozją lub ryzykiem doznania obrażeń przez użytkownika.

• Nie wystawiać akumulatora ani narzędzia na działanie ognia bądź nadmiernej temperatury. Narażenie na pożar lub temperaturę przekraczającą 130°C (265°F) może spowodować wybuch.

• Postępować zgodnie ze wszystkimi instrukcjami dotyczącymi ładowania i nie ładować akumulatora ani narzędzia w temperaturach wykraczających poza zakres określony w instrukcji. Nieprawidłowe ładowanie lub ładowanie w temperaturach wykraczających poza dopuszczalny zakres może uszkodzić akumulator i zwiększyć ryzyko pożaru. Ogólne zasady bezpieczeństwa OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

• Produkt ten może być niebezpieczny w przypadku jego nieprawidłowego użytkowania i niezachowania ostrożności. Nieprzestrzeganie instrukcji bezpieczeństwa może spowodować obrażenia ciała lub śmierć.

• Niniejszy produkt podczas pracy wytwarza pole elektromagnetyczne. W pewnych okolicznościach pole to może zakłócać pracę aktywnych lub pasywnych implantów medycznych. Przed użyciem tego produktu osoby z wszczepionym implantem medycznym powinny skonsultować się z lekarzem i producentem implantu w celu ograniczenia ryzyka poważnych lub śmiertelnych obrażeń.

• Zawsze zachowywać ostrożność i kierować się zdrowym rozsądkiem. Jeśli nie ma pewności, w jaki sposób należy obsługiwać ten produkt w konkretnej sytuacji, przed wznowieniem pracy należy porozmawiać z dealerem Husqvarna.

• Pamiętać o tym, że operator ponosi odpowiedzialność za wypadki z udziałem innych ludzi i ich własności.

• Utrzymywać produkt czystym. Upewnić się, że można łatwo odczytać oznaczenia i naklejki.

• Nie wolno pozwalać dzieciom ani osobom, które nie zapoznały się z niniejszymi instrukcjami obsługi, na obsługiwanie urządzenia. Przepisy lokalne mogą narzucać ograniczenia dotyczące wieku operatora urządzenia.

• Należy zawsze kontrolować osobę o ograniczonych możliwościach fizycznych lub umysłowych podczas używania produktu. Zawsze musi jej towarzyszyć odpowiedzialna osoba dorosła.

• Osoba, która jest zmęczona, chora lub pod wpływem alkoholu, narkotyków lub lekarstw nie może obsługiwać urządzenia. Stany te mają negatywny wpływ na wzrok, uwagę, koordynację i osąd.

• Jeżeli produkt jest uszkodzony lub nie działa prawidłowo, nie należy go używać.

• Nie wolno dokonywać w maszynie zmian stanowiących modyfikację jej oryginalnej wersji. Nie używać maszyny, jeżeli istnieje podejrzenie, że ktoś inny wprowadził w niej zmiany. Pracuj bezpiecznie OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

• Urządzenie służy do układania pętli ograniczającej i przewodu doprowadzającego robotów koszących w podłożu. Nie używać produktu do innych zadań.

• Stosować środki ochrony osobistej. Patrz Środki ochrony osobistej na stronie 295

• Należy zawsze wiedzieć, jak szybko wyłączyć silnik w razie awarii.

• Nie używać urządzenia podczas deszczu ani w wilgotnym otoczeniu. Dostanie się wody do wnętrza urządzenia zwiększa ryzyko porażenia prądem.

• Nie wolno obsługiwać urządzenia, jeśli wiertnica oraz wszystkie pokrywy nie zostały prawidłowo zamocowane. Nieprawidłowo zamocowana wiertnica może poluzować się i spowodować obrażenia.

• Usunąć obiekty, takie jak gałęzie, gałązki i kamienie z obszaru roboczego przed rozpoczęciem korzystania z maszyny.

• Obiekty zderzające się z osprzętem do układania przewodów mogą zostać odrzucone, powodując obrażenia ciała i uszkodzenia przedmiotów. Osoby znajdujące się w pobliżu i zwierzęta powinny zachować bezpieczną odległość od maszyny.

• Nigdy nie należy używać produktu w niesprzyjających warunkach np. we mgle, w deszczu, przy silnym wietrze, na silnym mrozie, gdy występuje ryzyko wyładowań atmosferycznych. Korzystanie z maszyny w niesprzyjających warunkach lub w wilgotnych czy mokrych lokalizacjach jest męczące. Niesprzyjające warunki pogodowe mogą stworzyć niebezpieczne warunki, takie jak śliskie powierzchnie.

• Należy uważać na osoby, przedmioty i sytuacje, które mogą uniemożliwiać bezpieczną obsługę maszyny.

• Należy zwracać uwagę na przeszkody, takie jak korzenie, kamienie, gałązki, dziury i doły. Wysoka trawa może zasłaniać przeszkody.

• Nie należy używać maszyny na pochyłościach terenu przekraczających 15°.

• Zachować szczególną ostrożność podczas zmiany kierunku jazdy na zboczach. Należy używać maszyny, prowadząc ją w poprzek zbocza. Nie należy jeździć w górę i w dół zbocza.

• Zachować ostrożność podczas zbliżania się do narożników lub innych obiektów, które mogą ograniczać widoczność.

1698 - 004 - 04.12.2023• Należy upewnić się, że wiertnica nie uderza w żadne obiekty, takie jak kamienie i korzenie. Może to spowodować uszkodzenie wiertnicy oraz wygięcie wałka silnika. Wygięty wałek silnika powoduje silne drgania oraz bardzo duże ryzyko poluzowania wiertnicy.

• Jeśli wiertnica uderzy w jakikolwiek obiekt lub jeśli wystąpią drgania, należy natychmiast wyłączyć urządzenie. Zatrzymać silnik, wyjąć kluczyk bezpieczeństwa i wymontować akumulator. Poczekać, aż ruchome części zatrzymają się. Należy sprawdzić maszynę pod kątem uszkodzeń. Dokręcić luźne części. Naprawić uszkodzenia i wymienić uszkodzone części. Wykonanie przeglądu należy zlecić autoryzowanemu warsztatowi obsługi technicznej.

• Nie wolno na stałe przymocowywać dźwigni obsługi wiertnicy do uchwytu przy włączonym silniku.

• Maszynę należy ustawić na stabilnej, płaskiej powierzchni i ją uruchomić.

• Podczas obsługi maszyny zawsze należy stać za nią.

• Podczas obsługi maszyny należy upewnić się, że wszystkie koła dotykają podłoża oraz trzymać na kierownicy obie dłonie.

• Nie wolno zbliżać rąk ani stóp do obracającej się wiertnicy.

• Nie przechylać produktu podczas uruchamiania silnika ani podczas pracy produktu.

• Należy zachować ostrożność podczas ciągnięcia maszyny do tyłu.

• Nie wolno podnosić urządzenia przy włączonym silniku. Jeśli konieczne jest podniesienie urządzenia, należy najpierw wyłączyć silnik, wyjąć kluczyk bezpieczeństwa i wymontować akumulator.

• Nie należy poruszać się do tyłu podczas obsługi maszyny.

• Jeśli zajdzie konieczność przechylenia urządzenia w celu przetransportowania, należy zwolnić dźwignię obsługi wiertnicy w celu jej zatrzymania.

• Nie należy biegać z maszyną przy włączonym silniku. Podczas obsługi maszyny zawsze należy poruszać się chodem.

• Przed zmianą głębokości układania przewodu należy wyłączyć silnik. Nie wolno przeprowadzać regulacji przy włączonym silniku.

• Nie wolno pozostawiać urządzenia poza zasięgiem wzroku przy włączonym silniku. Należy wyłączyć silnik i upewnić się, że wiertnica nie obraca się.

• Drgania produktu podczas pracy mogą różnić się od wartości drgań deklarowanej w Dane techniczne na stronie 305 . Różnica jest spowodowana różnymi sposobami użytkowania produktu. W przypadku częstej lub dłuższej eksploatacji produktu należy regularnie robić przerwy, aby zapobiec obrażeniom ciała w wyniku wibracji. Instrukcje bezpieczeństwa dotyczące obsługi Przed rozpoczęciem użytkowania produktu należy zapoznać się z poniższymi instrukcjami.

• Upewnić się, że przewód na prowadnicy przewodu nie jest uszkodzony.

• Upewnić się, że rurka w żeberku podającym nie jest uszkodzona. Jeśli rurka jest zużyta lub uszkodzona, należy ją wymienić. (Rys. 16)

• Upewnić się, że krawędź wokół otworu nie jest ostra ani uszkodzona. Wymienić prowadnicę przewodu, jeśli jest uszkodzona.

• Upewnić się, że wszystkie śruby są dokręcone.

• Upewnić się, że wszystkie dźwignie są ustawione w położeniu neutralnym. Środki ochrony osobistej OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

• Środki ochrony osobistej nie eliminują ryzyka odniesienia obrażeń, ograniczają natomiast ich rozmiar w razie zaistnienia wypadku. Skorzystać z pomocy dealera przy wyborze odpowiedniego sprzętu.

• Należy używać mocnego, przeciwpoślizgowego obuwia ochronnego lub obuwia roboczego. Nie należy używać otwartego obuwia lub chodzić boso.

• Stosować wytrzymałe, długie spodnie.

• W razie potrzeby, na przykład podczas mocowania, kontroli lub czyszczenia osprzętu do układania przewodów, należy użyć rękawic ochronnych.

• Zalecamy stosowanie ochronników słuchu. Urządzenia zabezpieczające na produkcie OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

• Nie używać produktu z urządzeniami zabezpieczającymi, które są uszkodzone lub nie działają prawidłowo.

• Nie wolno wymontowywać ani modyfikować urządzeń zabezpieczających.

• Regularnie przeprowadzać kontrole urządzeń zabezpieczających. Jeśli urządzenia zabezpieczające są uszkodzone lub nie działają prawidłowo, należy skontaktować się z warsztatem obsługi technicznej Husqvarna. 1698 - 004 - 04.12.2023 295Kluczyk bezpieczeństwa Kluczyk bezpieczeństwa znajduje się pod pokrywą akumulatora. Kluczyk bezpieczeństwa służy do podłączenia akumulatora, który zasila silnik. Sprawdzanie kluczyka bezpieczeństwa Kluczyk bezpieczeństwa służy do podłączenia akumulatora, który zasila silnik.

• Uruchomić i wyłączyć silnik. Jeżeli kluczyk bezpieczeństwa działa prawidłowo, silnik uruchomi się tylko po przekręceniu kluczyka w położenie blokady bezpieczeństwa. Dźwignia obsługi wiertnicy Dźwignia obsługi wiertnicy zatrzymuje wiertnicę. Zwolnienie dźwigni obsługi wiertnicy powoduje jej zatrzymanie. W celu sprawdzenia dźwigni obsługi wiertnicy należy uruchomić silnik, a następnie zwolnić tę dźwignię. Jeśli wiertnica nie zatrzyma się po upływie 3 sekund, należy skontaktować się z autoryzowanym warsztatem obsługi technicznej Husqvarna. (Rys. 17) Zasady bezpieczeństwa związane z akumulatorem OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

• Używać akumulatorów Husqvarna wyłącznie do zasilania powiązanych produktów Husqvarna. Aby uniknąć obrażeń, nie należy używać akumulatora jako źródła zasilania innych produktów.

• Nie używać baterii jednorazowego użytku.

• Ryzyko porażenia prądem. Nie przykładać zacisków akumulatora do kluczy, monet, śrub lub innych metalowych przedmiotów. Może to spowodować zwarcie akumulatora.

• Nie wkładać żadnych przedmiotów do szczelin powietrznych akumulatora.

• Chronić akumulator przed bezpośrednim działaniem promieni słonecznych, wysoką temperaturą i otwartym płomieniem. Akumulator może wybuchnąć i spowodować oparzenia i/lub oparzenia chemiczne.

• Akumulator należy chronić przed deszczem i wodą.

• Akumulator należy chronić przed działaniem mikrofal i wysokiego ciśnienia.

• Nie próbować rozbierać ani rozbijać akumulatora.

• Jeśli doszło do wycieku z akumulatora, unikać kontaktu cieczy ze skórą i oczami. W przypadku dotknięcia cieczy przemyć skórę dużą ilością wody i zgłosić się do lekarza.

• Akumulator produktu może być używany wyłącznie przy temperaturze otoczenia od 5 do 40ºC.

• Ładowarka akumulatora może być używana wyłącznie przy temperaturze otoczenia od 5 do 40ºC.

• Akumulator nie będzie się ładować, jeżeli jego temperatura przekroczy 50°C.

• Do czyszczenia akumulatora i ładowarki nie należy używać wody. Patrz Czyszczenie akumulatora i ładowarki na stronie 302

• Nie wolno używać uszkodzonego akumulatora.

• Przechowywać akumulatory z dala od metalowych przedmiotów, takich jak gwoździe, monety czy biżuteria. Zasady bezpieczeństwa w czasie obsługi ładowarki OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

• Używać ładowarki QC jedynie do ładowania akumulatorów wymiennych Husqvarna.

• Istnieje ryzyko porażenie prądem i zwarcia. Nie wkładać żadnych przedmiotów do szczelin wentylacyjnych ładowarki. Nie należy podejmować prób rozmontowania ładowarki. Nie zwierać końcówek ładowarki metalowymi przedmiotami. Należy korzystać z zatwierdzonego gniazda zasilania.

• Niniejszy produkt podczas pracy wytwarza pole elektromagnetyczne. W pewnych okolicznościach pole to może zakłócać pracę aktywnych lub pasywnych implantów medycznych. Przed przystąpieniem do pracy z produktem, w celu ograniczenia ryzyka poważnych lub śmiertelnych obrażeń, osoby posiadające implanty medyczne powinny skonsultować się z lekarzem oraz ich producentem.

• Należy regularnie sprawdzać, czy przewód zasilający ładowarki do akumulatora nie jest uszkodzony i popękany.

• Nie podnosić ładowarki do akumulatora za przewód zasilający. Aby odłączyć ładowarkę do akumulatora od gniazda, wyciągnąć wtyczkę. Nie ciągnąć za przewód.

• Uważać, aby przewód zasilający i przedłużacze nie stykały się z wodą, olejem ani nie dotykały ostrych krawędzi. Uważać także, aby przewód nie został zakleszczony w drzwiach, furtkach, płotach itp. Może to spowodować, że ładowarka znajdzie się pod napięciem.

• Do czyszczenia ładowarki nie należy używać wody.

• Ładowarka do akumulatora może być używana przez dzieci, które przekroczyły 8 rok życia, oraz przez osoby o ograniczonych zdolnościach fizycznych, sensorycznych bądź umysłowych lub nie posiadające odpowiedniego doświadczenia i wiedzy, jeśli są one pod nadzorem lub zostały poinstruowane w zakresie bezpiecznego użytkowania ładowarki

1698 - 004 - 04.12.2023i rozumieją wiążące się z nią zagrożenia. Dzieci nie mogą bawić się ładowarką do akumulatora. Dzieci nie mogą bez nadzoru czyścić urządzenia ani przeprowadzać jego konserwacji.

• Nie należy ładować akumulatorów nieprzeznaczonych do ładowania.

• Nie używać ładowarki do akumulatora w pobliżu łatwopalnych materiałów lub materiałów, które mogą powodować korozję. Ładowarki nie należy przykrywać. W razie zauważenia dymu lub ognia należy odłączyć ładowarkę od źródła zasilania.

• Nie wolno używać uszkodzonej ładowarki do akumulatora.

• Należy ładować akumulator wyłącznie wewnątrz budynku, w pomieszczeniu z dobrym przepływem powietrza i z dala od światła słonecznego. Nie ładować akumulatora w wilgotnym otoczeniu. Instrukcje bezpieczeństwa dotyczące konserwacji OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

• Przed przystąpieniem do konserwacji wyjąć kluczyk bezpieczeństwa.

• Prace konserwacyjne należy wykonywać w prawidłowy sposób, aby zwiększyć żywotność produktu i zmniejszyć ryzyko wypadków. Wykonanie profesjonalnych napraw należy zlecić autoryzowanemu punktowi serwisowemu. Więcej informacji można uzyskać w najbliższym punkcie serwisowym.

• Należy wykonywać jedynie prace konserwacyjne opisane w instrukcji obsługi.

• Osprzętu do układania przewodów należy dotykać w solidnych rękawicach ochronnych.

• W celu uzyskania jak najlepszych efektów i zapewnienia bezpieczeństwa urządzenie należy utrzymywać w czystości.

• Regularnie oddawać urządzenie do autoryzowanego punktu serwisowego w celu jego kontroli i dokonania koniecznych regulacji lub napraw.

• Wymienić uszkodzone, zużyte lub zniszczone części.

• Należy przestrzegać instrukcji wymiany akcesoriów. Używać wyłącznie akcesoriów od producenta urządzenia.

• Gdy urządzenie nie jest użytkowane, należy przechowywać produkt, akumulator i ładowarkę z dala od siebie, w suchym i zamkniętym pomieszczeniu. Upewnić się, że dzieci ani osoby niepowołane nie mogą uzyskać dostępu do produktu, akumulatora ani ładowarki. Montaż Wstęp OSTRZEŻENIE: Przed zmontowaniem produktu należy zapoznać się z rozdziałem dotyczącym bezpieczeństwa. Montaż wiertnicy

1. Włożyć wiertnicę (A) w głowicę wiertnicy (B)

i wkręcić długą śrubę (C). (Rys. 18) Uwaga: Do montażu wiertnicy konieczny jest klucz imbusowy 6 mm.

2. Zamontować głowicę wiertnicy na wałku (D) za

pomocą krótkiej śruby (E).

Montaż przewodu Urządzenie jest wyposażone w zwijacz przewodu ze sprzęgłem, który można wyjąć.

1. Założyć przewód na zwijacz. Za pomocą pokrętła

obracać zwijacz przewodu w prawo. Uwaga: Przewód należy nawinąć na zwijaczu w prawą stronę, aby podczas pracy odwijał się swobodnie.(Rys. 19)

2. Wcisnąć przewód w rurkę w żeberku podającym (A),

aż wysunie się z dolnej części (B) na około 5 cm. (Rys. 20) Montaż i wymontowanie zwijacza przewodu

1. Odkręcić pokrętło (A). (Rys. 21)

2. Wymontować element ustalający (B).

3. Wyjąć zwijacz przewodu (C).

4. Zamontować zwijacz przewodu (D). W razie

konieczności należy użyć adaptera. (Rys. 22)

5. Zamontować element ustalający (E) i dokręcić

pokrętło (F). 1698 - 004 - 04.12.2023 297Przeznaczenie Wstęp OSTRZEŻENIE: Przed użyciem urządzenia należy przeczytać zezrozumieniem rozdział poświęconybezpieczeństwu. Husqvarna Fleet Services

Husqvarna Fleet Services to rozwiązaniewykorzystujące technologię chmury, umożliwiająceoperatorowi przegląd wszystkich podłączonychproduktów. Na tym produkcie można zamontowaćczujnik Husqvarna Fleet Services . Czujnik HusqvarnaFleet Services zbiera dane o produkcie i pozwalaużytkownikowi połączyć się z systemem HusqvarnaFleet Services . System Husqvarna Fleet Services podaje takie dane jak czas pracy, okresy serwisoweoraz położenie produktu.Aby uzyskać więcej informacji na temat HusqvarnaFleet Services , pobierz aplikację Husqvarna FleetServices lub porozmawiaj ze swoim przedstawicielemfirmy Husqvarna. Przygotowanie czujnika (akcesorium) 1. Otworzyć osłonę czujnika za pomocąprzeznaczonego do tego klucza. (Rys. 23)2. Wyjąć czujnik.3. Włożyć baterię do czujnika. Zapali się dioda LEDczujnika. (Rys. 24)4. Pobrać aplikację Husqvarna Fleet Services

5. Zalogować się do aplikacji Husqvarna FleetServices

6. Przeprowadzić proces parowania. Więcej informacjiznajduje się w

Proces parowania aplikacji z produktem na stronie 298 Proces parowania aplikacji z produktem

1. Zalogować się do aplikacji Husqvarna FleetServices

2. Wybrać produkt w aplikacji.3. Za pomocą urządzenia przenośnego zeskanowaćkod znajdujący się za czujnikiem, aby zainstalowaćczujnik w aplikacji. Uwaga: Przeprowadzanie parowania aplikacjiz produktem jest konieczne tylko raz. Montaż czujnika

1. Należy sprawdzić, czy czujnik jest podłączonydo aplikacji Husqvarna Fleet Services

. Więcejinformacji znajduje się w Proces parowania aplikacji z produktem na stronie 298

2. Wywiercić 2 otwory zgodnie z oznaczeniami nagnieździe osłony. (Rys. 25)

Uwaga: Sprawdzić, czy otwory mają takie same wymiary jak nity dostarczone z czujnikiem.3. Za pomocą szczypiec płaskich usunąć zewnętrzneotwory gniazda czujnika. (Rys. 26)4. Wywiercić 2 otwory o średnicy zgodniez oznaczeniami na gnieździe czujnika. (Rys. 27)5. Dopasować gniazdo czujnika do gniazda osłony.(Rys. 28)6. Przymocować gniazdo czujnika za pomocą nitów.7. Zamontować czujnik w gnieździe czujnika.Wyrównać białe oznaczenie na czujnikuz oznaczeniem na gnieździe czujnika. (Rys. 29)8. Zamknąć pokrywę czujnika i zablokować ją zapomocą przeznaczonego do tego klucza. Upewnićsię, że logo z literą Husqvarna „H” jest skierowanegórą częścią w stronę kluczyka bezpieczeństwa.(Rys. 30) Akumulator OSTRZEŻENIE: Przed rozpoczęciem korzystania z akumulatoranależy przeczytać ze zrozumieniemrozdział poświęcony bezpieczeństwu.Należy również przeczytać uważnieinstrukcję obsługi dołączoną do akumulatorai ładowarki.Zapewnić akumulatorowi i ładowarce prawidłowątemperaturę otoczenia.Temperatura otoczeniaDziałanie akumula- tora 5–40°CŁadowanie akumula- tora 5–40°C Stan akumulatora Na wyświetlaczu pokazywane są informacje o stanienaładowania akumulatora i sygnalizowane ewentualneproblemy. Stan naładowania akumulatora jestwyświetlany przez 5 s po wyłączeniu urządzenialub po naciśnięciu przycisku wskaźnika akumulatora. 1698 - 004 - 04.12.2023W przypadku wystąpienia błędu włącza się symbol ostrzegawczy na akumulatorze. Patrz Akumulator na stronie 303

(Rys. 31) Diody LED Stan akumulatora Świecą się wszystkie dio- dy LED. W pełni naładowany (75– 100%). Świecą się diody LED 1, LED 2, LED 3. Poziom naładowania aku- mulatora 50–75%. Świecą się diody LED 1, LED 2. Poziom naładowania aku- mulatora 25–50%. Świeci się dioda LED 1. Poziom naładowania aku- mulatora: 0–25%. Miga dioda LED 1. Akumulator rozładowany. Naładuj akumulator. Ładowanie akumulatora Przed pierwszym użyciem należy naładować akumulator. W chwili dostawy do klienta akumulator jest naładowany jedynie w 30%. Uwaga: Ładowarka do akumulatora musi zostać podłączona do napięcia i częstotliwości wskazanych na tabliczce znamionowej. Akumulator nie ładuje się, gdy temperatura akumulatora przekracza 50°C. Przed rozpoczęciem ładowania ładowarka zmniejsza temperaturę akumulatora.

1. Podłączyć jeden koniec przewodu zasilającego

ładowarki do gniazda ładowarki.

2. Podłączyć drugi koniec przewodu zasilającego

ładowarki do gniazda sieciowego z uziemieniem. Dioda ładowarki błyśnie jeden raz na zielono. (Rys. 32)

3. Włóż akumulator do ładowarki. Kiedy akumulator jest

prawidłowo podłączony do ładowarki, włącza się na niej zielona dioda. (Rys. 33)

4. Akumulator jest całkowicie naładowany, gdy włączą

się wszystkie diody. Akumulator można ładować przez maks. 24 godziny.

5. Aby odłączyć ładowarkę od gniazda sieciowego,

należy ciągnąć za wtyczkę, a nie za przewód.

6. Akumulator należy wyjąć z ładowarki.

Stan ładowania akumulatora Akumulator litowo-jonowy Husqvarna można ładować i używać przy różnych poziomach naładowania. Akumulator nie jest uszkodzony. W pełni naładowany akumulator nie będzie się rozładowywał, nawet jeśli zostanie w ładowarce. Wyświetlacz LED Stan ładowania Miga dioda LED 1. 0–25% Dioda LED 1 świeci, a dio- da LED 2 miga. 25–50% Diody LED 1 i LED 2 świecą, a dioda LED 3 mi- ga. 50–75% Diody LED 1, LED 2 i LED 3 świecą, a dioda LED 4 miga. 75–100% Świecą diody LED 1, LED 2, LED 3 i LED 4 Akumulator całkowicie na- ładowany Przed obsługą produktu

1. Dzień przed rozpoczęciem pracy w okresie letnim

lub jeśli gleba jest sucha, należy podlać podłoże.

2. Upewnić się, że ludzie i zwierzęta znajdują się

w odległości co najmniej 20 m od urządzenia.

3. Założyć przewód na zwijacz. Patrz

Montaż przewodu na stronie 297

4. Ustawić głębokość układania przewodu. Patrz

Ustawianie głębokości układania przewodu na stronie 300

5. Zamocować koniec przewodu do szpilki.

Uruchamianie produktu

1. Odchylić uchwyt sterowniczy w bok. Patrz

Odchylanie uchwytu sterowniczego na stronie 300

2. Otworzyć pokrywę akumulatora.

3. Umieścić naładowany akumulator w gnieździe

nr 1 pod pokrywą akumulatora. Aby zapewnić dłuższy czas pracy, należy umieść drugi akumulator w gnieździe nr 2.

4. Odłączyć kluczyk bezpieczeństwa od uchwytu.

5. Wsunąć kluczyk bezpieczeństwa do blokady

bezpieczeństwa. (Rys. 34)

6. Należy pozostawać za maszyną.

7. Nacisnąć przycisk trybu gotowości (A) na panelu

sterowania. Zaświeci się kontrolka trybu gotowości (B). (Rys. 35)

8. Nacisnąć przycisk start/stop (C), aż pozostanie

wciśnięty. Uruchamia się silnik. UWAGA: Nie wolno używać urządzenia, jeśli kontrolka ostrzegawcza (D) miga w kolorze czerwonym.

9. Pchnąć dźwignię obsługi wiertnicy w kierunku

uchwytu sterowniczego, aby włączyć wiertnicę. (Rys. 36) 1698 - 004 - 04.12.2023 299Korzystanie z napędu kół

• Pociągnąć dźwignię sterowania napędem (A) w kierunku uchwytu sterującego, aby włączyć napęd kół. (Rys. 37)

• Zwolnić dźwignię sterowania napędem, aby wyłączyć napęd kół. Ustawianie głębokości układania przewodu

1. Odkręcić pokrętło (A). (Rys. 38)

2. Ustawić koło podporowe (B) na wymaganą

głębokość układania przewodu i dokręcić pokrętło. Uwaga: Cyfry (C) znajdujące się z boku rury koła podporowego wskazują głębokość układania przewodu w cm. Głębokość tę można regulować w zakresie 1–6 cm. Regulacja wysokości uchwytu sterowniczego Wysokość uchwytu sterowniczego można ustawić w 5 położeniach.

1. Obrócić uchwyt (A) w lewo, aby go poluzować

i odkręcić pokrętło (B). (Rys. 39)

2. Ustawić wysokość uchwytu sterowniczego i wkręcić

pokrętło w najbliżej położony otwór.

3. Obrócić uchwyt w prawo, aby go dokręcić.

Odchylanie uchwytu sterowniczego Uchwyt sterowniczy można odchylić, aby zapobiec uderzeniu o przeszkody podczas obsługi urządzenia. Uchwyt sterowniczy można odchylić w 4 położenia po prawej stronie i w 4 położenia po lewej stronie.

1. Pociągnąć dźwignię odchylania uchwytu

sterowniczego (A) maksymalnie w kierunku uchwytu i przytrzymać go. Dźwignia odchylania uchwytu sterowniczego znajduje się w dolnej części uchwytu po lewej stronie. (Rys. 40)

2. Odchylić uchwyt sterowniczy w 1 z 4 położeń w lewo

lub w prawo i zwolnić dźwignię odchylania uchwytu. Upewnić się, że sworzeń blokujący położenie uchwytu sterowniczego znajduje się w 1 z otworów. (Rys. 41) Blokowanie funkcji obracania żeberka podającego W celu zwiększenia precyzji kierunku podczas układania przewodu w długich, prostych odcinkach można zablokować funkcję obracania żeberka podającego.

• Upewnić się, że żeberko podające jest ustawione w tym samym kierunku co urządzenie, i dokręcić uchwyt (A). (Rys. 42) Regulacja prowadnicy przewodu Urządzenie jest przystosowane do przewodów o średnicy 4 mm. Jeśli przewód ma większą średnicę, należy wyregulować jego prowadnicę.

1. Poluzować 2 śruby. (Rys. 43)

2. Przesunąć prowadnicę przewodu o kilka milimetrów

3. Dokręcić 2 śruby.

Regulacja rozstawu kół Położenie kół można dostosować do różnych rozstawów. W osi po lewej i w osi po prawej stronie znajdują się po 4 otwory regulacyjne. Rozstaw kół można ustawić na odległość 250, 270, 290 lub 310 mm od środka wiertnicy. (Rys. 44)

1. Wyciągnąć sworzeń (A).

2. Ustawić koła na wymagany rozstaw.

3. Włożyć sworzeń w jeden z 4 otworów (B) w osi.

4. Zablokować sprężynę zabezpieczającą.

Rozpoczęcie pracy Po zamontowaniu przewodu i wiertnicy operator musi przymocować przewód do podłoża.

1. Umieścić szpilkę w ziemi.

2. Przymocować część przewodu wychodzącą z dolnej

części jego prowadnicy do szpilki. Korzystanie z prowadnicy 2- przewodowej Jeśli urządzenie oddala się od zewnętrznej krawędzi obszaru roboczego, należy jednocześnie układać 2 przewody.

1. Osadzić 1 przewód w podłożu wzdłuż całej krawędzi.

Patrz rysunek (A) i (B). (Rys. 45) (Rys. 46)

2. Po znalezieniu się w punkcie pokazanym na

rysunku (C) należy ustawić koło podporowe w najwyższym położeniu, aby wyjąć żeberko podające z gleby. Zamocować przewód za pomocą szpilki i kontynuować rozprowadzanie przewodu nad glebą aż do następnego punktu. (Rys. 47)

3. Zamocować przewód za pomocą szpilki w punkcie

pokazanym na rysunku (D). (Rys. 48)

4. Włożyć żeberko podające na odpowiednią głębokość

układania przewodu i kontynuować osadzanie w podłożu, aby utworzyć wyspę. Patrz rysunek (E). (Rys. 49)

5. Po osiągnięciu punktu wskazanego na rysunku

(F) należy wyciągnąć szpilkę i oczyścić żeberko podające. Patrz Czyszczenie żeberka podającego na stronie 302 . (Rys. 50)

6. Zmontować przewód nad podłożem w prowadnicy

1698 - 004 - 04.12.20237. Osadzić jednocześnie 2 przewody do punktu wskazanego na rysunku (G). Zamocować 2 przewody do szpilki i odłączyć drugi przewód od prowadnicy przewodu. (Rys. 52)

8. Kontynuować osadzanie przewodu obwodowego do

punktu wskazanego na rysunku (H). (Rys. 53) Wyłączanie produktu Urządzenie zatrzymuje się automatycznie, jeśli nie jest używane przez 3 min.

1. Zwolnić dźwignię napędu (A), aby wyłączyć napęd

2. Zwolnić dźwignię obsługi wiertnicy, aby zatrzymać

wiertnicę. (Rys. 17)

3. Nacisnąć przycisk start/stop na panelu sterowania.

4. Nacisnąć przycisk trybu gotowości na panelu

5. Otworzyć pokrywę akumulatora.

6. Wyjąć kluczyk z blokady bezpieczeństwa i umieścić

7. Za pomocą skrobaka oczyścić żeberko podające.

Patrz Czyszczenie żeberka podającego na stronie

8. Każdorazowo po zakończeniu pracy należy oczyścić

i nasmarować głowicę wiertnicy. Patrz Czyszczenie i smarowanie głowicy wiertnicy na stronie 302

Przegląd Wstęp OSTRZEŻENIE: Przed przeprowadzeniem konserwacji należy przeczytać i zrozumieć rozdział o bezpieczeństwie. Do wykonywania wszelkich prac serwisowych i naprawczych konieczne jest specjalistyczne przeszkolenie. Gwarantujemy dostępność profesjonalnych napraw i usług serwisowych. Aby uzyskać więcej szczegółowych informacji, patrz www.husqvarna.com. Plan konserwacji Odstępy pomiędzy konserwacjami obliczane są w oparciu o codzienne wykorzystanie produktu. Odstępy te ulegają zmianie, jeśli maszyna nie jest użytkowana codziennie. Czynności konserwacyjne oznaczone znakiem *, patrz Urządzenia zabezpieczające na produkcie na stronie

Każde użycie Co mie- siąc Co sezon Przeprowadzić ogólny przegląd. X Sprawdzić, czy urządzenia zabezpieczające są sprawne.* X Sprawdzić wiertnicę i żeberko podające. X Sprawdzić dźwignię obsługi wiertnicy *. X Upewnić się, że przycisk start/stop działa prawidłowo i jest sprawny. X Sprawdzić akumulator pod kątem uszkodzeń. X Sprawdzić naładowanie akumulatora. X Sprawdzić, czy przyciski zwalniające akumulator działają prawidłowo oraz czy blokuje się on na miejscu w urządzeniu.

Oczyścić wloty powietrza na silniku. Sprawdzić, czy do wlotów powietrza nie przedostała się trawa ani zanieczyszczenia.

Nasmarować części niemalowane. X Nasmarować części, na których powłoka cynkowa jest zużyta. X Oczyścić i nasmarować głowicę wiertnicy. X Oczyścić żeberko podające. X Sprawdzić, czy ładowarka nie jest uszkodzona oraz czy działa prawidłowo. X 1698 - 004 - 04.12.2023 301Każde użycie Co mie- siąc Co sezon Sprawdzić połączenia pomiędzy akumulatorem a urządzeniem. Sprawdzić rów- nież połączenie pomiędzy akumulatorem a ładowarką.

Czyszczenie żeberka podającego

• Za pomocą skrobaka usunąć glebę i oczyścić żeberko podające. (Rys. 54) Wymiana żeberka podającego

1. Przechylić urządzenie do przodu i powoli położyć je

2. Wykręcić 2 śruby (A) i wymontować żeberko

podające (B). (Rys. 55)

3. Zamontować nowe żeberka podające, wykonując

procedurę w odwrotnej kolejności. Wymiana wiertnicy

1. Usunąć trawę i zanieczyszczenia z urządzenia.

UWAGA: Upewnić się, że podczas montażu do wiertnicy nie przedostały się zanieczyszczenia ani inne niepożądane materiały. Uwaga: Każdorazowo po zakończeniu pracy należy oczyścić i nasmarować obudowę wiertnicy.

2. Wykręcić krótką śrubę (A) i głowicę wiertnicy (B)

z wałka (C). (Rys. 56) Uwaga: Do wymiany wiertnicy konieczny jest klucz imbusowy 6 mm.

3. Wykręcić długą śrubę (D) i wymontować wiertnicę

(E) z głowicy wiertnicy.

4. Włożyć nową wiertnicę w głowicę wiertnicy i wkręcić

5. Zamontować głowicę wiertnicy na wałku.

Czyszczenie i smarowanie głowicy wiertnicy Każdorazowo po zakończeniu pracy należy dokładnie oczyścić głowicę wiertnicy.

1. Przechylić urządzenie do przodu i powoli położyć je

2. Usunąć trawę, zanieczyszczenia i niepożądane

materiały za pomocą miękkiej szczotki.

3. Za pomocą sprężonego powietrza usunąć mniejsze

cząstki trawy i zanieczyszczeń.

4. Wykręcić śruby (A) z głowicy wiertnicy (B) i wyjąć

wiertnicę (C). (Rys. 56)

5. Odkręcić 2 śruby (D) i wymontować żeberko

podające (E). (Rys. 57)

6. Wykręcić śrubę (F) i wymontować głowicę wiertnicy

(G) z wałka (H). (Rys. 58)

7. Oczyścić urządzenie za pomocą sprężonego

powietrza. Upewnić się, że wszelkie zanieczyszczenia, trawa i inne niepożądane materiały zostały usunięte.

8. W razie potrzeby usunąć brudny smar za pomocą

odpowiedniego rozpuszczalnika.

9. Oczyścić wszystkie podzespoły odpowiednim

rozpuszczalnikiem i nasmarować każdy z nich.

10. Nałożyć na wałek wodoodporny smar. (Rys. 59)

Czyszczenie akumulatora i ładowarki OSTRZEŻENIE: Do czyszczenia akumulatora i ładowarki nie należy używać wody. OSTRZEŻENIE: Do czyszczenia akumulatora nie należy używać żadnych substancji chemicznych.

• Przed włożeniem akumulatora do ładowarki należy sprawdzić, czy akumulator i ładowarka są czyste i suche.

• Zaciski akumulatora należy czyścić sprężonym powietrzem lub miękką i suchą szmatką.

• Powierzchnie akumulatora i ładowarki należy czyścić miękką i suchą szmatką. Rozwiązywanie problemów Rozwiązywanie problemów Jeśli nie można znaleźć rozwiązania problemu w tej instrukcji, skontaktować się z warsztatem obsługi technicznej firmy Husqvarna. 302 1698 - 004 - 04.12.2023Problem Przyczyna Silnik nie uruchamia się. Akumulator nie jest naładowany. Akumulator nie jest prawidłowo zamontowany. Akumulator jest uszkodzony. Panel sterowania jest uszkodzony. Wiertnica nie obraca się. Pasek jest zużyty. Pasek zsunął się z kół pasowych. Dźwignia nie zapewnia dostatecznego naprężenia paska. Wiertnica kontynuuje obracanie po zwolnieniu dźwigni obsługi wiertnicy. Przewód biegnący od dźwigni obsługi wiertnicy jest zużyty lub uszkodzony. Produkt nie działa prawidłowo. Wiertnica jest zużyta lub uszkodzona. Wiertnica nie jest prawidłowo zamontowana. Po użyciu dźwigni napędu urządze- nie nie porusza się. Przewód biegnący od dźwigni napędu jest zużyty lub uszkodzony. Paski przekładni są zużyte. Łańcuch jest zerwany lub niedostatecznie naprężony. Tarcze sprzęgła w obudowie przekładni są zużyte. Brak możliwości wymontowania gło- wicy wiertnicy. W urządzeniu znajduje się niepożądany materiał. Układ uległ utlenieniu. Izolacja przewodu układanego w podłożu jest uszkodzona. Otwór wylotowy przeznaczony na przewód na żeberku podającym jest usz- kodzony. Rurka będąca częścią żeberka podającego, w której znajduje się przewód, jest zanieczyszczona. Akumulator Dioda na akumulatorze Przyczyna Rozwiązanie Miga zielona dioda LED. Napięcie akumulatora jest niskie. Naładować akumulator. Patrz Ładowanie akumu- latora na stronie 299

Miga dioda LED błędu. Akumulator jest słaby. Naładować akumulator. Patrz Akumulator na stro- nie 303

Temperatura środowiska pracy jest zbyt wysoka lub zbyt niska. Akumulator można użytkować w zakresie tempe- ratur od -10°C do 40°C. Przepięcie. Sprawdzić, czy napięcie sieciowe jest takie, jak podano na tabliczce znamionowej na urządzeniu. Wyjąć akumulator z ładowarki. Odczekać 5 s i spróbować ponownie naładować akumulator. Jeśli problem utrzymuje się, skontaktować się z autoryzowanym warsztatem obsługi technicznej. 1698 - 004 - 04.12.2023 303Dioda na akumulatorze Przyczyna Rozwiązanie Dioda LED błędu jest włączona. Zbyt wysoka różnica między ogniwa- mi akumulatora (1V). Skontaktować się z autoryzowanym punktem ser- wisowym. Ładowarka Dioda na ładowarce Przyczyna Rozwiązanie Miga dioda LED błę- du. Temperatura środowiska pracy jest zbyt wysoka lub zbyt niska. Ładowarkę akumulatora można użytkować w zakresie temperatur od 5°C do 40°C. Dioda LED błędu jest włączona. Skontaktować się z autoryzowanym punktem serwiso- wym. Panel sterowania Kod błędu (liczba mignięć) Możliwe usterki Możliwe działania 5 Prędkość obrotowa silnika spada zbyt mocno i silnik wyłącza się. Oczyścić głowicę wiertnicy i zmniejszyć głębokość układania przewodu. Patrz Czy- szczenie i smarowanie głowicy wiertnicy na stronie 302

Ustawianie głębokości układa- nia przewodu na stronie 300 . Jeśli problem utrzymuje się, skontaktować się z warszta- tem obsługi technicznej. 8 Akumulator jest słaby. Naładować akumulator. Patrz Ładowanie akumulatora na stronie 299

9 Błąd akumulatora lub brak sygnału z akumu- latora. Prawidłowo umieścić akumulator w urządze- niu i sprawdzić złącze akumulatora. Jeśli mi- ga dioda LED błędu na akumulatorze, patrz Akumulator na stronie 303

10 Sterownik silnika jest zbyt gorący. Wyłączyć silnik i poczekać, aż ostygnie. Inne błędy W przypadku wystąpienia innego błędu wyjąć kluczyk bezpieczeństwa oraz akumulator i skonsultować się z autoryzowanym warsztatem obsługi technicznej. Transport, przechowywanie i utylizacja Wstęp OSTRZEŻENIE: Aby uniknąć niezamierzonego uruchomienia w trakcie transportu, należy wyjąć kluczyk bezpieczeństwa, wymontować akumulator i odczekać przynajmniej 5s. Transport

• Przepisy dotyczące towarów niebezpiecznych mają zastosowanie do dołączonych akumulatorów litowo- jonowych.

• W przypadku transportu komercyjnego należy przestrzegać specjalnych wymagań umieszczonych na opakowaniu i etykietach.

• W trakcie przygotowywania urządzenia do transportu należy upewnić się, że postępuje się zgodnie z przepisami dotyczącymi materiałów niebezpiecznych. Mogą obowiązywać również lokalne przepisy. 304 1698 - 004 - 04.12.2023• Zawsze wyjmować akumulator na czas transportu.

• Na złączach akumulatora należy przykleić taśmę i upewnić się, że akumulator nie może się przemieszczać w trakcie transportu.

• W trakcie transportu urządzenie należy zamocować. Przechowywanie

• Przed pozostawieniem na okres przechowania odczekać, aż urządzenie ostygnie.

• Zawsze wyjmować akumulator do przechowania.

• Aby uniknąć wypadków, upewnić się, że akumulator jest odłączony od produktu podczas przechowywania.

• Akumulator należy trzymać w zamkniętym i suchym miejscu.

• Akumulator i ładowarkę należy trzymać w suchym miejscu, w którym nie występuje wilgoć ani mróz.

• Na czas przechowywania odłączyć akumulator od ładowarki.

• Nie przechowywać akumulatora w miejscu, gdzie może występować elektryczność statyczna. Nie przechowywać akumulatora w metalowym pojemniku.

• Produkt należy przechowywać w temperaturze otoczenia w zakresie od -10°C do 40°C.

• Akumulator należy przechowywać w temperaturze otoczenia od 5°C do 25°C, w miejscu osłoniętym przed działaniem promieni słonecznych.

• Ładowarkę należy przechowywać w temperaturze otoczenia od 5°C do 45°C, w miejscu osłoniętym przed działaniem promieni słonecznych.

• Przed odstawieniem urządzenia na dłuższe przechowywanie należy upewnić się, że poziom naładowania akumulatora wynosi 30%–50%.

• Urządzenie, akumulator i ładowarkę należy trzymać w zamkniętym pomieszczeniu, niedostępnym dla dzieci ani osób nieupoważnionych.

• Wyczyścić urządzenie.

• Konserwację należy przeprowadzać wyłącznie według instrukcji użytkownika. Patrz Plan konserwacji na stronie 301

• Przed pozostawieniem produktu na dłuższy okres przechowywania należy go wyczyścić oraz przeprowadzić pełny przegląd. Utylizacja Symbole znajdujące się na urządzeniu oraz na opakowaniu informują o tym, że nie wolno traktować go jak zwykłego odpadu domowego. Musi ono zostać oddane do odpowiedniego punktu pobierania surowców wtórnych, zajmującego się przetwarzaniem urządzeń elektrycznych oraz elektronicznych. Przekazując produkt w odpowiednie miejsce, pomagasz przeciwdziałać jego potencjalnemu negatywnemu wpływowi na środowisko naturalne i ludzi. Aby uzyskać więcej informacji na temat recyklingu niniejszego produktu, skontaktować się z urzędem miasta lub gminy, przedsiębiorstwem gospodarki komunalnej albo punktem sprzedaży, w którym produkt został kupiony. (Rys. 60) Dane techniczne Silnik wiertnicy Typ silnika BLDC (bezszczotkowy) 36 V Prędkość obrotowa silnika — nominalna, obr./min 3000/min Prędkość obrotowa silnika — duże obciążenie, obr./min 3300/min Moc silnika — maksymalna, kW 1,8 Moc silnika — nominalna, kW 1,2 Przekładnia Mechaniczna skrzynia biegów z przekładnią w kąpieli olejowej Sprzęgło Pasowe, z kołem pasowym Waga Ciężar bez akumulatora (kg) 39 Masa z 2 akumulatorami BLi300, kg 43 Akumulator Typ akumulatora Akumulatory z serii Husqvarna 1698 - 004 - 04.12.2023 305Czas pracy na akumulatorze Czas działania akumulatora, min

Poziom głośności, zmierzona moc akustyczna L

dB (A) 84 Poziom głośności, gwarantowana moc akustyczna L

dB(A) 86 Poziomy głośności

Poziom ciśnienia akustycznego przy uchu operatora, dB(A) 66 Poziomy drgań

1,8 Osprzęt do układania przewodów Głębokość układania przewodu, cm 1–6 Odległość między wiertnicą a krawędzią koła, mm 250, 270, 290, 310 Wiertnica 597 04 84-01 Zatwierdzone akumulatory Marka Typ Pojemność akumulatora,

Napięcie, V Waga, funty/kg BLi300 Husqvarna Litowo-jonowy 9,4 36 4,1/1,9 Zatwierdzone ładowarki obsłu- gujące określone akumulatory, BLi Marka Napięcie wejścio- we, V Częstotliwość, Hz Moc, W QC500 Husqvarna 100–240 50–60 500

Praca swobodna mierzona z włączonym trybem standardowym i 1 akumulatorem Husqvarna 9,4Ah (Bli300).

Emisję hałasu do otoczenia zmierzono jako moc akustyczną (L

), zgodnie z dyrektywą Rady 2000/14/WE.

Odnotowane dane dla ciśnienia akustycznego mają typowe rozproszenie statystyczne (odchylenie standardo- we) w wysokości 1,2 dB (A).

Odnotowane dane dla poziomu wibracji mają typowe rozproszenie statystyczne (odchylenie standardowe) w wysokości 0,2 m/s

. Norma dotycząca drgań EN 1032+A1:2009. 306 1698 - 004 - 04.12.2023Deklaracja zgodności Deklaracja zgodności UE Firma Husqvarna AB, SE-561 82 Huskvarna, Szwecja, tel.: [phone], deklarujemy z pełną odpowiedzialnością, że produkt: Opis Maszyna do układania przewodów Marka Husqvarna Typ/model CL400i Identyfikacja Numery seryjne z roku 2022 i nowsze spełnia wszystkie wymogi określone w odpowiednich dyrektywach i przepisach UE: Przepis Opis 2006/42/WE „w sprawie maszyn” 2014/30/UE „w sprawie kompatybilności elektromagnetycznej” 2011/65/UE „dotycząca ograniczenia użycia niektórych substancji niebezpiecznych w sprzęcie elektrycz- nym i elektronicznym” oraz został zaprojektowany zgodnie z następującymi normami i specyfikacjami technicznymi: EN ISO 12100:2010, EN ISO 14119:2013, EN ISO 14120:2015,

55014-2:2015, EN 63000:2018. Informacje dotyczące emisji hałasu, patrz Dane techniczne na stronie 305

Huskvarna, 2022-03-21 Claes Losdal, Szef ds. Rozwoju Produkcji/Produkty ogrodowe, Husqvarna AB Osoba odpowiedzialna za dokumentację techniczną
