INSTRUKCJA OBSŁUGI Automower FlexiFence HUSQVARNA

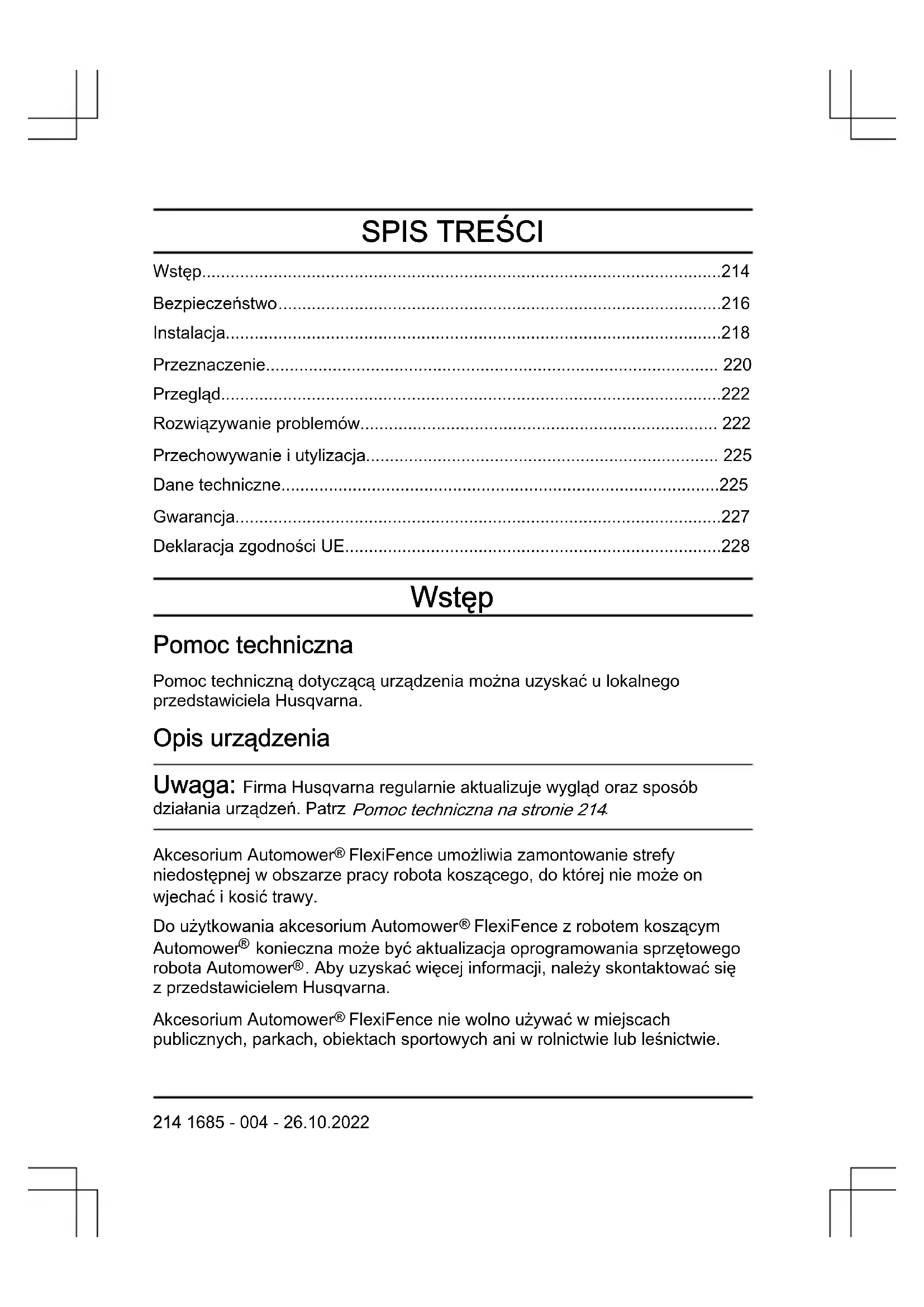

• Instalacja p. 218
• Przeznaczenie p. 220
• Przegląd p. 222
• Rozwiązywanie problemów p. 222
• Przechowywanie i utylizacja p. 225
• Dane techniczne p. 225
• Gwarancja p. 227
• Deklaracja zgodności UE Wstęp Pomoc techniczna Pomoc techniczną dotyczącą urządzenia można uzyskać u lokalnego przedstawiciela Husqvarna. Opis urządzenia Uwaga: Firma Husqvarna regularnie aktualizuje wygląd oraz sposób działania urządzeń. Patrz Pomoc techniczna na stronie 214 p. 228

Akcesorium Automower

FlexiFence umożliwia zamontowanie strefy niedostępnej w obszarze pracy robota koszącego, do której nie może on wjechać i kosić trawy. Do użytkowania akcesorium Automower

FlexiFence z robotem koszącym Automower

konieczna może być aktualizacja oprogramowania sprzętowego robota Automower

. Aby uzyskać więcej informacji, należy skontaktować się z przedstawicielem Husqvarna. Akcesorium Automower

FlexiFence nie wolno używać w miejscach publicznych, parkach, obiektach sportowych ani w rolnictwie lub leśnictwie. 214 1685 - 004 - 26.10.2022Przegląd urządzenia (Rys. 1)

2. Gniazdo ładowania

4. Pokrywa uszczelniająca

9. Przewód strefowej pętli ograniczającej

10. Przewód ładowania USB-C

Symbole znajdujące się na produkcie Są to symbole, które można znaleźć na produkcie. Należy dokładnie i ze zrozumieniem przeczytać instrukcje. (Rys. 2) Niniejsze urządzenie spełnia wymogi dyrektyw obowiązujących na terenie UE. (Rys. 3) Niniejsze urządzenie spełnia wymogi dyrektyw obowiązujących na terenie Wielkiej Brytanii. (Rys. 4) Wyrzucanie urządzenia ze zwykłymi odpadami pochodzącymi z gospodarstwa domowego jest zabronione. Należy przestrzegać przepisów krajowych i korzystać z lokalnego systemu recyklingu. (Rys. 5) Nie używać urządzenia w temperaturach niższych niż 0°C/ 32°F. (Rys. 6) OSTRZEŻENIE: Przed pierwszym uruchomieniem urzą- dzenia należy uważnie przeczytać instrukcję obsługi. 1685 - 004 - 26.10.2022 215Symbole na akumulatorze Na akumulatorze znajdują się poniższe symbole. Należy dokładnie i ze zrozumieniem przeczytać instrukcje. (Rys. 7) OSTRZEŻENIE: Nie wolno wyrzucać akumulatora jak zwykłych odpadów pochodzących z gospodarstwa domo- wego. Akumulator zawiera ogniwa litowo-jonowe. Bezpieczeństwo Definicje dotyczące bezpieczeństwa Ostrzeżenia, uwagi i informacje są używane do zwrócenia uwagi na szczególnie ważne sekcje instrukcji obsługi. OSTRZEŻENIE: Jest używane, gdy istnieje ryzyko poważnych obrażeń, śmierci operatora lub uszkodzenia otoczenia w wyniku nieprzestrzegania instrukcji obsługi. UWAGA: Jest używane, gdy istnieje ryzyko uszkodzenia materiałów lub urządzenia w wyniku nieprzestrzegania instrukcji obsługi. Uwaga: Stosuje się, aby przekazać więcej informacji, które są przydatne w danej sytuacji. Instrukcje bezpieczeństwa dotyczące obsługi OSTRZEŻENIE: Przed rozpoczęciem użytkowania urządzenia przeczytać poniższe ostrzeżenia.

• Urządzenie to może być używane przez osoby z niepełnosprawnością ruchową, sensoryczną lub umysłową albo nieposiadające doświadczenia i wiedzy, jeśli są one pod nadzorem lub zostały poinstruowane w zakresie 216 1685 - 004 - 26.10.2022bezpiecznego użytkowania urządzenia i rozumieją wiążące się z nim zagrożenia. Dzieci nie mogą bawić się urządzeniem.

Dzieci nie mogą być pozostawiane bez nadzoru w strefie niedostępnej. Gdy akumulator jest rozładowany lub jeśli doszło do przegrzania akcesorium FlexiFence, strefa ta nie jest już chroniona.

• Niniejszy produkt podczas pracy wytwarza pole elektromagnetyczne. W pewnych warunkach pole to może zakłócać pracę aktywnych lub pasywnych implantów medycznych. Przed użyciem tego produktu osoby z wszczepionym implantem medycznym powinny skonsultować się z lekarzem i producentem implantu w celu ograniczenia ryzyka poważnych lub śmiertelnych obrażeń.

• Łatwo może dojść do połknięcia małych elementów. Istnieje także ryzyko uduszenia małych dzieci w torbie foliowej. Nie dopuszczać małych dzieci do miejsca, w którym odbywa się montaż.

• Nieprawidłowe użytkowanie lub uszkodzenie akumulatorów może spowodować wytryśnięcie z nich łatwopalnej cieczy. Należy unikać kontaktu z tą cieczą. Jeśli dojdzie do przypadkowego kontaktu, należy przemyć wodą. W przypadku przedostania się cieczy do oczu należy niezwłocznie skorzystać z dodatkowej pomocy medycznej.

• Urządzenie należy ładować wyłącznie w suchych pomieszczeniach.

• Nie wymontowywać akumulatora z urządzenia.

• Zasilacz USB nie jest dołączony do tego urządzenia. Zaleca się korzystanie z zasilacza innego producenta zgodnego z parametrami technicznymi zasilacza, patrz Dane techniczne na stronie 225 . Przed użyciem zasilacza USB innego producenta należy sprawdzić, czy jest on zgodny z krajowymi i międzynarodowymi normami bezpieczeństwa dotyczącymi bardzo niskiego napięcia bezpiecznego (SELV).

• Nie używać urządzenia ani powiązanych z nim urządzeń peryferyjnych w złych warunkach pogodowych, szczególnie jeśli istnieje ryzyko wystąpienia burzy.

• Przestrzegać zasad dotyczących konserwacji, patrz Przegląd na stronie

• Informacje dotyczące bezpiecznej utylizacji akumulatora podano w części Utylizacja na stronie 225

• Zakres temperatury pracy i przechowywania wynosi 0–40°C/32–104°F. Zbyt wysokie temperatury mogą spowodować uszkodzenie urządzenia.

• Akumulator należy ładować w temperaturze otoczenia 4–30°C/39–86°F. Pełna moc ładowania jest dostępna od temperatury 15°C/59°F. 1685 - 004 - 26.10.2022 217Instalacja Wprowadzenie — montaż OSTRZEŻENIE: Przed zainstalowaniem produktu należy zapoznać się z rozdziałem dotyczącym bezpieczeństwa. UWAGA: Używać oryginalnych części zamiennych i materiałów montażowych. Uwaga: Więcej informacji na temat montażu można znaleźć w instrukcji obsługi robota koszącego lub na stronie www.husqvarna.com. Montaż urządzenia Przygotowanie do montażu urządzenia

Naładować akumulator urządzenia. Patrz Ładowanie akumulatora na stronie 220

• Zamontować strefę niedostępną w obszarze pracy robota koszącego, ale nie w taki sposób, aby przecinała przewód doprowadzający.

• Upewnić się, że akcesorium FlexiFence i wszystkie obiekty w obszarze FlexiFence znajdują się w odległości co najmniej 35 cm/14 cali od strefowej pętli ograniczającej (A). (Rys. 8)

• Upewnić się, że minimalna odległość od strefowej pętli ograniczającej do pętli ograniczającej obszaru pracy (B) wynosi 60 cm/24 cale.

• Upewnić się, że minimalna odległość od strefowej pętli ograniczającej do przewodu doprowadzającego (C) wynosi 60 cm/24 cale.

• W przypadku korzystania z więcej niż 1 modułu FlexiFence należy upewnić się, że minimalna odległość między 2 strefowymi pętlami ograniczającymi wynosi 60 cm/24 cale.

• Upewnić się, że stopień nachylenia terenu w obszarze FlexiFence nie przekracza 10%. 218 1685 - 004 - 26.10.2022• Upewnić się, że długość strefowej pętli ograniczającej nie przekracza 15 m/50 stóp.

Nie wolno umieszczać strefowej pętli ograniczającej w taki sposób, że przecina tę samą strefową pętlę ograniczającą ani inną instalację wykorzystującą taką pętlę. Może to spowodować zakłócenia w działaniu urządzenia i strefowej pętli ograniczającej. (Rys. 9)

• W celu umieszczenia akcesorium FlexiFence w pewnej odległości od obiektów należy przeczytać część „Określanie lokalizacji pętli ograniczającej” w instrukcji obsługi robota koszącego. Uwaga: Do montażu należy użyć części znajdujących się w zestawie. W celu uzyskania większej liczby części do montażu można skontaktować się z lokalnym przedstawicielem Husqvarna. Instalacja urządzenia

Umieścić strefową pętlę ograniczająca wokół strefy niedostępnej.

2. Odciąć 2 końce strefowej pętli ograniczającej.

3. Podłączyć 1 złącze do każdego końca strefowej pętli ograniczającej.

4. Podłączyć 2 złącza (A) do 2 przyłączy na urządzeniu (B). (Rys. 10)

5. Za pomocą młotka lub plastikowego pobijaka zamocować strefową pętlę

ograniczającą szpilkami do podłoża. Umieścić szpilki w maksymalnej odległości 75 cm/30 cali od siebie.

6. Ustawić urządzenie w strefie niedostępnej i zamocować do podłoża za

pomocą młotka lub plastikowego pobijaka.

7. Włączyć funkcję „Generator stref” w robocie koszącym. Zapoznać się

z instrukcją obsługi robota koszącego. Uwaga: Jeśli urządzenie nie jest wyposażone w menu „Generator stref”, konieczna jest aktualizacja oprogramowania sprzętowego robota koszącego. Sprawdzanie instalacji

Włączyć urządzenie i upewnić się, że kontrolka LED świeci w kolorze zielonym.

2. Upewnić się, że tryb ECO robota koszącego jest wyłączony. Zapoznać się

z informacjami na temat trybu ECO w instrukcji obsługi robota koszącego. 1685 - 004 - 26.10.2022 2193. Ustawić robota koszącego w odległości 1–2 m przed strefą niedostępną. Upewnić się, że robot koszący jest skierowany do przodu w stronę strefy niedostępnej.

4. Uruchomić robota koszącego i sprawdzić, czy zatrzymuje się przy

strefowej pętli ograniczającej. Uwaga: W razie problemów z montażem należy zapoznać się z częścią Rozwiązywanie problemów na stronie 222

Przeznaczenie Ładowanie akumulatora Przed pierwszym uruchomieniem urządzenia należy całkowicie naładować akumulator. Akumulator jest w pełni naładowany, gdy kontrolka LED świeci światłem ciągłym w kolorze pomarańczowym. W trakcie ładowania urządzenie nie działa.

1. Zdjąć osłonę urządzenia.

2. Zdjąć pokrywę uszczelniającą urządzenia.

3. Podłączyć przewód ładowania USB-C do gniazda ładowania.

4. Podłączyć przewód ładowania USB-A do zasilacza.

5. Podłączyć zasilacz do gniazda zasilania.

6. Sprawdzić, czy kontrolka LED na urządzeniu miga w kolorze

pomarańczowym, aby upewnić się, że trwa ładowanie akumulatora. Uwaga: Zasilacz 5 V z gniazdem USB nie wchodzi w skład zestawu. Uwaga: Jeśli urządzenie nie jest używane przez dłuższy czas, akumulator należy naładować do poziomu co najmniej 60% co 3 miesiące. Przed uruchomieniem urządzenia po długotrwałym przechowywaniu jego akumulator należy naładować do poziomu co najmniej 60%. Kontrolka LED pojemności akumulatora Kontrolka LED zapala się, gdy stan naładowania akumulatora urządzenia jest niższy niż 10%. Aby wyświetlić kontrolkę LED, gdy stan naładowania 220 1685 - 004 - 26.10.2022akumulatora przekracza 10%, należy nacisnąć i przytrzymać przez 5 sekund przycisk WŁ./WYŁ. Światło Przyczyna Dioda LED świeci światłem ciągłym w kolorze zielonym Urządzenie jest włączone, a stan naładowania aku- mulatora przekracza 30%. Dioda LED miga z małą częstotliwoś- cią w kolorze zielo- nym Urządzenie jest włączone, a stan naładowania aku- mulatora wynosi 10–30%. Dioda LED miga z dużą częstotliwoś- cią w kolorze zielo- nym Urządzenie jest włączone, a stan naładowania aku- mulatora jest niższy niż 10%. Dioda LED świeci światłem ciągłym w kolorze pomarań- czowym Akumulator jest w pełni naładowany. Dioda LED miga w kolorze pomarań- czowym Akumulator ładuje się. Uruchamianie urządzenia

1. Nacisnąć i przytrzymać przez 2 sekundy przycisk WŁ./WYŁ. na

2. Sprawdzić, czy kontrolka LED na urządzeniu świeci w kolorze zielonym,

aby upewnić się, że urządzenie jest włączone. Wyłączanie urządzenia

1. Nacisnąć i przytrzymać przez 2 sekundy przycisk WŁ./WYŁ. na

urządzeniu. 1685 - 004 - 26.10.2022 2212. Sprawdzić, czy kontrolka LED na urządzeniu miga w kolorze białym. Gdy kontrolka LED zgaśnie, oznacza to, że urządzenie jest wyłączone. Przegląd Czyszczenie produktu UWAGA: Do czyszczenia urządzenia nie wolno używać myjki wysokociśnieniowej ani strumienia bieżącej wody. Nie używać rozpuszczalników do czyszczenia.

• Do czyszczenia urządzenia należy używać wilgotnej szmatki. Rozwiązywanie problemów Kontrolka LED na urządzeniu Kontrolka LED zapala się, gdy pojemność akumulatora jest niższa niż 10%. Aby wyświetlić kontrolkę LED, gdy stan naładowania akumulatora przekracza 10%, należy nacisnąć i przytrzymać przez 5 sekund przycisk WŁ./WYŁ. Światło ciągłe — stan naładowania akumulatora przekracza 30%. Miganie z małą częstotliwością — stan naładowania akumulatora wynosi 10– 30%. Miganie z dużą częstotliwością — stan naładowania akumulatora jest niższy niż 10%. Światło Przyczyna Rozwiązanie Miga 5 ra-

w kolo- rze białym Akumulator jest rozładowany lub wystąpił błąd. Nacisnąć i przytrzymać przez 5 sekund przycisk WŁ./WYŁ., aby sprawdzić stan. Dioda LED świe- ci w kolo- rze nie- bieskim Strefowa pętla ograniczająca jest uszkodzona lub niepodłą- czona. Wymienić lub podłączyć pętlę strefową. 222 1685 - 004 - 26.10.2022Światło Przyczyna Rozwiązanie Dioda LED świe- ci w kolo- rze fiole- towym Urządzenie nie może odnaleźć pętli ograniczającej obszaru pracy. Włączony jest tryb ECO lub zakres strefy jest niepra- widłowy. Sprawdzić pętlę ograniczają- cą obszaru pracy i wymienić w przypadku jej uszkodzenia. Upewnić się, że pętla ograni- czająca obszaru pracy jest pra- widłowo zamontowana. Upewnić się, że stacja ładują- ca robota koszącego jest pod- łączona do gniazda zasilania. Wyłączyć tryb ECO. Dioda LED świe- ci w kolo- rze czer- wonym Zbyt wysoka temperatura zasi- lacza Ustawić urządzenie w obsza- rze chronionym przed słońcem. Przed uruchomieniem urządze- nia należy poczekać, aż jego temperatura spadnie. Jeżeli problem będzie nadal występował, skontaktować się z lokalnym przedstawicielem firmy Husqvarna. 1685 - 004 - 26.10.2022 223Objawy Objawy Przyczyna Rozwiązanie Robot koszący zatrzy- muje się i pojawia się komunikat o błędzie „Problem z generatorem strefy”. Stan naładowania aku- mulatora akcesorium FlexiFence jest niski. Urządzenie FlexiFence nie działa, gdy akumu- lator jest rozładowany. Robot koszący może kosić w strefie niedo- stępnej w przypadku uruchomienia go przed naładowaniem akceso- rium FlexiFence. Naładować akumulator akcesorium FlexiFence przed uruchomieniem robota koszącego. Akcesorium FlexiFence jest automatycznie wy- łączane, ponieważ tem- peratura w FlexiFence przekracza maksymalny limit. Ustawić urządzenie w obszarze chronio- nym przed słońcem. Przed uruchomieniem urządzenia należy po- czekać, aż jego tempe- ratura spadnie. Robot koszący wjeżdża do strefy FlexiFence. Problem z przesyłaniem oprogramowania. Nacisnąć i przytrzymać przez 15 sekund przy- cisk WŁ./WYŁ., aby po- nownie uruchomić urzą- dzenie. 224 1685 - 004 - 26.10.2022Przechowywanie i utylizacja Odstawianie urządzenia do przechowywania OSTRZEŻENIE: Urządzenie należy umieścić w miejscu uniemożliwiającym dostęp dzieci do urządzenia.

1. Naładować akumulator urządzenia.

Wyczyścić urządzenie. Patrz Czyszczenie produktu na stronie 222

3. Urządzenie należy przechowywać w suchym, zamkniętym miejscu, nie

narażonym na przymrozki. Utylizacja

• Należy przestrzegać krajowych przepisów.

• Należy użyć lokalnego systemu recyklingu.

• Nie wolno wyrzucać akumulatora jak zwykłych odpadów pochodzących z gospodarstwa domowego. Akumulator zawiera ogniwa litowo-jonowe. UWAGA: Wymontowania akumulatora może dokonywać wyłącznie wykwalifikowany personel. Aby uzyskać więcej informacji na temat wymontowywania akumulatora, należy skontaktować się z lokalnym przedstawicielem Husqvarna. Dane techniczne Dane urządzenia Czas pracy akumulatora, w przybliżeniu, dni 30 Napięcie ładowania akumulatora, V 5 Natężenie prądu ładowania akumulatora, A 1 1685 - 004 - 26.10.2022 225Dane urządzenia Czasy ładowania akumulatora, godzin 6 kod IP IPX4 Antena pętli ograniczającej Zakres częstotliwości roboczych, Hz 100–80000 Maksymalne pole magnetyczne

, dBuA/m 82 Maksymalna moc częstotliwości radiowych

mW przy 60m <25 Nie można zagwarantować pełnej kompatybilności pomiędzy produktem a systemami bezprzewodowymi innego typu, takimi jak zdalne sterowanie i nadajniki radiowe. Parametry techniczne zasilacza Częstotliwość, Hz, pojedyncza faza 50–60 Napięcie sieciowe, V AV 100–240 Napięcie wyjściowe, V DC 5 Prąd wyjściowy, A 1 Minimalna moc wyjściowa, W 5 Złącze wyjściowe USB-C

Maksymalna aktywna moc wyjściowa anten na paśmie częstotliwości roboczej urządzeń do komunikacji radiowej. 226 1685 - 004 - 26.10.2022Akcesoria Zatwierdzone akcesoria Ilość Pętla ograniczająca, m 50

Szpilki, szt. 100 Złącza, szt. 5 Gwarancja Gwarancja firmy Husqvarna na funkcjonalność tego produktu obejmuje okres 2 lat od daty zakupu. Gwarancja obejmuje poważne awarie wynikłe na skutek wad materiałowych lub błędów produkcji. W okresie trwania gwarancji wadliwy produkt zostanie wymieniony lub naprawiony na nasz koszt, jeżeli będą spełnione następujące warunki:

• Produkt należy użytkować wyłącznie w sposób zgodny z niniejszą instrukcją obsługi. Niniejsza gwarancja producenta nie ma wpływu na roszczenia gwarancyjne wobec dealera/sprzedawcy.

• Użytkownicy końcowi ani inne nieupoważnione do tego osoby nie mogą podejmować prób naprawienia tego urządzenia. Przykłady usterek nieobjętych gwarancją:

• Uszkodzenia spowodowane przedostawaniem się wody w wyniku korzystania z myjki wysokociśnieniowej.

• Uszkodzenia spowodowane wyładowaniami atmosferycznymi.

• Uszkodzenia spowodowane niekorzystaniem z oryginalnych części zamiennych i akcesoriów firmy Husqvarna.

• Uszkodzenia spowodowane nieautoryzowaną modyfikacją bądź ingerencją w urządzenie. W przypadku awarii urządzenia Husqvarna należy skontaktować się z lokalnym przedstawicielem firmy Husqvarna, aby uzyskać dalsze wskazówki. 1685 - 004 - 26.10.2022 227Przed skontaktowaniem się z lokalnym przedstawicielem firmy Husqvarna należy przygotować rachunek i informację o numerze seryjnym urządzenia. Deklaracja zgodności UE Niżej podpisany, będący przedstawicielem producenta, firmy GARDENA Germany AB, PO Box 7454, S-103 92, Stockholm, Sweden , niniejszym zaświadcza, że wskazane poniżej urządzenia są w momencie opuszczania fabryki zgodne ze zharmonizowanymi wytycznymi UE, normami UE oraz normami szczególnymi dotyczącymi bezpieczeństwa i urządzenia. Modyfikacja wyrobów bez naszej zgody powoduje unieważnienie niniejszego certyfikatu. Opis Pętla przenośna Typ/model Automower

FlexiFence Nr art. 529880501 Dyrektywa UE Opis 2014/53/EU Dyrektywa radiowa (RED) 2011/65/EU RoHS Normy zharmonizowane:

• IEC 62133-2:2017 (for Li-Ion Cells) Zdeponowana dokumentacja: GARDENA Technische Documentation M.Jäger D-89079 Ulm, Hans-Lorenser-Str.40 228 1685 - 004 - 26.10.2022Rok uzyskania oznakowania CE: 2021 Ulm, 04.02.2022 Reinhard Pompe, Wiceprezes ds. produktów Wolfgang Engelhardt, Wiceprezes ds. łańcucha dostaw
