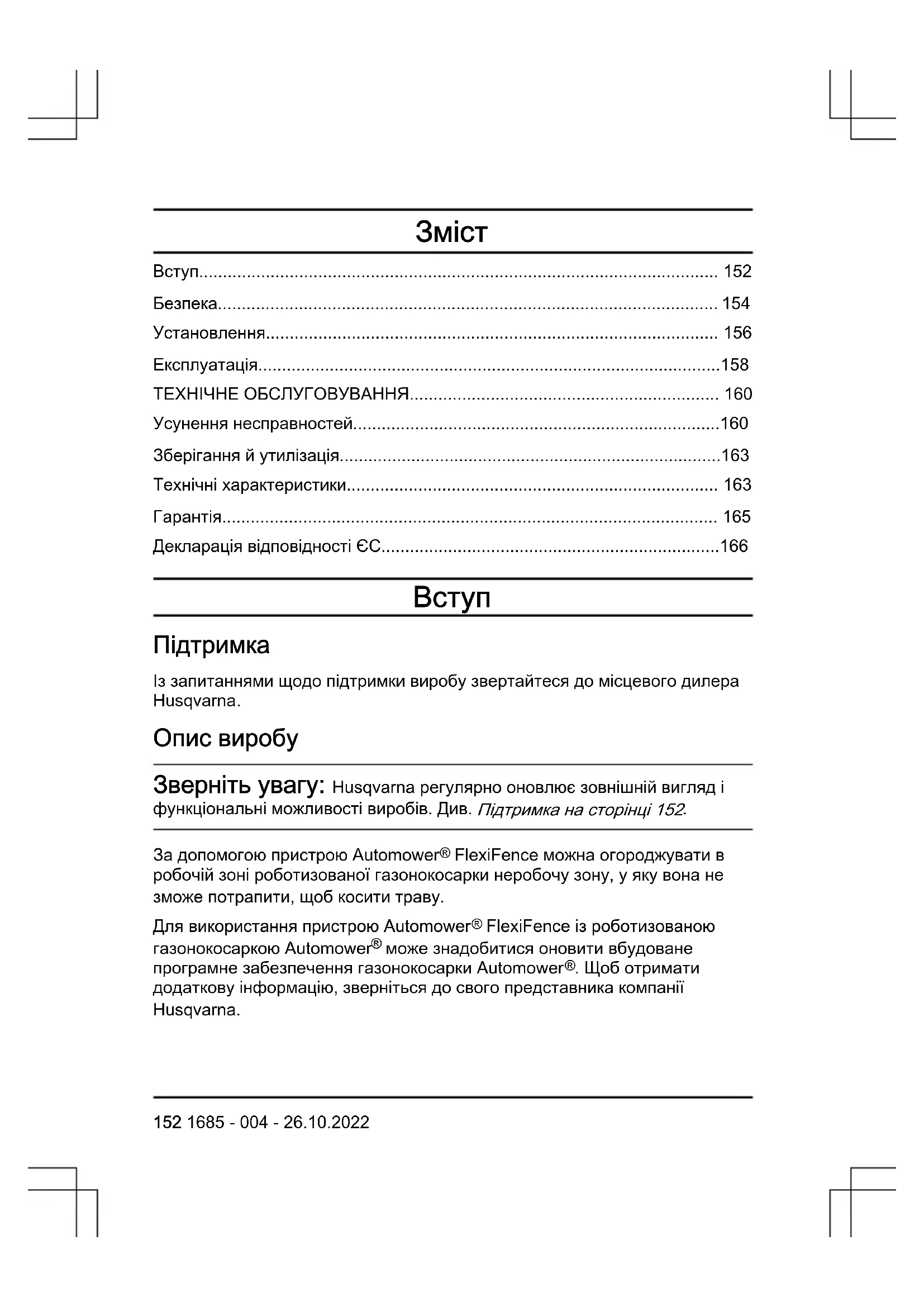

ПОСІБНИК КОРИСТУВАЧА Automower FlexiFence HUSQVARNA

Із запитаннями щодо підтримки виробу звертайтеся до місцевого дилера Husqvarna

Опис виробу Зверніть увагу: Husqvarna регулярно оновлює зовнішній вигляд і функціональні можливості виробів. Див. Підтримка на сторінці 152

За допомогою пристрою Automower

FlexiFence можна огороджувати в робочій зоні роботизованої газонокосарки неробочу зону, у яку вона не зможе потрапити, щоб косити траву. Для використання пристрою Automower

FlexiFence із роботизованою газонокосаркою Automower

може знадобитися оновити вбудоване програмне забезпечення газонокосарки Automower

. Щоб отримати додаткову інформацію, зверніться до свого представника компанії Husqvarna. 152 1685 - 004 - 26.10.2022Не можна використовувати пристрій Automower

FlexiFence у громадських місцях, парках, спортивних майданчиках, а також у сільському чи лісовому господарстві. Огляд виробу (Мал. 1)

2. Гніздо для заряджання

5. Кнопка увімкнення/ вимкнення

6. Світлодіодний індикатор

9. Котушка з граничним дротом неробочої зони

10. Зарядний кабель USB-C

Символи на виробі Ці символи нанесено на виріб. Переконайтеся, що вам вони зрозумілі. (Мал. 2) Цей виріб відповідає застосовним директивам ЄС. (Мал. 3) Цей виріб відповідає вимогам застосовних директив Сполученого Королівства. (Мал. 4) Цей виріб заборонено утилізувати разом із побутовими відходами. Дотримуйтеся нормативних вимог вашої країни й користуйтеся послугами місцевої системи переробки відходів. (Мал. 5) Не використовуйте виріб за температури нижче 0°C (32°F). (Мал. 6) ПОПЕРЕДЖЕННЯ. Перш ніж використовувати цей при- стрій, уважно прочитайте інструкції з його експлуатації. 1685 - 004 - 26.10.2022 153Символи на акумуляторі Ці символи можна побачити на акумуляторі. Переконайтеся, що вам вони

(Мал. 7) ПОПЕРЕДЖЕННЯ. Не викидайте акумулятор разом із побутовим сміттям. Акумулятор містить літій-іонні еле-

Визначення щодо безпеки Попередження, застереження й примітки служать для наголошення на особливо важливих положеннях посібника. ПОПЕРЕДЖЕННЯ: Вказує на те, що в разі порушення інструкцій, наведених у цьому посібнику, існує небезпека поранення або смерті оператора чи інших осіб, що знаходяться поруч. УВАГА: Вказує на те, що в разі порушення інструкцій, наведених у цьому посібнику, існує небезпека пошкодження виробу, інших матеріалів або навколишніх об’єктів. Зверніть увагу: Використовується для надання додаткової інформації щодо певної ситуації. Правила техніки безпеки під час використання

ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Особи з обмеженими фізичними, сенсорними або розумовими здібностями, або з відсутністю досвіду й знань можуть 154 1685 - 004 - 26.10.2022використовувати цей виріб лише під наглядом або якщо пройшли інструктаж із безпечного використання виробу й розуміють пов’язані із цим ризики. Дітям заборонено грати із цим пристроєм.

Дітям заборонено перебувати в неробочій зоні без нагляду. Якщо акумулятор розряджений або пристрій FlexiFence перегрівається, неробоча зона більше не буде захищеною.

• Під час роботи цього виробу утворюється електромагнітне поле. Це поле може за деяких умов взаємодіяти з активними чи пасивними медичними імплантатами. Щоб знизити ризик тяжких або смертельних травм, рекомендуємо особам із медичними імплантатами проконсультуватися зі своїм лікарем і виробником медичного імплантату перед початком експлуатації цього виробу.

• Дрібні деталі можна легко проковтнути. Крім того, для дітей існує небезпека задушення поліетиленовим пакетом. Під час проведення монтажу тримайте маленьких дітей на безпечній відстані.

• У разі неправильного використання або пошкодження акумуляторів із них може витікати легкозаймиста рідина. Уникайте контактів із цією рідиною. У разі випадкового контакту з нею промийте місце контакту водою. Якщо рідина потрапить в очі, зверніться по додаткову медичну

• Заряджайте пристрій лише в сухих приміщеннях.

• Не виймайте акумулятор із пристрою.

• Блок живлення USB не входить у комплект цього пристрою. Рекомендовано використовувати сторонній блок живлення з відповідними характеристиками, наведеними в розділі

характеристики на сторінці 163 . Перед використанням USB-адаптера стороннього виробника переконайтеся, що він відповідає місцевим і міжнародним стандартам щодо безпеки низьковольтної напруги (SELV).

• Не використовуйте цей виріб і його периферійні пристрої за складних погодних умов, особливо під час грози.

• Дотримуйтесь інструкцій щодо технічного обслуговування, наведених

ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ на сторінці 160

• Інструкції щодо техніки безпеки під час утилізування акумулятора дивіться в розділі Утилізація на сторінці 163

• Діапазон температур експлуатації й зберігання становить 0–40°C (32– 104°F). Зависокі температури можуть пошкодити виріб. 1685 - 004 - 26.10.2022 155• Температура навколишнього середовища під час заряджання має становити від 4 до 30°C ( від 39 до 86°F). Повна потужність заряджання забезпечується за температури від 15°C (59°F). Установлення Вступ– установлення ПОПЕРЕДЖЕННЯ: Перед установленням виробу уважно прочитайте розділ, присвячений правилам техніки

УВАГА: Використовуйте оригінальні запасні частини й матеріали для встановлення. Зверніть увагу: Додаткову інформацію щодо встановлення можна знайти в посібнику користувача роботизованої газонокосарки або на сайті www.husqvarna.com. Установлення виробу Підготовка до встановлення пристрою

Зарядіть акумулятор пристрою. Див. Заряджання акумулятора на сторінці 158

• Обгородіть неробочу зону в робочій зоні роботизованої газонокосарки, але не перетинайте напрямний дріт.

• Переконайтеся, що пристрій FlexiFence і всі об’єкти в зоні FlexiFence перебувають на відстані щонайменше 35см (14дюймів) від граничного дроту неробочої зони(A). (Мал. 8)

• Мінімальна відстань від граничного дроту неробочої зони до граничного дроту робочої зони(B) має становити 60см (24дюйма).

• Мінімальна відстань від граничного дроту неробочої зони до напрямного дроту(C) має становити 60см (24дюйма). 156 1685 - 004 - 26.10.2022• У разі використання більше одного пристрою FlexiFence мінімальна відстань між граничними дротами двох неробочих зон має становити 60см (24дюйми).

Схили на ділянці FlexiFence не повинні перевищувати 10%.

• Максимальна довжина граничного дроту неробочої зони має становити 15м (50футів).

• Слідкуйте, щоб граничний дріт неробочої зони не перетинав сам себе або граничний дріт іншої неробочої зони. Це може заважати пристрою рухатися й перешкоджати прокладанню граничного дроту неробочої зони. (Мал. 9)

• Щодо розміщення пристрою FlexiFence на відстані від об’єктів прочитайте розділ «Визначення місця встановлення граничного дроту» в посібнику користувача роботизованої газонокосарки. Зверніть увагу: Для створення неробочої зони використовуйте деталі, що входять до комплекту. За додатковими деталями для створення неробочої зони звертайтеся до місцевого представника компанії Husqvarna

Порядок установлення пристрою

Укладіть граничний дріт навколо неробочої зони.

2. Обріжте 2кінці граничного дроту неробочої зони.

3. Приєднайте по одному з’єднувачу до кожного кінця граничного дроту

4. Приєднайте 2з’єднувачі(A) до 2з’єднань на виробі(B). (Мал. 10)

5. Використовуючи молоток або пластикову киянку, забийте кілки

з граничним дротом у землю. Розташовуйте кілки на відстані щонайбільше 75см (30дюймів) один від одного.

6. Помістіть пристрій у неробочу зону й прикріпіть його до землі кілками,

використовуючи молоток або пластикову киянку.

7. Увімкніть у газонокосарці функцію генератора зон. Дивіться посібник

користувача роботизованої газонокосарки. Зверніть увагу: Якщо у вашої газонокосарки немає меню функції генератора зон, необхідно оновити її вбудоване програмне забезпечення. 1685 - 004 - 26.10.2022 157Тестування встановлення

Увімкніть пристрій і переконайтеся, що світлодіодний індикатор горить

2. Переконайтеся, що режим ECO газонокосарки вимкнено. Дивіться

розділ «Режим ECO» в посібнику користувача роботизованої газонокосарки.

3. Розмістіть газонокосарку на відстані 1–2м від неробочої зони.

Переконайтеся, що газонокосарку спрямовано вперед до неробочої

4. Запустіть газонокосарку й переконайтеся, що вона зупиняється біля

граничного дроту неробочої зони. Зверніть увагу: У разі виникнення будь-яких проблем з установленням дивіться розділ Усунення несправностей на сторінці 160

Експлуатація Заряджання акумулятора Перед першим використанням пристрою акумулятор необхідно повністю зарядити. Акумулятор вважається повністю зарядженим, коли світлодіодний індикатор безперервно горить помаранчевим. Під час заряджання пристрій не працює.

Зніміть кришку пристрою.

2. Вийміть заглушку.

3. Під’єднайте роз’єм USB-C зарядного кабелю до гнізда для

4. Під’єднайте роз’єм USB-A зарядного кабелю до блока живлення.

5. Підключіть блок живлення до електричної розетки.

6. Перевірте, чи блимає світлодіодний індикатор на пристрої

помаранчевим, щоб переконатися, що акумулятор заряджається. Зверніть увагу: Блок живлення напругою 5В із гніздом USB в комплект не входить. 158 1685 - 004 - 26.10.2022Зверніть увагу: Якщо пристрій не використовуватиметься протягом тривалого часу, заряджайте акумулятор мінімум до 60% кожні 3місяці. Перед запуском пристрою після тривалого зберігання зарядіть акумулятор щонайменше на 60%. Світлодіодний індикатор рівня заряду акумулятора Цей світлодіодний індикатор загоряється, коли рівень заряду акумулятора пристрою становить менше 10%. Щоб увімкнути світлодіодний індикатор, коли рівень заряду акумулятора перевищує 10%, натисніть і утримуйте кнопку ввімкнення/ вимкнення протягом 5секунд. Світловий індика-

Безперервно сві- титься зеленим Пристрій увімкнено, а рівень заряду акумулятора перевищує 30%. Повільно блимає

Пристрій увімкнено, а рівень заряду акумулятора становить 10–30%. Швидко блимає зе-

Пристрій увімкнено, а рівень заряду акумулятора становить менше 10%. Безперервно сві- титься помаранче-

Акумулятор повністю заряджено. Блимає помаранче-

Акумулятор заряджається. Увімкнення виробу

1. Натисніть кнопку ввімкнення/ вимкнення пристрою та втримуйте її

2. Перевірте, чи світиться зеленим світлодіодний індикатор на пристрої,

щоб переконатися, що пристрій увімкнено. 1685 - 004 - 26.10.2022 159Вимкнення виробу

Натисніть кнопку ввімкнення/ вимкнення пристрою та втримуйте її протягом 2секунд.

2. Перевірте, чи блимає білим світлодіодний індикатор на пристрої. Коли

світлодіодний індикатор згасне, це означатиме, що пристрій вимкнено. ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ Чищення виробу УВАГА: Не мийте виріб за допомогою мийки високого тиску або під проточною водою. Не використовуйте розчинники як мийний засіб.

• Для чищення пристрою використовуйте вологу ганчірку. Усунення несправностей Світлодіодний індикатор пристрою Цей світлодіодний індикатор загоряється, коли рівень заряду акумулятора пристрою становить менше 10%. Щоб увімкнути світлодіодний індикатор, коли рівень заряду акумулятора перевищує 10%, натисніть і утримуйте кнопку ввімкнення/ вимкнення протягом 5секунд. Світиться безперервно– рівень заряду акумулятора перевищує 30%. Блимає повільно– рівень заряду акумулятора становить 10–30%. Блимає швидко– рівень заряду акумулятора менше 10%. 160 1685 - 004 - 26.10.2022Світло-

5разів Акумулятор розрядився, або сталася помилка. Натисніть кнопку ввімкнення/ вимкнення й утримуйте її протягом 5секунд, щоб діз- натися рівень заряду.

Граничний дріт неробочої зо- ни пошкоджено або не під’єд-

Замініть або під’єднайте гра- ничний дріт неробочої зони.

Пристрій не може визначити граничний дріт робочої зони. Увімкнено режим ECO, або неправильний діапазон зони. Огляньте граничний дріт ро- бочої зони, замініть його, як- що його пошкоджено. Переконайтеся, що гранич- ний дріт робочої зони встано- влено правильно. Переконайтеся, що зарядну станцію газонокосарки під- ключено до розетки. Вимкніть режим ECO.

Помістіть пристрій у тінь. Перш ніж запустити пристрій, заждіть, доки він охолоне. Якщо проблема не зни- кне, зверніться до місцево- го представника компанії Husqvarna. 1685 - 004 - 26.10.2022 161Ознаки Ознака Причина Рішення Роботизована газоно- косарка зупиняється й видає повідомлення Zone generator problem (Проблема з генерато-

Низький рівень заряду акумулятора пристрою FlexiFence. Коли аку- мулятор розряджений, пристрій FlexiFence не працює. Якщо не зарядити пристрій FlexiFence і запусти- ти роботизовану газо- нокосарку, вона може заїхати в неробочу зо-

Перш ніж запускати га- зонокосарку, зарядіть акумулятор пристрою FlexiFence. Пристрій FlexiFence автоматично вими- кається, оскільки тем- пература всередині пристрою FlexiFence перевищує максималь-

Помістіть пристрій у тінь. Перш ніж за- пустити пристрій, за- ждіть, доки він охоло-

Роботизована газоно- косарка заїжджає в неробочу зону FlexiFence. Проблема передачі програмного забезпе-

Натисніть кнопку ввім- кнення/ вимкнення й утримуйте її що- найменше 15секунд, щоб перезапустити

162 1685 - 004 - 26.10.2022Зберігання й утилізація Порядок постановки пристрою на зберігання ПОПЕРЕДЖЕННЯ: Помістіть пристрій у недоступне для дітей місце.

1. Зарядіть акумулятор пристрою.

Очистьте виріб. Див. Чищення виробу на сторінці 160

3. Зберігайте пристрій у сухому закритому приміщенні, захищеному від

впливу низьких температур.

• Дотримуйтеся нормативних вимог вашої країни.

• Користуйтеся послугами місцевої системи переробки відходів.

• Не викидайте акумулятор разом із побутовим сміттям. Акумулятор містить літій-іонні елементи. УВАГА: Виймати акумулятор із пристрою може тільки кваліфікований персонал. Додаткову інформацію щодо виймання акумулятора можна дізнатися в місцевого представника компанії Husqvarna

Технічні характеристики Дані пристрою Час роботи від акумулятора, приблизно,

Напруга заряджання акумулятора, В 5 1685 - 004 - 26.10.2022 163Дані пристрою Струм заряджання акумулятора, А 1 Час заряджання акумулятора, год 6 IP-код IPX4 Антена обмежувального дроту Діапазон робочих частот, Гц 100-80000 Максимальне магнітне поле,

дБмкА/м 82 Максимальна потужність радіосигналу

мВт на відстані 60м <25 Неможливо гарантувати повну сумісність цього пристрою з бездротовими системами інших типів, такими як пульти дистанційного керування й радіопередавачі.

Виміряно згідно з EN 303 447.

Максимальна активна вихідна потужність, що подається на антени в діапазоні частот, у якому працює радіообладнання. 164 1685 - 004 - 26.10.2022Характеристики блока живлення Частота, Гц, однофазна 50–60 Напруга електромережі, В змін.струму 100-240 Вихідна напруга, В пост.струму 5 Вихідний струм, А 1 Мінімальна вихідна потужність, Вт 5 Вихідний роз’єм USB-C

Схвалені аксесуари Кількість Граничний дріт, м 50

Кілки, шт. 100 З’єднувачі, шт. 5

Husqvarna гарантує безвідмовну роботу цього виробу протягом 2років (з дня придбання). Гарантія поширюється на значні несправності, пов’язані з дефектами матеріалу чи виробництва. Протягом гарантійного терміну ми безкоштовно замінимо або відремонтуємо виріб за таких умов:

Цей виріб має використовуватися лише відповідно до інструкцій, наведених у цьому посібнику користувача. Ця гарантія виробника не впливає на право на гарантії від дилера/ продавця. 1685 - 004 - 26.10.2022 165• Кінцеві користувачі або інші невповноважені особи не намагалися відремонтувати пристрій. Приклади несправностей, на які не поширюється гарантія:

пошкодження, викликані просочуванням води через використання мийки високого тиску;

• пошкодження від блискавки;

• пошкодження, спричинені через невикористання оригінальних запасних частин і аксесуарів компанії Husqvarna;

• пошкодження, що виникли внаслідок несанкціонованої зміни конструкції виробу. У разі виникнення помилки в роботі виробу Husqvarna зверніться до місцевого представника компанії Husqvarna щодо подальших інструкцій. Звертаючись до місцевого представника компанії Husqvarna, надайте квитанцію про оплату й серійний номер вашого пристрою. Декларація відповідності ЄС Особи, що підписали цей документ як представники виробника, компанії GARDENA Germany AB, PO Box 7454, S-103 92, Stockholm, Sweden

цим підтверджують, що на момент виходу з нашого заводу прилади, зазначені нижче, відповідали узгодженим положенням ЄС, стандартам із безпеки ЄС і спеціальним для цих виробів стандартам. У разі внесення не затверджених нами змін до виробу, цей сертифікат анулюється. Опис Мобільний контур Тип/ модель Automower

FlexiFence Арт.№ 529880501 Директива ЄС Опис 2014/53/EU Директива про радіотехнічне обладнання (RED) 2011/65/EU Директива про обмеження вмісту шкідливих речовин (RoHS) Узгоджені стандарти:

• IEC 62133-2:2017 (for Li-Ion Cells) Депонована документація: GARDENA Technische Documentation M.Jäger D-89079 Ulm, Hans-Lorenser-Str.40 Рік маркування CE: 2021 Ulm, 04.02.2022 Reinhard Pompe, Віце-президент по роботі з продук-

Wolfgang Engelhardt, Віце-президент із постачання
