MANUAL DE UTILIZADOR Automower FlexiFence HUSQVARNA

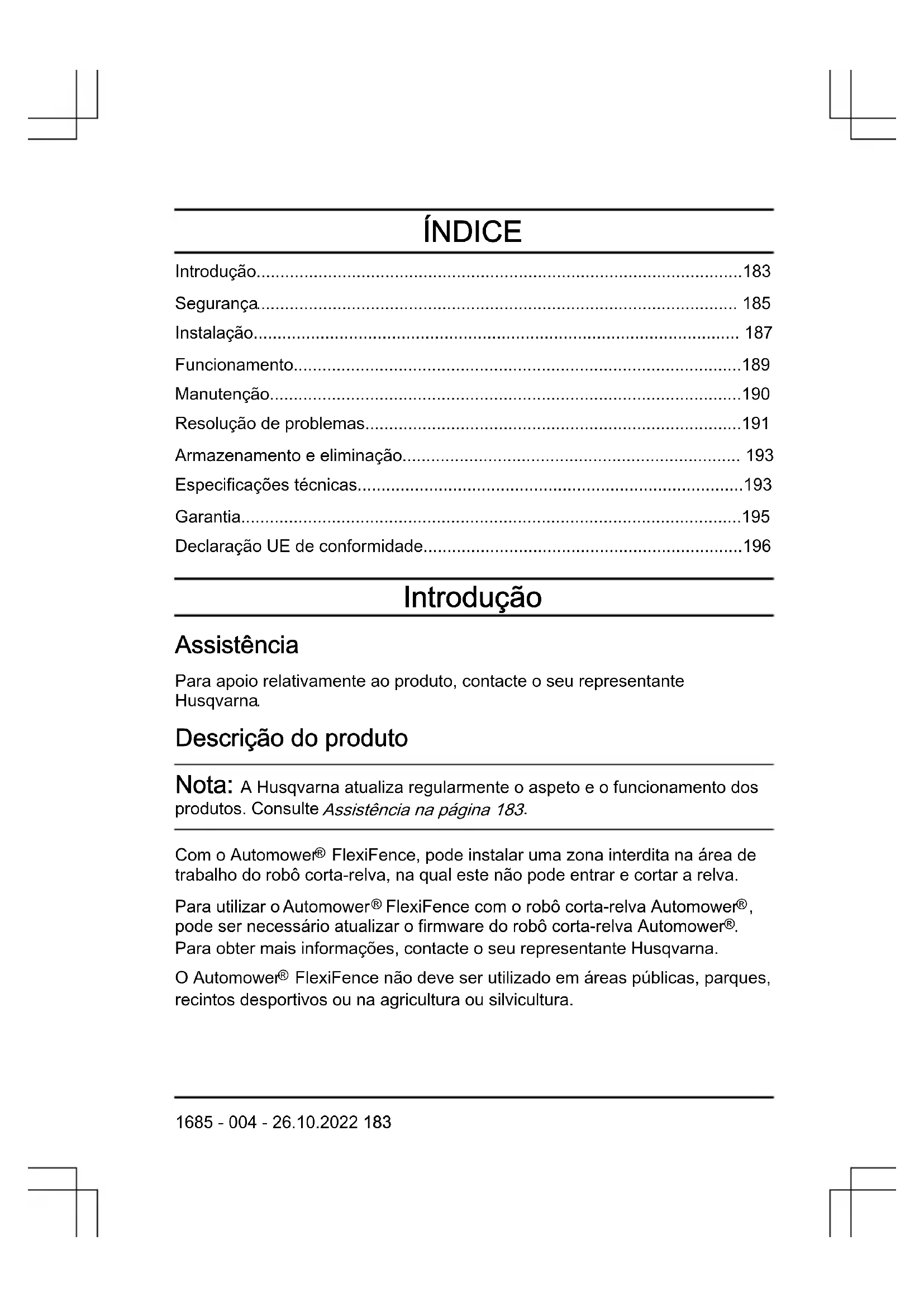

Introdução......................................................................................................183 Segurança

• Instalação p. 187
• Funcionamento p. 189
• Manutenção p. 190
• Resolução de problemas p. 191
• Armazenamento e eliminação p. 193
• Especificações técnicas p. 193
• Garantia p. 195
• Declaração UE de conformidade Introdução Assistência Para apoio relativamente ao produto, contacte o seu representante Husqvarna p. 196

Descrição do produto Nota: A Husqvarna atualiza regularmente o aspeto e o funcionamento dos produtos. Consulte Assistência na página 183

FlexiFence, pode instalar uma zona interdita na área de trabalho do robô corta-relva, na qual este não pode entrar e cortar a relva. Para utilizar o Automower

pode ser necessário atualizar o firmware do robô corta-relva Automower

Para obter mais informações, contacte o seu representante Husqvarna. O Automower

FlexiFence não deve ser utilizado em áreas públicas, parques, recintos desportivos ou na agricultura ou silvicultura. 1685 - 004 - 26.10.2022 183Vista geral do produto (Fig. 1)

9. Fio para o cabo delimitador da zona

10. Cabo de carregamento USB-C.

Símbolos no produto Estes símbolos podem ser encontrados no produto. Certifique-se de que os compreende. (Fig. 2) O produto está em conformidade com as Diretivas UE aplicáveis. (Fig. 3) O produto está em conformidade com as Diretivas do Reino Unido aplicáveis. (Fig. 4) Não é permitido eliminar o produto como lixo doméstico normal. Respeite os regulamentos nacionais e utilize o sistema de reciclagem local. (Fig. 5) Não utilize o produto a temperaturas inferiores a 0°C/32°F. (Fig. 6) AVISO: Leia as instruções do operador antes de operar o produto. 184 1685 - 004 - 26.10.2022Símbolos na bateria Estes símbolos podem ser encontrados na bateria. Certifique-se de que os compreende. (Fig. 7) AVISO: Não elimine a bateria como lixo doméstico nor- mal. A bateria contém células de iões de lítio. Segurança Definições de segurança Os avisos, as precauções e as notas são utilizados para indicar partes especialmente importantes do manual. ATENÇÃO: Utilizado no caso de existir risco de ferimento ou morte para o utilizador ou transeuntes, se não forem respeitadas as instruções do manual. CUIDADO: Utilizado se existir risco de danos para o produto, para outros materiais ou para a área adjacente, se não forem respeitadas as instruções do manual. Nota: Utilizado para disponibilizar informações adicionais necessárias numa determinada situação. Instruções de segurança para funcionamento ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Este produto pode ser usado por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com experiência e conhecimentos insuficientes, quando estas sejam supervisionadas ou recebam instruções relativamente ao uso seguro do produto e compreendam os perigos daí resultantes. As crianças não devem brincar com o produto. 1685 - 004 - 26.10.2022 185• Não é permitida a presença de crianças na zona interdita sem supervisão. Quando a bateria está descarregada ou se o FlexiFence tiver sobreaquecido, a zona deixa de estar protegida.

• Este produto produz um campo eletromagnético durante o funcionamento. Em determinadas circunstâncias, este campo pode interferir com o funcionamento de implantes médicos ativos ou passivos. Para diminuir o risco de condições que podem causar ferimentos ou morte, recomendamos que os portadores de implantes médicos consultem o seu médico e o fabricante do implante antes de utilizar este produto.

• As peças pequenas podem facilmente ser engolidas. Existe também o risco de o saco plástico asfixiar crianças. Mantenha as crianças afastadas enquanto monta o produto.

• Se o produto for utilizado incorretamente ou se as baterias estiverem danificadas, pode ser expelido líquido inflamável das baterias. O contacto com este líquido deve ser evitado. Se ocorrer algum contacto acidental, lave com água. Se o líquido entrar em contacto com os olhos, procure assistência médica adicional.

• Carregue o produto apenas em áreas interiores secas.

• Não retire a bateria do produto.

• Este produto não inclui uma unidade de fonte de alimentação USB. Recomenda-se a utilização de uma fonte de alimentação de terceiros de acordo com a especificação da unidade de fonte de alimentação; consulte Especificações técnicas na página 193 . Antes de utilizar o transformador USB de terceiros, verifique se este está em conformidade com as normas de segurança nacionais e internacionais para segurança de tensão extramente baixa (SELV).

• Não utilize o produto e os respetivos periféricos em condições climatéricas adversas, especialmente se existir o risco de relâmpagos.

• Siga as instruções de manutenção; consulte Manutenção na página 190

• Para a eliminação segura da bateria, consulte a secção Eliminação na página 193

• A temperatura de funcionamento e de armazenamento é de 0-40°C/ 32-104°F. Temperaturas demasiado elevadas podem provocar danos no produto.

• Carregue a bateria a temperaturas ambiente de 4-30°C/39-86°F. A potência de carregamento total está disponível a partir de 15°C/59°F. 186 1685 - 004 - 26.10.2022Instalação Introdução - Instalação ATENÇÃO: Certifique-se de que lê e compreende o capítulo sobre segurança antes de instalar o produto. CUIDADO: Utilize material de instalação e peças sobresselentes originais. Nota: Consulte o manual do utilizador do robô corta-relva ou do www.husqvarna.com para obter mais informações sobre a instalação. Instalação do produto Preparar a instalação do produto

Carregue a bateria do produto. Consulte Carregar a bateria na página 189

• Instale a zona interdita na área de trabalho do robô corta-relva, mas não através de um cabo de guia.

• Certifique-se de que o FlexiFence e todos os objetos na área do FlexiFence estão a, no mínimo, 35cm/14pol. do cabo delimitador da zona (A). (Fig. 8)

• Certifique-se de que a distância mínima entre o cabo delimitador da zona e o cabo delimitador da área de trabalho (B) é de 60cm/24pol.

• Certifique-se de que a distância mínima entre o cabo delimitador da zona e o cabo de guia (C) é de 60cm/24pol.

• Se utilizar mais do que 1 FlexiFence, certifique-se de que a distância mínima entre os cabos delimitadores de 2 zonas é de 60cm/24pol.

• Certifique-se de que os declives na área do FlexiFence não têm uma inclinação superior a 10%.

• Certifique-se de que o comprimento do cabo delimitador da zona é de, no máximo, 15m/50pés. 1685 - 004 - 26.10.2022 187• Não coloque o cabo delimitador ao longo da instalação do cabo delimitador da mesma zona ou de um cabo delimitador de uma zona diferente. Isto pode causar interferência com o produto e com o cabo delimitador da zona. (Fig. 9)

• Para afastar o FlexiFence de outros objetos, leia a secção Analisar onde colocar o cabo delimitador no manual do utilizador do robô corta-relva. Nota: Utilize as peças incluídas para a instalação. Pode contactar o seu representante Husqvarna para obter mais peças para a instalação. Instalar o produto

Coloque o cabo delimitador da zona à volta da zona interdita.

2. Corte as duas extremidades do cabo delimitador da zona.

3. Ligue um conetor a cada extremidade do cabo delimitador da zona.

4. Ligue os dois conetores (A) às duas ligações no produto (B). (Fig. 10)

5. Utilize um martelo ou uma marreta de plástico para fixar o cabo

delimitador da zona com estacas ao solo. Coloque as estacas a uma distância máxima entre si de 75cm/30pol.

6. Coloque o produto na zona interdita e fixe-o ao solo com estacas

utilizando um martelo ou uma marreta de plástico.

7. Ative a função de gerador de zona do seu robô corta-relva. Consulte o

manual do utilizador do robô corta-relva. Nota: Se o produto não tiver o menu de gerador de zona, é necessária uma atualização de firmware do robô corta-relva. Efetuar um teste de instalação

Ligue o produto e certifique-se de que a luz indicadora LED está verde.

2. Certifique-se de que o ModoECO do robô corta-relva está desativado.

Consulte o ModoECO no manual do utilizador do robô corta-relva.

3. Coloque o robô corta-relva 1 a 2m à frente da zona interdita. Certifique-se

de que o robô corta-relva aponta para a frente, para a zona interdita.

4. Ligue o robô corta-relva e certifique-se de que este para junto ao cabo

delimitador da zona. 188 1685 - 004 - 26.10.2022Nota: Se existirem problemas com a instalação, consulte Resolução de problemas na página 191

Funcionamento Carregar a bateria Carregue totalmente a bateria antes de ligar o produto pela primeira vez. A bateria está totalmente carregada quando a luz indicadora LED estiver continuamente acesa a laranja. O produto não funciona enquanto está a carregar.

Retire a tampa do produto.

2. Retire a tampa de selagem do produto.

3. Ligue o cabo de carregamento USB-C à tomada de carregamento.

4. Ligue o cabo de carregamento USB-A a uma unidade de fonte de

5. Ligue a unidade de fonte de alimentação a uma tomada de alimentação.

6. Verifique se a luz indicadora LED no produto fica intermitente a laranja

para se certificar de que a bateria é carregada. Nota: A unidade de fonte de alimentação de 5V com entrada USB não está incluída. Nota: Se o produto não for utilizado durante um longo período de tempo, carregue a bateria até um mínimo de 60% a cada 3 meses. Carregue a bateria do produto até um mínimo de 60% antes de ligar o produto após um armazenamento prolongado. Luz indicadora LED da capacidade da bateria A luz indicadora LED acende-se quando o estado de carga da bateria do produto é inferior a 10%. Para apresentar a luz indicadora LED quando o estado de carga da bateria for superior a 10%, prima o botão ON/OFF durante 5 segundos. 1685 - 004 - 26.10.2022 189Luz Causa LED verde fixo O produto está ligado e o estado de carga da bateria é superior a 30%. LED verde a piscar lentamente O produto está ligado e o estado da carga da bateria é de 10-30%. LED verde a piscar rapidamente O produto está ligado e o estado de carga da bateria é inferior a 10%. LED laranja fixo A bateria está totalmente carregada. LED laranja intermi- tente A bateria está a carregar. Arranque

1. Prima o botão ON/OFF no produto durante 2segundos.

2. Verifique se a luz indicadora LED no produto está verde para se certificar

de que o produto está ligado. Para desligar o produto

1. Prima o botão ON/OFF no produto durante 2segundos.

2. Verifique se a luz indicadora LED no produto fica intermitente a branco. O

produto está desligado quando a luz indicadora LED se apaga. Manutenção Limpar o produto CUIDADO: Não utilize uma máquina de lavar de alta pressão nem água corrente para limpar o produto. Não utilize solventes para limpeza.

• Utilize um pano húmido para limpar o produto. 190 1685 - 004 - 26.10.2022Resolução de problemas Luz indicadora LED do produto A luz indicadora LED acende-se quando a capacidade da bateria do produto é inferior a 10%. Para apresentar a luz indicadora LED quando o estado de carga da bateria for superior a 10%, prima o botão ON/OFF durante 5 segundos. Luz fixa – o estado de carga da bateria é superior a 30%. Intermitência lenta – o estado de carga da bateria é de 10-30%. Intermitência rápida – o estado de carga da bateria é inferior a 10%. Luz Causa Solução Branco in- termitente 5 vezes A bateria está descarregada ou existe um erro. Prima o botão ON/OFF duran- te 5 segundos para ver o esta- do. LED azul O cabo delimitador da zona es- tá avariado ou não está ligado. Substitua ou ligue o cabo deli- mitador da zona. LED roxo O produto não consegue en- contrar o cabo delimitador para a área de trabalho. O ModoE- CO está ativado ou o intervalo da zona está incorreto. Verifique o cabo delimitador para a área de trabalho e sub- stitua o cabo delimitador se es- tiver avariado. Certifique-se de que o cabo delimitador para a área de tra- balho está corretamente insta- lado. Certifique-se de que a estação de carregamento do robô cor- ta-relva está ligada a uma to- mada de alimentação. Desative o ModoECO. 1685 - 004 - 26.10.2022 191Luz Causa Solução LED ver- melho A temperatura no produto está demasiado elevada. Coloque o produto numa área com proteção solar. Aguarde até que a temperatura do pro- duto baixe antes de ligar o pro- duto. Se o problema persistir, con- tacte o representante local da Husqvarna

Sintomas Sintoma Causa Solução O robô corta-relva para com a mensagem de erro "Problema do gera- dor de zona". A bateria do FlexiFence está fraca. O FlexiFen- ce não funciona quando a bateria está descarre- gada. O robô corta-rel- va pode cortar na zona interdita se o ligar antes de carregar o FlexiFen- ce. Carregue a bateria do FlexiFence antes de li- gar o robô corta-relva. O FlexiFence é auto- maticamente desligado porque a temperatura no FlexiFence é superi- or ao limite máximo. Coloque o produto nu- ma área com proteção solar. Aguarde até que a temperatura do produ- to baixe antes de ligar o produto. O robô corta-relva entra na zona do FlexiFence

Problema de transferên- cia de software. Prima o botão ON/OFF durante 15 segundos para reiniciar o produto. 192 1685 - 004 - 26.10.2022Armazenamento e eliminação Armazenar o produto ATENÇÃO: Coloque o produto numa área onde uma criança não consiga aceder ao mesmo.

1. Carregue a bateria do produto.

Limpe o produto. Consulte Limpar o produto na página 190

3. Armazene o produto num local seco, fechado e sem gelo.

• Utilize o sistema de reciclagem local.

• Não elimine a bateria como lixo doméstico normal. A bateria contém células de iões de lítio. CUIDADO: A bateria só pode ser removida por pessoal qualificado. Para obter mais informações sobre a remoção da bateria, consulte o seu representante Husqvarna. Especificações técnicas Dados do produto Tempo de funcionamento da bateria, aproxi- madamente, dias

Tensão de carregamento da bateria, V 5 Corrente de carregamento da bateria, A 1 1685 - 004 - 26.10.2022 193Dados do produto Tempo de carregamento da bateria, h 6 Código IP IPX4 Antena do cabo delimitador Banda de frequência de funcionamento, Hz 100-80000 Campo magnético máximo

, dBuA/m 82 Alimentação máxima de frequência de rá- dio

, mW a 60 m <25 Não é possível garantir total compatibilidade entre o produto e outros tipos de sistemas sem fios, tais como controlos remotos e transmissores de rádio. Especificação da unidade de fonte de ali- mentação Frequência, Hz, monofásico 50-60 Tensão de corrente elétrica, V AV 100-240 Tensão de saída, V CC 5 Corrente de saída, A 1 Potência de saída mínima, W 5 Conetor de saída USB-C

Medido em conformidade com a norma EN 303 447.

Potência de saída máxima ativa para antenas na banda de frequência em que o equipamento de rádio funciona. 194 1685 - 004 - 26.10.2022Acessórios Acessórios aprovados Quantidade Cabo delimitador, m 50

Estacas, unidades 100 Conetores, unidades 5 Garantia A garantia da Husqvarna cobre a funcionalidade deste produto por um período de 2 anos a partir da data de aquisição. A garantia cobre falhas graves relacionadas com os materiais ou com defeitos de fabrico. Dentro do período de garantia, substituímos ou reparamos o produto gratuitamente, desde que sejam cumpridos os seguintes termos:

O produto só pode ser utilizado em conformidade com as instruções deste Manual do utilizador. Esta garantia do fabricante não afeta direitos de garantia contra o concessionário.

• Os utilizadores finais ou terceiros não autorizados não podem tentar reparar o produto. Exemplos de falhas que não estão incluídas na garantia:

• Danos causados por infiltração de água devido à utilização de uma máquina de lavar de alta pressão.

• Danos causados por relâmpagos.

• Danos causados devido à não utilização de peças e acessórios originais Husqvarna.

• Danos causados pela alteração não autorizada ou adulteração do produto. Se ocorrer um erro com o seu produto Husqvarna, contacte o representante Husqvarna local para obter mais instruções. Tenha o recibo e o número de 1685 - 004 - 26.10.2022 195série do produto disponíveis quando contactar o representante Husqvarna local. Declaração UE de conformidade O abaixo-assinado, na qualidade de representante autorizado do fabricante, GARDENA Germany AB, PO Box 7454, S-103 92, Stockholm, Sweden

certifica por este meio que, ao sair da nossa fábrica, a(s) unidade(s) indicada(s) abaixo está(ão) em conformidade com as diretrizes uniformizadas da UE, os padrões de segurança da UE e os padrões específicos do produto. Este certificado deixa de ser válido se as unidades forem modificadas sem a nossa aprovação. Descrição Laço móvel Tipo/Modelo Automower

FlexiFence N.º de ref. 529880501 Diretiva da UE Descrição 2014/53/EU VERMELHO 2011/65/EU RoHS Normas uniformizadas:
