Automower EPOS Plugin Kit - Robô cortador HUSQVARNA - Manual de utilização gratuito

Tipo de produto	Kit de expansão EPOS para robô cortador de relva
Marca	Husqvarna
Modelos compatíveis	Automower 320/430X/450X NERA
Dimensões da estação de referência (C x L x A)	36 x 19 x 36 cm
Peso da estação de referência	0,88 kg
Peso do braço	0,33 kg
Alimentação elétrica - entrada	100-240 V CA, 50-60 Hz
Alimentação elétrica - saída	28 V CC, 1,3 A
Comprimento do cabo de baixa tensão	20 m
Índice de proteção da estação	IPX5
Índice de proteção da fonte de alimentação	IP44
Consumo elétrico	2 W
Bandas de frequência de rádio	Bluetooth 2,4 GHz, SRD 868/915 MHz
Alcance máximo estação-referência / cortador	500 m (vista desimpedida)
Temperatura de funcionamento	-20 °C a 45 °C
Temperatura de armazenamento	-20 °C a 70 °C
Altura de instalação mínima da estação	2 m
Número máx. de pontos de referência por zona	800
Número máx. total de pontos de referência	1000
Inclinação máxima de funcionamento	50 %
Garantia	2 anos
Manutenção	Limpeza com um pano húmido; verificação anual da instalação
Segurança	Utilização obrigatória de um disjuntor diferencial (DDFT); desligar antes da manutenção
Conteúdo do kit	Estação de referência, braço, suportes de montagem, EPOS Plug-in, parafusos, anilhas, fonte de alimentação 36 V, cabo de baixa tensão, manual

Perguntas frequentes - Automower EPOS Plugin Kit HUSQVARNA

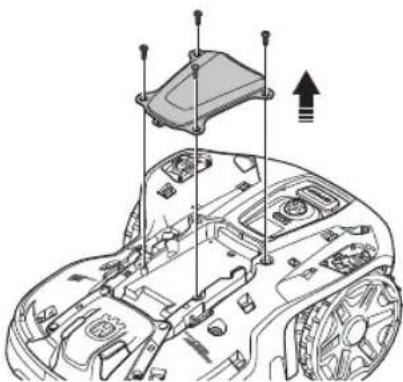

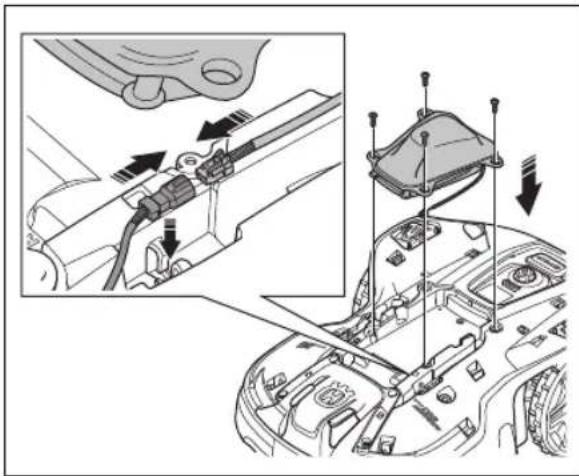

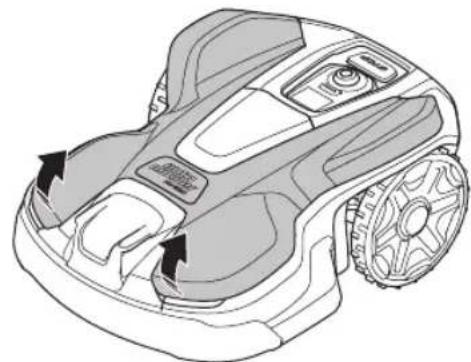

Como instalar o Plug-in EPOS no robô cortador de relva?

Remova a tampa superior do robô, retire a tampa de vedação do conector, ligue o cabo do plug-in, fixe-o com 4 parafusos (Torx 20), e depois coloque a tampa novamente.

Qual é a distância máxima entre a estação de referência e o robô?

Em condições de visibilidade desimpedida, a distância máxima é de 500 metros. Os obstáculos entre os dois reduzem este alcance.

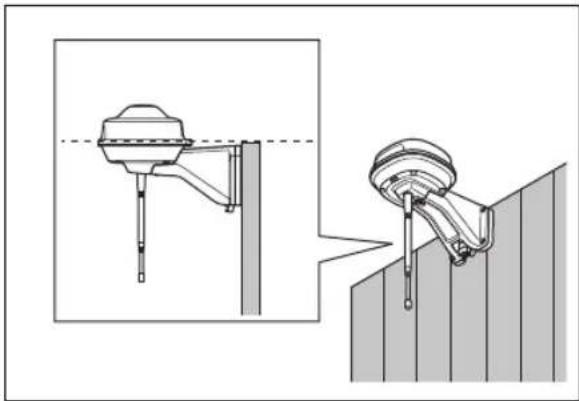

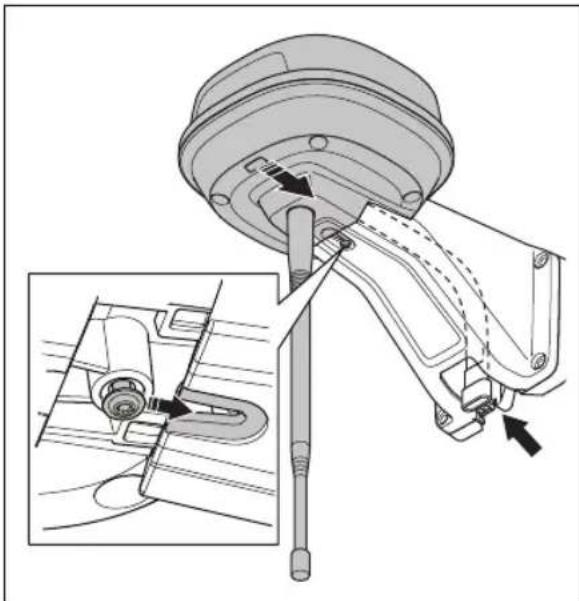

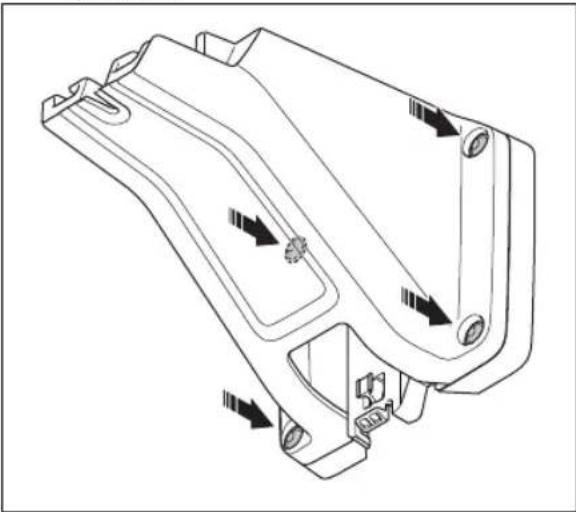

Pode-se instalar a estação de referência numa parede?

Sim, pode ser fixada numa parede ou num poste. Certifique-se de que a sua parte superior ultrapassa a parede e que tem uma vista desimpedida do céu de pelo menos 135 graus.

O que fazer se o LED da estação de referência piscar a vermelho?

Uma luz vermelha intermitente indica um erro. Desligue a alimentação, aguarde alguns instantes e volte a ligá-la. Se o problema persistir, contacte o seu revendedor autorizado.

Como limpar o kit EPOS?

Desligue primeiro a alimentação. Utilize um pano húmido para limpar as superfícies. Não utilize limpadores de alta pressão nem solventes.

Este kit é compatível com todos os robôs cortadores de relva Husqvarna?

Não, foi concebido especificamente para os modelos Automower 320, 430X e 450X NERA. Verifique a compatibilidade antes da compra.

Qual é a duração da garantia?

A garantia Husqvarna é de 2 anos a partir da data de compra, cobrindo defeitos de materiais ou de fabrico, sujeita ao cumprimento das instruções de utilização.

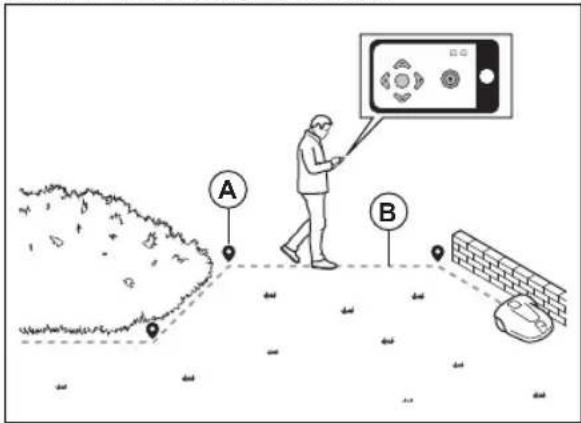

Como criar um mapa das zonas de trabalho?

Utilize a aplicação Automower Connect no modo appDrive. Desloque o robô à volta da zona adicionando pontos de referência. São necessários pelo menos 3 pontos para uma zona de trabalho. Em seguida, guarde o mapa.

O que fazer em caso de perda do sinal de satélite?

Verifique se a estação de referência tem uma vista desimpedida do céu. Certifique-se de que nenhum obstáculo (edifício, árvore) bloqueia o sinal. Na aplicação, pode consultar as mensagens de erro para um diagnóstico preciso.

Pode-se utilizar o cortador sem a estação de referência?

Não, a estação de referência é indispensável pois envia os dados de correção necessários para o posicionamento preciso do robô. Sem ela, o sistema EPOS não funciona.

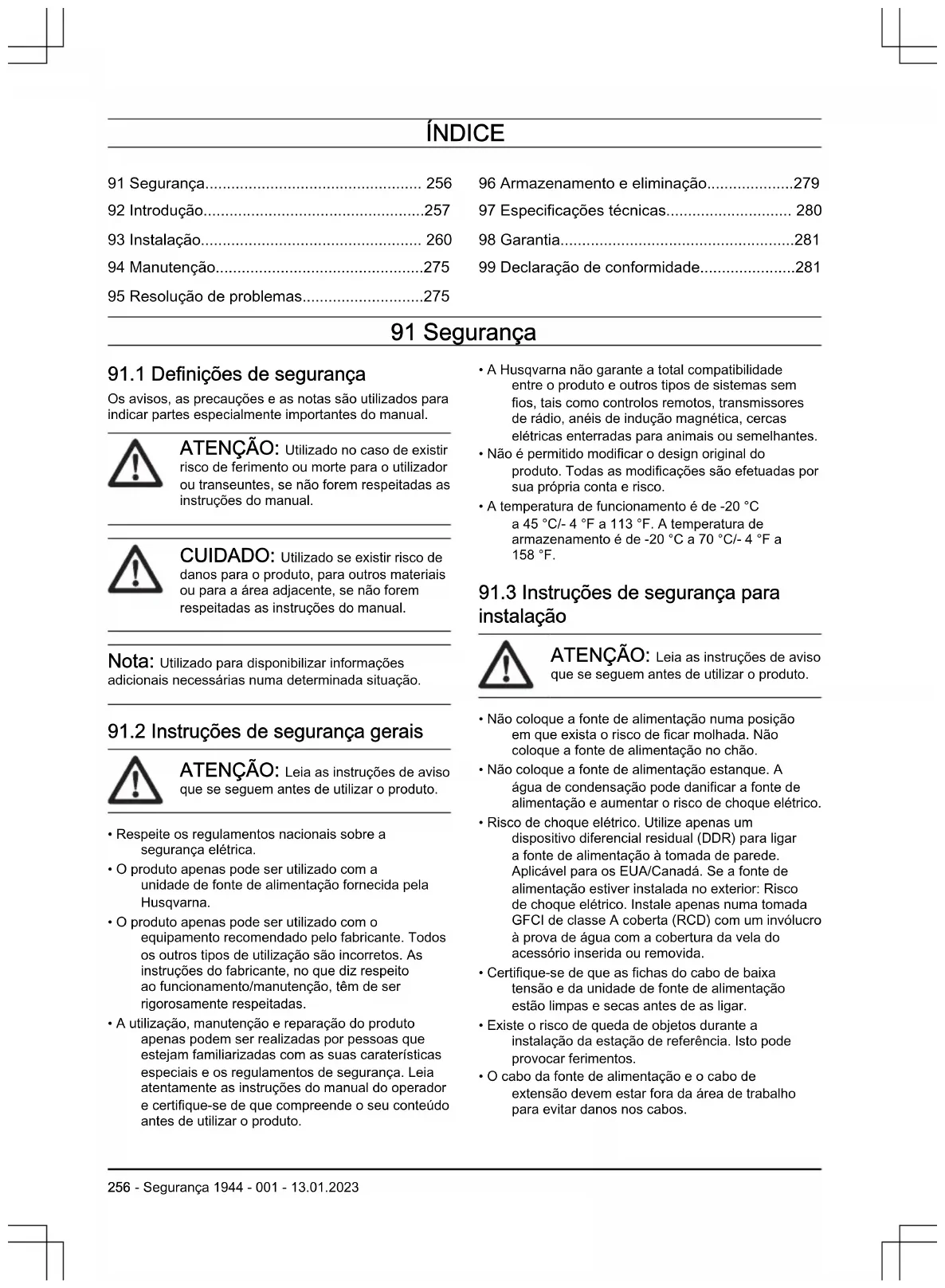

MANUAL DE UTILIZADOR Automower EPOS Plugin Kit HUSQVARNA

91 Segurança.... 256
92 Introdução....257
93 Instalação.... 260
94 Manutenção....275
95 Resolução de problemas....275

96 Armazenamento e eliminação....279
97 Especificações técnicas.... 280
98 Garantia....281
99 Declaração de conformidade....281

91 Segurança

91.1 Definições de segurança

Os avisos, as precauções e as notas são utilizados para indicar partes especialmente importantes do manual.

ATENÇÃO: Utilizado no caso de existir risco de ferimento ou morte para o utilizador ou transeuntes, se não forem respeitadas as instruções do manual.

CUIDADO: Utilizado se existir risco de danos para o produto, para outros materiais ou para a área adjacente, se não forem respeitadas as instruções do manual.

Nota: Utilizado para disponibilizar informações adicionais necessárias numa determinada situação.

91.2 Instruções de segurança gerais

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Respeite os regulamentos nacionais sobre a segurança elétrica.
• O produto apenas pode ser utilizado com a unidade de fonte de alimentação fornecida pela Husqvarna.
• O produto apenas pode ser utilizado com o equipamento recomendado pelo fabricante. Todos os outros tipos de utilização são incorretos. As instruções do fabricante, no que diz respeito ao funcionamento/manutenção, têm de ser rigorosamente respeitadas.

• A utilização, manutenção e reparação do produto apenas podem ser realizadas por pessoas que estejam familiarizadas com as suas características especiais e os regulamentos de segurança. Leia atentamente as instruções do manual do operador e certifique-se de que compreende o seu conteúdo antes de utilizar o produto.

• A Husqvarna não garante a total compatibilidade entre o produto e outros tipos de sistemas sem fios, tais como controlos remotos, transmissores de rádio, anéis de indução magnética, cercas elétricas enterradas para animais ou semelhantes.

• Não é permitido modificar o design original do produto. Todas as modificações são efetuadas por sua própria conta e risco.
• A temperatura de funcionamento é de -20 °C a 45 °C/- 4 °F a 113 °F. A temperatura de armazenamento é de -20 °C a 70 °C/- 4 °F a 158 °F.

91.3 Instruções de segurança para instalação

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Não coloque a fonte de alimentação numa posição em que exista o risco de ficar molhada. Não coloque a fonte de alimentação no chão.
• Não coloque a fonte de alimentação estanque. A água de condensação pode danificar a fonte de alimentação e aumentar o risco de choque elétrico.
• Risco de choque elétrico. Utilize apenas um dispositivo diferencial residual (DDR) para ligar a fonte de alimentação à tomada de parede. Aplicável para os EUA/Canadá. Se a fonte de alimentação estiver instalada no exterior: Risco de choque elétrico. Instale apenas numa tomada GFCI de classe A coberta (RCD) com um involucro à prova de água com a cobertura da vela do acessório inserida ou removida.
• Certifique-se de que as fichas do cabo de baixa tensão e da unidade de fonte de alimentação estão limpas e secas antes de as ligar.
• Existe o risco de queda de objetos durante a instalação da estação de referência. Isto pode provocar ferimentos.
• O cabo da fonte de alimentação e o cabo de extensão devem estar fora da área de trabalho para evitar danos nos cabos.

- Existe o risco de queda ao instalar a estação de referência numa posição elevada. Certifique-se de que está numa posição estável quando instalar a estação de referência.

91.4 Instruções de segurança para manutenção

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

- Desligue o produto da fonte de alimentação antes de proceder à limpeza ou manutenção do produto.

91.5 Em caso de trovoada

Para diminuir o risco de danos nos componentes elétricos da estação de referência, recomenda-se desligar a fonte de alimentação da estação de referência, caso exista o risco de trovoada. Ligue novamente a fonte de alimentação quando não existir risco de trovoada.

92 Introdução

92.1 Introdução

Número de série:
Número do produto:

O número de série encontra-se na etiqueta de tipo do produto e na embalagem do produto. Utilize o número de série para registar o seu produto em www.husqvarna.com.

92.1.1 Apoio

Para apoio relativamente ao produto, contacte o seu revendedor com assistência técnica da Husqvarna.

92.1.2 Descrição do produto

Nota: A Husqvarna atualiza regularmente o aspeto e o funcionamento dos produtos. Consulte Apoio na página 257.

Este kit inclui uma estação de referência EPOS™ e um EPOS™ Plug-in a instalar no seu robô corta-relva 320/430X/450X NERA. A estação de referência EPOS™ recebe sinais de satélite e envia dados de correção

para o robô corta-relva. O EPOS™ Plug-in utiliza sinais de satélite e os dados de correção da estação de referência para o posicionamento.

92.1.3 Descrição do sistema

O sistema EPOST™ contém um robô corta-relva, uma estação de carregamento e uma estação de referência. O robô corta-relva e a estação de referência recebem sinais de satélite para posicionamento. A estação de referência está parada e envia dados de correção para o robô corta-relva, para obter uma posição exata do corta-relva. A área de trabalho é criada virtualmente numa aplicação através da utilização do produto e da adição de pontos de passagem para criar um mapa.

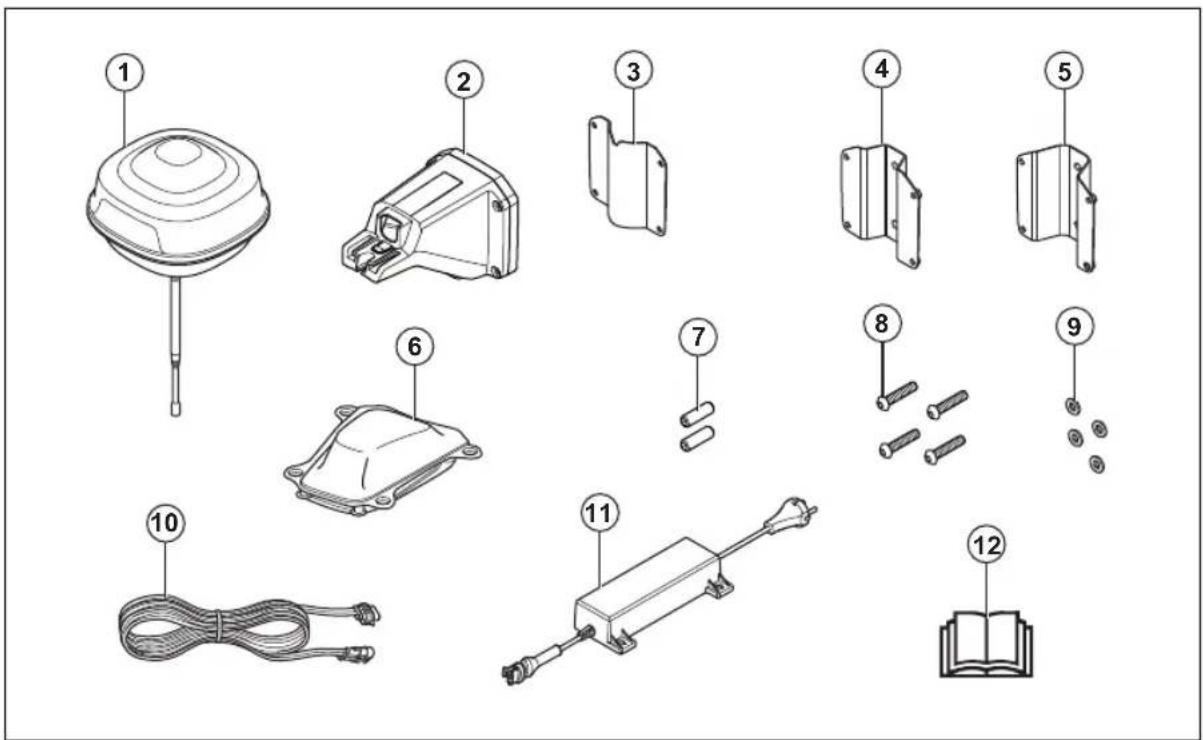

92.1.4 Vista geral do produto

1. Estação de referência
2. Braço
3. Suporte de apoio
4. Suporte para poste pequeno, para postes com 32-44 mm / 1.26-1.73 pol.
5. Suporte para poste pequeno, para postes com 44-55 mm / 44-55 pol.

6. Automower ® EPOS™ Plug-in

7. Parafusos

8. Parafusos
9. Anilhas
10. Fonte de alimentação 71
11. Cabo de baixa tensão
12. Manual do utilizador

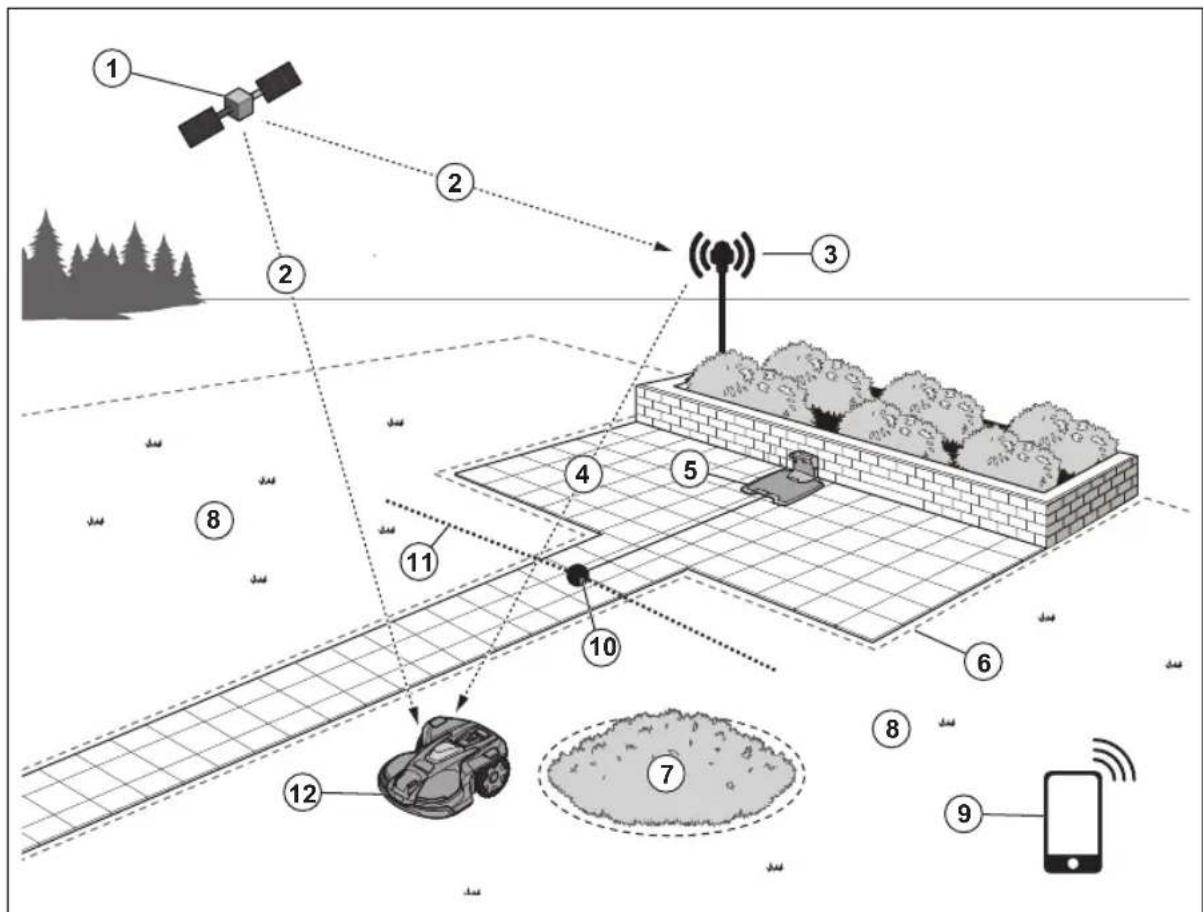

92.1.5 Visão geral do sistema

1. Satélites
2. Sinais de satélite
3. Estação de referência
4. Dados de correção
5. Estação de carregamento 72
6. Limite virtual
7. Zona interdita
8. Área de trabalho
9. Dispositivo móvel 73
10. Ponto de acoplamento
11. Percurso de transporte
12. Robô corta-relva com kit EPOS ^TM Plug-in ^74

92.1.6 Símbolos no produto

Estes símbolos podem ser encontrados no produto. Certifique-se de que os compreende.

O produto está em conformidade com as Diretivas UE aplicáveis.

O produto está em conformidade com as Diretivas do Reino Unido aplicáveis.

Não é permitido eliminar o produto como lixo doméstico normal. Respeite os regulamentos nacionais e utilize o sistema de reciclagem local.

Utilize uma fonte de alimentação amovível conforme especificado na etiqueta de tipo adjacente ao símbolo.

O chassis contém componentes sensíveis a descarga eletrostática (ESD). O chassis só deve ser aberto e vedado por um técnico de manutenção autorizado. A garantia não será aplicável se o vedante estiver partido.

Nota: Os restantes símbolos/autocolantes existentes no produto dizem respeito às exigências de homologação de alguns países.

92.1.7 Símbolos na aplicação

Mostra a força do sinal de rádio que o produto recebe da estação de referência.

O estado é EPOS confirmado. O produto tem uma posição e direção exatas. Isto é necessário para que o produto funcione automaticamente e para a instalação dos elementos do mapa.

O estado é Ação do EPOS necessária. O produto tem uma posição exata, mas para obter uma direção exata, é necessário utilizar o produto de forma manual ou automática.

O estado é A procurar EPOS. O produto não tem uma posição exata e está à procura dos sinais de satélite e dos dados de correção para obter uma posição exata.

93 Instalação

93.1 Introdução - Instalação

ATENÇÃO: Certifique-se de que lê e compreende o capítulo sobre segurança antes de instalar o produto.

ATENÇÃO: Antes de instalar o produto, leia e compreenda o capítulo sobre segurança do robô corta-relva no manual.

CUIDADO: Utilize material de instalação e peças sobresselentes originais.

Nota: Para mais informações sobre a instalação, consulte www.husqvarna.com.

93.2 Componentes principais para a instalação

A instalação inclui os seguintes componentes:

- Robô corta-relva ^75 que corta o relvado automaticamente.

- Estação de carregamento 76que carrega o produto.

- Unidade de fonte de alimentação ^77 que é ligada à estação de carregamento e a uma tomada de alimentação de 100-240 V.

- Unidade de fonte de alimentação que é ligada à estação de referência e a uma tomada de alimentação de 100-240 V.

- Estação de referência, que recebe sinais de satélite e envia dados de correção para o robô corta-relva.

- Automower ® EPOS™ Plug-in.

- Dispositivo móvel com a aplicação Automower Connect para efetuar a instalação e a configuração do produto.

93.3 Preparar a instalação

CUIDADO: Os buracos com água no relvado podem provocar danos no produto.

CUIDADO: Leia o capítulo sobre instalação antes de iniciar a mesma.

- Elabore um plano da área de trabalho e inclua todos os obstáculos. Tal permite verificar

mais facilmente onde colocar a estação de carregamento, a estação de referência e os limites virtuais.

• Marque no plano onde pretende colocar a estação de carregamento, a estação de referência, o ponto de manutenção, os percursos de transporte e os limites virtuais para as áreas de trabalho e zonas interditas.
• Siga as instruções relativas a distâncias entre objetos causadores de obstrução.
• Preencha os buracos no relvado para o nivelar.
• Corte a relva antes de instalar o produto. Certifique-se de que a relva tem no máximo 10 cm/4 pol.

Nota: Nas primeiras semanas após a instalação, o nível sonoro emitido pelo produto a cortar a relva pode ser superior ao habitual. O nível sonoro diminui após algum tempo.

93.4 Analisar onde colocar a estação de referência

CUIDADO: Se existir um para-rajos nas proximidades, não instale a estação de referência a uma altura superior à do para-rajos.

CUIDADO: Não instale a estação de referência num mastro. Os movimentos da estação de referência irão afetar os dados de correção enviados ao produto com a posição exata.

• Instale a estação de referência num objeto fixo que não se consiga deslocar nem rodar.

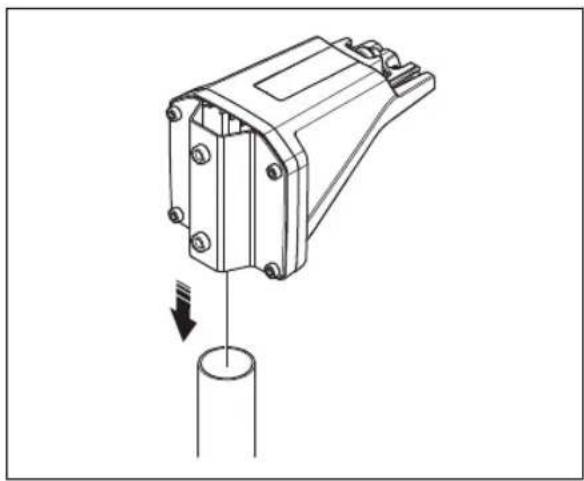

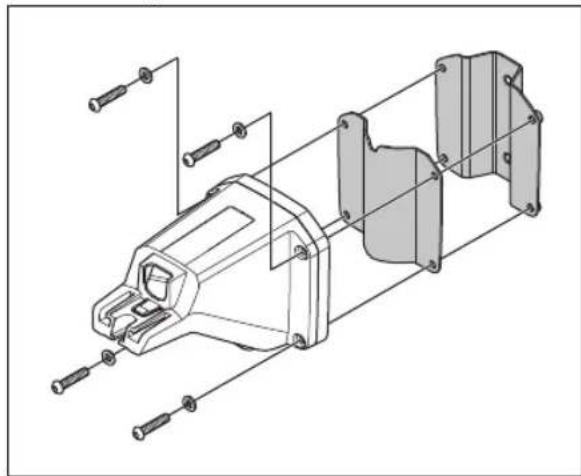

• Instale a estação de referência num poste ou numa parede. O poste deve ter 32-55 mm/1.26-2.16 pol. de diâmetro para encaixar nas fixações da estação de referência.

Nota: Se a estação de referência estiver instalada numa parede, a respetiva parte superior tem de estar acima da parede. Os objetos metálicos podem causar interferência com o sinal da estação de referência.

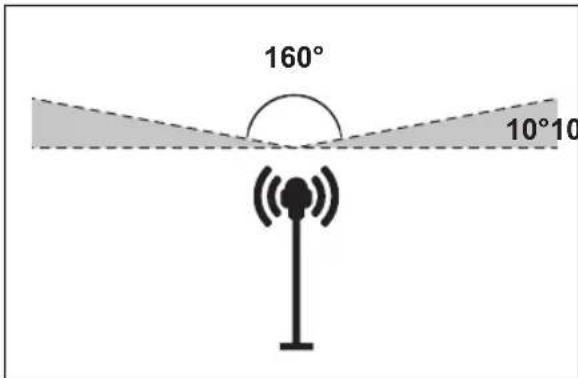

- Certifique-se de que a estação de referência tem uma vista desimpedida para o céu. É necessária uma vista desimpedida para o céu de, no mínimo, 135 graus. Recomendamos que exista uma vista desimpedida para o céu em todas as direções com um ângulo de elevação superior a 10°.

• Instale a estação de referência a uma altura mínima de 2 m/6.5 pés.
• A distância máxima entre a estação de referência e o produto é de 500 m/1640 pés quando existe uma linha de visão desimpedida. Os objetos entre a estação de referência e o produto diminuem esta distância.

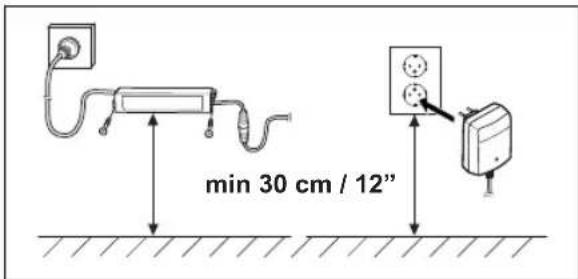

93.5 Analisar onde colocar a fonte de alimentação

• Coloque a fonte de alimentação numa área com telhado e proteção contra o sol e a chuva.
• Coloque a fonte de alimentação numa área com bom fluxo de ar.
• Utilize um dispositivo diferencial residual (DDR) quando ligar a fonte de alimentação à tomada de alimentação.
• Aumente o cabo de baixa tensão, se necessário. O cabo de baixa tensão pode ser aumentado até 100 m/328 pés.

93.6 Analisar onde colocar a estação de carregamento

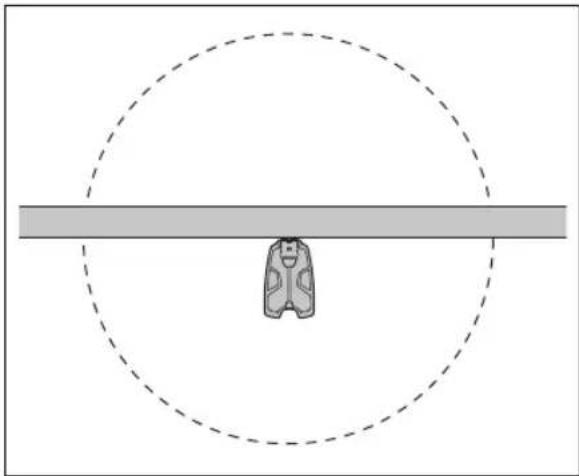

- Pode colocar a estação de carregamento na área de trabalho ou fora da área de trabalho. Não é necessário um percurso de transporte se a estação de carregamento for colocada na área de trabalho (A). Não é necessário um percurso de transporte se o produto estiver totalmente na área de trabalho quando se encontra no ponto de acoplamento da estação de carregamento. Se a estação de carregamento e o ponto de acoplamento (B) não estiverem na área de trabalho, tem de instalar um percurso de transporte (C).

A B C

• Pode colocar a estação de carregamento numa casa do Automower®.

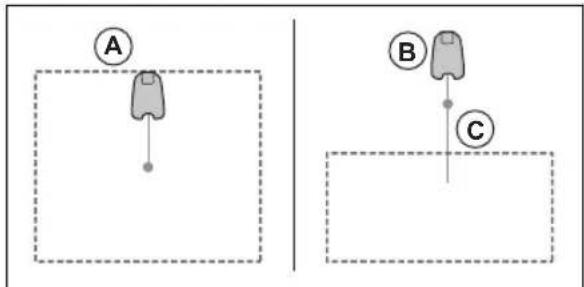

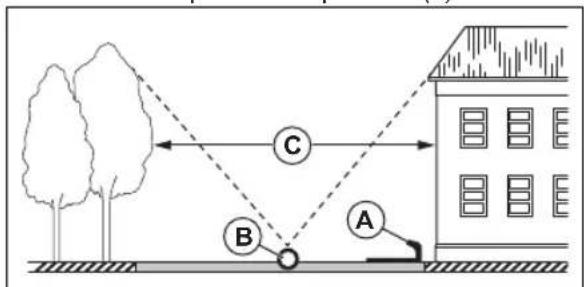

• Coloque a estação de carregamento (A) onde o ponto de acoplamento (B) tiver uma vista desimpedida para o céu. O ponto de acoplamento da estação de carregamento (B) é o ponto em que o produto para após fazer marcha-atrás a partir da estação de carregamento. A distância de inversão pode ser definida para 70-250 cm / 28-98 polegadas. Certifique-se de que existe uma distância mínima de 3 m (C) entre os objetos que apresentam uma altura superior a 1 m / 3.3 pés em torno do ponto de acoplamento (B).

• Se for necessário impedir o funcionamento do produto numa parte da área de acoplamento, coloque uma parede de proteção com um mínimo de 15 cm/6 pol. de altura. A área de acoplamento (A) é uma área circular em torno da estação de carregamento com um raio de 3 m/ 9.8 pés.

Nota: O produto utiliza o sinal da estação de carregamento para procurar a estação de carregamento quando esta se encontra na área de acoplamento.

• Coloque a estação de carregamento perto de uma tomada de alimentação.
• Coloque a estação de carregamento numa superfície nivelada.
• A placa base da estação de carregamento não pode estar torcida.

max. 5 cm / 2" max. 5 cm / 2"

- Se a área de trabalho tiver 2 partes separadas com um declive acentuado, a Husqvarna recomenda que coloque a estação de carregamento na secção inferior.

CUIDADO: Não instale a estação de carregamento em locais onde existam objetos metálicos no solo. Os objetos metálicos podem causar interferência com o sinal da estação de carregamento.

93.7 Analisar onde colocar a fonte de alimentação

CUIDADO: Certifique-se de que as lâminas do produto não cortam o cabo de baixa tensão.

CUIDADO: Não coloque o cabo de baixa tensão numa bobina ou por baixo da placa da estação de carregamento. A bobina provoca interferência com o sinal da estação de carregamento.

• Coloque a fonte de alimentação numa área com telhado e proteção contra o sol e a chuva.
• Coloque a fonte de alimentação numa área com bom fluxo de ar.
• Utilize um dispositivo diferencial residual (DDR) com uma corrente de disparo máxima de 30 mA quando ligar a fonte de alimentação à tomada de alimentação.

Estão disponíveis cabos de baixa tensão com diferentes comprimentos como acessórios.

93.8 Examinar onde instalar os limites virtuais

CUIDADO: Se a área de trabalho for adjacente a corpos de água, declives,

precipícios ou estradas públicas, tem de existir uma parede de proteção. A parede tem de ter no mínimo 15 cm/6 pol. de altura.

CUIDADO: Não permita que o produto funcione sobre cascalho.

• Para um funcionamento cuidado e sem ruído, isole todos os obstáculos, tais como árvores, raízes e pedras.
• Elabore um plano da área de trabalho antes de instalar os limites virtuais.

93.9 Instalar objetos do mapa próximos de edifícios e árvores

Quando o produto se encontra em funcionamento, este deve ter uma vista desimpedida para o céu de forma que seja possível utilizar os sinais de satélite para efetuar a navegação.

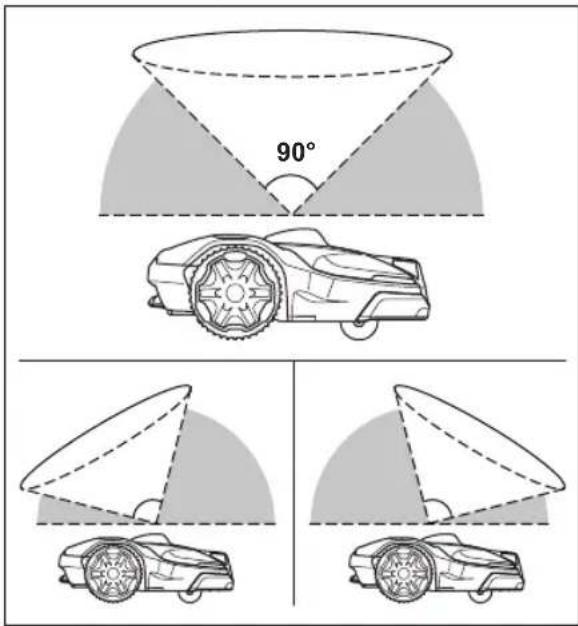

- Certifique-se de que uma secção de 90° do céu se encontra desimpedida.

90°

Nota: Objetos com uma altura inferior a 1 m / 3.3 pés não interferem com o funcionamento do produto.

Nota: As copas das árvores com um diâmetro inferior a 4 m / 13 pés não interferem com o funcionamento do produto. Se existirem várias árvores pequenas agrupadas numa determinada área e o diâmetro conjunto das suas copas for inferior a 4 m / 13 pés, estas não interferem com o funcionamento do produto.

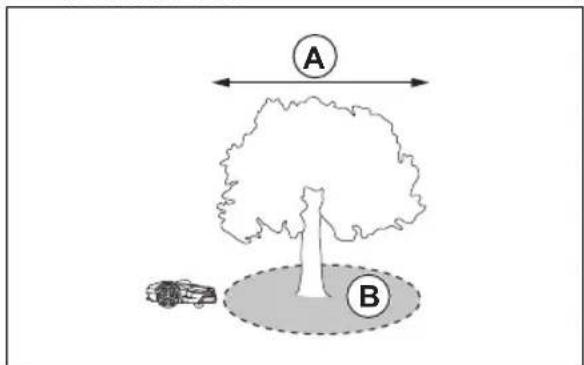

- Para árvores com copas de diâmetro superior a 4 m / 13 pés (A), crie uma zona a evitar (B) em torno das árvores.

A B

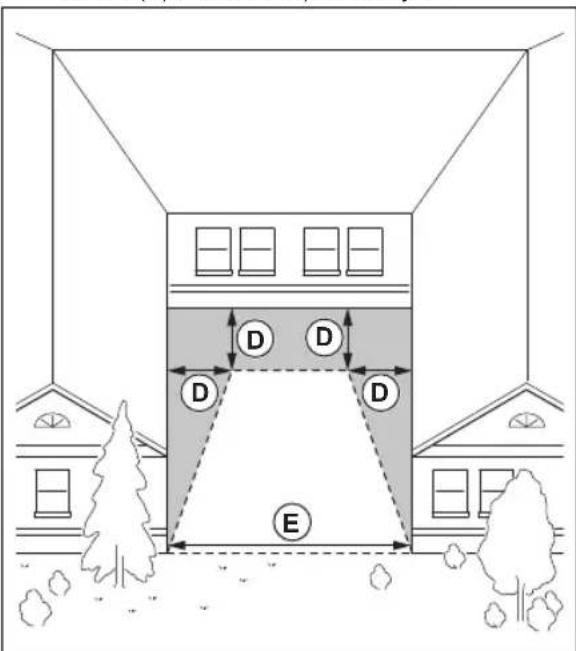

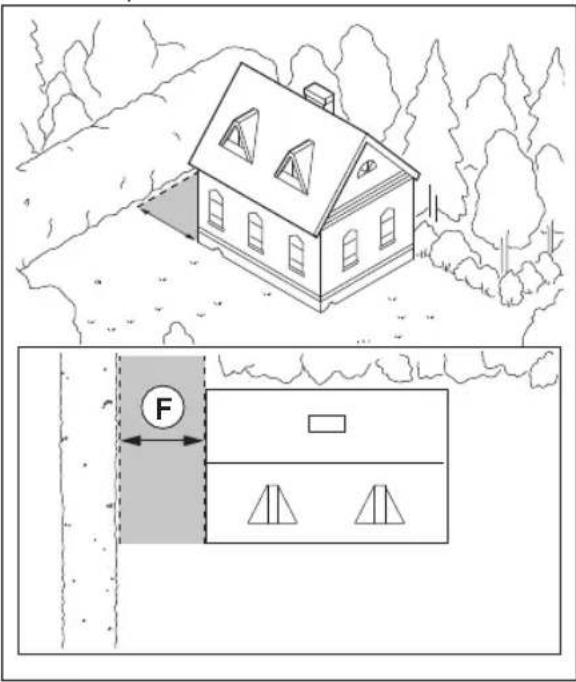

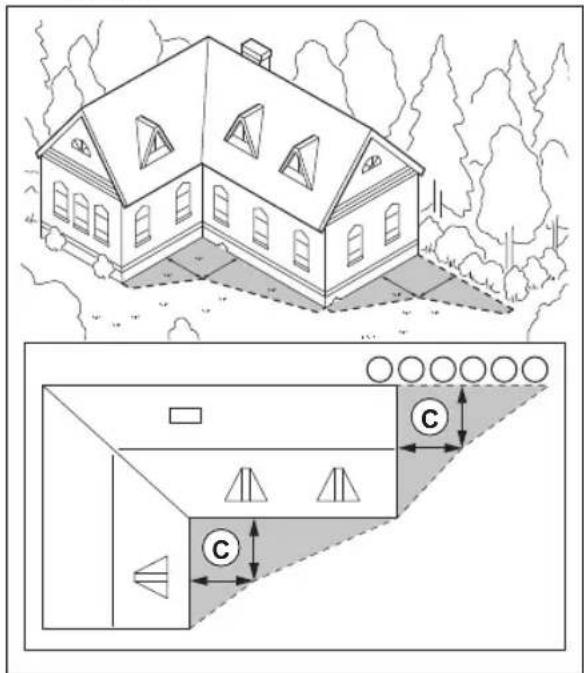

- Para objetos em forma de L com uma altura superior a 1 m / 3.3 pés, instale um limite virtual a uma distância mínima (C) de 1.5 m / 5 pés dos mesmos.

- Para instalar limites virtuais numa área que inclui um objeto em forma de U com uma altura superior a 1 m / 3.3 pés, certifique-se de que a respetiva distância (E) é de, no mínimo, 6 m / 20 pés. Se o objeto apresentar uma altura superior a 3 m / 10 pés, certifique-se de que a respetiva distância (E) corresponde ao dobro da altura do objeto mais

elevado. Instale o limite virtual a uma distância mínima (D) de 1.5 m / 5 pés do objeto.

- Para áreas entre objetos superiores a 1 m / 3.3 pés, a distância (F) tem de ser, no mínimo, de 4 m / 13 pés.

Nota: Para áreas com uma largura inferior a 4 m / 13 pés, é possível efetuar um percurso de transporte para que o robô corta-relva passe sem cortar.

93.9.1 Passagens

Uma passagem é uma secção com limite virtual em cada lado que liga 2 partes da área de trabalho. A passagem tem de ter, no mínimo, 2 m/ 6.5 pés de largura para obter bons resultados de corte.

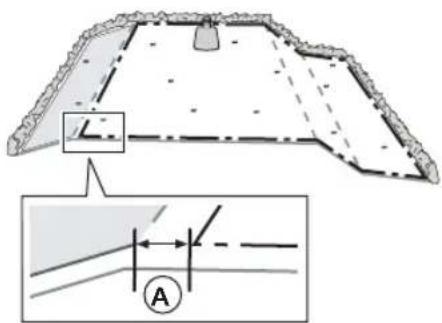

93.9.2 Instalar os elementos do mapa num declive

O produto pode ser utilizado em declives de 50%. Não inclua declives demasiado ingremes na área de trabalho. Os declives demasiado ingremes podem ser isolados como zonas interditas. O cálculo do declive (em %) resulta da divisão da altura por cada m. Exemplo: 10 cm/100 cm = 10%.

• Para declives com uma inclinação superior a 50% na área de trabalho, isole o declive com uma zona interdita.
• Para declives com uma inclinação superior a 25% ao longo da extremidade exterior do relvado. Para a instalação do limite virtual, utilize o produto com a roda traseira a 5 cm/2 pol. (A) da extremidade.

- Para declives adjacentes a uma estrada pública, coloque uma vedação ou parede de proteção ao longo da extremidade exterior do declive.

93.10 Instalar o produto

1. Instale o EPOS ^TM Plug-in. Consulte Instalar o plug-in EPOS na página 265.
2. Instale a aplicação Automower ^® Connect no seu dispositivo móvel. Consulte Automower ^® Connect na página 266
3. Emparelhe o produto e a aplicação Automower® Connect. Efetue a configuração da EPOS™ na aplicação Automower® Connect. Consulte Para efetuar a configuração da EPOS™ na página 266.

4. Instale a estação de carregamento. Consulte Instalar a estação de carregamento na página 266.

5. Instale a estação de referência. Consulte Instalação da estação de referência na página

7. Elabore um mapa com áreas de trabalho, zonas interditas, percursos de transporte e pontos de manutenção. Consulte Instalação dos elementos do mapa na página 271.
8. Utilize a aplicação Automower ^® Connect para efetuar as definições do produto. Consulte Automower ^® Connect na página 266.

Nota: Para obter mais informações sobre as definições na aplicação, consulte o manual do utilizador do robô corta-relva.

93.10.1 Ferramentas de instalação

• Chave de parafusos, Torx 20.
- Chave Allen, 4 mm, incluída na embalagem.
- Chave Allen, 8 mm, incluída na embalagem.

93.10.2 Instalar o plug-in EPOS

1. Remova a cobertura superior do robô corta-relva.

1. Remova os 4 parafusos (Torx20) e a placa de cobertura.

1. Remova o tampão de vedação no conetor.
2. Ligue o cabo do plug-in EPOS ao robô corta-relva.

93.10.3 Para efetuar a configuração da EPOS™

Quando o produto é LIGADO pela primeira vez, existem algumas definições básicas a fazer antes de o produto poder começar a funcionar. É necessário emparelhar o produto e a aplicação Automower® Connect para instalar objetos no mapa, alterar as definições e utilizar o produto. Utilize a aplicação Automower® Connect no seu dispositivo móvel ou na aplicação.

1. LIGUE o produto.

Nota: O modo de operação de emparelhamento por Bluetooth® do produto é ativado durante 3 minutos. Se a operação de emparelhamento entre o produto e o dispositivo móvel não for concluída em 3 minutos, DESLIGUE o produto e, em seguida, LIGUE o produto.

1. Inicie sessão na sua conta Husqvarna na aplicação Automower® Connect.
2. Ligue o Bluetooth ® no seu dispositivo móvel.
3. Selezione Os meus corta-relvas na aplicação Automower® Connect e adicione o seu produto.
4. Introduza o código PIN de fábrica.
5. Siga as instruções para a configuração da EPOS na aplicação Automower® Connect. Efetue uma operação de emparelhamento entre a estação de referência e a estação de carregamento e instale os objetos do mapa.

Nota: Apenas é necessário emparelhar a aplicação Automower® Connect e o produto uma vez.

93.10.4 Automower® Connect

A Automower® Connect é uma aplicação gratuita para o seu dispositivo móvel. Utilize a aplicação para

a instalação, as definições e o funcionamento do produto. Também pode encontrar mais informações, por exemplo, sobre alarmes e estatísticas na aplicação Automower® Connect.

A aplicação fornece 2 modos de cometividade: cometividade de rede móvel de longo alcance e cometividade Bluetooth® de curto alcance.

- Painel de navegação que mostra o estado atual do produto e o estado de carga da bateria.

Nota: Nem todos os países suportam a ligação de rede móvel para o Automower® Connect devido a sistemas de rede móvel específicos das regiões. A assistência da vida útil do Automower® Connect incluída aplica-se apenas se existir um subfornecedor de disponível na área operacional.

93.10.5 Instalação da estação de carregamento

Deve ler e compreender as instruções sobre a estação de carregamento. Consulte Analisar onde colocar a estação de carregamento na página 261.

CUIDADO: Não faça furos novos na placa da estação de carregamento.

CUIDADO: Não coloque os pés na placa base da estação de carregamento.

ATENÇÃO: Certifique-se de que as fichas do cabo de baixa tensão e da unidade de fonte de alimentação estão limpas e secas antes de as ligar.

Para ligar a fonte de alimentação utilize apenas uma tomada de alimentação ligada a um dispositivo diferencial residual (DDR).

93.10.5.1 Instalar a estação de carregamento

CUIDADO: Não faça furos novos na placa da estação de carregamento.

CUIDADO: Não coloque os pés na placa base da estação de carregamento.

ATENÇÃO: Certifique-se de que as fichas do cabo de baixa tensão e da unidade de fonte de alimentação estão limpas e secas antes de as ligar.

Para ligar a fonte de alimentação utilize apenas uma tomada de alimentação ligada a um dispositivo diferencial residual (DDR).

1. Deve ler e compreender as instruções sobre a estação de carregamento. Consulte Analisar onde colocar a estação de carregamento na página 261.

2. Coloque a estação de carregamento na área selecionada.

Nota: Não prenda a estação de carregamento ao solo com os parafusos até que o cabo de guia esteja instalado.

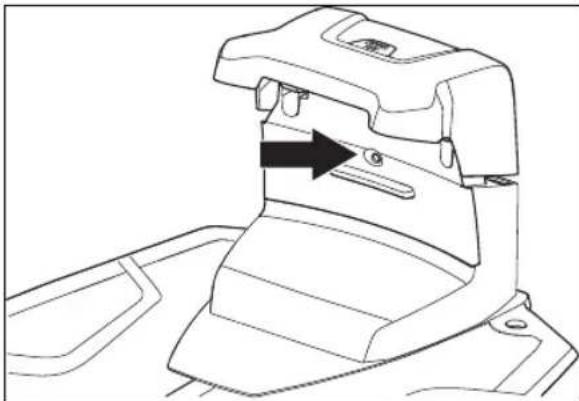

1. Abra a cobertura na parte dianteira da estação de carregamento.

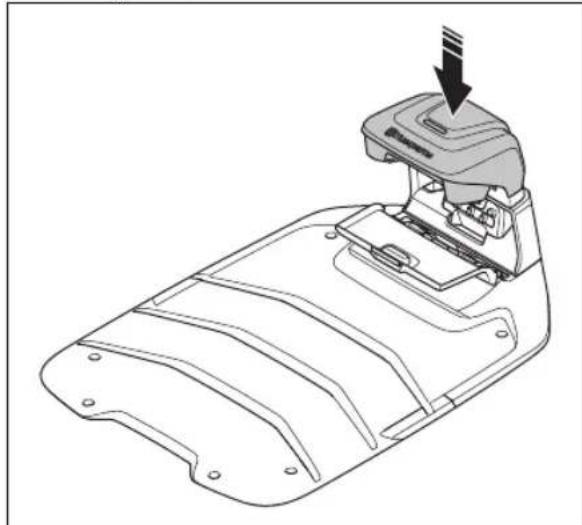

2. Coloque a parte superior da estação de carregamento.

1. Incline a parte superior da estação de carregamento.

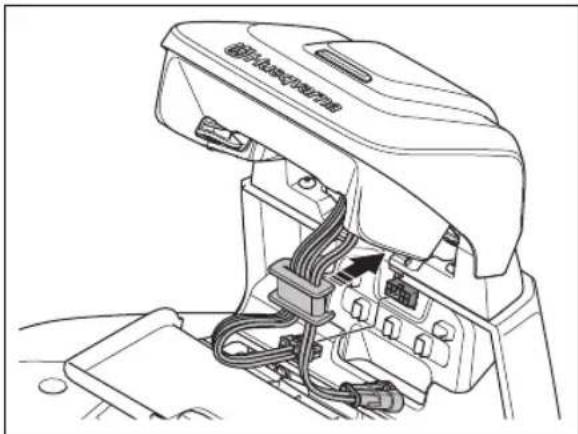

2. Coloque a anilha com os cabos na devida posição.

3. Ligue o cabo à estação de carregamento.

1. Ligue o cabo de baixa tensão à estação de carregamento.

2. Feche a cobertura na parte dianteira da estação de carregamento.

3. Coloque a fonte de alimentação a uma altura mínima de 30 cm / 12 pol.

min 30 cm / 12"

1. Ligue o cabo da fonte de alimentação a uma tomada de alimentação de 100 - 240 V.

Nota: O produto pode ser colocado na estação de carregamento para carregar enquanto instala o cabo delimitador.

1. Fixe o cabo de baixa tensão ao chão com estacas ou enterre-o.

2. Ligue os fios à estação de carregamento após concluir a instalação do cabo delimitador e do cabo de guia.

3. Prenda a estação de carregamento ao solo com os parafusos fornecidos após instalar o cabo de guia.

93.10.5.2 Para efetuar uma inspeção visual da estação de carregamento

1. Certifique-se de que a luz indicadora LED na estação de carregamento tem uma luz verde.

1. Se a luz indicadora LED não tiver uma luz verde, faça uma verificação da instalação. Consulte Para efetuar uma inspeção visual da estação de carregamento na página 267 e Para efetuar uma inspeção visual da estação de carregamento na página 267.

93.10.6 Instalação da estação de referência

A estação de referência pode ser instalada num poste ou numa parede.

CUIDADO: Os movimentos da estação de referência irão afetar os dados de correção enviados ao produto com a posição exata. A estação de referência tem de ser instalada com firmeza no poste ou na parede.

CUIDADO: Os itens no mapa mudam de posição se mover a estação de referência. Ajuste os itens no mapa ou volte a efetuar a instalação na aplicação Automower® Connect.

93.10.6.1 Instalar a estação de referência numa parede

Nota: Como os materiais da parede variam, os parafusos para fixação à parede não estão incluídos.

1. Segure o braço da estação de referência na parede onde a vai fixar. Efetue 4 marcas na parede onde irá fixar os 4 parafusos.

Nota: Se a estação de referência estiver instalada numa parede, a respetiva parte superior tem de estar acima da parede.

1. Perfure 4 orifícios na parede para os 4 parafusos.
2. Instale a estação de referência na parede com os 4 parafusos.

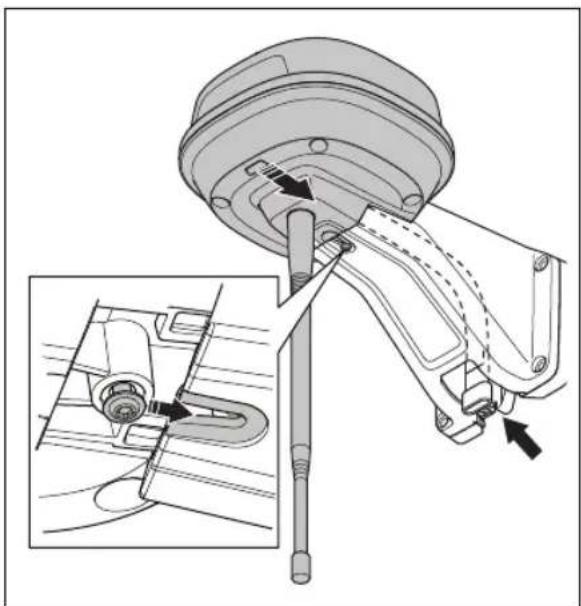

1. Coloque o cabo da estação de referência através da ranhura no braço e instale a estação de referência no braço.

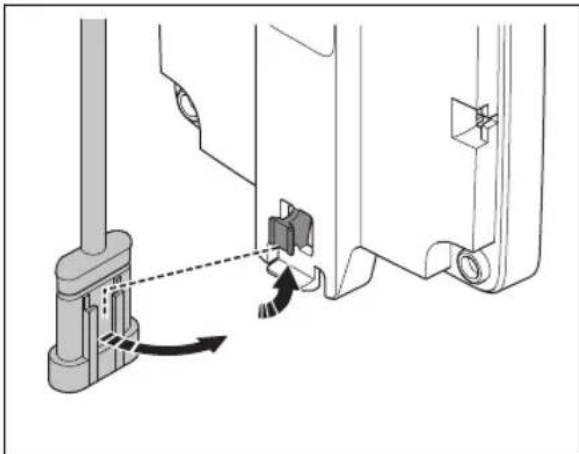

1. Fixe o conetor aos grampos do braço.

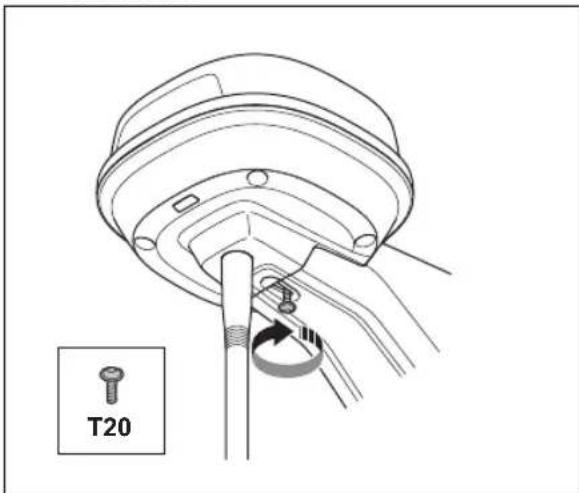

1. Aperte o parafuso (Torx 20) no braço da estação de referência.


1. Ligue o cabo de baixa tensão à estação de referência e à fonte de alimentação.

2. Fixe o cabo de baixa tensão à parede com abraçadeiras, a partir da estação de referência até à fonte de alimentação.

CUIDADO: Se o cabo de baixa tensão não estiver bem apertado com abraçadeiras, pode ficar danificado com ventos fortes.

1. Coloque a fonte de alimentação a uma altura de 30-200 cm/1-6.5 pés em relação ao solo. Consulte Analisar onde colocar a fonte de alimentação na página 261.

2. Ligue o cabo da fonte de alimentação a uma tomada de alimentação de 100 - 240 V.

3. Aguarde até que o indicador LED de estado fique verde permanente. Primeiro, o indicador LED de estado fica verde intermitente durante alguns minutos. Consulte Luz indicadora LED na estação de referência na página 279.

93.10.6.2 Instalar a estação de referência num poste

1. Fixe o poste com firmeza a uma parede, um telhado ou ao solo. Certifique-se de que o poste não se consegue mover nem ser deslocado acidentalmente.

2. Fixe o suporte de apoio e um dos suportes para postes ao braço com os 4 parafusos (chave Allen de 4 mm).

Nota: Os suportes para postes estão disponíveis em 2 tamanhos para se adaptarem a diferentes dimensões do poste. Seleccione o suporte para poste aplicável para a sua instalação.

1. Coloque o braço na parte superior do poste.

Nota: A estação de referência tem de ser instalada na parte superior do poste.

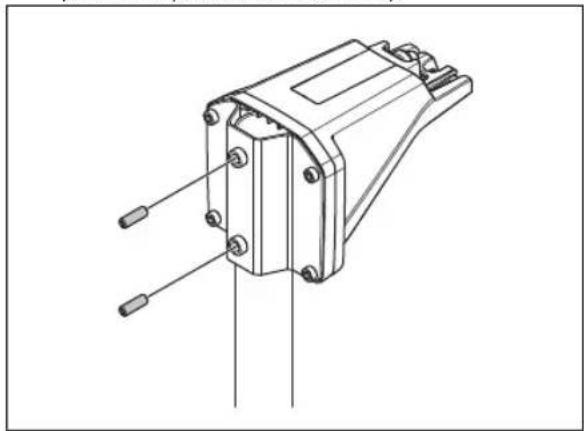

1. Fixe a estação de referência ao poste com os 2 parafusos (chave Allen de 4 mm).


1. Puxe o cabo da estação de referência através da ranhura no braço e instale a estação de referência no braço.

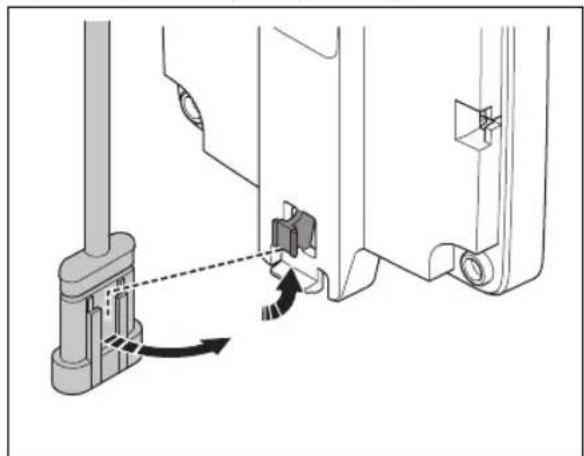

1. Fixe o conetor aos grampos do braço.

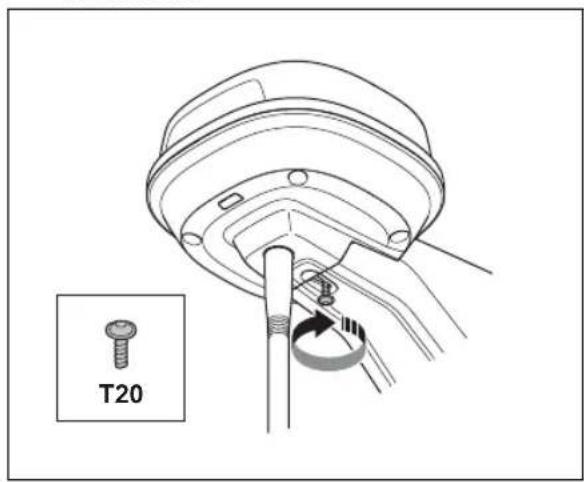

1. Aperte o parafuso (Torx 20) no braço da estação de referência.


T20

1. Ligue o cabo de baixa tensão à estação de referência e à fonte de alimentação. Consulte Analisar onde colocar a fonte de alimentação na página 261.

2. Fixe o cabo de baixa tensão ao poste com abraçadeiras, a partir da estação de referência até à fonte de alimentação.

CUIDADO: Se o cabo de baixa tensão não estiver bem apertado com abraçadeiras, pode ficar danificado com ventos fortes.

1. Coloque a fonte de alimentação a uma altura de 30-200 cm/1-6.5 pés em relação ao solo. Consulte Analisar onde colocar a fonte de alimentação na página 263
2. Ligue o cabo da fonte de alimentação a uma tomada de alimentação de 100 - 240 V.
3. Aguarde até que o indicador LED de estado fique verde permanente. Primeiro, o indicador LED de estado fica verde intermitente durante alguns minutos. Consulte Luz indicadora LED na estação de referência na página 279.

93.10.7 Instalação dos elementos do mapa

Leia e compreenda as instruções sobre onde instalar os elementos do mapa. Consulte Examinar onde instalar os limites virtuais na página 263.

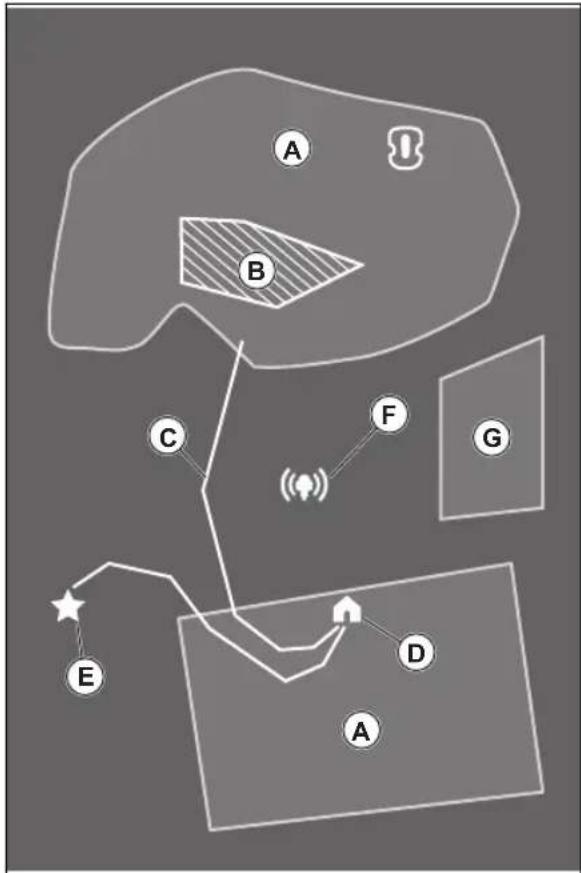

No mapa, pode instalar os objetos que se seguem na aplicação:

• Áreas de trabalho (A)
  • Zonas "interditas" (B)
  • Percurso de transporte (C)
  • Estação de carregamento (D)
  • Ponto de manutenção (E)
  • Estação de referência (F)
  • Área de trabalho (área secundária) (G)

Para uma instalação completa do mapa, tem de ser instalada uma área de trabalho e uma estação de carregamento no mapa.

Uma área de trabalho é definida por limites virtuais. É possível instalar, no máximo, áreas de trabalho e áreas secundárias num mapa.

Existem dois tipos de áreas de trabalho:

• Uma área de trabalho com uma estação de carregamento ou ligada a uma estação de carregamento através de um percurso de transporte onde o produto funciona automaticamente.
• Uma área secundária é uma área de trabalho sem estação de carregamento e sem percurso de transporte. O produto tem de ser movido manualmente de e para a área de trabalho.

Um percurso de transporte é um percurso especificado entre o ponto de acoplamento em frente à estação de carregamento e uma área de trabalho. O produto pode funcionar automaticamente neste percurso, mas não corta relva. É possível ativar e desativar temporariamente um percurso de transporte na aplicação.

É possível criar zonas interditas, caso existam espaços onde o produto não pode ser utilizado. Uma zona interdita é definida por limites virtuais. É possível ativar

e desativar temporariamente uma zona interdita na aplicação.

Um ponto de manutenção é uma posição específica na qual o produto pode ser estacionado. Isto pode, por exemplo, ser utilizado para um ponto de assistência onde é efetuada a manutenção do produto. O ponto de manutenção está ligado ao ponto de acoplamento através de um percurso.

Para instalar elementos no mapa, utilize o produto com a instalação appDrive para adicionar pontos de passagem no mapa. Consulte Instalar elementos no mapa na página 272.

Os pontos de passagem (A) são posições que criam os percursos e limites virtuais (B). As linhas são retas entre os pontos de passagem. Adicione vários pontos de passagem para criar curvas suaves. Recomenda-se a utilização do menor número possível de pontos de passagem. Para cada área de trabalho e respetivos percursos de transporte e zonas a evitar, o número máximo total de pontos de passagem é de 800. A Husqvarna recomenda a adição de um número máximo de 1000 pontos de passagem em toda a instalação do mapa. Pode ajustar as posições dos pontos de passagem na aplicação após a instalação do mapa. Pode ajustar as posições dos pontos de passagem na aplicação após a instalação do mapa.

CUIDADO: Durante a instalação dos elementos do mapa, não levante nem mova o produto entre os pontos de passagem. Utilize a appDrive para uma instalação correta.

Nota: Durante a instalação de uma área de trabalho ou uma zona interdita, a posição do ponto de passagem encontra-se no canto dianteiro esquerdo do produto.

Nota: Durante a instalação de um percurso de transporte ou de um percurso para um ponto de manutenção, a posição do ponto de passagem encontra-se no meio do produto, entre as rodas motrizes.

• Certifique-se de que está perto do produto e ligado ao produto com a aplicação com Bluetooth®.
• Certifique-se de que o estado é confirmado na appDrive. EPOS^TM

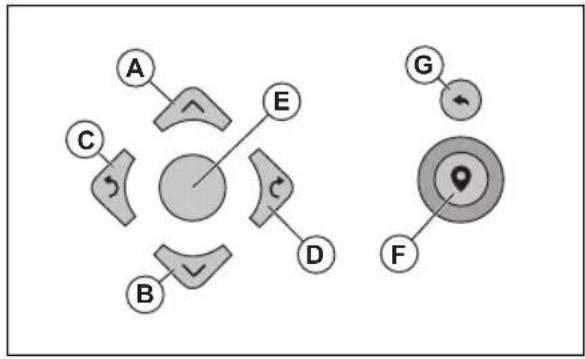

• Seleccione o objeto que pretende instalar e utilize os botões da instalação appDrive para operar o produto.
• Use o botão para cima (A) para mover o produto para a frente.
• Use o botão para baixo (B) para mover o produto para trás.
• Utilize o botão de seta para a esquerda (C) para rodar o produto para a esquerda.
• Utilize o botão de seta para a direita (D) para rodar o produto para a direita.
• Utilize o botão central (E) como joystick para mover e rodar o produto em qualquer direção.

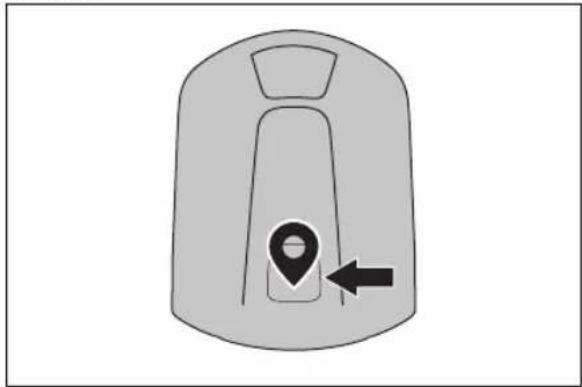

• Utilize o botão de ponto de passagem (F) para adicionar um ponto de passagem no mapa.
• Utilize o botão de anular (G) para remover o ponto de passagem mais recente.

Nota: Caminhe 2-3 m/ 6.5-9.8 pés atrás do produto ao operar o produto com appDrive.

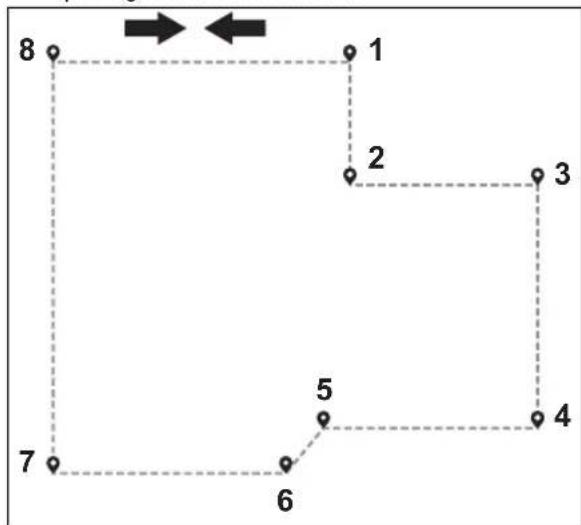

Criar uma área de trabalho

São necessários, no mínimo, 3 pontos de passagem para criar uma área de trabalho.

• Opere o produto para a direita em redor do limite da área de trabalho.
• Adicione pontos de passagem no mapa. Adicione os pontos de passagem a, no mínimo 3 cm/1 pol. dos obstáculos.

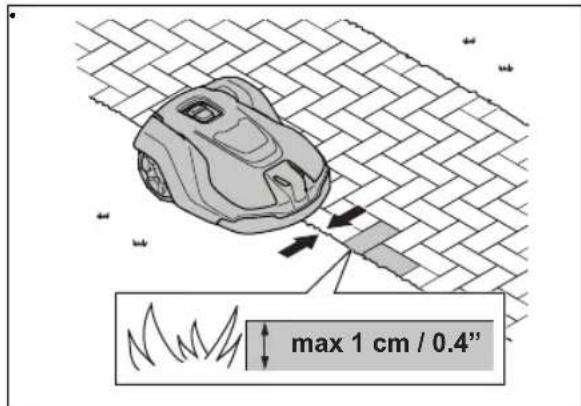

• Adicione um ponto de passagem para fazer com que o produto corte a relva na extremidade entre o relevado e o caminho de lajes. Certifique-se de que atravessa a extremidade do relevado e o caminho de lajes ao adicionar um ponto de passagem. O produto pode atravessar a extremidade se a altura do caminho de lajes tiver, no máximo, 1 cm/ 0.4 polegadas em relação ao relevado.

max 1 cm / 0.4"

• Adicione o ponto de passagem no canto exterior para instalar o limite virtual de um canto.


• Não defina pontos de passagem que façam com que um limite virtual passe sobre si mesmo na mesma área de trabalho.
• Guarde a área de trabalho para ligar automaticamente o primeiro e o último ponto de passagem a um limite virtual.


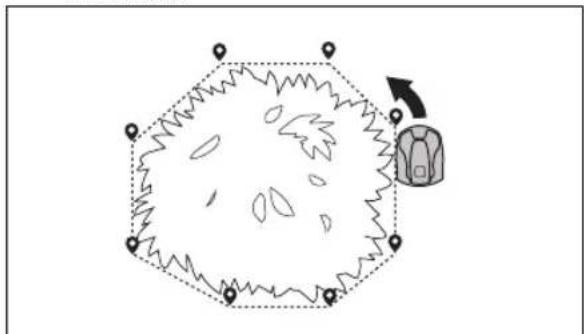

Definir uma zona interdita

São necessários, no mínimo, 3 pontos de passagem para criar uma zona interdita.

• Opere o produto para a esquerda em redor do limite da zona interdita.
• Adicione pontos de passagem no mapa. Adicione os pontos de passagem a, no mínimo 3 cm/1 pol. dos obstáculos.
• Não defina pontos de passagem que façam com que um limite virtual passe sobre si mesmo na mesma zona interdita.
• Guarde a zona a evitar para ligar automaticamente o primeiro e o último ponto de passagem a um limite virtual.

Definir um percurso de transporte

- Utilize o produto e adicione pontos de passagem no mapa para criar um percurso de transporte. Comece numa área de trabalho a um mínimo de 1 m/ 3.3 pés do limite virtual.

- Não instale um percurso de transporte numa zona interdita.

- Não defina pontos de passagem que façam com que o percurso de transporte atravesse o mesmo percurso de transporte.

- Utilize o produto e adicione pontos de passagem para ligar o percurso de transporte ao ponto de acoplamento.

- Guarde o percurso de transporte para ligar automaticamente o último ponto de passagem ao ponto de acoplamento.

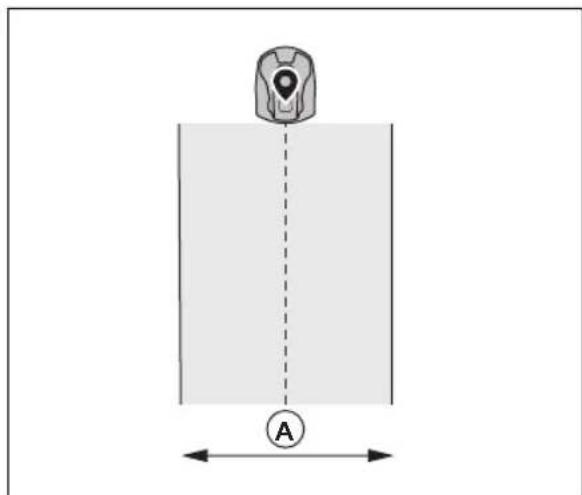

- Defina a largura do corredor (A) para o percurso de transporte. A largura do corredor pode ser definida em 2-5 m/6.6-16.4 pés.

A

Criar um ponto de manutenção

• Utilize o produto e adicione pontos de passagem no mapa. Comece por adicionar pontos de passagem na posição em que instala o ponto de manutenção. O primeiro ponto de passagem especifica o ponto de manutenção.
• Utilize o produto e adicione pontos de passagem para criar um percurso até à estação de carregamento.
• Guarde o ponto de manutenção para ligar automaticamente o último ponto de passagem ao ponto de acoplamento.
• Defina a largura do corredor (A) para o ponto de manutenção. A largura do corredor pode ser definida em 2-5 m/6.6-16.4 pés.

A

Voltar a instalar a estação de carregamento no mapa Volte a instalar a estação de carregamento no mapa se mover ou substituir a estação de carregamento. Também pode voltar a instalá-la caso não seja possível acoplar ou ligar o robô corta-relva à estação de carregamento.

1. Seleccione Objetos do mapa > Estação de carregamento na aplicação.

2. Seleccione Voltar a instalar a estação de carregamento e siga as instruções.

Voltar a instalar a estação de referência no mapa Volte a instalar a estação de referência no mapa se mover ou substituir a estação de referência.

1. Seleccione Objetos do mapa > Estação de referência na aplicação.

2. Seleccione Voltar a instalar a estação de referência e siga as instruções.

94 Manutenção

94.1 Introdução - manutenção

Verifique a instalação anualmente.

1. Certifique-se de que o poste está fixado com firmeza.

2. Verifique os binários de aperto de todos os parafusos.

Parafuso Ferramenta Binário de aperto (Nm)
Secção superior à secção inferior do chassi Torx	20 1,8
Estação de referência ao braço Torx 20 1,8
Braço ao poste Chave sextavada, 4 mm 5-6
Braço, suporte de apoio e suporte para poste Chave sextavada, 4 mm 5-6

94.2 Limpar o produto

ATENÇÃO: Desligue o produto da fonte de alimentação antes de efetuar qualquer manutenção ou limpeza.

CUIDADO: Não utilize uma máquina de lavar de alta pressão para limpar o produto. Não utilize solventes para limpeza.

Se necessário, limpe o produto com um pano húmido.

95 Resolução de problemas

95.1 Introdução - resolução de problemas

Pode encontrar todas as mensagens de resolução de problemas no menu Mensagens na . Pode encontrar mais informações em www.husqvarna.com.

95.2 Mensagens de erro

As mensagens de erro na tabela abaixo são apresentadas na aplicação Automower® Connect. Contacte o representante da Husqvarna se a mesma mensagem aparecer com frequência.

Mensagem Causa Ação
Sem sinal de laço	A fonte de alimentação ou o cabo de bai-xa tensão da estação de carregamento não estão ligados.	Se o indicador LED da estação de carre-gamento não estiver aceso, significa que não existe potência. Verifique a ligação à tomada de alimentação e o dispositivo diferencial residual. Certifique-se de que o cabo de baixa tensão está ligado à es-tação de carregamento.
	Existem danos na fonte de alimentação ou no cabo de baixa tensão da estação de carregamento.	Substitua a fonte de alimentação ou o cabo de baixa tensão.
	O modo ECO está ativado e o indicador LED na estação de carregamento está a piscar a verde. O produto foi iniciado manualmente na área de trabalho, mas o botão STOP não foi premido antes de o produto ter sido deslocado da estação de carregamento. O sinal da estação de carregamento está desativado e o produ-to não consegue entrar na estação de carregamento.	Coloque o produto na estação de carre-gamento. Ligue o produto.
	O produto não encontra o sinal do laço da estação de carregamento.	Coloque o produto na estação de carre-gamento e crie um novo sinal de laço.
	A estação de carregamento não está instalada corretamente.	Instale a estação de carregamento de acordo com as instruções. Consulte Ins-talar a estação de carregamento na pági-na 266.
	Interferência de objetos metálicos, tais como vedações, aço de reforço ou cabos enterrados nas proximidades da estação de carregamento.	Altere a posição da estação de carrega-mento.
Fora da área de trabalho	A área de trabalho é demasiado inclina-da junto ao limite virtual.	Certifique-se de que o limite virtual está corretamente instalado.
	O percurso de transporte ou o percurso para o ponto de manutenção é demasi-do inclinado.	Certifique-se de que o percurso de trans-porte está corretamente instalado. Con-sulte Definir um percurso de transporte na página 274.
	O produto não consegue encontrar o si-nal correto da estação de carregamento devido a interferência com um sinal de laço de uma instalação de um produto diferente nas proximidades.	Coloque o produto na estação de carre-gamento e crie um novo sinal de laço.
	Interferência de objetos metálicos, tais como vedações, aço de reforço ou cabos enterrados nas proximidades da estação de carregamento.	Altere a posição da estação de carrega-mento.
Bateria descarregada	O produto não consegue encontrar a estação de carregamento.	O produto não tem uma posição precisa e não consegue encontrar a estação de carregamento.
		Existe um obstáculo que impede o produto de encontrar a estação de carregamento.
	A bateria está no final do respetivo ciclo de vida.	Substitua a bateria.
	A antena da estação de carregamento tem defeito.	Se o indicador LED na estação de carregamento ficar intermitente a vermelho, significa que a antena da estação de carregamento está avariada. Contacte o seu distribuidor com assistência técnica aprovado.
Problema no mapa	Não existe uma área de trabalho especificada.	Crie uma área de trabalho na aplicação Automower® Connect. Consulte Cri-ar uma área de trabalho na página 273.
	O ficheiro de elementos do mapa está incorreto.	Verifique o mapa na aplicação. Ajuste o mapa e guarde-o.
		Elimine o mapa e efetue uma nova instalação.
A procurar posição	Sinal de satélite fraco para a estação de referência.	O sinal de satélite está temporariamente fraco. O produto começará a funcionar quando os sinais de satélite forem adequados.
		Examine a instalação da estação de referência.
	Sinal de satélite fraco para o produto. O sinal de satélite está temporariamente fraco. O produto começará a operar quando o sinal de satélite estiver bom.
			Verifique se existe um objeto entre o produto e o céu que cause interferência com o sinal de satélite. Remova o objeto ou efetue uma nova instalação de forma a não incluir estas zonas na área de trabalho. Consulte Instalação dos elementos do mapa na página 271
Nenhuma posição precisa proveniente dos satélites	Sinal de satélite fraco para a estação de referência.	Examine a instalação da estação de referência.
	Sinal de satélite fraco para o produto. Verifique se existe um objeto entre o produto e o céu que cause interferência com o sinal de satélite. Remova o objeto ou efetue uma nova instalação de forma a não incluir estas zonas na área de trabalho. Consulte Instalação na página 260
Problema de comunicação da estação de referência	O produto não está ligado à estação de referência.	Emparelhe o produto e a estação de referência.
	A estação de referência não está instala-da corretamente.	Examine a instalação da estação de re-ferência.
	O produto não recebe o sinal de rádio da estação de referência em todas as áreas de funcionamento do produto.	Teste se o produto tem sinal de rádio da estação de referência em toda a área de trabalho. Caso contrário, efetue uma nova instalação da estação de referência ou do mapa. Consulte Instalar elementos no mapa na página 272.
	Falha de energia. Examine e corrija a causa da falha de potência da estação de referência.
	Existe um erro na estação de referência e o indicador LED está intermitente a vermelho.	Desligue a alimentação da estação de referência e ligue-a novamente para reiniciar a estação de referência. Se o problema persistir, contacte o seu distribuidor com assistência técnica aprovado.
	Existe interferência com outra estação de referência ou outros sistemas de rá-dio na área.	Reinicie o produto. Se o problema persistir, contacte o seu distribuidor com assistência técnica aprovado.
Demasiados pontos de pas-sagem	Existem demasiados pontos de passa-gem na área de trabalho atual.	Efetue uma nova instalação da área de trabalho, da zona interdita e dos percur-sos de transporte. Crie menos pontos de passagem. Divida a área de trabalho atual em mais áreas de trabalho.
Destino não alcançável	Não existe qualquer percurso de trans-porte entre a estação de carregamento e a área de trabalho ou o ponto de manu-tenção.	Crie um percurso de transporte entre a estação de carregamento e a área de trabalho ou o ponto de manutenção.
	O percurso de transporte está bloqueado e o produto não consegue aceder à área de trabalho, estação de carregamento ou ponto de manutenção.	Certifique-se de que o percurso de trans-porte não está bloqueado ou elimine o percurso de transporte e crie um novo.
Várias estações de referên-cia	Existe mais do que uma estação de referência nas proximidades da área de tra-balho. Tal pode causar interferência com o produto a partir de uma estação de referência diferente.	Contacte o seu distribuidor com assistència técnica aprovado se o mesmo problema ocorrer com frequência.
Plug-in EPOS não encontra-do	O EPOSTM Plug-in está com defeito ou não está instalado corretamente.	Reinicie o produto. Certifique-se de que o EPOSTM Plug-in está instalado corretamente e de que o cabo está ligado. Se o problema persistir, contacte o seu distribuidor com assistência técnica aprovado.
Área de trabalho manipulada	A estação de carregamento ou a estação de referência foram movidas.	Efetue uma nova instalação do mapa.

95.3 Luz indicadora LED na estação de referência

Luz Estado
Luz verde intermitente Arranque da estação de referência. Isto pode demorar alguns minutos.
Luz verde constante Em funcionamento.
Luz vermelha intermitente A	estação de referência não está a funcionar devido a um erro. Reinicie o produto. Se o problema persistir, contacte o revendedor com assistência técnica aprovado.
Luz branca intermitente É	necessária uma atualização de firmware. Contacte o seu representante Husqvarna local.

95.4 Luz indicadora LED na estação de carregamento

Para uma instalação totalmente funcional, a luz indicadora na estação de carregamento deve emitir uma luz verde constante ou intermitente. Se aparecer outra cor, siga o guia de resolução de problemas apresentado abaixo.

Para obter mais ajuda, consulte www.husqvarna.com. Se ainda necessitar de ajuda, contacte o representante Husqvarna local.

Luz	Estado
Luz verde constante Sinais bons.
Luz verde intermitente Existem sinais bons e o Modo ECO está ativado.
Luz vermelha intermitente Interrupção na antena da estação de carregamento. Contacte o seu representante Husqvarna local.
Luz vermelha constante Falha	na placa de circuito impresso ou fonte de alimentação incorreta na estação de carregamento. A avaria tem de ser corrigida por um técnico de manutenção autorizado. Contacte o seu representante Husqvarna local.

96 Armazenamento e eliminação

96.1 Armazenamento

Se armazenar a estação de referência no interior, mantenha o braço instalado no poste ou na parede para poder instalar novamente a estação de referência na respetiva posição original.

Se mantiver a estação de referência no exterior durante o inverno, recomendamos que mantenha a fonte de alimentação ligada.

96.2 Eliminação

Respeite os requisitos de reciclagem locais e os regulamentos aplicáveis.

97 Especificações técnicas

97.1 Especificações técnicas

Dimensões da estação de referência
Comprimento máx., incluindo placa para instalação no poste, cm / pol.	36 / 13,8
Largura, cm/pol. 19 / 7,5
Altura, cm/pol. 36 / 13,8
Peso, estação de referência, kg / lb 0,88 / 1,9
Peso, braço, kg / lb 0,33 / 0,73
Dados do produto da estação de referência
Tipo de unidade de fonte de alimentação ADP-40KR, FW7313/28/D/XX/Y/1.3
Entrada da fonte de alimentação, V AC 100-240
Saída da fonte de alimentação, V DC 28
Saída da fonte de alimentação, A 1,3
Cabo de baixa tensão, comprimento m/pés 20 / 66
Código IP da estação de referência IPX5
Código IP da unidade de fonte de alimentação IP44
Consumo de energia, W 2

Suporte da banda de frequência
Gama de frequência do Bluetooth® (para manutenção)	2400,0-2483,5 MHz
SRD868 (Europa) 863-870 MHz
SRD915 (Austrália) 915-928 MHz
SRD915 (Nova Zelândia) 915-928 MHz

Classe de potência
Potência de saída do Bluetooth® (para manutenção) 8 dBm
SRD868 (Europa) 13 dBm
SRD915 (Austrália) 13 dBm
SRD915 (Nova Zelândia) 13 dBm

Não é possível garantir total compatibilidade entre o produto e outros tipos de sistemas sem fios, tais como telecomandos e transmissores de rádio.

97.2 Marcas comerciais registadas

A palavra e os logótipos Bluetooth® são marcas comerciais registadas propriedade da Bluetooth SIG, inc. e qualquer utilização de tais marcas pela Husqvarna é feita mediante licença.

98 Garantia

98.1 Termos da garantia

A garantia da Husqvarna® cobre a funcionalidade deste produto por um período de 2 anos a partir da data de aquisição. A garantia cobre falhas graves relacionadas com os materiais ou com defeitos de fabrico. Dentro do período de garantia, substituímos ou reparamos o produto gratuitamente, desde que sejam cumpridos os seguintes termos:

• O produto só pode ser utilizado em conformidade com as instruções deste Manual do utilizador. Esta garantia do fabricante não afeta direitos de garantia contra o concessionário.
• Os utilizadores finais ou terceiros não autorizados não podem tentar reparar o produto.

Exemplos de falhas que não estão incluídas na garantia:

• Danos causados por infiltração de água devido à utilização de uma máquina de lavar de alta pressão.
• Danos causados por relâmpagos.
• Danos causados devido à não utilização de peças e acessórios originais Husqvarna.
• Danos causados pela troca ou alteração não autorizada do produto ou da sua fonte de alimentação.

Se ocorrer um erro com o seu produto Husqvarna, contacte o representante Husqvarna local para obter mais instruções. Tenha o recibo e o número de série do produto disponíveis quando contactar o representante Husqvarna local.

99 Declaração de conformidade

Para obter a declaração de conformidade, consulte o manual do utilizador fornecido com o robô corta-relva.

VSEBINA

100 Varnost.... 282

101 Uvod.... 283

102 Namestitev....286
