Vrsta izdelka	EPOS razširitveni komplet za robotsko kosilnico
Znamka	Husqvarna
Združljivi modeli	Automower 320/430X/450X NERA
Dimenzije referenčne postaje (D x Š x V)	36 x 19 x 36 cm
Teža referenčne postaje	0,88 kg
Teža roke	0,33 kg
Električno napajanje - vhod	100-240 V AC, 50-60 Hz
Električno napajanje - izhod	28 V DC, 1,3 A
Dolžina nizkonapetostnega kabla	20 m
Stopnja zaščite postaje	IPX5
Stopnja zaščite napajalnika	IP44
Poraba električne energije	2 W
Radijski frekvenčni pasovi	Bluetooth 2,4 GHz, SRD 868/915 MHz
Največji doseg referenčne postaje / kosilnice	500 m (prosta pot)
Delovna temperatura	-20 °C do 45 °C
Temperatura shranjevanja	-20 °C do 70 °C
Minimalna višina namestitve postaje	2 m
Največje število referenčnih točk na območje	800
Največje skupno število referenčnih točk	1000
Največji naklon delovanja	50 %
Garancija	2 leti
Vzdrževanje	Čiščenje z vlažno krpo; letni pregled namestitve
Varnost	Obvezna uporaba diferenčnega odklopnika (FI-stikalo); izključite pred vzdrževanjem
Vsebina kompleta	Referenčna postaja, roka, montažni nosilci, EPOS vtičnik, vijaki, podložke, 36 V napajalnik, nizkonapetostni kabel, navodila

Pogosto zastavljena vprašanja - Automower EPOS Plugin Kit HUSQVARNA

Kako namestiti EPOS vtičnik na robotsko kosilnico?

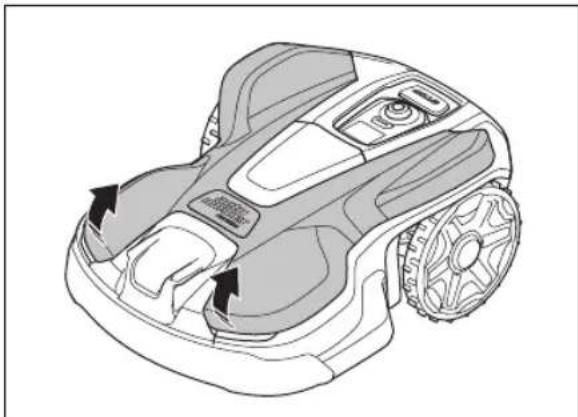

Odstranite zgornji pokrov kosilnice, odstranite tesnilni pokrovček konektorja, priključite kabel vtičnika, pritrdite ga s 4 vijaki (Torx 20), nato namestite pokrov nazaj.

Kakšna je največja razdalja med referenčno postajo in kosilnico?

Pri prosti vidljivosti je največja razdalja 500 metrov. Ovire med njima zmanjšajo ta doseg.

Ali lahko referenčno postajo namestimo na steno?

Da, lahko jo pritrdite na steno ali nosilec. Poskrbite, da njen zgornji del sega čez steno in da ima prost pogled proti nebu vsaj 135 stopinj.

Kaj storiti, ko LED indikator na referenčni postaji utripa rdeče?

Rdeče utripanje označuje napako. Izključite napajanje, počakajte nekaj trenutkov in ga ponovno vključite. Če težava ostane, se obrnite na svojega pooblaščenega prodajalca.

Kako očistiti EPOS komplet?

Najprej izključite napajanje. Uporabite vlažno krpo za čiščenje površin. Ne uporabljajte visokotlačnega čistilnika ali topil.

Ali je ta komplet združljiv z vsemi robotskimi kosilnicami Husqvarna?

Ne, zasnovan je posebej za modele Automower 320, 430X in 450X NERA. Pred nakupom preverite združljivost.

Kako dolga je garancija?

Garancija Husqvarna traja 2 leti od datuma nakupa in krije napake v materialu ali izdelavi, ob upoštevanju navodil za uporabo.

Kako ustvariti zemljevid delovnih območij?

Uporabite aplikacijo Automower Connect v načinu appDrive. Premikajte kosilnico po območju in dodajajte referenčne točke. Za delovno območje so potrebne vsaj 3 točke. Nato shranite zemljevid.

Kaj storiti v primeru izgube satelitskega signala?

Preverite, ali ima referenčna postaja prost pogled proti nebu. Prepričajte se, da nobena ovira (stavba, drevo) ne blokira signala. V aplikaciji si lahko ogledate sporočila o napakah za natančno diagnostiko.

Ali lahko kosilnico uporabljamo brez referenčne postaje?

Ne, referenčna postaja je nujna, saj pošilja korekcijske podatke, potrebne za natančno pozicioniranje kosilnice. Brez nje sistem EPOS ne deluje.

NAVODILA ZA UPORABO Automower EPOS Plugin Kit HUSQVARNA

SL Navodila za uporabo 282-306

Automower® EPOS™ Plug-in Kit

Innehåll

1 Säkerhet.... 2
2 Introduktion....3
3 Installation....6
4 Underhåll.... 20
5 Felsökning.... 20

103 Vzdrževanje....299

104 Odpravljanje težav....300

105 Shranjevanje in odstranjevanje...... 304

106 Tehnični podatki.... 305

107 Garancija.... 306

108 Izjava o skladnosti.... 306

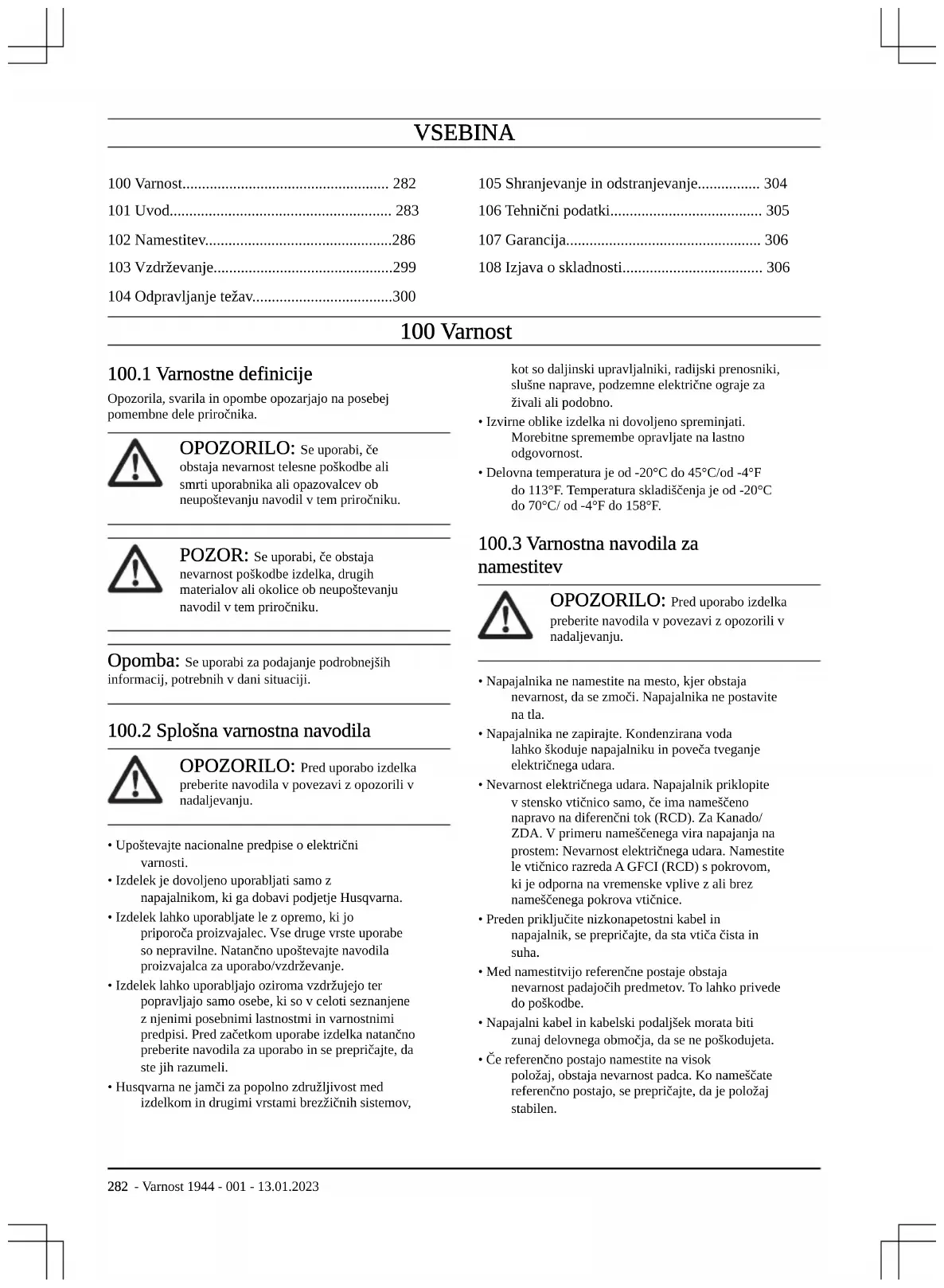

100 Varnost

100.1 Varnostne definicije

Opozorila, svarila in opombe opozarjajo na posebej pomembne dele priročnika.

OPOZORILO: Se uporabi, če obstaja nevarnost telesne poškodbe ali smrti uporabnika ali opazovalcev ob neupoštevanju navodil v tem priročniku.

POZOR: Se uporabi, če obstaja nevarnost poškodbe izdelka, drugih materialov ali okolice ob neupoštevanju navodil v tem priročniku.

Opomba: Se uporabi za podajanje podrobnejših informacij, potrebnih v dani situaciji.

100.2 Splošna varnostna navodila

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Upoštevajte nacionalne predpise o električni varnosti.
• Izdelek je dovoljeno uporabljati samo z napajalnikom, ki ga dobavi podjetje Husqvarna.
• Izdelek lahko uporabljate le z opremo, ki jo priporoča proizvajalec. Vse druge vrste uporabe so nepravilne. Natančno upoštevajte navodila proizvajalca za uporabo/vzdrževanje.
• Izdelek lahko uporabljajo oziroma vzdržujejo ter popravljajo samo osebe, ki so v celoti seznanjene z njenimi posebnimi lastnostmi in varnostnimi predpisi. Pred začetkom uporabe izdelka natančno preberite navodila za uporabo in se prepričajte, da ste jih razumeli.
• Husqvarna ne jamči za popolno združljivost med izdelkom in drugimi vrstami brezžičnih sistemov,

kot so daljinski upravljalniki, radijski prenosniki, slušne naprave, podzemne električne ograje za živali ali podobno.

• Izvirne oblike izdelka ni dovoljeno spreminjati. Morebitne spremembe opravljate na lastno odgovornost.
• Delovna temperatura je od -20°C do 45°C/od -4°F do 113°F. Temperatura skladiščenja je od -20°C do 70°C/ od -4°F do 158°F.

100.3 Varnostna navodila za namestitev

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Napajalnika ne namestite na mesto, kjer obstaja nevarnost, da se zmoči. Napajalnika ne postavite na tla.
• Napajalnika ne zapirajte. Kondenzirana voda lahko škoduje napajalniku in poveča tveganje električnega udara.
• Nevarnost električnega udara. Napajalnik priklopite v stensko vtičnico samo, če ima nameščeno napravo na diferenčni tok (RCD). Za Kanado/ZDA. V primeru nameščenega vira napajanja na prostem: Nevarnost električnega udara. Namestite le vtičnico razreda A GFCI (RCD) s pokrovom, ki je odporna na vremenske vplive z ali brez nameščenega pokrova vtičnice.
• Preden priključite nizkonapetostni kabel in napajalnik, se prepričajte, da sta vtiča čista in suha.
• Med namestitvijo referenčne postaje obstaja nevarnost padajočih predmetov. To lahko privede do poškodbe.
• Napajalni kabel in kabelski podaljšek morata biti zunaj delovnega območja, da se ne poškodujeta.
• Če referenčno postajo namestite na visok položaj, obstaja nevarnost padca. Ko nameščate referenčno postajo, se prepričajte, da je položaj stabilen.

100.4 Varnostna navodila za vzdrževanje

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

- Preden začnete čistiti ali vzdrževati izdelek, ga izklopite iz napajanja.

100.5 V primeru nevihte

Če se približuje nevihta in želite zmanjšati tveganje škode na električnih komponentah referenčne postaje, priporočamo, da izklopite napajanje referenčne postaje. Ko bo nevarnost nevihte minila, znova vklopite napajalnik.

101 Uvod

101.1 Uvod

Serijska številka:
Številka izdelka:

Serijska številka je navedena na tipski ploščici izdelka in embalaži izdelka. Serijsko številko uporabljajte za registracijo izdelka na spletnem mestu www.husqvarna.com.

101.1.1 Podpora

Za podporo o izdelku se obrnite na servisnega zastopnika Husqvarna.

101.1.2 Opis izdelka

Opomba: Husqvarna redno posodablja videz in funkcionalnost svojih izdelkov. Glejte Podpora na strani 283.

Ta komplet vključuje referenčno postajo EPOS™ in napravo EPOS™ Plug-in, ki jo je treba namestiti na robotsko kosilnico 320/430X/450X NERA. Referenčna

postaja EPOS™ sprejema satelitske signale in pošilja korekcijske podatke robotski kosilnici. Kosilnica EPOS™ Plug-in za določanje položaja uporablja satelitske signale in korekcijske podatke z referenčne postaje.

101.1.3 Opis sistema

Sistem EPOS™ vsebuje robotsko kosilnico, polnilno postajo in referenčno postajo. Robotska kosilnica in referenčna postaja prejemata satelitske signale za določanje položaja. Referenčna postaja je nepremična in pošilja robotski kosilnici podatke o popravkih za določanje točnega položaja kosilnice. Delovno območje je ustvarjeno v aplikaciji tako, da se z uporabo izdelka in dodajanjem vodilnih točk izdela zemljevid v aplikaciji.

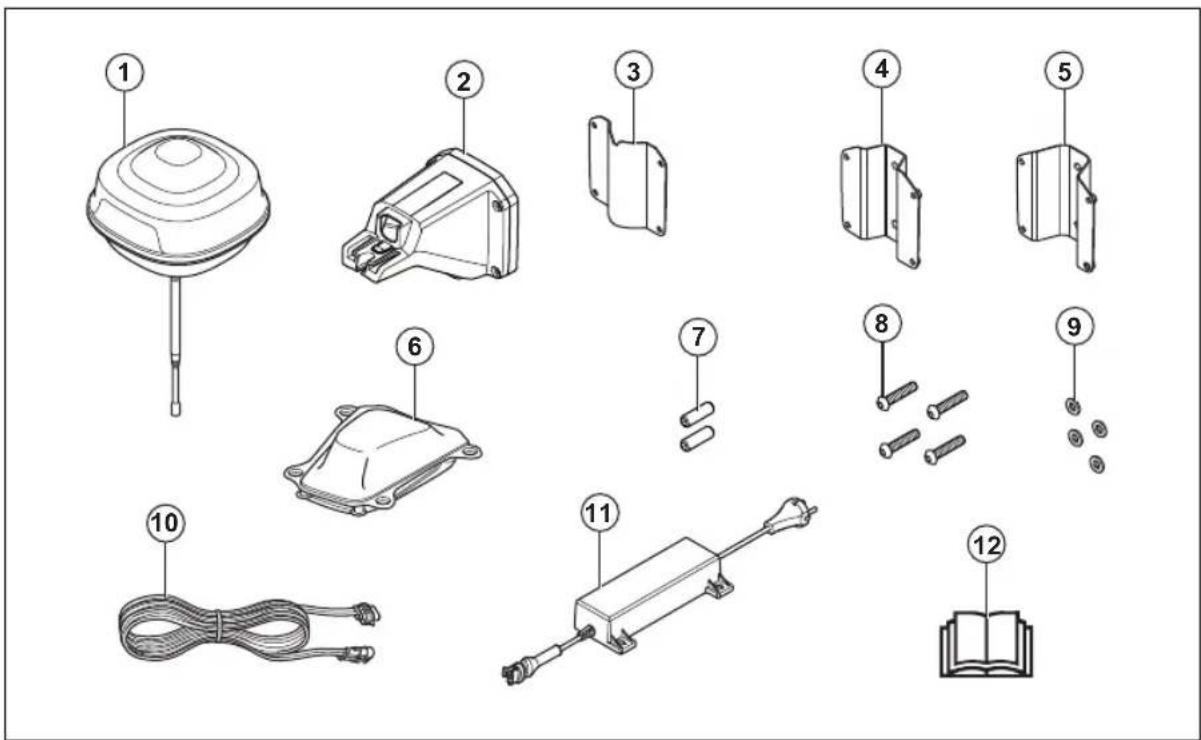

101.1.4 Pregled izdelka

1. Sateliti
2. Satelitski signali
3. Referenčna postaja
4. Podatki o popravkih
5. Polnilna postaja 79
6. Navidezna meja
7. Prepovedano območje
8. Delovno območje
9. Mobilna naprava 80
10. Priklopna točka
11. Transportna pot
12. Robotska kosilnica s kompletom EPOS ^TM Plug-in ^81

101.1.6 Simboli na izdelku

Na izdelku lahko najdete naslednje oznake. Prepričajte se, da ste jih razumeli.

Izdelek je v skladu z veljavnimi direktivami EU.

Izdelek je v skladu z veljavnimi direktivami UK.

Izdelka ni dovoljeno zavreči med običajne gospodinjske odpadke. Upoštevajte državne predpise in uporabite lokalni sistem recikliranja.

Uporabite odstranljivi vir na-pajanja, kot je opredeljeno na tipski ploščici ob simbolu.

Šasija vključuje sestavne dele, ki so občutljivi na elektrostaticno razelektritev (ESD). Šasijo lahko odpre in zapečati le pooblaščeni serviser. Garancija ne velja, će je nalepka poškodovana.

Opomba: Ostali simboli in oznake na izdelku se nanašajo na zahteve za certifikate, ki veljajo za nekatere trge.

Stanje je sistem EPOS potrjen. Izdelek ima natančen položaj in smer. To je potrebno za samodejno upravljanje izdelka in za namestitev predmetov zemljevida.

Stanje je zahtevano dejanje EPOS. Izdelek ima natančen položaj, vendar ga je treba upravljati ročno ali samodejno, da je smer natančna.

Stanje je sistem EPOS je iskan. Izdelek nima natančnega položaja ter išče satelitske signale in korekcijske podatke za natančen položaj.

101.1.7 Simboli v aplikaciji

Prikaže moč radijskega signala, ki ga izdelek prejme od referenčne postaje.

102 Namestitev

102.1 Uvod – namestitev

OPOZORILO: Pred namestitvijo izdelka, morate prebrati in razumeti poglavje o varnosti.

OPOZORILO: Pred namestitvijo izdelka preberite in razumite poglavje o varnosti v priročniku za robotsko kosilnico.

POZOR: Uporabljajte originalne nadomestne dele in material za namestitev.

Opomba: Za dodatne informacije za namestitev glejte www.husqvarna.com.

102.2 Glavne komponente za namestitev

Namestitev vključuje naslednje dele:

• Robotska kosilnica ^82 , ki samodejno kosi travo.
  • Polnilna postaja ^83 , ki polni izdelek.

• Napajalna enota ^84 , ki je povezana s polnilno postajo in napajalno vtičnico z napetostjo 100–240 V.

• Napajalna enota, ki je povezana s polnilno postajo in napajalno vtičnico z napetostjo 100–240 V.
• Referenčna postaja, ki sprejema satelitske signale in robotski kosilnici pošilja podatke o popravkih.
• Automower ^ EPOS ^TM Plug-in.
• Mobilna naprava z aplikacijo Automower ^ Connect za namestitev izdelka in spreminjanje njegovih nastavitev.

102.3 Priprava na namestitev

POZOR: Luknje v travi, ki so napolnjene z vodo, lahko izdelek poškodujejo.

POZOR: Pred namestitvijo izdelka preberite poglavje o namestitvi.

- Pripravite načrt delovnega območja in na njem označite vse ovire. Tako boste lažje pregledali mesta za namestitev polnilne postaje, referenčne postaje in navideznih mej.

• Na načrtu označite, kam nameravate namestiti polnilno postajo, referenčno postajo, mesto za vzdrževanje, transportne poti in navidezne meje za delovna in prepovedana območja.
• Upoštevajte navodila za razdaljo med predmeti, ki predstavljajo oviro.
  • Zapolnite luknje v zelenici, da jo izravnate.
• Pred namestitvijo izdelka pokosite travo. Trava naj bo visoka največ 10 cm (4 palcev).

Opomba: V prvih tednih po namestitvi bo raven hrupa med košnjo trave morda višja kot običajno. Po določenem času se raven hrupa zmanjša.

102.4 Pregled mesta za namestitev referenčne postaje

POZOR: Če je v bližini strelovod, referenčne postaje ne nameščajte višje od strelovoda.

POZOR: Referenčne postaje ne nameščajte na drog. Premiki referenčne postaje bodo vplivali na podatke o popravkih, poslane izdelku s točnim položajem.

• Referenčno postajo namestite na fiksni predmet, ki se ne more premikati ali vrteti.

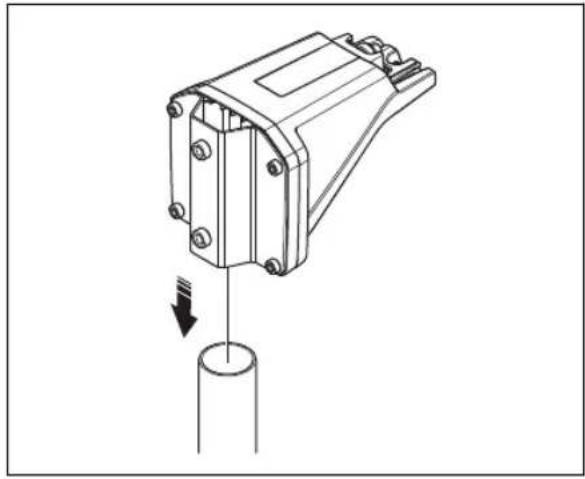

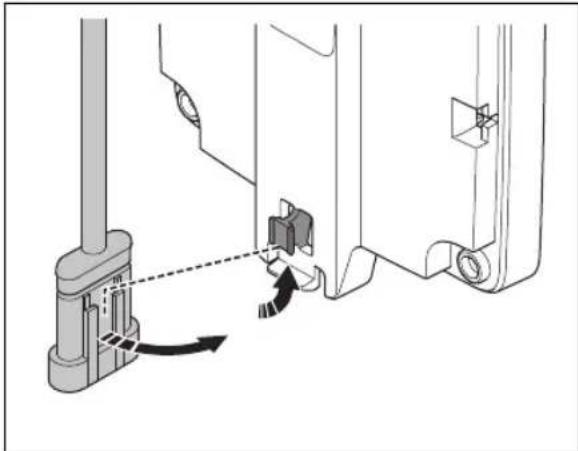

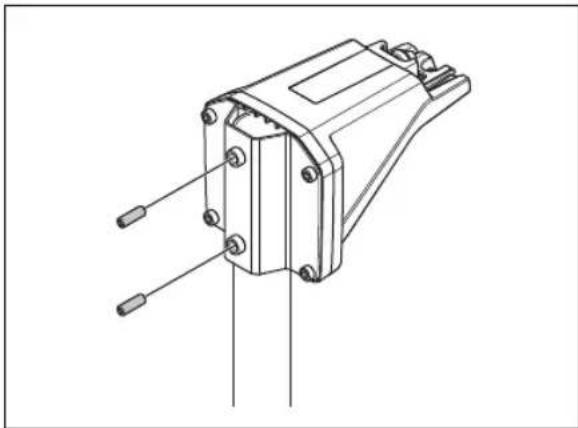

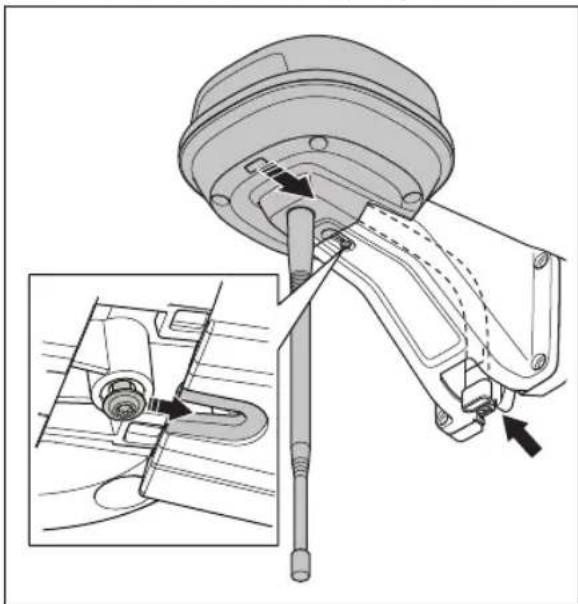

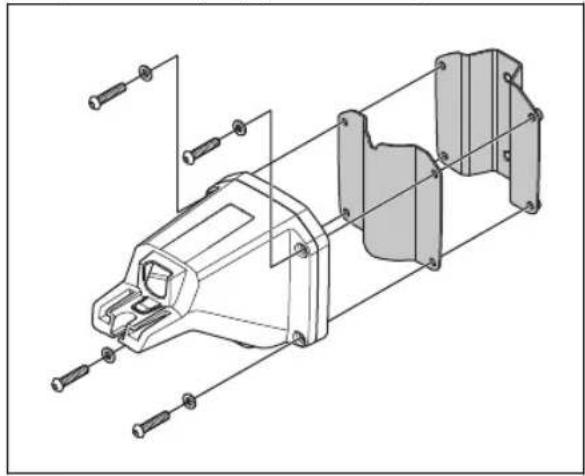

• Referenčno postajo namestite na steber ali steno. Za namestitev priključkov na referenčno postajo mora steber imeti premer 32-55 mm/1.26-2.16 in.

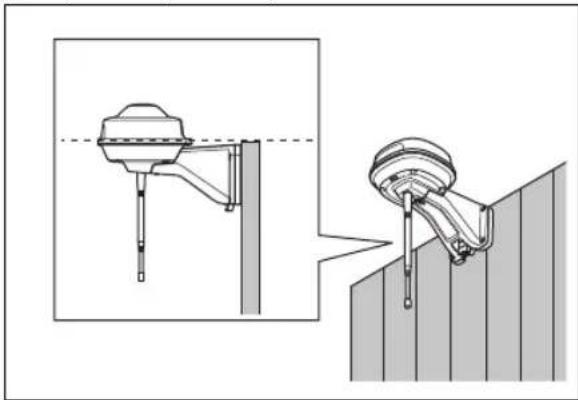

  Opomba: Če je referenčna postaja nameščena na steni, mora biti vrh referenčne postaje nad steno. Kovinski predmeti lahko povzročijo motnje signala referenčne postaje.

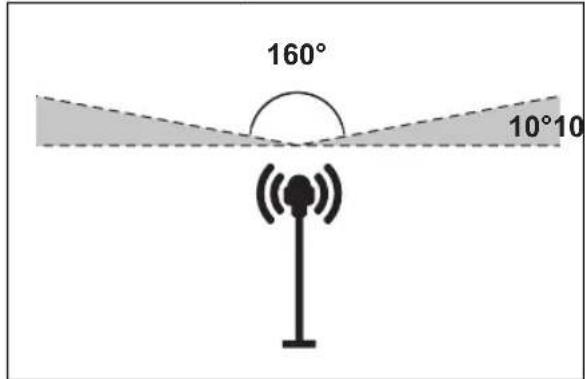

• Nebo nad referenčno postajo ne sme biti zastrto. Zahtevno je, da je vidnega najmanj 135 stopinj neba. Priporočamo, da je nebo v vseh smereh vidno več kot 10° pri višinskem kotu.

• Referenčno postajo namestite na višino najmanj 2 m/6.5 čevljev.
• Največja razdalja med referenčno postajo in izdelkom je 500 m/1640 ft., ko je prosta linija pogleda. Predmeti med referenčno postajo in izdelkom zmanjšujejo razdaljo.

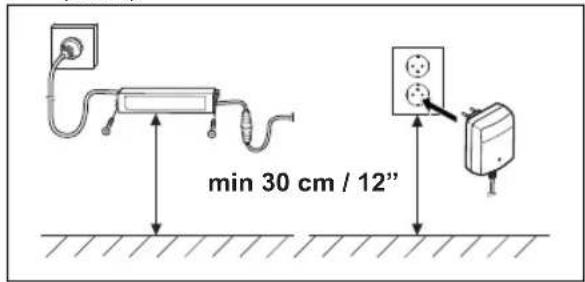

102.5 Pregled mesta za namestitev napajalnika

• Napajalnik postavite na mesto s streho in zaščito pred soncem in dežjem.
• Napajalnik postavite na mesto z dobrim pretokom zraka.
• Pri priključitvi napajalnika v napajalno vtičnico uporabite napravo na diferenčni tok (RCD).
• Če je potrebno, podaljšajte nizkonapetostni kabel. Nizkonapetostni kabel lahko podaljšate do 100 m/328 ft.

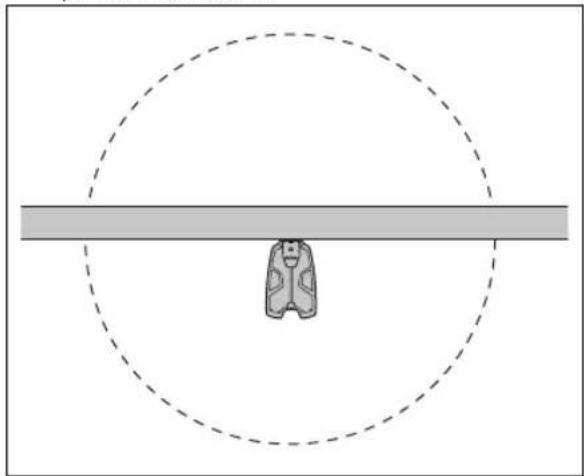

102.6 Pregled mesta za namestitev polnilne postaje

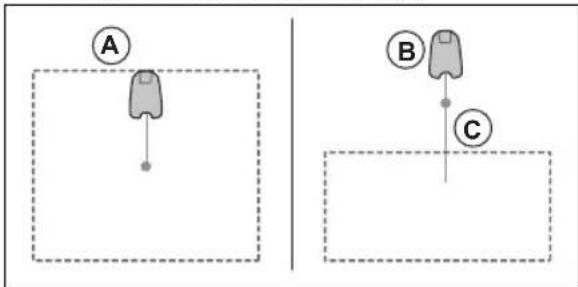

- Polnilno postajo lahko postavite v delovno območje ali izven njega. Če polnilno postajo postavite v delovno območje (A), ni potrebe po transportni poti. Če je izdelek v celoti v delovnem območju, kadar je pri priklopni točki polnilne postaje, ni potrebe po transportni poti. Če sta polnilna postaja in priklopna točka (B) izven delovnega območja, morate namestiti transportno pot (C).

A B C

• Polnilno postajo lahko postavite v hiško Automower®.

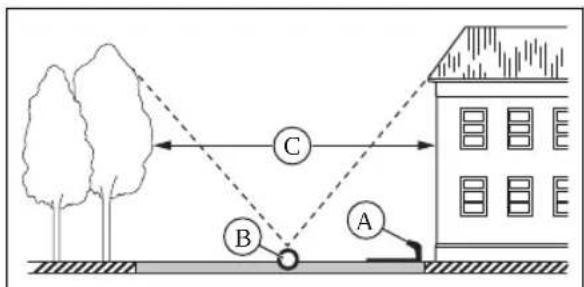

• Polnilno postajo (A) postavite tja, kjer ima priklopna točka (B) neoviran razgled na nebo. Priklopna točka polnilne postaje (B) je na mestu, kjer se izdelek ustavi po vzvratnem pomiku iz polnilne postaje. Razdaljo za vzvratno vožnjo lahko nastavite na 70-250 cm/28-98 palcev. Prepričajte se, da je na voljo najmanj 3 m (C) med predmeti, ki so višji od 1 m/3.3 čevljev okoli priklopne točke (B).

- Če izdelka ni dovoljeno uporabljati v določenem predelu območja priklopa, postavite zaščitno steno, visoko najmanj 15 cm/6 palcev. Območje priklopa (A) je krožno območje okoli polnilne postaje s polmerom 3 m/9.8 ft.

Opomba: Izdelek s pomočjo signala polnilne postaje išče polnilno postajo, ko je v območju priklopa.

• Polnilno postajo postavite v bližini napajalne vtičnice.
• Polnilno postajo postavite na ravno površino.
• Podstavek polnilne postaje ne sme biti ukrivljen.

max. 5 cm / 2" max. 5 cm / 2"

- Če sta na delovnem območju dva predela ločena s strmim naklonom, Husqvarna priporoča, da polnilno postajo postavite v spodnji del.

POZOR: Polnilne postaje ne namestite v območju, kjer so v zemlji kovinski predmeti. Kovinski predmeti lahko povzročijo motnje signala polnilne postaje.

102.7 Pregled mesta za namestitev napajalnika

POZOR: Pazite, da rezila na izdelku ne poškodujejo nizkonapetostnega kabla.

POZOR: Nizkonapetostnega kabla ne postavljajte v navitje ali pod ploščo polnilne postaje. Navitje povzroča motnje s signalom polnilne postaje.

• Napajalnik postavite na mesto s streho in zaščito pred soncem in dežjem.
• Napajalnik postavite na mesto z dobrim pretokom zraka.
• Pri priklopu napajanja na električno vtičnico uporabite napravo na diferenčni tok (RCD) z sprožilnim tokom največ 30 mA.

Nizkonapetostni kabli različnih dolžin so na voljo kot dodatna oprema.

102.8 Pregled za namestitev navideznih meja

POZOR: Če je delovno območje blizu vodnih površin, klančin, prepadov ali javne ceste, morajo imeti zaščitno steno. Stena mora biti visoka vsaj 15 cm (6 in).

POZOR: Izdelku ne dovolite delovanja na gramozu.

• Za previdno delovanje brez hrupa izolirajte vse ovire, kot so drevesa, korenine in kamni.

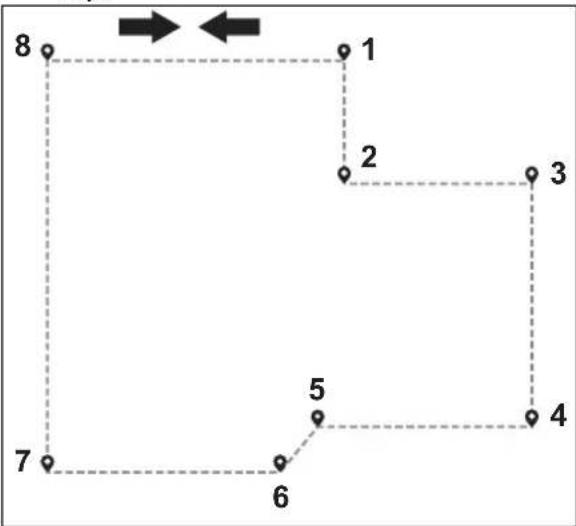

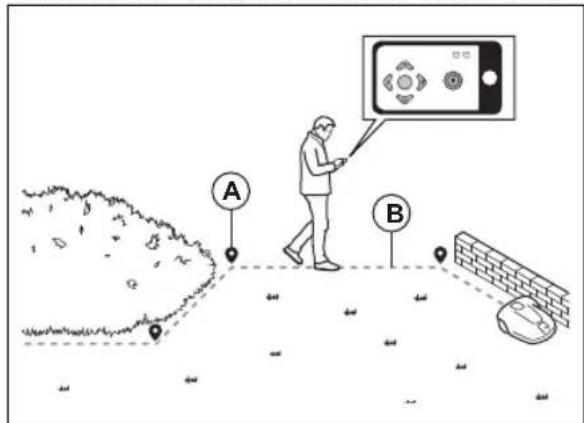

• Preden ustvarite navidezne meje, pripravite načrt delovnega območja.

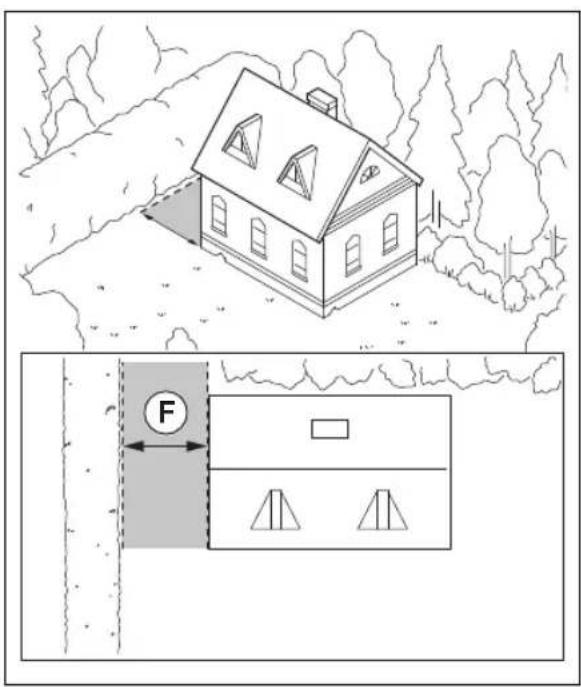

102.9 Namestitev predmetov zemljevida v bližino zgradb in dreves

Ko izdelek deluje, mora imeti odprt pogled v nebu, da lahko uporablja satelitske signale za navigacijo.

Opomba: Predmeti, ki v višino merijo manj kot 1 m / 3.3 čevljev, ne ovirajo na delovanje izdelka.

Opomba: Drevesne krošnje, ki v premer merijo manj kot 4 m/13 čevljev, z delovanjem izdelka ne ovirajo satelitskih signalov. Ko je na območju skupaj več manjših dreves, katerih premer košenj je manjši od 4 m/13 čevljev, z delovanjem izdelka ne ovirajo satelitskih signalov.

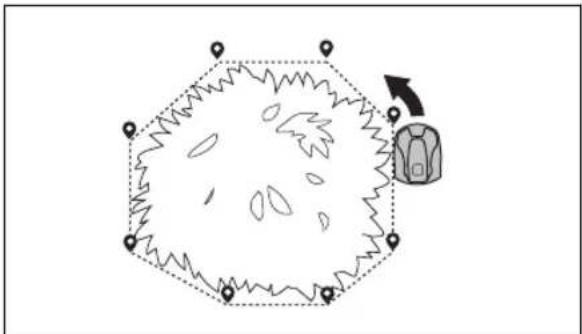

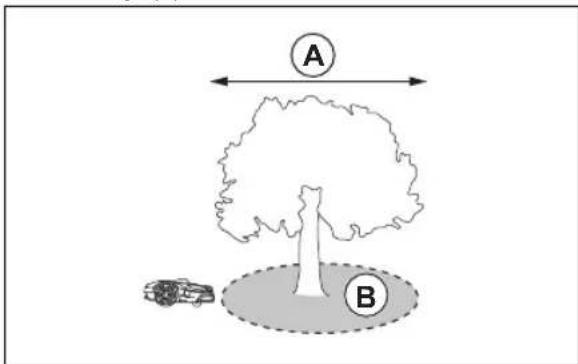

- Okoli dreves s krošnjami, ki v premer merijo več kot 4 m/13 čevljev (A), ustvarite prepovedana območja (B).

A B

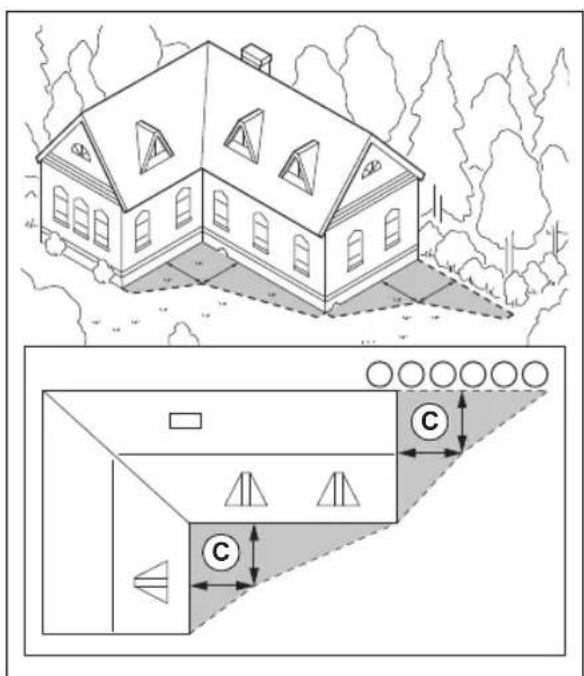

- Pri predmetih v obliki črke L, ki so višji od 1 m/3.3 čevljev, namestite navidezno mejo pri najmanjši razdalji (C) 1.5 m/5 čevljev.

• Če želite namestiti navidezne meje na območje s predmetom v obliki črke U, ki je višji od 1 m/3.3 čevljev, se prepričajte, da razdalja (E) meri najmanj 6 m/20 čevljev. Če je predmet višji od 3 m/10 čevljev, se prepričajte, da je razdalja (E) dvakrat večja od višine najvišjega predmeta. Navidezno mejo namestite pri najmanjši razdalji (D) 1.5 m/5 čevljev od predmeta.

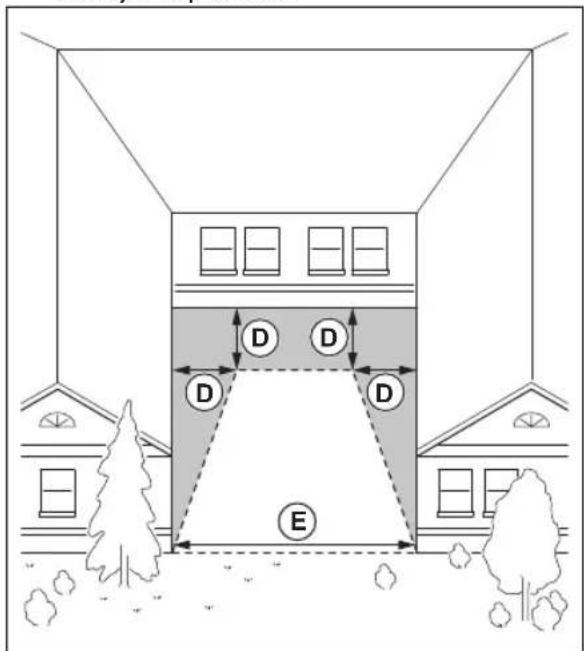

• Za območja med predmeti, ki v višino merijo več kot 1 m/3.3 čevljev, razdalja (F) mora meriti najmanj 4 m/13 čevljev.

Opomba: Za območja, ki v širino merijo manj kot 4 m/13 čevljev, lahko robotski kosilnici omogočite transportno pot brez košnje.

102.9.1 Prehodi

Prehod je predel z navidezno mejo na vsaki strani, ki povezuje dva predela delovnega območja. Za zagotavljanje dobrih rezultatov košnje mora biti prehod širok vsaj 2 m/6.5 ft).

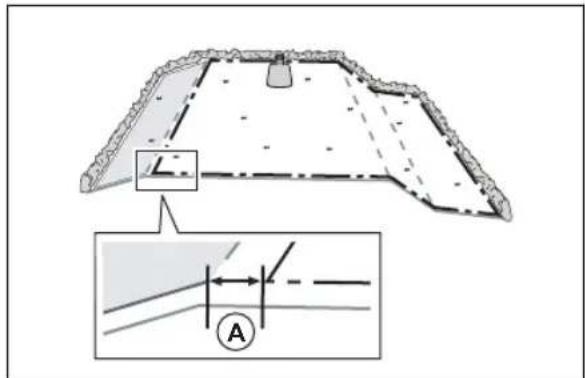

102.9.2 Nastavitev predmetov na zemljevidu klančin

Izdelek lahko uporabljate na klančinah: 50%. V delovno območje ne vključite preveč strmih klančin. Preveč strme klančine lahko izolirate kot prepovedana območja. Klančina v odstotkih (%) je izračunan kot dvig terena na meter. Primer: 10 cm/100 cm = 10%.

• Klančine, ki so znotraj delovnega območja in so strmejše od 50%, izolirajte s prepovedanim območjem.
• Za klančine vzdolž zunanjega roba trate, ki so večje od 25%. Za namestitev navidezne meje izdelek uporabljajte z zadnjim kolesom 5 cm/2 in. (A) od roba.

- Za klančine, ki se nahajajo poleg javnih cest, vzdolž zunanjega roba klančine postavite ograjo ali zaščitni zid.

102.10 Namestitev izdelka

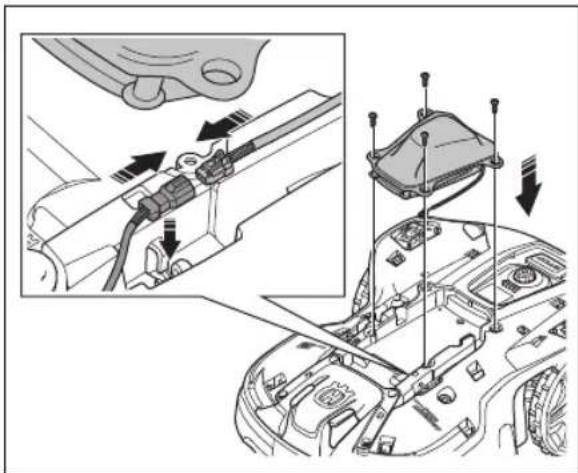

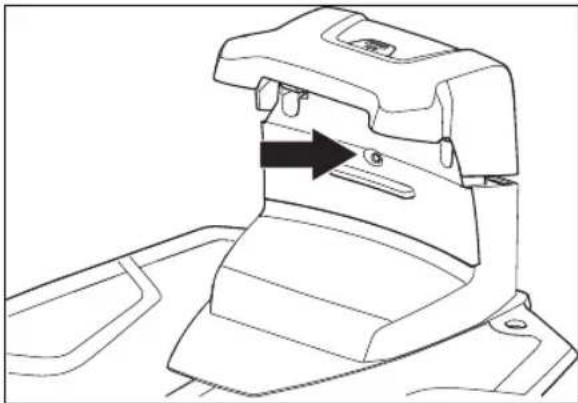

1. Namestite pripomoček EPOS ^TM Plug-in. Glejte Namestitev vtičnika EPOS na strani 291.
2. V mobilno napravo prenesite aplikacijo Automower® Connect. Glejte Automower® Connect na strani 292.
3. Izdelek seznanite z aplikacijo Automower ^ Connect. Nastavitev naprave EPOS ^TM opravite v aplikaciji Automower ^ Connect. Glejte Nastavitev EPOS ^TM na strani 291.
4. Namestite polnilno postajo. Glejte Za namestitev polnilne postaje na strani 292.
5. Namestite referenčno postajo. Glejte referenčne postaje na strani 293. Namestitev
6. Ustvarite zemljevid z delovnimi območji, prepovedanimi območji, transportnimi potmi in točkami za vzdrževanje. Glejte Namestitev predmetov zemljevida na strani 296.
7. Za spreminjanje nastavitev izdelka uporabite aplikacijo Automower® Connect. Glejte Automower® Connect na strani 292.

Opomba: Za več informacij o nastavitvah v aplikaciji preberite uporabniški priročnik za robotsko kosilnico.

102.10.1 Orodja za namestitev

• Izvijač, Torx 20.
• Ključ inbus, 4 mm. Priložen k izdelku.
• Ključ inbus, 8 mm. Priložen k izdelku.

102.10.2 Namestitev vtičnika EPOS

1. Odstranite zgornji pokrov na robotski kosilnici.

1. Na priključku odstranite tesnilni čep.
2. Kabel iz vtičnika EPOS povežite z robotsko kosilnico.

1. S 4 vijaki namestite vtič EPOS.
2. Namestite zgornji pokrov.

102.10.3 Nastavitev EPOS™

Ob prvem vklopu izdelka je treba opraviti nekaj osnovnih nastavitev, preden lahko začne izdelek delovati. Če želite namestiti predmete v zemljevid,

spremeniti nastavitve in uporabljati izdelek, morate izdelek seznaniti z aplikacijo Automower® Connect. Uporabite aplikacijo Automower® Connect v mobilni napravi ali v aplikaciji.

1. Vklopite izdelek.

Opomba: Način postopka seznanjanja izdelka Bluetooth® je omogočen za 3 minute. Če postopek seznanjanja med izdelkom in mobilno napravo ni končan v 3 minutah, izklopite izdelek, nato pa ga znova vklopite.

1. Prijavite se v svoj račun Husqvarna v aplikaciji Automower® Connect.

2. Vklopite Bluetooth ^® v mobilni napravi.

3. V aplikaciji Automower ^ Connect izberite možnost Moje kosilnice in nato dodajte svoj izdelek.

4. Vnesite tovarniško kodo PIN.

5. Sledite navodilom za nastavitev EPOS ^TM v aplikaciji Automower ^ Connect. Izvedite postopek združevanja z referenčno postajo in polnilno postajo ter namestite predmete zemljevida.

Opomba: Izdelek je treba z aplikacijo Automower® Connect seznaniti le enkrat.

102.10.4 Automower® Connect

Automower® Connect je brezplačna aplikacija za vašo mobilno napravo. Uporabite aplikacijo za namestitev, nastavitev in uporabo izdelka. V aplikaciji Automower® Connect lahko najdete tudi več informacij, na primer o alarmu in statističnih podatkih.

Aplikacija zagotavlja 2 načina povezljivosti: povezljivost dolgega dosega prek mobilnega omrežja in povezljivost kratkega dosega s tehnologijo Bluetooth®.

- Nadzorna plošča prikazuje trenutno stanje izdelka in stanje napolnjenosti baterije.

Opomba: Zaradi regionalno specifičnih mobilnih omrežij povezava v Automower® Connect ni podprta v vseh državah. Vključen Automower® Connect doživljenjski servis lahko uveljavite le, će je na operativnem področju na voljo poddobavitelj.

102.10.5 Namestitev polnilne postaje

Prebrati in razumeti morate navodila o polnilni postaji. Glejte Pregled mesta za namestitev polnilne postaje na strani 287.

POZOR: V ploščo polnilne postaje ne vrtajte novih lukenj.

POZOR: Na podstavek polnilne postaje ne postavite nog.

OPOZORILO: Preden priključite nizkonapetostni kabel in napajalnik, se prepričajte, da sta vtiča čista in suha.

Napajalnik priklopite samo na napajalno vtičnico, povezano z napravo na diferenčni tok (RCD).

102.10.5.1 Za namestitev polnilne postaje

POZOR: V ploščo polnilne postaje ne vrtajte novih lukenj.

POZOR: Na podstavek polnilne postaje ne postavite nog.

OPOZORILO: Preden priključite nizkonapetostni kabel in napajalnik, se prepričajte, da sta vtiča čista in suha.

Napajalnik priklopite samo na napajalno vtičnico, povezano z napravo na diferenčni tok naprave (RCD).

1. Prebrati in razumeti morate navodila o polnilni postaji. Glejte Pregled mesta za namestitev polnilne postaje na strani 287.
2. Polnilno postajo postavite v izbrano območje.
   Opomba: Polnilne postaje ne pritrdite na tla z vijaki, dokler vodilni kabel ni nameščen.
3. Odprite pokrov na sprednji strani polnilne postaje.

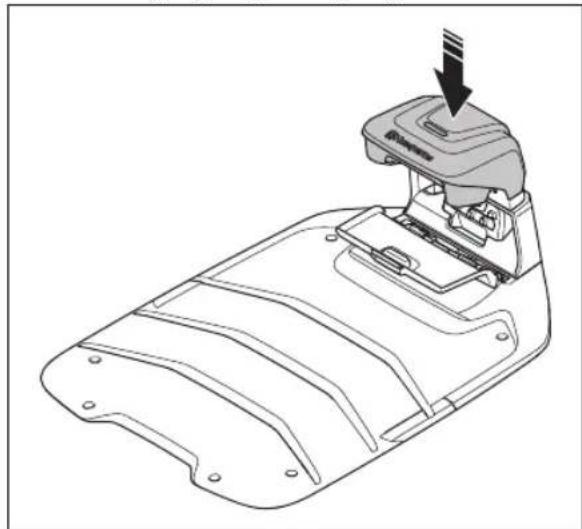

4. Namestite zgornji del polnilne postaje.

1. Priključite nizkonapetostni kabel v polnilno postajo.
2. Zaprite pokrov na sprednji strani polnilne postaje.
3. Napajalnik namestite na višino najmanj 30 cm (12 palcev).

min 30 cm / 12"

1. Kabel napajalnika priključite na vtičnico napetosti 100-240 V.

Opomba: Izdelek lahko med nameščanjem omejevalne zanke postavite v polnilno postajo, da se napolni.

1. Nizkonapetostni kabel s klini namestite v tla ali ga zakopljite.

2. Ko namestite omejevalno zanko in vodilni kabel, žice priključite na polnilno postajo.

3. Po namestiti vodilnega kabla s priloženimi vijaki pritrdite polnilno postajo na tla.

102.10.5.2 Vizualno preverjanje polnilne postaje

1. Prepričajte se, da indikatorska lučka LED na polnilni postaji sveti zeleno.

1. Če indikatorska lučka LED ne sveti zeleno, preverite namestitev. Glejte Vizualno preverjanje polnilne postaje na strani 293 in Vizualno preverjanje polnilne postaje na strani 293.

102.10.6 Namestitev referenčne postaje

Referenčno postajo namestite na steber ali steno.

POZOR: Premiki referenčne postaje bodo vplivali na podatke o popravkih, poslane izdelku s točnim položajem. Referenčna postaja mora biti čvrsto nameščena na stebru ali steni.

POZOR: Če premaknete referenčno postajo, bodo elementi na zemljevidu spremenili položaj. Prilagodite elemente na zemljevidu ali jih znova namestite v aplikaciji Automower® Connect.

102.10.6.1 Nameščanje referenčne postaje na steno

Opomba: Ker so materiali sten različni, vijaki za pritrditev na steno niso priloženi.

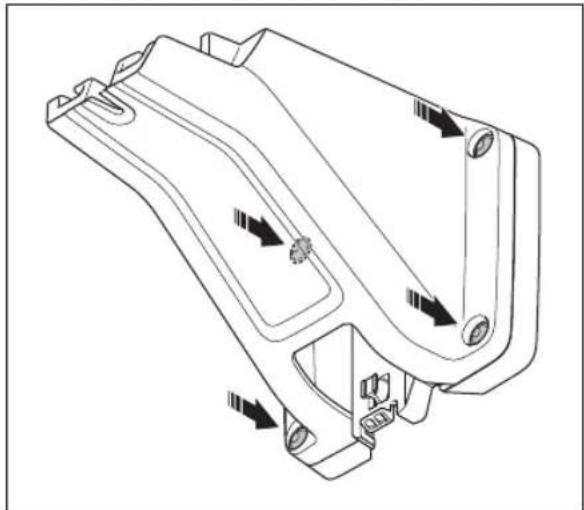

1. Roko za referenčno postajo držite na steni, na katero jo boste pritrdili. Na steni naredite 4 oznake, kjer boste pritrdili 4 vijake.

Opomba: Če je referenčna postaja nameščena na steni, mora biti vrh referenčne postaje nad steno.

1. V steni izvrtajte 4 odprtine za 4 vijake.
2. Referenčno postajo namestite na steno s 4 vijaki.

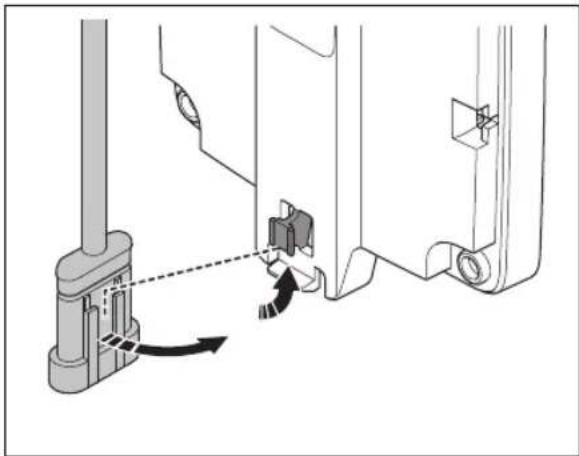

1. Kabel referenčne postaje potegnite skozi režo na roki in namestite referenčno postajo na roko.

1. Priključek pritrdite s sponkami na roki.

1. Nizkonapetostni kabel priklopite v referenčno postajo in napajalno vtičnico.
2. Nizkonapetostni kabel od referenčne postaje do napajalne vtičnice pritrdite s kabelskimi vezicami na steno.

POZOR: Če nizkonapetostni kabel ni čvrsto pritrjen s kabelskimi vezicami, ga lahko poškoduje močan veter.

1. Napajalno enoto namestite 30-200 cm/ 1-6.5 čevljev nad tlemi. Glejte Pregled mesta za namestitev napajalnika na strani 287.
2. Kabel napajalnika priključite na vtičnico napetosti 100-240 V.
3. Počakajte, da LED-indikator stanja začne svetiti zeleno. Najprej LED-indikator stanja nekaj minut utripa zeleno. Glejte Indikatorska lučka LED na referenčni postaji na strani 304.

102.10.6.2 Nameščanje referenčne postaje na steber

1. Steber čvrsto pritrdite na steno, vrh strehe ali tla. Poskrbite, da se steber ne more premikati ali se po nesreči premakniti.
2. Podporni nosilec in eno izmed vratnic nosilca pritrdite s 4 vijaki (ključ inbus 4 mm) na roko.

Opomba: Vratnice nosilca so na voljo v dveh dimenzijah za različne dimenzije stebrov. Izberite ustrezno vratnico nosilca za namestitev.

1. Roko postavite na vrh stebra.

Opomba: Referenčna postaja mora biti nameščena na vrhu stebra.

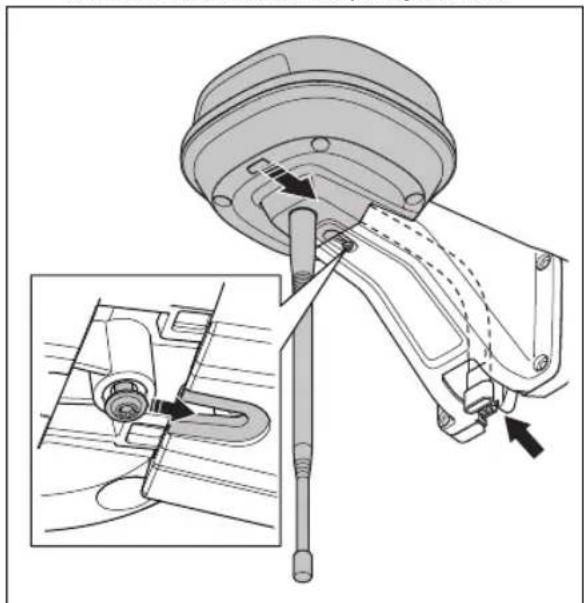

1. Referenčno postajo pritrdite z 2 vijakoma (ključ inbus 4 mm) na steber.

1. Kabel na referenčni postaji potegnite skozi režo v roki in namestite referenčno postajo na roko.

1. Priključek pritrdite s sponkami na roki.

1. Nizkonapetostni kabel priklopite v referenčno postajo in napajalno vtičnico. Glejte Pregled mesta za namestitev napajalnika na strani 287.

2. Nizkonapetostni kabel od referenčne postaje do napajalne vtičnice pritrdite s kabelskimi vezicami na steber.

POZOR: Če nizkonapetostni kabel ni čvrsto pritrjen s kabelskimi vezicami, ga lahko poškoduje močan veter.

1. Napajalno enoto namestite 30-200 cm/ 1-6.5 čevljev nad tlemi. Glejte Pregled mesta za namestitev napajalnika na strani 288.

2. Kabel napajalnika priključite na vtičnico napetosti 100-240 V.

3. Počakajte, da LED-indikator stanja začne svetiti zeleno. Najprej bo LED-indikator stanja nekaj minut utripal zeleno. Glejte Indikatorska lučka LED na referenčni postaji na strani 304.

102.10.7 Namestitev predmetov zemljevida

Prebrati in razumeti morate navodila o mestu, kamor namestite predmetov na zemljevidu. Glejte Pregled za namestitev navideznih meja na strani 289.

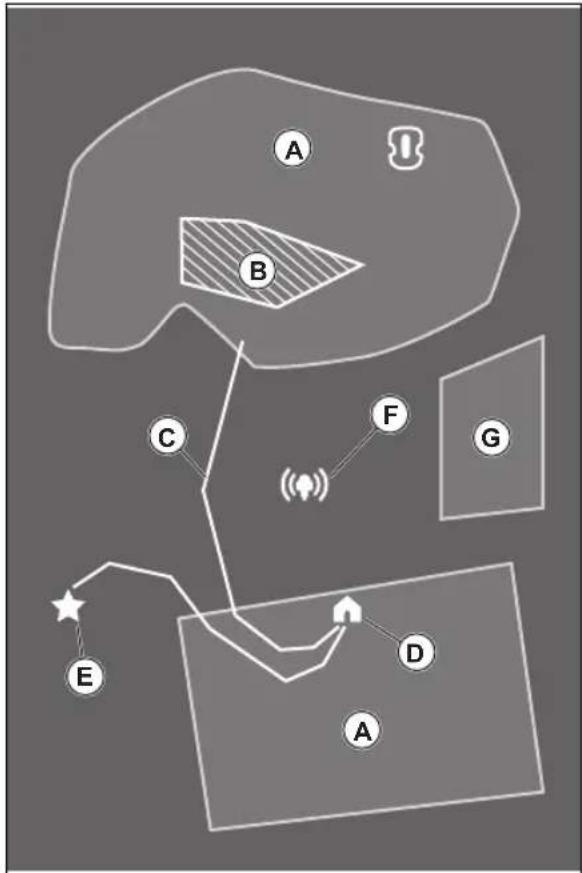

Na zemljevidu lahko namestite naslednje predmete v aplikaciji:

• Delovna območja (A)
• Prepovedana območja (B)
• Transportna pot(C)
• Polnilna postaja (D)
• Točka za vzdrževanje (E)
• Referenčna postaja (F)
• Delovno območje (sekundarno območje) (G)

Za popolno namestitev zemljevida morate na zemljevid namestiti delovno območje in polnilno postajo.

Delovno območje določajo navidezne meje. Na zemljevid lahko namestite največ toliko delovnih območij in sekundarnih območji.

Obstajata dve vrsti delovnih območij:

- Delovno območje, v katerem je polnilna postaja ali pa je nanj priključena, s transportno potjo, kjer izdelek deluje samodejno.

- Sekundarno območje pa je delovno območje brez polnilne postaje in transportne poti. Izdelek je treba na delovno območje ali z delovnega območja premakniti ročno.

Transportna pot je določena pot med priključno točko pred polnilno postajo in delovnim območjem. Na tej poti lahko izdelek deluje samodejno, vendar ne kosi trave. V programu lahko transportno pot začasno omogočite ali onemogočite.

Prepovedana območja so območja, kjer izdelka ne smete uporabljati. Prepovedano območje je določeno z navideznimi mejami. Prepovedana območja lahko začasno omogočite ali onemogočite v aplikaciji.

Mesto za vzdrževanje je določno mesto, kjer se izdelek lahko parkira. To lahko na primer uporabite na servisni točki, kjer se izvaja vzdrževanje izdelka. Točka za vzdrževanje je priključena na priklopno točko s potjo.

Če želite na zemljevid namestiti predmete, izdelek upravljajte z namestitvijo appDrive, da na zemljevid dodate vodilne točke. Glejte Nastavitev predmetov na zemljevidu na strani 297.

102.10.7.1 Nastavitev predmetov na zemljevidu

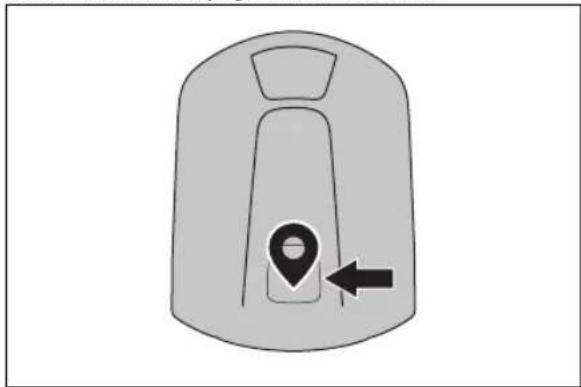

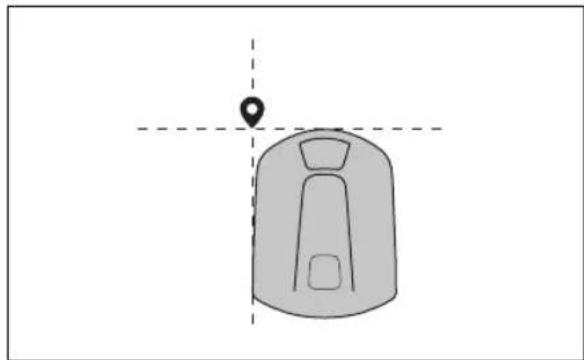

Vodilne točke (A) so položaji, ki določajo navidezne meje in poti (B). Črte med vodilnimi točkami so ravne. Dodajte več vodilnih točk, da ustvarite gladke krivulje. Priporočamo, da uporabite čim manj vodilnih točk. Skupno največje število vodilnih točk je 800 za vsako delovno območje in z njim povezana prepovedana območja in transportne poti. Husqvarna priporoča, da za celotno namestitev zemljevida dodate največ toliko vodilnih poti: 1000. Po namestitvi zemljevida lahko v programu prilagodite vodilne točke. Po namestitvi zemljevida lahko v programu prilagodite vodilne točke.

POZOR: Med namestitvijo predmetov na zemljevid ne dvigujte in premikajte izdelka med vodilnimi točkami. Za pravilno namestitev uporabite appDrive.

Opomba: Položaj vodilne točke, ko namestite delovno ali prepovedno območje, je v sprednjem levem kotu izdelka.

Opomba: Položaj vodilne točke, ko namestite transportno pot ali pot do točke za vzdrževanje, je na sredini izdelka med pogonskima kolesoma.

• Prepričajte se, da se nahajate v bližini izdelka in ste z njim prek aplikacije povezani s tehnologijo Bluetooth®.
• Prepričajte se, da je stanje appDrive. EPOS^TM potrjeno v
• Izberite predmet, ki ga želite nastaviti, in za uporabo izdelka uporabite gumbe v namestitvi appDrive.

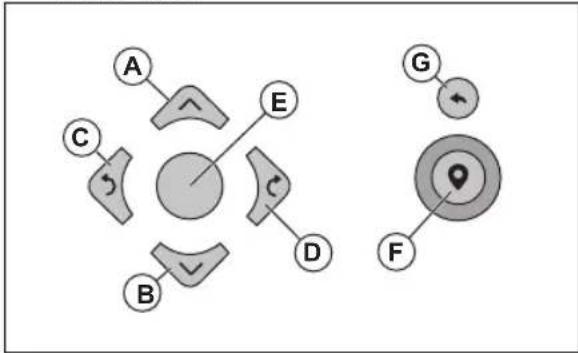

• Za premikanje izdelka naprej pritisnite gumb s puščico gor (A).
• Za premikanje izdelka nazaj pritisnite gumb s puščico dol (B).
• Za obračanje izdelka v levo stran pritisnite levi puščični gumb (C).
• Za obračanje izdelka v desno stran pritisnite desni puščični gumb (D).
• Kot krmilno ročico za premikanje in obračanje izdelka v katerokoli smer uporabite sredinski gumb (E).
• Za dodajanje vodilne točke na zemljevid uporabite gumb za vodilno točko (F).
• Z gumbom za razveljavitev (G) odstranite zadnjo vodilno točko.

Opomba: Hodite 2-3 m/6.5-9.8 čevljev za izdelkom, ko izdelek upravljate s funkcijo appDrive.

Ustvarjanje delovnega območja

Za delovno območje so potrebne najmanj 3 vodilne točke.

• Izdelek uporabljajte v smeri urinega kazalca ob meji delovnega območja.
• Dodajanje vodilnih točk na zemljevid. Dodajte vodilne točke najmanj 3 cm/ 1 palcev od ovir.


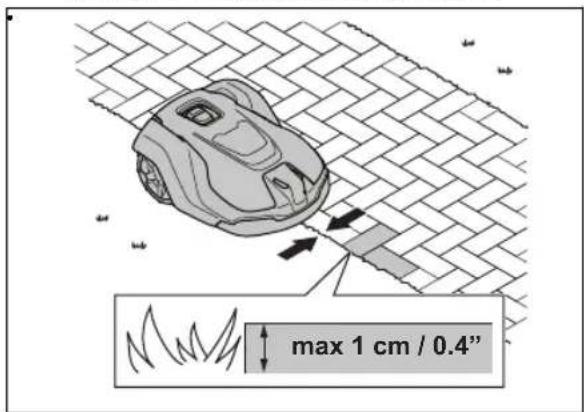

- Dodajte točko poti, da izdelek pokosi travo ob robu med zelenico in kamnito potjo. Ko dodate točko poti, se prepričajte, da ste ob robu zelenice in kamniti poti. Če kamnita pot v primerjavi z zelenico meri največ 1 cm, lahko izdelek prečka pot.

max 1 cm / 0.4"

- Dodajte vodilno točko na zunanji kot, da namestite navidezno mejo okoli kota.

• Vodilne točke ne smejo biti nastavljene tako, da bi navidezna meja prekrivala samo sebe v istem delovnem območju.
• Shranite delovno območje, da se prva in zadnja vodilna točka samodejno povežeta z navidezno mejo.

Ustvarjanje prepovedanega območja

Za prepovedano območje so potrebne najmanj 3 vodilne točke.

• Upravljajte izdelek v nasprotni smeri urnega kazalca okoli meje prepovedanega območja.
• Dodajanje vodilnih točk na zemljevid. Dodajte vodilne točke najmanj 3 cm/ 1 palcev od ovir.
• Vodilne točke ne smejo biti nastavljene tako, da navidezna meja prekriva samo sebe v istem prepovedanem območju.
• Shranite prepovedano območje, da se prva in zadnja vodilna točka samodejno povežeta z navidezno mejo.

Ustvarjanje transportne poti

• Za nastavitev transportne poti upravljajte izdelek in dodajajte vodilne točke na zemljevidu. Začnite na delovnem območju najmanj 1 m/3.3 ft. od navidezne meje.
• Transportne poti ne nastavite čez prepovedano območje.
• Vodilne točke ne smejo biti nastavljene tako, da transportna pot prečka isto transportno pot.
• Da bi povezali transportno pot s priklopno točko, upravljajte izdelek in dodajajte vodilne točke.
• Shranite transportno pot, da se Zadnja točka poti samodejno poveže s točko združitve.

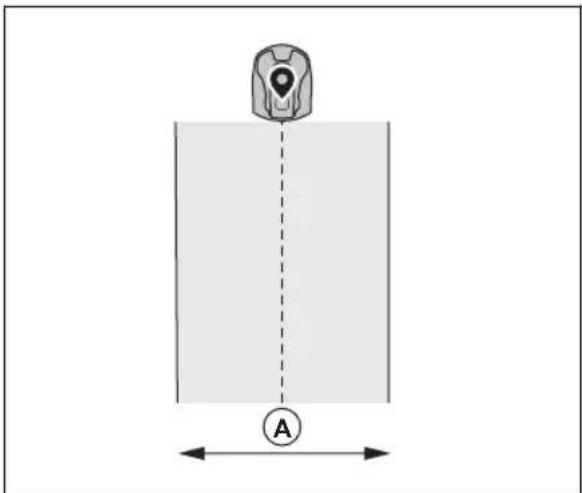

• Nastavite širino koridorja (A) za transportno pot. Širino koridorja je mogoče nastaviti na 2-5 m/6.6-16.4 ft.

Nastavitev točke za vzdrževanje

- Upravljajte izdelek in dodajte vodilne točke na zemljevidu. Vodilne točke začnite dodajati na

položaju, kjer ste namestili točko za vzdrževanje. Prva vodilna točka določa točko za vzdrževanje.

• Za ustvarjanje poti do polnilne postaje upravljajte izdelek in dodajajte vodilne točke.
• Shranite točko za vzdrževanje, da samodejno povežete zadnjo vodilno točko s točko združitve.

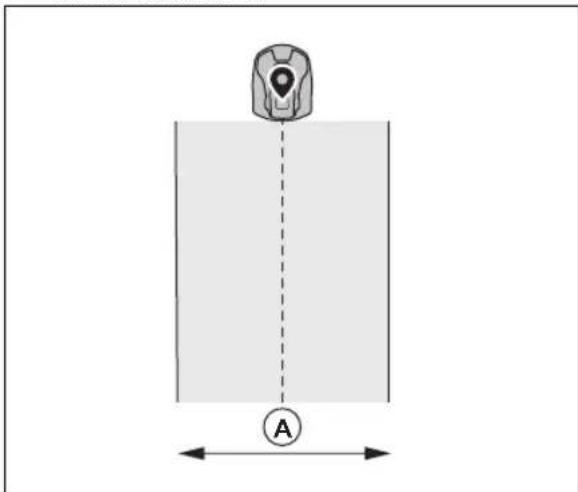

• Nastavite širino koridorja (A) za točko za vzdrževanje. Širino koridorja je mogoče nastaviti na 2-5 m/6.6-16.4 ft.

Ponovna namestitev polnilne postaje na zemljevid Če polnilno postajo premaknete ali zamenjate, jo znova namestite na zemljevid. Lahko jo tudi znova namestite, če se robotska kosilnica ne more priklopiti ali povezati s polnilno postajo.

1. V aplikaciji izberite Predmeti zemljevida > Polnilna postaja.
2. Izberite možnost Ponovno namesti polnilno postajo in sledite navodilom.

Ponovna namestitev referenčne postaje na zemljevid Če referenčno postajo premaknete ali zamenjate, jo znova namestite na zemljevid.

1. V aplikaciji izberite Predmeti zemljevida > Referenčna postaja.
2. Izberite možnost Ponovno namesti referenčno postajo in sledite navodilom.

103 Vzdrževanje

103.1 Uvod – vzdrževanje

Vsako leto preverite namestitev.

1. Prepričajte se, da je steber čvrsto pritrjen.
2. Preverite moment zategnitve na vseh vijakih.

Vijak Orodje Zatezni moment (Nm)
Zgornja šasija na spodnjo šasijo Torx 20 1,8
Od referenčne postaje do roke Torx 20 1,8
Od roke do stebra Ključ inbus, 4 mm 5–6
Roka, podporni nosilec in vratnica nosilca Ključ inbus, 4 mm 5–6

103.2 Izdelek očistite

OPOZORILO: Pred kakršnim koli vzdrževanjem ali čiščenjem izklopite izdelek iz napajanja.

POZOR: Izdelka ne čistite z visokotlačnim čistilnikom. Pri čiščenju ne uporabljajte topil.

Izdelek po potrebi očistite z mokro krpo.

104 Odpravljanje težav

104.1 Uvod – odpravljanje težav

Vsa sporočila za odpravljanje težav najdete v meniju Sporočila v. Več informacij je na voljo na www.husqvarna.com.

104.2 Sporočila o napakah

Sporočila napak v spodnji tabeli so prikazana na zaslonu v aplikaciji Automower® Connect. Če se pogosto prikaže isto sporočilo, se obrnite na predstavnika podjetja Husqvarna.

Sporočilo Vzrok Ukrep
Ni signala zanke	Napajalnik ali nizkonapetostni kabel za polnilno postajo ni priključen.	Če LED-indikator stanja na polnilni postaji ne sveti, to pomeni, da ni napajanja. Preverite priključitev na napajanje in napravo na diferenčni tok. Zagotovite, da je nizkonapetostni kabel priključen na polnilno postajo.
	Napajalni ali nizkonapetostni kabel za polnilno postajo je poškodovan.	Zamenjajte napajalni ali nizkonapetostni kabel.
	ECO-načinje omogočen in LED-indikator na polnilni postaji utripa zeleno. Izdelek ste zagnali ročno na delovnem območ- ju, vendar niste pritisnili gumba STOP, preden ste odstranili izdelek iz polnilne postaje, Signal polnilne postaje je one- mogočen in izdelek ne more zapeljati na polnilno postajo.	Namestite izdelek na polnilno postajo. Zaženite izdelek.
	Izdelek ne najde signala zanke, ki ga oddaja polnila postaja.	Priklopite izdelek v polnilno postajo in us- tvarite nov signal zanke.
	Polnilna postaja ni pravilno nameščena. Na	Namestite polnilno postajo v skladu z na- vodili. Glejte Za namestitev polnilne postaje na strani 292.
	Motnje zaradi kovinskih predmetov, kot so ograje, armiran beton ali zakopani ka- bli v bližini polnilne postaje.	Spremenite položaj polnilne postaje.
Izven delovnega območja	Delovno območje je preveč nagnjeno pri navidezni meji.	Prepričajte se, da je navidezna meja pra- vilno nastavljena.
	Transportna pot ali pot do točke za vzdrževanje je preveč nagnjena.	Prepričajte se, da je transportna pot pravilno nastavljena. Glejte Ustvarjanje transportne poti na strani 299.
	Izdelek ne more najti pravega signala polnilne postaje zaradi motenj signala za- nke, ki ga oddaja nek drug izdelek v bliži- ni.	Priklopite izdelek v polnilno postajo in us- tvarite nov signal zanke.
	Motnje zaradi kovinskih predmetov, kot so ograje, armiran beton ali zakopani ka- bli v bližini polnilne postaje.	Spremenite položaj polnilne postaje.
Prazna baterija	Izdelek ne more najti polnilne postaje. Izdelek nima točnega položaja in ne more najti polnilne postaje.	Na poti izdelka stoji ovira, ki mu preprečuje, da bi našel polnilno postajo.
	Baterija je na koncu življenjskega cikla. Zamenjajte baterijo.
	Antena polnilne postaje je v okvari. Če LED-indikator na polnilni postaji utripa rdeče, je antena polnilne postaje v okvari. Obrnite se na pooblaščenega servis-nega zastopnika.
Težava z zemljevidom	Delovno območje ni določeno. Ustvarite delovno območje v aplikaciji Automower® Connect. Glejte Ustvarjanje delovnega območja na strani 298.
	Datoteka predmeta zemljevida ni pravil-na.	Preverite zemljevid v aplikaciji. Prilagodi-te zemljevid in ga shranite.
		Izbrišite zemljevid in ga na novo namesti-te.
Iskanje položaja	Referenčna postaja ima šibek satelitski signal.	Satelitski signal je začasno šibek. Izdelek bo začel delovati, ko bodo satelitski signali dobri.
		Preglejte namestitev referenčne postaje.
	Izdelek ima šibek satelitski signal. Satelitski signal je začasno šibek. Izdelek bo začel delovati, ko bo satelitski signal dober.
		Preverite, ali je med izdelkom in nebom kakšen predmet, ki bi povzročal motnjo s satelitskim signalom. Odstranite pred-met ali izvedite novo namestitev, pri kate-ri ne vključite teh predmetov v delovno območje. Glejte Namestitev predmetov zemljevida na strani 296
Sateliti niso podali točnega položaja	Referenčna postaja ima šibek satelitski signal.	Preglejte namestitev referenčne postaje.
	Izdelek ima šibek satelitski signal. Preverite, ali je med izdelkom in nebom kakšen predmet, ki bi povzročal motnjo s satelitskim signalom. Odstranite predmet ali izvedite novo namestitev, pri kateri ne vključite teh predmetov v delovno ob-močje. Glejte Namestitev na strani 286
Referenčna postaja ima teža-ve pri prenosu podatkov	Ta izdelek ni povezan z referenčno po-stajo.	Izdelek združite z referenčno postajo.
	Referenčna postaja ni pravilno namešče-na.	Preglejte namestitev referenčne postaje.
	Izdelek ne sprejema radijskega signala izreferenčne postaje v vseh območjih, kjerizdelek deluje.	Preverite, ali izdelek prejema radijski sig-nal z referenčne postaje na vseh predelihdelovnega območja. Če ne, ponovno na-mestite referenčno postajo ali zemljevid.Glejte Nastavitev predmetov na zemljevi-du na strani 297.
	Izpad napajanja. Preverite in odpravite vz-ok za okvaronapajanja referenčne postaje.
	V referenčni postaji je prišlo do napake inLED-indikator stanja utripa rdeče.	Izklopite napajanje referenčne postaje inga znova priključite, da znova zaženetereferenčno postajo. Če napake ne more-te odpraviti, se obrnite na svojega poob-laščenega servisnega zastopnika.
	Obstaja motnja z drugo referenčno po-stajo ali drugimi radijskimi sistemi v ob-močju.	Ponovno zaženite izdelek. Če napake nemorete odpraviti, se obrnite na svojegapooblaščenega servisnega zastopnika.
Preveč vodilnih točk	V trenutnem delovnem območju je pre-več vodilnih točk.	Znova namestite delovno območje, pre-povedano območje in transportne poti.Vnesite manj vodilnih točk. Trenutno de-lovno območje razdelite v več delovnihobmočij.
Cilj ni dosegljiv	Med polnilno postajo in delovnim območ-jem ali točko za vzdrževanje ni nobene transportne poti.	Ustvarite transportno pot med polnilnopostajo in delovnim območjem ali točkoza vzdrževanje.
	Transportna pot je blokirana in izdelek nemore zapeljati na delovno območje, dopolnilne postaje ali točke za vzdrževanje.	Prepričajte se, da transportna pot ni blo-kirana, ali pa izbrišite transportno pot inustvarite novo.
Več referenčnih postaj	V bližini delovnega območja je več refe-renčnih postaj. To lahko povzroči motnjeizdelka iz druge referenčne postaje.	Če se ista težava pojavlja pogosto, seobrnite na pooblaščenega serviserja.
Vtičnika EPOS ni najden	EPOSTM Plug-in je okvarjen oz. ni pravil-no nameščen.	Ponovno zaženite izdelek. Preverite, alije naprava EPOSTM Plug-in pravilno na-meščena in ali je kabel priključen. Čenapake ne morete odpraviti, se obrnitena svojega pooblaščenega servisnegazastopnika.
Spremenjena delovna ob-močja	Polnilna postaja ali referenčna postaja jebila premaknjena.	Znova nastavite zemljevid.

104.3 Indikatorska lučka LED na referenčni postaji

Lučka Stanje
Utripa zeleno Zagon referenčne postaje. To lahko traja nekaj minut.
Sveti zeleno Delovanje.
Utripa rdeče Referenčna postaja ne deluje zaradi napake. Ponovno zaženite izdelek. Če napake ne morete odpraviti, se obrnite na svojega pooblaščenega servisnega zastopnika.
Utripa belo Potrebna je posodobitev vdelane programske opreme. Obrnite se na lokalnega predstavnika podjetja Husqvarna.

104.4 Indikatorska lučka na polnilni postaji

Za popolnoma delujočo namestitev mora indikatorska lučka na polnilni postaji svetiti ali utripati zeleno. Če sveti druga barva, upoštevajte spodnji vodič za odpravljanje težav.

Več pomoči je na voljo na www.husqvarna.com. Če še vedno potrebujete pomoč, se obrnite na lokalnega predstavnika podjetja Husqvarna.

Lučka	Stanje
Sveti zeleno Dobra kakovost signalov.
Utripa zeleno Signali so močni in ECO-način je aktiviran.
Utripa rdeče Motnje v anteni polnilne postaje. Obrnite se na lokalnega predstavnika podjetja Husqvarna.
Sveti rdeče Napaka na tiskanem vezju ali neustrezno napajanje v polnilni postaji. Napako mora odpraviti pooblaščeni serviser. Obrnite se na lokalnega predstavnika podjetja Husqvarna.

105 Shranjevanje in odstranjevanje

105.1 Shranjevanje

Če referenčno postajo hranite v zaprtem prostoru, naj roka ostane nameščena na stebru ali steni, da boste lahko referenčno postajo znova namestili v prvotni položaj.

Če referenčno postajo hranite pozimi na prostem, vam priporočamo, da napajalnik ostane priključen.

105.2 Odstranitev

Spoštujte lokalne zahteve za recikliranje in veljavne predpise.

106 Tehnični podatki

106.1 Tehnični podatki

Mere referenčne postaje
Dolžina, največja dolžina, vključno s ploščo za namestitev stebra, v cm/in.	36/13,8
Širina, cm/palci 19/7,5
Višina, cm/palci 36/13,8
Teža referenčne postaje v kg/lb 0,88/1,9
Teža roke v kg/lb 0,33/0,73
Podatki o izdelku referenčne postaje
Vrsta napajalne enote ADP-40KR, FW7313/28/D/XX/Y/1.3
Vhodna moč napajalnika, V AC 100–240
Izhodna moč napajalnika, V DC 28
Izhodna moč napajalnika, A 1,3
Dolžina nizkonapetostnega kabla v m/ft. 20/66
Referenčna postaja s kodo IP IPX5
Napajalna enota s kodo IP IP44
Poraba energije v W 2

Podprti frekvenčni pasovi
Frekvenčno območje (za storitev) tehnologije Blue-tooth®	2400,0–2483,5 MHz
SRD868 (Evropa) 863–870 MHz
SRD915 (Avstralija) 915–928 MHz
SRD915 (Nova Zelandija) 915–928 MHz

Razred moči
Izhodna moč (za storitev) tehnologije Bluetooth®	8 dBm
SRD868 (Evropa) 13 dBm
SRD915 (Avstralija) 13 dBm
SRD915 (Nova Zelandija) 13 dBm

Popolne združljivosti med izdelkom in drugimi brezžičnimi sistemi, kot so daljinski upravljalniki in radijski prenosniki, ni mogoče zagotoviti.

106.2 Registrirane blagovne znamke

Besedna znamka in logotipi Bluetooth® so registrirane blagovne znamke v lasti Bluetooth SIG, inc.. Vsaka uporaba teh oznak s strani Husqvarna je na podlagi licence.

107 Garancija

Garancija Husqvarna®zagotavlja ustrezno delovanje tega izdelka za obdobje 2 let od dneva nakupa. Garancija pokriva resne napake v materialu ali proizvodne napake. V garancijskem obdobju vam bomo izdelek zamenjali ali ga brezplačno popravili, će so izpolnjeni naslednji pogoji:

• Izdelek lahko uporabljate le v skladu z napotki v navodilih za uporabo. Garancija proizvajalca ne vpliva na pravice, ki izhajajo iz garancije, do prodajalca/trgovca.
• Končni uporabniki ali druge nepooblaščene tretje osebe ne smejo poskušati popravljati izdelka.

Primeri napak, ki niso vključeni v garancijo:

• Škoda, ki jo povzroči pronicanje vode zaradi uporabe visokotlačnega čistilnika.
• Poškodbe, ki jih povzroči strela.
• Poškodbe, ki jih povzroči uporaba nadomestnih delov in dodatne opreme, ki niso originalni izdelki podjetja Husqvarna.
• Poškodbe zaradi neodobrenih sprememb ali predelav izdelka ali napajalnika.

Če pride do okvare izdelka Husqvarna, se za dodatna pojasnila obrnite na službo za pomoč strankam podjetja Husqvarna. Ko stopite v stik z lokalnim predstavnikom podjetja Husqvarna, imejte pri roki račun in serijsko številko izdelka.

108 Izjava o skladnosti

Za izjavo o skladnosti si oglejte navodila za uporabo, ki so priložena robotski kosilnici.

Husqvarna®
