CL400i - Robotgräsklippare HUSQVARNA - Gratis bruksanvisning och manual

Produkttyp	Kabelläggningsmaskin för robotgräsklippare
Märke	Husqvarna
Modell	CL400i
Vikt utan batteri	39 kg
Vikt med 2 batterier BLi300	43 kg
Batterityp	Litiumjon Husqvarna 36 V
Batterikapacitet	9,4 Ah (BLi300)
Batterispänning	36 V
Rekommenderad laddare	QC500 (100-240 V, 50-60 Hz, 500 W)
Batteriets användningstemperatur	5 °C till 40 °C
Kabellågningdjup	1 till 6 cm (justerbar)
Justerbar spårbredd	250, 270, 290 eller 310 mm
Motortyp	BLDC (borstlös) 36 V
Motorvarvtal (nominellt)	3 000 varv/min
Motorns maximala effekt	1,8 kW
Transmission	Mekanisk växellåda med oljebadsväxel
Koppling	Remtyp med remskiva
Garanterad ljudeffektnivå	86 dB(A)
Ljudeffektnivå vid användaren	66 dB(A)
Vibrationsnivå (handtag)	1,8 m/s²
Säkerhetsanordningar	Säkerhetsnyckel, borrningsmanöverhandtag, nödstopp
Krävd personlig skyddsutrustning	Halkfria stövlar, långbyxor, skyddsglasögon, handskar, hörselskydd
Regelbundet underhåll	Rengöring av matningsbladet och borrhuvudet, smörjning, kontroll av remmar
Reparerbarhet	Reservdelar Husqvarna, underhåll av auktoriserad serviceverkstad
Garanti	Se tillverkarens villkor

Vanliga frågor - CL400i HUSQVARNA

Hur installerar man kabeln på rullen?

Placera kabeln på rullen genom att vrida vredet medurs. Tryck sedan in kabeln i matningsbladets rör tills den sticker ut cirka 5 cm i botten.

Vilket kabellågningsdjup ska man välja?

Djupet är justerbart från 1 till 6 cm med hjälp av stödhjulets spak. Siffrorna på röret anger djupet i cm.

Hur startar man produkten?

Sätt i ett laddat batteri, sätt i säkerhetsnyckeln i låset, tryck på standby-knappen, sedan på start/stopp-knappen tills den förblir intryckt. Slutligen tryck på borrningsmanöverhandtaget för att aktivera borren.

Vilket batteri ska användas?

Använd endast Husqvarna uppladdningsbara batterier från BLi-serien, som BLi300 (36V, 9,4 Ah). Ladda endast med QC500-laddaren.

Hur rengör man matningsbladet?

Använd den medföljande skrapan för att ta bort jord och rester. Rengör efter varje användning för att säkerställa optimal funktion.

Vad gör man om motorn inte startar?

Kontrollera att batteriet är laddat och korrekt installerat. Se till att säkerhetsnyckeln sitter på plats. Om problemet kvarstår, kontakta en auktoriserad verkstad.

Hur justerar man styrets höjd?

Lossa handtaget, ta bort vredet, välj önskad position bland de 5 hålen, och dra sedan åt handtaget igen.

Vilka säkerhetsåtgärder ska iakttas?

Använd halkfria stövlar, långbyxor, skyddsglasögon och hörselskydd. Håll människor och djur på minst 20 meters avstånd. Använd inte produkten i regn.

Hur förvarar man produkten på vintern?

Ta bort batteriet och rengör produkten. Förvara den på en torr plats mellan -10°C och 40°C. Ladda batteriet till 30–50% före långtidsförvaring.

Var hittar man reservdelar?

Vänd dig till en auktoriserad Husqvarna-återförsäljare eller besök www.husqvarna.com. Använd endast originaldelar.

BRUKSANVISNING CL400i HUSQVARNA

Symboler på produktet

(Fig. 2) ADVARSEL

Sikkerhedsanordninger på produktet

Sådan startes produktet

Sådan standses produktet

Symboler på produktet

(Fig. 2) ADVARSEL

Sikkerhet i arbeidsområdet

Hvis produktet går bort fra den ytre kanten av arbeidsområdet, må du legge to kabler samtidig.

Introduktion	394
Säkerhet	395
Montering	399
Drift	400
Underhåll	402

Felsökning	404
Transport, förvaring och kassering	406
Tekniska data	406
Försäkran om överensstämmelse	409

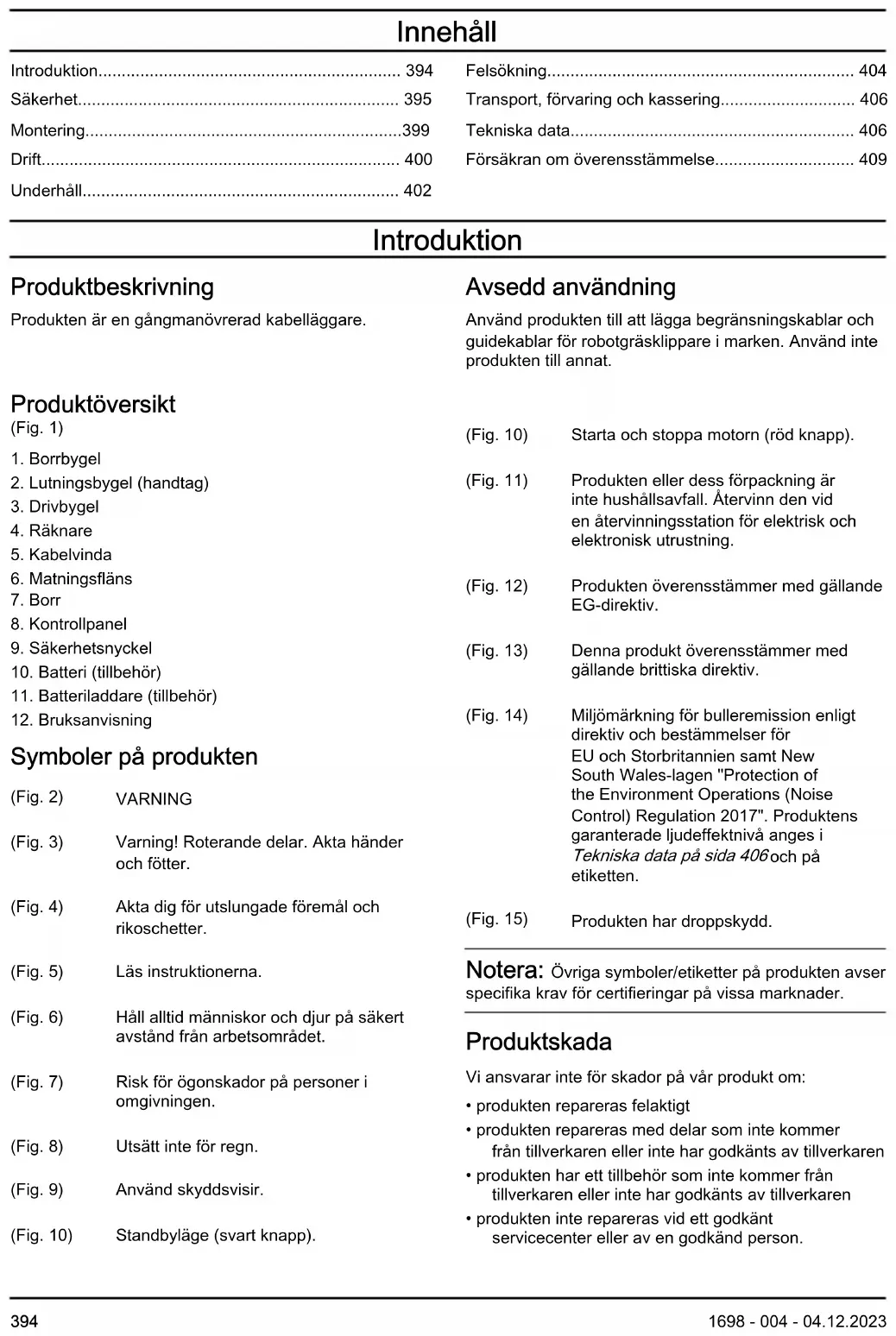

Introduktion

Produktbeskrivning

Produkten är en gångmanövrerad kabelläggare.

Produktöversikt

(Fig. 1)

1. Borrbygel
2. Lutningsbygel (handtag)
3. Drivbygel
4. Räknare
5. Kabelvinda
6. Matningsfläns
7. Borr
8. Kontrollpanel
9. Säkerhetsnyckel
10. Batteri (tillbehör)
11. Batteriladdare (tillbehör)
12. Bruksanvisning

(Fig. 2)	WARNING
(Fig. 3)	Varning! Roterande delar. Akta händer och fötter.
(Fig. 4)	Akta dig för utslungade föremål och rikoschetter.
(Fig. 5)	Läs instruktionerna.
(Fig. 6)	Håll alltid människor och djur på säkert avständ från arbetsområdet.
(Fig. 7)	Risk för ögonskador på personer i omgivningen.
(Fig. 8)	Utsätt inte för regn.
(Fig. 9)	Använd skyddsvisir.
(Fig. 10)	Standbyläge (svart knapp).

Avsedd användning

Använd produkten till att lägga begränsningskablar och guidekablar för robotgräsklippare i marken. Använd inte produkten till annat.

(Fig. 10)	Starta och stoppa motorn (röd knapp).
(Fig. 11)	Produkten eller dess förpackning är inte hushållsavfall. Återvinn den vid en återvinningsstation för elektrisk och elektronisk utrustning.
(Fig. 12)	Produkten överensstämmer med gällande EG-direktiv.
(Fig. 13)	Denna produkt överensstämmer med gällande brittiska direktiv.
(Fig. 14)	Miljömärkning för bulleremission enligt direktiv och bestämmelser för EU och Storbritannien samt New South Wales-lagen "Protection of the Environment Operations (Noise Control) Regulation 2017". Produktens garanterade ljudeffektnivå anges i Tekniska data på sida 406och på etiketten.
(Fig. 15)	Produkten har droppskydd.

Notera: Övriga symboler/etiketter på produkten avser specifika krav för certifieringar på vissa marknader.

Produktskada

Vi ansvarar inte för skador på vår produkt om:

• produkten repareras felaktigt
• produkten repareras med delar som inte kommer från tillverkaren eller inte har godkänts av tillverkaren
• produkten har ett tillbehör som inte kommer från tillverkaren eller inte har godkänts av tillverkaren
• produkten inte repareras vid ett godkänt servicecenter eller av en godkänd person.

Säkerhet

Säkerhetsdefinitioner

Varningar, försiktighetsåtgärder och anmärkningar används för att betona speciellt viktiga delar i bruksanvisningen.

WARNING: Används om det finns risk för skador eller dödsfall för användaren eller kringstående om anvisningarna i bruksanvisningen inte följs.

OBSERVERA: Används om det finns risk för skada på produkten, annat material eller det angränsande området om anvisningarna i bruksanvisningen inte följs.

Notera: Används för att ge mer information som är nödvändig i en viss situation.

Allmänna säkerhetsvarningar

WARNING: Gå igenom alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som medföljer produkten. Om du inte följer instruktionerna nedan kan det leda till elektriska stötar, brand och/eller allvarliga skador.

Spara alla varningar och instruktioner som referens. I varningarna syftar begreppet "produkten" på en produkt som antingen är ansluten till en strömkälla (med sladd) eller drivs av batteri (sladdlöst).

Säkerhet i arbetsområdet

• Arbetsområdet ska hållas välordnat och välbelyst. I röriga eller mörka arbetsområden händer det lätt olyckor.
• Använd inte produkten i explosiva miljöer, t.ex. i närvaro av brandfarliga vätskor, gaser eller damm. Gnistor från produkten kan antända damm eller ångor.
• Håll barn och åskådare på avständ när du använder produkten. Om du blir distraherad kan du tappa kontrollen.

Elsäkerhet

- Produktens stickpropp måste passa i eluttaget. Förändra aldrig stickkontakten på något sätt. Använd inga adapterkontakter med jordade produkter. Oförändrade stickkontakter och motsvarande vägguttag minskar riskerna för elektriska stötar.

• Undvik kroppskontakt med jordade ytor, t.ex. rör, kylare, spisar och kylskåp. Risken för elektriska stötar ökar om kroppen är jordad.
• Utsätt inte produkter för regn eller väta. Om vatten tränger in produkten ökar risken för elstötar.
• Använd inte sladden på fel sätt. Använd inte sladden för att bära eller dra produkten eller för att koppla ur produkten från eluttaget. Håll sladden borta från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga sladdar ökar risken för elektriska stötar.
• När du använder en produkt utomhus ska du även använda en förlängningssladd för utomhusbruk. Om du använder en sladd för utomhusbruk minskar risken för elektriska stötar.
• Om det är oundvikligt att köra en produkt i en fuktig miljö ska du använda en jordfelsbrytare. Med jordfelsbrytare minskar risken för elektriska stötar.

Personsäkerhet

• Var på din vakt, var uppmärksam på vad du gör och använd sunt förnuft när du använder produkten. Använd inte produkten om du är trött, om du har druckit alkohol eller om du har tagit andra droger eller mediciner. Ett ögonblick av ouppmärksamhet när du använder produkter kan leda till allvarlig personskada.
• Använd personlig skyddsutrustning. Använd alltid ögonskydd. Lämplig skyddsutrustning som ansiktsmask, halkfria skyddsskor, hjälm eller hörselskydd minskar risken för personskador.
• Förebygg att elverktyget startar oavsiktligt. Se till att strömbrytaren är frånslagen innan du ansluter elverktyget till en strömkälla och/eller ett batteri och innan du tar upp eller bär produkten. Risken för olyckor är stor om du bär produkter med fingret på strömbrytaren eller tillför ström till produkter med strömbrytaren påslagen.
• Ta bort eventuella justeringsnycklar eller skiftnycklar innan du slår på produkten. Skiftnycklar som lämnas kvar i produktens rörliga delar kan orsaka personskada.
• Sträck dig inte för långt. Ha alltid ett stadigt fotfäste och god balans. Det ger dig större kontroll över produkten i oväntade situationer.
• Klä dig rätt. Använd inte löst sittande kläder eller smycken. Håll här och kläder borta från rörliga delar. Lösa kläder, smycken eller långt här kan fastna i rörliga delar.
• Om det finns anordningar för anslutning av enheter för uppsamling av damm, se då till att dessa är ordentligt anslutna och att de används på rätt sätt. Dammuppsamling kan minska dammrelaterad fara.
• Tillåt inte dig själv att bli för avslappnad, även om du har erfarenhet av regelbunden användning av produkter, så att du börjar strunta i

produktsäkerheten. En slarvig handling kan orsaka allvarlig skada på mindre än en sekund.

Produktens användning och skötsel

• Använd inte onödig kraft med produkten. Använd den produkt som är rätt för aktuellt syfte. Med rätt produkt utför du ett bättre och säkrare jobb med den hastighet som produkten är utformad för.
• Använd inte produkten om du inte kan starta och stänga av den med strömbrytaren. Produkter som inte kan regleras med strömbrytaren är farliga och måste repareras.
• Koppla bort kontakten från strömkällan och/eller ta ut batteriet (om det kan tas bort) innan du gör några justeringar, byter tillbehör eller förvarar produkter. Sådana förebyggande säkerhetsåtgärder minskar risken för att produkten startas oavsiktligt.
• Förvara produkter utom räckhåll för barn när de inte används. Se till att personer som inte tidigare har hanterat produkter eller som inte har läst instruktionerna inte använder dem. Produkter är farliga om de används av ovana användare.
• Underhåll produkter och tillbehör. Kontrollera att rörliga delar ligger i linje och inte kärvar. Kontrollera även om det finns skadade delar eller om det föreligger andra förhållanden som kan påverka produktfunktionen. Om produkten är skadad ska den repareras innan den används igen. Många olyckor sker på grund av att rätt underhåll inte har utförts på produkter.
• Håll kapverktyg skarpa och rena. Väl underhållna klippande verktyg med vassa eggar kärvar mer sällan och är lättare att kontrollera.
• Använd produkten och tillbehör enligt de här instruktionerna. Tänk på att ta hänsyn till arbetsförhållandena och det arbete som ska utföras. Användning av produkten i andra syften än de avsedda kan resultera i en farlig situation.
• Håll handtagen och grepytorna torra, rena och fria från olja och fett. Hala handtag och grepytor innebär att det inte är säkert att hantera och styra produkten i oväntade situationer.

Tjänst

- Låt en kvalificerad reparatör, som endast använder identiska reservdelar, underhålla produkten. På så sätt garanterar du att säkerheten för produkten upprätthålls.

- Utför aldrig underhåll på skadade batteripack. Underhåll på batteripack bör endast utföras av tillverkaren eller auktoriserade tjänsteleverantörer.

Använda och underhålla batteridrivna verktyg

- Ladda endast upp med den laddare som anges av tillverkaren. En laddare som är lämplig för en typ av batteripack kan utgör en brandrisk när den används med ett annat batteripack.

• Använd endast produkter med särskilt avsedda batteripack. Användning av andra batteripack kan innebära risk för skada och brand.
• När batteripacket inte används ska du hålla det borta från andra metallföremål, som gem, mynt, nycklar, spikar, skruvar och andra små metallföremål, som kan skapa en anslutning mellan kontakterna. Kortslutning av batteriets kontakter kan orsaka brännskador eller brand.
• Vid felaktig användning kan vätska spruta ut från batteriet. Undvik kontakt. Om kontakt inträffar av misstag ska du skölja med vatten. Om du får vätska i ögonen ska du uppsöka läkare. Vätska som sprutar ut från batteriet kan orsaka irritation eller sveda.
• Använd inte ett batteripack eller ett verktyg som är trasigt eller modifierat. Skadade eller modifierade batterier kan fungera på ett oväntat sätt vilket kan leda till brand, explosion eller risk för skada.
• Utsätt inte ett batteripack eller ett verktyg för brand eller extrema temperaturer. Om det utsätts för brand eller temperaturer över 130 °C kan en explosion inträffa.
• Följ alla anvisningar för laddning och ladda inte batteripacket eller verktyget utanför det temperaturintervall som anges i instruktionerna. Felaktig laddning eller temperaturer utanför det specificerade området kan skada batteriet och öka risken för brand.

Allmänna säkerhetsanvisningar

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Denna produkt är farlig om den används på fel sätt, och om du inte är försiktig. Skada eller dödsfall kan inträffa om du inte följer säkerhetsinstruktionerna.
• Denna produkt alstrar ett elektromagnetiskt fält under drift. Detta fält kan under vissa omständigheter ge påverkan på aktiva eller passiva medicinska implantat. För att reducera risken för omständigheter som kan leda till allvarliga eller livshotande skador rekommenderar vi därför personer med implantat att rådgöra med läkare samt tillverkaren av det medicinska implantatet innan denna produkt används.
• Var alltid försiktig och använd sunt förnuft. Om du inte vet hur du ska använda produkten i en särskild situation ska du stanna den och tala med en Husqvarna-återförsäljare innan du fortsätter.
• Tänk på att användaren kommer att hållas ansvarig för olyckor som involverar andra människor eller deras egendom.
• Håll produkten ren. Se till att du kan läsa skyltar och dekaler tydligt.

• Låt aldrig barn eller personer som inte känner till de här instruktionerna använda produkten. Lokala föreskrifter kan ange en åldersgräns för användning.

• Övervaka alltid en person med nedsatt fysisk eller mental kapacitet som använder produkten. En vuxen person måste vara närvarande hela tiden.

• Använd aldrig produkten om du är trött, sjuk eller om du är påverkad av alkohol, droger eller läkemedel. Detta har en negativ inverkan på din syn, ditt omdöme och din kroppskontroll.
• Använd inte produkten om den är skadad eller inte fungerar korrekt.
• Modifiera aldrig den här produkten och använd den inte om det är möjligt att den har blivit modifierad av andra.

Arbetssäkerhet

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd produkten till att lägga begränsningskablar och guidekablar för robotgräsklippare i marken. Använd inte produkten till annat.
• Använd personlig skyddsutrustning. Se Personlig skyddsutrustning på sida 397.
• Se till att du vet hur man snabbt stoppar motorn i en nödsituation.
• Använd inte produkten i regn eller vid blöta förhållanden. Risken för elektriska stötar ökar om vatten kommer in i produkten.
• Använd inte produkten utan att borrstålet och alla kåpor är korrekt monterade. Ett felaktigt monterat borrstål kan lossna och orsaka skador.
• Ta bort föremål som grenar, kvistar och stenar från arbetsområdet innan du använder produkten.
• Objekt som slår mot kabelläggaren kan slungas ut och orsaka skador på personer och föremål. Håll alltid människor och djur på säkert avständ från produkten.
• Använd aldrig produkten i dåligt väder, som dimma, regn, hård vind, extrem kyla och risk för blixtnedslag. Det är ansträngande att använda produkten i dåligt väder eller på fuktiga eller våta platser. Dåligt väder kan leda till farliga förhållanden, t.ex. hala ytor.
• Håll utkik efter personer, föremål och situationer som kan förhindra säker användning av produkten.
• Håll utkik efter hinder, som rötter, stenar, grenar, gropar och diken. Långt gräs kan dölja hinder.
• Använd inte produkten i terräng som lutar mer än 15^ .
• Var mycket försiktig när du ändrar riktning i sluttningar. Klipp tvärs över sluttningar. Inte upp och ned.
• Var uppmärksam när du närmar dig dolda hörn och föremål som skymmer sikten.

• Se till att borrstål inte slår emot föremål som stenar och rötter. Detta kan göra att borrstålet skadas och böja motoraxeln. En böjd motoraxel orsakar kraftiga vibrationer och risken för att borrstålet lossnar blir mycket hög.

• Om borrstålet träffar ett föremål eller om det uppstår vibrationer ska du omedelbart stoppa produkten. Stäng av motorn, dra upp säkerhetsnyckeln och ta bort batteriet. Vänta tills alla rörliga delar står stilla. Kontrollera om det finns några skador på produkten. Dra åt lösa delar. Reparera skador och byt ut skadade delar. Låt en godkänd serviceverkstad utföra reparationer.

• Fäst aldrig borrbygeln permanent på handtaget när motorn är igång.
• Ställ produkten på ett stabilt plant underlag och starta den.
• Håll dig alltid bakom produkten när du använder den.
• Låt alla hjul stå på marken och håll båda händerna på handtaget när du använder produkten.
• Håll händer och fötter borta från det roterande borrstålet.
• Luta inte produkten när du startar motorn eller under användning av produkten.
• Var försiktig när du drar produkten bakåt.
• Lyft inte upp produkten när motorn är igång. Om du måste lyfta produkten stänger du av motorn, drar upp säkerhetsnyckeln och tar bort batteriet.
• Gå inte baklänges när du använder produkten.
• Släpp borrbygeln för att stoppa borrstålet när du behöver luta produkten för transport.
• Spring inte med produkten när motorn är igång. Gå alltid när du använder produkten.
• Stoppa motorn innan du ändrar kabelläggningsdjupet. Gör inte några justeringar med motorn igång.
• Lämna inte produkten utan uppsikt med motorn igång. Stoppa motorn och se till att borrstålet inte roterar.
• Vibrationerna i produkten under drift kan skilja sig från deklarerat vibrationsvärde i Tekniska data på sida 406. Skillnaden beror på skillnader i användning av produkten. Om du använder produkten ofta eller under långa perioder bör du ta pauser regelbundet för att förhindra skador till följd av vibrationer.

Säkerhetsinstruktioner för drift

Läs instruktionerna nedan innan du använder produkten.

- Se till att kabeln på kabelguiden är intakt.

- Se till att matningsflänsens rör är intakt. Byt ut röret om det är slitet eller skadat.

(Fig. 16)

- Se till att kanten runt hålet inte är vass eller skadad. Om kabelguiden är skadad byter du ut den.

- Se till att alla skruvar är åtdragna.

- Se till att alla spakar är i neutralläge.

Personlig skyddsutrustning

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Personlig skyddsutrustning kan inte eliminera skaderisken helt, men den reducerar effekten av en skada vid ett eventuellt olyckstillbud. Be din återförsäljare om hjälp med att välja rätt utrustning.
• Använd kraftiga halksäkra kängor eller skor. Använd inte öppna skor och var inte barfota.
• Använd tjockare långbyxor.
• Använd skyddshandskar vid behov, till exempel när du ansluter, undersöker eller rengör kabelutläggningsutrustningen.
• Vi rekommenderar att du använder hörselskydd.

Säkerhetsanordningar på produkten

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd inte en produkt med säkerhetsanordningar som är skadade eller som inte fungerar korrekt.
• Ta inte bort och gör inga ändringar på säkerhetsanordningar.
• Kontrollera säkerhetsanordningarna regelbundet. Om säkerhetsanordningarna är skadade eller om de inte fungerar korrekt ska du kontakta en Husqvarna-serviceverkstad.

Säkerhetsnyckel

Säkerhetsnyckeln finns under batteriluckan.

Säkerhetsnyckeln kopplar in batteriet som matar motorn med ström.

Kontrollera säkerhetsnyckeln

Säkerhetsnyckeln kopplar in batteriet som matar motorn med ström.

- Starta och stäng av motorn. Om säkerhetsnyckeln fungerar går det endast att starta motorn när säkerhetsnyckeln sitter i säkerhetslåset.

Borrbygel

Borrbygeln stoppar borrstålet. När borrbygeln släpps stoppar borrstålet.

Inspektera borrbygeln: Starta motorn och släppa därefter borrbygeln. Om borrstålet inte stoppar efter tre sekunder kontaktar du en godkänd Husqvarna-serviceverkstad.

(Fig. 17)

Batterisäkerhet

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

- Använd endast laddningsbara batterier från Husqvarna som strömkälla för relaterade Husqvarna-produkter. På grund av risken för skador

ska du inte använda batteriet som strömkälla för andra enheter.

• Använd inte batterier som inte är laddningsbara.
• Risk för elektrisk stöt. Anslut inte batteripolerna till nycklar, mynt, skruvar eller andra metallföremål. Det kan orsaka kortslutning i batteriet.
• Placera inte föremål i luftspringorna på batteriet.
• Håll batteriet borta från direkt solljus, värme och öppen eld. Batteriet kan explodera och orsaka brännskador och/eller kemiska brännskador.
• Håll batteriet borta från regn och fuktiga förhållanden.
• Håll batteriet borta från mikrovågor och högt tryck.
• Försök inte ta isär eller krossa batteriet.
• Om batteriet läcker ska du inte låta vätskan komma i kontakt med huden eller ögonen. Om du har rört vid vätskan ska du rengöra området med stora mängder vatten och kontakta läkare.
• Använd endast batteriet i produkten när omgivningstemperaturen är 5–40 °C.
• Använd endast batteriladdaren när omgivningstemperaturen är 5–40 °C.
• Batteriet laddas inte om batteritemperaturen överstiger 50 °C.
• Rengör inte batteriet eller batteriladdaren med vatten. Se Rengöra batteriet och batteriladdaren på sida 404.
• Använd inte ett skadat batteri.
• Håll batterier som förvaras borta från metallföremål, exempelvis spikar, mynt och smycken.

Säkerhet, batteriladdare

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd endast QC-batteriladdare för att ladda utbytesbatterier från Husqvarna.
• Risk för elektrisk stöt eller kortslutning. Placera inte föremål i luftspringorna på laddaren. Försök inte plocka isär batteriladdaren. Anslut inte laddarens kontakter till metallföremål. Använd ett godkänt eluttag.
• Denna produkt alstrar ett elektromagnetiskt fält under drift. Detta fält kan under vissa omständigheter ge påverkan på aktiva eller passiva medicinska implantat. För att reducera risken för omständigheter som kan leda till allvarliga eller livshotande skador rekommenderar vi därför personer med implantat att rådgöra med läkare samt tillverkaren av det medicinska implantatet innan denna maskin används.
• Kontrollera regelbundet att strömkabeln till batteriladdaren är oskadad och att inga sprickor finns.

• Lyft inte batteriladdaren i strömkabeln. Koppla bort batteriladdaren från eluttaget genom att dra i kontakten. Dra inte i strömkabeln.

• Håll strömkabel och skarvsladdar borta från vatten, olja och skarpa kanter. Var uppmärksam så att inte kabeln kläms i dörrar, stängsel eller liknande. Det kan annars medföra att laddaren blir strömförande.

• Rengör inte batteriladdaren med vatten.
• Batteriladdaren kan användas av barn från 8 år och uppåt och personer med olika funktionshinder eller bristande erfarenhet och kunskap om de hålls under uppsikt eller får instruktioner om säker användning av batteriladdaren och förstår de risker användandet medför. Barn får inte leka med batteriladdaren. Rengöring och underhåll får inte utföras av barn utan tillsyn.
• Ladda aldrig batterier som inte är laddningsbara i batteriladdaren.
• Använd inte batteriladdaren nära brandfarliga material eller material som kan orsaka korrosion. Täck inte över batteriladdaren. Dra ut stickkontakten till batteriladdaren vid rökutveckling eller brand.
• Använd inte en skadad batteriladdare.
• Ladda endast batteriet inomhus där den inte utsätts för solljus och i ett rum med bra luftflöde. Ladda inte batteriet vid fuktiga förhållanden.

Säkerhetsinstruktioner för underhåll

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Ta ur tändningsnyckeln innan du utför underhåll på produkten.
• Utför underhållsarbete på rätt sätt för att öka produktens livslängd och minska risken för olyckor. Låt en godkänd serviceverkstad utföra fackmannamässig reparation. Tala med din närmaste serviceverkstad för mer information.
• Utför endast det underhållsarbete som anges i den här bruksanvisningen.
• Använd kraftiga skyddshandskar när du rör vid kabelutläggningsutrustningen.
• Håll produkten ren för bästa funktion och optimal säkerhet.
• Låt din serviceverkstad regelbundet kontrollera produkten och göra nödvändiga inställningar och reparationer.
• Byt ut skadade, slitna och trasiga delar.
• Följ instruktionerna för byte av tillbehör. Använd endast tillbehör från tillverkaren.
• När den inte används ska du hålla produkten, batteriet och batteriladdaren ifrån varandra på ett torrt och låst utrymme inomhus. Se till att barn och personer som inte är godkända inte kan få tillgång till produkten, batteriet eller batteriladdaren.

Montering

Introduktion

WARNING: Läs och förstå säkerhetskapitlet innan du monterar produkten.

Installera borrstålet

1. Sätt in borrstålet (A) i borrhuvudet (B) och installera den långa skruven (C). (Fig. 18)

Notera: En 6 mm insexnyckel krävs för att installera borrstålet.

1. Installera borrhuvudet på axeln (D) med den korta skruven (E).
2. Dra åt skruvarna.

Installera kabeln

Produkten har en kopplad kabelvinda som kan tas bort.

1. Placera kabeln på kabelvindan. Använd vredet för att vrida kabelvindan medurs.
   Notera: Kabeln måste läggas medurs på kabelvindan så att den lossnar smidigt under drift. (Fig. 19)
2. För in kabeln i matningsflänsens rör (A) tills kabeln sticker ut cirka 5 cm nedtill (B). (Fig. 20)

Montera och ta bort kabelvindan

1. Lossa vredet (A). (Fig. 21)
2. Ta bort hållaren (B).
3. Ta bort kabelvindan (C).
4. Montera kabelvindan (D). Använd en adapter vid behov. (Fig. 22)
5. Montera hållaren (E) och dra åt vredet (F).

Drift

Introduktion

WARNING: Innan du använder produkten måste du läsa igenom och förstå kapitlet om säkerhet.

Husqvarna Fleet Services™

Husqvarna Fleet Services™ är en molnlösning som ger användaren en översikt över alla anslutna produkter. På den här produkten kan en Husqvarna Fleet Services™-sensor installeras. Husqvarna Fleet Services™-sensorn samlar in produktdata och läter dig ansluta till Husqvarna Fleet Services™-systemet. Husqvarna Fleet Services™-systemet rapporterar data som drifttid, serviceintervall och placering av produkten.

Om du vill ha mer information om Husqvarna Fleet Services™ hämtar du Husqvarna Fleet Services™ -appen eller kontaktar din Husqvarna-representant.

Förbereda sensorn (tillbehör)

1. Använd sensornyckeln till att öppna locket till sensorn. (Fig. 23)
2. Ta bort sensorn.
3. Anslut batteriet till sensorn. Lampan på sensorn tänds. (Fig. 24)
4. Ladda ned appen Husqvarna Fleet Services ^TM .
5. Logga in i Husqvarna Fleet Services ™-appen.
6. Parkoppla. Se Parkoppla produkten och appen på sida 400

Parkoppla produkten och appen

1. Logga in i Husqvarna Fleet Services ™-appen.
2. Välj produkten i appen.
3. Installera sensorn i appen genom att skanna koden bakom den med hjälp av din mobila enhet.

Notera: Du behöver endast parkoppla produkten och appen en gång.

Montera sensorn

1. Kontrollera att sensorn är ansluten i appen Husqvarna Fleet Services™. Se Parkoppla produkten och appen på sida 400
2. Borra hål vid de två markeringarna i facket i höljet. (Fig. 25)

Notera: Se till att hålen har samma mått som de nitar som medföljer sensorn.

1. Använd en tång till att ta bort de yttre hålen från sensorhållaren. (Fig. 26)

2. Borra hål vid de två markeringarna i sensorhållaren. (Fig. 27)

3. Rikta in sensorhållaren mot facket i höljet. (Fig. 28)
4. Montera sensorhållaren med hjälp av nitarna.
5. Montera sensorn i sensorhållaren. Rikta in den vita markeringen på sensorn mot markeringen på sensorhållaren. (Fig. 29)
6. Stäng locket till sensorn och lås det med hjälp av sensornyckeln. Se till att överdelen av "H" som i "Husqvarna" är riktat bort från säkerhetsnyckeln. (Fig. 30)

Batteri

WARNING: Innan du använder batteriet måste du läsa igenom och förstå kapitlet om säkerhet. Du måste också läsa igenom och förstå den bruksanvisning som medföljer batteriet och batteriladdaren.

Förvara batteriet och batteriladdaren i rätt omgivningstemperatur.

	Omgivningstemperatur
Användning av batteri	5–40 °C
Laddning av batteri 5	40 °C

Batteristatus

Displayen visar den återstående batterikapaciteten och om det föreligger problem med batteriet. Batterikapaciteten visas i fem sekunder efter att produkten har stängts av eller batteriindikatorknappen har tryckts in. Varningssymbolen på batteriet tänds när ett fel har inträffat. Se Batteri på sida 405.

(Fig. 31)

Lysdioder	Batteristatus
Alla lysdioder är tända Fulladdat (75–100 %)
Lysdiod 1, 2 och 3 lyser Batteriet är 50–75 % laddat
Lysdiod 1 och 2 lyser Batteriet är 25–50 % laddat
Lysdiod 1 lyser Batteriet är 0–25 % laddat.
Lysdiod 1 blinkar Batteriet är tomt. Laddabatteriet.

Ladda batteriet

Ladda batteriet före första användning. Batteriet är endast 30 % laddat när det levereras till kunden.

Notera: Batteriladdaren måste vara kopplad till den spänning och frekvens som anges på typskylten.

Batteriet laddas inte om batteritemperaturen är över 50 °C. Batteriladdaren sänker batteriets temperatur innan den börjar ladda.

1. Anslut den ena änden av batteriladdarens nätsladd till batteriladdarens uttag.
2. Anslut den andra änden av batteriladdarens nätsladd till ett jordat eluttag. Lysdioden på batteriladdaren blinkar grönt en gång. (Fig. 32)
3. Sätt i batteriet i batteriladdaren. Den gröna lampan på laddaren tänds när batteriet är korrekt anslutet till laddaren. (Fig. 33)
4. När alla lysdioder på batteriet lyser är batteriet fulladdat. Ladda batteriet i högst 24 timmar.
5. Koppla bort batteriladdaren ur vägguttaget genom att dra i kontakten, inte i nätsladden.
6. Ta ut batteriet ur batteriladdaren.

Batteriladdningsstatus

Ett litiumjonbatteri från Husqvarna kan laddas eller användas vid alla laddningsnivåer. Batteriet inte är skadat. Ett fulladdat batteri laddas inte ur även om batteriet sitter kvar i laddaren.

LED-display	Laddningsstatus
Lysdiod 1 blinkar 0–25 %
Lysdiod 1 lyser, 2 blinkar 25–50%
Lysdioderna 1 och 2 lyser, 3 blinkar	50–75 %
Lysdioderna 1, 2 och 3 lyser, 4 blinkar	75–100%
Lysdioderna 1, 2, 3 och 4 lyser	Fulladdat

Att göra innan du använder produkten

1. Vattna marken dagen innan du ska arbeta om det är sommar eller om jorden är torr.
2. Se till att människor och djur befinner sig minst 20 m från produkten.
3. Placera kabeln på kabelvindan. Se Installera kabeln på sida 399.
4. Justera kabelläggningsdjupet. Se Justera kabelläggningsdjupet på sida 401.
5. Fäst kabelns ände i en pinne.

Starta produkten

1. Luta handtaget åt sidan. Se Luta handtaget på sida 401.
2. Öppna batteriluckan.

3. Sätt ett laddat batteri i batterifack 1 under batteriluckan. Om du vill förlänga drifttiden sätter du ett andra laddat batteri i batterifack 2.

4. Koppla bort säkerhetsnyckeln från säkerhetsnyckelhållaren.

5. Tryck in säkerhetsnyckeln i säkerhetslåset. (Fig. 34)

6. Stå bakom produkten.

7. Tryck på standby-knappen (A) på kontrollpanelen. Standbylampan (B) tänds. (Fig. 35)

8. Tryck på start/stopp-knappen (C) tills den stannar i intryckt läge. Motorn startar.

OBSERVERA: Använd inte produkten om varningslampan (D) blinkar med rött sken.

1. Tryck borrbygeln mot handtaget för att aktivera borrfunktionen. (Fig. 36)

Använda drivningen på hjulen

- Dra drivbygeln (A) mot handtaget för att aktivera hjuldrivningen. (Fig. 37)

- Släpp drivbygeln för att koppla ur hjuldrivningen.

Justera kabelläggningsdjupet

1. Lossa vredet (A). (Fig. 38)
2. Ställ in stödhjulet (B) på önskat kabeldjup och dra åt vredet.

Notera: Siffrorna (C) på sidan av stödhjulets rör visar kabelläggningens djup i cm. Kabelläggningsdjupet kan ställas in på 1–6 cm.

Justera höjden på handtaget

Handtagets höjd kan ställas in på fem nivåer.

1. Vrid handtaget (A) moturs för att lossa det och ta bort vredet (B). (Fig. 39)
2. Ställ in handtagets höjd och sätt i vredet i det närmaste hålet.
3. Dra åt handtaget genom att vrida medurs.

Luta handtaget

Du kan luta handtaget för att undvika hinder när du använder produkten. Handtaget kan lutas i fyra lägen på höger sida och fyra lägen på vänster sida.

1. Dra lutningsbygeln (A) hela vägen mot handtaget och håll kvar i samma läge. Lutningsbygeln sitter nedtill på handtagets vänstra sida. (Fig. 40)

2. Luta handtaget till ett av de fyra lägena till vänster eller höger och släpp sedan lutningsbygeln. Se till att sprinten som låser handtaget på plats sitter i ett av spåren. (Fig. 41)

Låsa matningsflänsens vridfunktion

Om du vill öka riktningsprecisionen när du placerar kabeln i långa raka sektioner kan du låsa matningsflänsens vridning.

- Kontrollera att matningsflänsens riktning ligger i linje med produkten och dra åt handtaget (A). (Fig. 42)

Ställa in kabelguiden

Produkten är anpassad för kablar på 4 mm. Om kabeln har en större diameter måste kabelguiden justeras.

1. Lossa de två skruvarna. (Fig. 43)
2. Flytta upp kabelguiden några millimeter.
3. Drag åt de 2 skruvarna.

Ställa in spårbredden

Hjulens läge kan ställas in på olika spårbredder. Det finns fyra justeringshål i den vänstra axeln och fyra justeringshål i den högra axeln. Spårbredden kan ställas in på 250, 270, 290 eller 310 mm från borrcentrum. (Fig. 44)

1. Dra ut sprinten (A).
2. Ställ in hjulen på önskad spårbredd.
3. Sätt i sprinten i ett av de fyra hålen (B) i axeln.
4. Lås säkerhetsfjädern.

Starta arbetet

När kabeln och borrstålet är på plats måste användaren fixera kabeln i marken.

1. Sätt en påle i marken.
2. Fäst den del av kabeln som kommer ut nedtill från kabelguidens vid pinnen.

Använda kabelguiden för två kablar

Om produkten rör sig utanför arbetsområdets ytterkant måste två kablar läggas samtidigt.

1. Lägg ner en kabel längs hela ytterkanten. Se bild (A) och (B). (Fig. 45) (Fig. 46)
2. När du befinner dig vid den punkt som visas i bild (C): Dra upp stödhjulet i det högsta läget för att lyfta upp matningsflänsen ur marken. Fäst kabeln med en pinne och fortsätt med kabeln ovanför jorden tills du kommer till nästa punkt. (Fig. 47)
3. Fäst kabeln med en pinne vid den punkt som visas i bild (D). (Fig. 48)
4. Placera matningsflänsen på rätt kabelläggningsdjup och fortsätt att lägga ner kabel för att skapa ön. Se bild (E). (Fig. 49)
5. När du när punkten som visas i bild (F) tar du bort pinnen och rengör matningsflänsen. Se Rengöra matningsflänsen på sida 403. (Fig. 50)
6. Montera kabeln i kabelguiden ovanför marken. (Fig. 51)
7. Lägg ner de två kablarna samtidigt fram till den punkt som visas i bild (G). Fäst de två kablarna vid en pinne och koppla loss den andra kabeln från kabelguiden. (Fig. 52)
8. Fortsätt att lägga kabeln längs ytterkanten till den punkt som visas i figur (H). (Fig. 53)

Stoppa produkten

Produkten stängs av automatiskt om du inte använder den på tre minuter.

1. Släpp drivbygeln (A) för att koppla ur hjuldrivningen. (Fig. 37)
2. Släpp borrbygeln för att stoppa borrfunktionen. (Fig. 17)
3. Tryck på start-/stoppknappen på kontrollpanelen.
4. Tryck på standby-knappen på kontrollpanelen.
5. Öppna batteriluckan.
6. Ta bort säkerhetsnyckeln från säkerhetslåset och placera den i säkerhetsnyckelhållaren.
7. Använd avskraparen till att rengöra matningsflänsen. Se Rengöra matningsflänsen på sida 403.
8. Rengör och smörj borrhuvudet efter varje användning. Se Rengöra och smörja borrhuvudet på sida 403.

Underhåll

Introduktion

WARNING: Innan du utför underhåll måste du läsa och förstå kapitlet om säkerhet.

För allt service- och reparationsarbete på produkten krävs särskild utbildning. Vi garanterar att du kan få en fackmannamässig reparation och service utförd.

Mer information finns här i www.husqvarna.com.

Underhållsschema

Underhållsintervallen beräknas utifrån daglig användning av produkten. Intervallen ändras om produkten inte används dagligen.

För underhåll som markeras med *, se Säkerhetsanordningar på produkten på sida 398

	Varje an-vändning	Varje månad	Varje sä-song
Utför en allmän inspektion. X
Kontrollera att produktens säkerhetsanordningar inte är defekta *. X
Undersök borrstålet och matningsflänsen. X
Kontrollera borrbygeln.* X
Se till att start-/stoppknappen fungerar som den ska och inte är defekt. X
Undersök om det finns några skador på batteriet. X
Kontrollera batteriladdningen. X
Se till att frigöringsknapparna på batteriet fungerar och låser fast batteriet i produkten.	X
Rengör motorns luftintag. Se till att det inte finns gräs eller smuts på luftintagen. X
Smörj de omålade delarna. X
Smörj delar där zinkpläteringen är sliten. X
Rengör och smörj borrhuvudet. X
Rengör matningsflänsen. X
Undersök om batteriladdaren har skador och se till att den fungerar som den ska.		X
Undersök anslutningarna mellan batteriet och produkten. Undersök även anslutningen mellan batteriet och batteriladdaren.			X

Rengöra matningsflänsen

- Använd avskraparen till att ta bort jord från och rengöra matningsflänsen. (Fig. 54)

Byta ut matningsflänsen

1. Luta produkten framåt och placera den långsamt på marken.
2. Ta bort de två skruvarna (A) och matningsflänsen (B). (Fig. 55)
3. Montera den nya matningsflänsen i omvänd ordningsföljd.

Byta borrstålet

1. Ta bort gräs och smuts från produkten.

OBSERVERA: Se till att smuts och annat oönskat material inte kommer in i produkten vid installation.

Notera: Rengör och smörj borrkåpan efter varje arbetspass.

1. Ta bort den korta skruven (A) och borrhuvudet (B) från axeln (C). (Fig. 56)

Notera: En 6 mm insexnyckel krävs för att byta ut borrstålet.

1. Ta bort den långa skruven (D) och borrstålet (E) från borrhuvudet.
2. Sätt i ett nytt borrstäl i borrhuvudet och installera den långa skruven.
3. Installera borrhuvudet på axeln.
4. Dra åt skruvarna.

Rengöra och smörja borrhuvudet

Rengör borrhuvudet noga efter varje arbetspass.

1. Luta produkten framåt och placera den långsamt på marken.
2. Ta bort gräs, smuts och annat skräp med en mjuk borste.
3. Ta bort mindre gräs- och smutspartiklar med tryckluft.
4. Ta bort skruvarna (A) från borrhuvudet (B) och ta bort borrstålet (C). (Fig. 56)

5. Lossa de två skruvarna (D) och ta bort matningsflänsen (E). (Fig. 57)

6. Ta bort skruven (F) och ta bort borrhuvudet (G) från axeln (H). (Fig. 58)

7. Rengör motorn med tryckluft. Se till att smuts, gräs och annat oönskat material tas bort helt och hålllet.
8. Ta vid behov bort smutsigt fett med lämpligt lösningsmedel.
9. Rengör alla komponenter med lämpligt lösningsmedel och smörj dem.
10. Stryk på vattenavstötande fett på axeln. (Fig. 59)

Rengöra batteriet och batteriladdaren

WARNING: Rengör inte batteriet eller batteriladdaren med vatten.

WARNING: Använd inga kemiska ämnen vid rengöring av batteriet.

• Se till att batteriet och batteriladdaren är rena och torra innan du sätter i batteriet i batteriladdaren.
• Rengör batteripolerna med tryckluft eller med en mjuk, torr trasa.
• Rengör ytorna på batteriet och batteriladdaren med en mjuk, torr trasa.

Felsökning

Felsökning

Om du inte hittar en lösning på ditt problem i den här användarhandboken ska du prata med en Husqvarna-serviceverkstad.

Problem Orsak
Motorn startar ej.	Batteriet är inte laddat.
	Batteriet är inte korrekt isatt.
	Batteriet är defekt.
	Kontrollpanelen är defekt.
Borrstålet roterar inte.	Remmen är utsliten.
	Remmen har förflyttats från linhjulen.
	Spaken spänner inte tillräckligt på remmen.
Borrstålet fortsätter att rotera när borrbygeln släpps.	Kabeln från borrbygeln är sliten eller skadad.
Produkten fungerar inte som den ska.	Borrstålet är slitet eller skadat.
	Borrstålet är inte korrekt fastsatt.
Produkten rör sig inte när drivbygeln aktiveras.	Kabeln från drivbygeln är sliten eller skadad.
	Transmissionsremmarna är slitna.
	Kedjan är trasig eller inte tillräckligt spänd.
	Kopplingsskivorna i transmissionshuset är slitna.
Borrhuvudet kan inte tas bort.	Skräp har kommit in i enheten.
	Oxidering i systemet.
Isoleringen i kabeln som läggs i mar-ken är skadad.	Utgångsöppningen för kabel på matningsflänsen är skadad.
	Röret som innehåller kabeln och som är en del av matningsflänsen är smuts-igt.

Batteri

Lysdiod på batteriet Orsak	Lösning
Den gröna lysdioden blinkar.	Batterispänningen är låg. Ladda batteriet. Se	Ladda batteriet på sida 401.
Lysdioden för fel blinkar.	Batteriet är svagt. Ladda batteriet. Se	Batteri på sida 405.
	Temperaturen i arbetsmiljön är för hög eller för låg.	Använd batteriet vid temperaturer mellan -10 °C och 40 °C.
	Överspänning. Se till att nätpänningen	stämmer med den som anges på produktens typskylt.
		Ta ut batteriet ur batteriladdaren. Vänta fem sekunder och försök att ladda batteriet igen. Om problemet kvarstår kontaktar du en godkänd serviceverkstad.
Lysdioden för fel lyser. För stor cellskillnad (1 V). Tala med en godkänd serviceverkstad.

Batteriladdare

Lysdiod på batteri-laddaren	Orsak Lösning
Lysdioden för fel blin-kar.	Temperaturen i arbetsmiljön är för hög eller för låg.	Använd batteriladdaren i temperaturer mellan 5 °C och 40 °C.
Lysdioden för fel ly-ser.		Tala med en godkänd serviceverkstad.

Kontrollpanel

Felkod (antal blink- ningar)	Eventuella fel Möjliga åtgärder
5 Motorvarvtalet sjunker för mycket och motorn stängs av.		Rengör borrhuvudet och minska kabellägg- ningsdjupet. Se Rengöra och smörja borr- huvudet på sida 403 och Justera kabellägg- ningsdjupet på sida 401. Om felet kvarstår kontaktar du en godkänd serviceverkstad.
8 Batteriet är svagt. Ladda batteriet. Se		Ladda batteriet på sida 401.
9 Batterifel eller ingen	signal från batteriet. Sätt batteriet i produkten på rätt sätt och un-dersök batterianslutningen. Om lysdioden för fel på batteriet blinkar, se Batteri på sida 405.
10 Motorstyrningen är	för varm. Stäng av motorn och vänta tills den har sval- nat.
Övriga fel Om det upp	står något annat fel tar du bort säkerhetsnyckeln, tar bort batteriet och kontaktar en godkänd serviceverkstad.

Transport, förvaring och kassering

Introduktion

WARNING: För att förhindra oavsiktlig start vid transport drar du upp säkerhetsnyckeln, tar bort batteriet och väntar minst fem sekunder.

Transport

• Kraven i lagstiftningen för farligt gods gäller för de medföljande litiumjonbatterierna.
• För kommersiella transporterna måste särskilda krav på förpackning och etiketter följas.
• Se till att du följer kraven gällande farligt material när du förbereder produkten för transport. Lokala föreskrifter kan gälla.
  • Ta alltid loss alltid batteriet vid transport.
• Sätt tejp på batterikontakterna och se till att batteriet inte kan röra sig under transport.
• Sätt fast produkten under transport.

Lagerförvaring

• Låt produkten svalna innan du ställer undan den.
  • Ta alltid ut batteriet vid förvaring.
• Förhindra olyckor genom att se till att batteriet inte är kopplat till produkten vid förvaring.
• Förvara batteriladdaren på en sluten och torr plats.
• Förvara batteriet och batteriladdaren på en torr plats där det inte finns någon fukt eller frost.
• Koppla ur batteriet från batteriladdaren vid förvaring.
• Förvara inte batteriet där statisk elektricitet kan uppkomma. Förvara inte batteriet i en metallåda.

• Förvara produkten i temperaturer mellan –10 och 40 °C.

• Förvara batteriet i temperaturer mellan 5 och 25 °C, inte i direkt solljus.

• Förvara batteriladdaren i temperaturer mellan 5 och 45 °C, inte i direkt solljus.
• Se till att batteriet är 30–50 % laddat innan du förvarar det under längre perioder.
• Förvara produkten, batteriet och batteriladdaren i ett låst utrymme utom räckhåll för barn och personer som inte är godkända.
  • Rengör produkten.
• Utför underhåll enligt anvisningarna i den här bruksanvisningen. Se Underhållsschema på sida 402.
• Gör en fullständig service innan du ska ställa undan produkten under en längre tid.

Kassering

Symbolen på produkten eller dess förpackning indikerar att denna produkt inte får hanteras som hushållsavfall. Istället ska den överlämnas till lämplig återvinningsstation för återvinning av elektrisk och elektronisk utrustning.

Genom att se till att denna produkt omhändertas ordentligt kan du hjälpa till att motverka potentiella negativa konsekvenser på miljö och människor, vilka annars kan orsakas genom oriktig avfallshantering av denna produkt. För mer detaljerad information om återvinning av denna produkt, kontakta din kommun, din hushållsavfallsservice eller affären där du köpte produkten.

(Fig. 60)

Tekniska data

Borrmotor

Motortyp	BLDC (borstlös) 36 V
Motorvarvtal – nominellt, varv/min 3 000/min
Motorvarvtal – hög belastning, varv/min 3 300/min
Motoreffekt – maximal, kW 1,8
Motoreffekt – nominell, kW 1,2
Transmission Mekanisk växellåda med oljebadsväxlar
Koppling Remtyp, med linhjul
Vikt
Vikt utan batteri, kg 39
Vikt inklusive 2 st. BLi300, kg 43
Batteri
Batterityp Husqvarna batteriserie
Batteritid
Batteritid, min 93	38
Bulleremission 94
Ljudeffektnivå, uppmätt LWA dB (A) 84
Ljudeffektnivå, garanterad LWA dB(A) 86
Ljudnivåer 95
Ljudtrycksnivå vid användarens öra, dB(A) 66
Vibrationsnivåer 96
Handtag m/s2	1,8
Kabelläggningutrustning
Kabelläggningsdjup, cm 1–6
Avstånd mellan borr och hjulkant, mm 250, 270, 290, 310
Borr 597 04 84-01

Godkända batterier Varumärke Typ		Batterikapacitet, Ah	Spänning, V	Vikt, lb/kg
BLi300	Husqvarna	Litiumjonbatteri	9,4	36

Laddare som är godkända för de angivna batterierna, BLi	Varumärke Ingående spänning, V	Frekvens, Hz Effekt, W
QC500 Husqvarna 100–240 50–	60 500

Försäkran om överensstämmelse

EU-försäkran om överensstämmelse

Vi, Husqvarna AB, 561 82 Huskvarna, Sverige, tel:

[phone], försäkrar på eget ansvar att produkten:

Beskrivning Kabelläggare
Varumärke Husqvarna
Typ/Modell CL400i
Identifiering Serienummer daterade 2022 och framåt

uppfyller alla krav i följande EU-direktiv och förordningar:

Lagstiftning Beskrivning
2006/42/EG "om maskiner"
2014/30/EU "angående elektromagnetisk kompatibilitet"
2011/65/EU	"angående begränsning av användning av vissa farliga ämnen i elektrisk och elektronisk utrustning"

och att följande standarder och/eller tekniska

specifikationer tillämpas: EN ISO 12100:2010, EN ISO

14119:2013, EN ISO 14120:2015, EN ISO 13857:2019,

EN 62841-1:2015+AC:2015, EN ISO 11202:2010, EN

1032:2009, EN 55014-1:2017, EN 55014-2:2015, EN

63000:2018.

För information om bulleremissioner, se Tekniska data på sida 406.

Huskvarna, 2022-03-21

$$ \Delta \cdot 2 m $$

Claes Losdal, utvecklingschef/trädgårdsprodukter, Husqvarna AB

Ansvarig för teknisk dokumentation

İçindekiler
