CL400i - Robottiruohonleikkuri HUSQVARNA - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kaapelinlaskija robottiruohonleikkureille
Merkki	Husqvarna
Malli	CL400i
Paino ilman akkua	39 kg
Paino kahdella BLi300-akulla	43 kg
Akun tyyppi	Litiumioni Husqvarna 36 V
Akun kapasiteetti	9,4 Ah (BLi300)
Akun jännite	36 V
Suositeltu laturi	QC500 (100-240 V, 50-60 Hz, 500 W)
Akun käyttölämpötila	5 °C – 40 °C
Kaapelin asennussyvyys	1–6 cm (säädettävä)
Säädettävä uraväli	250, 270, 290 tai 310 mm
Moottorin tyyppi	BLDC (harjaton) 36 V
Moottorin nopeus (nimellinen)	3 000 rpm
Moottorin maksimiteho	1,8 kW
Voimansiirto	Mekaaninen vaihteisto öljyhauteella
Kytkin	Hihnatyyppi hihnapyörällä
Taattu äänitehotaso	86 dB(A)
Äänenpainetaso käyttäjällä	66 dB(A)
Tärinätaso (kahva)	1,8 m/s²
Turvallisuuslaitteet	Turva-avain, porauskäyttövipu, hätäpysäytys
Vaadittavat henkilönsuojaimet	Liukumattomat saappaat, pitkät housut, suojalasit, käsineet, kuulosuojaimet
Säännöllinen huolto	Syöttösiiven ja porapään puhdistus, voitelu, hihnojen tarkistus
Korjattavuus	Husqvarna-varaosat, huolto valtuutetulla huoltoliikkeellä
Takuu	Katso valmistajan ehdot

Usein kysytyt kysymykset - CL400i HUSQVARNA

Miten kaapeli asennetaan kelalle?

Aseta kaapeli kelalle kiertämällä nuppia myötäpäivään. Työnnä sitten kaapeli syöttösiiven putkeen, kunnes se tulee ulos noin 5 cm alapuolelta.

Mikä kaapelin asennussyvyys valita?

Syvyys on säädettävissä 1–6 cm tukipyörän vivulla. Putken numerot osoittavat syvyyden senttimetreinä.

Miten tuote käynnistetään?

Aseta ladattu akku, aseta turva-avain lukkoon, paina lepotilapainiketta, sitten käynnistys/pysäytys-painiketta, kunnes se jää pohjaan. Lopuksi työnnä porauskäyttövipua poran käyttämiseksi.

Mitä akkua käytetään?

Käytä ainoastaan Husqvarnan BLi-sarjan ladattavia akkuja, kuten BLi300 (36V, 9,4 Ah). Lataa vain QC500-laturilla.

Miten syöttösiipi puhdistetaan?

Käytä mukana toimitettua kaavinta maan ja jäämien poistamiseen. Puhdista jokaisen käytön jälkeen optimaalisen toiminnan varmistamiseksi.

Mitä tehdä, jos moottori ei käynnisty?

Tarkista, että akku on ladattu ja asennettu oikein. Varmista, että turva-avain on paikallaan. Jos ongelma jatkuu, ota yhteyttä valtuutettuun huoltoliikkeeseen.

Miten ohjaustangon korkeus säädetään?

Löysää kahvaa, irrota nuppi, valitse haluttu asento viidestä reiästä ja kiristä sitten kahva.

Mitä turvatoimia on noudatettava?

Käytä liukumattomia saappaita, pitkiä housuja, suojalaseja ja kuulosuojaimia. Pidä ihmiset ja eläimet vähintään 20 metrin päässä. Älä käytä tuotetta sateessa.

Miten tuote säilytetään talvella?

Poista akku ja puhdista tuote. Säilytä kuivassa paikassa -10°C ja 40°C välillä. Lataa akku 30% ja 50% välillä ennen pitkäaikaista säilytystä.

Mistä löydän varaosia?

Käänny valtuutetun Husqvarna-jälleenmyyjän puoleen tai vieraile osoitteessa www.husqvarna.com. Käytä vain alkuperäisiä osia.

KÄYTTÖOHJE CL400i HUSQVARNA

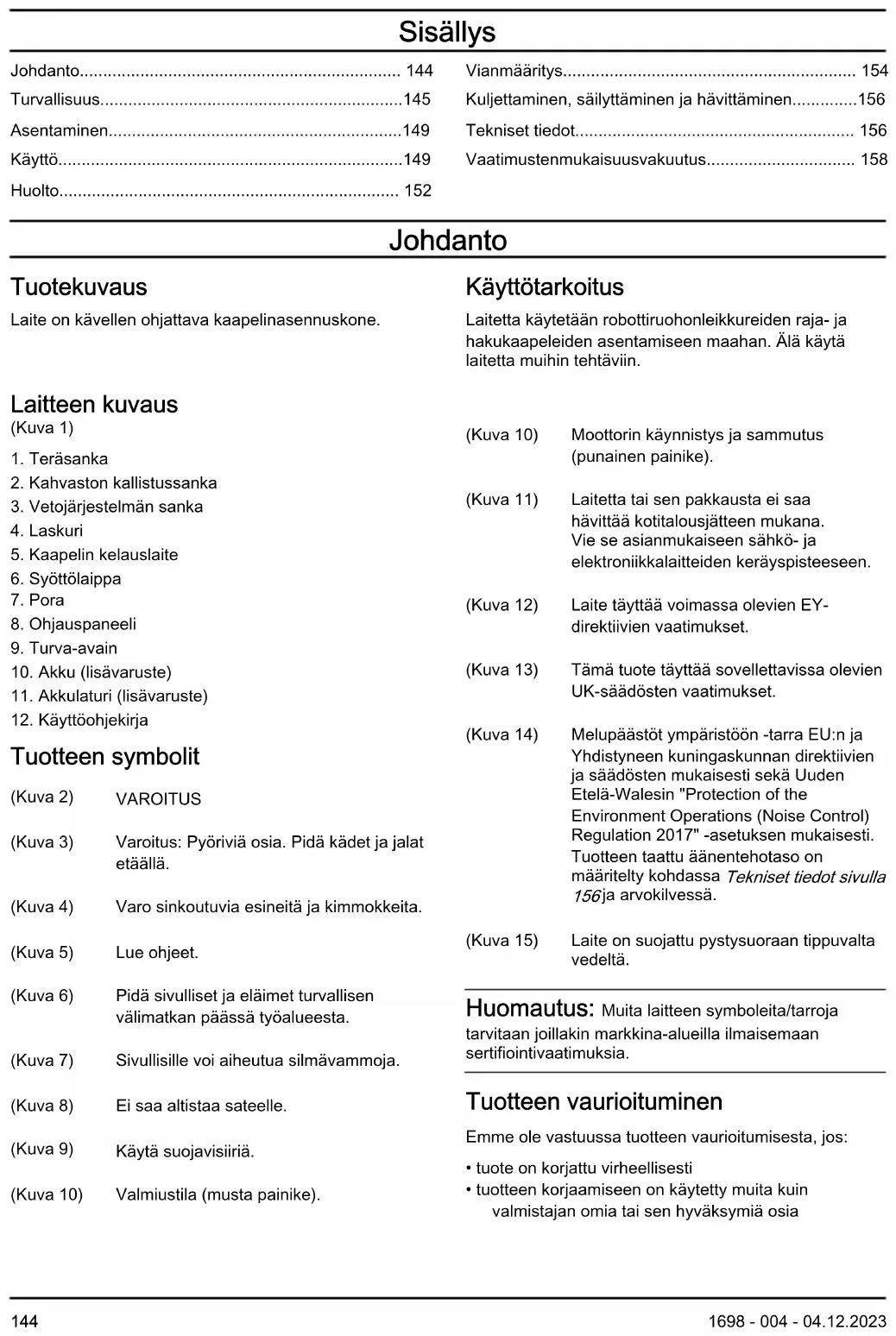

FI Käyttöohje 144-158

Johdanto.... 144
Turvallisuus....145
Asentaminen....149
Käyttö....149
Huolto.... 152

Vianmääritys.... 154
Kuljettaminen, säilyttäminen ja hävittäminen....156
Tekniset tiedot.... 156
Vaatimustenmukaisuusvakuutus.... 158

Johdanto

Tuotekuvaus

Laite on kävellen ohjattava kaapelinasennuskone.

Laitteen kuvaus

(Kuva 1)

1. Teräsanka
2. Kahvaston kallistussanka
3. Vetojärjestelmän sanka
4. Laskuri
5. Kaapelin kelauslaite
6. Syöttölaippa
7. Pora
8. Ohjauspaneeli
9. Turva-avain
10. Akku (lisävaruste)
11. Akkulaturi (lisävaruste)
12. Käyttöohjekirja

Tuotteen symbolit

(Kuva 2) VAROITUS
(Kuva 3) Varoitus: Pyöriviä osia. Pidä kädet ja jalat etäällä.
(Kuva 4) Varo sinkoutuvia esineitä ja kimmokkeita.
(Kuva 5) Lue ohjeet.
(Kuva 6) Pidä sivulliset ja eläimet turvallisen välimatkan päässä työalueesta.
(Kuva 7) Sivullisille voi aiheutua silmävammoja.
(Kuva 8) Ei saa altistaa sateelle.
(Kuva 9) Käytä suojavisiiriä.
(Kuva 10) Valmiustila (musta painike).

Käyttötarkoitus

Laitetta käytetään robottiruohonleikkureiden raja- ja hakukaapeleiden asentamiseen maahan. Älä käytä laitetta muihin tehtäviin.

(Kuva 10) Moottorin käynnistys ja sammutus (punainen painike).

(Kuva 11) Laitetta tai sen pakkausta ei saa hävittää kotitalousjätteen mukana. Vie se asianmukaiseen sähkö- ja elektroniikkalaitteiden keräyspisteeseen.

(Kuva 12) Laite täyttää voimassa olevien EY-direktiivien vaatimukset.

(Kuva 13) Tämä tuote täyttää sovellettavissa olevien UK-säädösten vaatimukset.

(Kuva 14) Melupäästöt ympäristöön -tarra EU:n ja Yhdistyneen kuningaskunnan direktiivien ja säädösten mukaisesti sekä Uuden Etelä-Walesin "Protection of the Environment Operations (Noise Control) Regulation 2017" -asetuksen mukaisesti. Tuotteen taattu äänentehotaso on määritelty kohdassa Tekniset tiedot sivulla 156ja arvokilvessä.

(Kuva 15) Laite on suojattu pystysuoraan tippuvalta vedeltä.

Huomautus: Muita laitteen symboleita/tarroja tarvitaan joillakin markkina-alueilla ilmaisemaan sertifiointivaatimuksia.

Tuotteen vaurioituminen

Emme ole vastuussa tuotteen vaurioitumisesta, jos:

• tuote on korjattu virheellisesti
- tuotteen korjaamiseen on käytetty muita kuin valmistajan omia tai sen hyväksymiä osia

- tuotteessa on muu kuin valmistajan oma tai sen hyväksymä lisävaruste

- tuotetta ei ole korjattu valtuutetussa huoltopisteessä tai hyväksytyllä asiantuntijalla.

Turvallisuus

Turvallisuusmääritelmät

Varoituksia, huomioita ja huomautuksia käytetään, kun jotakin käyttöohjeen osaa halutaan erityisesti korostaa.

VAROITUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata käyttäjän tai sivullisen vamma tai kuolema.

HUOMAUTUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata koneen, muiden materiaalien tai ympäristön vaurioituminen.

Huomautus: Tätä käytetään tietyissä tilanteissa tarvittavien lisätietojen antamiseen.

Yleiset tuoteturvavaroitukset

VAROITUS: Lue kaikki tämän laitteen mukana tulevat turvavaroitukset, ohjeet, kuvat ja tekniset tiedot. Alla olevien ohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan tapaturmaan.

Säästä kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Termillä "laite" tarkoitetaan varoituksissa verkkosähköllä toimivaa (johdollista) laitetta tai akkukäyttöistä (johdotonta) laitetta.

Työalueen turvallisuus

• Pidä työalue siistinä ja hyvin valaistuna. Sotkuiset tai hämärät alueet ovat alttiita onnettomuuksille.
• Älä käytä laitetta räjähdysherkässä ympäristössä, esimerkiksi herkästi syttyvien nesteiden, kaasujen tai pölyn läheisyydessä. Laitteesta lähtevät kipinät voivat sytyttää pölyn tai kaasut.
• Pidä lapset ja sivulliset poissa, kun käytät laitetta. Häiriöt voivat saada sinut menettämään työkalun hallinnan.

Sähköturvallisuus

• Laitteen pistokkeen on sovittava pistorasiaan. Älä koskaan muuta pistoketta millään tavoin. Älä käytä mitään pistokesovittimia maadoitettujen laitteiden kanssa. Muuttamattomat pistokkeet ja sopivat pistorasiat vähentävät sähköiskun vaaraa.

• Varo koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä ja jääkaappeja. Sähköiskun riski kasvaa, jos käyttäjän keho on maadoitettu.

• Älä altista laitteita sateelle tai märille olosuhteille. Laitteeseen päässyt vesi lisää sähköiskun vaaraa.

• Älä vahingoita johtoa. Älä koskaan käytä johtoa laitteen kantamiseen, vetämiseen tai irrottamiseen pistorasiasta. Pidä johto etäällä kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Vialliset tai solmussa olevat johdot lisäävät sähköiskuvaaraa.
• Kun käytät laitetta ulkona, käytä ulkotiloihin sopivaa jatkojohtoa. Ulkokäyttöön sopivan johdon käyttäminen vähentää sähköiskun vaaraa.
• Mikäli laitteen käyttämistä kosteassa ei voida välttää, käytä virtalähdettä, jossa on vikavirtasuojakytkin (RCD). Vikavirtasuojakytkimen käyttäminen vähentää sähköiskuvaaraa.

Henkilökohtainen turvallisuus

• Pysy valppaana, katso mitä teet ja käytä tervettä järkeä käyttäessäsi laitetta. Älä käytä laitetta väsyneenä tai alkoholin, huumeiden tai lääkityksen vaikutuksen alaisena. Hetken epähuomio laitteita käytettäessä voi johtaa vakavaan henkilövahinkoon.
• Käytä henkilökohtaisia suojavarusteita. Pidä aina silmäsuojia. Hengityssuojain, luistamattomat turvakengät, kypärä, kuulosuojaimet ja muut suojavarusteet niitä vaativissa oloissa käytettyinä vähentävät henkilövahinkoja.
• Estä tahaton käynnistys. Varmista, että katkaisin on OFF-asennossa ennen virtalähteen ja/tai akun kytkemistä, laitteeseen tarttumista tai sen kantamista. Laitteiden kantaminen sormi kytkimellä tai virran kytkeminen laitteeseen, kun kytkin on käyttöasennossa, altistaa onnettomuuksille.
• Irrota mahdolliset säätöavaimet ennen virran kytkemistä laitteeseen. Laitteen pyörivään osaan kiinnitetty avain voi aiheuttaa henkilövahingon.
• Älä kurota. Säilytä aina tukeva asento ja tasapaino. Tämä mahdollistaa laitteen paremman hallinnan odottamattomissa tilanteissa.
• Pukeudu oikein. Älä käytä löysästi istuvia vaatteita tai koruja. Pidä hiukset ja vaatteet etäällä liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.
• Jos käytettävissä on kytkentämahdollisuus pölynpoistojärjestelmälle, varmista, että se kytketään ja että sitä käytetään oikein. Pölynpoistojärjestelmän käyttö voi vähentää pölyyn liittyviä riskejä.
• Vaikka olisit käyttänyt laitteita usein ja tuntisit ne hyvin, muista aina ottaa huomioon laitteen turvamääräykset. Huolimaton toiminta voi aiheuttaa vakavia vahinkoja sekunnin murto-osassa.

Laitteen käyttäminen ja huoltaminen

• Älä käytä laitetta väkisin. Käytä käyttötarkoitukseen sopivaa laitetta. Oikea laite tekee työn paremmin ja turvallisemmin nopeudella, jota varten se on suunniteltu.
• Älä käytä laitetta, jos virtaa ei voi kytkeä ja katkaista virtakytkimellä. Mikä tahansa laite, jota ei voi hallita virtakytkimellä, on vaarallinen, ja se pitää korjata.
• Irrota pistoke pistorasiasta ja/tai akku laitteesta, mikäli mahdollista, ennen kuin teet mitään säätöjä, vaihdat lisävarusteita tai varastoit laitteita. Nämä ennakoivat turvatoimet vähentävät laitteen vahingossa käynnistymisen vaaraa.
• Varastoi käyttämättömät laitteet pois lasten ulottuvilta äläkä anna henkilöiden, jotka eivät tunne laitetta tai näitä ohjeita, käyttää laitetta. Laitteet ovat vaarallisia taitamattomien käyttäjien käsissä.
• Pidä laitteet ja lisävarusteet hyvässä kunnossa. Tarkista, etteivät liikkuvat osat ole pois kohdaltaan tai juuttuneet, että mikään osa ei ole rikkoutunut ja että mikään muu olosuhde ei vaikuta laitteen toimintaan. Jos laite on vahingoittunut, korjauta se ennen käyttöä. Monet onnettomuudet johtuvat huonosti huolletusta laitteesta.
• Pidä leikkaustyökalut terävinä ja puhtaina. Oikein huolletut leikkaustyökalut, joiden leikkausreunat ovat terävät, eivät juutu kiinni niin helposti ja ovat helpommin hallittavissa.
• Käytä laitetta, lisävarusteita, teriä jne. näiden ohjeiden mukaisesti ottaen huomioon työskentelyolosuhteet ja suoritettavan työn laadun. Laitteen käyttäminen ennakoiduista poikkeavissa olosuhteissa voi johtaa vaaratilanteeseen.
• Pidä kahvat ja tarttumapinnat kuivina, puhtaina ja öljyttöminä sekä puhtaana vaseliinista. Liukkaat kahvat ja tarttumapinnat eivät mahdollista laitteen turvallista käsittelyä ja hallintaa odottamattomissa tilanteissa.

Palvelu

- Anna laitteen korjaaminen pätevän korjaajan tehtäväksi. Koneessa saa käyttää vain täysin samanlaisia varaosia. Näin taataan, että laitteen käyttöturvallisuus säilyy ennallaan.

- Älä koskaan huolla vahingoittuneita akkuja. Akkuja saavat huoltaa vain valmistaja ja valtuutetut palveluntarjoajat.

Akkukäyttöisten työkalujen käyttö ja huolto

• Lataa akku ainoastaan valmistajan tarkoitukseen nimeämällä laturilla. Tietynlaiseen akustoon soveltuva laturi voi aiheuttaa toisen akuston lataamiseen käytettynä tulipalon vaaran.
• Liitä tuotteisiin ainoastaan niissä käytettäviksi hyväksyttyjä akkuja. Muunlaisten akkujen käyttö voi aiheuttaa tapaturmien tai tulipalon vaaran.
• Kun akkua ei käytetä, pidä se etäällä metalliesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista

pienistä metalliesineistä, jotka saattavat aiheuttaa kosketuksen liitinten välillä. Akkuliitinten saattaminen keskenään oikosulkuun voi aiheuttaa palovammoja tai tulipalon.

• Akusta voi tihkua nestettä väärissä olosuhteissa. Vältä kosketusta akkunesteeseen. Jos akkunestettä joutuui iholle, huuhtele ihoalue vedellä. Jos neste joutuui kosketuksiin silmien kanssa, ota myös yhteys lääkäriin. Akkuneste voi aiheuttaa ihoärsytystä tai palovammoja.
• Älä käytä vaurioitunutta tai muutettua akkua tai työkalua. Jos tuotteessa käytetään vaurioituneita tai muutettuja akkuja, tuote ei välttämättä toimi asianmukaisesti. Seurauksena saattaa olla tulipalo, räjähdys tai tapaturma.
• Älä altista akkua tai työkalua tulelle tai korkeille lämpötiloille. Laitteen altistuminen tulelle tai yli 130 °C:n lämpötilalle voi aiheuttaa räjähdyksen.
• Noudata kaikkia latausohjeita äläkä lataa akkua tai työkalua ohjeissa määritetyn lämpötila-alueen ulkopuolella. Akun lataaminen väärin tai sallituista lämpötiloista poikkeavissa olosuhteissa voi vahingoittaa akkua ja lisätä tulipaloriskiä.

Yleiset turvallisuusohjeet

VAROITUS: Lue seuraavat varoitukset ennen tuotteen käyttöä.

• Tämä laite on vaarallinen, jos sitä käytetään huolimattomasti tai virheellisesti. Turvaohjeiden noudattamatta jättäminen voi aiheuttaa vammoja tai kuoleman.
• Tuote muodostaa käytön aikana sähkömagneettisen kentän. Kenttä saattaa joissakin olosuhteissa häiritä aktiivisten tai passiivisten lääketieteellisten implanttiien toimintaa. Vakavien tai hengenvaarallisten tapaturmien ehkäisemiseksi kehotamme lääketieteellisiä implantteja käyttäviä henkilöitä neuvottelemaan lääkärin ja lääketieteellisen implantin valmistajan kanssa ennen tuotteen käyttämistä.
• Ole aina varovainen ja käytä tervettä järkeä. Jos et ole varma, miten tuotetta käytetään erityistilanteessa, sammuta tuote ja ota yhteys Husqvarna-jälleenmyyjään, ennen kuin jatkat.
• Muista, että käyttäjä on vastuussa muille ihmisille tai heidän omaisuudelleen aiheutuvista vahingoista.
• Pidä laite puhtaana. Varmista, että tuotteen merkit ja tarrat ovat luettavissa.
• Älä anna lasten tai henkilöiden, jotka eivät ole tutustuneet näihin ohjeisiin, käyttää laitetta. Paikalliset määräykset saattavat rajoittaa käyttäjän ikää.
• Valvo aina laitetta käyttävää henkilöä, jonka fyysiset tai psyykkiset kyvyt ovat heikentyneet. Vastuullisen aikuisen on oltava aina paikalla.
• Älä käytä laitetta jos olet väsynyt tai sairas tai alkoholin, huumaavien aineiden tai lääkkeiden

vaikutuksen alaisena. Niillä on negatiivinen vaikutus näkökykyysi, vireyteesi, harkintakykyysi ja kehosi hallintaan.

• Älä käytä tuotetta, jos se on vahingoittunut tai jos se ei toimi oikein.
• Älä tee koneeseen muutoksia tai käytä konetta, mikäli epäilet jonkun muun muuttaneen sitä.

Työturvallisuus

VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Laitetta käytetään robottiruohonleikkureiden raja- ja hakukaapeleiden asentamiseen maahan. Älä käytä laitetta muihin tehtäviin.
• Käytä henkilökohtaisia suojavarusteita. Katso kohta Henkilökohtainen suojavarustus sivulla 147.
• Opettele pysäyttämään moottori nopeasti hätätilassa.
• Älä käytä laitetta sateella tai märissä olosuhteissa. Sähköiskun vaara kasvaa, jos laitteeseen pääsee vettä.
• Älä käytä laitetta, ellei sen terää ja kaikkia suojuksia ole kiinnitetty asianmukaisesti. Virheellisesti kiinnitetty terä saattaa irrota ja aiheuttaa vammoja.
• Poista työskentelyalueelta oksat, risut ja kivet ennen laitteen käyttämistä.
• Kaapelinasennuslaitteisiin osuvat esineet voivat sinkoutua edelleen ja vahingoittaa henkilöitä ja esineitä. Pidä sivulliset ja eläimet turvallisen välimatkan päässä laitteesta.
• Älä koskaan käytä laitetta huonolla säällä esimerkiksi sumussa, sateessa, kovassa tuulessa, ankarassa pakkasessa tai ukkosella. Laitteen käyttäminen huonolla säällä tai kosteissa tai märissä olosuhteissa on raskasta. Huono sää voi aiheuttaa vaaratilanteita, kuten liukastumisvaaran.
• Varo henkilöitä, esineitä ja tilanteita, jotka voivat estää laitteen turvallisen käytön.
• Varo esteitä, kuten juuria, kiviä, risuja, kuoppia ja ojia. Pitkän ruohon seassa voi olla esteitä.
• Älä käytä laitetta rinteessä, jonka kaltevuus on yli 15°.
• Noudata erityistä varovaisuutta vaihtaessasi suuntaa rinteessä. Käytä laitetta sivusuunnassa rinteeseen nähden. Älä käytä laitetta pystysuunnassa.
• Ole varovainen lähestyessäsi piilossa olevia kulmia ja esineitä, jotka estävät näkyvyyden.
• Varmista, ettei terä osu kiviin ja juuriin. Tämä voi vaurioittaa terää, ja moottorin akseli voi vääntyä. Vääntynyt moottorin akseli aiheuttaa voimakasta tärinää. Tällöin on erittäin suuri riski, että terä irtoaa.
• Jos terä osuu esineeseen tai alkaa täristä, pysäytä laite välittömästi. Pysäytä moottori, vedä turvaavain ylös ja irrota akku. Odota, kunnes liikkuvat osat pysähtyvät. Tarkista laite vaurioiden varalta. Kiristä löystyneet osat. Korjaa vauriot ja vaihda

vaurioituneet osat. Anna huoltotyö valtuutetun huoltoliikkeen tehtäväksi.

• Älä kiinnitä teräsankaa pysyvästi kahvaan moottoria käynnistettäessä.
• Aseta laite kiinteälle, tasaiselle alustalle ja käynnistä se.
• Ole aina laitteen takana käyttäessäsi sitä.
• Pidä kaikki renkaat maassa ja molemmat kätesi työntöaisalla käyttäessäsi laitetta.
• Pidä kätesi ja jalkasi poissa pyörivän terän läheisyydestä.
• Älä kallista laitetta, kun käynnistät moottorin tai käytät laitetta.
• Ole varovainen vetäessäsi laitetta taaksepäin.
• Älä nosta laitetta moottorin käynnistyksen aikana. Jos laite on nostettava, sammuta ensin moottori, vedä turva-avain ylös ja irrota akku.
• Älä kävele taaksepäin käyttäessäsi laitetta.
• Pysäytä terä vapauttamalla teräsanka, kun konetta on kallistettava kuljetusta varten.
• Älä juokse laitteen kanssa, kun moottoria käynnistetään. Kävele aina, kun käytät laitetta.
• Sammuta moottori ennen kuin muutat kaapelin asennussyvyyttä. Älä tee säätöjä moottorin käydessä.
• Älä jätä laitetta ilman valvontaa moottorin käydessä. Sammuta moottori ja varmista, ettei terä pyöri.
• Laitteen tärinä käytön aikana voi erota kohdassa Tekniset tiedot sivulla 156 ilmoitetusta tärinäarvosta. Ero johtuu tuotteen käyttötavan vaihtelusta. Jos käytät laitetta usein tai pitkään, pidä taukoja säännöllisesti, jotta tärinä ei aiheuta vammoja.

Turvallisuusohjeet käyttöä varten

Lue seuraavat ohjeet ennen laitteen käyttämistä.

• Varmista, että ohjaimessa oleva kaapeli on ehjä.
• Varmista, että syöttölaipan putki on ehjä. Vaihda putki uuteen, jos se on kulunut tai vaurioitunut.

(Kuva 16)

• Varmista, ettei reiän reuna ole terävä tai rosoinen. Vaihda kaapelinohjain, jos se on vaurioitunut.
• Varmista, että kaikki ruuvit on kiristetty.
• Varmista, että kaikki vivut ovat vapaa-asennossa.

Henkilökohtainen suojavarustus

VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Henkilökohtaiset suojavarusteet eivät poista tapaturmien vaaraa, mutta ne lieventävät vammoja onnettomuustilanteessa. Anna jälleenmyyjän auttaa oikeiden varusteiden valinnassa.
• Käytä kestäviä luistamattomia saappaita tai kenkiä. Älä käytä avonaisia jalkineita tai kulje paljain jaloin.

• Käytä vahvakankaisia, pitkiä housuja.

• Käytä suojakäsineitä tarvittaessa, esimerkiksi kaapelinasennuslaitteiden kiinnityksen, tarkastuksen ja puhdistuksen aikana.

• Suosittelemme kuulonsuojaimien käyttöä.

Tuotteen turvalaitteet

VAROITUS: Lue seuraavat varoitukset ennen tuotteen käyttöä.

• Älä käytä tuotetta vahingoittuneiden tai viallisten turvalaitteiden kanssa.
• Älä poista turvalaitteita tai tee niihin muutoksia.
• Tarkasta turvalaitteet säännöllisesti. Jos turvalaitteet ovat vahingoittuneet tai eivät toimi oikein, ota yhteys Husqvarna-huoltoliikkeeseen.

Turva-avain

Turva-avain on akun kannen alla. Turva-avain kytkee akun, joka tuottaa tehoa moottorille.

Turva-avaimen tarkistaminen

Turva-avain kytkee akun, joka tuottaa tehoa moottorille.

- Käynnistä ja sammuta moottori. Jos turva-avain toimii oikein, moottori käynnistyy vain, kun avain on turvalukossa.

Teräsanka

Terä pysäytetään teräsangalla. Teräsangan vapauttaminen pysäyttää terän.

Tarkista teräsanka käynnistämällä moottori ja vapauttamalla sitten teräsanka. Jos terä ei pysähdy kolmessa sekunnissa, ota yhteys valtuutettuun Husqvarna-huoltoliikkeeseen.

(Kuva 17)

Akkuturvallisuus

VAROITUS: Lue seuraavat varoitukset ennen tuotteen käyttöä.

• Käytä ladattavia Husqvarna-akkuja vain yhteensopivien Husqvarna-tuotteiden virtalähteenä. Tapaturmien välttämiseksi akkua ei saa käyttää muiden laitteiden virtalähteenä.
• Älä käytä akkuja, joita ei voi ladata.
• Sähköiskun vaara. Älä koske akun napoihin avaimella, kolikolla, ruuvilla tai muilla metalliesineillä. Tämä voi aiheuttaa akun oikosulun.
• Älä aseta esineitä akun ilma-aukkoihin.
• Pidä akku suojassa auringonvalolta, kuumuudelta ja avotulelta. Akku voi räjähtää ja aiheuttaa palo- ja/tai syöpymisvammoja.
• Suojaa akku sateelta ja kosteilta olosuhteilta.
• Älä altista akkua mikroaalloille ja korkealle paineelle.

• Älä yritä purkaa tai rikkoa akkua.

• Jos akku vuotaa, älä anna nesteen joutua kosketuksiin kehon tai silmien kanssa. Jos nestettä joutuu iholle, puhdista alue heti runsaalla vedellä ja hakeudu lääkäriin.

• Käytä tuotteen akkua ainoastaan 5–40 °C:n lämpötiloissa.
• Käytä akkulaturia ainoastaan 5–40 °C:n lämpötiloissa.
• Akku ei lataudu, jos akun lämpötila on yli 50 °C.
• Älä pese akkua tai akkulaturia vedellä. Katso kohdasta Akun ja akkulaturin puhdistaminen sivulla 153.
• Älä käytä vaurioitunutta akkua.
• Säilytä akkuja varastossa kaukana metalliesineistä kuten nauloista, kolikoista ja koruista.

Akkulaturin turvallisuus

VAROITUS: Lue seuraavat varoitukset ennen tuotteen käyttöä.

• Käytä QC-akkulatureita vain Husqvarna-vara-akkujen lataukseen.
• Sähköiskun tai oikosulun vaara. Älä aseta esineitä laturin ilmarakoihin. Älä yritä purkaa akkulaturia. Älä liitä laturin liittimiä metalliesineisiin. Käytä hyväksyttyä pistorasiaa.
• Tuote muodostaa käytön aikana sähkömagneettisen kentän. Kenttä saattaa joissakin olosuhteissa häiritä aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Vakavien tai hengenvaarallisten tapaturmien ehkäisemiseksi kehotamme lääketieteellisiä implantteja käyttäviä henkilöitä neuvottelemaan lääkärin ja lääketieteellisen implantin valmistajan kanssa ennen laitteen käyttämistä.
• Tarkista säännöllisesti, että akkulaturin virtajohto ei ole vaurioitunut ja ettei siinä ole murtumia.
• Älä nosta akkulaturia virtajohdosta. Irrota akkulaturi pistorasiasta vetämällä pistoke ulos. Älä vedä virtajohdosta.
• Pidä virtajohto ja jatkojohdot poissa veden, öljyn ja terävien reunojen ulottuvilta. Pidä huolta, ettei kaapeli kiristy ovien, aitojen tai muiden vastaavien esineiden kohdalla. Se voi muuttaa laturin jännitteelliseksi.
• Älä puhdista akkulaturia vedellä.
• Yli 8-vuotiaat lapset ja henkilöt, joiden fyysinen, sensorinen tai henkinen toimintakyky on alentunut tai joilla ei ole riittävää kokemusta tai taitoja laitteen käyttöön, saavat käyttää akkulaturia, mikäli he ovat saaneet ohjausta tai ohjeita akkulaturin turvallisesta käytöstä ja ymmärtävät siihen liittyvät vaarat. Lapset eivät saa leikkiä akkulaturilla. Lapset eivät saa puhdistaa tai huoltaa laturia ilman valvontaa.

• Älä lataa akkulaturilla akkuja, jotka eivät sovellu uudelleenlataukseen.

• Älä käytä akkulaturia herkästi syttyvien materiaalien tai syöpymistä aiheuttavien materiaalien lähellä. Älä peitä akkulaturia. Jos havaitset savua tai tulta, irrota akkulaturin pistoke pistorasiasta.

• Älä käytä vaurioitunutta akkulaturia.
• Lataa akkua vain sisätiloissa poissa auringonvalosta ja tilassa, jossa on hyvä ilmanvaihto. Älä lataa akkua märissä olosuhteissa.

Turvaohjeet huoltoa varten

VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Irrota turva-avain ennen koneen huoltotöitä.
• Laitteen oikeanlainen huoltaminen pidentää sen käyttöikää ja pienentää onnettomuusvaaraa. Anna

huoltotyö valtuutetun huoltoliikkeen tehtäväksi. Kysy lisätietoja lähimmästä huoltoliikkeestä.

• Tee laitteelle ainoastaan käyttöohjekirjassa mainitut huoltotoimenpiteet.
• Käytä paksuja käsineitä, kun käsittelet kaapelinasennuslaitteita.
• Pidä laite puhtaana, jotta laitteen suorituskyky ja turvallisuus pysyvät mahdollisimman hyvänä.
• Anna huoltoliikkeen tarkastaa laite säännöllisesti ja tarvittaessa säätää ja korjata se.
• Vaihda vaurioituneet, kuluneet tai rikkoutuneet osat.
• Noudata lisävarusteiden vaihtoa koskevia ohjeita. Käytä ainoastaan valmistajan lisävarusteita.
• Kun laitetta ei käytetä, säilytä se, akku ja akkulaturi erillään kuivassa ja lukitussa sisätilassa. Varmista, että lapset ja asiattomat henkilöt eivät pääse käsiksi laitteeseen, akkuun tai akkulaturiin.

Asentaminen

Johdanto

VAROITUS: Lue ja sisäistä turvallisuutta käsittelevä luku ennen laitteen asentamista.

Terän asentaminen

1. Aseta terä (A) teräpäähän (B) ja asenna pitkä ruuvi (C). (Kuva 18)

Huomautus: Terän asentamiseen tarvitaan 6 mm:n kuusiokoloavain.

1. Asenna teräpää akseliin (D) lyhyellä ruuvilla (E).
2. Kiristä ruuvit.

Kaapelin asentaminen

Laitteessa on irrotettava kaapelikela.

1. Aseta kaapeli kaapelikelaan. Kierrä kaapelikelaa myötäpäivään nupilla.
   Huomautus: Kaapeli on asennettava myötäpäivään kaapelikelaan, jotta se kelautuu auki sujuvasti käytön aikana.(Kuva 19)
2. Työnnä kaapeli syöttölaippaan (A), kunnes kaapeli tulee noin 5 cm ulos laipan alaosasta (B). (Kuva 20)

Kaapelikelan asentaminen ja irrottaminen

1. Löysää nuppia (A). (Kuva 21)
2. Irrota pidike (B).
3. Irrota kaapelikela (C).
4. Asenna kaapelikela (D). Käytä tarvittaessa sovitinta. (Kuva 22)
5. Asenna pidike (E) ja kiristä nuppi (F).

Käyttö

Johdanto

VAROITUS: Lue turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön, ennen laitteen käyttämistä.

Husqvarna Fleet Services™

Husqvarna Fleet Services™ on verkkoratkaisu, joka antaa käyttäjälle yleiskuvan kaikista liitetyistä tuotteista. Laitteeseen voidaan asentaa Husqvarna Fleet Services™ -anturi. Husqvarna Fleet Services™ -anturi kerää tuotetietoja ja mahdollistaa yhteyden muodostamisen Husqvarna Fleet Services™

-järjestelmään. Husqvarna Fleet Services™ -järjestelmä raportoi tietoja, kuten käyttöajan, huoltovälit ja laitteen sijainnin.

Lisätietoja Husqvarna Fleet Services™ -palvelusta saat lataamalla Husqvarna Fleet Services™ -sovelluksen tai ottamalla yhteyttä Husqvarna-edustajaan.

Sensorin (lisävaruste) valmistelu

1. Avaa sensorin kansi sensorin avaimella. (Kuva 23)
2. Irrota sensori.
3. Kiinnitä akku sensoriin. Sensorin LED-valo syttyy. (Kuva 24)

4. Lataa Husqvarna Fleet Services ™ -sovellus.

5. Kirjaudu sisään Husqvarna Fleet Services ^TM -sovellukseen.

6. Muodosta laitepari. Katso Laiteparin muodostaminen sovelluksen ja laitteen välillä sivulla 150

Laiteparin muodostaminen sovelluksen ja laitteen välillä

1. Kirjaudu sisään Husqvarna Fleet Services ^TM -sovellukseen.
2. Valitse laite sovelluksesta.
3. Asenna sensori sovellukseen skannaamalla sensorin takana oleva koodi mobiililaitteella.

Huomautus: Laiteparin muodostaminen sovelluksen ja laitteen välillä on tehtävä vain kerran.

Sensorin asentaminen

1. Varmista, että sensori on yhdistetty Husqvarna Fleet Services™ -sovellukseen. Katso kohta Laiteparin muodostaminen sovelluksen ja laitteen välillä sivulla 150.
2. Poraa kotelossa olevaan syvennykseen kaksi reikää. (Kuva 25)

Huomautus: Varmista, että reiät ovat samankokoisia kuin sensorin mukana toimitetut niitit.

1. Irrota sensorisyvennyksen ulommat reiät pihdeillä. (Kuva 26)
2. Poraa sensorisyvennykseen kaksi reikää. (Kuva 27)
3. Kohdista sensorisyvennys kotelossa olevaan syvennykseen. (Kuva 28)
4. Kiinnitä sensorisyvennys niiteillä.
5. Asenna sensori sensorisyvennykseen. Kohdista sensorin valkoinen merkki sensorisyvennyksen merkin kanssa. (Kuva 29)
6. Sulje sensorin kansi ja lukitse se sensorin avaimella. Varmista, että H-kirjaimen yläosa sanassa Husqvarna osoittaa poispäin turva-avaimesta. (Kuva 30)

Akku

VAROITUS: Ennen kuin käytät akkua, lue turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön. Lue myös akun ja akkulaturin käyttöohje niin, että ymmärrät sen sisällön.

Säilytä akku ja laturi oikeassa lämpötilassa.

	Ympäristön lämpötila
Akun käyttö 5–40 °C
Akun lataaminen 5–40 °C

Akun tila

Näyttö osoittaa akun varaustason ja mahdolliset akkuun liittyvät ongelmat. Akun varaustaso näytetään viiden sekunnin ajan tuotteen sammuttamisen tai akun varaustilan ilmaisin -painikkeen painamisen jälkeen. Virheen tapahtuessa akun varoitussymboli syttyy. Katso Akku sivulla 154.

(Kuva 31)

LED-merkkivalot Akun tila
Kaikki LED-merkkivalot palavat.	Täysin ladattu (75–100 %)
LED 1, LED 2 ja LED 3 palavat	Akun varaustaso on 50–75 %.
LED 1 ja LED 2 palavat Akun varaustaso on 25–50 %.
LED 1 palaa Akun varausta so on 0–25 %.
LED 1 vilkkuu. Akku on tyhjä. Lataa akku.

Akun lataaminen

Lataa akku ennen ensimmäistä käyttökertaa. Akun varaus on toimitettaessa vain 30 %.

Huomautus: Akkulaturi on kytkettävä tyyppikilven mukaiseen jännitteeseen ja taajuuteen.

Akku ei lataudu, jos akun lämpötila on yli 50 °C. Akkulaturi viilentää akkua ennen kuin se alkaa latautua.

1. Kytke akkulaturin virtajohdon toinen pää akkulaturin liitäntään.
2. Kytke sitten akkulaturin virtajohdon toinen pää maadoitettuun pistorasiaan. Akkulaturin vihreä merkkivalo vilkkuu kerran. (Kuva 32)
3. Aseta akku akkulaturiin. Laturin vihreä valo syttyy, kun akku on kytketty oikein akkulaturiin. (Kuva 33)
4. Kun akun kaikki LED-merkkivalot syttyvät, akku on ladattu täyteen. Lataa akkua enintään 24 tuntia.
5. Kun irrotat akkulaturin pistorasiasta, älä vedä johdosta, vaan pistokkeesta.
6. Irrota akku akkulaturista.

Akun varaustila

Husqvarna-litiumioniakkua voi ladata tai käyttää sen varaustasosta riippumatta. Akku ei ole vaurioitunut. Täyteen ladattu akku ei menetä varaustaan, kun se jätetään laturiin.

LED-näyttö	Varaustila
LED 1 vilkkuu. 0–25 %
LED-näyttö Varaustila
LED 1 palaa, LED 2 vilkkuu	25–50 %
LED 1 ja LED 2 palavat ja LED 3 vilkkuu.	50–75 %
LED 1, LED 2 ja LED 3 palavat, LED 4 vilkkuu.	75–100 %
LED 1, LED 2, LED 3, LED 4 palavat	Täyteen ladattu

Toimet ennen koneen käyttämistä

1. Kastele maa kesäisin edellisenä päivänä ennen työn suorittamista tai kun maa on kuiva.
2. Varmista, että ihmiset ja eläimet ovat vähintään 20 metrin päässä laitteesta.
3. Aseta kaapeli kaapelikelaan. Katso kohta Kaapelin asentaminen sivulla 149.
4. Säädä kaapelin asennussyvyys. Katso kohta Kaapelin asennussyvyyden säätäminen sivulla 151.
5. Kiinnitä kaapelin pää keppiin.

Tuotteen käynnistäminen

1. Käännä kahvasto sivulle. Katso kohta Kahvaston kallistaminen sivulla 151.
2. Avaa akun kansi.
3. Aseta ladattu akku akun kannen alle akkupaikkaan numero 1. Pidennä käyttöaikaa asettamalla toinen ladattu akku akkupaikkaan numero 2.
4. Irrota turva-avain turva-avaimen pidikkeestä.
5. Työnnä turva-avain turvalukkoon. (Kuva 34)
6. Seiso tuotteen takana.
7. Paina ohjauspaneelin valmiustilapainiketta (A). Valmiustilan merkkivalo (B) syttyy. (Kuva 35)
8. Paina käynnistys-/pysäytyspainiketta (C), kunnes se jää alas. Moottori käynnistyy.

HUOMAUTUS: Älä käytä laitetta, jos varoitusvalo (D) vilkkuu punaisena.

1. Käynnistä terä työntämällä teräsankaa kohti kahvastoa. (Kuva 36)

Vetojärjestelmän käyttäminen pyörillä

• Käynnistä pyörien veto vetämällä vetojärjestelmän sankaa (A) kohti kahvastoa. (Kuva 37)
• Vapauta vetojärjestelmän sanka, jotta pyörien veto kytkeytyy pois päältä.

Kaapelin asennussyvyyden säätäminen

1. Löysää nuppia (A). (Kuva 38)

2. Säädä tukipyörä (B) kaapelin asennussyvyyden mukaan ja kiristä nuppi.

Huomautus: Tukipyörän putken sivussa olevat numerot (C) osoittavat kaapelin asennussyvyyden senttimetreinä. Kaapelin asennussyvyydeksi voi valita 1–6 cm.

Kahvaston korkeuden säätäminen

Kahvaston voi säätää viiteen eri korkeuteen.

1. Löysää kahvaa (A) kääntämällä sitä vastapäivään ja irrota nuppi (B). (Kuva 39)
2. Säädä kahvaston korkeus ja asenna nuppi reikään, joka vastaa parhaiten haluttua korkeutta.
3. Lukitse kahva kääntämällä sitä myötäpäivään.

Kahvaston kallistaminen

Voit kallistaa kahvastoa ja helpottaa siten laitteen käyttöä, jos reitillä on esteitä. Kahvasto voidaan kallistaa neljään asentoon oikealle ja neljään asentoon vasemmalle.

1. Vedä kahvaston kallistussanka (A) kahvaston suuntaan ja pidä sitä paikallaan. Kahvaston kallistussanka on kahvaston vasemmalla puolella alhaalla. (Kuva 40)
2. Kallista kahvasto sopivaan asentoon vasemmalle tai oikealle ja vapauta kallistussanka. Varmista, että kahvaston asennon lukitustappi on paikallaan oikeassa reiässä. (Kuva 41)

Syöttölaipan kääntötoiminnon lukitseminen

Voit parantaa kaapelin asennustarkkuutta pitkillä suorilla osuuksilla lukitsemalla syöttölaipan kääntötoiminnon.

- Varmista, että syöttölaippa on laitteen kanssa samansuuntainen, ja kiristä kahva (A). (Kuva 42)

Kaapelinohjaimen säätäminen

Laite on säädetty 4 mm:n kaapeleille. Jos kaapelin halkaisija on tätä suurempi, ohjainta on säädettävä.

1. Avaa kaksi ruuvia. (Kuva 43)
2. Siirrä kaapelinohjainta ylöspäin muutaman millimetrin verran.
3. Kiristä kaksi ruuvia.

Raidevälin säätäminen

Pyörien asentoa voidaan säätää eri raideleveyksien mukaan. Akselissa on neljä säätöreikää laitteen molemmilla puolilla. Raideleveydeksi voi säätää 250, 270, 290 tai 310 mm terän keskikohdasta. (Kuva 44)

1. Vedä sokka (A) irti.

2. Säädä pyörät tarvittavan raideleveyden mukaan.

3. Aseta tappi asianmukaiseen akselin reikään (B).

4. Lukitse turvajousi.

Työskentelyn aloittaminen

Kun kaapeli ja terä on asennettu, käyttäjän on kiinnitettävä kaapeli maahan.

1. Työnnä keppi maahan.
2. Kiinnitä keppiin kaapelinohjaimen alaosasta ulos tuleva kaapelinpää.

Kaapelinohjaimen käyttäminen kahden kaapelin asennukseen

Jos laite siirtyy pois työskentelyalueen ulkoreunasta, samalla kertaa on asennettava kaksi kaapelia.

1. Asenna yksi kaapeli koko ulkoreunan ympäri. Katso kuvat (A) ja (B). (Kuva 45) (Kuva 46)
2. Kun olet kuvassa (C) olevassa kohdassa, aseta tukipyörä ylimpään asentoon, jotta syöttölaippa nousee maanpinnan yläpuolelle. Kiinnitä kaapeli kepillä ja siirry seuraavaan kohtaan kaapeli maanpinnan yläpuolella. (Kuva 47)
3. Kiinnitä kaapeli keppiin kuvassa (D) näkyvään kohtaan. (Kuva 48)
4. Aseta syöttölaippa oikeaan kaapelin asennussyvyyteen ja asenna kaapeli saarekkeen ympärille. Katso kuva (E). (Kuva 49)

5. Kun tulet kuvaan (F) merkittyyn kohtaan, irrota keppi ja puhdista syöttölaippa. Katso kohta Syöttölaipan puhdistaminen sivulla 153. (Kuva 50)

6. Kiinnitä kaapeli kaapelinohjaimeen maanpinnan yläpuolella. (Kuva 51)

7. Asenna kaksi kaapelia samanaikaisesti kuvaan (G) merkittyyn kohtaan saakka. Kiinnitä kaapelit keppiin ja irrota toinen kaapeli kaapelinohjaimesta. (Kuva 52)
8. Jatka työskentelyalueen ulkoreunan kaapelin asennusta kuvassa (H) näkyvään kohtaan asti. (Kuva 53)

Laitteen pysäyttäminen

Laite sammuu automaattisesti, jos sitä ei käytetä 3 minuuttiin.

1. Pysäytä pyörien veto vapauttamalla vetosanka (A). (Kuva 37)
2. Pysäytä terä vapauttamalla teräsanka. (Kuva 17)
3. Paina ohjauspaneelissa olevaa koneen käynnistys-/pysäytyspainiketta.
4. Paina ohjauspaneelin valmiustilapainiketta.
5. Avaa akun kansi.
6. Irrota turva-avain turvalukosta ja aseta se pidikkeeseensä.
7. Puhdista syöttölaippa kaapimella. Katso kohta Syöttölaipan puhdistaminen sivulla 153.
8. Puhdista ja voitele teräpää jokaisen käyttökerran jälkeen. Katso kohta Teräpään puhdistaminen ja voiteleminen sivulla 153.

Huolto

Johdanto

VAROITUS: Ennen minkäänlaisten huoltotöiden aloittamista sinun on luettava turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön.

Kaikkiin tuotteelle tehtäviin huolto- ja korjaustöihin tarvitaan erityiskoulutus. Takaamme, että tuotteemme huolletaan ja korjataan ammattimaisesti.

Katso lisätietoja kohdasta www.husqvarna.com.

Huoltokaavio

Huoltovälit on laskettu laitteen päivittäisen käytön perusteella. Välit voivat muuttua, jos laitetta ei käytetä päivittäin.

Lisätietoja *-merkillä merkityistä huolloista on kohdassa Tuotteen turvalaitteet sivulla 148

	Jokaisella käyttö-kerralla	Kuukau-sittain	Kerrankäyttö-kaudessa
Tee yleistarkastus. X
Varmista, että tuotteen turvalaitteissa ei ole vikoja *. X
Tarkista terä ja syöttölaippa. X
Tarkista teräsanka*. X
Varmista, että käynnistys-/pysäytyspainike toimii oikein eikä se ole viallinen. X
Tarkista akku vaurioiden varalta. X
Tarkista akun varaustila. X
Tarkista, että akun vapautuspainikkeet toimivat oikein ja että akku lukittuu laitteeseen.	X
Puhdista moottorin ilmanottoaukot. Varmista, ettei ilmanottoaukoissa ole ruohoa tai likaa.	X
Voitele maalaamattomat osat. X
Voitele osat, joiden sinkkipinnoite on kulunut. X
Puhdista ja voitele teräpää. X
Puhdista syöttölaippa. X
Tarkista akkulaturi vaurioiden varalta ja varmista, että se toimii oikein X
Tarkista akun ja laitteen väliset kytkennät. Tarkista myös akun ja akkulaturin välinen kytkentä.			X

Syöttölaipan puhdistaminen

- Poista maa-aines kaapimella ja puhdista syöttölaippa. (Kuva 54)

Syöttölaipan vaihtaminen

1. Kallista laitetta eteenpäin ja aseta se hitaasti maahan.
2. Irrota kaksi ruuvia (A) ja syöttölaippa (B). (Kuva 55)
3. Asenna uusi syöttölaippa päinvastaisessa järjestyksessä.

Terän vaihtaminen

1. Poista ruoho ja lika laitteesta.

HUOMAUTUS: Varmista, että terä pysyy puhtaana asennuksen aikana.

Huomautus: Puhdista ja voitele teräkotelo aina huollon jälkeen.

1. Irrota lyhyt ruuvi (A) ja teräpää (B) ja akselista (C). (Kuva 56)

Huomautus: Terän vaihtamiseen tarvitaan 6 mm:n kuusiokoloavain.

1. Irrota pitkä ruuvi (D) ja terä (E) teräpäästä.
2. Aseta uusi terä teräpäähän ja asenna pitkä ruuvi.
3. Asenna teräpää akseliin.
4. Kiristä ruuvit.

Teräpään puhdistaminen ja voiteleminen

Puhdista teräpää huolellisesti aina käytön jälkeen.

1. Kallista laitetta eteenpäin ja aseta se hitaasti maahan.
2. Poista ruoho ja lika pehmeällä harjalla.
3. Poista pienet ruoho- ja likajäämät paineilmalla.
4. Irrota ruuvit (A) teräpäästä (B) ja irrota terä (C). (Kuva 56)
5. Löysää kahta ruuvia (D) ja irrota terälaippa (E). (Kuva 57)
6. Irrota ruuvi (F) ja irrota teräpää (G) akselista (H). (Kuva 58)
7. Puhdista laite paineilmalla. Puhdista laitteesta huolellisesti lika, ruoho ja roskat.
8. Poista tarvittaessa rasvalika tarkoitukseen sopivalla liuottimella.
9. Puhdista kaikki osat sopivalla liuottimella ja voitele kaikki osat.
10. Levitä akseliin vedeltä suojaavaa rasvaa. (Kuva 59)

Akun ja akkulaturin puhdistaminen

VAROITUS: Älä pese akkua tai akkulaturia vedellä.

VAROITUS: Älä puhdista akkua kemiallisilla aineilla.

• Varmista, että akku ja akkulaturi ovat puhtaita ja kuivia ennen kuin laitat akun akkulaturiin.
• Puhdista akun liittimet paineilmalla tai pehmeällä, kuivalla liinalla.

- Puhdista akun ja akkulaturin pinnat pehmeällä, kuivalla liinalla.

Vianmääritys

Vianmääritys

Jos et löydä ratkaisua ongelmaasi tästä käsikirjasta, ota yhteyttä Husqvarna-huoltoliikkeeseen.

Vika Syy
Moottori ei käynnisty.	Akkua ei ole ladattu.
	Akkua ei ole asennettu oikein.
	Akku on viallinen.
	Ohjauspaneeli on rikki.
Terä ei pyöri.	Hihna on kulunut loppuun.
	Hihna on irronnut hihnapyöristä.
	Vipu ei jännitä hihnaa riittävästi.
Terä jatkaa pyörimistä, kun teräsanka vapautetaan.	Teräsangan vaijeri on kulunut tai vaurioitunut.
Laite ei toimi oikein.	Terä on kulunut tai vaurioitunut.
	Terää ei ole asennettu oikein.
Laite ei liiku, kun vetosanka on kyt-kettynä.	Vetosangan vaijeri on kulunut tai vaurioitunut.
	Vaihteiston hihnat ovat kuluneet.
	Ketju on rikki tai se on liian löysällä.
	Vaihteistokotelon sisällä olevat kytkinlevyt ovat kuluneet.
Teräpään irrottaminen ei onnistu.	Laitteessa on likaa.
	Järjestelmä on hapettunut.
Maahan asennetun kaapelin eristys on vaurioitunut.	Kaapelin syöttöaukko syöttölaipassa on vaurioitunut.
	Kaapeliputki terälaipassa on likainen.

Akku

Akun merkkivalo	Syy Ratkaisu
Vihreä merkkivalo vilk-kuu	Akun jännite on alhainen. Lataa akku.	Katso Akun lataaminen sivulla 150.
Akun merkkivalo Syy Ratkaisu
Vian merkkivalo vilkkuu.	Akun varaus on heikko. Lataa akku. Katso	Akku sivulla 154
	Työympäristön lämpötila on liian kor-kea tai liian matala.	Käytä akkua -10...40 °C:n lämpötilassa.
	Ylijännite. Varmista, että verkkojännite	vastaa laitteeseenkiinnitetyssä arvokilvessä ilmoitettua jännitettä.
		Irrota akku akkulaturista. Odota viisi sekuntia ja yritä ladata akkua uudelleen. Jos ongelma jatkuu, ota yhteys hyväksyttyyn huoltoliikkeeseen.
Vian merkkivalo palaa.	Akkukennoston väli liian suuri (1 V). Ota	yhteys valtuutettuun huoltoliikkeeseen.

Akkulaturi

Akkulaturin merkki- valo	Syy Ratkaisu
Vian merkkivalo vilk- kuu.	Työympäristön lämpötila on liian korkea tai liian matala.	Käytä akkulaturia 5...40 °C:n lämpötilassa.
Vian merkkivalo pa- laa.		Ota yhteys valtuutettuun huoltoliikkeeseen.

Ohjauspaneeli

Virhekoodi (merkivalon vilkahdusten määrä)	Mahdolliset viat Mahdollinen toimenpide
5 Moottorin nopeus las	kee liikaa ja moottori py-sähtyy.	Puhdista teräpää ja asenna kaapeli lähemmäksi maanpintaa. Katso kohdat Teräpään puhdistaminen ja voiteleminen sivulla 153 ja Kaapelin asennussyvyyden säätäminen si-vulla 151. Jos virhe ei poistu, ota yhteys hy-väksyttyyn huoltoliikkeeseen.
8 Akun varaus on heikko. Lataa akku. Katso kohta		Akun lataaminen si-vulla 150.
9 Akkuvika tai akusta ei saada signaalia. Aseta akku laitteeseen oikein		ja tarkista ak-kuliitin. Jos akun vian merkkivalo vilkkuu, kat-so Akku sivulla 154.
10 Moottorin ohjaus on	liian kuuma. Sammuta moottori ja odota, että se jäähtyy.
Muut virheet Jos muita	virheitä ilmenee, irrota turva-avain ja akku ja ota yhteys valtuutettuun huoltoliik-keeseen.

Kuljettaminen, säilyttäminen ja hävittäminen

Johdanto

VAROITUS: Jotta kone ei käynnisty vahingossa kuljetuksen aikana, vedä turva-avain ylös, irrota akku ja odota vähintään viisi sekuntia.

Kuljettaminen

• Vaarallisten aineiden lainsäädännön määräykset koskevat tuotteessa olevia litiumioniakkuja.
• Tavarakuljetuksessa on noudatettava pakkausta ja merkintöjä koskevia erityismääräyksiä.
• Muista noudattaa vaarallisia aineita koskevia määräyksiä, kun valmistelet laitetta kuljetukseen. Myös mahdollisia paikallisia määräyksiä on noudatettava.
• Irrota akku aina kuljetuksen ajaksi.
• Teippaa akkuliittimet ja varmista, että akku ei pääse liikkumaan kuljetuksen aikana.
• Kiinnitä laite kuljetuksen ajaksi.

Säilytys

• Anna laitteen jäähtyä ennen varastointia.
• Irrota akku aina säilytyksen ajaksi.
• Onnettomuuksien välttämiseksi varmista, ettei akku ole kytkettynä laitteeseen säilytyksen aikana.
• Säilytä akkulaturia ainoastaan suljetussa ja kuivassa paikassa.
• Säilytä akkua ja akkulaturia kuivassa paikassa, jossa lämpötila ei laske pakkasen puolelle.

• Irrota akku akkulaturista varastoinnin ajaksi.

• Älä säilytä akkua paikassa, jossa on staattista sähköä. Älä säilytä akkua metallilaatikossa.

• Säilytä laitetta paikassa, jonka lämpötila on -10...40 °C.
• Säilytä akkua 5–25 °C:n lämpötilassa ja poissa suorasta auringonvalosta.
• Säilytä akkulaturia 5–45 °C:n lämpötilassa ja poissa suorasta auringonvalosta.
• Varmista, että akun varaustaso on 30–50 % ennen pitkäaikaista säilytystä.
• Säilytä laitetta, akkua ja akkulaturia lukitussa tilassa lasten ja asiaankuulumattomien henkilöiden ulottumattomissa.
• Puhdista laite.
• Huolla tuote ainoastaan käyttöohjekirjassa annettujen ohjeiden mukaisesti. Katso kohta Huoltokaavio sivulla 152.
• Tee täysi huolto ennen pitkäaikaista säilytystä.

Hävittäminen

Laitteessa tai sen pakkauksessa olevat symbolit osoittavat, ettei laitetta saa hävittää kotitalousjätteen mukana. Se on toimitettava asianmukaiseen sähkö- ja elektroniikkalaitteiden keräyspisteeseen.

Varmistamalla laitteen asianmukaisen hävittämisen autat vähentämään mahdollisia negatiivia ympäristövaikutuksia, joita tämän laitteen virheellisestä hävittämisestä koituisi. Lisätietoja tämän laitteen kierrätyksestä saat ottamalla yhteyden kotikuntasi viranomaisiin, jätehuoltoon tai laitteen myyneeseen liikkeeseen.

(Kuva 60)

Tekniset tiedot

Terämoottori
Moottorityyppi BLDC (harjaton) 36 V
Moottorin nopeus – nimellisnopeus, r/min 3 000/min
Moottorin nopeus – suuri kuormitus, r/min 3 300/min
Moottorin teho – enimmäisteho, kW 1,8
Moottorin teho – nimellisteho, kW 1,2
Voimansiirto Mekaaninen vaihteisto, jossa öljytyt vaihteet
Kytkin Hihnatyyppinen, hihnapyörä
Paino
Paino ilman akkua, kg 39
Paino, sisältäen kaksi BLi300-akkua, kg 43
Akku
Akkutyyppi Husqvarna-akkusarja
Akun käyttöaika
Akun käyttöaika, minuuttia ^33	38
Melupäästöt ^34
Äänitehotaso, mitattu LWA dB(A) 84
Äänentehotaso, taattu LWA dB(A) 86
Äänitasot ^35
Äänenpainetaso käyttäjän korvan tasalla, dB(A) 66
Tärinätasot ^36
Kahva, m/s ^2	1,8
Kaapelinasennuslaitteet
Kaapelin asennussyvyys, cm 1–6
Terän ja pyörän reunan välinen etäisyys, mm 250, 270, 290, 310
Pora 597 04 84-01

Hyväksytyt akut Tuotemerkk	Tyyppi Akun kapasi-	teetti, Ah	Jännite, V Paino, kg
BLi300 Husqvarna Litiumioni	9,4 36	1,9

Hyväksytyt laturit määritellyille akuille, BLi	Tuotemerkki	Tulojännite, V	Taajuus, Hz	Teho, W
QC500	Husqvarna	100–240	50–60	500

Vaatimustenmukaisuusvakuutus

EU-vaatimustenmukaisuusvakuutus

Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh. [phone], vakuuttaa täten, että tuote:

Kuvaus Kaapelinasennuskone
Tuotemerkki Husqvarna
Tyyppi/malli CL400i
Tunniste Sarjanumerot vuodesta 2022 alkaen

vastaavat täysin seuraavien EU:n direktiivien ja asetusten vaatimuksia:

Asetus Kuvaus
2006/42/EC konedirektiivi
2014/30/EU EMC-direktiivi
2011/65/EU Direktiivi tiettyjen vaarallisten aineiden käytön rajoittamisesta sähkö- ja elektroniikkalaitteissa

ja että asiassa sovelletaan seuraavia standardeja ja/tai teknisiä tietoja: EN ISO 12100:2010, EN ISO 14119:2013, EN ISO 14120:2015, EN ISO 13857:2019, EN 62841-1:2015+AC:2015, EN ISO 11202:2010, EN 1032:2009, EN 55014-1:2017, EN 55014-2:2015, EN 63000:2018.

Katso lisätietoja melupäästöistä osiosta Tekniset tiedot sivulla 156.

Huskvarna, 2022-03-21

$$ \Delta \cdot 2 m $$

Claes Losdal, kehityspäällikkö/puutarhatuotteet, Husqvarna AB

Teknisestä dokumentaatiosta vastaava edustaja

CE

Sommaire
