ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Classic 1500XL EHEIM

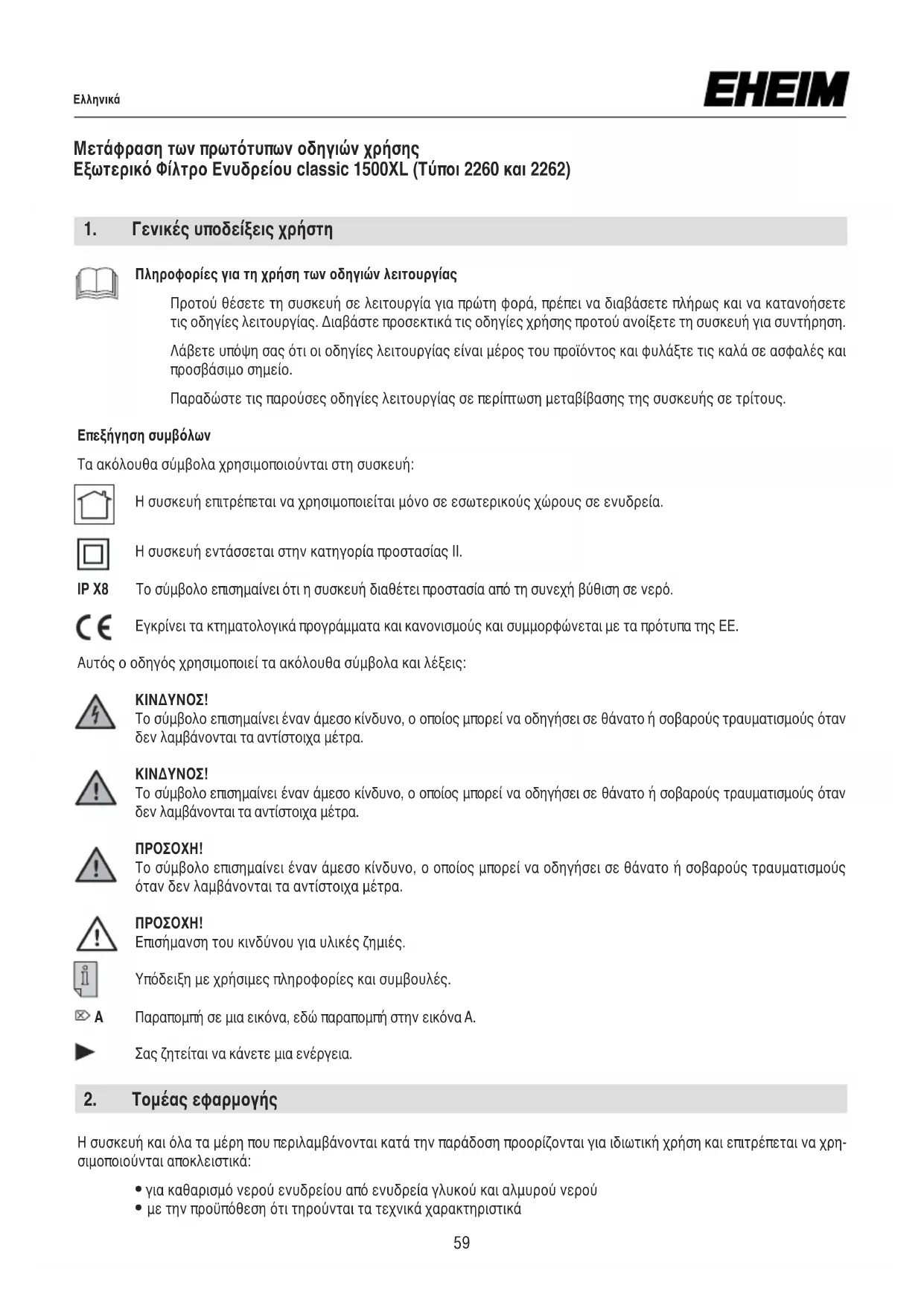

1. Γενικές υποδείξεις χρήστη

Πληροφορίες για τη χρήση των οδηγιών λειτουργίας Προτού θέσετε τη συσκευή σε λειτουργία για πρώτη φορά, πρέπει να διαβάσετε πλήρως και να κατανοήσετε τις οδηγίες λειτουργίας. Διαβάστε προσεκτικά τις οδηγίες χρήσης προτού ανοίξετε τη συσκευή για συντήρηση. Λάβετε υπόψη σας ότι οι οδηγίες λειτουργίας είναι μέρος του προϊόντος και φυλάξτε τις καλά σε ασφαλές και προσβάσιμο σημείο. Παραδώστε τις παρούσες οδηγίες λειτουργίας σε περίπτωση μεταβίβασης της συσκευής σε τρίτους. Επεξήγηση συμβόλων Τα ακόλουθα σύμβολα χρησιμοποιούνται στη συσκευή: Η συσκευή επιτρέπεται να χρησιμοποιείται μόνο σε εσωτερικούς χώρους σε ενυδρεία. Η συσκευή εντάσσεται στην κατηγορία προστασίας II. IP X8 Το σύμβολο επισημαίνει ότι η συσκευή διαθέτει προστασία από τη συνεχή βύθιση σε νερό. Εγκρίνει τα κτηματολογικά προγράμματα και κανονισμούς και συμμορφώνεται με τα πρότυπα της ΕΕ. Αυτός ο οδηγός χρησιμοποιεί τα ακόλουθα σύμβολα και λέξεις:

Το σύμβολο επισημαίνει έναν άμεσο κίνδυνο, ο οποίος μπορεί να οδηγήσει σε θάνατο ή σοβαρούς τραυματισμούς όταν δεν λαμβάνονται τα αντίστοιχα μέτρα.

Το σύμβολο επισημαίνει έναν άμεσο κίνδυνο, ο οποίος μπορεί να οδηγήσει σε θάνατο ή σοβαρούς τραυματισμούς όταν δεν λαμβάνονται τα αντίστοιχα μέτρα.

Το σύμβολο επισημαίνει έναν άμεσο κίνδυνο, ο οποίος μπορεί να οδηγήσει σε θάνατο ή σοβαρούς τραυματισμούς όταν δεν λαμβάνονται τα αντίστοιχα μέτρα.

Επισήμανση του κινδύνου για υλικές ζημιές. Υπόδειξη με χρήσιμες πληροφορίες και συμβουλές. A Παραπομπή σε μια εικόνα, εδώ παραπομπή στην εικόνα A. Σας ζητείται να κάνετε μια ενέργεια. Μετάφραση των πρωτότυπων οδηγιών χρήσης Εξωτερικό Φίλτρο Ενυδρείου classic 1500XL (Τύποι 2260 και 2262)

Η συσκευή και όλα τα μέρη που περιλαμβάνονται κατά την παράδοση προορίζονται για ιδιωτική χρήση και επιτρέπεται να χρη- σιμοποιούνται αποκλειστικά:

για καθαρισμό νερού ενυδρείου από ενυδρεία γλυκού και αλμυρού νερού

με την προϋπόθεση ότι τηρούνται τα τεχνικά χαρακτηριστικά 59Ελληνικά Για τη συσκευή ισχύουν οι παρακάτω περιορισμοί:

δεν πρέπει να χρησιμοποιείται για εμπορικούς ή βιομηχανικούς σκοπούς

Χρησιμοποιείτε μόνο σε υγρά με μέγιστη θερμοκρασία 35 ° C

Οι διαβρωτικές, εύφλεκτες, επιθετικές ή εκρηκτικές ουσίες, τα τρόφιμα καθώς και το πόσιμο νερό δεν πρέπει να- αντλούνται.

δεν πρέπει ποτέ να λειτουργεί χωρίς παροχή νερού

3. Υποδείξεις ασφαλείας

Από τη συσκευή αυτή απορρέουν κίνδυνοι για τον άνθρωπο και υλικό εξοπλισμό όταν η συσκευή χρησιμοποιείται με μη ενδεδειγμένο τρόπο ή για σκοπό διαφορετικό από τον ενδεικ νυόμενο ή όταν δεν τηρούνται οι υποδείξεις ασφαλείας. ι ς ασφαλείας

Μην αφήνετε τα παιδιά και άλλα άτομα που δεν έχουν επίγνωση των πράξεών τους να έρχονται σε επαφή με τη συσκευασία και τα μικρά μέρη του προϊόντος, καθώς αυτό μπο- ρεί να είναι επικίνδυνο (κίνδυνος κατάπωσης!). Κρατήστε τα μακριά από ζώα.

Η συσκευή αυτή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας άνω των 8 ετών και από άτομα με μειωμένες σωματικές, αισθητήριες ή πνευματικές ικανότητες ή με ελ- λιπή εμπειρία ή/και γνώση, εφόσον επιβλέπονται ή έχουν κατατοπιστεί σχετικά με την ασφαλή χρήση της συσκευής και έχουν κατανοήσει τους κινδύνους που απορ- ρέουν από αυτήν. Τα παιδιά δεν πρέπει να παίζουν με τη συσκευή. Ο καθαρισμός και η συντήρηση δεν επιτρέπεται να γίνονται από παιδιά, εκτός εάν επιβλέπονται.

Πριν από τη χρήση διενεργήστε έναν οπτικό έλεγχο για να βεβαιωθείτε, ότι η συ- σκευή και ειδικά το καλώδιο τροφοδοσίας και το βύσμα δεν έχουν υποστεί ζημιά.

Μην χρησιμοποιείτε τη συσκευή εάν δεν λειτουργεί σωστά ή εάν έχει υποστεί ζημιά.

Ποτέ μην χρησιμοποιείτε τη συσκευή όταν έχει υποστεί ζημιά το καλώδιο τροφοδοσίας.

Δεν είναι δυνατή η αντικατάσταση του καλωδίου ηλεκτρικής σύνδεσης της συ- σκευής. Εάν το καλώδιο είναι κατεστραμμένο, η συσκευή πρέπει να απορριφθεί.

Επισκευές επιτρέπεται να εκτελούνται μόνο από το τμήμα σέρβις της EHEIM.

Μην μεταφέρετε τη συσκευή κρατώντας την από το καλώδιο τροφοδοσίας και για την απο- σύνδεση από το ηλεκτρικό δίκτυο τραβάτε πάντα το βύσμα και όχι το καλώδιο ή τη συσκευή.

Προστατέψτε το καλώδιο τροφοδοσίας από θερμότητα, λάδι και αιχμηρές ακμές.

Εκτελείτε μόνο εργασίες, οι οποίες περιγράφονται στις παρούσες οδηγίες.

Ποτέ μην πραγματοποιείτε τεχνικές αλλαγές στη συσκευή.

VΧρησιμοποιείτε μόνο γνήσια ανταλλακτικά και παρελκόμενα για τη συσκευή.

Η συσκευή πρέπει να προστατεύεται από συσκευή ρεύματος διαρροής με μέγιστη τιμή διαβάθμισης 30 mA. Αν έχετε ερωτήσεις ή αντιμετωπίζετε κάποιο πρόβλημα, απευθυν- θείτε σε ηλεκτρολόγο.

Αποσυνδέστε όλες τις συσκευές στο ενυδρείο από το ηλεκτρικό δίκτυο, εάν δεν 60Ελληνικά χρησιμοποιούνται, προτού τοποθετήσετε ή αφαιρέσετε εξαρτήματα και πριν από όλες τις εργασίες καθαρισμού και συντήρησης.

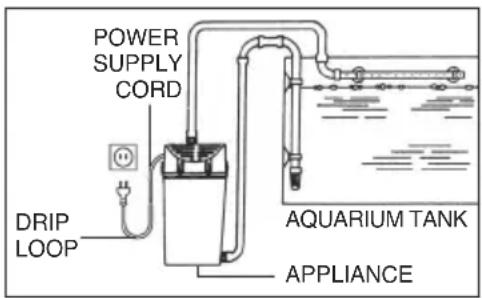

Προστατέψτε την πρίζα και το βύσμα τροφοδοσίας από υγρασία. Συνιστάται να δημιουργήσετε με το καλώδιο τροφοδοσίας μια θηλιά, η οποία θα εμπο- δίζει τη ροή νερού κατά μήκος του καλωδίου μέχρι

Τα ηλεκτρικά στοιχεία της αντλίας πρέπει να συμ- φωνούν με τα

Συνδέστε τη συσκευή μόνο σε πρίζα ασφαλείας που έχει εγκατασταθεί σωστά. Μ αυτς τις συσκευες είναι δυνατ μαγνητικ πεδία να προκαλσουν ηλεκτρονικς ή μηχανικς υσλειτουργίες ή ζημίες. Αυτ ισχ‡ει επίσης για καρδιακο‡ς ‚ηματοδτες. Δις απαιτο‡μενες αποστσει ασφαλείας τις ‚ρίσκετε στα εγχειρίδια αυτν των ιατρικν συσκευν.

Σε περιπτσεις εργασιν συντήρησης υπρχει κίνδυνος σ‡νθλιψης των δαχτ‡λων εξαιτίας των μεγλων μαγνητικν δυνμεων.

ια να πετ‡χετε ‚λτιστη ασφλεια λειτουργίας, επιτρπεται μεταξ‡ της επιφνειας του νερο‡ και της‚ σης του φ›λτρου να‚ ρίσκονται κατ μγ. 150 cm (4‘ 11“)

Βεντούζα με υποδοχές στερέωσης

Σωλήνας ακροφυσίου με πώμα στεγανοποίησης

Κυρτός σωλήνας αποστράγ-

Βιδωτός σύνδεσμος (πλευρά συμπίεσης)

Μεγάλος δακτύλιος στε- γανοποίησης

Άνω πλέγμα (κοντές σχισμές)

Κάτω πλέγμα (μακριές σχισμές)

Δοχείο φίλτρου με βάση κλειδώματος

Υποδοχή σύνδεσης σωλήνα στην πλευρά αναρρόφησης

Βρυσάκι αποστράγγισης

κτύλιος στεγανοποίησης

Πλάκα βάσης. Μαζί με το φίλτρο 2260/2262 παρέχεται και ένα βρυσάκι αποστράγγισης, το οποίο βιδώνεται επάνω στο δοχείο του φίλτρου και κλείνει. Η βαλβίδα μπορεί να χρησιμοποιηθεί όταν απαιτείται η αποστράγγιση συσσωρευμένων υπολειμμάτων βρωμιάς.

Πιέστε το χωνευτό παξιμάδι στη μακριά πλευρά από τον γωνιακό σύνδεσμοκαι τοποθετήστε τον δακτύλιο στεγανοποί- ησης. Στη συνέχεια βιδώστε τον γωνιακό σύνδεσμο από τη σπειροειδή πλευρά μέσα στο ακροφύσιο αναρρόφησης της αντλίας και ευθυγραμμίστε τα κάθετα. Τοποθετήστε την αντλία πάνω στην πλάκα βάσης, φροντίζοντας παράλληλα ώστε ο γωνιακός σύνδεσμος να κουμπώσει μέσα στη συνδετική υποδοχή. Ευθυγραμμίστε την αντλία και ασφαλίστε την επάνω στην πλάκα βάσης, χρησιμοποιώντας τις τέσσερις βίδες και τις 4 ροδέλες που υπάρχουν στη συσκευασία. Βιδώ- στε το χωνευτό παξιμάδι με τη συνδετική υποδοχή και σφίξτε ελαφρά. Τέλος, βιδώστε το ακροφύσιο από την πλευρά

Βάλτε το κάλυμμα έτσι ώστε τα δύο κλιπ στερέωσης να εισχωρήσουν και να κουμπώσουν πάνω στις εγκοπές της λαβής του καπακιού του φίλτρου. Εργοστασιακές Οδηγίες Χρήσης Εξωτερικό Φίλτρο Ενυδρείου classic 1500XL (Τύποι 2260 και 2262)Ελληνικά Για να ανοίξετε το κάλυμμα, θα πρέπει να πατήσετε τα δύο κλιπ στερέωσης κάτω από τις λαβές και ταυτόχρονα να τα σπρώξετε προς τα πάνω.

5. ΣυναρμολόγησηΕλληνικά

Τοποθετήστε το κάτω πλέγμα (με τις μακριές σχισμές προς τα κάτω) στο δοχείο του φίλτρου και γεμίστε με το υλικό του φίλτρου (D). Στη συνέχεια τοποθετήστε το άνω πλέγμα (με τις κοντές σχισμές προς τα πάνω). Βάλτε τον δακτύλιο στε- γανοποίησης στο καπάκι του φίλτρου και τοποθετήστε τα, μαζί με την αντλία που στερεώσατε και ευθυγραμμίσατε προ- ηγουμένως, πάνω στο δοχείο του φίλτρου. Σφίξτε καλά το καπάκι στη βάση που κλειδώνει.

Γέμισμα δοχείου με το υλικό του φίλτρου, από κάτω προς τα πάνω: Πρώτα γεμίζουμε περίπου 3-5 cm με το υλικό EHEIM FIX ή EHEIM MECH, το οποίο αποτελεί την πρώτη στρώση του φίλτρου. Το υλικό EHEIM SUBSTRAT, EHEIM SUBSTRATpro ή EHEIM LAV αποτελεί την κύρια μηχανικήβιολογική στρώση του φίλ- τρου. Βάλτε το στη δικτυωτή σακούλα που θα βρείτε στη συσκευασία και έπειτα τοποθετήστε τη σακούλα στο δοχείο. Η δικτυωτή σακούλα καθιστά ευκολότερο τον καθαρισμό του φίλτρου στο μέλλον. Βάλτε περίπου 3 cm του υλικού EHEIM FIX, το οποίο αποτελεί την άνω στρώση του φίλτρου. Μην χρησιμοποιείτε βαμβάκι καθώς μπορεί εύκολα να προκαλέσει απόφραξη με την παρατεταμένη χρήση, εκτός αν σκοπεύετε να χρησιμοποιήσετε το φίλτρο για σύντομο χρονικό διάστημα αφότου έχετε χρησιμοποιήσει κάποιο φάρμακο. Ο άνθρακας ενδείκνυται μόνο για βραχυπρόθεσμη χρήση, όταν θέλετε να φιλτράρετε ανεπιθύμητες ουσίες μετά την αρχική εγκατάσταση ή τη χρήση φαρμάκων. Το πολύ μετά από 3 εβδομάδες, θα πρέπει να αντικατασταθεί από τα ενδε- δειγμένα υλικά που προορίζονται για το φίλτρο. Σε καμία περίπτωση μην χρησιμοποιείτε άνθρακα που έχει επαναχρησι-

E Συναρμολόγηση στην πλευρά συμπίεσης: Στερεώστε τον σωλήνα ακροφυσίου στην πίσω πλευρά του ενυδρείου χρησιμοποιώντας τις δύο βεντούζες, κατά τρόπο ώστε η απόσταση από την επιφάνεια του νερού να επιτρέπει την επαρκή οξυγόνωση του νερού (1) ή την κίνηση στην επιφάνεια (2), ανάλογα με την εγκατάσταση. Χρησιμοποιήστε ένα μικρό κομμάτι εύκαμπτου σωλήνα για να στερεώσετε τον κυρτό σωλήνα αποστράγγισης στον σωλήνα ακροφυσίου, ο οποίος εκτείνεται πάνω από το τοίχωμα ενυδρείου. Στε- ρεώστε το κομμάτι του εύκαμπτου σωλήνα χρησιμοποιώντας τον σφιγκτήρα. Συνδέστε και ασφαλίστε τον κυρτό σω- λήνα αποστράγγισης και το ακροφύσιο του φίλτρου με έναν εύκαμπτο σωλήνα.

Τοποθετήστε το φίλτρο κάτω από τη στάθμη του νερού - ιδανικά κάτω απότο ενυδρείο (έως 1,50 m διαφορά ύψους ανά- μεσα στην επιφάνεια του νερού και το φίλτρο). Βεβαιωθείτε ότι το μοτέρ της αντλίας αερίζεται επαρκώς! Συναρμολόγηση στην πλευρά αναρρόφησης:

Συνδέστε μεταξύ τους τον σωλήνα αναρρόφησης και το φίλτρο εισόδου, έπειτα συνδέστε τη γωνία σύνδεσης χρησιμο- ποιώντας ένα μικρό κομμάτι εύκαμπτου σωλήνα και ασφαλίστε τα χρησιμοποιώντας τους σφιγκτήρες. Στερεώστε τον συναρμολογημένο σωλήνα αναρρόφησης με δύο βεντούζες πάνω στο τοίχωμα του ενυδρείου. Συνδέστε τον γωνιακό σύνδεσμο στην υποδοχή σύνδεσης σωλήνα στην πλευρά αναρρόφησης. ΕγκατάστασηΧαλαρώστε τον εύκαμπτο σωλήνα συμπίεσης από τον σωλήνα ακροφυσίου. Αναρροφήστε το νερό πάνω από το τοίχωμα του ενυδρείου χρησιμοποιώντας τη συσκευή αναρρόφησης EHEIM (κωδ. παραγγελίας 4003540) ή ρου- φώντας με το στόμα από την πλευρά του σωλήνα αναρρόφησης, μέχρι το φίλτρο να αρχίσει να έχει ροή από μόνο του. Στη συνέχεια, επανασυνδέστε τον σωλήνα συμπίεσης στον σωλήνα ακροφυσίου και βάλτε το φίλτρο στην πρίζα.

Πάντα να βγάζετε το φίλτρο από την πρίζα πριν προβείτε σε οποιαδήποτε εργασία συντήρησης και καθαρισμού! Για να καθαρίσετε το φίλτρο, τραβήξτε το εύκαμπτο σωληνάκι από τον σωλήνα αναρρόφησης και αδειάστε το δοχείο του φίλτρου σε έναν κουβά ή αφήστε το να στραγγίσει. Τότε, και μόνο τότε, αφαιρέστε το καπάκι του φίλτρου. Στη συ- νέχεια αφαιρέστε το υλικό του φίλτρου (καθαρίζοντας ή αντικαθιστώντας το) και καθαρίστε τη συσκευή. Στο φίλτρο 2260/2262, μπορείτε να αδειάστε το δοχείο απευθείας, χρησιμοποιώντας το βρυσάκι απο-στράγγισης και έναν εύκαμπτο σωλήνα για να απομακρύνετε το νερό.

7. Φροντίδα και ΣυντήρησηΕλληνικά

1. Απεγκατάσταση συσκευής από το ενυδρείο

2. Καθαρίστε τη συσκευή

3. Αποθηκεύστε τη συσκευή σε χώρο που προστατεύεται από τον παγετό.

Για την απόρριψη της συσκευής τηρήστε την ισχύουσα νομοθεσία. Πληροφορίες για την απόρριψη ηλεκτρικών και ηλεκτρονικών συσκευών εντός της Ευρωπαϊκής Κοινότητας: Εντός της Ευρωπαϊκής Κοινότητας προβλέπεται η απόρριψη ηλεκτρικών συσκευών σύμφωνα με τους εθνικούς κανονισμούς, οι οποίοι βασίζονται στην Ευρωπαϊκή Οδηγία 2012/19/EΕ σχετικά με τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ΑΗΗΕ). Σύμφωνα με την οδηγία αυτή, η συσκευή δεν επιτρέπεται να διατεθεί στη δημοτική αρχή διαχείρισης αποβλήτων ή στα οικιακά απορ- ρίμματα. Η συσκευή διατίθεται δωρεάν στις κοινοτικές υπηρεσίες συλλογής απορριμμάτων ή ανακύκλωσης. Η συ- σκευασία του προϊόντος αποτελείται από ανακυκλώσιμα υλικά. Απορρίψτε τα με τρόπο φιλικό προς το περιβάλλον και οδηγήστε τα στην ανακύκλωση.

8. Θέση εκτός λειτουργίας

9. Τεχνικά χαρακτηριστικά

Καθαρισμός της αντλίας: Τραβήξτε τον γωνιακό σύνδεσμο, απασφαλίστε το καπάκι της αντλίας και αποσυναρμολογήστε όλα τα μέρη, όπως φαί- νεται στην εικόνα. Χρησιμοποιήστε το σετ με τις βούρτσες καθαρισμού (κωδ. παραγγελίας 4009560). Καθαρίστε σχολα- στικά τα μέρη της συσκευής κάτω από τρεχούμενο νερό και επανασυναρμολογήστε ακολουθώντας την ίδια διαδικασία αντίστροφα.

Διάγραμμα οδηγιών για τη συναρμολόγηση του σωλήνα ασφαλείας

Ελέγχετε τακτικά όλα τα σημεία σύνδεσης μεταξύ των σωλήνων προκειμένου να διασφαλίσετε τη σωστή εφαρμογή τους.Čeština
