Classic 1500XL - 정수 필터 EHEIM - 무료 사용 설명서

브랜드	EHEIM
모델	Classic 1500XL
카테고리	수족관용 물 필터
유형	외부 필터 (캐니스터)
용도	담수 및 해수 수족관
전원	전원 (230V / 50Hz)
보호 등급	II
인증 지수	IPX8 (영구 침수)
최대 수온	35°C
최대 설치 높이 (수면 - 필터 바닥)	150cm
여과 시스템	기계적 및 생물학적
제공되는 여과재	EHEIM MECH 폼, EHEIM SUBSTRAT 생물학적 지지체, 여과망
유지보수	여과재 및 펌프의 주기적 청소
권장 수조 용량	최대 1500L
안전	30mA 누전 차단기 사용 권장; 전원 케이블에 물방울 방지 루프
포함 액세서리	호스, 흡착판, 흡입구, 분수관, 엘보, 여과재

자주 묻는 질문 - Classic 1500XL EHEIM

Eheim Classic 1500XL 필터를 설치하는 방법은?

필터를 수조 수위 아래에 놓으십시오. 분수관을 흡착판으로 뒷유리에 고정하십시오. 배출 호스를 배출 엘보와 필터 압력 노즐 사이에 연결하십시오. 흡입 측을 조립하여 흡입구와 흡입관을 고정하십시오. 펌프 모터를 위해 충분한 통기를 보장하십시오.

처음으로 필터를 프라이밍하는 방법은?

배출 호스를 분수관에서 분리하십시오. EHEIM 흡입 펌프(참조 4003540) 또는 입으로 호스 끝을 통해 물을 빨아들여 물이 수조에서 필터로 흐를 때까지 하십시오. 배출 호스를 다시 연결하고 필터를 켜십시오.

필터를 얼마나 자주 청소해야 합니까?

빈도는 물고기 개체수와 오염도에 따라 다릅니다. 일반적으로 여과재는 4~6주마다 청소하십시오. 펌프는 3~6개월마다 청소해야 합니다. 유지보수 매뉴얼의 지침을 따르십시오.

펌프를 청소하는 방법은?

필터를 분리하십시오. 연결 부품을 제거하고, 펌프 덮개를 잠금 해제한 후 모든 요소를 꺼내십시오. EHEIM 청소 브러시 세트(참조 4009560)로 펌프 채널을 강하게 청소하십시오. 요소를 흐르는 물에 헹구고 역순으로 조립하십시오.

어떤 여과재를 어떤 순서로 사용해야 합니까?

아래에서 위로: EHEIM MECH(기계적) 3~5cm 층, 그 다음 EHEIM SUBSTRAT(생물학적)가 담긴 망, 마지막으로 EHEIM FIX(마감) 3cm. 활성탄은 일시적으로만 사용해야 합니다(최대 3주).

여과재를 교체하는 방법은?

필터를 분리하고 용기를 비우십시오. 덮개를 열고 기존 여과재를 제거하십시오. 용기를 깨끗한 물로 청소하십시오. 새 여과재를 지시된 순서로 넣으십시오. 덮개와 클립을 닫으십시오. 프라이밍 후 다시 작동시키십시오.

필터에서 물이 새면 어떻게 해야 합니까?

먼저 모든 개스킷이 올바르게 배치되고 손상되지 않았는지 확인하십시오. 덮개가 클립으로 잘 조여졌는지 확인하십시오. 호스 연결부를 점검하십시오. 누수가 계속되면 대형 개스킷을 교체하거나 EHEIM 고객 서비스에 문의하십시오.

해수에서 필터를 사용할 수 있습니까?

예, 이 장치는 담수 및 해수 수족관용으로 설계되었습니다. 기술 사양(최대 온도 35°C)을 준수하고 부식을 방지하기 위해 해수 사용 후 철저히 헹구십시오.

유량이 감소하는 가능한 원인은?

일반적인 원인: 여과재 오염, 펌프 막힘, 호스 꼬임 또는 스케일, 흡입구 막힘. 여과재와 펌프를 청소하고 호스와 흡입구를 확인하십시오. 필요한 경우 소모 부품을 교체하십시오.

사용하지 않을 때 필터를 어떻게 보관합니까?

수조에서 분리하십시오. 깨끗한 물로 철저히 청소하십시오. 건조시키십시오. 서리와 습기가 없는 곳에 보관하십시오. 수명 종료 시 폐기 지침을 준수하십시오.

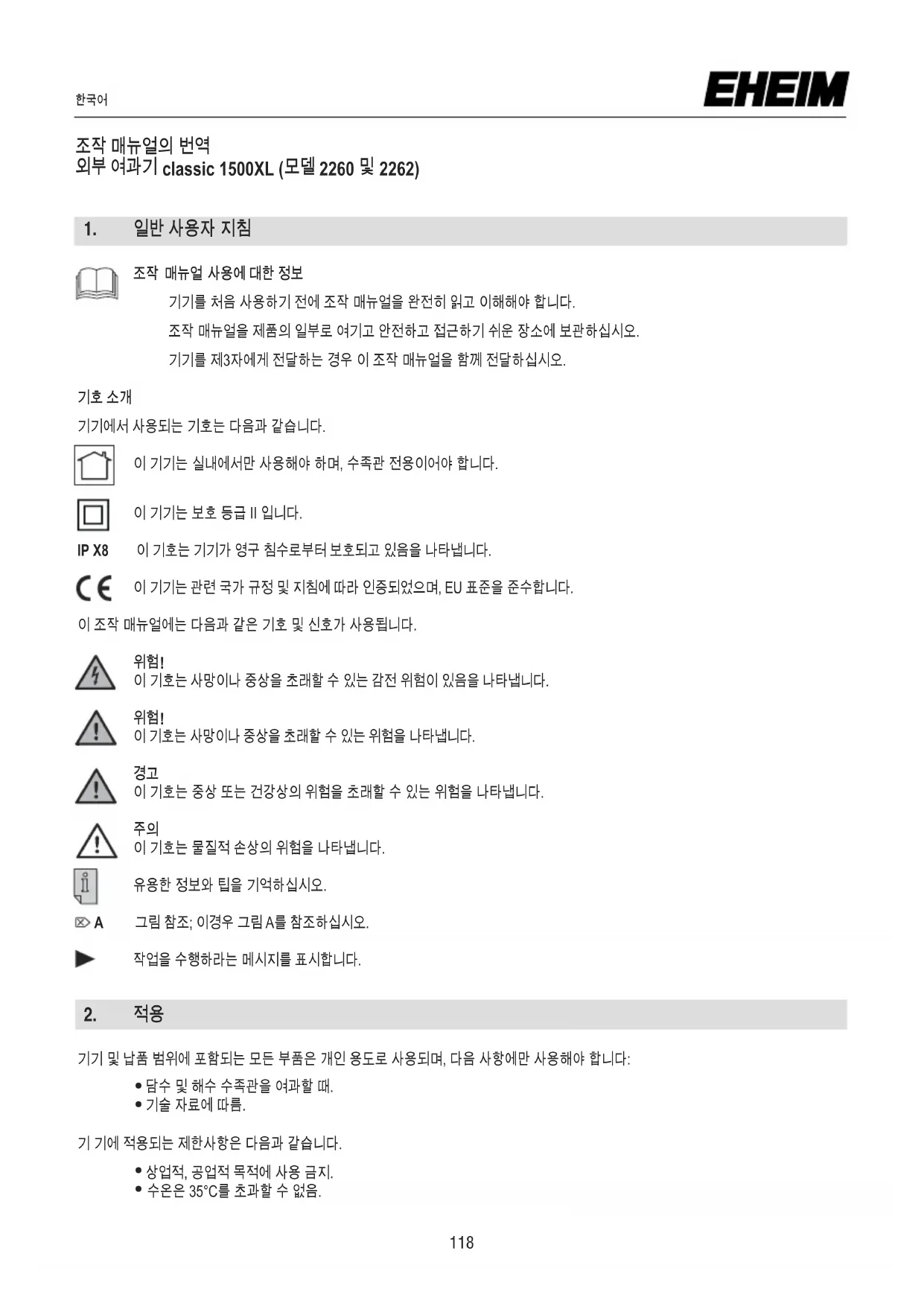

사용 설명서 Classic 1500XL EHEIM

외부 여과기 classic 1500XL (모델 2260 및 2262)

1. 일반 사용자 지침

조작 매뉴얼 사용에 대한 정보

기기를 처음 사용하기 전에 조작 매뉴얼을 완전히 읽고 이해해야 합니다.

조작 매뉴얼을 제품의 일부로 여기고 안전하고 접근하기 쉬운 장소에 보관하십시오.

기기를 제3자에게 전달하는 경우 이 조작 매뉴얼을 함께 전달하십시오.

기호 소개

기기에서 사용되는 기호는 다음과 같습니다.

이 기기는 실내에서만 사용해야 하며, 수족관 전용이어야 합니다.

이 기기는 보호 등급 II 입니다.

IP X8 이 기호는 기기가 영구 침수로부터 보호되고 있음을 나타냅니다.

CE 이 기기는 관련 국가 규정 및 지침에 따라 인증되었으며, EU 표준을 준수합니다.

이 조작 매뉴얼에는 다음과 같은 기호 및 신호가 사용됩니다.

위험!

이 기호는 사망이나 중상을 초래할 수 있는 감전 위험이 있음을 나타냅니다.

위험!

이 기호는 사망이나 중상을 초래할 수 있는 위험을 나타냅니다.

경고

이 기호는 중상 또는 건강상의 위험을 초래할 수 있는 위험을 나타냅니다.

주의

이 기호는 물질적 손상의 위험을 나타냅니다.

유용한 정보와 팀을 기억하십시오.

☒ A 그림 참조; 이경우 그림 A를 참조하십시오.

작업을 수행하라는 메시지를 표시합니다.

2. 적용

기기 및 납품 범위에 포함되는 모든 부품은 개인 용도로 사용되며, 다음 사항에만 사용해야 합니다:

- 담수 및 해수 수족관을 여과할 때.

-기술 자료에 따름.

기기에 적용되는 제한사항은 다음과 같습니다.

- 상업적, 공업적 목적에 사용 금지.

- 수온은 35°C를 초과할 수 없음.

• 부식성, 높은 인화성, 공격성 또는 폭발성 물질, 음식물 및 음용수를 공급해서는 안됨.
  -물 흐름 없이 작동해서는 안됨.

3. 안전 지침

기기를 잘못 사용하거나 의도한 대로 사용하지 않거나 안전지침에 유의하지 않을 경우, 사람과 재산에 대한 위험이 이 기기에서 발생할 수 있습니다.

당신의안전을 위해

제품 포장이나 작은 부품을 어린이 또는 자신의 행동에 대해 올바르게 인지하지 못하는 자의 손이 당지 않는 곳에 보관하십시오. 그렇지 않을 경우 위험이 발생할 수 있습니다(질식 위험!) 반려동물과 접촉하지 않도록 보관하십시오.
- 이 기기는 8세 이상의 어린이가 사용할 수 있으나 신체적, 정신적 능력이 제한된사람(아이포함)이나 안전을 담당하는 사람의 감독을 받지 아니하거나 그 사람으로부터 장비 사용 방법에 대한 지시를 받지않은, 경험이나 지식이없는 사람을 위한 것이 아닙니다. 어린이가 이장비를 가지고 노는 것을 허용하지마십시오. 어린이가 감독 없이 청소하거나 사용자 유지보수를 수행하지 않도록 하십시오.

-사용하기 전에 육안으로 검사하여 장비, 특히 메인 케이블과 플러그가 손상되지 않았는지 확인하십시오.
- 기기가 제대로 작동하지 않거나 손상된 경우에는 사용하지 마십시오.
- 메인 케이블이 손상되었다면 기기를 사용하지 마십시오.
- 이 장치의 연결선은 교체할 수 없습니다. 선이 손상되면 기기를 더 이상 사용해서는 안됩니다.
- 반드시에하임 서비스 센터에서 수리하여야 합니다.
- 케이블선을 사용하여기기를 운반하지 마십시오. 전원을 분리하려면 플러그를사용하고 케이블을 사용하지 마십시오.
- 메인 케이블을 열기구나 기름, 뱙족한 것에서보호하십시오.
- 이 지침에 설명된 작업만 수행하십시오.
- 기기를 기술적으로 개조하지 마십시오.
- 기기에는 정품 부품과 부속품만 사용하십시오.
- 기기는 최대 정격 잔류 전류가 30 mA인 잔류 전류 보호 장치를 사용하여 보호해야 합니다. 전 기기사에게 문의하십시오.
-사용하지 않을 때에는 언제나 기기에서 전원을 분리하십시오.부품을 설치/제거하거나 청소,유지관리할 때에도 전원을 분리하십시오.

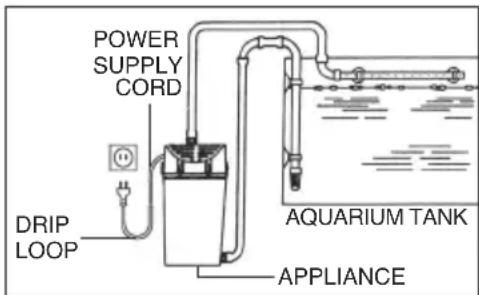

- 메인 소켓과 메인 플러그를 습기로부터 보호하십시오. 케이블을 따라 주 전원 소켓까지 물이 흐르지 않도록 주 전원 케이블로 드립 루프를 구성하는 것이 좋습니다.
- 펌프의 전기 정보는 반드시 주전원의 정보와 일치해야 합니다. 이 정보는 타입 플레이트, 포장지 그리고 이 지침에서 찾을 수 있습니다.

POWER SUPPLY CORD DRIP LOOP AQUARIUM TANK APPLIANCE

-장치는 지침에 따라 설치된 안전 접점 전원 소켓에만 연결해야 합니다.

20 cm

이 기기는 또한 심장박동 조절기에 영향을 미칩니다.안전을 위해 의료 장비 매뉴얼을 참고하십시오.

- 주의: 유지보수 작업은 높은 자력으로 인해 손가락이다칠 수 있는 위험이 있습니다.

- 최적의 작동 안전성을 위해서 물 표면과 필터 바닥 사이의 거리가 최대 150cm (4' 11") 이어야 합니다.

max. 150 cm (4' 11'')

4. 기능

A ① 흡착 고무와 홀더 ② 제트 파이프와 마개 ③ 출수파이프 ④ 나사형 커넥터, 출 수구 쪽 ⑤ 덮개 ⑥ 팼프 ⑦ 필터 덮개 ⑧ 대형 씻링 링 ⑨ 상단 라티스망 (짧은 발) ⑩ 하단 라티스망(긴 발) ⑪ 여과통과 고정장치 ⑫ 호스 연결부, 입수측 ⑬ 엘보우 ⑭ 입수파이프 ⑮ 스트레이너 ⑯ 배출 탑 (2260 모델만 해당) ⑰ 호스 클램프 ⑱ 엘보우 연결부 ⑲ 결합 너트 ⑳ 소형 씻링 링 ㉑ 유니온 ㉒ 베이스 판.

모델 2260/2262는 여과기에 나사로 고정하고 달아야 하는 배수 탱과 함께 제공됩니다. 그것 은 거친 퇴적물의 잠정적인 배수를 제공합니다.

5. 설치

B 결합 너트를 엘보우 연결부의 긴 파이프 섹션에 밀어 넣고 씻링 링을 장착하십시오. 엘 보 연결부의 나사형 끝을 펌프 흡기 소켓에 끼우고 수직으로 조정하십시오. 유니언을 필터 커버에 끼우고 펌프를 베이스판에 올려 엘보우 연결이 유니언에 삽입되도록 하십시오. 펌프를 정렬하고 제공된 4개의 태핑 나사 및 와셔로 베이스판에 고정하십시오. 유니언 너트를 유니언에 나사로 고정하고 가벼운 압력으로 조이십시오. 출수 측 유 니온을 조입니다.

C 두 개의 고정 클립이 필터 커버 핸들에 리세스와 결합되도록 상단 커버를 장착하십시오.

상단 커버를 제거하려면 핸들 아래에 있는 고정 클립 2개를 누르고 동시에 위쪽으로 밀어 올리십시오.

D 여과기에 라티스 망(긴 발)을 놓고 필터 컴파운드(D)를 설치하십시오. 상단 라티스 망 (짧은 발이 위로 향하도록)을 제자리에 놓으십시오. 필터 커버에 씀링 링을 장착하고 여과기에 전체 필터 커버/펌프 어셈블리를 장착하십시오. 고정 나사로 커버를 고정하십시오.

여과재 혼합물 형성, 아래쪽에서 위쪽으로:

에하임 핍스 또는 에하임 메크를 가장 낮은 여과층에 약 3-5cm 깊이로 설치합니다.

동봉된 넷 백에 에하임 섭스트라트 또는 에하임 섭스트라트프로 또는 에하임 라브를 물리적-생물 학적 여과재로 하여 채우며, 여과통에 설치하십시오. 넷 백은 청소 작업에 대한 후속 처리를 용이하게 합니다.

상단층에 약 3cm로 에하임 핍스를 설치합니다. 약을 추가한 후 단기 필터링을 실시하는 경우를 제외하고, 필터를 통과하는 높은 유량으로 곧 막히게 되므로 면모직을 사용 하지 마십시오.

sug은 필터가 새것일 때 또는 약물을 첨가한 후에 원치 않는 물질을 걸러낼 필요가 있는 경우에만 단기적으로 사용하는 것이 좋습니다. 최대 3주 후에 지정된 여과재 혼합물 로 교체해야 합니다. 오래된 sug을 재사용하지 마십시오.

E 출수쪽 설치:

설치 유형에 따라 양호한 산소 공급(1) 또는 표면 이동(2)을 보장하기 위해 2개의 흡입 패드를 사용하여 제트 파이프를 아쿠아리움 후방 패널에 고정하십시오. 출구 엘보우 늘 짧은 호스 조각으로 제트 파이프에 고정되어야 하며, 엘보우는 수족관 가장자리 위로 이끌려 있어야 합니다. 필터의 출구 엘보우 및 출수측 유니언을 호스로 연결하십시오.

F 여과기를 수면 아래, 이상적으로 수족관 아래에 놓으십시오. 펌프가 충분한 한기를 받을 수 있도록 주의하십시오.

입수구쪽설치:

입수 파이프와 입수 망을 함께 장착하고 짧은 호스 조각으로 엘보우를 연결하고 흡착 고무 2개 붙인 후, 입수 파이프 결합체를 수족관 패널에 고정하십시오. 호스를 사용하여 엘보우를 여과기의 입수 측 호스 커넥터에 연결하십시오.

6. 작동

제트 파이프에서 출수 호스를 분리하십시오. 출수 측(또는 EHEIM 흡입 장치를 사용합니다. 4003540)을 흡입하여 여과기가 완전히 제 기능을 할 때까지 호스 끝과 수족관 테 두리 위로 물을 끝어 Oh니다. 이제 출수 호스를 제트 파이프에 다시 연결하고 전원 공급 장치에 연결하여 여과기를 켜십시오.

7. 유지 관리

G 여과기에 대한 청소 및 기타 작업을 수행하기 전에 한상 전원 공급 장치를 분리하십시오.

여과기를 청소하려면 입수 파이프에서 호스를 분리하고 여과통를 양동이에 비우거나 배출되도록 하십시오. 그런 다음 여과기 커버를 탈거하십시오. 필터 컴파운드(세척 또는 교체)를 탈거하고 장비를 청소하십시오. 원심 펌프 관리에 대해서는 동봉된 펌프 지침 전단을 참조하십시오.

2260/2262모델 여과기는 필요한 경우 배출 탭에 호스를 부착하여 직접 비율 수 있습니다.

펌프 청소 :

연결 벤드를 탈거하고 펌프 리드를 잠금 해제한 후 도면에 표시된 대로 모든 부품을 탈 거하십시오. 세정 브러시 세트로 펌프 파이프를 청소합니다(주문 번호 4009560). 펌프 부품을 흐르는 물에 세척한 후 같은 순서로 재조립하십시오.

H 안전 호스 결합을 보여주는 다이어그램.

참고: 모든 호스 연결부는 정기적으로 점검하여 올바르게 장착되었는지 확인하십시오.

8. 해체

보관

1.아쿠아리움에서 장치를 제거합니다.
2. 기기를 청소합니다.
3. 기기를 성에가 끼지않는 장소에 보관하십시오.

폐기

기기를 폐기할 때는 각 법령 규정에 유의합니다. 유럽 연합의 전기 및 전자 기기 처리에 관한 정보: 유럽 연합 내에서, 전기 작동 장치의 폐기는 폐전기 및 전자 장비에 관한 EU 지침 2012/19/EU에 근거한 국가 규정에 의해 관리됩니다. 해당 기기는 더 이상 지방자치 또는 가정용 폐기물로 폐기할 수 없습니다. 기기는 시립 수집 지점이나 재활용 센터에서 무료로 허용될 것 입니다. 제품 포장은 재활용 가능한 재료로 구성되어 있습니다. 환경적으로 책임감 있는 방식으로 폐기하고 재활용할 수 있도록

록 하십시오.

9. 기술 정보

122 페이지 참조

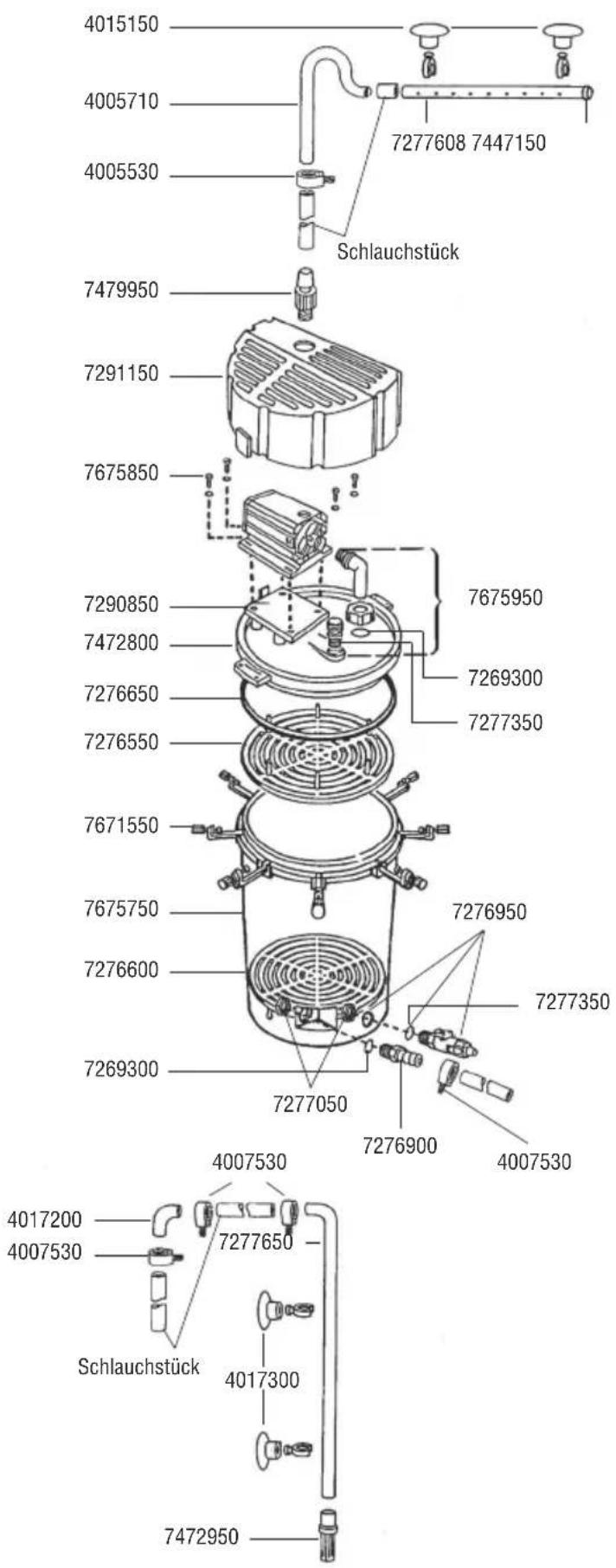

10. 부품

123 페이지 참조

Typ / Type	classic 1500 XL
	2260	2262
	600 - 1500 I132 - 330 Imp. gal.159 - 396 US gal.
	2.400 l/h528 Imp. gal. / h634 US gal. / h	3.400 l/h748 Imp. gal / h898 US gal. / h
	3,70 m12' 1"	3,60 m11' 9"
	65 W	80 W
	23 I5.06 Imp. gal.6.08 US gal.
Vol. Media	18 I3.96 Imp. gal.4.75 US gal.
	H x ∅570 x 355 mm22.44 x 13.98 in.

4015150 4005710 4005530 7277608 7447150 Schlauchstück 7479950 7291150 7675850 7290850 7472800 7276650 7276550 7671550 7675750 7276600 7269300 7277050 7276950 7276900 7277350 4007530 4007530 4017200 4007530 Schlauchstück 4017300 7472950
