Classic 1500XL - Wasserfilter EHEIM - Kostenlose Bedienungsanleitung

Marke	EHEIM
Modell	Classic 1500XL
Kategorie	Aquariumwasserfilter
Typ	Außenfilter (Canister)
Verwendung	Süß- und Meerwasseraquarien
Stromversorgung	Netz (230 V / 50 Hz)
Schutzklasse	II
Schutzart	IPX8 (dauerhaftes Untertauchen)
Maximale Wassertemperatur	35 °C
Maximale Aufstellungshöhe (Wasseroberfläche – Filterboden)	150 cm
Filtersystem	Mechanisch und biologisch
Mitgelieferte Filtermedien	EHEIM MECH-Schaum, EHEIM SUBSTRAT biologisches Trägermaterial, Filternetz
Wartung	Regelmäßige Reinigung der Filtermedien und der Pumpe
Empfohlene Aquariumkapazität	Bis zu 1500 L
Sicherheit	Verwendung mit Fehlerstromschutzschalter 30 mA empfohlen; Tropfschleife am Netzkabel
Enthaltenes Zubehör	Schläuche, Saugnäpfe, Ansaugeinheit, Sprührohr, Winkel, Filtermedien

Häufig gestellte Fragen - Classic 1500XL EHEIM

Wie installiere ich den Eheim Classic 1500XL Filter?

Platzieren Sie den Filter unterhalb des Aquariums. Befestigen Sie das Sprührohr mit den Saugnäpfen an der Rückseite. Verbinden Sie den Rücklaufschlauch zwischen dem Auslaufwinkel und dem Druckstutzen des Filters. Montieren Sie die Saugseite, indem Sie die Ansaugeinheit und das Saugrohr befestigen. Sorgen Sie für ausreichende Belüftung des Pumpenmotors.

Wie starte ich den Filter zum ersten Mal?

Lösen Sie den Rücklaufschlauch vom Sprührohr. Saugen Sie Wasser durch das Schlauchende mit der EHEIM Ansaugbirne (Art.-Nr. 4003540) oder durch Mundansaugung, bis Wasser aus dem Becken in den Filter fließt. Schließen Sie den Rücklaufschlauch wieder an und schalten Sie den Filter ein.

Wie oft sollte der Filter gereinigt werden?

Die Häufigkeit hängt von der Fischbesatzung und der Verschmutzung ab. Im Allgemeinen reinigen Sie die Filtermedien alle 4 bis 6 Wochen. Die Pumpe sollte alle 3 bis 6 Monate gereinigt werden. Befolgen Sie die Anweisungen im Wartungshandbuch.

Wie reinige ich die Pumpe?

Schalten Sie den Filter aus. Entfernen Sie das Anschlussstück, entriegeln Sie den Pumpendeckel und nehmen Sie alle Teile heraus. Reinigen Sie die Pumpenkanäle gründlich mit dem EHEIM Reinigungsbürstenset (Art.-Nr. 4009560). Spülen Sie die Teile unter fließendem Wasser ab und bauen Sie sie in umgekehrter Reihenfolge wieder ein.

Welche Filtermedien verwenden und in welcher Reihenfolge?

Von unten nach oben: eine 3–5 cm Schicht EHEIM MECH (mechanisch), dann ein Netz mit EHEIM SUBSTRAT (biologisch) und abschließend 3 cm EHEIM FIX (Feinreinigung). Aktivkohle sollte nur vorübergehend verwendet werden (max. 3 Wochen).

Wie ersetze ich die Filtermedien?

Schalten Sie den Filter aus und entleeren Sie den Behälter. Öffnen Sie den Deckel und entfernen Sie die alten Medien. Reinigen Sie den Behälter mit klarem Wasser. Setzen Sie die neuen Medien in der angegebenen Reihenfolge ein. Schließen Sie den Deckel und die Clips. Nehmen Sie den Filter nach dem Ansaugen wieder in Betrieb.

Der Filter leckt, was tun?

Überprüfen Sie zunächst, ob alle Dichtungen korrekt platziert und unbeschädigt sind. Stellen Sie sicher, dass der Deckel mit den Clips fest verschlossen ist. Überprüfen Sie die Schlauchanschlüsse. Wenn das Leck bestehen bleibt, ersetzen Sie die große Dichtung oder kontaktieren Sie den EHEIM Kundendienst.

Kann ich den Filter im Meerwasser verwenden?

Ja, das Gerät ist für Süß- und Meerwasseraquarien geeignet. Beachten Sie die technischen Daten (max. Temperatur 35°C) und spülen Sie es nach Gebrauch in Meerwasser gründlich ab, um Korrosion zu vermeiden.

Die Durchflussmenge sinkt, mögliche Ursachen?

Häufige Ursachen: verschmutzte Filtermedien, verstopfte Pumpe, geknickte oder verkalkte Schläuche, verstopfte Ansaugeinheit. Reinigen Sie die Medien und die Pumpe, überprüfen Sie Schläuche und Ansaugeinheit. Ersetzen Sie gegebenenfalls die Verschleißteile.

Wie lagere ich den Filter, wenn er nicht verwendet wird?

Bauen Sie ihn aus dem Aquarium aus. Reinigen Sie ihn gründlich mit klarem Wasser. Trocknen Sie ihn. Lagern Sie ihn an einem frostfreien und trockenen Ort. Beachten Sie die Entsorgungshinweise am Ende der Lebensdauer.

BEDIENUNGSANLEITUNG Classic 1500XL EHEIM

D EHEIM FIX EHEIM SUBSTRAT EHEIM SUBSTRATpro EHEIM LAV EHEIM MECH

Original-Bedienungsanleitung

Aquarium-Außenfilter classic 1500XL (Typen 2260 und 2262)

1. Allgemeine Benutzerhinweise

Informationen zum Gebrauch der Bedienungsanleitung

Bevor Sie das Gerät zum ersten Mal in Betrieb nehmen, muss die Bedienungsanleitung vollständig gelesen und verstanden werden. Lesen Sie die Bedienungsanleitung sorgfältig bevor Sie das Gerät zur Wartung öffnen.

Betrachten Sie die Bedienungsanleitung als Teil des Produkts und bewahren Sie sie gut und erreichbar auf.

Fügen Sie diese Bedienungsanleitung bei Weitergabe des Geräts an Dritte bei.

Symbolerklärung

Die folgenden Symbole werden auf dem Gerät verwendet:

Das Gerät darf nur in Innenräumen für aquaristische Einsatzbereiche verwendet werden.

Das Gerät besitzt die Schutzklasse II.

IP X8

Das Symbol weist darauf hin, dass das Gerät gegen dauerndes Untertauchen geschützt ist.

Das Gerät ist nach den jeweiligen nationalen Vorschriften und Richtlinien approbiert und entspricht den EU-Normen.

Die folgenden Symbole und Signalworte werden in dieser Bedienungsanleitung verwendet:

GEFAHR!

Das Symbol weist auf eine drohende Gefahr durch Stromschlag hin, die den Tod oder eine schwere Körperverletzung zur Folge haben kann.

GEFAHR!

Das Symbol weist auf eine drohende Gefahr hin, die den Tod oder eine schwere Körperverletzung zur Folge haben kann.

WARNUNG!

Das Symbol weist auf eine drohende Gefahr hin, die eine mittlere bis leichte Körperverletzung oder ein gesundheitliches Risiko zur Folge haben kann.

VORSICHT!

Das Symbol weist auf die Gefahr von Sachschäden hin.

Hinweis mit nützlichen Informationen und Tipps.

Verweis auf eine Abbildung, hier Verweis auf Abbildung A.

Sie werden zu einer Handlung aufgefordert.

2. Einsatzgebiet

Das Gerät und alle im Lieferumfang enthaltenen Teile sind für die Benutzung im privaten Bereich bestimmt und durfen ausschließlich verwendet werden:

• zur Reinigung von Aquarienwasser von Süss- und Meerwasseraquarien
• unter Einhaltung der technischen Daten

Für das Gerät gelten folgende Einschränkungen:

• nicht für gewerbliche oder industrielle Zwecke verwenden.
• die Wassertemperatur darf 35°C nicht überschreiten.
• nicht gefördert werden dürfen ätzende, leicht brennbare, aggressive oder explosive Stoffe, Lebensmittel sowie Trinkwasser.
• niemals ohne Wasserdurchfluss betreiben.

3. Sicherheitshinweise

Von diesem Gerät können Gefahren für Personen und Sachwerte ausgehen, wenn das Gerät unsachgemäß bzw. nicht dem Verwendungszweck entsprechend eingesetzt wird oder wenn die Sicherheitshinweise nicht beachtet werden.

Für Ihre Sicherheit

- Die Geräteverpackung und Kleinteile nicht in die Hände von Kindern oder Personen, die sich ihrer Handlungen nicht bewusst sind, gelangen lassen, da hiervon Gefahren ausgehen können (Erstickungsgefahr!). Von Tieren fern halten.

Nur für EU-Länder:

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Das Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder mentalen Fähigkeiten oder mangelnder Erfahrung und Wissen verwendet werden, es sei denn, sie werden beaufsichtigt oder instruiert. Kinder, müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen.

- Führen Sie vor Benutzung eine Sichtkontrolle durch, um sicherzustellen, dass das Gerät, insbesondere Netzkabel und Stecker, unbeschädigt sind.

- Benutzen Sie das Gerät nicht, wenn es nicht ordnungsgemäß funktioniert oder wenn es beschädigt ist.

- Benutzen Sie das Gerät niemals mit einem beschädigten Netzkabel.

- Die Netzanschlussleitung dieses Gerätes kann nicht ersetzt werden. Bei Beschädigung der Netzanschlussleitung ist das Gerät zu verschrotten.

- Reparaturen dürfen ausschließlich von einer EHEIM Servicestelle durchgeführt werden.

- Tragen Sie das Gerät nicht am Netzkabel und ziehen Sie zum Trennen vom Stromnetz immer am Stecker und nicht am Kabel oder Gerät.

- Schützen Sie das Netzkabel vor Hitze, Öl und scharfen Kanten.

- Führen Sie nur Arbeiten durch, die in dieser Anleitung beschrieben sind.

- Nehmen Sie niemals technische Änderungen am Gerät vor.

- Verwenden Sie nur Original-Ersatzteile und -Zubehör für das Gerät.

- Das Gerät sollte über eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsfehlerstrom von maximal 30 mA abgesichert sein. Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.

- Trennen Sie grundsätzlich alle Geräte im Aquarium vom Stromnetz, wenn sie nicht benutzt werden, bevor Sie Teile ein- bzw. ausbauen und vor allen Reinigungs- und Wartungsarbeiten.

- Schützen Sie Steckdose und Netzstecker vor Feuchtigkeit. Es empfiehlt sich mit dem Netzkabel eine Tropfschlaufe zu bilden, die verhindert, dass evtl. am Kabel entlang laufendes Wasser zur Steckdose gelangt und dadurch ein Kurzschluss verursacht wird.

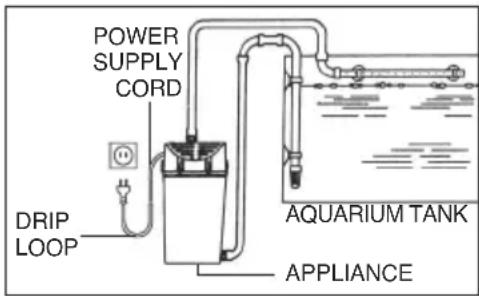

POWER SUPPLY CORD DRIP LOOP AQUARIUM TANK APPLIANCE

- Die elektrischen Daten des Gerätes müssen mit den Daten des Stromnetzes übereinstimmen. Sie finden diese Daten auf dem Typenschild, der Verpackung oder in dieser Anleitung.

- Schließen Sie das Gerät nur an einer vorschriftsmäßig installierten Schutzkontakt-Netzsteckdose an.

20 cm

^m Bei diesen Geräten können Magnetfelder elektronische oder mechanische Störungen oder Beschädigungen hervorrufen. Dies gilt auch für Herzschrittmacher. Die erforderlichen Sicherheitsabstände sind den Handbüchern dieser medizinischen Geräte zu entnehmen.

- Achtung: Bei Wartungsarbeiten besteht Quetschgefahr für die Finger durch hohe Magnetkräfte.

max. 150 cm (4' 11'')

- Bei der Wahl des Gerätestandortes auf die Aufstellhöhe achten. Um eine optimale Funktionssicherheit zu erzielen, dürfen zwischen Wasseroberfläche und Filterboden max. 150 cm (4' 11") liegen.

4. Funktion

A ① Sauger mit Klemmbügel ② Düsenrohr mit Verschluss-Stopfen ③ Auslaufbogen ④ Gewindestutzen druckseitig ⑤ Haube ⑥ Pumpe ⑦ Filterdeckel ⑧ großer Dichtring ⑨ oberes Gitter (kurze Zapfen) ⑩ unteres Gitter (lange Zapfen) ⑪ Filterbehälter mit Verschlussbügel ⑫ Schlauchanschluss saugseitig ⑬ Winkelbogen ⑭ Ansaugrohr ⑮ Filterkorb ⑯ Ablasshahn ⑰ Schlauchklemmen ⑱ Anschlusswinkel ⑲ Überwurfmutter ⑳ kleiner Dichtring ㉑ Anschlussring ㉒ Grundplatte.

Beim Filter 2260/2262 wird ein Ablasshahn mitgeliefert, der in den Filterbehälter eingeschraubt und geschlossen wird. Die Armatur dient dazu, zeitweilig grobe Schmutzablagerungen abzulassen.

5. Montage

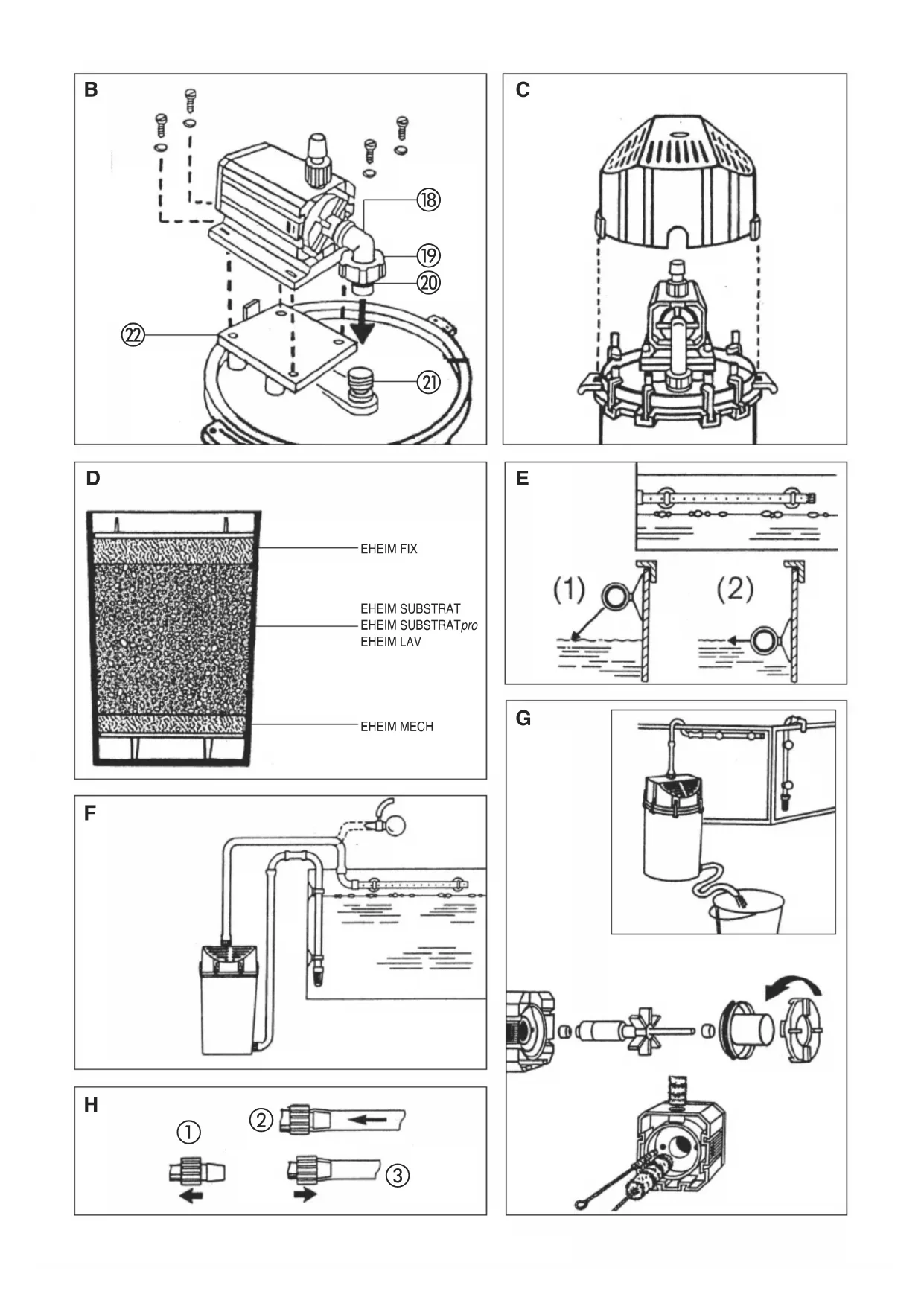

B Überwurfmutter auf das lange Rohrstück des Anschlusswinkels aufschieben und Dichtringe aufziehen. Dann Anschlusswinkel mit der Gewindeseite in den Saugstutzen der Pumpe einschrauben und vertikal ausrichten. Pumpe auf die Grundplatte setzen, wobei gleichzeitig der Anschlusswinkel in das Anschluss-Stück eingesteckt wird. Pumpe ausrichten und mit den beiliegenden 4 selbst schneidenden Schrauben und Unterlegscheiben auf der Grundplatte befestigen. Überwurfmutter mit Anschluss-Stück verschrauben und unter leichtem Druck festziehen. Anschließend Druckstutzen einschrauben.
C Haube aufsetzen, so dass die beiden Clipverschlüsse in der Grifföffnungen des Filterdeckels einrasten. Zum Öffnen der Haube werden die beiden Clipverschlüsse unterhalb der Griffe angedrückt und gleichzeitig nach oben geschoben.
D Unteres Gitter (lange Zapfen nach unten) in den Filterbehälter einlegen und Filtermassenbefüllung (D) vornehmen. Anschließend oberes Gitter (kurze Zapfen nach oben) auflegen. Dichtring am Filterdeckel aufziehen und den kompletten Filterdeckel mit montierter Pumpe auf den Filterbehälter aufsetzen. Deckel mit den Verschlussbügeln sicher festschrauben.

Filtermassenaufbau von unten nach oben:

Filtermasse EHEIM FIX oder EHEIM MECH in ca. 3 – 5 cm Füllhöhe als unterste Filterschicht einbringen.

Als mechanisch-biologische Hauptfiltermasse EHEIM SUBSTRAT, EHEIM SUBSTRATpro oder EHEIM LAV in den beiliegenden Netzbeutel füllen und in den Filtertopf legen. Der Netzbeutel vereinfacht die spätere Reinigungshandhabung.

Ca. 3 cm EHEIM FIX als oberste Deckschicht auflegen. Bitte – außer bei Kurzzeitfilterung nach Medikamentenzugabe – keine Watte verwenden, da sie bei dem hohen Durchsatz sehr schnell zusetzt.

Kohle ist nur für den Kurzzeiteinsatz sinnvoll, wenn unerwünschte Stoffe bei der Neueinrichtung oder nach Zugabe von Medikamenten ausgefiltert werden sollen. Nach maximal 3 Wochen sollte sie wieder gegen den beschriebenen Filtermassenaufbau ausgetauscht werden. Gebrauchte Kohle niemals wieder verwenden!

E Montage Druckseite:

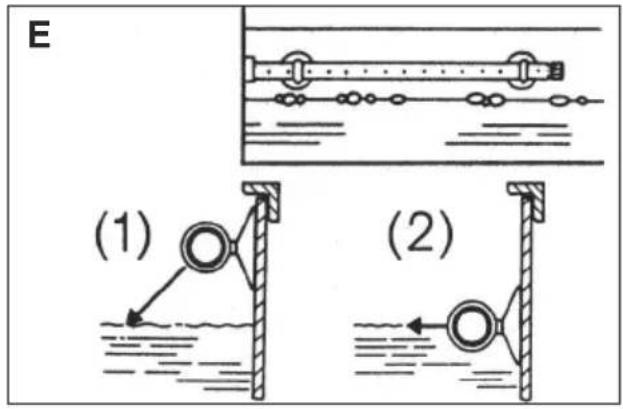

Düsenrohr an der rückwärtigen Aquarienscheibe mit Hilfe der beiden Sauger befestigen, wobei der Abstand zum Wasserspiegel je nach Montage eine gute Sauerstoffeinschwemmung (1) oder Oberflächenbewegung (2) bewirkt. Mit einem kurzen Schlauchstück wird am Düsenrohr der Auslaufbogen befestigt, der über den Beckenrand führt. Schlauchstück mit Schlauchklemme sichern. Auslaufbogen und Druckstutzen des Filters mit Schlauch verbinden und sichern.

F Filter unterhalb des Wasserspiegels – am besten unter dem Aquarium – platzieren (Höhenunterschied Wasseroberfläche – Filter max. 1,50 m). Auf genügend Belüftung des Pumpenmotors achten!

Montage Saugseite:

Ansaugrohr und Filterkorb zusammenstecken, Winkelbogen mit kurzem Schlauchstück verbinden und mit Schlauchklemmen sichern. Komplettes Ansaugrohr mit 2 Saugern an der Aquarienwand befestigen. Schlauchverbindung zwischen Winkelbogen und saugseitigem Schlauchanschluss des Filters herstellen.

6. Inbetriebnahme

Druckschlauch am Düsenrohr lösen. Über das Schlauchende mit dem EHEIM-Ansauger (Best.-Nr. 4003540) oder durch Ansaugen an der Druckseite das Wasser über den Beckenrand saugen, bis der Filter von selbst vollfließt. Anschließend Druckschlauch wieder mit dem Düsenrohr verbinden und Filter über den Netzstecker einschalten.

7. Pflege und Wartung

G Bei allen Reinigungs- und Pflegearbeiten am Filter: Netzstecker ziehen!

Zur Filterreinigung den Schlauch am Ansaugrohr abziehen und den Filterbehälter über Abfluss oder Eimer entleeren. Erst dann Filterdeckel öffnen; Filtermassen entnehmen (reinigen oder wechseln) und Gerät säubern. Beim Filter 2260/2262 kann der Topf über den Ablasshahn mit einem zusätzlichen Schlauch auch direkt entleert werden!

Reinigung der Pumpe:

Anschlusswinkel abziehen, Pumpendeckel entriegeln und alle Teile gemäß Zeichnung herausnehmen. Mit Reinigungsbürsten-Set (Best.-Nr. 4009560) Pumpenkanäle kräftig säubern. Pumpenteile unter fließendem Wasser reinigen und anschließend in gleicher Reihenfolge wieder zusammensetzen.

H Handhabung der Sicherheits-Schlauchmontage.

Hinweis: Die kompletten Schlauchverbindungen in regelmäßigen Abständen auf korrekten Sitz prüfen.

8. Außerbetriebnahme

Lagerung

1. Deinstallieren Sie das Gerät vom Aquarium.
2. Reinigen Sie das Gerät.
3. Lagern Sie das Gerät an einem frostsicheren Ort.

Entsorgen

Beachten Sie im Falle der Entsorgung des Geräts die jeweiligen gesetzlichen Vorschriften. Information zur Entsorgung von elektrischen und elektronischen Geräten in der europäischen Gemeinschaft: Innerhalb der Europäischen Gemeinschaft wird für elektrisch betriebene Geräte die Entsorgung durch nationale Regelungen vorgegeben, die auf der EU-Richtlinie 2012/19/EU über Elektronik-Altgeräte (WEEE) basieren. Danach darf das Gerät nicht mehr mit dem kommunalen oder Hausmüll entsorgt werden. Das Gerät wird bei den kommunalen Sammelstellen bzw. Wertstoffhöfen kostenlos entgegengenommen. Die Produktverpackung besteht aus recycgen Materialien. Entsorgen Sie diese umweltgerecht und führen diese der Wiederverwertung zu.

9. Technische Daten

siehe Seite 122

10. Ersatzteile

siehe Seite 123

9. Technische gegevens

Zie pag. 122

10. Reserveonderdelen

Zie pag. 123

Filtermasse EHEIM FIX oder EHEIM MECH in ca. 3 – 5 cm Füllhöhe als unterste Filterschicht einbringen.

Ca. 3 cm EHEIM FIX als oberste Deckschicht auflegen. Bitte – außer bei Kurzzeitfilterung nach Medikamentenzugabe – keine Watte verwenden, da sie bei dem hohen Durchsatz sehr schnell zusetzt.

3. Sicherheitshinweise

Kohle ist nur für den Kurzzeiteinsatz sinnvoll, wenn unerwünschte Stoffe bei der Neueinrichtung oder nach Zugabe von Medikamenten ausgefiltert werden sollen. Nach maximal 3 Wochen sollte sie wieder gegen den beschriebenen Filtermassenaufbau ausgetauscht werden. Gebrauchte Kohle niemals wieder verwenden!

Vervielfältigungen oder Kopien – auch auszugsweise – nur mit ausdrücklicher Genehmigung des Herstellers.
