Marke	EHEIM
Modell	LOOPpro 18000
Produkttyp	Wasserfilter für Zierteich
Abmessungen (L × B × H) mit UVC-Klärer	750 × 640 × 335 mm
Wasserablauf	∅ 75 mm
Mediumtemperatur	+4 °C bis +35 °C
Pumpe inklusive	EHEIM FLOW5000
UVC-Klärer inklusive	EHEIM CLEARUVC-24
Anzahl Filterkörbe	2 Körbe mit EHEIM FILTERBIO
Filterschaum	Filtereinsatz mit Schaum
Vorfilter	Vorfilterbehälter mit blauem Kissen
Rückspülfunktion	Integrierte Rückspüldüse
Sicherheitsabstand (UVC-Klärer)	Mindestens 2 Meter
Minimale Eintauchtiefe	20 cm über dem Gehäuse
Empfohlene Wartung	Alle 4 Wochen prüfen, reinigen wenn roter Schwimmer sichtbar
Austausch der Schwämme	Alle 2-3 Waschgänge, ersetzen in 4er-Packs
Lagerung und Überwinterung	Reinigen und frostfrei lagern
Ersatzteile	Siehe Seite 3 der vollständigen Anleitung
Elektrische Sicherheit	Vor Wartung Netzstecker ziehen
Nur für private Nutzung	Nicht für gewerbliche oder industrielle Zwecke verwenden

Häufig gestellte Fragen - LOOPpro 18000 EHEIM

Wie installiere ich die Rückspüldüse?

Setzen Sie die Flachdichtung auf die Düse, führen Sie sie dann von innen durch die Öffnung des Behälters. Befestigen Sie sie mit der Überwurfmutter und verschließen Sie sie mit dem Verschlussstopfen samt Dichtring.

Was ist die minimale Eintauchtiefe für die Pumpe?

Die Pumpe muss waagerecht auf einer festen Oberfläche platziert werden, wobei das Filtergehäuse mit mindestens 20 cm Wasser bedeckt sein muss. Beachten Sie stets die maximale Eintauchtiefe gemäß den technischen Daten.

Wie reinige ich den Filter?

Trennen Sie das Gerät vom Netz, öffnen Sie die Clips, entnehmen Sie die Filter und reinigen Sie sie unter fließendem kaltem Wasser. Reinigen Sie auch das Innere des Behälters mit einem Wasserstrahl. Bauen Sie in umgekehrter Reihenfolge wieder zusammen.

Wie oft müssen die Filterschaumstoffe ausgetauscht werden?

Es wird empfohlen, die Schwämme nach 2 bis 3 Waschgängen auszutauschen. Um die bakteriologische Wirksamkeit zu erhalten, tauschen Sie vier Schwämme gleichzeitig versetzt aus.

Welche Gefahrensymbole gibt es in der Anleitung?

Die Symbole umfassen GEFAHR (allgemeine Gefahr oder Stromschlag), WARNUNG (Verletzungsgefahr) und VORSICHT (Risiko von Sachschäden).
Sie werden von expliziten Signalwörtern begleitet.

Wie montiere ich den UVC-Klärer?

Setzen Sie Dichtscheiben auf die Gewindestangen des Klärers, führen Sie ihn von innen durch den Behälter, befestigen Sie links mit der Überwurfmutter und rechts mit dem Verschlussstopfen. Verwenden Sie den mitgelieferten Schlüssel.

Was tun, wenn die Filterleistung nachlässt?

Überprüfen Sie, ob die Filter verschmutzt sind: Reinigen Sie den Filter. Falls das Problem weiterhin besteht, reinigen Sie das Pumpenfiltergehäuse (siehe Pumpenanleitung). Andernfalls kontaktieren Sie den EHEIM-Kundendienst.

Ist dieses Gerät für Naturpools geeignet?

Nein, das Gerät ist nur für Zierteiche (mit oder ohne Fische) konzipiert. Es ist nicht für Naturpools oder gewerbliche/industrielle Nutzung geeignet.

Wie überwintere ich den Filter?

Reinigen Sie das Gerät gründlich und lagern Sie es an einem frostfreien Ort. Beachten Sie die Hinweise zur Außerbetriebnahme in der Anleitung.

Wo finde ich die Ersatzteile?

Die Ersatzteile sind auf Seite 3 der vollständigen Anleitung aufgeführt. Verwenden Sie ausschließlich Originalteile von EHEIM.

BEDIENUNGSANLEITUNG LOOPpro 18000 EHEIM

de Bedienungsanleitung

en Operating manual

fr Mode d'emploi

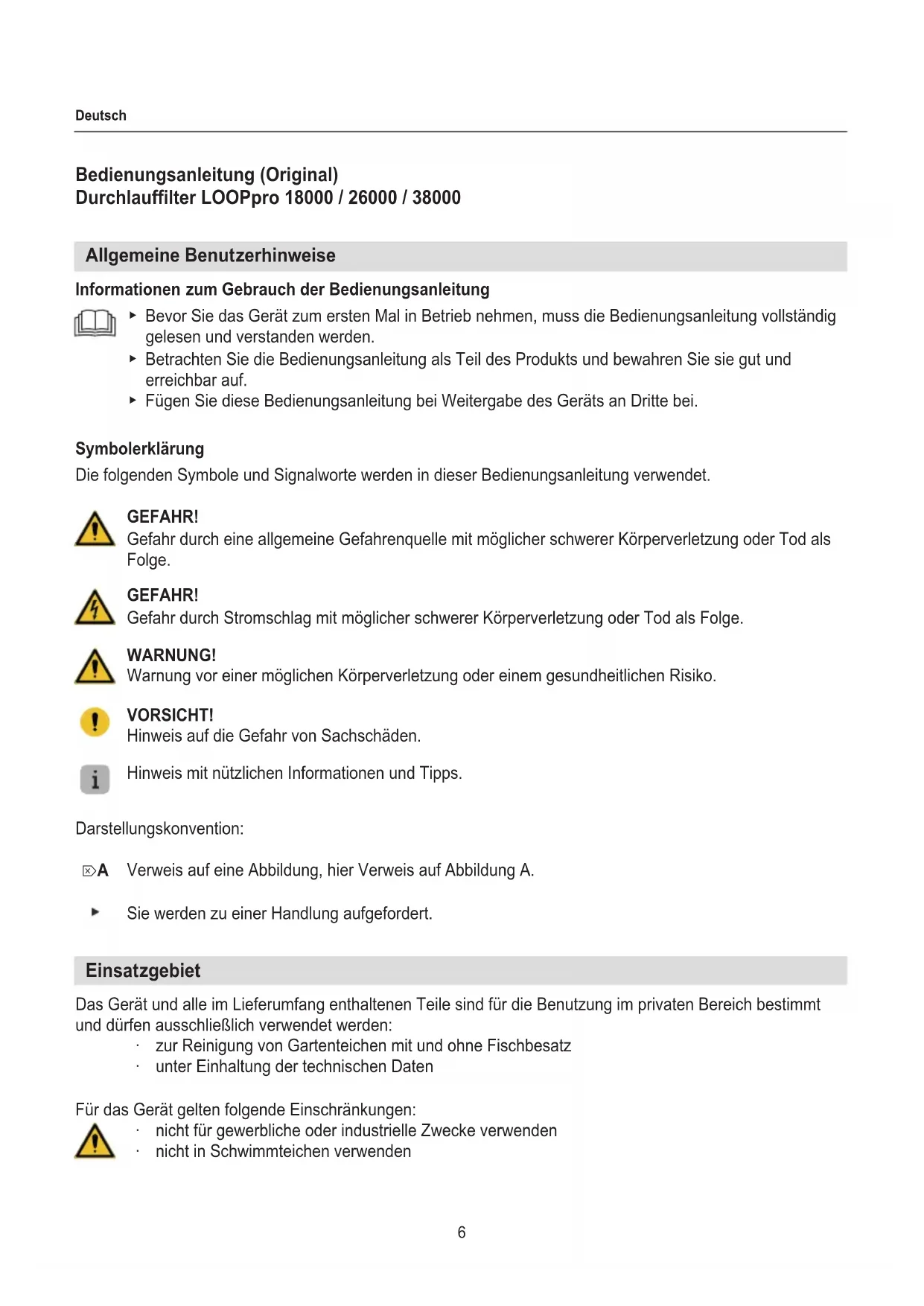

Bedienungsanleitung (Original)

Durchlauffilter LOOPpro 18000 / 26000 / 38000

Allgemeine Benutzerhinweise

Informationen zum Gebrauch der Bedienungsanleitung

• Bevor Sie das Gerät zum ersten Mal in Betrieb nehmen, muss die Bedienungsanleitung vollständig gelesen und verstanden werden.
  ▶ Betrachten Sie die Bedienungsanleitung als Teil des Produkts und bewahren Sie sie gut und erreichbar auf.
• Fügen Sie diese Bedienungsanleitung bei Weitergabe des Geräts an Dritte bei.

Symbolerklärung

Die folgenden Symbole und Signalworte werden in dieser Bedienungsanleitung verwendet.

GEFAHR!

Gefahr durch eine allgemeine Gefahrenquelle mit möglicher schwerer Körperverletzung oder Tod als Folge.

GEFAHR!

Gefahr durch Stromschlag mit möglicher schwerer Körperverletzung oder Tod als Folge.

WARNUNG!

Warnung vor einer möglichen Körperverletzung oder einem gesundheitlichen Risiko.

VORSICHT!

Hinweis auf die Gefahr von Sachschäden.

Hinweis mit nützlichen Informationen und Tipps.

Darstellungskonvention:

☒A Verweis auf eine Abbildung, hier Verweis auf Abbildung A.
▶ Sie werden zu einer Handlung aufgefordert.

Einsatzgebiet

Das Gerät und alle im Lieferumfang enthaltenen Teile sind für die Benutzung im privaten Bereich bestimmt und dürfen ausschließlich verwendet werden:

zur Reinigung von Gartenteichen mit und ohne Fischbesatz
- unter Einhaltung der technischen Daten

Für das Gerät gelten folgende Einschränkungen:

• nicht für gewerbliche oder industrielle Zwecke verwenden
• nicht in Schwimmteichen verwenden

Sicherheit

Von diesem Gerät können Gefahren für Personen und Sachwerte ausgehen, wenn das Gerät unsachgemäß bzw. nicht dem Verwendungszweck entsprechend eingesetzt wird oder wenn die Sicherheitshinweise nicht beachtet werden.

Für Ihre Sicherheit

• Die Geräteverpackung und Kleinteile nicht in die Hände von Kindern oder Personen, die sich ihrer Handlungen nicht bewusst sind, gelangen lassen, da hiervon Gefahren ausgehen können (Erstickungsgefahr!). Von Tieren fern halten.
• Dieses Gerät ist nicht für den Gebrauch von Personen (einschließlich Kindern) mit verringerten körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen bestimmt, es sei denn, sie werden beaufsichtigt oder erhielten eine Anweisung hinsichtlich des Gebrauches des Gerätes von einer Person, die für ihre Sicherheit verantwortlich ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Nur für europäische Märkte: Dieses Gerät kann von Kindern ab 8 Jahren verwendet werden, wenn sie beaufsichtigt oder in die sichere Verwendung des Geräts eingewiesen wurden und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung dürfen nicht von Kindern durchgeführt werden, es sei denn, sie sind mindestens 8 Jahre alt und werden beaufsichtigt.
  Das Gerät wird mit einer mitgelieferten Pumpe und einem UVC-Klärer betrieben. Beachten Sie die Bedienungsanleitung, besonders die Kapitel Sicherheit, Inbetriebnahme, Bedienung und Wartung dieser Komponenten!
• Führen Sie vor Benutzung eine Sichtkontrolle durch, um sicherzustellen, dass das Gerät unbeschädigt ist.
• Benutzen Sie das Gerät nicht, wenn es nicht ordnungsgemäß funktioniert oder wenn es beschädigt ist.
• Führen Sie nur Arbeiten durch, die in dieser Anleitung beschrieben sind.
• Nehmen Sie niemals technische Änderungen am Gerät vor.
• Verwenden Sie nur Original-Ersatzteile und -Zubehör für das Gerät.

- Bei montiertem UVC-Klärer muss der Sicherheitsabstand des Gerätes zum Wasser mindestens 2 m betragen.

Inbetriebnahme

Filterbehälterdeckel abnehmen (☒A)

1. Öffnen Sie alle sechs Verschlussclips (☒A0).
2. Heben Sie den Filterbehälterdeckel vom Filterbehälter ab (☒A②).
3. Entnehmen Sie alle Komponenten aus dem Filterbehälter.

Rückspülstutzen montieren (☒B)

1. Stecken Sie die Flachdichtung ② auf den Rückspülstutzen ①.
2. Stecken Sie den Rückspülstutzen von innen durch die Öffnung im Filterbehälter.
3. Befestigen Sie den Rückspülstutzen mit der Überwurfmutter ③.
4. Legen Sie die Dichtscheibe ④ in den Verschlussstopfen ⑤.
5. Verschliessen Sie den Rückspülstutzen mit dem Verschlussstopfen.

UVC-Klärer montieren (☒C)

1. Stecken Sie je eine Dichtscheibe ③ auf die beiden Gewinde des UVC-Klärers ④.
2. Stecken Sie den UVC-Klärer durch die Öffnungen im Filterbehälter.
3. Befestigen Sie den UVC-Klärer auf der linken Seite mit der Überwurfmutter ①.
4. Befestigen Sie den UVC-Klärer auf der rechten Seite mit dem Verschlussstopfen ②.

Verwenden Sie zur Montage der Überwurfmutter und des Verschlussstopfens den im Lieferumfang enthaltenen Schraubenschlüssel.

Schlauchstutzen montieren (☒D)

1. Schieben Sie die Überwurfmutter ③ auf den Schlauchstutzen ②.
2. Legen Sie die Dichtung ① in die Überwurfmutter.
3. Schrauben Sie den Schlauchstutzen mit der Überwurfmutter auf den UVC-Klärer.

Filter einlegen (☒E)

1. Prüfen Sie den korrekten Sitz der Dichtung ⑤ im Filtereinsatz ①.
2. Prüfen Sie den korrekten Sitz der Dichtung ⑥ in der Vorfilterwanne ③.
3. Füllen Sie die beiden Filterkörbe ② mit je einem Beutel EHEIM FILTERBIO ⑦ auf und spülen Sie diese unter fließendem Wasser aus.

Achten Sie darauf, dass die Filterkörbe nicht überfüllt sind!

1. Legen Sie die Filter in folgender Reihenfolge in das Filtergehäuse:

① Filtereinsatz mit Filterschwämmen
② Filterkörbe mit EHEIM FILTERBIO ⑦
③ Vorfilterwanne
④ Blaue Vorfiltermatte

1. Setzen Sie den Filterbehälterdeckel wieder auf den Filterbehälter und verschliessen Sie alle sechs Verschlussclips.

Anschluss Pumpe montieren (☒H)

1. Schrauben Sie den Schlauchstutzen in die Pumpe.
2. Verbinden Sie den Schlauchstutzen der Pumpe und den Schlauchstutzen am UVC-Klärer mit dem Spiralschlauch.

Wir empfehlen die Schläuche mit Schlauchklemmen zu befestigen.

Auslaufrohr anschließen (optional)

Optional können Sie ein Verlängerungsrohr (∅ ca. 75 mm) auf das Auslaufrohr montieren.

Bedienung

GEFAHR! Stromschlag!

- Mit montiertem UVC-Klärer muss der Sicherheitsabstand des Gerätes zum Wasser mindestens 2 m betragen.

GEFAHR!

- Beachten Sie die Bedienungsanleitung des UVC-Klärers und der Pumpe, insbesondere die Kapitel Sicherheit, Inbetriebnahme und Bedienung!

1. Stellen Sie den Filter am Teichufer auf (☒H).
2. Stellen Sie die Pumpe im Teich möglichst waagerecht, auf einen festen Untergrund, so dass das Filtergehäuse der Pumpe mindestens 20 cm von Wasser bedeckt ist. Achten Sie auf die maximale Tauchtiefe (siehe Technische Daten).

Pumpe und UVC-Klärer einschalten

1. Stecken Sie den jeweiligen Netzstecker in die Netzsteckdose. Achtung: Die Pumpe läuft sofort an!

Pumpe und UVC-Klärer ausschalten

1. Ziehen Sie den jeweiligen Netzstecker aus der Netzsteckdose.

Wartung

GEFAHR! Stromschlag!

- Ziehen vor allen Wartungsarbeiten den Netzstecker der Pumpe und des UVC-Klärers.

GEFAHR!

- Beachten Sie die Bedienungsanleitung des UVC-Klärers und der Pumpe, insbesondere die Kapitel Sicherheit und Wartung!

VORSICHT! Sachbeschädigung.

▶ Verwenden Sie zur Reinigung keine harten Gegenstände oder aggressive Reinigungsmittel.

In den nachstehenden Abschnitten sind Wartungsarbeiten beschrieben, die für einen optimalen und störungsfreien Betrieb erforderlich sind. Eine regelmäßige Wartung verlängert die Lebensdauer und sichert über einen langen Zeitraum die Funktion des Durchlauffilters.

Verschmutzungsanzeige (☒F)

Der Durchlauffilter besitzt eine Verschmutzungsanzeige. Kontrollieren Sie die Verschmutzung etwa alle 4 Wochen.

- Reinigen Sie den Durchlauffilter wenn der rote Bereich des Schwimmers sichtbar ist.

Für eine korrekte Anzeige der Verschmutzung muss die Pumpe eingeschaltet sein.

Reinigen

1. Ziehen Sie den Netzstecker der Pumpe und des UVC-Klärers.
2. Öffnen Sie die alle sechs Verschlußclips und nehmen den Filterbehälterdeckel ab (☒A).
3. Nehmen Sie alle Filter aus dem Gehäuse (☒E).
4. Reinigen Sie alle Filter unter kaltem, fließenden Wasser.
5. Reinigen Sie den Innenraum des Filterbehälters mit einem Wasserstrahl.
6. Legen Sie die Filter wieder in umgekehrter Reihenfolge ein und schließen Sie den Filterbehälter (☒E).

Filterschwämme tauschen

Wartungsempfehlung

Nach jeder 2. – 3. Reinigung sind die Filterschwämme zu tauschen. Zur Aufrechterhaltung der bakte-riologischen Filterwirkung dürfen dabei jeweils immer nur vier Schwämme zeitversetzt ausgetauscht werden.

1. Drehen Sie die Aufnahme ① des Filterschwamms ② nach rechts (☒G0).
2. Ziehen Sie den Filterschwamm nach unten aus dem Filtereinsatz (☒G②).
3. Ziehen Sie den Filterschwamm von der Aufnahme ab.
4. Stecken Sie den neuen Filterschwamm auf die Aufnahme.
5. Montieren Sie den Filterschwamm wieder in umgekehrter Reihenfolge.

Beheben von Störungen

GEFAHR! Stromschlag!

- Ziehen Sie vor dem Beheben von Störungen den Netzstecker.

Störung Mögliche Ursache Abhilfe

Filterleistung lässt nach	Filter sind verschmutzt	▸ Reinigen Sie die Filter
	Pumpe ist verschmutzt	▸ Reinigen Sie das Filtergehäuse der Pumpe (siehe Bedienungsanleitung Pumpe)

Bei sonstigen Störungen wenden Sie sich bitte an den EHEIM Service.

Technische Daten

LOOPpro 18000 26000 38000
Typ 5217 5218 5219
Pumpe FLOW5000 FLOW6500 FLOW6500
UVC-Klärer	CLEARUVC-24	CLEARUVC-36	CLEARUVC-60
Abmaße mit UVC-Klärer (L × B × H)	750 × 640 × 335 mm	750 × 640 × 435 mm	750 × 640 × 435 mm
Wasserauslass	∅ 75 mm
Medientemperatur	+4°C – +35°C

Sie finden die technischen Daten der Pumpe und des UVC-Klärers in den zugehörigen Bedienungsanleitungen.

Außerbetriebnahme

Lagern und Überwintern

1. Reinigen Sie das Gerät
2. Lagern Sie das Gerät an einem frostsicheren Ort.

Entsorgen

Beachten Sie im Falle der Entsorgung des Geräts die jeweiligen gesetzlichen Vorschriften. Das Gerät darf nicht mit dem kommunalen oder Hausmüll entsorgt werden. Das Gerät wird bei den kommunalen Sammelstellen bzw. Wertstoffhöfen kostenlos entgegengenommen. Die Produktverpackung besteht aus recyclingfähigen Materialien. Entsorgen Sie diese umweltgerecht und führen diese der Wiederverwertung zu.

Ersatzteile

Siehe Seite 3.

GEVAAR! Elektrische schok!

GEVAAR! Elektrische schok!

GEVAAR! Elektrische schok!

Vervielfältigungen oder Kopien – auch auszugsweise – nur mit ausdrücklicher Genehmigung des Herstellers.
