Reeflex UV 500 - Wasserfilter EHEIM - Kostenlose Bedienungsanleitung

Produkttyp	UV-C-Klärer für Süß- und Meerwasseraquarien
Modell	EHEIM reeflexUV 500
Marke	EHEIM
Abmessungen (ca.)	Länge: 45 cm, Durchmesser: 6 cm (Schätzung)
Gewicht	Ca. 1,2 kg (Schätzung)
Stromversorgung	230 V / 50 Hz (laut Typenschild)
Leistungsaufnahme	18 W (Schätzung für Modell 500)
UV-C-Lampe	Leistung: 18 W, Lebensdauer 8.000 Stunden (~1 Jahr)
Geeigneter Durchfluss	Bis zu 500 L/h (Schätzung)
Schlauchanschlüsse	∅ 12/16 mm und ∅ 16/22 mm
Maximale Wassertemperatur	35 °C
Schutzart	IP X7 (beständig gegen kurzzeitiges Untertauchen)
Hauptfunktionen	UV-C-Desinfektion: Entfernung von Algen, Bakterien, Viren, Pilzen. Kristallklares Wasser und gesunde Fische.
Wartung und Reinigung	Reinigen Sie das Glasrohr alle 3 Monate mit der EHEIM-Bürste (Art.-Nr. 4005570). Ersetzen Sie die UV-C-Lampe jährlich.
Sicherheit	Gefahr UV-C-Strahlung: Lampe niemals außerhalb des Gehäuses verwenden. Enthält Quecksilber. Vor Wartungsarbeiten Netzstecker ziehen. Verwenden Sie einen FI-Schutzschalter 30 mA.
Ersatzteile und Reparierbarkeit	Ersatz-UV-C-Lampe, Reinigungsbürste, Dichtungen. Reparaturen durch autorisierten EHEIM-Kundendienst.
Allgemeine Informationen	Installation auf der Druckseite des Filterkreislaufs. Funktioniert mit Umwälzpumpe oder Außenfilter. Lieferumfang: Vorschaltgerät, Befestigungen, Lampe unmontiert.

Häufig gestellte Fragen - Reeflex UV 500 EHEIM

Wie installiere ich den UV-Klärer EHEIM reeflexUV 500?

Installieren Sie es auf der Druckseite des Filters oder der Umwälzpumpe. Montieren Sie zuerst die UV-C-Lampe in der Halterung, setzen Sie die Halterung in das Gehäuse ein und befestigen Sie den Deckel. Befestigen Sie das Vorschaltgerät und die Halterung an einem stabilen Untergrund, dann schließen Sie die Schläuche (∅12/16 oder 16/22 mm) mit den Überwurfmuttern an. Schließen Sie das Vorschaltgerät an. Stellen Sie sicher, dass der Wasserkreislauf läuft, bevor Sie das Gerät einschalten.

Wann muss ich die UV-C-Lampe ersetzen?

Die UV-C-Lampe hat eine Lebensdauer von ca. 8.000 Stunden, das sind etwa 1 Jahr bei Dauerbetrieb. Ersetzen Sie sie nach dieser Zeit, um eine effektive Desinfektion zu gewährleisten. Eine blaue Kontrollleuchte zeigt den normalen Betrieb an.

Wie reinige ich das Glasrohr des UV-Klärers?

Trennen Sie das Gerät vom Netz und unterbrechen Sie die Wasserzufuhr. Demontieren Sie den Klärer durch Drehen der Überwurfmutter. Verwenden Sie die universelle EHEIM-Reinigungsbürste (Art.-Nr. 4005570), um das Innere des Glasrohrs zu schrubben. Spülen Sie mit klarem Wasser und bauen Sie wieder zusammen. Führen Sie diesen Vorgang mindestens alle 3 Monate durch.

Kann ich den reeflexUV 500 in einem Meerwasseraquarium verwenden?

Ja, der Klärer ist für Süß- und Meerwasseraquarien ausgelegt. Beachten Sie die maximale Wassertemperatur von 35 °C und verwenden Sie ihn nicht mit korrosiven oder brennbaren Substanzen.

Was tun, wenn die UV-C-Lampe nicht leuchtet?

Überprüfen Sie zuerst, ob der Netzstecker eingesteckt und das Kabel nicht beschädigt ist. Wenn die Lampe immer noch nicht leuchtet, ist sie möglicherweise defekt. Ersetzen Sie sie durch eine neue Lampe. Wenn das Problem bestehen bleibt, wenden Sie sich an den EHEIM-Kundendienst.

Kann der UV-Klärer ohne Wasserzirkulation betrieben werden?

Nein, das Gerät darf niemals ohne Wasserströmung betrieben werden. Die UV-C-Lampe erwärmt sich, und das Wasser muss zirkulieren, um die Wärme abzuführen und die Desinfektion sicherzustellen. Trockenbetrieb würde das Gerät beschädigen.

Welcher Wasserdurchfluss wird für den reeflexUV 500 empfohlen?

Das Modell 500 ist für Durchflussmengen bis zu etwa 500 L/h geeignet. Stellen Sie sicher, dass der Pumpendurchfluss diesen Wert nicht überschreitet, um eine optimale Desinfektion zu gewährleisten.

Enthält die UV-C-Lampe gefährliche Stoffe?

Ja, die UV-C-Lampe enthält Quecksilber. Gehen Sie vorsichtig damit um: Berühren Sie das Glas nicht direkt, verwenden Sie ein weiches Tuch. Bei Bruch lüften Sie den Raum und vermeiden Sie jeden Kontakt. Entsorgen Sie gebrauchte Lampen gemäß den örtlichen Vorschriften.

Kann ich den UV-Klärer ohne Gehäuse verwenden?

Nein, betreiben Sie die UV-C-Lampe niemals außerhalb ihres Gehäuses. UV-C-Strahlen sind gefährlich für Haut und Augen, selbst in geringer Dosis. Das Gehäuse schützt vor Lichtaustritt.

Wie erkenne ich, ob der UV-Klärer ordnungsgemäß funktioniert?

Die blaue Kontrollleuchte (⑩) leuchtet, wenn das Gerät in Betrieb ist. Klares Wasser und eine Verringerung der Algen zeigen einen guten Betrieb an. Wenn das Wasser nach einigen Tagen trüb bleibt, überprüfen Sie den Durchfluss und den Zustand der Lampe.

BEDIENUNGSANLEITUNG Reeflex UV 500 EHEIM

de Bedienungsanleitung

en Operating Instructions

fr Mode d'emploi

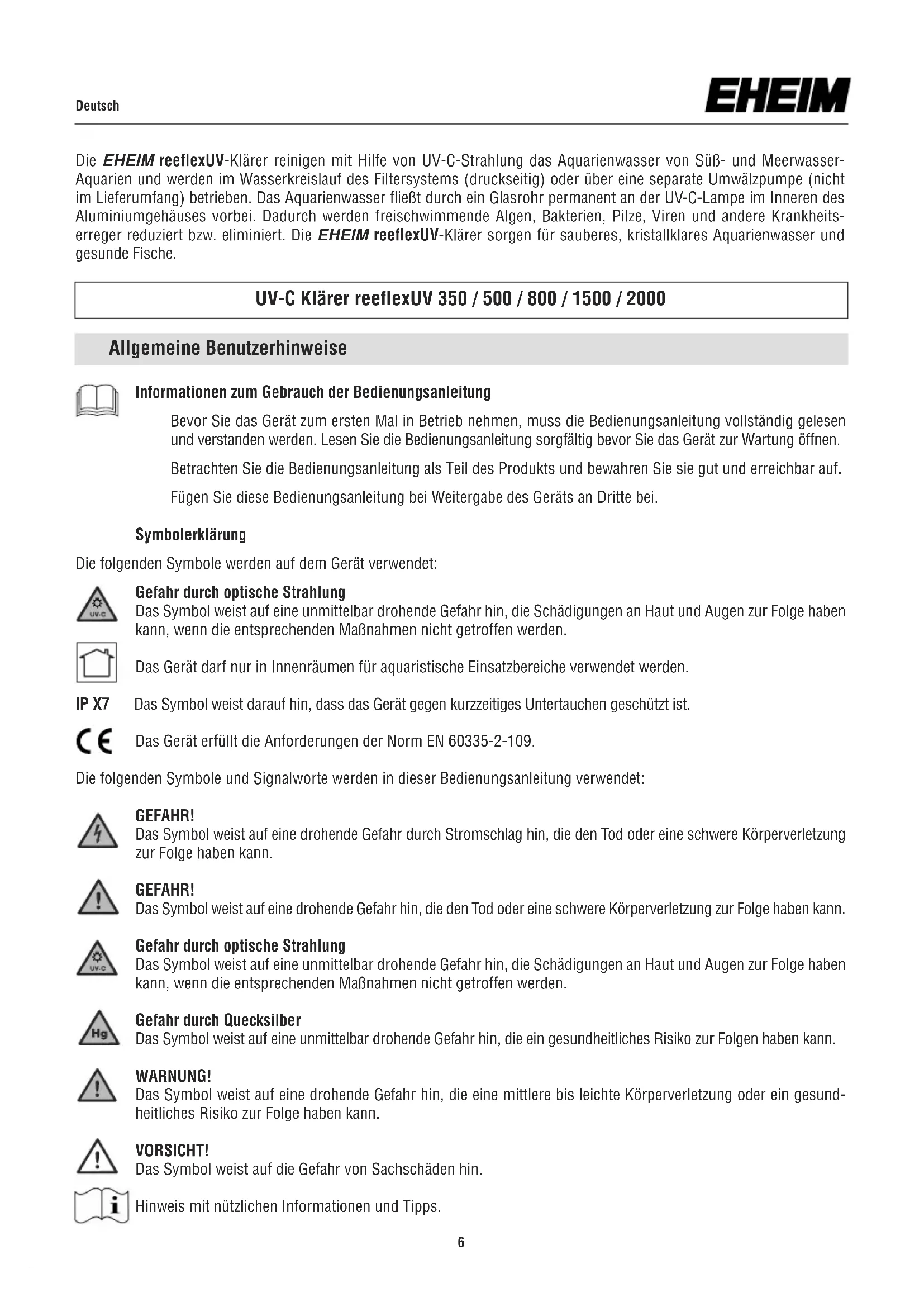

Die EHEIM reeflexUV-Klärer reinigen mit Hilfe von UV-C-Strahlung das Aquarienwasser von Süß- und Meerwasser-Aquarien und werden im Wasserkreislauf des Filtersystems (druckseitig) oder über eine separate Umwälzpumpe (nicht im Lieferumfang) betrieben. Das Aquarienwasser fließt durch ein Glasrohr permanent an der UV-C-Lampe im Inneren des Aluminiumgehäuses vorbei. Dadurch werden freischwimmende Algen, Bakterien, Pilze, Viren und andere Krankheits-erreger reduziert bzw. eliminiert. Die EHEIM reeflexUV-Klärer sorgen für sauberes, kristallklares Aquarienwasser und gesunde Fische.

UV-C Klärer reeflexUV 350 / 500 / 800 / 1500 / 2000

Allgemeine Benutzerhinweise

Informationen zum Gebrauch der Bedienungsanleitung

Bevor Sie das Gerät zum ersten Mal in Betrieb nehmen, muss die Bedienungsanleitung vollständig gelesen und verstanden werden. Lesen Sie die Bedienungsanleitung sorgfältig bevor Sie das Gerät zur Wartung öffnen.

Betrachten Sie die Bedienungsanleitung als Teil des Produkts und bewahren Sie sie gut und erreichbar auf.

Fügen Sie diese Bedienungsanleitung bei Weitergabe des Geräts an Dritte bei.

Symbolerklärung

Die folgenden Symbole werden auf dem Gerät verwendet:

Gefahr durch optische Strahlung

Das Symbol weist auf eine unmittelbar drohende Gefahr hin, die Schädigungen an Haut und Augen zur Folge haben kann, wenn die entsprechenden Maßnahmen nicht getroffen werden.

Das Gerät darf nur in Innenräumen für aquaristische Einsatzbereiche verwendet werden.

IP X7

Das Symbol weist darauf hin, dass das Gerät gegen kurzzeitiges Untertauchen geschützt ist.

Das Gerät erfüllt die Anforderungen der Norm EN 60335-2-109.

Die folgenden Symbole und Signalworte werden in dieser Bedienungsanleitung verwendet:

GEFAHR!

Das Symbol weist auf eine drohende Gefahr durch Stromschlag hin, die den Tod oder eine schwere Körperverletzung zur Folge haben kann.

GEFAHR!

Das Symbol weist auf eine drohende Gefahr hin, die den Tod oder eine schwere Körperverletzung zur Folge haben kann.

Gefahr durch optische Strahlung

Das Symbol weist auf eine unmittelbar drohende Gefahr hin, die Schädigungen an Haut und Augen zur Folge haben kann, wenn die entsprechenden Maßnahmen nicht getroffen werden.

Gefahr durch Quecksilber

Das Symbol weist auf eine unmittelbar drohende Gefahr hin, die ein gesundheitliches Risiko zur Folgen haben kann.

WARNUNG!

Das Symbol weist auf eine drohende Gefahr hin, die eine mittlere bis leichte Körperverletzung oder ein gesundheitliches Risiko zur Folge haben kann.

VORSICHT!

Das Symbol weist auf die Gefahr von Sachschäden hin.

Hinweis mit nützlichen Informationen und Tipps.

Einsatzgebiet

Das Gerät und alle im Lieferumfang enthaltenen Teile sind für die Benutzung im privaten Bereich bestimmt und dürfen ausschließlich verwendet werden:

• zur Desinfektion von Aquarienwasser von Süss- und Meerwasseraquarien
• unter Einhaltung der technischen Daten

Für das Gerät gelten folgende Einschränkungen:

• UVC-Lampe niemals außerhalb des Gehäuses betreiben oder für andere Zwecke verwenden.
• nicht für gewerbliche oder industrielle Zwecke verwenden
• die Wassertemperatur darf 35°C nicht überschreiten
• nicht gefördert werden dürfen ätzende, leicht brennbare, aggressive oder explosive Stoffe, Lebensmittel sowie Trinkwasser
• niemals ohne Wasserdurchfluss betreiben

Sicherheitshinweise

Von diesem Gerät können Gefahren für Personen und Sachwerte ausgehen, wenn das Gerät unsachgemäß bzw. nicht dem Verwendungszweck entsprechend eingesetzt wird oder wenn die Sicherheitshinweise nicht beachtet werden.

Für Ihre Sicherheit

- Die Geräteverpackung und Kleinteile nicht in die Hände von Kindern oder Personen, die sich ihrer Handlungen nicht bewusst sind, gelangen lassen, da hiervon Gefahren ausgehen können (Erstickungsgefahr!). Von Tieren fern halten.

Nur für EU-Länder:

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Das Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder mentalen Fähigkeiten oder mangelnder Erfahrung und Wissen verwendet werden, es sei denn, sie werden beaufsichtigt oder instruiert. Kinder, müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen.

• Führen Sie vor Benutzung eine Sichtkontrolle durch, um sicherzustellen, dass das Gerät, insbesondere Netzkabel und Stecker, unbeschädigt sind.
• Benutzen Sie das Gerät nicht, wenn es nicht ordnungsgemäß funktioniert oder wenn es beschädigt ist.
• Benutzen Sie das Gerät niemals mit einem beschädigten Netzkabel.
• Reparaturen dürfen ausschließlich von einer EHEIM Servicestelle durchgeführt werden.

- Tragen Sie das Gerät nicht am Netzkabel und ziehen Sie zum Trennen vom Stromnetz immer am Stecker und nicht am Kabel oder Gerät.

- Führen Sie nur Arbeiten durch, die in dieser Anleitung beschrieben sind.

- Nehmen Sie niemals technische Änderungen am Gerät vor.

- Verwenden Sie nur Original-Ersatzteile und -Zubehör für das Gerät.

- Verwenden Sie niemals die UVC-Lampe außerhalb des Gehäuses.

- Schauen Sie niemals in das Licht der UVC-Lampe.

- Die elektrischen Installationen müssen den Internationalen und nationalen Errichterbestimmungen entsprechen.

- Das Gerät sollte über eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsfehlerstrom von maximal 30 mA abgesichert sein. Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.

- Trennen Sie sofort alle Geräte im Aquarium vom Stromnetz bei einer Wasserleckage bzw. wenn die Fehlerstrom-Schutzeinrichtung auslöst.

- Trennen Sie grundsätzlich alle Geräte im Aquarium vom Stromnetz, wenn sie nicht benutzt werden, bevor Sie Teile ein- bzw. ausbauen und vor allen Reinigungs- und Wartungsarbeiten.

- Die Netzanschlussleitung dieses Gerätes kann nicht ersetzt werden. Bei Beschädigung der Leitung ist das Gerät zu verschrotten.

- Schützen Sie Steckdose und Netzstecker vor Feuchtigkeit. Es empfiehlt sich mit dem Netzkabel eine Tropfschlaufe zu bilden, die verhindert, dass evtl. am Kabel entlang laufendes Wasser zur Steckdose gelangt und dadurch ein Kurzschluss verursacht wird.

- Die elektrischen Daten des Gerätes müssen mit den Daten des Stromnetzes übereinstimmen. Sie finden diese Daten auf dem Typenschild, der Verpackung oder in dieser Anleitung.

A Begriffsbestimmung

① Aluminiumgehäuse ② Gehäusedeckel ③ 2x Kreuzschlitz-Schrauben M5 x 10 mm ④ UV-C-Lampe ⑤ Fassung für UV-C-Lampe ⑥ Vorschaltgerät mit Netzkabel ⑦ Schraubhülse ⑧ Schlauchanschluss ∅ 12/16 mm ⑨ Schlauchanschluss ∅ 16/22 mm ⑩ Funktionskontrollfenster aus Glas ⑪ Halterung ⑫ 3 x Befestigungsschrauben für Halterung ⑬ Überwurfmutter (Schlauchsicherung)

Auspacken

Dieses Gerät enthält einen UV-C-Strahler.

Beim Auspacken prüfen, ob alle Teile vorhanden sind. Die UV-C-Lampe ist aus Sicherheitsgründen separat verpackt und nicht im Gerät montiert, um Bruchschäden beim Transport zu verhindern.

ACHTUNG: UV-C-Lampe enthält Quecksilber! Die UV-C-Lampe sorgfältig behandeln BRUCHGEFAHR! Glaskörper nicht direkt mit den Fingern berühren. Unbedingt weiches Tuch oder ähnliches verwenden.

B Montage

Vor der Montage Anleitung aufmerksam lesen und Sicherheitshinweise unbedingt beachten.

Die beiden Kreuzschlitzschraubenc öffnen und Gehäusedeckel b abheben. Fassung für UV-C-Lampe e herausziehen. UV-C-Lampe d vorsichtig in die Fassung e einsetzen bis sie hörbar einrastet. Fassung mit montierter UV-C-Lampe in das Gehäuse vorsichtig wieder einsetzen und fest andrücken. Gehäusedeckel aufsetzen und festschrauben.

ACHTUNG: UV-C-Lampe niemals außerhalb des Gerätes in Betrieb nehmen. Unbeabsichtigter Gebrauch des Gerätes oder Beschädigung des Gehäuses kann den Austritt gefährlicher UV-C-Strahlung zur Folge haben. UV-C-Strahlung kann den Augen und der Haut auch in geringer Dosierung Schaden zufügen.

Halterung k und Vorschaltgerät f an einer geeigneten Stelle (z.B. im Aquarienunterschrank) mit den beiliegenden Schrauben befestigen und UV-Klärer in der Halterung fixieren.

ACHTUNG: Um einen Wasserschaden zu vermeiden, vor der Installation des UV-Klärers in das Schlauchsystem, Filteranlage bzw. Umwälzpumpe außer Betrieb nehmen und darauf achten, dass das Leitungssystem kein Wasser mehr enthält.

UV-Klärer EHEIM reeflexUV auf der Druckseite (Wasserrücklauf vom Außenfilter oder von Umwälzpumpe) installieren. Schlauchenden auf die Schlauchanschlüsse hi aufschieben und mit Überwurfmutter m sichern. Schlauchanschluss mit dem UV-Klärer durch drehen der Schraubhülsen g verbinden und handfest anziehen. Filteranlage bzw. Umwälzpumpe wieder in Betrieb nehmen. Bedienungsanleitung des Herstellers beachten.

Inbetriebnahme

UV-Klärer EHEIM reeflexUV durch einstecken des Netzsteckers in Betrieb nehmen. Funktionskontrollfensterj leuchtet blau.

C Reinigung und Wartung

ACHTUNG: Vor Wartungsarbeiten ist das Gerät vom Netz zu trennen.

Um bei Reinigung und Wartung einen Wasserschaden zu vermeiden, vor der Installation des UV-Klärers in das Schlauchsystem, die Filteranlage bzw. Umwälzpumpe außer Betrieb nehmen und darauf achten, dass das Leitungssystem kein Wasser mehr enthält.

Reinigung: UV-Klärer durch drehen der Schraubhülsen g vom Leitungssystem trennen und aus der Halterung herausnehmen. Das Glasrohr im Inneren des UV-Klärers in regelmäßigen Abständen, am besten bei jeder Filterreinigung, spätestens nach 3 Monaten reinigen. EHEIM Universal-Reinigungsbürste (Best.-Nr. 4005570) mehrmals durchziehen.

Wartung: Die UV-C-Lampe hat eine max. Betriebszeit von ca. 8.000 Stunden – dies entspricht ca. einem Jahr – und muss dann erneuert werden.

Vor der Montage Anleitung aufmerksam lesen und Sicherheitshinweise unbedingt beachten.

ACHTUNG: UV-C-Lampe niemals außerhalb des Gerätes in Betrieb nehmen. Unbeabsichtigter Gebrauch des Gerätes oder Beschädigung des Gehäuses kann den Austritt gefährlicher UV-C-Strahlung zur Folge haben. UV-C-Strahlung kann den Augen und der Haut auch in geringer Dosierung Schaden zufügen.

Die beiden Kreuzschlitzschrauben c öffnen und Gehäusedeckel b abheben. Fassung mit UV-C-Lampe aus dem Gehäuse nehmen und UV-C-Lampe aus der Lampenfassung vorsichtig herausziehen. Neue UV-C-Lampe vorsichtig in die Fassung einsetzen, bis sie hörbar einrastet (siehe Abb. B3).

ACHTUNG: UV-C-Lampe enthält Quecksilber! Die UV-C-Lampe sorgfältig behandeln BRUCHGEFAHR! Glaskörper nicht direkt mit den Fingern berühren. Unbedingt weiches Tuch oder ähnliches verwenden.

Beheben von Störungen

ACHTUNG! Stromschlag!

- Vor dem Beheben von Störungen den Netzstecker ziehen.

Störung	Mögliche Ursache	Abhilfe
UVC-Lampe leuchtet nicht	Netzspannung fehlt	► Netzspannung überprüfen ► Zuleitung kontrollieren
	Netzstecker ist nicht eingesteckt	► Netzstecker in die Netz- steckdose stecken
	UVC-Lampe ist defekt	► UVC-Lampe austauschen
Wasser nicht klar	Durchflussleitung ist verschmutzt	► Mit Reinigungsbürste reinigen
	UVC-Lampe hat keine Leistung mehr	► UVC-Lampe austauschen Lebensdauer von 8.000 Std. überschritten

Bei sonstigen Störungen wenden Sie sich bitte an den EHEIM Service.

Außerbetriebnahme

Lagerung

1. Gerät vom Aquarium deinstallieren
2. Gerät reinigen
3. An frostsicheren Ort lagern.

Entsorgen

Beachten Sie im Falle der Entsorgung des Geräts die jeweiligen gesetzlichen Vorschriften. Information zur Entsorgung von elektrischen und elektronischen Geräten in der europäischen Gemeinschaft: Innerhalb der Europäischen Gemeinschaft wird für elektrisch betriebene Geräte die Entsorgung durch nationale Regelungen vorgegeben, die auf der EU-Richtlinie 2012/19/EU über Elektronik-Altgeräte (WEEE) basieren. Danach darf das Gerät nicht mehr mit dem kommunalen oder Hausmüll entsorgt werden. Das Gerät wird bei den kommunalen Sammelstellen bzw. Wertstoffhöfen kostenlos entgegengenommen. Die Produktverpackung besteht aus recyclingfähigen Materialien. Entsorgen Sie diese umweltgerecht und führen diese der Wiederverwertung zu.

Für Deutschland gilt: Besitzer von Altgeräten aus privaten Haushalten können diese bei den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern oder Vertreibern im Sinne des ElektroG eingerichteten Rücknahmestellen unentgeltlich abgeben.

USA

EHEIM

Vervielfältigungen oder Kopien – auch auszugsweise – nur mit ausdrücklicher Genehmigung des Herstellers.
