Tip de produs	Clarificator UV-C pentru acvariu de apă dulce și marină
Model	EHEIM reeflexUV 500
Marcă	EHEIM
Dimensiuni (aprox.)	Lungime: 45 cm, diametru: 6 cm (estimare)
Greutate	Aproximativ 1,2 kg (estimare)
Alimentare electrică	230 V / 50 Hz (conform plăcuței indicatoare)
Putere absorbită	18 W (estimare pentru modelul 500)
Lampă UV-C	Putere: 18 W, durată de viață 8 000 ore (~1 an)
Debit adaptat	Până la 500 L/h (estimare)
Racorduri furtunuri	∅ 12/16 mm și ∅ 16/22 mm
Temperatura maximă a apei	35 °C
Grad de protecție	IP X7 (rezistă la imersiune scurtă)
Funcții principale	Dezinfectare UV-C: eliminarea algelor, bacteriilor, virusurilor, ciupercilor. Apă cristalină și pești sănătoși.
Întreținere și curățare	Curățați tubul de sticlă la fiecare 3 luni cu peria EHEIM (ref. 4005570). Înlocuiți lampa UV-C în fiecare an.
Siguranță	Pericol radiație UV-C: nu utilizați niciodată lampa în afara carcasei. Conține mercur. Deconectați înainte de întreținere. Utilizați un întrerupător diferențial de 30 mA.
Piese de schimb și reparabilitate	Lampă UV-C de schimb, perie de curățare, garnituri. Reparații de către serviceul autorizat EHEIM.
Informații generale	Instalare pe partea de presiune a circuitului de filtrare. Funcționează cu pompă de circulație sau filtru extern. Livrat cu balast, elemente de fixare, lampă nemontată.

Întrebări frecvente - Reeflex UV 500 EHEIM

Cum se instalează clarificatorul UV EHEIM reeflexUV 500 ?

Instalați-l pe partea de presiune a filtrului sau a pompei de circulație. Montați mai întâi lampa UV-C în suport, introduceți suportul în carcasă, apoi fixați capacul. Fixați balastul și suportul pe un suport stabil, apoi conectați furtunurile (∅12/16 sau 16/22 mm) cu piulițele. Conectați balastul. Asigurați-vă că circuitul de apă este în funcțiune înainte de a porni aparatul.

Când trebuie să înlocuiesc lampa UV-C?

Lampa UV-C are o durată de viață de aproximativ 8 000 de ore, adică aproximativ 1 an în funcționare continuă. Înlocuiți-o după această perioadă pentru a garanta o dezinfectare eficientă. Un indicator luminos albastru indică funcționarea normală.

Cum se curăță tubul de sticlă al clarificatorului UV?

Deconectați aparatul și opriți apa. Demontați clarificatorul rotind inelul. Utilizați peria de curățare universală EHEIM (ref. 4005570) pentru a freca interiorul tubului de sticlă. Clătiți cu apă curată și reasamblați. Efectuați această operație cel puțin la fiecare 3 luni.

Pot folosi reeflexUV 500 într-un acvariu de apă marină?

Da, clarificatorul este conceput pentru acvarii de apă dulce și marină. Respectați temperatura maximă a apei de 35 °C și nu îl utilizați cu substanțe corozive sau inflamabile.

Ce fac dacă lampa UV-C nu se aprinde?

Verificați mai întâi dacă ștecherul este conectat și cablul nu este deteriorat. Dacă lampa tot nu se aprinde, poate fi defectă. Înlocuiți-o cu o lampă nouă. Dacă problema persistă, contactați serviceul EHEIM.

Poate funcționa clarificatorul UV fără circulație a apei?

Nu, aparatul nu trebuie niciodată utilizat fără curent de apă. Lampa UV-C se încălzește și apa trebuie să circule pentru a evacua căldura și a asigura dezinfectarea. Funcționarea uscată ar deteriora aparatul.

Ce debit de apă este recomandat pentru reeflexUV 500?

Modelul 500 este adaptat pentru debite de până la aproximativ 500 L/h. Asigurați-vă că debitul pompei nu depășește această valoare pentru o dezinfectare optimă.

Lampa UV-C conține substanțe periculoase?

Da, lampa UV-C conține mercur. Manipulați-o cu grijă: nu atingeți sticla direct, folosiți o cârpă moale. În caz de spargere, aerisiți încăperea și evitați contactul. Eliminați lămpile uzate conform reglementărilor locale.

Pot folosi clarificatorul UV fără carcasă?

Nu, nu utilizați niciodată lampa UV-C în afara carcasei sale. Razele UV-C sunt periculoase pentru piele și ochi, chiar și în doză mică. Carcasa protejează împotriva scurgerilor de lumină.

Cum știu dacă clarificatorul UV funcționează corect?

Indicatorul de control albastru (⑩) se aprinde când aparatul este în funcțiune. Apa care devine limpede și reducerea algelor indică o funcționare corectă. Dacă apa rămâne tulbure după câteva zile, verificați debitul și starea lămpii.

MANUAL DE UTILIZARE Reeflex UV 500 EHEIM

ro Manual de folosința

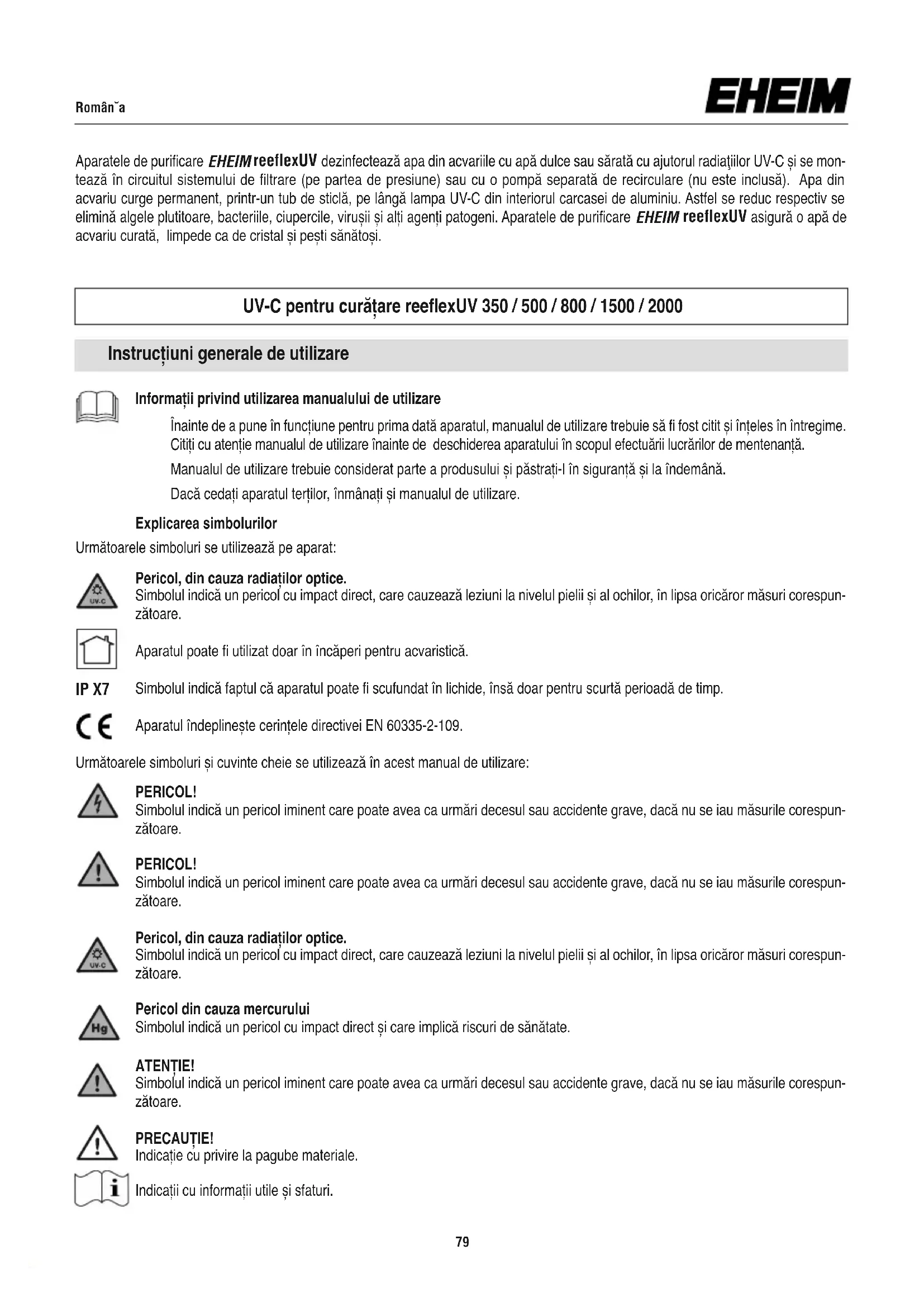

Aparatele de purificare EHEIM reeflexUV dezinfectează apa din acvariile cu apă dulce sau sărată cu ajutorul radiațiilor UV-C și se montează în circuitul sistemului de filtrare (pe partea de presiune) sau cu o pompă separată de recirculare (nu este inclusă). Apa din acvariu curge permanent, printr-un tub de sticlă, pe lângă lampa UV-C din interiorul carcasei de aluminiu. Astfel se reduc respectiv se elimină algele plutitoare, bacteriile, ciupercile, virușii și alți agenti patogeni. Aparatele de purificare EHEIM reeflexUV asigură o apă de acvariu curată, limpede ca de cristal și pești sănătoși.

UV-C pentru curățare reeflexUV 350 / 500 / 800 / 1500 / 2000

Instrucțiuni generale de utilizare

Informații privind utilizarea manualului de utilizare

Înainte de a pune în funcțiune pentru prima dată aparatul, manualul de utilizare trebuie să fi fost citit și înteles în întregime. Citiți cu atenție manualul de utilizare înainte de deschiderea aparatului în scopul efectuării lucrărilor de mentenanță.

Manualul de utilizare trebuie considerat parte a produsului și păstrați-l în siguranță și la îndemână. Dacă cedați aparatul terților, înmânați și manualul de utilizare.

Explicarea simbolurilor

Următoarele simboluri se utilizează pe aparat:

Pericol, din cauza radiatilor optice.

Simbolul indică un pericol cu impact direct, care cauzează leziuni la nivelul pielii și al ochilor, în lipsa oricăror măsuri corespunzătoare.

Aparatul poate fi utilizat doar în încăperi pentru acvaristică.

IP X7

Simbolul indică faptul că aparatul poate fi scufundat în lichide, însă doar pentru scurtă perioadă de timp.

Aparatul îndeplinește cerințele directivei EN 60335-2-109.

Următoarele simboluri și cuvinte cheie se utilizează în acest manual de utilizare:

PERICOL!

Simbolul indică un pericol iminent care poate avea ca urmări decesul sau accidente grave, dacă nu se iau măsurile corespun-zătoare.

PERICOL!

Simbolul indică un pericol iminent care poate avea ca urmări decesul sau accidente grave, dacă nu se iau măsurile corespun- zătoare.

Pericol, din cauza radiatilor optice.

Simbolul indică un pericol cu impact direct, care cauzează leziuni la nivelul pielii și al ochilor, în lipsa oricăror măsuri corespunzătoare.

Pericol din cauza mercurului

Simbolul indică un pericol cu impact direct și care implică riscuri de sănătate.

ATENTIE!

Simbolul indică un pericol iminent care poate avea ca urmări decesul sau accidente grave, dacă nu se iau măsurile corespun-zătoare.

PRECAUTIE!

Indicatie cu privire la pagube materiale.

Indicatii cu informații utile și sfaturi.

Domeniu de utilizare

Aparatul și toate componentele din pachetul de livrare au fost concepute pentru uzul privat și pot fi utilizate exclusiv:

• Folositi pentru dezinfectarea acvariilor cu apă dulce și cu apă de mare
• cu respectarea datelor tehnice.

Pentru aparat se aplică următoarele limitări:

• Folosirea lămpilor UVC în afara carcasei sau în alte scopuri este interzisă.
• a nu se utiliza în scopuri comerciale sau industriale
• Temperatura apei nu trebuie să depășească 35 °C.
• Nu transportați, pate conține substanțe irritante, ușor inflamabile, agresive sau explozive, apă sărată sau apă potabilă
• a nu se opera fără debit de apă

Instrucțiuni de siguranță

Acest aparat poate reprezenta o sursă de pericol pentru persoane și bunuri, dacă acesta nu este utilizat în mod conform sau dacă nu se respectă instructiunile de siguranță.

Pentru siguranța dumneavoastră

• Ambalajul dispozitivului și piesele mici nu trebuie să ajungă în mâinile copiilor sau ale persoanelor care nu sunt conștiente de acțiunile lor, deoarece acest lucru poate reprezenta un risc (risc de sufocăre!). A se ținé la distanță de animale.
• Acest aparat poate fi utilizat de copii de peste 8 ani sau de persoane cu capacități fizice, senzoriale sau mentale reduse sau fără experiență și/sau cunoștințe dacă au fost instruite cu privire la uti lizarea în siguranță a aparatului și a pericolelor aferente. Copiii nu se pot juca cu aparatul. Curățarea și întretinerea de către utilizatori nu poate fi efectuată de copii decât dacă sunt supravegheati.
• Înainte de utilizare efectuați o verificare vizuală, pentru a vă asigura că aparatul, în special cablul de alimentare și stecărul nu sunt deteriorate.
• Folosirea aparatului defect sau deteriorat este interzisă.
• Nu utilizati aparatul cu cablul de alimentare defect.
• Reparațiile pot fi efectuate exclusiv de serviceul EHEIM.
• Nu transportați aparatul de cablu și scoateți-l din priză trăgând doar de ștecăr.
• Efectuati doar lucrările ce sunt descrise în acest manual.
• Nu efectuați modificări tehnice la aparat.
• Utilizați doar piese de schimb originale și accesorii pentru aparat.
• Folosirea lămpii UVC în afara carcasei este interzisă.
• Nu priviți în lumina emisă de lampa UVC.
• Echipamentele electrice trebuie să corespundă prevederilor naționale și internaționale aplicabile.
• Dispozitivul trebuie protejat de un dispozitiv de protectie cu un curent de măsurare maxim de 30 mA. Dacă aveți întrebări sau probleme, contactați un electrician.

• Deconectați imediat toate aparatele din acvariu de la rețeaua electrică în caz de scurgeri resp. când dispozitivul de protectie a declanșat.
• Deconectați toate aparatele din acvariu de la rețeaua electrică dacă nu sunt folosite înainte de a monta resp. demonta piese și înaintea tuturor lucrărilor de întreținere și curătare.
• Cablul de racord la rețea al pompei nu poate fi înlocuit. Dacă se defectează cablul de casează.
• Protejati priza și stecărul de umiditate. Se recomandă montarea unui manson de protectie la apă a cablului de alimentare, care să împiedice pătru înderea apei în priză de-a lungul cablului.
• Datele electrice ale pompei trebuie să corespundă datelor rețelei electrice. Aceste date le găsiți pe plăcuța de tip, pe ambalaj sau în acest manual.

A Definirea termenilor

① Carcasă de aluminiu ② Capacul carcasei ③ 2x Şuruburi cruce M5x10mm ④ Lampa UV-C ⑤ Dulia pentru lampa UV-C ⑥ Balast electronic cu cablu de alimentare ⑦ Bucșă filetată ⑧ Racord de furtun ∅ 12/16 mm ⑨ Racord de furtun ∅ 16/22 mm ⑩ Fereastră de verificare a funcționării, din sticlă ⑪ Suport ⑫ 4x Şuruburi de fixare pentru suport ⑬ Piuliță olandeză (asigurarea furtunului)

Despachetarea

Acest dispozitiv contine o lampă UV-C.

La despachetare se verifică dacă sunt toate componentele. Din motive de siguranță, lampa UV-C este împachetată separat și nu este montată în aparat pentru a se evita spargerea la transport.

ATENTIE: Lampa UV-C conține mercur! Manipulăți cu grijă lampa UV-C - PERICOL DE SPARGERE! Corpul de sticlă nu se atinge cu degetele. Folosiți obligatoriu o cârpă moale sau ceva similar.

B Montarea

Înainte de montaj citiți cu atenție instrucțiunile și respectați indicatiile de securitate.

Se desfac cele două şuruburi cruce ③ și se ridică capacul carcasei ②. Se scoate dulia pentru lampa UV-C ⑤. Lampa UV-C ④ se introduce cu atenție în dulie până ce se aude că este fixată. Dulia cu lampa UV-C ⑤ montată se introduce cu atenție la loc în carcasă și se apasă bine. Se pune capacul carcasei și se înşurubează.

ATENTIE: Lampa UV-C nu se pune niciodată în funcțiune în afara aparatului. Utilizarea neintentionată a dispozitivului sau deteriorarea carcasei poate duce la emisia de radiatii UV-C periculoase. Radiatiile UV-C pot fi dăunătoare pentru piele și ochi chiar și în doze mici.

Suportul ⑪ și balastul electronic ⑥ se fixează într-un loc adecvat (de ex. în dulapul de sub acvariu), cu şuruburile incluse, iar aparatul de purificare se fixează în suport.

ATENTIE: Pentru evitarea daunelor, înainte de instalarea aparatului de purificare UV în sistemul de furtunuri, se scoate din funcțiune instalația de filtrare respectiv pompa de recirculare și se va avea grijă ca sistemul de tuburi să nu mai conțină apă.

Instalați aparatul de purificare EHEIM reeflexUV pe partea de presiune (returul apei de la filtrul exterior sau pompa de recirculare). Capetele furtunului se împing pe racordurile de furtun ⑧ ⑨ și se asigură cu piulița olandeză ⑬. Racordul furtunului se leagă de aparatul de purificat UV prin rotirea bucșei filetate ⑦ și strângerea acesteia cu mâna. Instalația de filtrare respectiv pompa de recirculare se pun din nou în funcțiune. Se vor respecta instrucțiunile producătorului.

Punerea în funcțiune

Aparatul de purificare cu UV, EHEIM reeflexUV se pune în funcțiune prin introducerea ștecherului în priză. Fereastra de verificare a funcționării ⑩ luminează albastru.

C Curățirea și întreținerea

ATENTIE: Înaintea lucrărilor de întreținere aparatul trebuie scos din priză. Pentru evitarea daunelor din timpul curătirii și întreținerii, înainte de instalarea aparatului de purificare UV în sistemul de furtunuri, se scoate din funcțiune instalația de filtrare respectiv pompa de recirculare și se va avea grijă ca sistemul de tuburi să nu mai conțină apă.

Curățirea: Aparatul de purificare UV se desface de la sistemul de tuburi prin rotirea bucșei filetate ⑦ și se scoate din suport. Curățați tubul de sticlă din interiorul clarificatorului UV la intervale regulate, de preferință de fiecare dată când filtrul este curățat, cel târziu după 3 luni. Introduceți de câteva ori peria universală de curățare EHEIM (Nr. comandă 4005570).

Întreținerea: Lampa UV-C are o durată max. de funcționare de cca. 8.000 ore - adică aproximativ un an - și apoi trebuie înlocuită.

Înainte de montaj citiți cu atenție instrucțiunile și respectați indicațiile de securitate.

ATENTIE: Lampa UV-C nu se pune niciodată în funcțiune în afara aparatului. Utilizarea neintentionată a dispozitivului sau deteriorarea carcasei poate duce la emisia de radiații UV-C periculoase. Radiațiile UV-C pot fi dăunătoare pentru piele și ochi chiar și în doze mici.

Se desfac cele două şuruburi cruce ③ și se ridică capacul carcasei ②. Se scoate dulia cu lampa UV-C din carcasă și se trage cu grijă lampa UV-C din dulie. Se introduce cu grijă noua lampă UV-C în dulie, până ce se aude că este fixată (vezi Fig. B3).

ATENTIE: Lampa UV-C conține mercur! Manipulați cu grijă lampa UV-C - PERICOL DE SPARGERE! Corpul de sticlă nu se atinge cu degetele. Folosiți obligatoriu o cârpă moale sau ceva similar.

Remedierea avariilor

- Înaintea lucrărilor de reparare scoateți din priză.

Avarie	Cauza posibilă	Remedierea
Lampa UVC nu iluminează	Tensiunea de rețea lipsește	► Verificați tensiunea de rețea► Controlați cablul
	Ștecărul nu este introdus	► Introduceți ștecărul în priză
	Lampa UVC este defectă	► schimbați lampa UVC
Apa nu este clară.	Țeava de scurgere este murdară	► curățați cu perie de curățare
	Lampa UVC este slabă	► schimbați lampa UVCSa depășit durata de viață de aproximativ 8.000 de ore

În cazul altor avariți contactați serviceul EHEIM.

Scoaterea din functiune

Depozitarea

1. Demontați aparatul de pe acvariu
2. Curățați aparatul
3. Depozitați aparatul într-un loc ferit de îngheț.

Dezafectarea

În cazul dezafectării aparatului respectați prevederile legale. Informații privind dezafectarea aparatelor electrice și electronice în Comunitatea Europeană: În Uniunea Europeană, dezafectarea aparatelor actionate electric este reglementată prin reglementări naționale, care au la bază Directiva UE 2012/19/UE privind aparatura electrică veche (WEEE). Aparatul nu poate fi dezafectat în gunoiul menajer. Aparatul va fi preluat gratuit de compania de colectare. Ambalajul produsului este din materi-

ale reciclabile. Dezafectați-le în mod ecologic pentru a fi reutilizate.
