Tipo de producto	Clarificador UV-C para acuario de agua dulce y marina
Modelo	EHEIM reeflexUV 500
Marca	EHEIM
Dimensiones (aprox.)	Longitud: 45 cm, diámetro: 6 cm (estimación)
Peso	Aprox. 1,2 kg (estimación)
Alimentación eléctrica	230 V / 50 Hz (según placa de características)
Potencia absorbida	18 W (estimación para modelo 500)
Lámpara UV-C	Potencia: 18 W, vida útil 8 000 horas (~1 año)
Caudal adecuado	Hasta 500 L/h (estimación)
Conexiones de manguera	∅ 12/16 mm y ∅ 16/22 mm
Temperatura máxima del agua	35 °C
Índice de protección	IP X7 (resiste a una breve inmersión)
Funciones principales	Desinfección UV-C: eliminación de algas, bacterias, virus, hongos. Agua cristalina y peces sanos.
Mantenimiento y limpieza	Limpiar el tubo de vidrio cada 3 meses con el cepillo EHEIM (ref. 4005570). Reemplazar la lámpara UV-C cada año.
Seguridad	Peligro radiación UV-C: nunca usar lámpara fuera de la caja. Contiene mercurio. Desconectar antes del mantenimiento. Usar un interruptor diferencial de 30 mA.
Piezas de repuesto y reparabilidad	Lámpara UV-C de repuesto, cepillo de limpieza, juntas. Reparaciones por servicio autorizado EHEIM.
Información general	Instalación en el lado de presión del circuito de filtración. Funciona con bomba de circulación o filtro externo. Se entrega con balasto, fijaciones, lámpara no montada.

Preguntas frecuentes - Reeflex UV 500 EHEIM

¿Cómo instalar el clarificador UV EHEIM reeflexUV 500?

Instálelo en el lado de presión del filtro o de la bomba de circulación. Monte primero la lámpara UV-C en el soporte, inserte el soporte en la carcasa, luego fije la tapa. Fije el balasto y la fijación en un soporte estable, luego conecte las mangueras (∅12/16 o 16/22 mm) con las tuercas. Enchufe el balasto. Asegúrese de que el circuito de agua esté en marcha antes de encender el aparato.

¿Cuándo debo reemplazar la lámpara UV-C?

La lámpara UV-C tiene una vida útil de aproximadamente 8 000 horas, es decir, alrededor de 1 año en funcionamiento continuo. Reemplácela después de este período para garantizar una desinfección eficaz. Un LED azul indica el funcionamiento normal.

¿Cómo limpiar el tubo de vidrio del clarificador UV?

Desconecte el aparato y corte el agua. Desmonte el clarificador girando el collar. Use el cepillo de limpieza universal EHEIM (ref. 4005570) para frotar el interior del tubo de vidrio. Enjuague con agua clara y vuelva a montar. Realice esta operación cada 3 meses como mínimo.

¿Puedo usar el reeflexUV 500 en un acuario de agua salada?

Sí, el clarificador está diseñado para acuarios de agua dulce y agua salada. Respete la temperatura máxima del agua de 35 °C y no lo use con sustancias corrosivas o inflamables.

¿Qué hacer si la lámpara UV-C no se enciende?

Verifique primero que el enchufe esté conectado y que el cable no esté dañado. Si la lámpara aún no se enciende, puede estar defectuosa. Reemplácela por una lámpara nueva. Si el problema persiste, contacte al servicio EHEIM.

¿Puede funcionar el clarificador UV sin circulación de agua?

No, el aparato nunca debe usarse sin flujo de agua. La lámpara UV-C se calienta y el agua debe circular para disipar el calor y garantizar la desinfección. El funcionamiento en seco dañaría el aparato.

¿Qué caudal de agua se recomienda para el reeflexUV 500?

El modelo 500 es adecuado para caudales de hasta aproximadamente 500 L/h. Asegúrese de que el caudal de la bomba no supere este valor para una desinfección óptima.

¿La lámpara UV-C contiene sustancias peligrosas?

Sí, la lámpara UV-C contiene mercurio. Manipúlela con cuidado: no toque el vidrio directamente, use un paño suave. En caso de rotura, ventile la habitación y evite el contacto. Elimine las lámparas usadas según las normativas locales.

¿Puedo usar el clarificador UV sin la carcasa?

No, nunca haga funcionar la lámpara UV-C fuera de su carcasa. Los rayos UV-C son peligrosos para la piel y los ojos, incluso en dosis bajas. La carcasa protege contra fugas de luz.

¿Cómo saber si el clarificador UV funciona correctamente?

El LED de control azul (⑩) se enciende cuando el aparato está en marcha. Un agua que se vuelve clara y la reducción de algas indican un buen funcionamiento. Si el agua permanece turbia después de unos días, verifique el caudal y el estado de la lámpara.

MANUAL DE USUARIO Reeflex UV 500 EHEIM

es Instrucciones de uso

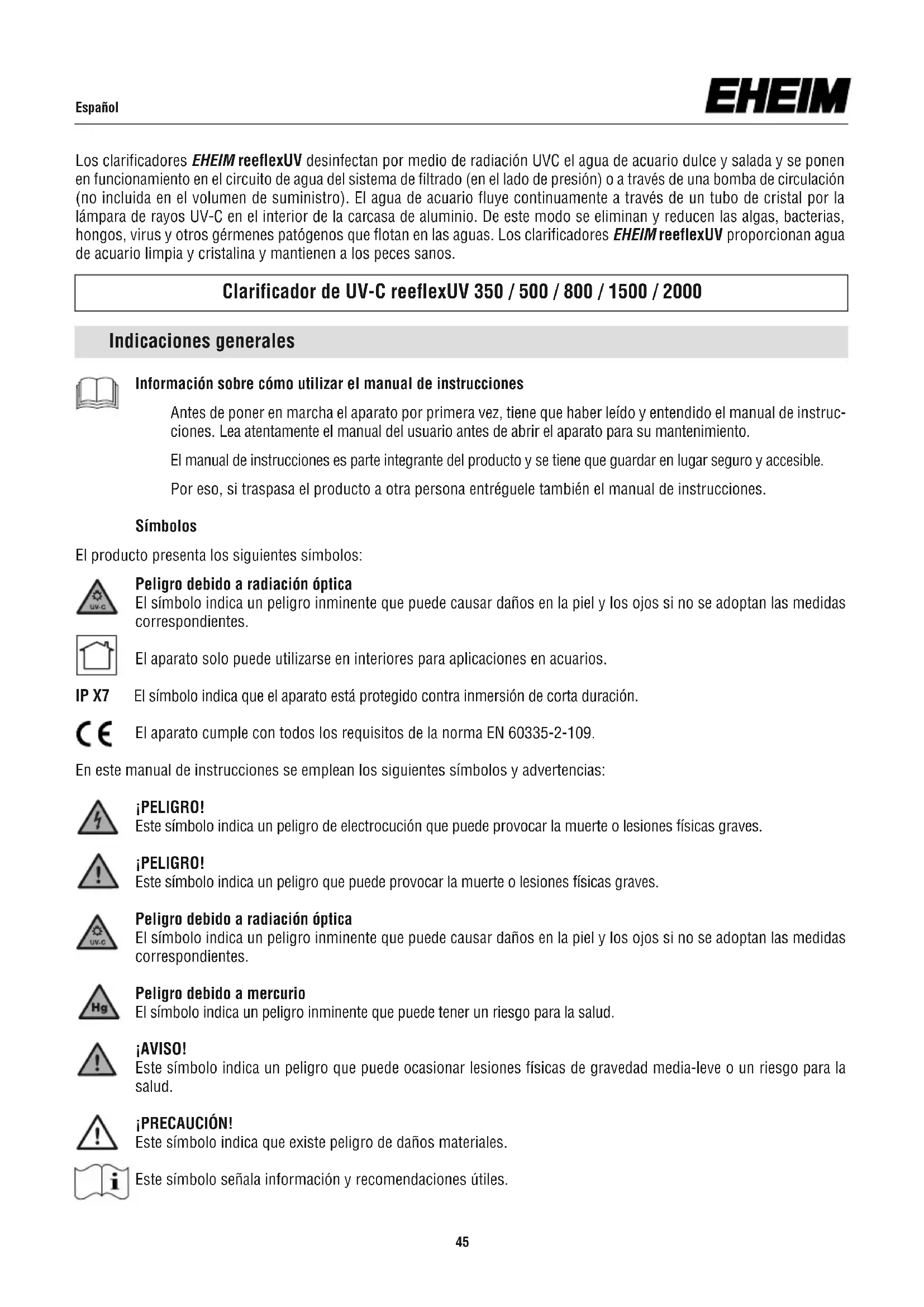

Los clarificadores EHEIM reeflexUV desinfectan por medio de radiación UVC el agua de acuario dulce y salada y se ponen en funcionamiento en el circuito de agua del sistema de filtrado (en el lado de presión) o a través de una bomba de circulación (no incluida en el volumen de suministro). El agua de acuario fluye continuamente a través de un tubo de cristal por la lámpara de rayos UV-C en el interior de la carcasa de aluminio. De este modo se eliminan y reducen las algas, bacterias, hongos, virus y otros gérmenes patógenos que flotan en las aguas. Los clarificadores EHEIM reeflexUV proporcionan agua de acuario limpia y cristalina y mantienen a los peces sanos.

Clarificador de UV-C reeflexUV 350 / 500 / 800 / 1500 / 2000

Indicaciones generales

Información sobre cómo utilizar el manual de instrucciones

Antes de poner en marcha el aparato por primera vez, tiene que haber leído y entendido el manual de instrucciones. Lea atentamente el manual del usuario antes de abrir el aparato para su mantenimiento.

El manual de instrucciones es parte integrante del producto y se tiene que guardar en lugar seguro y accesible.

Por eso, si traspasa el producto a otra persona entreguele también el manual de instrucciones.

Símbolos

El producto presenta los siguientes símbolos:

Peligro debido a radiación óptica

El símbolo indica un peligro inminente que puede causar daños en la piel y los ojos si no se adoptan las medidas correspondientes.

El aparato solo puede utilizarse en interiores para aplicaciones en acuarios.

IP X7

El símbolo indica que el aparato está protegido contra inmersión de corta duración.

El aparato cumple con todos los requisitos de la norma EN 60335-2-109.

En este manual de instrucciones se emplean los siguientes símbolos y advertencias:

¡PELIGRO!

Este símbolo indica un peligro de electrocución que puede provocar la muerte o lesiones físicas graves.

¡PELIGRO!

Este símbolo indica un peligro que puede provocar la muerte o lesiones físicas graves.

Peligro debido a radiación óptica

El símbolo indica un peligro inminente que puede causar daños en la piel y los ojos si no se adoptan las medidas correspondientes.

Peligro debido a mercurio

El símbolo indica un peligro inminente que puede tener un riesgo para la salud.

¡AVISO!

Este símbolo indica un peligro que puede ocasionar lesiones físicas de gravedad media-leve o un riesgo para la salud.

¡PRECAUCIÓN!

Este símbolo indica que existe peligro de daños materiales.

Este símbolo señala información y recomendaciones útiles.

Ámbito de aplicación

El aparato y los componentes contenidos en el volumen de suministro están diseñados para su uso en el ámbito privado y solo pueden utilizarse:

• Para desinfectar el agua de acuarios de agua dulce y marina
• En cumplimiento de lo especificado en los datos técnicos

Sobre el aparato rigen las siguientes restricciones:

• La lámpara de UVC no debe usarse nunca fuera de la carcasa ni para otros fines.
• No apto para su uso industrial o comercial
• La temperatura del agua no puede ser superior a 35°C
• No deben transportarse sustancias causticantes, fácilmente inflamables, agresivas o explosivas, agua salada ni agua potable
• No utilizar nunca sin circulación de agua

Indicaciones de seguridad

Este aparato puede conllevar peligro para las personas y las cosas si se utiliza de forma indebida o no conforme con su finalidad de uso o si no se respetan las indicaciones de seguridad.

Para su seguridad

- Mantenga el embalaje y las piezas pequeñas del producto lejos del alcance de los niños y de las personas que no son conscientes de sus acciones, puesto que su manipulación puede entrañar riesgos (¡peligro de asfixia!). Mantenga el aparato alejado de los animales.

Solo para países de la UE:

- Este aparato también puede ser utilizado por niños a partir de 8 años y por personas con disminución de sus facultades físicas, sensoriales o psíquicas o por personas inexpertas, siempre y cuando lo hagan bajo supervisión o se les haya instruido sobre la manipulación segura del aparato y sobre sus posibles riesgos. No deje que los niños jueguen con el aparato. La limpieza y el mantenimiento del aparato no pueden ser realizados por niños, a menos que lo hagan bajo supervisión.

Este aparato no está pensado para las personas (incluidos los niños) que tengan mermadas sus capacidades físicas, sensoriales o mentales ni debe ser utilizado por personas que carezcan de la experiencia y/o los co-nocimientos necesarios, a no ser que estas personas sean supervisadas por un responsable de seguridad o recibieron las instrucciones necesarias para utilizar el aparato. Vigile a los niños para evitar que jueguen con este aparato.

• Antes de poner en marcha el aparato realice un examen visual para asegurarse de que no presenta daños, en especial el cable de red y el enchufe.
• Benutzen Sie das Gerät nicht, wenn es nicht ordnungsgemäß funktioniert oder wenn es beschädigt ist.
• No utilice el aparato si no funciona correctamente o está dañado.
• Las reparaciones solo las puede llevar a cabo un servicio técnico oficial de EHEIM.

- No agarre el aparato por el cable y desconéctelo siempre de la corriente tirando del enchufe, no del cable o del aparato.

• Realice solo los trabajos descritos en este manual.

- No realice nunca modificaciones técnicas en el aparato.

- Utilice únicamente accesorios y recambios originales para el aparato.

- No utilice nunca la lámpara UVC fuera de la carcasa.

- No mire nunca directamente a la luz de la lámpara UVC.

- Las instalaciones eléctricas deben cumplir con las disposiciones de construcción nacionales e internacionales.

- El aparato tiene que estar protegido mediante un dispositivo de protección diferencial con una sensibilidad nominal de 30 mA como máximo. Si tiene cualquier problema o pregunta póngase en contacto con un técnico electricista.

- Desconecte inmediatamente de la corriente todos los aparatos del acuario en caso de fuga de agua o de disparo del dispositivo de protección diferencial.

- Desconecte de la corriente todos los aparatos del acuario cuando no los utilice, antes de montar o desmontar algún componente y antes de realizar cualquier trabajo de limpieza y mantenimiento.

- En caso de daños en el cable de alimentación externo o en la fuente de alimentación, tendrán que ser remplazados.

- Proteja los enchufes y tomas de corriente de la humedad. Se recomienda hacer un lazo antigoteo en el cable para evitar que pueda resbalar agua por el cable y penetrar en la toma de corriente.

- Los datos eléctricos del aparato tienen que coincidir con los datos de la red eléctrica. Encontrará estos datos en la placa de características, en el embalaje o en este manual de instrucciones.

A Identificación de piezas

① carcasa de aluminio ② tapa de la carcasa ③ 2 x tornillos de estrella M5 x 10 mm ④ lámpara UV-C ⑤ portalámparas ⑥ cebador con cable de red ⑦ manga roscada ⑧ conexión de tubo flexible ∅ 12/16 mm ⑨ conexión de tubo flexible ∅ 16/22 mm ⑩ ventana de cristal para control de función ⑪ soporte ⑫ 4 x tornillos de fijación para soporte ⑬ tuerca de unión (seguro del tubo flexible)

Desembalar

Este dispositivo contiene una lámpara UV-C.

Al desembalar comprobar que están contenidas todas las piezas. La lámpara UV-C viene embalada por separado y no montada en el dispositivo por razones de seguridad, para evitar roturas durante el transporte.

ATENCIÓN: La lámpara UV-C contiene mercurio. Manipular la lámpara UV-C con cuidado PELIGRO DE ROTURA. No tocar la parte de cristal directamente con los dedos. Utilizar necesariamente un paño húmedo o similar.

B Montaje

Antes del montaje leer con atención las instrucciones y seguir las indicaciones de seguridad.

Desenroscar los dos tornillos de estrella ③ y retirar tapa de la carcasa ②. Extraer el portalámparas ⑤. Colocar con cuidado la lámpara UV-C ④ en el portalámparas ⑤ hasta que se oiga cómo encaja. Volver a colocar con cuidado el portalámparas en la carcasa con la lámpara UV-C ya montada. Colocar la tapa de la carcasa y atornillarla.

ATENCIÓN: No poner nunca en funcionamiento la lámpara UV-C fuera del dispositivo. El uso involuntario del dispositivo o los daños en la carcasa pueden provocar la emisión de radiación UV-C peligrosa. La radiación UV-C puede causar daños en la piel y en los ojos incluso en pequeñas dosis.

Fijar el soporte ⑪ y el cebador ⑥ en un lugar apropiado (p. ej. en el armario inferior del acuario) por medio de los tornillos incluidos y fijar el clarificador UV en el soporte.

ATENCIÓN: Para evitar daños por agua se debe poner fuera de funcionamiento el dispositivo de filtrado y la bomba de circulación antes de la instalación del clarificador UV en el sistema de tubo flexible, de modo que el sistema de conducción ya no contenga agua.

Instalar el clarificador EHEIM reeflexUV en el lado de presión (retorno del agua del filtro exterior o de la bomba de circulación). Desplazar los extremos del tubo flexible hacia las conexiones de tubo flexible ⑧ ⑨ y asegurarlos con una tuerca de unión ⑬. Unir la conexión de tubo flexible con el clarificador UV girando las mangas roscadas ⑦ y apretar con fuerza. Volver a poner en funcionamiento el dispositivo de filtrado y la bomba de circulación. Tener en cuenta el manual de instrucciones del fabricante.

Puesta en marcha

Poner el marcha el clarificador EHEIM reeflexUV conectando el enchufe de red. La ventana de control de función ⑩ se ilumina en azul.

C Limpieza y mantenimiento

ATENCIÓN: Antes de los trabajos de mantenimiento debe desconectarse el dispositivo de la red. Para evitar daños por agua durante la limpieza y el mantenimiento se debe poner fuera de funcionamiento el dispositivo de filtrado y la bomba de circulación antes de la instalación del clarificador UV en el sistema de tubo flexible, de modo que el sistema de conducción ya no contenga agua.

Limpieza: Desconectar el clarificador UV del sistema de conducción girando las mangas roscadas ⑦ y extraerlo del soporte. Limpie el tubo de vidrio dentro del clarificador UV a intervalos regulares, preferiblemente cada vez que se limpie el filtro, a más tardar después de 3 meses. Pasar el cepillo de limpieza universal EHEIM (n.º de pedido 4005570) repetidas veces.

Mantenimiento: La lámpara UV-C cuenta con un tiempo máximo de uso de 8 000 horas, lo correspondiente a un año, y después debe sustituirse.

Antes del montaje leer con atención las instrucciones y seguir las indicaciones de seguridad.

ATENCIÓN: No poner nunca en funcionamiento la lámpara UV-C fuera del dispositivo. El uso involuntario del dispositivo o los daños en la carcasa pueden provocar la emisión de radiación UV-C peligrosa. La radiación UV-C puede causar daños en la piel y en los ojos incluso en pequeñas dosis.

Desenroscar los dos tornillos de estrella ③ y retirar tapa de la carcasa ②. Sacar el portalámparas con la lámpara UV-C de la carcasa y extraer la lámpara del portalámparas con cuidado. Introducir con cuidado la nueva lámpara UV-C en el portalámparas hasta que se oiga cómo encaja (ver fig. B3)

ATENCIÓN: La lámpara UV-C contiene mercurio. Manipular la lámpara UV-C con cuidado PELIGRO DE ROTURA. No tocar la parte de cristal directamente con los dedos. Utilizar necesariamente un paño húmedo o similar.

Subsanación de fallos

¡Atención! ¡Peligro de electrocución!

- Antes de subsanar ningún fallo extraiga el enchufe de red.

Fallo	Posible causa	Solución
La lámpara UVC no se enciende	No hay tensión de red	► Compruebe la tensión de red► Compruebe el cable de red
	El enchufe no está insertado en la toma de corriente	► Inserte correctamente el enchufe en la toma de corriente
	La lámpara UVC es defectuosa	► Cambiar la lámpara UVC
El agua no está clara	La tubería está sucia	► Limpiar con un cepillo limpiador
	La lámpara UVC no tiene potencia	► Cambiar la lámpara UVC Tiempo de uso de 8,000 horas superado.

Si se produce cualquier otro fallo póngase en contacto con el servicio técnico de EHEIM.

Puesta fuera de servicio

Almacenamiento

1. Desinstalar el aparato del acuario
2. Limpie el aparato.
3. Guarde el aparato en un lugar protegido de las heladas.

Eliminación de residuos

Si desecha el aparato tenga en cuenta las disposiciones legales aplicables sobre eliminación de residuos. Información sobre la eliminación de aparatos eléctricos y electrónicos en la Comunidad Europea: Dentro de la Comunidad Europea la eliminación de aparatos eléctricos está regulada por normativas nacionales que se basan en la Directiva 2012/19/UE sobre residuos de aparatos eléctricos y electrónicos. El aparato no puede, por tanto, desecharse con la basura doméstica, sino que tiene que llevarse a un punto de recogida de residuos o de reciclaje municipal (gratuito). El embalaje del producto está compuesto de materiales reciclables, que deben dese-y reciclarse de forma respetuosa con el medio ambiente.
