LOOPpro 18000 - Filtro de agua EHEIM - Manual de uso y guía de instrucciones gratis

Marca	EHEIM
Modelo	LOOPpro 18000
Tipo de producto	Filtro de agua para estanque ornamental
Dimensiones (L × A × H) con clarificador UVC	750 × 640 × 335 mm
Evacuación del agua	∅ 75 mm
Temperatura del medio	+4 °C a +35 °C
Bomba incluida	EHEIM FLOW5000
Clarificador UVC incluido	EHEIM CLEARUVC-24
Número de cestas filtrantes	2 cestas con EHEIM FILTERBIO
Esponja de filtración	Cartucho filtrante con esponja
Prefiltro	Bandeja de prefiltro con almohadilla azul
Función de retrolavado	Boquilla de retrolavado integrada
Distancia de seguridad (clarificador UVC)	Al menos 2 metros
Profundidad de inmersión mínima	20 cm por encima de la carcasa
Mantenimiento recomendado	Revisar cada 4 semanas, limpiar si el flotador rojo es visible
Reemplazo de esponjas	Cada 2-3 lavados, reemplazar en lotes de 4
Almacenamiento e invernaje	Limpiar y almacenar protegido de heladas
Piezas de repuesto	Ver página 3 del manual completo
Seguridad eléctrica	Desconectar antes del mantenimiento
Uso privado únicamente	No utilizar con fines comerciales o industriales

Preguntas frecuentes - LOOPpro 18000 EHEIM

¿Cómo instalar la boquilla de retrolavado?

Inserte la junta plana en la boquilla, luego introdúzcala desde el interior a través de la abertura del tanque. Fíjela con la tuerca de unión y cierre con el tapón de cierre provisto de la arandela de sellado.

¿Cuál es la profundidad de inmersión mínima para la bomba?

La bomba debe colocarse horizontalmente sobre una superficie sólida, con la carcasa del filtro cubierta por al menos 20 cm de agua. Respete siempre la profundidad de inmersión máxima indicada en las especificaciones técnicas.

¿Cómo limpiar el filtro?

Desconecte el aparato, abra los clips, retire los filtros y límpielos bajo un chorro de agua fría. Limpie también el interior del tanque con un chorro de agua. Vuelva a montar en orden inverso.

¿Con qué frecuencia se deben reemplazar las esponjas de filtración?

Se recomienda reemplazar las esponjas después de 2 a 3 lavados. Para mantener la eficacia bacteriológica, reemplace cuatro esponjas a la vez de forma escalonada.

¿Cuáles son los símbolos de peligro en el manual?

Los símbolos incluyen PELIGRO (peligro general o electrocución), ADVERTENCIA (riesgo de lesiones) y ATENCIÓN (riesgo de daños materiales).
Van acompañados de palabras de señal explícitas.

¿Cómo montar el clarificador UVC?

Coloque discos de sellado en las varillas de tornillo del clarificador, insértelo desde el interior del tanque, fíjelo a la izquierda con la tuerca de unión y a la derecha con el tapón de cierre. Utilice la llave suministrada.

¿Qué hacer si la capacidad de filtración disminuye?

Verifique si los filtros están sucios: limpie el filtro. Si el problema persiste, limpie la carcasa del filtro de la bomba (consulte el manual de la bomba). De lo contrario, contacte al S.A.V. EHEIM.

¿Este aparato es adecuado para piscinas naturales?

No, el aparato está diseñado únicamente para estanques ornamentales (con o sin peces). No es adecuado para piscinas naturales ni para uso comercial o industrial.

¿Cómo invernar el filtro?

Limpie cuidadosamente el aparato, luego almacénelo en un lugar protegido de heladas. Respete las instrucciones de puesta fuera de servicio en el manual.

¿Dónde puedo encontrar las piezas de repuesto?

Las piezas de repuesto se enumeran en la página 3 del manual completo. Utilice únicamente piezas originales EHEIM.

MANUAL DE USUARIO LOOPpro 18000 EHEIM

es Manual de instrucciones

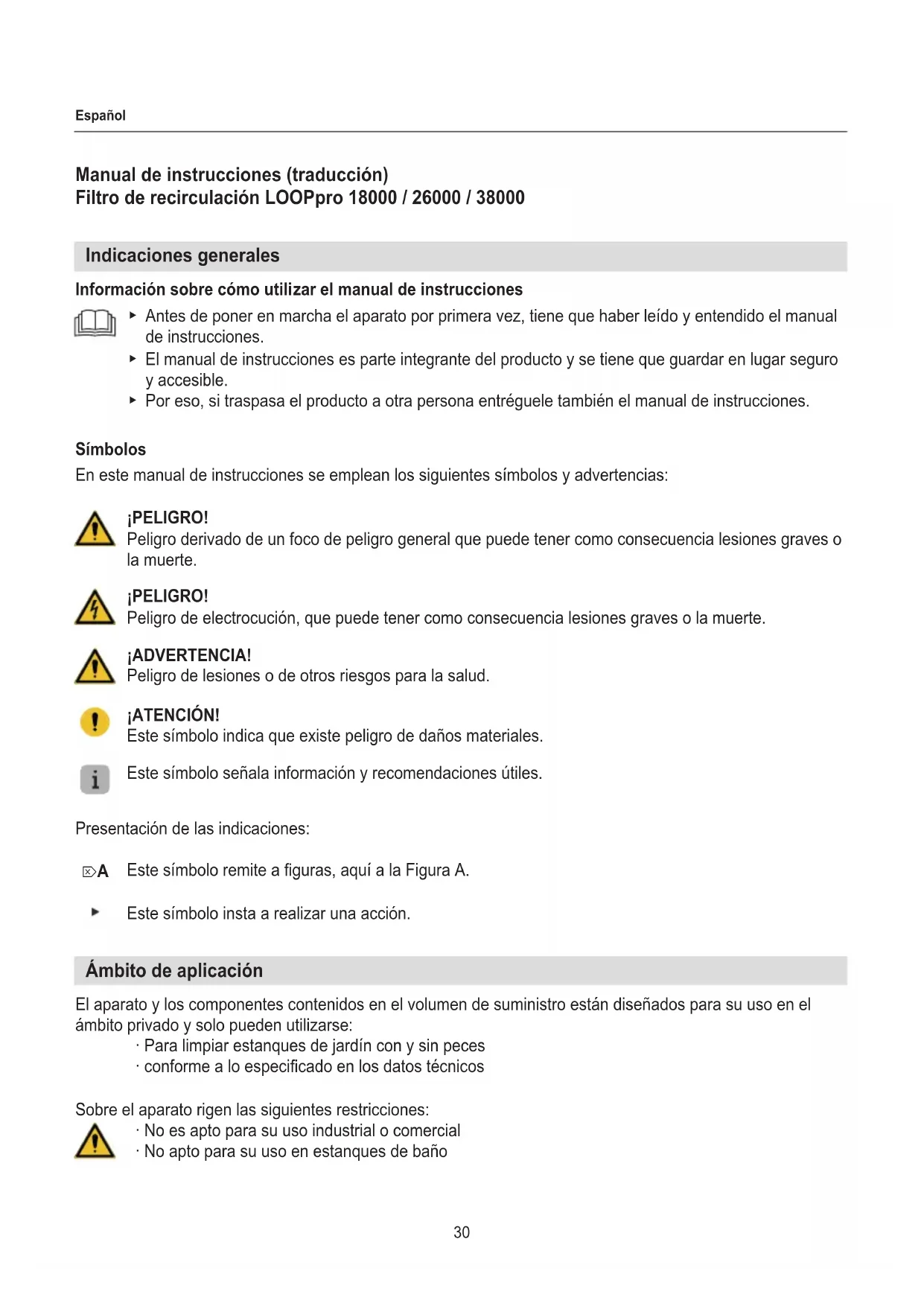

Manual de instrucciones (traducción)

Filtro de recirculación LOOPpro 18000 / 26000 / 38000

Indicaciones generales

Información sobre cómo utilizar el manual de instrucciones

• Antes de poner en marcha el aparato por primera vez, tiene que haber leído y entendido el manual de instrucciones.
• El manual de instrucciones es parte integrante del producto y se tiene que guardar en lugar seguro y accesible.
  Por eso, si traspasa el producto a otra persona entreguele también el manual de instrucciones.

Símbolos

En este manual de instrucciones se emplean los siguientes símbolos y advertencias:

¡PELIGRO!

Peligro derivado de un foco de peligro general que puede tener como consecuencia lesiones graves o la muerte.

¡PELIGRO!

Peligro de electrocución, que puede tener como consecuencia lesiones graves o la muerte.

¡ADVERTENCIA!

Peligro de lesiones o de otros riesgos para la salud.

¡ATENCIÓN!

Este símbolo indica que existe peligro de daños materiales.

Este símbolo señala información y recomendaciones útiles.

Presentación de las indicaciones:

Este símbolo remite a figuras, aquí a la Figura A.

Este símbolo insta a realizar una acción.

Ámbito de aplicación

El aparato y los componentes contenidos en el volumen de suministro están diseñados para su uso en el ámbito privado y solo pueden utilizarse:

• Para limpiar estanques de jardín con y sin peces
• conforme a lo especificado en los datos técnicos

Sobre el aparato rigen las siguientes restricciones:

• No es apto para su uso industrial o comercial
• No apto para su uso en estanques de baño

Seguridad

Este aparato puede conllevar peligro para las personas y las cosas si se utiliza de forma indebida o no conforme con su finalidad de uso o si no se respetan las indicaciones de seguridad.

Para su seguridad

• Mantenga el embalaje y las piezas pequeñas del producto lejos del alcance de los niños y de las personas que no son conscientes de sus acciones, puesto que su manipulación puede entrañar riesgos (¡peligro de asfixia!). Mantenga el aparato alejado de los animales.
• Este aparato no debe ser utilizado por personas (incluidos niños) con alguna disminución física, sensorial o mental, o bien sin experiencia o sin el conocimiento suficiente, a menos que sean vigiladas por otra persona responsable de su seguridad o hayan sido instruidas por ésta en el uso del aparato. Vigile a los niños para impedir que jueguen con el aparato.
  · Solo para mercados europeos:

Este aparato puede ser utilizado por niños a partir de 8 años, siempre y cuando lo hagan bajo supervisión o se les haya instruido sobre la manipulación segura del aparato y sobre sus posibles riesgos. No deje que los niños jueguen con el aparato. La limpieza y el mantenimiento del aparato no pueden ser realizados por niños, a menos que sean mayores de 8 años y lo hagan bajo supervisión.

• El aparato funciona con una bomba y un esterilizador UV (incluidos en el volumen de suministro).
  Lea detenidamente el manual de instrucciones de estos componentes, en especial los capítulos de seguridad, puesta en marcha, manejo y mantenimiento.
• Antes de poner en marcha el aparato realice un examen visual para asegurarse de que no presenta daños.
• No utilice el aparato si no funciona debidamente o si presenta algún daño.

· Realice solo los trabajos descritos en este manual.
- No realice nunca modificaciones técnicas en el aparato.
- Utilice únicamente accesorios y recambios originales para el aparato.

- Con el esterilizador UVC montado, la distancia de seguridad del aparato con el agua debe ser de al menos 2 m.

Puesta en marcha

Retirar la tapa del contenedor del filtro (☒A)

1. Abra los seis cierres (☒A①).
2. Retire la tapa del contenedor del filtro (☒A2).
3. Retire todos los componentes del contenedor del filtro.

Montar la boquilla de retrolavado (☒B)

1. Coloque la junta plana ② en la boquilla de retrolavado ①.
2. Encaje la boquilla de retrolavado en el contenedor del filtro desde el interior a través del orificio.
3. Fije la boquilla de retrolavado con la tuerca racor ③.
4. Coloque la junta plana ④ en el tapón de cierre ⑤.
5. Cierre la boquilla de retrolavado con el tapón de cierre.

Montar el esterilizador UVC (☒C)

1. Coloque una junta plana ③ en cada rosca del esterilizador UVC ④.
2. Enganche el esterilizador UVC al contenedor del filtro encajándolo en los orificios.
3. Fije el esterilizador UVC por el lado izquierdo con la tuerca racor ①.
4. Fije el esterilizador UVC por el lado derecho con el tapón de cierre ②.

Utilice la llave incluida en el volumen de suministro para montar la tuerca racor y el tapón de cierre.

Montar el racor de manguera (☒D)

1. Coloque la tuerca racor ③ en el racor de manguera ②.
2. Coloque la junta ① en la tuerca racor.
3. Atornille el racor de manguera con la tuerca racor en el esterilizador UVC.

Colocar el filtro (☒E)

1. Compruebe el asiento correcto de la junta ⑤ en el elemento filtrante ①.
2. Compruebe el asiento correcto de la junta ⑥ en el contenedor de prefiltro ③.
3. Llene los dos cestos filtrantes ② con una bolsa de EHEIM FILTERBIO ⑦ cada uno y enjuáguelos con agua corriente.

Asegúrese de no llenar en exceso los cestos filtrantes.

1. Coloque los elementos filtrantes en la carcasa del filtro por este orden:

① Elemento filtrante con esponja filtrante
② Cestos filtrantes con EHEIM FILTERBIO ⑦
③ Contenedor de prefiltro
④ Estera de prefiltro azul

1. Vuelva a colocar la tapa del contenedor del filtro en el contenedor del filtro y cierre los seis cierres.

Montar la conexión de la bomba (☒H)

1. Enrosque el racor de manguera en la bomba.
2. Conecte el racor de manguera de la bomba y el racor de manguera del esterilizador UVC con la manguera corrugada.

Recomendamos fijar las mangueras con pinzas.

Conectar el tubo de salida (opcional)

Opcionalmente puede montar un tubo de alargo (∅ aprox. 75 mm) en el tubo de salida.

Operación

¡PELIGRO! ¡Peligro de electrocución!

- Con el esterilizador UVC montado, la distancia de seguridad del aparato con el agua debe ser de al menos 2 m.

¡PELIGRO!

Lea detenidamente el manual de instrucciones del esterilizador UVC y de la bomba, en especial los capítulos de seguridad, puesta en marcha y manejo.

1. Coloque el filtro en la orilla del estanque (☒H).
2. Coloque la bomba en el estanque lo más horizontal que pueda sobre una base estable, de modo que la carcasa del filtro de la bomba quede cubierta por agua como mínimo 20 cm. Tenga en cuenta la profundidad máxima de inmersión (ver datos técnicos).

Conectar la bomba y el esterilizador UV

1. Inserte los enchufes correspondientes en la toma de corriente. Atención: ¡La bomba se pone inmediatamente en marcha!

Desconectar la bomba y el esterilizador UV

1. Extraiga los enchufes correspondientes de la toma de corriente.

Mantenimiento

¡PELIGRO! ¡Peligro de electrocución!

- Antes de limpiar el aparato extraiga siempre los enchufes de la bomba y del esterilizador UV de la toma de corriente.

¡PELIGRO!

- Lea detenidamente el manual de instrucciones del esterilizador UVC y de la bomba, en especial los capítulos de seguridad y mantenimiento.

¡ATENCIÓN! Peligro de daños materiales.

- No utilice productos de limpieza agresivos ni objetos duros para realizar las tareas de limpieza.

En los siguientes apartados se describen los trabajos de mantenimiento necesarios para garantizar un funcionamiento óptimo y sin incidencias del aparato. Un mantenimiento adecuado alarga la vida útil del filtro de recirculación y garantiza su correcto funcionamiento durante mucho tiempo.

Indicador de suciedad (☒F)

El filtro de recirculación dispone de un indicador de suciedad. Controle el nivel de suciedad cada 4 semanas aproximadamente.

- Limpie el filtro de recirculación cuando la zona roja del flotador se haga visible.

La bomba debe estar encendida para que se indique correctamente el grado de suciedad.

Limpieza

1. Extraiga siempre primero los enchufes de la bomba y del esterilizador UV.
2. Abra los seis cierres y extraiga la tapa del contenedor del filtro (☒A).
3. Extraiga todos los filtros de la carcasa (☒E).
4. Limpie todos los filtros con agua corriente fría.
5. Limpie el interior del contenedor del filtro con un chorro de agua.
6. Vuelva a introducir los filtros en el orden inverso y cierre el contenedor del filtro (☒E).

Cambio de la esponja filtrante

Consejo de mantenimiento

Después de cada 2 - 3 limpiezas, se tienen que cambiar las esponjas filtrantes. Para mantener el efecto bacteriológico del filtro, solo se pueden sustituir cuatro esponjas en momentos distintos cada vez.

1. Gire el alojamiento ① de la esponja filtrante ② a la derecha (☒G0).
2. Tire de la esponja filtrante hacia abajo para extraerla del elemento filtrante (☒G2).
3. Retire la esponja filtrante del alojamiento.
4. Coloque la nueva esponja filtrante en el alojamiento.
5. Hágalo siguiendo los pasos descritos en orden inverso.

Subsanación de fallos

¡PELIGRO! ¡Peligro de electrocución!

- Antes de subsanar ningún fallo extraiga el enchufe de red.

Fallo Posible causa Solución

La eficacia de filtrado dismi-nuye	Los filtros están sucios ▶ Limpie el filtro
	La bomba está sucia ▶ Limpie la carcasa del filtro de la bomba (ver manual de instrucciones de la bomba)

Si se produce cualquier otro fallo póngase en contacto con el servicio técnico de EHEIM.

Datos técnicos

LOOPpro 18000 26000 38000
Modelo 5217 5218 5219
Bomba	FLOW5000	FLOW6500	FLOW6500
Esterilizador UV-C	CLEARUVC-24	CLEARUVC-36	CLEARUVC-60
Dimensiones con esterilizador UVC (L×B×H)	750×640×335 mm	750×640×435 mm	750×640×435 mm
Salida del agua	∅ 75 mm
Temperatura del medio	+4°C – +35°C

Encontrará los datos técnicos de la bomba y del esterilizador UV en los respectivos manuales de instrucciones.
