Märke	EHEIM
Modell	LOOPpro 18000
Produkttyp	Vattenfilter för prydnadsdamm
Mått (L × B × H) med UVC-klarerare	750 × 640 × 335 mm
Vattenutlopp	∅ 75 mm
Omgivningstemperatur	+4 °C till +35 °C
Pump ingår	EHEIM FLOW5000
UVC-klarerare ingår	EHEIM CLEARUVC-24
Antal filterkorgar	2 korgar med EHEIM FILTERBIO
Filtersvamp	Filterpatron med svamp
Förfilter	Förfilterkärl med blå kudde
Backspolningsfunktion	Inbyggd backspolningsmunstycke
Säkerhetsavstånd (UVC-klarerare)	Minst 2 meter
Minsta nedsänkningsdjup	20 cm ovanför höljet
Rekommenderat underhåll	Kontrollera var 4:e vecka, rengör om röd flottör syns
Byte av svampar	Var 2-3 tvättar, byt i set om 4
Förvaring och övervintring	Rengör och förvara frostfritt
Reservdelar	Se sidan 3 i den fullständiga manualen
Elsäkerhet	Koppla ur före underhåll
Endast för privat bruk	Använd inte för kommersiella eller industriella ändamål

Vanliga frågor - LOOPpro 18000 EHEIM

Hur installerar man backspolningsmunstycket?

Sätt den platta tätningen på munstycket, för sedan in den från insidan genom kärlöppningen. Fäst med kopplingsmuttern och stäng med avstängningspluggen försedd med tätningsbricka.

Vilket är det minsta nedsänkningsdjupet för pumpen?

Pumpen måste placeras horisontellt på en fast yta, med filterhöljet täckt av minst 20 cm vatten. Följ alltid det maximala nedsänkningsdjupet som anges i tekniska specifikationer.

Hur rengör man filtret?

Koppla ur apparaten, öppna klämmorna, ta bort filtren och rengör dem under rinnande kallt vatten. Rengör även insidan av kärlet med vattenstråle. Sätt tillbaka i omvänd ordning.

Hur ofta ska filtersvamparna bytas?

Det rekommenderas att byta svampar efter 2-3 tvättar. För att bibehålla bakteriologisk effektivitet, byt fyra svampar åt gången med förskjutning.

Vilka är farosymbolerna i manualen?

Symbolerna inkluderar FARA (allmän fara eller elstöt), VARNING (risk för personskada) och FÖRSIKTIGHET (risk för materiella skador).
De åtföljs av explicita signalord.

Hur monterar man UVC-klareraren?

Placera tätningsskivor på klarerarens skruvstänger, för in den från insidan av kärlet, fäst till vänster med kopplingsmuttern och till höger med avstängningspluggen. Använd medföljande nyckel.

Vad gör man om filtreringskapaciteten minskar?

Kontrollera om filtren är igensatta: rengör filtret. Om problemet kvarstår, rengör pumpens filterhus (se pumpmanual). Annars kontakta EHEIMs kundtjänst.

Är denna apparat lämplig för naturpooler?

Nej, apparaten är endast avsedd för prydnadsdammar (med eller utan fisk). Den är inte lämplig för naturpooler eller för kommersiellt eller industriellt bruk.

Hur övervintrar man filtret?

Rengör apparaten noggrant, förvara den sedan frostfritt. Följ avstängningsinstruktionerna i manualen.

Var hittar jag reservdelar?

Reservdelar listas på sidan 3 i den fullständiga manualen. Använd endast originaldelar från EHEIM.

BRUKSANVISNING LOOPpro 18000 EHEIM

Tilsmudsningsindikator (☒F)

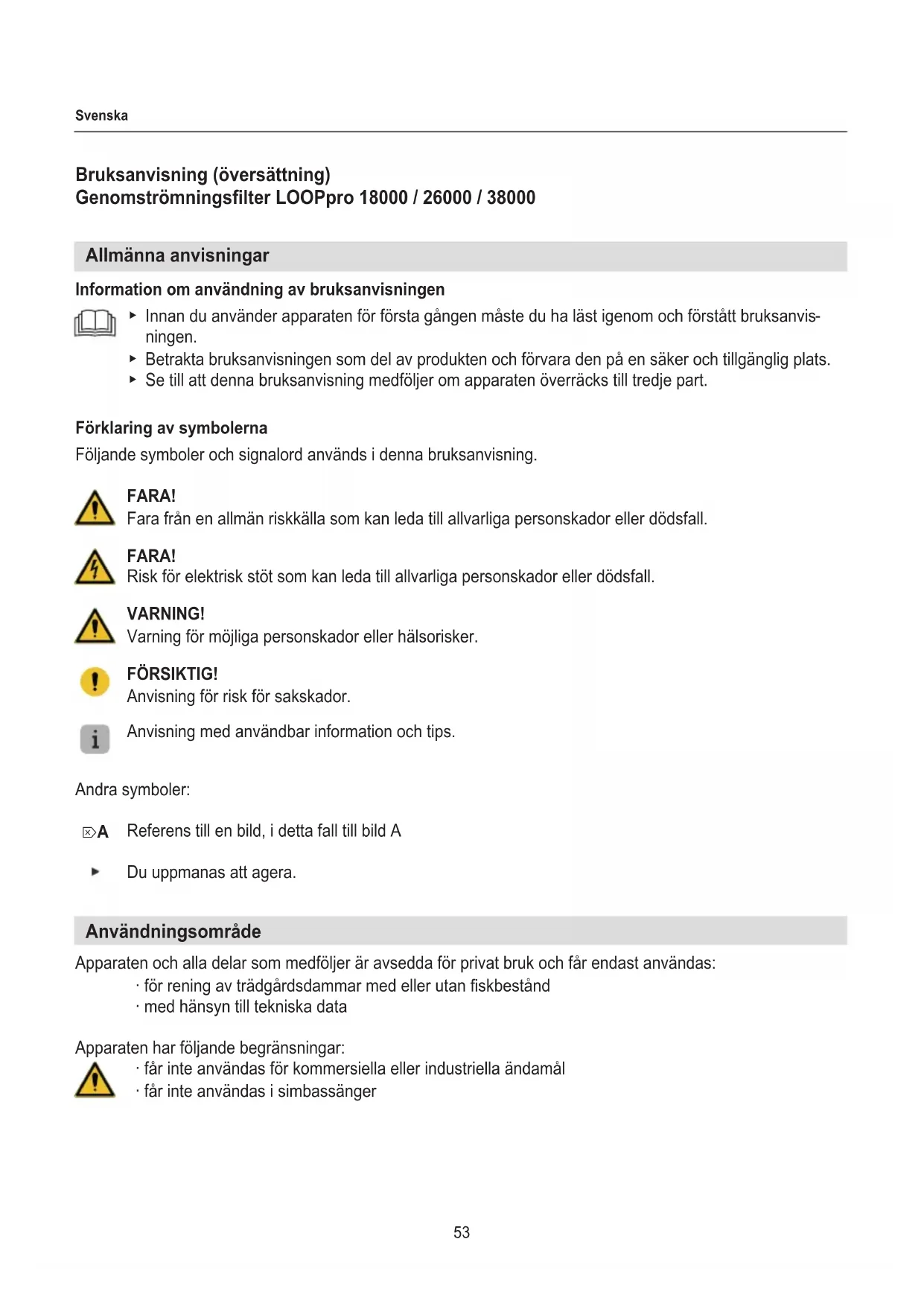

Bruksanvisning (översättning)

Genomströmningsfilter LOOPpro 18000 / 26000 / 38000

Allmänna anvisningar

Information om användning av bruksanvisningen

• Innan du använder apparaten för första gången måste du ha läst igenom och förstått bruksanvisningen.
  ▶ Betrakta bruksanvisningen som del av produkten och förvara den på en säker och tillgänglig plats.
  Se till att denna bruksanvisning medföljer om apparaten överräcks till tredje part.

Förklaring av symbolerna

Följande symboler och signalord används i denna bruksanvisning.

FARA!

Fara från en allmän riskkälla som kan leda till allvarliga personskador eller dödsfall.

FARA!

Risk för elektrisk stöt som kan leda till allvarliga personskador eller dödsfall.

WARNING!

Varning för möjliga personskador eller hälsorisker.

FÖRSIKTIG!

Anvisning för risk för sakskador.

Anvisning med användbar information och tips.

Andra symboler:

☒A Referens till en bild, i detta fall till bild A

Du uppmanas att agera.

Användningsområde

Apparaten och alla delar som medföljer är avsedda för privat bruk och får endast användas:

· för rening av trädgårdsdammar med eller utan fiskbestånd
· med hänsyn till tekniska data

Apparaten har följande begränsningar:

• får inte användas för kommersiella eller industriella ändamål
• får inte användas i simbassänger

Säkerhet

Apparaten kan ge upphov till risker för människor och sakvärden om den används felaktigt eller i strid med användningsändamålet, eller om säkerhetsföreskrifterna inte följs.

För din säkerhet

• Se till att apparatens förpackning och smådelar hålls utom räckhåll för barn och personer som inte är medvetna om sitt agerande. Förpackningen och smådelarna kan utgöra en fara (risk för kvävning). Förvaras utom räckhåll för djur.
• Denna apparat får inte användas av person (inkl. barn) nedsatt fysisk, sensorisk eller mental för-måga eller brist på erfarenhet och kunskap, såvida de inte hålls under uppsikt eller en person som är ansvarig för deras säkerhet instruerar dem i hur de använder apparaten säkert samt om de risker som kan uppstå. Barn måste övervakas för att säkerställa att de inte leker med apparaten.
  · Endast för europeiska marknader:
  Denna apparat kan användas av barn som är 8 år förutsatt att de hålls under uppsikt eller instrueras i hur de använder apparaten säkert samt om de risker som kan uppstå. Barn får inte leka med apparaten. Barn får inte genomföra rengöring eller underhåll såvida de inte har uppnått 8 års ålder och hålls under uppsikt.
• Apparaten drivs med en bifogad pump och en UVC-renare. Beakta bruksanvisningen, särskilt kapitlen om säkerhet, drifttagning, användning och underhåll av dessa komponenter!
• Utför en visuell kontroll före användning för att kontrollera att apparaten är intakt.
• Använd inte apparaten om den inte fungerar på avsett vis eller om den har skadats.
• Utför endast sådana arbeten som beskrivs i denna bruksanvisning.
• Utför aldrig några tekniska ändringar på apparaten.
• Använd endast originalreservdelar och -tillbehör för apparaten.

- När UVC-renaren är monterad måste säkerhetsavständet från apparaten till vattnet uppgå till minst 2 m.

Ta apparaten i drift

Ta av filterbehållarlocket (☒A)

1. Öppna alla sex spärrar (☒A①).
2. Lyft av filterbehållarlocket från filterbehållaren (☒A②).
3. Ta ut alla komponenter ur filterbehållaren.

Montera återspolningsröret (☒B)

1. Sätt den flata packningen ② på återspolningsröret ①.
2. Sätt in återspolningsröret i öppningen i filterbehållaren från insidan.
3. Fäst återspolningsröret med överfallsmuttern ③.
4. Lägg in tätningsplattan ④ i pluggen ⑤.
5. Stäng till återspolningsröret med pluggen.

Montera UVC-renaren (☒C)

1. Sätt en tätningsbricka ③ på de båda gängorna på UVC-renaren ④.
2. Sätt in UVC-renaren i öppningen i filterbehållaren.
3. Fäst UVC-renaren på vänster sida med överfallsmuttern ①.
4. Fäst UVC-renaren på höger sida med med pluggen ②.

Använd den medföljande nyckeln för att montera överfallsmuttern och pluggen.

Montera slangnippeln (☒D)

1. Skjut överfallsmuttern ③ på slangnippeln ②.
2. Lägg in packningen ① i överfallsmuttern.
3. Skruva fast slangnippeln på UVC-renaren med överfallsmuttern.

Lägga in filter (☒E)

1. Kontrollera att packningen ⑤ sitter rätt i filterinsatsen ①.
2. Kontrollera att packningen ⑥ sitter rätt i förfilterträget ③.
3. Fyll de båda filterkorgarna ② med vardera en påse EHEIM FILTERBIO ⑦ och spola dem under rinnande vatten.

Se till att filterkorgarna inte överfylls!

1. Lägg in filtren i filterhuset i följande ordningsföljd:

① Filterinsats med filtersvampar
② Filterkorgar med EHEIM FILTERBIO ⑦
③ Förfiltertråg
④ Blå förfiltermatta

1. Sätt filterbehållarlocket på filterbehållaren igen och stäng till alla sex spärrar.

Montera anslutningen till pumpen (☒H)

1. Skruva in slangnippeln i pumpen.
2. Anslut pumpens slangnippel och slangnippeln på UVC-renaren till spiralslangen.

Vi rekommenderar att slangarna fixeras med slangklämmor.

Ansluta utloppsröret (tillval)

Som tillval kan ett förlängningsrör (∅ ca 75 mm) monteras på utloppsröret.

Använda apparaten

FARA! Elektrisk stöt!

- När UVC-renaren är monterad måste säkerhetsavståndet från apparaten till vattnet uppgå till minst 2 m.

FARA!

- Beakta bruksanvisningen till UVC-renaren och pumpen, särskilt kapitlen om säkerhet, drifttagning och användning!

1. Placera filtret vid dammens kant (☒H).
2. Ställ pumpen på en fast yta i dammen så vågrätt som möjligt så att pumpets filterhus täcks med minst 20 cm vatten. Beakta max. tillåtet nedsänkningsdjup (se Tekniska data).

Slå på pumpen och UVC-renaren

1. Anslut stickkontakterna till stickuttagen.

Obs! Pumpen startar genast!

Slå ifrån pumpen och UVC-renaren

1. Dra ut stickkontakterna ur stickuttagen.

Underhåll

FARA! Elektrisk stöt!

- Dra ut stickkontakten till pumpen och till UVC-renaren inför underhåll.

FARA!

▶ Beakta bruksanvisningen till UVC-renaren och pumpen, särskilt kapitlen om säkerhet och underhåll!

FÖRSIKTIG! Risk för sakskador.

- Använd inga hårda föremål eller aggressiva rengöringsmedel vid rengöring.

I nedanstående avsnitt beskrivs underhållsarbeten som krävs för en optimal och störningsfri drift.

Regelbundet underhåll förlänger livslängden och garanterar att genomströmningsfiltret fungerar under längre tid.

Nedsmutsningsindikering (☒F)

Genomströmningsfiltret har en nedsmutsningsindikering. Kontrollera nedsmutsningsindikeringen ungefär var 4:e vecka.

- Rengör genomströmningsfiltret när det röda segmentet på flottören syns.

Tänk på att pumpen måste ha slagits på för att nedsmutsningen ska visas tillförlitligt.

Rengöra

1. Dra ut stickkontakten till pumpen och till UVC-renaren.
2. Öppna alla sex spärrar och ta av filterbehållarlocket (☒A).
3. Ta ut alla filter ur huset (☒E).
4. Rengör alla filter under rinnande kallt vatten.
5. Rengör filterbehållarens inre med en vattenstråle.
6. Lägg tillbaka filtren i omvänd följd och stäng sedan till filterbehållaren (☒E).

Byta ut filtersvamparna

Underhållsrekmendation

Efter varannan eller var 3:e rengöring ska filtersvamparna bytas ut. För att den bakteriologiska filterverkan ska behållas får endast fyra svampar bytas ut om vartannat.

1. Vrid fästet ① för filtersvampen ② åt höger (☒G∅).
2. Dra ut filtersvampen ur filterinsatsen neråt (☒G∅).

3. Dra av filtersvampen från fästet.

4. Sätt den nya filtersvampen på fästet.

5. Montera filtersvampen i omvänd följd.

Åtgärda störningar

FARA! Elektrisk stöt!

- Dra alltid ut stickkontakten innan störningar åtgärdas.

Störning Möjlig orsak Åtgärd

Filterprestandan avtar Filtren nedsmutsade ▶ Rengör filtren

Pumpen nedsmutsad ▶ Rengör pumpens filterhus (se Bruksanvisning för pumpen)

Kontakta EHEIM Service vid andra störningar.

Tekniska data

LOOPpro 18000 26000 38000
Typ 5217 5218 5219
Pump FLOW5000 FLOW6500 FLOW6500
UVC-renare	CLEARUVC-24	CLEARUVC-36	CLEARUVC-60
Mätt inkl. UVC-renare (L × B × H)	750 × 640 × 335 mm	750 × 640 × 435 mm	750 × 640 × 435 mm
Vattenutlopp	∅ 75 mm
Medietemperatur	+4 °C – +35 °C

i

Tekniska data för pumpen och UVC-renaren finns i tillhörande bruksanvisningar.

Ta apparaten ur drift

Lagra och övervintra

1. Rengör apparaten
2. Lagra apparaten på en frostsäker plats.

Avfallshantera apparaten

Beakta gällande lagstadgade föreskrifter när apparaten ska avfallshanteras.

Enligt detta direktiv får utrustningen inte kastas bland hushållssoporna. Utrustningen ska lämnas in till en kommunal återvinningsstation utan kostnad. Produktförpackningen består av återvinningsbara material. Avfallshantera dem på ett miljövänligt sätt och lämna in dem för materialåtervinning.

Reservdelar

Se sid. 3.
