LOOPpro 18000 - Filtro de água EHEIM - Manual de utilização gratuito

Marca	EHEIM
Modelo	LOOPpro 18000
Tipo de produto	Filtro de água para lago ornamental
Dimensões (C × L × A) com clarificador UVC	750 × 640 × 335 mm
Saída de água	∅ 75 mm
Temperatura do ambiente	+4 °C a +35 °C
Bomba incluída	EHEIM FLOW5000
Clarificador UVC incluído	EHEIM CLEARUVC-24
Número de cestos filtrantes	2 cestos com EHEIM FILTERBIO
Esponja de filtração	Cartucho filtrante com esponja
Pré-filtro	Bacia de pré-filtro com almofada azul
Função de retrolavagem	Bocal de retrolavagem integrado
Distância de segurança (clarificador UVC)	Pelo menos 2 metros
Profundidade mínima de imersão	20 cm acima do invólucro
Manutenção recomendada	Verificar a cada 4 semanas, limpar se o flutuador vermelho estiver visível
Substituição das esponjas	A cada 2-3 lavagens, substituir em lotes de 4
Armazenamento e invernada	Limpar e armazenar em local protegido do gelo
Peças de reposição	Ver página 3 do manual completo
Segurança elétrica	Desconectar antes da manutenção
Uso privado apenas	Não utilizar para fins comerciais ou industriais

Perguntas frequentes - LOOPpro 18000 EHEIM

Como instalar o bocal de retrolavagem?

Insira o anel plano no bocal, depois introduza-o pelo interior através da abertura do tanque. Fixe com a porca de conexão e feche com a tampa de fechamento com a junta de vedação.

Qual é a profundidade mínima de imersão para a bomba?

A bomba deve ser colocada horizontalmente em uma superfície sólida, com o invólucro do filtro coberto por pelo menos 20 cm de água. Respeite sempre a profundidade máxima de imersão indicada nas especificações técnicas.

Como limpar o filtro?

Desconecte o aparelho, abra os clipes, remova os filtros e limpe-os em um jato de água fria. Limpe também o interior do tanque com jato de água. Monte novamente na ordem inversa.

Com que frequência devem ser substituídas as esponjas de filtração?

Recomenda-se substituir as esponjas após 2 a 3 lavagens. Para manter a eficácia bacteriológica, substitua quatro esponjas de cada vez de forma alternada.

Quais são os símbolos de perigo no manual?

Os símbolos incluem PERIGO (perigo geral ou eletrocussão), ATENÇÃO (risco de ferimento) e AVISO (risco de danos materiais).
Eles são acompanhados de palavras-sinal explícitas.

Como montar o clarificador UVC?

Coloque discos de vedação nas hastes do parafuso do clarificador, insira-o pelo interior do tanque, fixe à esquerda com a porca de conexão e à direita com a tampa de fechamento. Use a chave fornecida.

O que fazer se a capacidade de filtração diminuir?

Verifique se os filtros estão sujos: limpe o filtro. Se o problema persistir, limpe o invólucro do filtro da bomba (consulte o manual da bomba). Caso contrário, entre em contato com a assistência técnica EHEIM.

Este aparelho é adequado para piscinas naturais?

Não, o aparelho foi projetado apenas para lagos ornamentais (com ou sem peixes). Não é adequado para piscinas naturais nem para uso comercial ou industrial.

Como armazenar o filtro no inverno?

Limpe cuidadosamente o aparelho e armazene-o em local protegido do gelo. Siga as instruções de desativação no manual.

Onde posso encontrar as peças de reposição?

As peças de reposição estão listadas na página 3 do manual completo. Use apenas peças originais EHEIM.

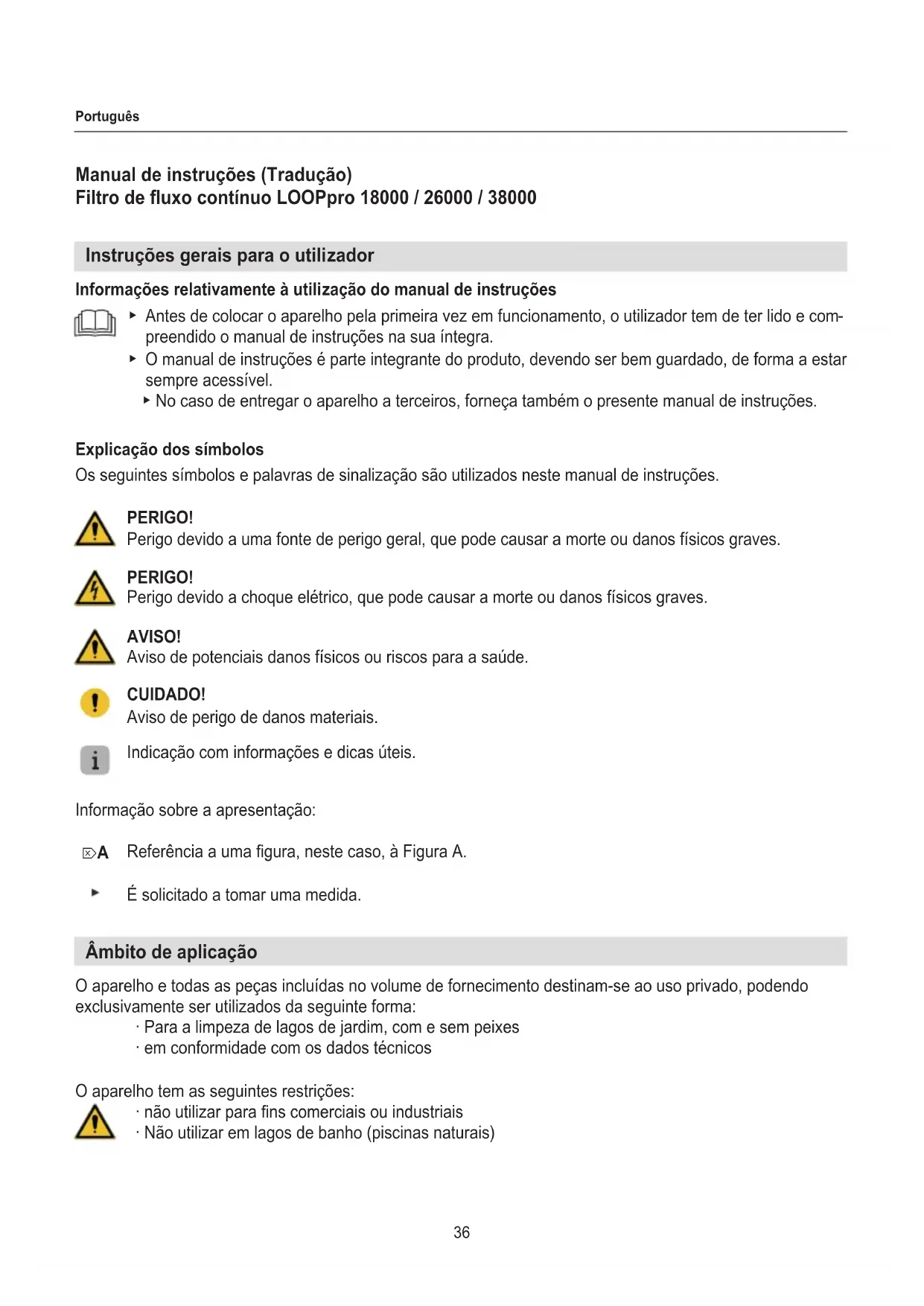

MANUAL DE UTILIZADOR LOOPpro 18000 EHEIM

pt Manual de instruções

Manual de instruções (Tradução)

Filtro de fluxo contínuo LOOPpro 18000 / 26000 / 38000

Instruções gerais para o utilizador

Informações relativamente à utilização do manual de instruções

• Antes de colocar o aparelho pela primeira vez em funcionamento, o utilizador tem de ter lido e compreendido o manual de instruções na sua íntegra.
• O manual de instruções é parte integrante do produto, devendo ser bem guardado, de forma a estar sempre acessível.
• No caso de entregar o aparelho a terceiros, forneça também o presente manual de instruções.

Explicação dos símbolos

Os seguintes símbolos e palavras de sinalização são utilizados neste manual de instruções.

PERIGO!

Perigo devido a uma fonte de perigo geral, que pode causar a morte ou danos físicos graves.

PERIGO!

Perigo devido a choque elétrico, que pode causar a morte ou danos físicos graves.

AVISO!

Aviso de potenciais danos físicos ou riscos para a saúde.

CUIDADO!

Aviso de perigo de danos materiais.

Indicação com informações e dicas úteis.

Informação sobre a apresentação:

Referência a uma figura, neste caso, à Figura A.

É solicitado a tomar uma medida.

Âmbito de aplicação

O aparelho e todas as peças incluídas no volume de fornecimento destinam-se ao uso privado, podendo exclusivamente ser utilizados da seguinte forma:

• Para a limpeza de lagos de jardim, com e sem peixes
  · em conformidade com os dados técnicos

O aparelho tem as seguintes restrições:

• não utilizar para fins comerciais ou industriais
• Não utilizar em lagos de banho (piscinas naturais)

Segurança

Uma utilização incorreta do aparelho ou uma utilização não de acordo com a sua finalidade, ou o incumprimento das instruções de segurança, pode resultar em perigos para as pessoas e bens materiais.

Para a sua segurança

• Mantenha a embalagem do aparelho e peças pequenas afastadas de crianças ou de pessoas que não tenham consciência dos seus atos, visto que pode representar um perigo (perigo de asfixia!). Mantenha-a também afastada de animais.
• Este aparelho não se destina à utilização por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou com experiência e conhecimentos insuficientes, a não ser que estejam a ser supervisionadas ou tenham sido instruídas acerca da utilização do mesmo por parte de uma pessoa responsável pela sua segurança. As crianças devem ser supervisionadas para garantir que não brinquem com o aparelho.
• Apenas para mercados europeus:
  Este aparelho pode ser utilizado por crianças com mais de 8 anos de idade, desde que tenham recebido supervisão ou instruções relativas à utilização do aparelho de uma forma segura e compreenderem os perigos envolvidos. As crianças não podem brincar com o aparelho. A limpeza e manutenção não devem ser efetuadas por crianças, a menos que tenham, pelo menos, 8 anos de idade e sejam supervisionadas.
• O aparelho é operado com uma bomba juntamente fornecida e um clarificador UVC. Respeite o manual de instruções, particularmente os capítulos de segurança, colocação em funcionamento, operação e manutenção destes componentes!
• Antes de qualquer utilização, efetue uma inspeção visual e certifique-se de que o aparelho não apresenta danos.
• Não utilize o aparelho caso não esteja a funcionar corretamente ou esteja danificado.
• Execute apenas os trabalhos descritos no presente manual.
  · Nunca efetue alterações técnicas no aparelho.
• Utilize exclusivamente peças de substituição e acessórios originais para o aparelho.
• Com o clarificador UVC montado, a distância de segurança entre o aparelho e a água deve ser de pelo menos 2 m.

Colocação em funcionamento

Retirar a tampa do recipiente do filtro (☒A)

1. Abra todos os seis clips de fecho (☒A0).
2. Levante a tampa do recipiente do filtro (☒A∅).
3. Retire todos os componentes do recipiente do filtro.

Montar apoios da contra lavagem (☒B)

1. Coloque a junta plana ② nos apoios da contra lavagem ①.
2. Passe os apoios da contra lavagem por dentro, pela abertura do recipiente do filtro.
3. Fixar os apoios da contra lavagem com a porca de capa ③.
4. Coloque o disco de vedação ④ no tampão de fecho ⑤.
5. Feche os apoios da contra lavagem com o tampão de fecho.

Montar o clarificador UVC (☒C)

1. Coloque um anel de vedação ③ em cada uma das duas roscas do clarificador UVC ④.
2. Passe o clarificador UVC pelas aberturas do recipiente do filtro.
3. Fixe o clarificador UVC no lado esquerdo com a porca de capa ①.
4. Fixe o clarificador UVC no lado direito com o tampão de fecho ②.

Utilize a chave incluída no volume de fornecimento para montar a porca de capa e o tampão de fecho.

Montar o adaptador do tubo flexível (☒D)

1. Empurre a porca de capa ③ para o adaptador do tubo flexível ②.
2. Coloque a vedação ① na porca de capa.
3. Aperte adaptador do tubo flexível com a porca de capa no clarificador UVC.

Colocar o filtro (☒E)

1. Verifique a posição correta da vedação ⑤ no elemento filtrante ①.
2. Verifique a posição correta da vedação ⑥ na bandeja de pré-filtro ③.
3. Encha ambos os cestos filtrantes ② cada um com um saco EHEIM FILTERBIO ⑦ e lave-os sob água corrente.

Certifique-se de que os cestos filtrantes não estão cheios em demasia!

1. Coloque os filtros na seguinte sequência na respetiva caixa:

① Elemento filtrante com esponjas filtrantes
② Cesto filtrante com EHEIM FILTERBIO ⑦
③ Bandeja de pré-filtro
④ Esteira de pré-filtro azul

1. Coloque novamente a tampa do recipiente do filtro e feche todos os seis clips de fecho.

Montar a ligação da bomba (☒H)

1. Aperte o adaptador do tubo flexível na bomba.
2. Ligue o adaptador do tubo flexível da bomba e o adaptador do tubo flexível no clarificador UVC com o tubo helicoidal.

Recomendamos a fixação dos tubos flexíveis com respetivas braçadeiras.

Opcionalmente, pode montar um tubo de extensão (∅ aprox. 75 mm) no tubo de saída.

Operação

PERIGO! Choque elétrico!

- Com o clarificador UVC montado, a distância de segurança entre o aparelho e a água deve ser de pelo menos 2 m.

PERIGO!

- Respeite o manual de instruções do clarificador UVC e da bomba, particularmente os capítulos de segurança, colocação em funcionamento e operação!

1. Instale o filtro na margem do lago (☒H).
2. Coloque a bomba no lago na posição mais horizontal possível, sobre uma superfície firme, de modo que a caixa do filtro da bomba esteja coberta por um mínimo de 20 cm de água. Tenha em atenção a profundidade máxima de imersão (consulte os dados técnicos).

Ligar a bomba e o clarificador UVC

Atenção: a bomba arranca imediatamente!

Desligar a bomba e o clarificador UVC

1. Desligue a respetiva ficha de rede da tomada de rede.

Manutenção

PERIGO! Choque elétrico!

- Desligue a ficha de rede da bomba e do clarificador UVC antes de quaisquer trabalhos de manu tenção.

PERIGO!

- Respeite o manual de instruções de instruções do clarificador UVC e da bomba, particularmente os capítulos de segurança e de manutenção!

CUIDADO! Danos materiais.

As secções que se seguem descrevem os trabalhos de manutenção necessários para um funcionamento otimizado e sem avarias. Uma manutenção regular prolonga a vida útil e assegura o funcionamento do filtro de fluxo contínuo durante um longo período de tempo.

Indicador de sujidade (☒F)

O filtro de fluxo contínuo possui um indicador de sujidade. Verifique a sujidade aproximadamente a cada 4 semanas.

- Limpe o filtro de fluxo contínuo quando a área vermelha do flutuador estiver visível.

Para uma indicação correta da sujidade, a bomba deve estar ligada.

Limpar

1. Desligue a ficha de rede da bomba e do clarificador UVC.
2. Abra todos os seis clips de fecho e retire a tampa do recipiente do filtro (☒A).
3. Retire todos os filtros da caixa (☒E).
4. Limpe todos os filtro sob água corrente fria.
5. Limpe o espaço interior do recipiente do filtro com um jato de água.
6. Insira novamente os filtros na ordem inversa e feche o recipiente do filtro. (☒E).

Substituir esponjas filtrantes

Recomendação de manutenção

Após cada 2. ^a – 3. ^a limpeza, as esponjas filtrantes devem ser substituídas. Para manter o efeito de filtro bacteriológico, só podem ser substituídas quatro esponjas de cada vez.

1. Vire o encaixe ① da esponja filtrante ② para a direita (☒G0).
2. Puxe a esponja filtrante para baixo no elemento filtrante (☒G2).
3. Puxe a esponja filtrante do encaixe.
4. Coloque a nova esponja filtrante no encaixe.
5. Volte a montar a esponja filtrante pela ordem inversa.

Eliminação de avarias

PERIGO! Choque elétrico!

▶ Desligue a ficha de rede antes de eliminar quaisquer avarias.

Avaria Possível causa Resolução

Redução da potência do filtro	Os filtros estão sujos	► Limpe os filtros
	Bomba suja ► Limpe a caixa do filtro da bomba(consulte o manual de instruções da bomba)

No caso de outras avarias, entre em contacto com a assistência técnica da EHEIM.

Dados técnicos

LOOPpro 18000 26000 38000
Tipo 5217 5218 5219
Bomba	FLOW5000	FLOW6500	FLOW6500
Clarificador UVC	CLEARUVC-24	CLEARUVC-36	CLEARUVC-60
Dimensões com clarificador UVC (C×L×A)	750×640×335 mm	750×640×435 mm	750×640×435 mm
Saída de água	∅ 75 mm
Temperatura do fluido	+4 °C – +35 °C

Os dados técnicos da bomba e do clarificador UVC podem ser consultados nos respetivos manuais de instruções.

Colocação fora de serviço

Armazenamento e inverno

1. Limpe o aparelho
2. Armazene o aparelho num local protegido contra geadas.

Eliminação

Na eliminação do aparelho, respeite as respetivas disposições legais aplicáveis.

O aparelho não pode ser recolhido como resíduos domésticos ou urbanos. O aparelho pode ser entregue gratuitamente em centros de recolha ou de reciclagem municipais. A embalagem do produto é reciclável. Elimine a mesma de forma ecológica num ponto de reciclagem.

Peças de substituição
