LOOPpro 18000 - Filtro acqua EHEIM - Manuale utente e istruzioni gratuiti

Marca	EHEIM
Modello	LOOPpro 18000
Tipo di prodotto	Filtro per laghetti ornamentali
Dimensioni (L × P × A) con chiarificatore UVC	750 × 640 × 335 mm
Scarico dell'acqua	∅ 75 mm
Temperatura ambiente	+4 °C a +35 °C
Pompa inclusa	EHEIM FLOW5000
Chiarificatore UVC incluso	EHEIM CLEARUVC-24
Numero di cestelli filtranti	2 cestelli con EHEIM FILTERBIO
Spugna filtrante	Cartuccia filtrante con spugna
Prefiltro	Vaschetta del prefiltro con cuscinetto blu
Funzione di controlavaggio	Ugello di controlavaggio integrato
Distanza di sicurezza (chiarificatore UVC)	Almeno 2 metri
Profondità di immersione minima	20 cm sopra il corpo
Manutenzione consigliata	Controllare ogni 4 settimane, pulire se il galleggiante rosso è visibile
Sostituzione delle spugne	Ogni 2-3 lavaggi, sostituire in lotti da 4
Stoccaggio e svernamento	Pulire e conservare al riparo dal gelo
Pezzi di ricambio	Vedere pagina 3 del manuale completo
Sicurezza elettrica	Scollegare prima della manutenzione
Solo per uso privato	Non utilizzare per scopi commerciali o industriali

Domande frequenti - LOOPpro 18000 EHEIM

Come installare l'ugello di controlavaggio?

Inserire la guarnizione piatta sull'ugello, quindi introdurlo dall'interno attraverso l'apertura del serbatoio. Fissare con il dado raccordo e chiudere con il tappo di chiusura dotato di rondella di tenuta.

Qual è la profondità di immersione minima per la pompa?

La pompa deve essere posizionata orizzontalmente su una superficie solida, con il corpo del filtro coperto da almeno 20 cm d'acqua. Rispettare sempre la profondità di immersione massima indicata nei dati tecnici.

Come pulire il filtro?

Scollegare l'apparecchio, aprire i clip, rimuovere i filtri e pulirli sotto un getto d'acqua fredda. Pulire anche l'interno del serbatoio con getto d'acqua. Rimontare in ordine inverso.

Con quale frequenza bisogna sostituire le spugne filtranti?

Si consiglia di sostituire le spugne dopo 2-3 lavaggi. Per mantenere l'efficacia batteriologica, sostituire quattro spugne alla volta in modo sfalsato.

Quali sono i simboli di pericolo nel manuale?

I simboli includono PERICOLO (pericolo generale o elettrocuzione), AVVERTENZA (rischio di lesioni) e ATTENZIONE (rischio di danni materiali).
Sono accompagnati da parole-segnale esplicite.

Come montare il chiarificatore UVC?

Posizionare i dischi di tenuta sulle viti del chiarificatore, inserirlo dall'interno del serbatoio, fissare a sinistra con il dado raccordo e a destra con il tappo di chiusura. Utilizzare la chiave fornita.

Cosa fare se la capacità di filtrazione diminuisce?

Verificare se i filtri sono sporchi: pulire il filtro. Se il problema persiste, pulire il corpo del filtro della pompa (vedere manuale pompa). Altrimenti, contattare il servizio assistenza EHEIM.

Questo apparecchio è adatto per piscine naturali?

No, l'apparecchio è progettato solo per laghetti ornamentali (con o senza pesci). Non è adatto per piscine naturali né per uso commerciale o industriale.

Come svernare il filtro?

Pulire accuratamente l'apparecchio, quindi conservarlo in un luogo al riparo dal gelo. Rispettare le istruzioni di messa fuori servizio nel manuale.

Dove posso trovare i pezzi di ricambio?

I pezzi di ricambio sono elencati a pagina 3 del manuale completo. Utilizzare solo pezzi originali EHEIM.

MANUALE UTENTE LOOPpro 18000 EHEIM

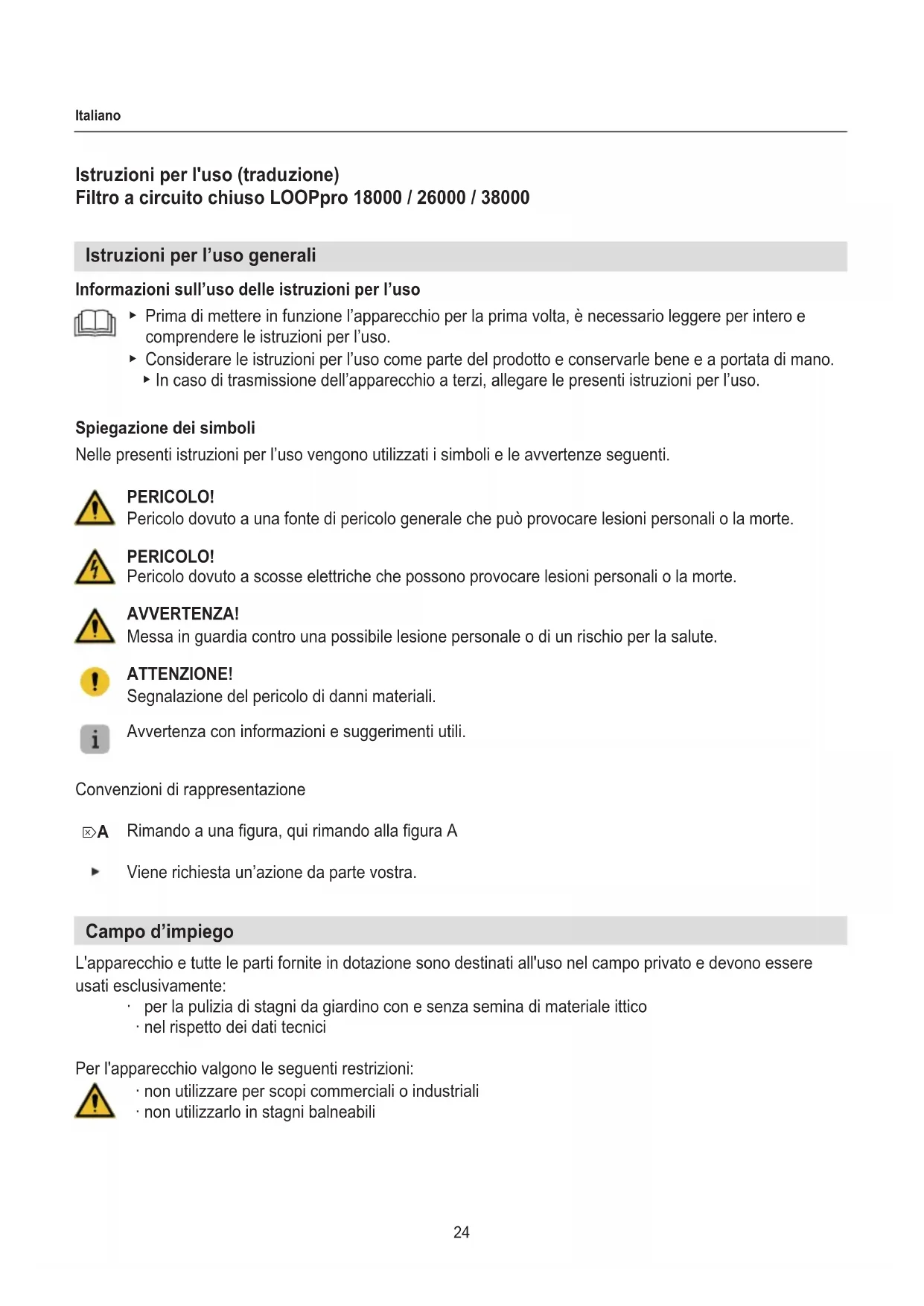

it Istruzioni per l'uso

Istruzioni per l'uso (traduzione)

Filtro a circuito chiuso LOOPpro 18000 / 26000 / 38000

Istruzioni per l'uso generali

Informazioni sull'uso delle istruzioni per l'uso

• Prima di mettere in funzione l'apparecchio per la prima volta, è necessario leggere per intero e comprendere le istruzioni per l'uso.
• Considerare le istruzioni per l'uso come parte del prodotto e conservarle bene e a portata di mano.
• In caso di trasmissione dell'apparecchio a terzi, allegare le presenti istruzioni per l'uso.

Spiegazione dei simboli

Nelle presenti istruzioni per l'uso vengono utilizzati i simboli e le avvertenze seguenti.

PERICOLO!

Pericolo dovuto a una fonte di pericolo generale che può provocare lesioni personali o la morte.

PERICOLO!

Pericolo dovuto a scosse elettriche che possono provocare lesioni personali o la morte.

AVVERTENZA!

Messa in guardia contro una possibile lesione personale o di un rischio per la salute.

ATTENZIONE!

Segnalazione del pericolo di danni materiali.

Avvertenza con informazioni e suggerimenti utili.

Convenzioni di rappresentazione

Rimando a una figura, qui rimando alla figura A

Viene richiesta un'azione da parte vostra.

Campo d'impiego

L'apparecchio e tutte le parti fornite in dotazione sono destinati all'uso nel campo privato e devono essere usati esclusivamente:

• per la pulizia di stagni da giardino con e senza semina di materiale ittico
  · nel rispetto dei dati tecnici

Per l'apparecchio valgono le seguenti restrizioni:

· non utilizzare per scopi commerciali o industriali
· non utilizzarlo in stagni balneabili

Sicurezza

Questo apparecchio può costituire un pericolo per persone o beni materiali se non viene utilizzato correttamente o secondo la finalità d'impiego oppure se le avvertenze di sicurezza non vengono osservate.

Per la vostra sicurezza

• Non lasciare l'imballaggio dell'apparecchio in mano a bambini o a persone che non sono coscienti delle loro azioni in quanto può essere fonte di pericoli (pericolo di soffocamento!). Tenere lontano dagli animali.
• Questo apparecchio non è destinato all'uso da parte di persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza, a meno che non siano sorvegliati o abbiano ricevuto istruzioni sull'uso dell'apparecchio da una persona responsabile della loro sicurezza. I bambini dovrebbero essere sorvegliati per assicurarsi che non giochino con l'apparecchio.
  · Solo per i mercati europei:
  Questo apparecchio può essere utilizzato da bambini a partire da 8 anni quando sono sotto supervisione o hanno ricevuto istruzioni per l'uso sicuro dell'apparecchio e comprendono i pericoli connessi. I bambini non possono giocare con l'apparecchio. Gli interventi di pulizia e manutenzione non possono essere eseguiti da bambini, a meno che non siano di età superiore agli 8 anni e che siano sorvegliati da un adulto.
• L'apparecchio viene fatto funzionare con una pompa fornita in dotazione e un depuratore UVC. Osservare le istruzioni per l'uso, in particolare i capitoli Sicurezza, Messa in funzione, Funzionamento e Manutenzione di questi componenti!
• Prima dell'utilizzo, effettuare un controllo visivo per assicurare che l'apparecchio non sia danneggiato.
  · Non utilizzare l'apparecchio se non funziona correttamente o se è danneggiato.
• Eseguire solo lavori che sono stati descritti nelle presenti istruzioni.
  · Non effettuare mai modifiche tecniche all'apparecchio.
• Utilizzare solo pezzi di ricambio e accessori originali per l'apparecchio.

- In caso di depuratore UVC montato, la distanza di sicurezza dell'apparecchio dall'acqua deve essere di almeno 2 m.

Messa in funzione

Rimuovere il coperchio del recipiente del filtro (☒A)

1. Aprire tutti e sei le clip di chiusura (☒A0).
2. Sollevare il coperchio del recipiente del filtro dal recipiente del filtro (☒A∅).
3. Rimuovere tutti i componenti dal recipiente del filtro.

Montare l'ugello di risciacquo (☒B)

1. Applicare la guarnizione piatta ② sull'ugello di risciacquo ①.
2. Inserire l'ugello di risciacquo dall'interno attraverso l'apertura nel recipiente del filtro.
3. Fissare l'ugello di risciacquo con il dado a risvolto ③.
4. Inserire il disco a tenuta ④ nel tappo ⑤.
5. Chiudere l'ugello di risciacquo con il tappo.

Montare il depuratore UVC (☒C)

1. Collocare un disco di tenuta alla volta ③ sulle due filettature del depuratore UVC ④.
2. Inserire il depuratore UVC attraverso le aperture nel recipiente del filtro.
3. Fissare il depuratore UVC sul lato sinistro con il dado a risvolto ①.
4. Fissare il depuratore UVC sul lato destro con il tappo ②.

Per il montaggio del dado a risvolto e del tappo, utilizzare la chiave inglese fornita in dotazione.

Montare il raccordo per tubo flessibile (☒D)

1. Far scorrere il dado a risvolto ③ sul raccordo per tubo flessibile ②.
2. Inserire la guarnizione ① nel dado a risvolto.
3. Con il dado a risvolto, avvitare il raccordo per tubo flessibile sul depuratore UVC.

Inserire il filtro (☒E)

1. Controllare il corretto montaggio della guarnizione ⑤ nella cartuccia filtrante ①.
2. Controllare il corretto montaggio della guarnizione ⑥ nella vasca di prefiltraggio ③.
3. Riempire i due cestelli del filtro ② con un sacchetto EHEIM FILTERBIO alla volta ⑦ e sciacquarli sotto acqua corrente.

Assicurarsi che i cestelli del filtro non siano riempiti eccessivamente!

1. Inserire i filtri nel corpo del filtro nel seguente ordine:
   ① Cartuccia filtrante con spugne filtranti
   ② Cestelli del filtro con EHEIM FILTERBIO ⑦
   ③ Vasca di prefiltraggio
   ④ Pannello di prefiltraggio blu

2. Riapplicare il coperchio del recipiente del filtro sul recipiente del filtro e chiudere tutte e sei le clip di chiusura.

Montare il raccordo della pompa (☒H)

1. Avvitare il raccordo per tubo flessibile nella pompa.
2. Collegare il raccordo per tubo flessibile della pompa e il raccordo per tubo flessibile al depuratore UVC con il tubo flessibile a spirale.

Consigliamo di fissare i tubi flessibili con cravatte fermatubi.

Collegare il tubo di uscita (opzionale)

Opzionalmente è possibile montare un tubo di prolunga (∅ ca. 75 mm) sul tubo di uscita.

Funzionamento

PERICOLO! Scossa elettrica!

- Con depuratore UVC montato, la distanza di sicurezza dell'apparecchio dall'acqua deve essere di almeno 2 m.

PERICOLO!

- Osservare le istruzioni per l'uso del depuratore UVC e della pompa, in particolare i capitoli Sicurezza, Messa in funzione e Funzionamento!

1. Installare il filtro sulla riva dello stagno (☒H).
2. Collocare la pompa nello stagno in posizione possibilmente orizzontale, su un fondo solido, in modo che il corpo del filtro della pompa sia coperto per almeno 20 cm con acqua. Fare attenzione alla massima profondità d'immersione (vedi Dati tecnici).

Accendere la pompa e il depuratore UVC

1. Inserire la spina rispettiva nella presa elettrica. Attenzione: la pompa si avvia immediatamente!

Spegnere la pompa e il depuratore UVC

1. Estrarre la spina rispettiva dalla presa elettrica.

Manutenzione

PERICOLO! Scossa elettrica!

- Prima di tutti i lavori di manutenzione, staccare la spina elettrica della pompa e del depuratore UVC.

PERICOLO!

- Osservare le istruzioni per l'uso del depuratore UVC e della pompa, in particolare i capitoli Sicurezza e Manutenzione!

ATTENZIONE! Danni materiali.

▶ Per la pulizia, non utilizzare oggetti duri o detergenti aggressivi.

Nelle sezioni successive sono descritti lavori di manutenzione che sono necessari per un funzionamento ottimale e privo di disturbi. Una manutenzione regolare prolunga la durata e assicura il funzionamento del filtro a circuito chiuso per un lungo periodo.

Indicatore di contaminazione (☒F)

Il filtro a circuito chiuso possiede un indicatore di contaminazione. Controllare la contaminazione all'incirca ogni 4 settimane.

- Pulire il filtro a circuito chiuso quando è visibile la zona rossa del galleggiante.

Per una visualizzazione corretta della contaminazione, è necessario che la pompa sia accesa.

Pulizia

1. Staccare la spina elettrica della pompa e del depuratore UVC.
2. Aprire tutte e sei le clip di chiusura e rimuovere il coperchio del recipiente del filtro (☒A).
3. Estrarre tutti i filtri dal corpo (☒E).
4. Pulire tutti i filtri sotto acqua fredda corrente.
5. Pulire il vano interno del recipiente del filtro con un getto d'acqua.
6. Reinserire il filtro in ordine inverso e chiudere il recipiente del filtro (☒E).

Sostituire le spugne filtranti

Consigli per la manutenzione

Dopo ogni 2 ^a - 3 ^a pulizia è necessario sostituire le spugne filtranti. Per preservare l'effetto filtrante dal punto di vista batteriologico, si possono sostituire sempre solo quattro spugne alla volta.

1. Ruotare la sede ① della spugna filtrante ② verso destra (☒G0).
2. Tirare la spugna filtrante verso il basso ed estrarla dalla cartuccia filtrante (☒G2).
3. Prelevare la spugna filtrante dalla sede.
4. Applicare la nuova spugna filtrante sulla sede.
5. Rimontare la spugna filtrante in ordine inverso.

Eliminazione di guasti

PERICOLO! Scossa elettrica!

- Prima dell'eliminazione di guasti, estrarre la spina.

Guasto Possibile causa Rimedio

La capacità filtrante si riduce	I filtri sono sporchi	► Pulire i filtri
	La pompa è sporca	► Pulire il corpo del filtro della pompa (vedi Istruzioni per l'uso della pompa)

In caso di altri guasti, rivolgersi all'assistenza EHEIM.

Dati tecnici

LOOPpro 18000 26000 38000
Tipo 5217 5218 5219
Pompa FLOW5000 FLOW6500 FLOW6500
Depuratore UVC	CLEARUVC-24	CLEARUVC-36	CLEARUVC-60
Ingombri con depuratore UVC (L×P×A)	750×640×335 mm	750×640×435 mm	750×640×435 mm
Scarico acqua	∅ 75 mm
Temperatura del fluido pompato	+4°C – +35°C

I dati tecnici della pompa e del depuratore UVC sono riportati nelle istruzioni per l'uso relative.

Messa fuori servizio

Immagazzinamento e preparazione per l'inverno

1. Pulire l'apparecchio
2. Immagazzinare l'apparecchio in un luogo protetto dal gelo.

Smaltimento

In caso di smaltimento dell'apparecchio, osservare le rispettive normative di legge.

L'apparecchio non deve essere smaltito insieme ai rifiuti comunali o domestici. L'apparecchio viene preso in consegna gratuitamente dai punti di raccolta o centri di riciclaggio comunali. L'imballaggio del prodotto è composto da materiali riciclabili. Questi devono essere smaltiti nel rispetto dell'ambiente e riciclati.

Pezzi di ricambio

Vedi a pagina 3.
