Merk	EHEIM
Model	LOOPpro 18000
Producttype	Waterfilter voor siervijver
Afmetingen (L × B × H) met UVC-klaringsapparaat	750 × 640 × 335 mm
Waterafvoer	∅ 75 mm
Omgevingstemperatuur	+4 °C tot +35 °C
Inclusief pomp	EHEIM FLOW5000
Inclusief UVC-klaringsapparaat	EHEIM CLEARUVC-24
Aantal filtermanden	2 manden met EHEIM FILTERBIO
Filterspons	Filterpatroon met spons
Voorfilter	Voorfilterbak met blauw kussen
Terugspoelfunctie	Geïntegreerde terugspoelmondstuk
Veiligheidsafstand (UVC-klaringsapparaat)	Minstens 2 meter
Minimale onderdompelingsdiepte	20 cm boven de behuizing
Aanbevolen onderhoud	Elke 4 weken controleren, reinigen indien rode vlotter zichtbaar
Vervanging van sponzen	Na 2-3 wasbeurten, vervangen in sets van 4
Opslag en overwintering	Reinigen en vorstvrij bewaren
Reserveonderdelen	Zie pagina 3 van de volledige handleiding
Elektrische veiligheid	Voor onderhoud loskoppelen van stroom
Alleen voor particulier gebruik	Niet gebruiken voor commerciële of industriële doeleinden

Veelgestelde vragen - LOOPpro 18000 EHEIM

Hoe installeer je de terugspoelmondstuk?

Plaats de vlakke afdichting op het mondstuk, voer het van binnenuit door de opening van de tank. Bevestig met de wartelmoer en sluit af met de afsluitdop met de afdichtring.

Wat is de minimale onderdompelingsdiepte voor de pomp?

De pomp moet horizontaal op een stevige ondergrond worden geplaatst, met de filterbehuizing bedekt met minstens 20 cm water. Houd altijd de maximale onderdompelingsdiepte aan zoals vermeld in de technische specificaties.

Hoe reinig ik het filter?

Koppel het apparaat los van de stroom, open de clips, verwijder de filters en reinig ze onder een stroom koud water. Maak ook de binnenkant van de tank schoon met een waterstraal. Monteer in omgekeerde volgorde.

Hoe vaak moeten de filtersponzen worden vervangen?

Het wordt aanbevolen om de sponzen na 2 tot 3 wasbeurten te vervangen. Om de bacteriologische efficiëntie te behouden, vervangt u vier sponzen tegelijkertijd in een gespreide volgorde.

Wat zijn de gevaarsymbolen in de handleiding?

De symbolen omvatten GEVAAR (algemeen gevaar of elektrocutie), WAARSCHUWING (risico op letsel) en OPGELET (risico op materiële schade).
Ze worden vergezeld van expliciete signaalwoorden.

Hoe monteer ik de UVC-klaringsapparaat?

Plaats afdichtingsringen op de schroefstangen van de clarifier, voer het van binnenuit door de tank, bevestig links met de wartelmoer en rechts met de afsluitdop. Gebruik de meegeleverde sleutel.

Wat te doen als de filtercapaciteit afneemt?

Controleer of de filters vervuild zijn: reinig het filter. Als het probleem aanhoudt, reinig dan de filterbehuizing van de pomp (zie pomphandleiding). Neem anders contact op met de EHEIM klantenservice.

Is dit apparaat geschikt voor natuurlijke zwembaden?

Nee, het apparaat is alleen ontworpen voor siervijvers (met of zonder vissen). Het is niet geschikt voor natuurlijke zwembaden of voor commercieel of industrieel gebruik.

Hoe overwinter ik het filter?

Reinig het apparaat grondig en bewaar het op een vorstvrije plaats. Volg de instructies voor buitengebruik in de handleiding.

Waar kan ik reserveonderdelen vinden?

De reserveonderdelen staan vermeld op pagina 3 van de complete handleiding. Gebruik alleen originele EHEIM onderdelen.

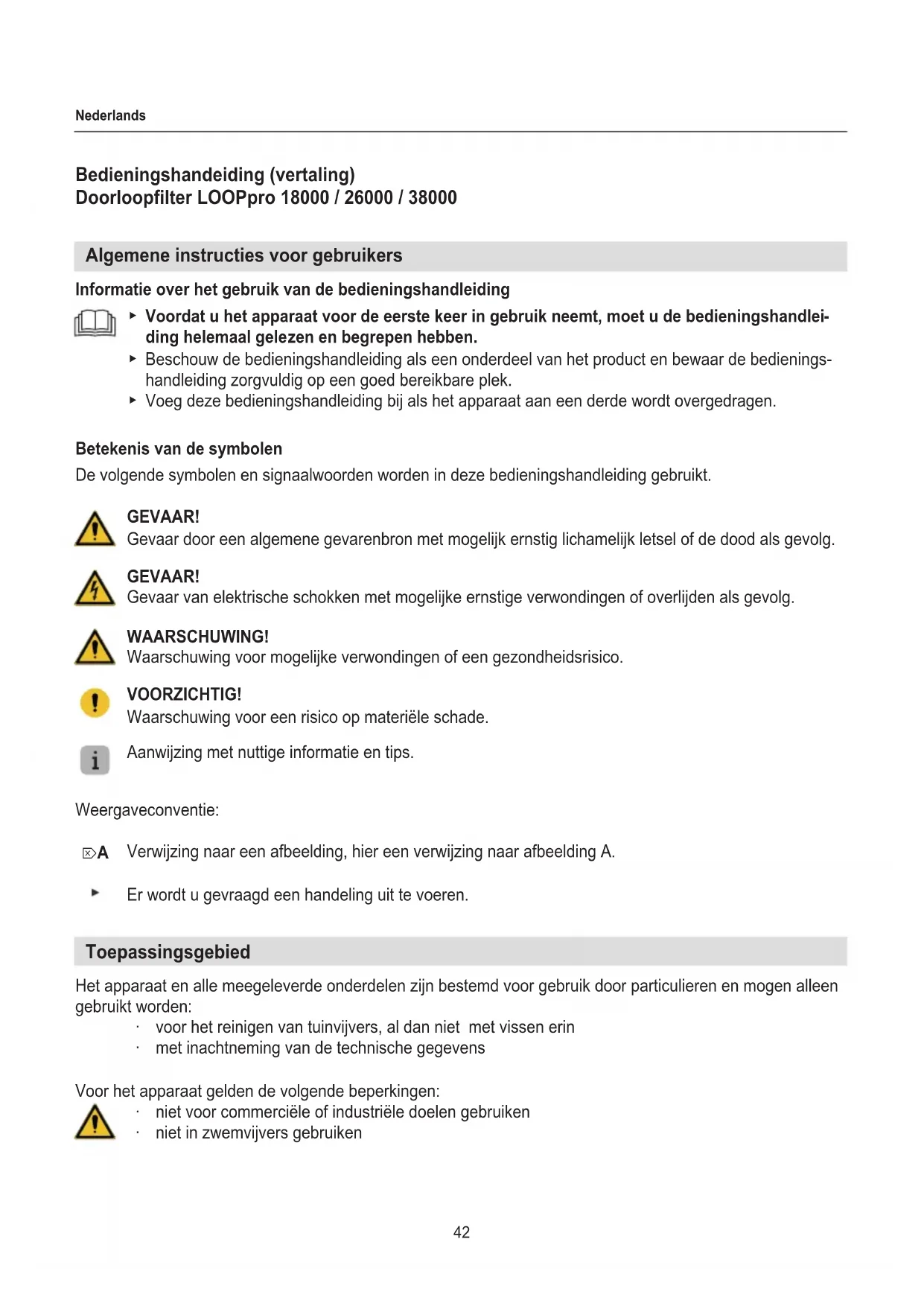

GEBRUIKSAANWIJZING LOOPpro 18000 EHEIM

nl Bedieningshandleiding

Algemene instructies voor gebruikers

Informatie over het gebruik van de bedieningshandleiding

• Voordat u het apparaat voor de eerste keer in gebruik neemt, moet u de bedieningshandleiding helemaal gelezen en begrepen hebben.
• Beschouw de bedieningshandleiding als een onderdeel van het product en bewaar de bedieningshandleiding zorgvuldig op een goed bereikbare plek.
• Voeg deze bedieningshandleiding bij als het apparaat aan een derde wordt overgedragen.

Betekenis van de symbolen

De volgende symbolen en signaalwoorden worden in deze bedieningshandleiding gebruikt.

GEVAAR!

Gevaar door een algemene gevarenbron met mogelijk ernstig lichamelijk letsel of de dood als gevolg.

GEVAAR!

Gevaar van elektrische schokken met mogelijke ernstige verwondingen of overlijden als gevolg.

WAARSCHUWING!

Waarschuwing voor mogelijke verwondingen of een gezondheidsrisico.

VOORZICHTIG!

Waarschuwing voor een risico op materiële schade.

Aanwijzing met nuttige informatie en tips.

Weergaveconventie:

☒A Verwijzing naar een afbeelding, hier een verwijzing naar afbeelding A.

Er wordt u gevraagd een handeling uit te voeren.

Toepassingsgebied

Het apparaat en alle meegeleverde onderdelen zijn bestemd voor gebruik door particulieren en mogen alleen gebruikt worden:

• voor het reinigen van tuinvijvers, al dan niet met vissen erin
• met inachtneming van de technische gegevens

Voor het apparaat gelden de volgende beperkingen:

• niet voor commerciële of industriële doelen gebruiken
• niet in zwemvijvers gebruiken

Veiligheid

Dit apparaat kan gevaar opleveren voor personen en goederen als het apparaat niet correct of niet voor het beoogde gebruiksdoel wordt gebruikt of als de veiligheidsaanwijzingen niet worden opgevolgd.

Voor uw veiligheid

• Houd de verpakking en kleine onderdelen van het apparaat buiten het bereik van kinderen of van personen, die zich niet bewust zijn van hun handelingen, omdat dit tot gevaren kan leiden (verstik-kingsgevaar!). Buiten bereik van dieren houden.
• Dit apparaat is niet bedoeld voor gebruik door mensen (inclusief kinderen) met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis, tenzij deze onder toezicht staan of instructies krijgen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.
• Alleen voor Europese markten:
  Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar indien zij onder toezicht staan of instructie hebben gekregen over het veilige gebruik van het apparaat en de daarmee gepaard gaande gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet worden uitgevoerd door kinderen, tenzij zij ten minste 8 jaar oud zijn en onder toezicht staan.
• Het apparaat werkt met behulp van een meegeleverde pomp en een UVC-zuiveraar. Lees de bedieningshandleiding, met name de hoofdstukken Veiligheid, Ingebruikname, Bediening en Onderhoud van deze componenten!
• Voer voorafgaand aan gebruik een visuele controle uit om zeker te stellen dat het apparaat niet beschadigd is.
• Gebruik het apparaat niet als het niet naar behoren werkt of als het beschadigd is.
• Voer alleen de werkzaamheden uit die in deze handleiding zijn beschreven.
• Verricht nooit technische wijzigingen aan het apparaat.
• Gebruik uitsluitend originele reserveonderdelen en toebehoren voor het apparaat.

- Wanneer de UVC-zuivering is gemonteerd, moet de veiligheidsafstand tussen het toestel en het water ten minste 2 m bedragen.

Ingebruikname

Filterhuisdeksel verwijderen (☒A)

1. Open alles zes sluitclips (☒A①).
2. Til het filterhuisdeksel van het filterhuis af (☒A2).
3. Verwijder alle componenten uit het filterhuis.

Terugspoelaansluitstuk monteren (☒B)

1. Steek de platte afdichting ② op het terugspoelaansluitstuk ①.
2. Steek de terugspoelpijp van binnenuit door de opening in het filterhuis.
3. Zet de terugspoelpijp vast met de wartelmoer ③.
4. Leg de afdichtingsring ④ in de afsluitstop ⑤.
5. Sluit de terugspoelaansluiting af met de afsluitstop.

UVC-zuiveraar monteren (☒C)

1. Steek telkens een afdichtingsring ③ op de beide schroefdraden van de UVC-zuiveraar ④.
2. Steek de UVC-zuiveraar door de openingen in het filterhuis.
3. Bevestig de UVC-zuiveraar aan de linker zijde met de wartelmoer ①.
4. Bevestig de UVC-zuiveraar aan de rechter zijde met de afsluitplug ②.

Gebruik de meegeleverde sleutel om de wartelmoer en de afsluitplug te monteren.

Slangaansluitstuk monteren (☒D)

1. Schuif de wartelmoer ③ op het slangaansluitstuk ②.
2. Leg de afdichting ① in de wartelmoer.
3. Schroef het slangaansluitstuk met de wartelmoer op de UVC-zuiveraar.

Filter inleggen (☒E)

1. Controleer de correcte zit van de afdichting ⑤ in het filterelement ①.
2. Controleer de correcte zit van de afdichting ⑥ in de voorfilterbak ③.
3. Vul de beide filterkorven ② elk met een zak EHEIM FILTERBIO ⑦ en spoel deze uit onder stromend water.

Let erop dat de filterkorven niet te ver gevuld worden!

1. Leg de filters in de onderstaande volgorde in het filterhuis:

① Filterelement met filtersponzen
② Filterkorven met EHEIM FILTERBIO ⑦
③ Voorfilterbak
④ Blauwe voorfiltermat

1. Plaats het deksel van het filterhuis terug op het filterhuis en sluit alle zes sluitclips.

Aansluiting pomp monteren (☒H)

1. Schroef het slangaansluitstuk in de pomp.
2. Verbind het slangaansluitstuk van de pomp en het slangaansluitstuk van de UVC-zuiveraar met de spiraalslang.

Wij adviseren u de slangen met slangklemmen vast te zetten.

Uitloopbuis aansluiten (optioneel)

Optioneel kunt u een verlengbuis (∅ ca. 75 mm) op de uitloopbuis monteren.

Bediening

- Met gemonteerde UVC-zuiveraar moet de veiligheidsafstand van het apparaat tot het water minimaal 2 m bedragen.

GEVAAR!

- Volg de instructies in de bedieningshandleiding van de UVC-zuiveraar en de pomp op, met name de hoofdstukken Veiligheid, Ingebruikname en Bediening!

1. Stel het filter bij de vijveroever op (☒H).
2. Plaats de pomp zo mogelijk waterpas op een stabiele ondergrond in de vijver, zodat er ten minste 20 cm water boven het filterhuis van de pomp aanwezig is. Overschrijd de maximale diepte onder water niet (zie de Technische gegevens).

Pomp en UVC-zuiveraar inschakelen

1. Steek de desbetreffende stekker in het stopcontact. Let op: de pomp begint onmiddellijk te lopen!

Pomp en UVC-zuiveraar uitschakelen

1. Trek de desbetreffende stekker uit het stopcontact.

Onderhoud

- Trek altijd de stekker van de pomp en de UVC-zuiveraar uit het stopcontact alvorens onderhoud uit te voeren.

GEVAAR!

- Volg de instructies in de Bedieningshandleiding van de UVC-zuiveraar en de pomp op, met name de hoofdstukken Veiligheid en Onderhoud!

VOORZICHTIG! Risico op materiële schade.

- Gebruik voor de reiniging geen harde voorwerpen of agressieve reinigingsmiddelen.

Hieronder worden onderhoudswerkzaamheden beschreven die nodig zijn voor optimaal en storingsvrij gebruik van het product. Regelmatig onderhoud leidt tot een langere levensduur en stelt de werking van het doorloopfilter over een lange periode veilig.

Vervuilingsindicatie (☒F)

Het doorloopfilter heeft een vervuilingsindicator. Controleer de vervuiling ongeveer eens per 4 weken.

- Reinig het stromingsfilter wanneer het rode gedeelte van de vlotter zichtbaar is.

Voor een juiste indicatie van de vervuiling moet de pomp ingeschakeld zijn.

Reinigen

1. Trek de stekker van de pomp en de UVC-zuiveraar uit het stopcontact.
2. Open alle zes sluitclips en verwijder het deksel van het filterhuis (☒A).
3. Neem alle filters uit de behuizing (☒ E).
4. Reinig alle filters onder koud stromend water.
5. Reinig de binnenkant van het filterhuis met een waterstraal.
6. Plaats de filters weer terug in omgekeerde volgorde en sluit het filterhuis (☒E).

Filtersponzen vervangen

Onderhoudsadvies

Na elke 2e - 3e reiniging moeten de filtersponzen worden vervangen. Om de bacteriologische filterwerking in stand te houden, mogen telkens slechts vier sponzen tegelijk worden vervangen.

1. Draai de opname ① van de filterspons ② naar rechts (☒G ①).
2. Trek de filterspons naar beneden uit het filterelement (☒G2).
3. Trek de filterspons van de opname af.
4. Steek de nieuwe filterspons op de opname.
5. Monteer de filterspons weer in omgekeerde volgorde.

Storingen verhelpen

- Trek de stekker uit het stopcontact alvorens een storing te verhelpen.

Storing Mogelijke oorzaak Oplossing

De filterprestaties nemen af	Filters zijn vervuild	► Reinig de filters
	De pomp is vuil ► Reinig het filterhuis van de pomp (zie de bedieningshandleiding van de pomp)

Neem bij andere storingen contact op met de servicedienst van EHEIM.

Technische gegevens

LOOPpro 18000 26000 38000
Type 5217 5218 5219
Pomp FLOW5000 FLOW6500 FLOW6500
UVC-zuiveraar	CLEARUVC-24	CLEARUVC-36	CLEARUVC-60
Afmetingen met UVC-zuiveraar (L×B×H)	750×640×335 mm	750×640×435 mm	750×640×435 mm
Waterafvoer	∅ 75 mm
Mediatemperatuur	+4°C – +35°C

De technische gegevens van de pomp en de UVC-zuiveraar vindt u in de bijbehorende bedieningshandleidingen.

Buiten bedrijf stellen

Opbergen en overwinteren

1. Reinig het apparaat.
2. Berg het apparaat op een vorstvrije locatie op.

Afdanken en afvoeren/verwerken

Het apparaat moet aan het einde van de levensduur volgens de toepasselijke wettelijke voorschriften worden afgevoerd en verwerkt.

Het apparaat mag niet als gewoon huishoudelijk afval worden behandeld. Het apparaat kan bij een inzamelpunt voor recycling van elektrische en elektronische apparaten worden ingeleverd. De verpakking van het product bestaat uit materialen die gerecycled kunnen worden. Verwijder deze op milieuvriendelijke wijze en lever ze in voor recycling.

Reserveonderdelen

Zie pag. 3.
