LOOPpro 18000 - Su filtresi EHEIM - Ücretsiz kullanım kılavuzu

Marka	EHEIM
Model	LOOPpro 18000
Ürün Tipi	Süs havuzu için su filtresi
Boyutlar (G × D × Y) UVC arıtıcı ile	750 × 640 × 335 mm
Su tahliyesi	∅ 75 mm
Ortam sıcaklığı	+4 °C ila +35 °C
Dahil pompa	EHEIM FLOW5000
Dahil UVC arıtıcı	EHEIM CLEARUVC-24
Filtre sepeti sayısı	2 sepet, EHEIM FILTERBIO ile
Filtre süngeri	Süngerli filtre kartuşu
Ön filtre	Mavi yastıklı ön filtre kabı
Geri yıkama fonksiyonu	Entegre geri yıkama memesi
Güvenlik mesafesi (UVC arıtıcı)	En az 2 metre
Minimum daldırma derinliği	Gövdenin 20 cm üzerinde
Önerilen bakım	Her 4 haftada bir kontrol edin, kırmızı şamandıra görünürse temizleyin
Sünger değişimi	Her 2-3 yıkamada bir, 4'lü gruplar halinde değiştirin
Depolama ve kışlama	Temizleyin ve dondan koruyarak saklayın
Yedek parçalar	Tam kılavuzun 3. sayfasına bakın
Elektrik güvenliği	Bakımdan önce fişi çekin
Sadece özel kullanım	Ticari veya endüstriyel amaçlarla kullanmayın

Sık sorulan sorular - LOOPpro 18000 EHEIM

Geri yıkama memesi nasıl takılır?

Conta plakasını memeye yerleştirin, ardından memeyi içeriden tank deliğinden geçirin. Somun bağlantısıyla sabitleyin ve sızdırmazlık rondelalı kapağı kapatın.

Pompa için minimum daldırma derinliği nedir?

Pompa, filtre gövdesi en az 20 cm su ile kaplı olacak şekilde sağlam bir yüzeye yatay olarak yerleştirilmelidir. Teknik özelliklerde belirtilen maksimum daldırma derinliğine her zaman uyun.

Filtre nasıl temizlenir?

Cihazın fişini çekin, klipsleri açın, filtreleri çıkarın ve soğuk su altında yıkayın. Ayrıca tankın içini su jeti ile temizleyin. Ters sırayla tekrar takın.

Filtre süngerleri ne sıklıkta değiştirilmelidir?

Süngerlerin 2-3 yıkamadan sonra değiştirilmesi önerilir. Bakteriyolojik verimliliği korumak için dört süngeri aynı anda kademeli olarak değiştirin.

Kılavuzdaki tehlike sembolleri nelerdir?

Semboller şunları içerir: TEHLİKE (genel tehlike veya elektrik çarpması), UYARI (yaralanma riski) ve DİKKAT (maddi hasar riski).
Bunlara açık uyarı sözcükleri eşlik eder.

UVC arıtıcı nasıl monte edilir?

UVC arıtıcının vida saplarına sızdırmazlık diskleri yerleştirin, tankın içinden geçirin, soldaki somun bağlantısı ve sağdaki kapakla sabitleyin. Verilen anahtarı kullanın.

Filtrasyon kapasitesi düşerse ne yapmalı?

Filtrelerin tıkalı olup olmadığını kontrol edin: filtreyi temizleyin. Sorun devam ederse, pompa filtre gövdesini temizleyin (pompa kılavuzuna bakın). Aksi takdirde, EHEIM müşteri hizmetleri ile iletişime geçin.

Bu cihaz doğal havuzlar için uygun mudur?

Hayır, cihaz yalnızca süs havuzları için tasarlanmıştır (balıklı veya balıksız). Doğal havuzlar veya ticari/endüstriyel kullanım için uygun değildir.

Filtre nasıl kışlanır?

Cihazı iyice temizleyin, ardından dondan korunan bir yerde saklayın. Kılavuzdaki devre dışı bırakma talimatlarına uyun.

Yedek parçaları nerede bulabilirim?

Yedek parçalar tam kılavuzun 3. sayfasında listelenmiştir. Yalnızca orijinal EHEIM parçaları kullanın.

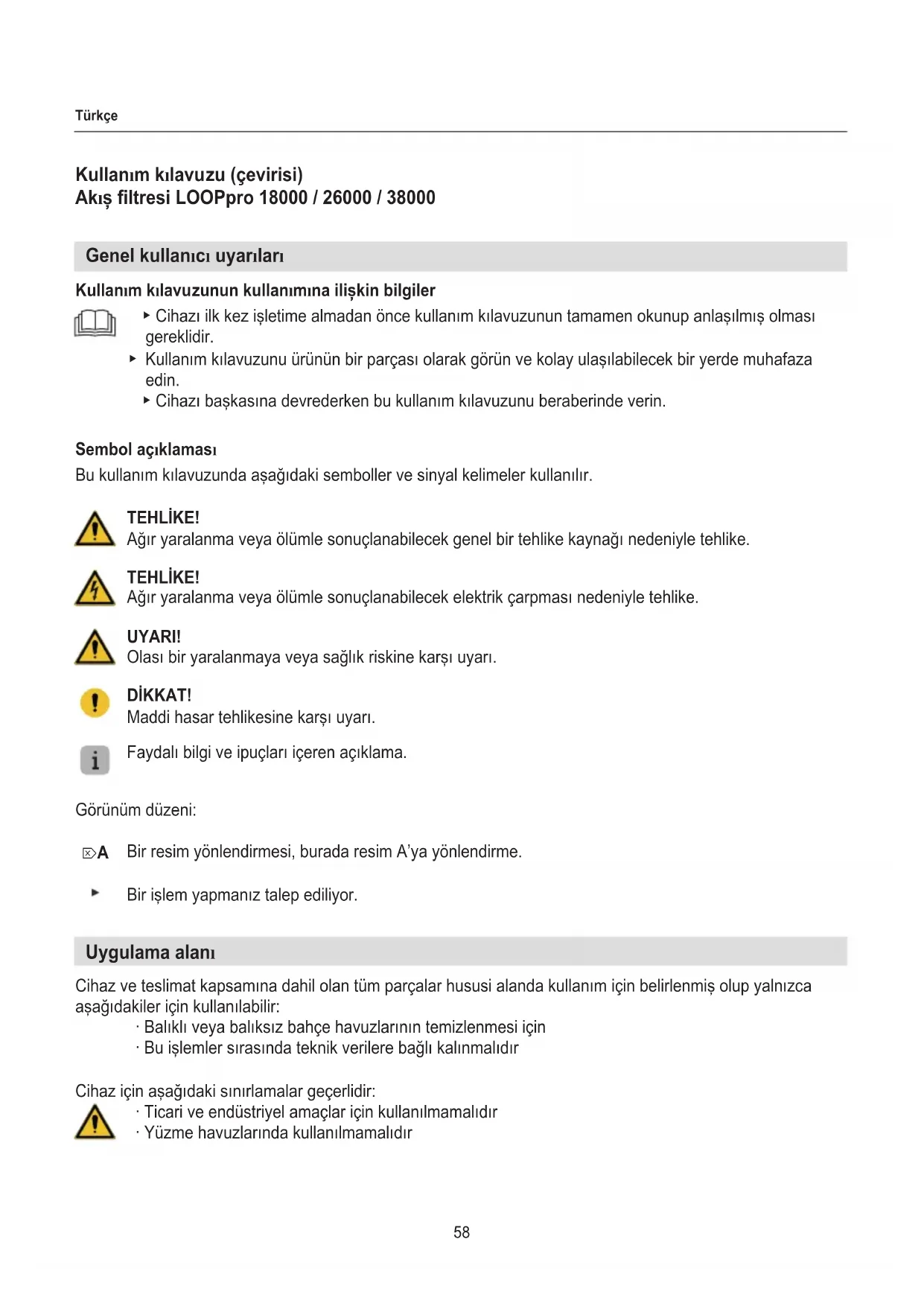

KULLANIM KILAVUZU LOOPpro 18000 EHEIM

tr Kullanım kılavuzu

Kullanım kılavuzu (çevirisi)

Akış filtresi LOOPpro 18000 / 26000 / 38000

Genel kullanıcı uyarıları

Kullanım kılavuzunun kullanımına ilişkin bilgiler

▶ Cihazı ilk kez işletme almadan önce kullanım kılavuzunun tamamen okunup anlaşılmış olması gereklidir.
Kullanım kılavuzunu ürünün bir parçası olarak görün ve kolay ulaşılabilecek bir yerde muhafaza edin.
▶ Cihazı başkasına devrederken bu kullanım kılavuzunu beraberinde verin.

Sembol açıklaması

Bu kullanım kılavuzunda aşağıdaki semboller ve sinyal kelimeler kullanılır.

TEHLİKE!

Ağır yaralanma veya ölümle sonuçlanabilecek genel bir tehlike kaynağı nedeniyle tehlike.

TEHLİKE!

Ağır yaralanma veya ölümle sonuçlanabilecek elektrik çarpması nedeniyle tehlike.

UYARI!

Olası bir yaralanmaya veya sağlık riskine karşı uyarı.

DİKKAT!

Maddi hasar tehlikesine karşı uyarı.

Faydalı bilgi ve ipuçları içeren açıklama.

Görünüm düzeni:

Bir resim yönlendirmesi, burada resim A'ya yönlendirme.

Bir işlem yapmanız talep ediliyor.

Uygulama alanı

Cihaz ve teslimat kapsamına dahil olan tüm parçalar hususi alanda kullanım için belirlenmiş olup yalnızca aşağıdaki kiler için kullanılabilir:

• Balıklı veya balıksız bahçe havuzlarının temizlenmesi için
• Bu işlemler sırasında teknik verilere bağlı kalınmalıdır

Cihaz için aşağıdaki sınırlamalar geçerlidir:

• Ticari ve endüstriyel amaçlar için kullanılmamalıdır
  · Yüzme havuzlarında kullanılmamalıdır

Güvenlik

Cihazın usulüne aykırı kullanılması veya amacına uygun bir şekilde kullanılmaması durumunda ya da güvenlik uyarılarının dikkate alınmaması halinde cihaz kişiler ve cisimler için tehlike arz edebilir.

Güvenliğiniz için

• Cihazın ambalajını ve küçük parçaları çocukların veya yaptıklarının farkında olmayan insanların eline vermeyin, bunlar tehlike arz edebilir (kıkanma tehlikesi!). Hayvanlardan uzak tutun.
• Bu cihaz, güvenliğinden sorumlu bir kişi tarafından cihazın kullanımı ile ilgili gözetim altında değilse veya ondan talimat almıyorsa, bedensel, duyusal veya zihinsel yetenekleri azalmış veya deneyim ve bilgi eksikliği olan kişilerin (çocuklar dahil) kullanımı için tasarlanmamıştır. Çocuklar, cihazla oynamadıklarından emin olmak için gözetim altında tutulmalıdır.
• Sadece Avrupa pazarları içindir:
  Bu cihaz gözetim altında oldukları sürece veya cihazın güvenli kullanımı konusunda bildirilendirilip buna bağlı tehlikeleri anlamaları durumunda 8 yaşın üzerindeki çocuklar tarafından kullanılabilir. Çocuklar cihaz ile oynamamalıdır. Temizlik ve bakım, en az 8 yaşında olmadıkları ve gözetim altında olmadıkları sürece çocuklar tarafından yapılmamalıdır.
• Cihaz, birlikte teslim edilen bir pompa ve UVC arıtıcısı ile çalıştırılır. İşletim kılavuzunu, özellikle güvenlik, işletme alma, bu bileşenlerin kullanımı ve bakımı bölümlerini dikkate alın!
• Kullanmaya başlamadan önce cihazın hasarsız olduğundan emin olmak için bir gözle kontrol işlemi uygulayın.
• Düzgün çalışmaması veya hasarlı olması durumunda cihazı kullanmayın.
• Yalnızca bu kılavuzda tarif edilen çalışmaları uygulayın.
• Cihazda asla teknik değişiklikler yapmayın.
• Cihaz için yalnızca orijinal yedek parçalar ve aksesuarlar kullanın.
  · UVC arıtıcısı takılıyken cihaz ile su arasındaki güvenlik mesafesi en az 2 m olmalıdır.

İşletime alma

Filtre haznesi kapağının çıkarılması (☒A)

1. Altı kilit klipsini de (☒A①) açın.
2. Filtre haznesinin kapağını filtre haznesinden kaldırın (☒A②).
3. Filtre haznesindeki tüm bileşenleri çıkarın.

Geri yıkama ağzının takılması (☒B)

1. Yassı contayı ② geri yıkama ağzına ① takın.
2. Geri yıkama ağzını içten, filtre haznesindeki delikten geçirin.
3. Geri yıkama ağzını atkı somunu ③ ile sabitleyin.
4. Conta pulunu ④ tapaya ⑤ yerleştirin.
5. Geri yıkama ağzını tapa ile kapatın.

UVC ariticisinin montaji (☒C)

1. UVC arıtıcısının ④ iki dişlisine de birer sızdırmazlık diski ③ takın.
2. UVC arıtıcısını filtre haznesindeki geliklerin içinden geçirin.
3. UVC ariticisini sol taraftan atki somunu ① ile sabitleyin.
4. UVC arıtıcısını sağ taraftan kilitli tıpalar ② ile sabitleyin.

Atkı somununun ve kilitli tıpanın montajı iin teslimat kapsamına dahil ingiliz anahtarını kullanın.

Hortum ağzının takılması (☒D)

1. Atkı somununu ③ hortum ağzına ② itin.
2. Contayı ① atkı somununa yerleştirin.
3. Hortum ağzını atkı somunu ile UVC arıtıcısına vidalayın.

Filtrenin yerleştirilmesi (☒E)

1. Contanın ⑤ filtre ek parçasında ① doğru oturmasını kontrol edin.
2. Contanın ⑥ ön filtre teknesinde ③ doğru oturmasını kontrol edin.
3. İki filtre sepetini de ② birer EHEIM FILTERBIO torbası ⑦ ile doldurup bunları akan suyun altında yıkayın.

Filtre sepetlerinin aşırı dolmamasına dikkat edin!

1. Filtreyi aşağıdaki sıraya göre filtre gövdesinin içine koyun:

① Filtre süngerli filtre ek parçası
② EHEIM FILTERBIO'lu filtre sepetleri ⑦
③ Ön filtre teknesi
④ Mavi ön filtre keçesi

1. Filtre haznesi kapağını tekrar filtre haznesine yerleştirip altı kilit klipsini de kapatın.

Pompa bağlantısının montajı (☒ H)

1. Hortum ağzını pompaya vidalayın.
2. Pompanın hortum ağzını ve UVC arıtıcısındaki hortum ağzını spiral hortuma bağlayın.

Hortumların hortum kelepçeleriyle sabitlenmesini öneriyoruz.

Çıkış borusunun bağlanması (opsiyonel)

Çıkış borusuna opsiyonel olarak bir uzatma borusu (∅ yakl. 75 mm) takın.

Kullanım

TEHLİKE! Elektrik çarpması!

▶ UVC arıtıcısı takılıyken cihaz ile su arasındaki güvenlik mesafesi en az 2 m olmalıdır.

TEHLİKE!

▶ UVC arıtıcısının ve pompanın kullanım kılavuzunu, özellikle de güvenlik, işletme alma ve kullanma bölümlerini dikkate alın!

1. Filtreyi gölete kurun (☒H).
2. Pompayı, filtre gövdesinin üzeri en az 20 cm su ile örtülecek şekilde havuz içinde sabit bir zeminin üzerine yatırım olarak koyun. Azami daldırma derinliğine dikkat edin (bkz. teknik veriler).

Pompanın ve UVC arıtıcısının çalıştırılması

1. İlgili elektrik fişini prize takın.

Dikkat: Pompa hemen çalışmaya başlar!

Pompanın ve UVC arıtıcısının kapatılması

1. İlgili elektrik fişini prizden çıkarın.

Bakım

TEHLİKE! Elektrik çarpması!

- Tüm bakım çalışmalarına başlamadan önce pompanın ve UVC arıtıcısının elektrik fişini çıkarın.

TEHLİKE!

▶ UVC arıtıcısının ve pompanın kullanım kılavuzunu, özellikle de güvenlik ve bakım bölümlerini dikkate alın!

DİKKAT! Maddi hasar.

- Temizlik için sert nesneler veya agresif temizlik maddeleri kullanmayın.

Aşağıdaki bölümlerde, optimum ve sorunsuz bir işletim için gerekli olan bakım çalışmaları tarif edilmiştir. Düzenli bakım, kullanım ömrünü uzatır ve akış filtresinin işlevselliğinin uzun süre devam etmesini sağlar.

Kirlilik göstergesi (☒F)

Akış filtresi bir kirlilik göstergesine sahiptir. Kirliliği yaklaşık 4 haftada bir kontrol edin.

- Şamandıranın kırmızı bölümü görünüğünde akış filtresini kontrol edin.

Kirliliğin doğru gösterilmesi için pompa açılmalıdır.

Temizlik

1. Pompanın ve UVC arıtıcısının elektrik fişini çıkarın.
2. Altı kilit klipsini de açıp filtre haznesi kapağını çıkarın (☒A).
3. Filtreyi gövdeden çıkarın (☒E).
4. Tüm filtreleri soğuk ve akan su altında temizleyin.
5. Filtre haznesinin iç kısmını bir su huzmesi ile temizleyin.
6. Filtreyi tekrar ters sırada yerleştirin ve filtre haznesini kapatın (☒E).

Filtre süngerlerinin değişimi

Bakım önerisi

Her 2. – 3. temizlik işleminden sonra filtre süngerleri değiştirilmelidir. Bakteriyolojik filtre etkisinin korun-ması için bu sırada aynı anda sadece dört sünger gecikmeli olarak değiştirilebilir.

1. Filtre süngerinin ② yuvasını ① sağa doğru çevirin (☒G0).
2. Filtre süngerini aşağı doğru çekerek filtre ek parçasından çıkarın (☒G②).

3. Filtre süngerini yuvadan çıkarın.

4. Yeni filtre süngerini yuvaya takın.

5. Filtre süngerini tekrar ters sırada takın.

Arızaların giderilmesi

TEHLİKE! Elektrik çarpması!

- Arızaları giderme çalışmasına başlamadan önce fışı prizden çıkarın.

Arıza Olası sebebi Çözüm

Filtre performansı azalıyor	Filtreler kirli ▶ Filtreyi temizleyin
	Pompa kirli ▶ Pompanın filtre gövdesini temizleyin (pom panın kullanım kılavuzuna bakın)	-

Diğer arızalarda lütfen EHEIM servisine başvurun.

Teknik veriler

LOOPpro 18000 26000 38000
Tip 5217 5218 5219
Pompa FLOW5000 FLOW6500 FLOW6500
UVC articisi	CLEARUVC-24	CLEARUVC-36	CLEARUVC-60
UVC articisi ile ölçüler (U×G×Y)	750×640×335 mm	750×640×435 mm	750×640×435 mm
Su çıkışı	∅ 75 mm
Malzeme sıcaklığı	+4°C – +35°C

Pompanın ve UVC arıtıcısının teknik verileri ilgili kullanım kılavuzunda yer almaktadır.

Devre dışı bırakma

Depolama ve kış aylarında kullanım dışı bırakma

1. Cihazı temizleyin
2. Cihazı donma tehlikesi olmayan bir yerde depolayın.

Tasfiye

Cihazın tasfiye edilmesi gerektiğinde ilgili yasal talimatları dikkate alın.

Cihaz belediye veya ev çöpü ile birlikte tasfiye edilmemelidir. Cihaz belediye toplama noktalarında veya geri dönüşüm yerlerinde ücretsiz olarak kabul edilmektedir. Ürün ambalajı geri dönüştürülebilir malzemelerden oluşmaktadır. Ambalajı çevreye uygun olarak tasfiye edin ve bir geri dönüşüm noktasına teslim edin.

Yedek parçalar

Bkz. sayfa 3.
