Reeflex UV 500 - Vattenfilter EHEIM - Gratis bruksanvisning och manual

Produkttyp	UV-C-klarningsapparat för söt- och saltvattensakvarium
Modell	EHEIM reeflexUV 500
Märke	EHEIM
Mått (uppskattning)	Längd: 45 cm, diameter: 6 cm (uppskattning)
Vikt	Cirka 1,2 kg (uppskattning)
Strömförsörjning	230 V / 50 Hz (enligt typskylt)
Effektförbrukning	18 W (uppskattning för modell 500)
UV-C-lampa	Effekt: 18 W, livslängd 8 000 timmar (~1 år)
Anpassat flöde	Upp till 500 L/h (uppskattning)
Slanganslutningar	∅ 12/16 mm och ∅ 16/22 mm
Maximal vattentemperatur	35 °C
Skyddsklass	IP X7 (tål kortvarig nedsänkning)
Huvudfunktioner	UV-C-desinfektion: eliminering av alger, bakterier, virus, svampar. Kristallklart vatten och friska fiskar.
Underhåll och rengöring	Rengör glasröret var tredje månad med EHEIM-borsten (art.nr 4005570). Byt UV-C-lampan varje år.
Säkerhet	Fara UV-C-strålning: använd aldrig lampan utanför höljet. Innehåller kvicksilver. Koppla från innan underhåll. Använd en jordfelsbrytare på 30 mA.
Reservdelar och reparationsmöjligheter	Reserv UV-C-lampa, rengöringsborste, tätningar. Reparationer av auktoriserad EHEIM-service.
Allmän information	Installation på trycksidan av filtreringskretsen. Fungerar med cirkulationspump eller externt filter. Levereras med ballast, fästen, lampa inte monterad.

Vanliga frågor - Reeflex UV 500 EHEIM

Hur installerar man UV-klararen EHEIM reeflexUV 500 ?

Installera den på trycksidan av filtret eller cirkulationspumpen. Montera först UV-C-lampan i hållaren, för in hållaren i huset och fäst sedan locket. Fäst ballasten och fästet på ett stabilt underlag och anslut slangarna (∅12/16 eller 16/22 mm) med muttrarna. Anslut ballasten. Se till att vattenkretsen är igång innan du slår på apparaten.

När ska jag byta UV-C-lampan ?

UV-C-lampan har en livslängd på cirka 8 000 timmar, vilket motsvarar cirka 1 år vid kontinuerlig drift. Byt den efter denna tid för att garantera effektiv desinfektion. En blå indikatorlampa visar normal drift.

Hur rengör man glasröret på UV-klararen ?

Koppla från apparaten och stäng av vattnet. Demontera klararen genom att vrida på vridringen. Använd den universella rengöringsborsten från EHEIM (art.nr 4005570) för att skrubba insidan av glasröret. Skölj med rent vatten och montera tillbaka. Utför denna procedur minst var tredje månad.

Kan jag använda reeflexUV 500 i ett saltvattensakvarium ?

Ja, klararen är designad för söt- och saltvattensakvarium. Respektera maximal vattentemperatur på 35 °C och använd den inte med korrosiva eller brandfarliga ämnen.

Vad gör jag om UV-C-lampan inte tänds ?

Kontrollera först att nätkontakten är ansluten och att kabeln inte är skadad. Om lampan fortfarande inte tänds kan den vara defekt. Byt ut den mot en ny lampa. Om problemet kvarstår, kontakta EHEIM service.

Kan UV-klararen fungera utan vattencirkulation ?

Nej, apparaten får aldrig användas utan vattenflöde. UV-C-lampan blir varm och vattnet måste cirkulera för att avleda värme och säkerställa desinfektion. Torrkörning skulle skada apparaten.

Vilket vattenflöde rekommenderas för reeflexUV 500 ?

Modell 500 är anpassad för flöden upp till cirka 500 L/h. Se till att pumpens flöde inte överstiger detta värde för optimal desinfektion.

Innehåller UV-C-lampan farliga ämnen ?

Ja, UV-C-lampan innehåller kvicksilver. Hantera den försiktigt: rör inte glaset direkt, använd en mjuk trasa. Vid brott, vädra rummet och undvik kontakt. Avfallshantera använda lampor enligt lokala föreskrifter.

Kan jag använda UV-klararen utan höljet ?

Nej, använd aldrig UV-C-lampan utanför höljet. UV-C-strålar är farliga för hud och ögon, även i låga doser. Höljet skyddar mot ljusläckage.

Hur vet jag om UV-klararen fungerar korrekt ?

Den blå kontrollampan (⑩) tänds när apparaten är igång. Att vattnet blir klart och alger minskar indikerar korrekt funktion. Om vattnet fortfarande är grumligt efter några dagar, kontrollera flödet och lampans skick.

BRUKSANVISNING Reeflex UV 500 EHEIM

EHEIM reeflexUV-renare desinficerar vattnet i akvarier med söt- och saltvatten med hjälp av UV-C-strålning och drivs genom filtersystemets vattencirkulation (trycksidan) eller via en separat cirkulationspump (ingår ej). Genom ett glasrör flyter akvarievattnet permanent förbi UV-C-lampan inne i aluminiumkåpan. På detta sätt reduceras resp. elimineras alger, bakterier, svampar, virus och andra sjukdomsalstrare som finns i vattnet. EHEIM reeflexUV-renare garanterar rent, kristallklart akvarievatten och friska fiskar.

UV-C vattenrenare reeflexUV 350 / 500 / 800 / 1500 / 2000

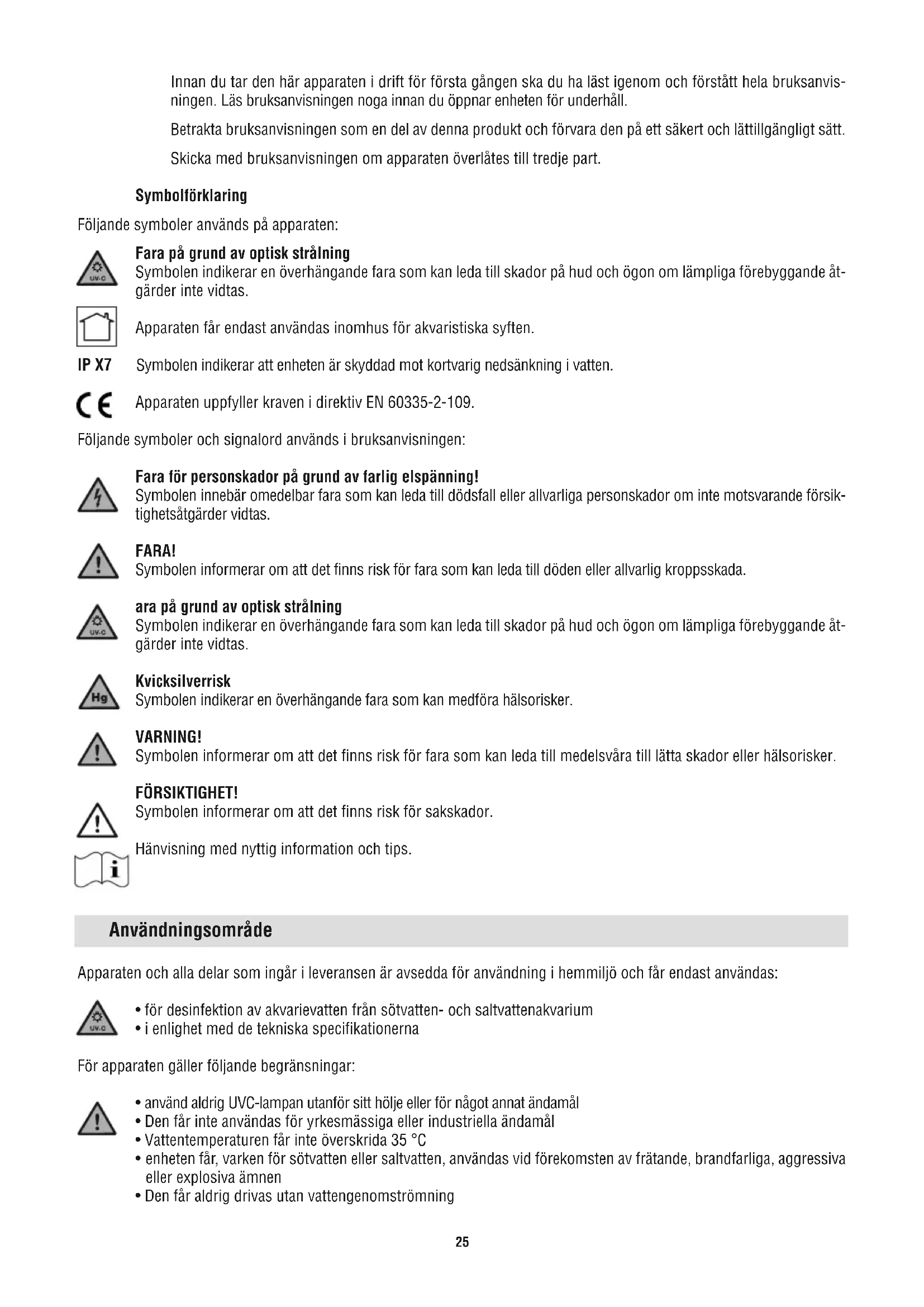

Allmänna instruktioner

Information om hur du använder bruksanvisningen

Innan du tar den här apparaten i drift för första gången ska du ha läst igenom och förstått hela bruksanvisningen. Läs bruksanvisningen noga innan du öppnar enheten för underhåll.

Betrakta bruksanvisningen som en del av denna produkt och förvara den på ett säkert och lättillgängligt sätt.

Skicka med bruksanvisningen om apparaten överlåtes till tredje part.

Symbolförklaring

Följande symboler används på apparaten:

Fara på grund av optisk strålning

Symbolen indikerar en överhängande fara som kan leda till skador på hud och ögon om lämpliga förebyggande åtgärder inte vidtas.

Apparaten får endast användas inomhus för akvaristiska syften.

IP X7

Symbolen indikerar att enheten är skyddad mot kortvarig nedsänkning i vatten.

Apparaten uppfyller kraven i direktiv EN 60335-2-109.

Följande symboler och signalord används i bruksanvisningen:

Fara för personskador på grund av farlig elspänning!

Symbolen innebär omedelbar fara som kan leda till dödsfall eller allvarliga personskador om inte motsvarande försiktighetsåtgärder vidtas.

FARA!

Symbolen informerar om att det finns risk för fara som kan leda till döden eller allvarlig kroppsskada.

ara på grund av optisk strålning

Symbolen indikerar en överhängande fara som kan leda till skador på hud och ögon om lämpliga förebyggande åtgärder inte vidtas.

Kvicksilverrisk

Symbolen indikerar en överhängande fara som kan medföra hälsorisker.

WARNING!

Symbolen informerar om att det finns risk för fara som kan leda till medelsvåra till lätta skador eller hälsorisker.

FÖRSIKTIGHET!

Symbolen informerar om att det finns risk för sakskador.

Hänvisning med nyttig information och tips.

Användningsområde

Apparaten och alla delar som ingår i leveransen är avsedda för användning i hemmiljö och får endast användas:

- för desinfektion av akvarievatten från sötvatten- och saltvattenakvarium

- i enlighet med de tekniska specifikationerna

För apparaten gäller följande begränsningar:

- använd aldrig UVC-lampan utanför sitt hölje eller för något annat ändamål

- Den får inte användas för yrkesmässiga eller industriella ändamål

• Vattentemperaturen får inte överskrida 35 °C

- enheten får, varken för sötvatten eller saltvatten, användas vid förekomsten av frätande, brandfarliga, aggressiva eller explosiva ämnen

- Den får aldrig drivas utan vattengenomströmning

Denna apparat kan innebära fara för personer och saker i fall apparaten används på ett olämpligt sätt eller om inte alla säkerhetsanvisningar beaktas.

För din egen säkerhet

• Se till att apparatens förpackning och smådelar hålls utom räckhåll för barn och personer som inte är medvetna om sitt agerande. Förpackningen och smådelarna kan utgöra en fara (risk för kvävning). Förvaras utom räckhåll för djur.
• Denna apparat kan användas av barn från och med 8 år och äldre samt av personer med nedsatt fysisk, sensorisk och mental förmåga eller bristande erfarenhet och kunskap, under förutsättning att de befinner sig under uppsikt eller har undervisats om apparatens säkra användning. Barn får inte leka med apparaten. Rengöring och användarunderhåll får ej utföras av barn utan att en vuxen person håller uppsikt.
• Genomför en besiktningskontroll innan apparaten tas i drift för att säkerställa att apparaten och i synnerhet nätkabeln och stickkontakten är oskadda.
• använd inte enheten om den inte fungerar som den ska eller är skadad
• Använd aldrig apparaten med en skadad nätkabel.
• Reparationer får uteslutande göras av servicetekniker från EHEIM.
• Bär inte apparaten genom att hålla i nätkabeln och dra inte i kabeln eller apparaten för att stänga av strömmen, utan dra alltid i stickkontakten.
• Genomför endast arbeten som finns beskrivna i anvisningarna.
• Utför aldrig några tekniska ändringar på apparaten.
• Använd endast originalreservdelar och -tillbehör till apparaten.
• använd aldrig UVC-lampan utanför dess hölje.
• titta aldrig in i UVC-lampans ljus.
• de elektriska installationerna måste uppfylla internationella och nationella installationsföreskrifter.
• Som skydd mot för hög kontaktspänning måste installationen innehålla ett felströmsskydd med en nominell utlösningsström på högst 30 mA. Fråga en auktoriserad elektriker.
• Separera genast alla apparater i akvariet från elnätet vid ett vattenläckage eller om jordfelsbrytaren utlöses.
• Separera alltid alla apparater i akvariet från elnätet om de inte används, innan delar monteras eller demonteras och innan rengörings- och underhåll-sarbeten genomförs.
• Nätkabeln för apparaten kan inte bytas ut. Vid skador på kabeln måste appa- raten skrotas.

- Skydda nätuttaget och stickkontakten mot fukt. Vi rekommenderar att göra en ögla på nätkabeln som förhindrar att eventuellt vatten på kabeln rinner ner till stickkontakten.

- Apparaten elektriska specifikationer måste överensstämma med elnätets specifikationer. Du hittar alla uppgifter på typskylten, på förpackningen eller i denna bruksanvisning.

A Begreppsdefinition

① Aluminiumkåpa ② Kåpans lock ③ 2 x stjärnskruvar M5 x 10 mm ④ UV-C-lampa ⑤ Fattning för UV-C-lampa ⑥ Driftdon med nätkabel ⑦ Spännhylsa ⑧ Slanganslutning ∅ 12/16 mm ⑨ Slanganslutning ∅ 16/22 mm ⑩ Fönster för funktionskontroll i glas ⑪ Hållare ⑫ 4 x fästskruvar för hållare ⑬ Kopplingsmutter (slangsäkring)

Uppackning

Denna enhet innehåller en UV-C-lampa.

Kontrollera om alla delar är med när du packar upp. Av säkerhetsskäl har UV-C-lampan förpackats separat och är inte monterad i apparaten. Detta för att undvika brottskador under transporten.

OBS! UV-C-lampan innehåller kvicksilver! UV-C-lampan måste hanteras omsorgsfullt BROTTRISK! Glaskroppen får ej beröras med fingrarna. Använd alltid en mjuk duk eller liknande.

B Montering

Läs instruktionen noga före monteringen och beakta under alla omständigheter säkerhetsinformationen.

Oppna de båda stjärnskruvarna ③ och ta av käpans ② lock. Dra ut UV-C-lampans ⑤ fattning. Sätt försiktigt i UV-C-lampan ④ i fattningen ⑤ tills du tydligt hör att den klickar fast. Sätt försiktigt åter i fattningen med den monterade UV-C-lampan i käpan och tryck fast den. Sätt käpans lock på plats och skruva fast det.

OBS! UV-C-lampan får aldrig användas utanför apparaten. Oavsiktlig användning av enheten eller skador på höljet kan leda till utsläpp av farlig UV-C-strålning. Redan små mängder UV-C-strålning kan förorsaka skador på ögon och hud.

Montera hållare ⑪ och driftdon ⑥ på en lämplig plats (t.ex. i skåpet under akvariet) med hjälp av medföljande skruvar och fixera UV-renaren i hållaren.

OBS! För att undvika vattenskador vid rengöring och underhåll, måste filtret resp. cirkulationspumpen tas ur drift innan UV-renaren installeras i filtrets slangsystem. Se till att det inte finns något vatten kvar i ledningssystemet.

Installera UV-renaren EHEIM reeflexUV på trycksidan (det externa filtrets eller cirkulationspumpens vattenretur). För slangändarna på slanganslutningarna ⑧ ⑨ och säkra med kopplingsmuttern ⑬. Anslut slanganslutningen till UV-renaren genom att vrida på skruvhylsorna ⑦ och dra åt för hand. Ta filter resp. cirkulationspump åter i drift. Beakta tillverkarens bruksanvisning.

Idrifttagning

Ta UV-renaren EHEIM reeflexUV i drift genom att sätta i nätkontakten. Kontrollfönstret för funktion ⑩ lyser blått.

C Rengöring och underhåll

OBS! Innan underhållsarbeten utförs måste apparaten skiljas från elnätet. För att undvika vattenskador vid rengöring och underhåll, måste filtret resp. cirkulationspumpen tas ur drift innan UV-renaren installeras. Se till att det inte finns något vatten kvar i ledningssystemet.

Rengöring: Ta loss UV-renaren från ledningssystemet genom att vrida på spännhylsorna ⑦ och ta ut den ur hållaren. Rengör glasröret inuti UV-klararen med jämna mellanrum, helst varje gång filtret rengörs, senast efter 3 månader. EHEIM universal-rengöringsborste (beställningsnr. 4005570) dras igenom ett flertal gånger.

Underhåll: UV-C-lampan har en max. drifttid på ca 8 000 timmar – detta motsvarar ca ett år – och måste därefter bytas ut.

Läs instruktionen noga före monteringen och beakta under alla omständigheter säkerhetsinformationen.

OBS! UV-C-lampan får aldrig användas utanför apparaten. Oavsiktlig användning av enheten eller skador på höljet kan leda till utsläpp av farlig UV-C-strålning. Redan små mängder UV-C-strålning kan förorsaka skador på ögon och hud.

Öppna de båda stjärnskruvarna ③ och ta av käpans lock ②. Ta loss fattningen med UV-C-lampan ur käpan och dra försiktigt ut UV-C-lampan ur fattningen. Sätt försiktigt i en ny UV-C-lampa i fattningen, tills du tydligt hör att den klickar fast (se bild B3).

OBS! UV-C-lampan innehåller kvicksilver! UV-C-lampan måste hanteras omsorgsfullt BROTTRISK! Glaskroppen får ej beröras med fingrarna. Använd alltid en mjuk duk eller liknande.

Avhjälpa fel

Varning! Fara för elektrisk stöt!

- Dra ut stickkontakten innan du börjar avhjälpa fel.

Fel	Möjliga orsaker	Åtgärder
UVC-lampan tänds inte	Nätspänning saknas	► Kontrollera nät-spänningen► Kontrollera matarledningen
	Stickkontakten är inte isatt	► Sätt i stickkontakten i vägguttaget
	UVC-lampan är defekt	► Byt UVC-lampa
Vattnet är inte klart	Genomströmningsledningen är smutsig	► Rengör med rengöringsborsten
	UVC-lampan har ingen lyskraft mer	► Byt UVC-lampadrifttid på ca 8 000 timmar överskridits

Kontakta EHEIM-serviceavdelningen vid övriga fel.

Urdrifttagning

Förvaring

1. Koppla bort enheten från akvariet
2. Rengör apparaten
3. Förvara den på en frostfri plats.

Kassering

Beakta gällande föreskrifter vid kassering. Information om omhändertagande av elektriska och elektroniska apparater inom EU: Inom EU gäller nationella föreskrifter för elektriskt drivna apparater som grundar sig på EU-direktiv 2012/19/EU om avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning (WEEE). Enligt detta direktiv får sådana apparater inte längre kastas i det kommunala avfallet eller bland hushållsavfall. Apparaten lämnas in till den kommunala sopstationen eller återvinningscentralen utan kostnad. Produktförpackningen består av återvinningsbara material. Kassera den på miljömässigt sätt och lämna in för återvinning.
