제품 유형	담수 및 해수 수족관용 UV-C 정화기
모델	EHEIM reeflexUV 500
브랜드	EHEIM
크기 (대략)	길이: 45cm, 직경: 6cm (추정)
무게	약 1.2kg (추정)
전원	230V / 50Hz (명판 기준)
소비 전력	18W (모델 500 기준 추정)
UV-C 램프	전력: 18W, 수명 8,000시간 (약 1년)
적정 유량	최대 500L/h (추정)
호스 연결부	∅12/16mm 및 ∅16/22mm
최대 수온	35°C
보호 등급	IP X7 (단기 침수 저항)
주요 기능	UV-C 살균: 조류, 박테리아, 바이러스, 곰팡이 제거. 맑은 물과 건강한 물고기.
유지 관리 및 청소	EHEIM 브러시(참조 4005570)로 3개월마다 유리관 청소. UV-C 램프를 매년 교체.
안전	위험 UV-C 방사선: 하우징 밖에서 램프 사용 금지. 수은 함유. 유지 보수 전 플러그 분리. 30mA 누전 차단기 사용.
예비 부품 및 수리 가능성	교체용 UV-C 램프, 청소 브러시, 개스킷. EHEIM 공인 서비스 센터 수리.
일반 정보	여과 회로 압력 측에 설치. 순환 펌프 또는 외부 필터와 함께 작동. 안정기, 고정 장치, 조립되지 않은 램프 포함.

자주 묻는 질문 - Reeflex UV 500 EHEIM

EHEIM reeflexUV 500 UV 정화기를 어떻게 설치하나요?

필터나 순환 펌프의 압력 측에 설치하세요. 먼저 UV-C 램프를 홀더에 장착하고, 홀더를 하우징에 넣은 후 커버를 고정하세요. 안정기와 고정 장치를 안정적인 지지대에 고정한 다음, 호스(∅12/16 또는 16/22mm)를 너트로 연결하세요. 안정기를 연결하세요. 기기를 켜기 전에 물 회로가 작동 중인지 확인하세요.

UV-C 램프는 언제 교체해야 하나요?

UV-C 램프의 수명은 약 8,000시간으로, 연속 작동 시 약 1년입니다. 효과적인 살균을 보장하려면 이 기간 후에 교체하세요. 파란색 표시등이 정상 작동을 나타냅니다.

UV 정화기의 유리관을 어떻게 청소하나요?

기기를 분리하고 물을 차단하세요. 칼라를 돌려 정화기를 분해하세요. EHEIM 범용 청소 브러시(참조 4005570)를 사용하여 유리관 내부를 닦으세요. 깨끗한 물로 헹구고 다시 조립하세요. 최소 3개월마다 이 작업을 수행하세요.

reeflexUV 500을 해수 수족관에서 사용할 수 있나요?

네, 이 정화기는 담수 및 해수 수족관용으로 설계되었습니다. 최대 수온 35°C를 준수하고 부식성 또는 인화성 물질과 함께 사용하지 마세요.

UV-C 램프가 켜지지 않으면 어떻게 해야 하나요?

먼저 전원 플러그가 연결되어 있고 케이블이 손상되지 않았는지 확인하세요. 여전히 램프가 켜지지 않으면 램프가 고장난 것일 수 있습니다. 새 램프로 교체하세요. 문제가 지속되면 EHEIM 서비스에 문의하세요.

UV 정화기가 물 순환 없이 작동할 수 있나요?

아니요, 기기는 물 흐름 없이 절대 사용해서는 안 됩니다. UV-C 램프가 가열되므로 열을 방출하고 살균을 보장하기 위해 물이 순환해야 합니다. 건조 상태에서 작동하면 기기가 손상됩니다.

reeflexUV 500에 권장되는 물 유량은 얼마인가요?

모델 500은 최대 약 500L/h의 유량에 적합합니다. 최적의 살균을 위해 펌프 유량이 이 값을 초과하지 않도록 하세요.

UV-C 램프에 유해 물질이 포함되어 있나요?

네, UV-C 램프에는 수은이 포함되어 있습니다. 조심히 다루세요: 유리를 직접 만지지 말고 부드러운 천을 사용하세요. 파손된 경우 방을 환기시키고 접촉을 피하세요. 사용한 램프는 현지 규정에 따라 폐기하세요.

UV 정화기를 하우징 없이 사용할 수 있나요?

아니요, 하우징 밖에서 UV-C 램프를 작동시키지 마십시오. UV-C 광선은 소량이라도 피부와 눈에 위험합니다. 하우징은 빛 누출을 방지합니다.

UV 정화기가 올바르게 작동하는지 어떻게 알 수 있나요?

기기가 작동 중일 때 파란색 제어 표시등(⑩)이 켜집니다. 물이 맑아지고 조류가 줄어들면 정상 작동을 나타냅니다. 며칠 후에도 물이 탁하면 유량과 램프 상태를 확인하세요.

사용 설명서 Reeflex UV 500 EHEIM

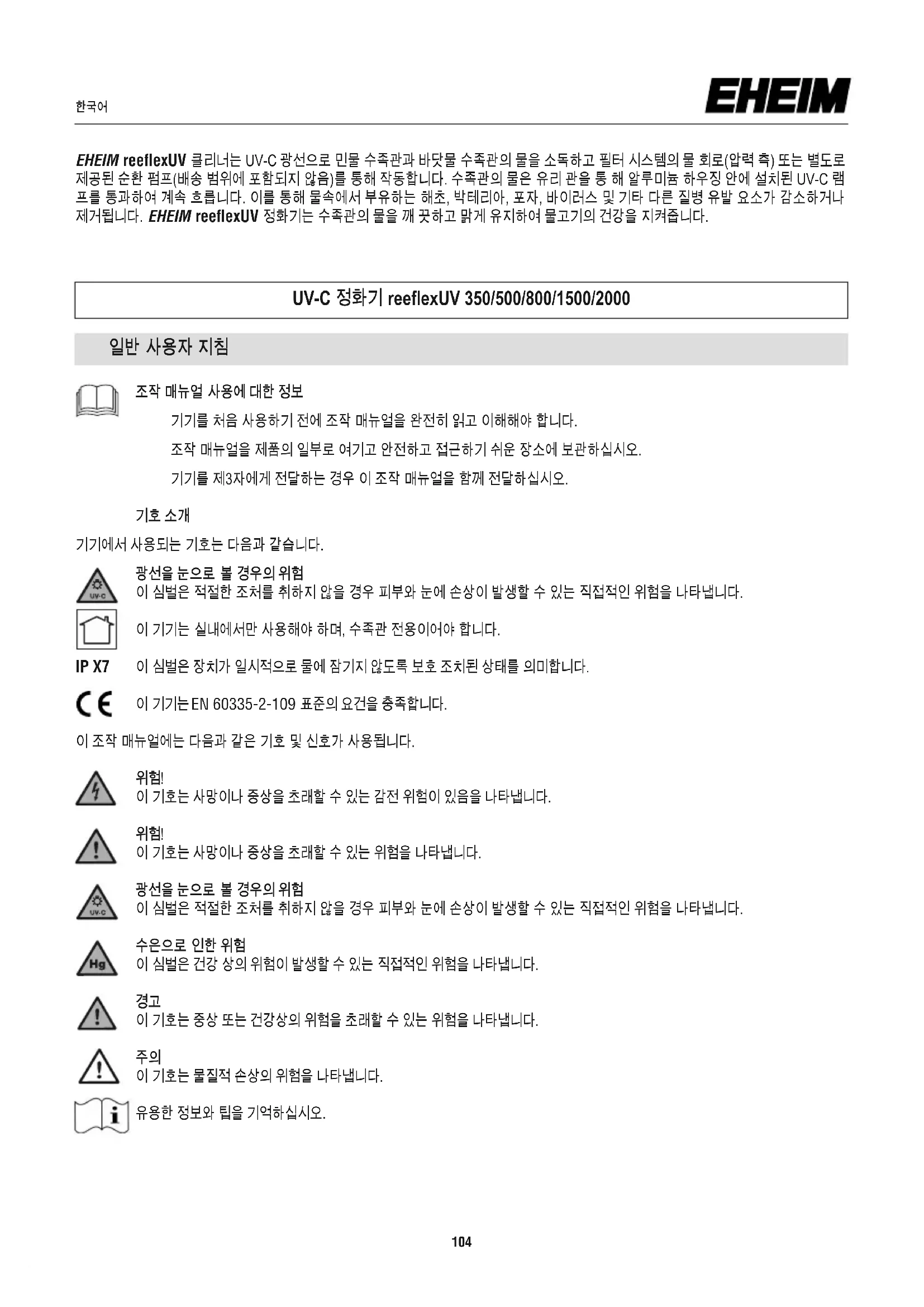

EHEIM reeflexUV 클리너는 UV-C 광선으로 민물 수족관과 바닷물 수족관의 물을 소독하고 필터 시스템의 물 회로(압력 측) 또는 별도로 제공된 순환 펌프(배송 범위에 포함되지 않음)를 통해 작동합니다. 수족관의 물은 유리 관을 통해 알루미늄 하우징 안에 설치된 UV-C 램프를 통과하여 계속 흐릅니다. 이를 통해 물속에서 부유하는 해초, 박테리아, 포자, 바이러스 및 기타 다른 질병 유발 요소가 감소하거나 제거됩니다. EHEIM reeflexUV 정화기는 수족관의 물을 깨끗하고 맑게 유지하여 물고기의 건강을 지켜줍니다.

기기를 처음 사용하기 전에 조작 매뉴얼을 완전히 읽고 이해해야 합니다.

조작 매뉴얼을 제품의 일부로 여기고 안전하고 접근하기 쉬운 장소에 보관하십시오.

기기를 제3자에게 전달하는 경우 이 조작 매뉴얼을 함께 전달하십시오.

기호 소개

기기에서 사용되는 기호는 다음과 같습니다.

광선을 눈으로 볼 경우의 위험

이 심벌은 적절한 조처를 취하지 않을 경우 피부와 눈에 손상이 발생할 수 있는 직접적인 위험을 나타냅니다.

이 기기는 실내에서만 사용해야 하며,수족관 전용이어야 합니다.

IP X7

이 심벌은 장치가 일시적으로 물에 잠기지 않도록 보호 조치된 상태를 의미합니다.

이 기기는 EN 60335-2-109 표준의 요건을 충족합니다.

이 조작 매뉴얼에는 다음과 같은 기호 및 신호가 사용됩니다.

위험!

이 기호는 사망이나 중상을 초래할 수 있는 감전 위험이 있음을 나타냅니다.

위험!

이 기호는 사망이나 중상을 초래할 수 있는 위험을 나타냅니다.

광선을 눈으로 볼 경우의 위험

이 심벌은 적절한 조처를 취하지 않을 경우 피부와 눈에 손상이 발생할 수 있는 직접적인 위험을 나타냅니다.

수은으로 인한 위험

이 심벌은 건강 상의 위험이 발생할 수 있는 직접적인 위험을 나타냅니다.

경고

이 기호는 중상 또는 건강상의 위험을 초래할 수 있는 위험을 나타냅니다.

주의

이 기호는 물질적 손상의 위험을 나타냅니다.

유용한 정보와 팀을 기억하십시오.

기기 및 납품 범위에 포함되는 모든 부품은 개인 용도로 사용되며, 다음 사항에만 사용해야 합니다:

-민물 및 바닷물 수족관 소독용.
- 기술 자료에 따름.

기기에 적용되는 제한사항은 다음과 같습니다.

• UVC 랼프를 절대 하우징 외부에서 작동하지 마십시오. 용도가 아닌 목적으로 사용해서도 안 됩니다
• 상업적, 공업적 목적에 사용 금지.
  -수온은 35°C를 초과할 수 없음.
  -부식성,높은 인화성,공격성 또는 폭발성 물질,음식물 및 음용수를 공급해서는 안됨.
• 물 흐름 없이 작동해서는 안됨.

안전 지침

기기를 잘못 사용하거나 의도한 대로 사용하지 않거나 안전지침에 유의하지 않을 경우, 사람과 재산에 대한 위험이 이 기기에서 발생할 수 있습니다.。

당신의 안전을 위해

• 위험(질식 위험)할 수 있으므로, 장치 포장과 소형 부품은 어린이나 자기 행위를 의식하지 못하는 사람의 손에 들어가지 못하게 합니다. 동물 로부터 멀리 합니다.
• 이 기기는 8세 이상의 어린이가 사용할 수 있으나 신체적, 정신적 능력이 제한된 사람(아이 포함)이나 안전을 담당하는 사람의 감독을 받지 아니하거나 그 사람으로부터 장비 사용 방법에 대한 지시를 받지않은, 경험이나 지식이 없는 사람을 위한 것이 아닙니다. 어린이가 이 장비를 가지고 노는 것을 허용하지 마십시오. 어린이가 감독 없이 청소하거나 사용자 유지보수를 수행하지 않도록 하십시오.
  -사용하기 전에 욕안으로 검사하여 장비, 특히 메인 케이블과 플러그가 손상되지 않았는지 확인하십시오.
• 기기가 제대로 작동하지 않거나 손상된 경우에는 사용하지 마십시오.
• 메인 케이블이 손상되었다면 기기를 사용하지 마십시오.
• 반드시 에하임 서비스 센터에서 수리하여야 합니다.
• 케이블선을 사용하여 기기를 운반하지 마십시오. 전원을 분리하려면 플러그를 사용하고 케이블을 사용하지 마십시오.
• 이 지침에 설명된 작업만 수행하십시오.
• 기기를 기술적으로 개조하지 마십시오.
• 기기에는 정품 부품과 부속품만 사용하십시오.
• UVC 래프를 하우징 외부에서 사용하면 절대 안 됩니다.
• UVC 래프를 절대 직접 바라보지 마십시오.
• 전기 시설은 국제적으로 적용되거나 개별 국가에서 적용되는 설치 규정 에 따라 설치해야 합니다.

• 기기는 최대 정격 잔류 전류가 30 mA인 잔류 전류 보호 장치를 사용하여 보호해야 합니다. 전기 기사에게 문의하십시오.

• 누수가 발생하거나 잔류 전류 보호 장치가 작동될 경우 즉시 전원 공급 장치에서 수족관의 모든 장치를 분리하십시오.
  -사용하지 않을 때에는 언제나 기기에서 전원을 분리하십시오.부품을 설치 제거하거나 청소,유지관리할 때에도 전원을 분리하십시오.

• 이장치의 전원 연결 케이블은 교체할 수 없습니다. 케이블이 손상된 경우 장치를 폐기하십시오.
• 메인 소켓과 메인 플러그를 습기로부터 보호하십시오. 케이블을 따라 주 전원 소켓까지 물이 흐르지 않도록 주 전원 케이블로 드립 루프를 구성하는 것이 좋습니다.
• 펌프의 전기 정보는 반드시 주 전원의 정보와 일치해야 합니다. 이 정보는 타입 플레이트, 포장지 그리고 이지 침에서 찾을 수 있습니다.

A 용어 설명

① 알루미늄 하우징 ② 하우징 덮개 ③ 2 x 십자 흔 나사 M5 x 10 mm ④ UV-C 랼프 ⑤ UV-C 랼프 프레임 ⑥ 전원 케이블이 있는 사전 작등 장치 ⑦ 나사 슬리브 ⑧ 호스 연결부 ∅ 12/16 mm ⑨ 호스 연결부 ∅ 16/22 mm ⑩ 유리 재질의 기능 컨트롤 창 ⑪ 홀더 ⑫ 3 x 홀더 용 고정 나사 ⑬ 유니언 너트(호스 고정용)

포장풀기

이 장치에는 래프가 포함되어 있습니다.

포장을 풀 때 모든 부품이 있는지 확인하십시오. UV-C 램프는 안전을 위해 별도로 포장되어 있으며, 수송 시 손상 방지를 위해 장치 내에 조립되어 있지 않습니다.

주의: UV-C 랄프는 수온을 함유하고 있습니다! UV-C 랄프를 주의하여 취급하십시오. 파손 위험! 유리 바디에 손가락을 대지 마십시오. 부드러운 수건이나 유사한 물체를 반드시 사용해야 합니다.

B 장착

장착을 시작하기전에 설명서를 숙지하고 안전 지침에유의하십시오.

양쪽 십자 흔 나사③을 연 후 하우징 덮개 ②를 들어올리십시오. UV-C 램프 프레임 ⑤를 당겨 빼십시오. UV-C 램프 ④를 주의 하여 프레임 ⑤에 고정되는 소리가 날 때까지 끼우십시오. UV-C 램프가 끼워진 프레임을 주의하여 하우징에 끼운 후 눌러 고정 하십시오. 하우징 덮개를 끼우고 단단히 조이십시오.

주의: UV-C 랼프를 하우징 외부에서 작동하면 절대 안 됩니다. 장치를 의도하지 않게 사용하거나 하우징이 손상되면 위험한 UV-C 방사선이 방출될 수 있습니다. UV-C 광선은 아주 작은 양이라도 눈과 피부를 손상시킬 수 있습니다.

홈더 ⑪ 및 사전 작동 장치 하십시오. ⑥을 적절한 위치(수족관 아래 선반)에 함께 제공된 나사와 함께 고정한 후 UV 정화기를 훔더에 고정 하십시오.

주의: 물로 인한 손상을 방지하려면 UV 정화기 설치 전에 호스 시스템, 필터 장치 또는 회전 펌프를 끄고 라인 시스템 에 물이 없도록 해야 합니다.

UV 정화기인 EHEIM reeflexUV는 압력 측(외부 필터 또는 회전 펌프로부터의 물 회전)에 설치하십시오. 호스 끝 부분을 호스 연결부 ⑧⑨에 밀어 끼운 후 유니언 너트 ⑬으로 고정하십시오. UV 정화기의 호스 연결부를 나사 슬리브 ⑦을 돌려 연결한 후 손으로 조이십시오. 필터 장치 또는 화전 펌프를 다시 작동하십시오. 이때 제조사의 사용 설명서에 유의하십시오.

최초작동

UV 정화기 EHEIM reeflexUV를 전원 플러그를 연결하여 작동하십시오. 기능 컨트를 창 ⑩이 파란색으로 켜집니다.

C 세척 및 정비

주의: 정비 작업을 시작하기 전에 장치를 전원에서 분리하십시오.

세척 및 정비 작업 시 물로 인한 손상을 방지하려면 UV 정화기 설치 전에 호스 시스템, 필터 장치 또는 회전 펌프를 끄 고 라인 시스템에 물이 없도록 해야 합니다.

세척:

UV 정화기를 나사 슬리브 ⑦을 돌려 라인 시스템에서 분리한 후 흔더를 꺼내십시오. UV 정화기 내부의 유리관을 정기적으로, 가급적이면 필터를 청소할 때마다, 늦어도 3개월 후에는 청소하십시오. EHEIM Universal 세척 브러시(주문 번호 4005570)를 여러 번 통과시키십시오.

정비:

UV-C 래프의 최대 작동 시간은 약 8,000시간입니다. 이 시간은 약 1년에 해당하며 이후 반드시 교체해야 합니다.

장착을 시작하기 전에 설명서를 속지하고 안전 지침에 유의하십시오.

주의: UV-C 램프를 하우징 외부에서 작동하면 절대 안 됩니다. 장치를 의도하지 않게 사용하거나 하우징이 손상되면 위험한 UV-C 방사선이 방출될 수 있습니다. UV-C 광선은 아주 작은 양이라도 눈과 피부를 손상시킬 수 있습니다.

양쪽 십자 홈 나사 ③을 연 후 하우징 덮개 ②를 들어올리십시오. UV-C 램프 프레임을 하우징에서 꺼낸 후 UV-C 램프를 램프 프레임으로 부터 꺼내십시오. 새로운 UV-C 램프를 주의하여 프레임에 고정되는 소리가 날 때까지 끼우십시오(그림 B3 참조).

주의: UV-C 랼프는 수은을 함유하고 있습니다! UV-C 랼프를 주의하여 취급하십시오. 파손 위험! 유리 바디에 손가락을 대지 마십시오. 부드러운 수건이나 유사한 물체를 반드시 사용해야 합니다.

장애 처리

주의! 감전!

- 장애를 처리하기 전에 전원 플러그를 빼십시오.

장애	원인	조치
UV-C 램프가 켜지지 않음	전원에 연결되지 않음	▶ 전원 전압을 점검하십시오.▶ 전원 라인을 점검하십시오.
	전원 플러그가 꽃혀 있지 않음	▶ 전원 플러그를 전원 소켓에 끼우십시오.
	UVC 램프 고장	▶ UVC 램프를 교체하십시오.
물이 깨끗하지 않음	물이 흐르는 관이 더러워짐	▶ 세척 브러시로 세척하십시오.
	UVC 램프 출력 없음	▶ UVC 램프를 교체하십시오.약 8,000시간의 수명이 초과됨

다른 장애가 발생할 경우 EHEIM 서비스에 문의하십시오.

해체

보관

1.아쿠아리움에서 장치를 제거합니다.
2. 기기를 청소합니다.
3. 기기를 성에가 끼지않는 장소에 보관하십시오.

폐기

기기를 폐기할 때는 각 법령 규정에 유의합니다. 유럽 연합의 전기 및 전자 기기 처리에 관한 정보: 유럽 연합 내에서, 전기 작동 장치의 폐기는 폐전기 및 전자 장비에 관한 EU 지침 2012/19/EU에 근거한 국가 규정에 의해 관리됩니다. 해당 기기는 더 이상 지방자치 또는 가정용 폐기물로 폐기할 수 없습니다. 기기는 시립 수집 지점이나 재활용 센터에서 무료로 허용될 것입니다. 제품 포장은 재활용 가능한 재료로 구성되어 있습니다. 환경적으로 책임감 있는 방식으로 폐기하고 재활용할 수 있

도록 하십시오.
