Reeflex UV 500 - Vesisuodatin EHEIM - Ilmainen käyttöohje ja opas

Tuotetyyppi	UV-C selkeytin makean ja suolaisen veden akvaarioille
Malli	EHEIM reeflexUV 500
Merkki	EHEIM
Mitat (arviolta)	Pituus: 45 cm, halkaisija: 6 cm (arvio)
Paino	Noin 1,2 kg (arvio)
Sähkönsyöttö	230 V / 50 Hz (tyyppikilven mukaan)
Tehonkulutus	18 W (arvio mallille 500)
UV-C-lamppu	Teho: 18 W, käyttöikä 8 000 tuntia (~1 vuosi)
Sopiva virtaus	Jopa 500 L/h (arvio)
Letkuliitännät	∅ 12/16 mm ja ∅ 16/22 mm
Veden maksimilämpötila	35 °C
Suojausluokka	IP X7 (kestää lyhytaikaisen upotuksen)
Päätoiminnot	UV-C-desinfiointi: levien, bakteerien, virusten ja sienten poisto. Kirkas vesi ja terveet kalat.
Huolto ja puhdistus	Puhdista lasiputki 3 kuukauden välein EHEIM-harjalla (viite 4005570). Vaihda UV-C-lamppu vuosittain.
Turvallisuus	UV-C-säteilyn vaara: älä koskaan käytä lamppua kotelon ulkopuolella. Sisältää elohopeaa. Irrota verkkovirrasta ennen huoltoa. Käytä 30 mA vikavirtasuojaa.
Varaosat ja korjattavuus	Vara-UV-C-lamppu, puhdistusharja, tiivisteet. Korjaukset valtuutetussa EHEIM-huollossa.
Yleistä tietoa	Asennus suodatuspiirin painepuolelle. Toimii kiertovesipumpun tai ulkoisen suodattimen kanssa. Toimitetaan liitäntälaitteen, kiinnikkeiden ja kokoamattoman lampun kanssa.

Usein kysytyt kysymykset - Reeflex UV 500 EHEIM

Kuinka asennan EHEIM reeflexUV 500 UV-selkeyttimen?

Asenna se suodattimen tai kiertovesipumpun painepuolelle. Asenna ensin UV-C-lamppu pidikkeeseen, työnnä pidike koteloon ja kiinnitä kansi. Kiinnitä liitäntälaite ja kiinnike vakaaseen tukeen, liitä sitten letkut (∅12/16 tai 16/22 mm) muttereilla. Kytke liitäntälaite. Varmista, että vesikierto on päällä ennen laitteen käynnistämistä.

Milloin minun pitää vaihtaa UV-C-lamppu?

UV-C-lampun käyttöikä on noin 8 000 tuntia, eli noin 1 vuosi jatkuvassa käytössä. Vaihda se tämän ajan jälkeen varmistaaksesi tehokkaan desinfioinnin. Sininen merkkivalo osoittaa normaalin toiminnan.

Kuinka puhdistan UV-selkeyttimen lasiputken?

Irrota laite verkkovirrasta ja sulje vesi. Pura selkeytin kiertämällä kaulusta. Käytä yleispuhdistusharjaa EHEIM (viite 4005570) hankaamaan lasiputken sisäpinta. Huuhtele puhtaalla vedellä ja kokoa uudelleen. Suorita tämä toimenpide vähintään 3 kuukauden välein.

Voinko käyttää reeflexUV 500:ta merivesiakvaariossa?

Kyllä, selkeytin on suunniteltu makean ja meriveden akvaarioille. Noudata veden maksimilämpötilaa 35 °C äläkä käytä syövyttävien tai syttyvien aineiden kanssa.

Mitä tehdä, jos UV-C-lamppu ei syty?

Tarkista ensin, että pistoke on kytketty ja ettei kaapeli ole vaurioitunut. Jos lamppu ei edelleenkään syty, se saattaa olla viallinen. Vaihda se uuteen lamppuun. Jos ongelma jatkuu, ota yhteyttä EHEIM-huoltoon.

Voiko UV-selkeytin toimia ilman vesikiertoa?

Ei, laitetta ei saa koskaan käyttää ilman vesivirtausta. UV-C-lamppu lämpenee ja veden täytyy kiertää lämmön poistamiseksi ja desinfioinnin varmistamiseksi. Kuivakäyttö vahingoittaisi laitetta.

Mikä vesivirtaus on suositeltava reeflexUV 500:lle?

Malli 500 sopii virtauksille jopa noin 500 L/h. Varmista, ettei pumpun virtaus ylitä tätä arvoa optimaalisen desinfioinnin saavuttamiseksi.

Sisältääkö UV-C-lamppu vaarallisia aineita?

Kyllä, UV-C-lamppu sisältää elohopeaa. Käsittele sitä varoen: älä koske lasiin suoraan, käytä pehmeää liinaa. Jos se rikkoutuu, tuuleta huone ja vältä kosketusta. Hävitä käytetyt lamput paikallisten määräysten mukaisesti.

Voinko käyttää UV-selkeytintä ilman koteloa?

Ei, älä koskaan käytä UV-C-lamppua kotelon ulkopuolella. UV-C-säteet ovat vaarallisia iholle ja silmille, jopa pieninä annoksina. Kotelo suojaa valovuodoilta.

Kuinka tiedän, toimiiko UV-selkeytin oikein?

Sininen merkkivalo (⑩) syttyy, kun laite on käynnissä. Kirkastuva vesi ja levien väheneminen osoittavat hyvää toimintaa. Jos vesi pysyy sameana muutaman päivän jälkeen, tarkista virtaus ja lampun kunto.

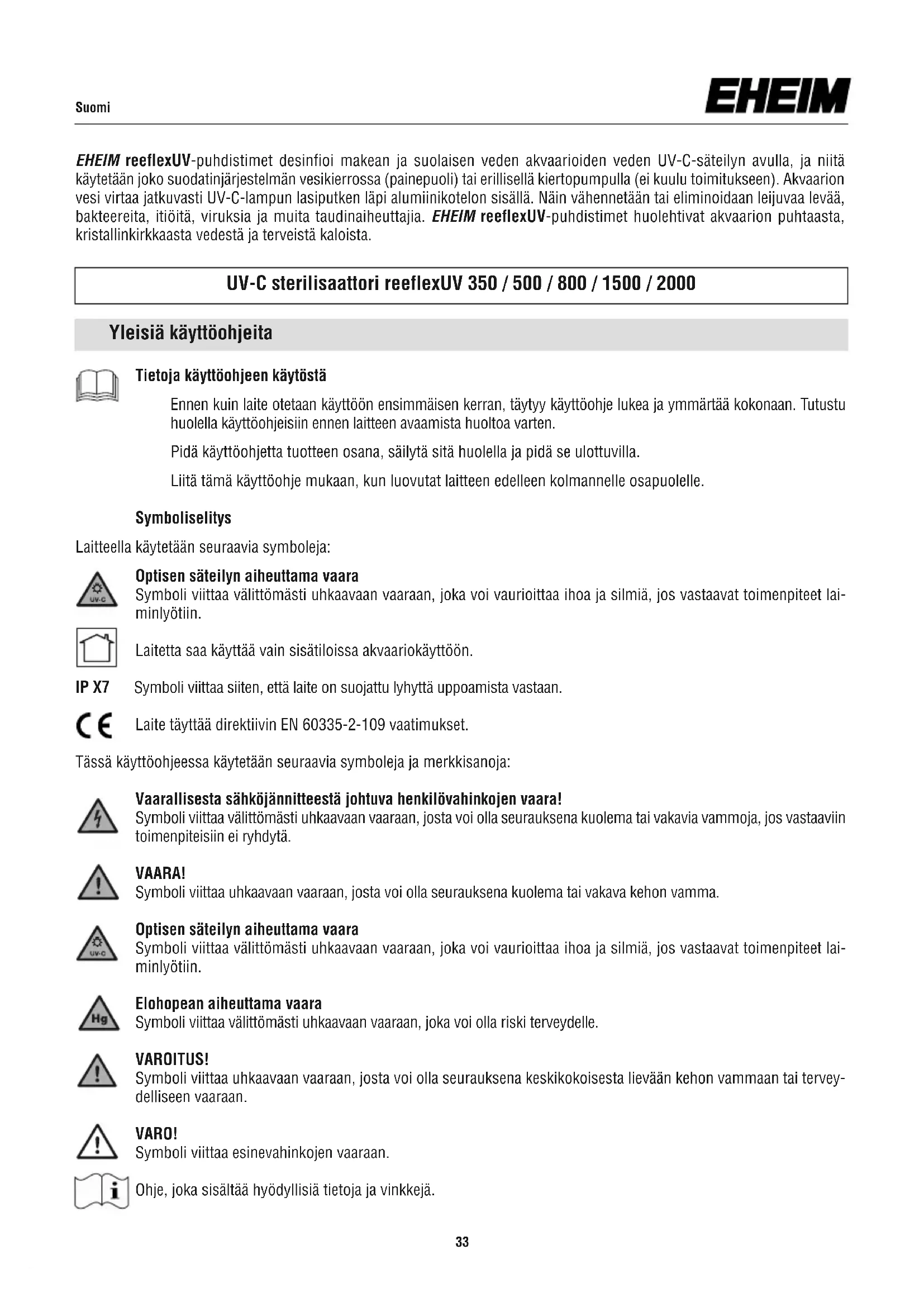

KÄYTTÖOHJE Reeflex UV 500 EHEIM

EHEIM reeflexUV-puhdistimet desinfioi makean ja suolaisen veden akvaarioiden veden UV-C-säteilyn avulla, ja niitä käytetään joko suodatinjärjestelmän vesikierrossa (painepuoli) tai erillisellä kiertopumpulla (ei kuulu toimitukseen). Akvaarion vesi virtaa jatkuvasti UV-C-lampun lasiputken läpi alumiinikotelon sisällä. Näin vähennetään tai eliminoidaan leijuvaa levää, bakteereita, itiöitä, viruksia ja muita taudinaiheuttajia. EHEIM reeflexUV-puhdistimet huolehtivat akvaarion puhtaasta, kristallinkirkkaasta vedestä ja terveistä kaloista.

UV-C sterilisaattori reeflexUV 350 / 500 / 800 / 1500 / 2000

Yleisiä käyttöohjeita

Tietoja käyttöohjeen käytöstä

Ennen kuin laite otetaan käyttöön ensimmäisen kerran, täytyy käyttöohje lukea ja ymmärtää kokonaan. Tutustu huolella käyttöohjeisiin ennen laitteen avaamista huoltoa varten.

Pidä käyttöohjetta tuotteen osana, säilytä sitä huolella ja pidä se ulottuvilla.

Liitä tämä käyttöohje mukaan, kun luovutat laitteen edelleen kolmannelle osapuolelle.

Symboliselitys

Laitteella käytetään seuraavia symboleja:

Optisen säteilyn aiheuttama vaara

Symboli viittaa välittömästi uhkaavaan vaaraan, joka voi vaurioittaa ihoa ja silmiä, jos vastaavat toimenpiteet laiminlyötiin.

Laitetta saa käyttää vain sisätiloissa akvaariokäyttöön.

IP X7

Symboli viittaa siiten, että laite on suojattu lyhyttä uppoamista vastaan.

Laite täyttää direktiivin EN 60335-2-109 vaatimukset.

Tässä käyttöohjeessa käytetään seuraavia symboleja ja merkkisanoja:

Vaarallisesta sähköjännitteestä johtuva henkilövahinkojen vaara!

Symboli viittaa välittömästi uhkaavaan vaaraan, josta voi olla seurauksena kuolema tai vakavia vammoja, jos vastaaviin toimenpiteisiin ei ryhdytä.

VAARA!

Symboli viittaa uhkaavaan vaaraan, josta voi olla seurauksena kuolema tai vakava kehon vamma.

Optisen säteilyn aiheuttama vaara

Symboli viittaa välittömästi uhkaavaan vaaraan, joka voi vaurioittaa ihoa ja silmiä, jos vastaavat toimenpiteet laiminlyötiin.

Elohopean aiheuttama vaara

Symboli viittaa välittömästi uhkaavaan vaaraan, joka voi olla riski terveydelle.

VAROITUS!

Symboli viittaa uhkaavaan vaaraan, josta voi olla seurauksena keskikokoisesta lievään kehon vammaan tai tervey-delliseen vaaraan.

VARO!

Symboli viittaa esinevahinkojen vaaraan.

Ohje, joka sisältää hyödyllisiä tietoja ja vinkkejä.

Käyttöalue

Laite ja kaikki toimituslaajuuteen sisältyvät osat on tarkoitettu käyttöön yksityisalueella ja sitä saa käyttää vain:

• Makean ja suolaisen veden akvaarioiden desinfointiin
• noudattamalla teknisiä tietoja

Laitteeseen pätevät seuraavat rajoitukset:

• Älä koskaan käytä UVC-lamppua kotelon ulkopuolella tai muihin tarkoituksiin.
• älä käytä kaupallisiin tai teollisiin tarkoituksiin
• veden lämpötila ei saa ylittää 35 °C lämpötilaa
• Syövyttäviä, helposti syttyviä, aggressiivisia tai räjähtäviä aineita ei saa kuljettaa, suolavesi sekä juomavesi
• älä milloinkaan toimi ilman veden läpivirtausta

Turvallisuusohjeet

Tästä laitteesta voi tulla vaaroja henkilöille ja esinearvoille, jos laitetta käytetään asi- aankuulumattomasti, tai ei käytetä käyttötarkoitusta vastaten, tai jos turvallisuusohjeita ei huomioida.

Turvallisuuttasi varten

• Laitteen pakkaus ja pienet osat eivät saa päästä lasten tai ihmisten käsiin, jotka eivät ole tietoisia teoistaan, koska se voi aiheuttaa vaaran (tukehtumisvaara!). Pidä kaukana eläimistä.
• Tätä laitetta voivat käyttää vähintään 8 vuoden ikäiset lapset sekä henkilöt, joilla on vähentyneitä fyysisiä, aistimuksellisia tai henkisiä kykyjä tai puute kokemuksesta ja/tai tietämyksestä, jos heitä valvotaan tai on koulutettu laitteen turvallisen käyttöön ja he ovat ymmärtäneet siitä koituvat vaarat. Lapset eivät saa leikkiä laitteen kanssa. Lapset eivät saa suorittaa puhdistusta eikä käyttäjähuoltoa, vaikka heitä valvottaisiin.
• Suorita ennen käyttöä silmämääräinen tarkistus varmistaaksesi, että laite, erityisesti verkkokaapeli ja pistoke, ovat vahingoittumattomia.
• Älä käytä laitetta, jos se ei toimi oikein tai jos se on vaurioitunut.
• Älä milloinkaan käytä laitetta vahingoittuneen verkkokaapelin kanssa.
• Korjauksia saa suorittaa vain EHEIM-huoltopiste.
• Älä kanna laitetta verkkokaapelista. Virtaverkosta erottamiseksi vedä aina pistokkeesta, ei kaapelista tai laitteesta.
• Suorita vain töitä, jotka on kuvattu tässä käyttöohjeessa.
• Älä milloinkaan tee laitteeseen teknisiä muutoksia.
• Käytä laitteeseen vain alkuperäisvaraosia ja -varusteita.
• Älä koskaan käytä UVC-lamppua kotelon ulkopuolella.
• Älä koskaan katso suoraan UVC-lampun valoon.

• Sähköasennusten on vastattava kansainvälisiä ja maakohtaisia asennusmää-räyksiä.
• Suuren kosketusjännitteen suojaksi täytyy asennuksessa olla enintään 30 mA:n vikavirtasuojakytkin. Kysy neuvoja sähköalan ammattilaiselta.
• Erota heti kaikki akvaarioissa olevat osat sähköverkosta vesivuodon yhteydessä, tai jos vikavirtasuojalaitteisto on lauennut.
• Erota aina kaikki akvaarioissa olevat osat sähköverkosta, jos et käytä niitä ennen kuin asennat tai irrotat osia ja ennen puhdistus- ja huoltotöitä.
• Laitteen virtajohtoa ei voi muuttaa. Jos kaapeli on vaurioitunut, laite on viallinen romutettu.
• Suojaa pistorasia ja verkkopistoke kosteudelta. On suositeltavaa muodostaa verkkokaapelin kanssa tippasilmukka, joka estää kaapelia pitkin mahdollisesti tulevan veden pääsyn pistorasiaan.
• Laitteen sähköisten tietojen on vastattava toimitustietoja. Löydät nämä Tietoja arvokilvestä, pakkauksesta tai tästä käyttöoppaasta.

A Käsitteiden määritys

① alumiiinikotelo ② kotelon kansi ③ 2 x ristipääruuvia M5 x 10 mm ④ UV-C-lamppu ⑤ UV-C-lampun kanta ⑥ liitäntälaite ja verkkokaapeli ⑦ ruuviholkki ⑧ ruuviliitäntä ∅ 12/16 mm ⑨ ruuviliitäntä ∅ 16/22 mm ⑩ lasinen tarkastusikkuna ⑪ pidike ⑫ 4 x kiinnitysruuvia pidikkeelle ⑬ mutteri (letkuvarmistin)

Paketista poistaminen

Tämä laite sisältää UV-C-lampun.

Tarkasta paketista poistaessasi, ovatko kaikki osat mukana. UV-C-lamppu on turvallisuussyistä pakattu erikseen, eikä sitä ole asennettu laitteeseen, jotta se ei rikkoudu kuljetuksen aikana.

HUOMIO: UV-C-lamppu sisältää elohopeaa! Käsittele UV-C-lamppua huolella RIKKOUTUMISEN VAARA! Älä koske lasiin suoraan sormilla. Käytä ehdottomasti pehmeää liinaa tai muuta vastaavaa.

B Asennus

Lue käyttöohjeet huolella ennen asentamista ja noudata ehdottomasti turvallisuusohjeita.

Avaa molemmat ristipääruuvit ③ ja nosta kotelon kansi ②. Vedä UV-C-lampun kanta ⑤ varovasti ulos. Laita UV-C-lamppu ④ varovasti kantaan ⑤ niin, että se napsahtaa kiinni. Laita kanta, johon UV-C-lamppu on asennettu, varovasti koteloon ja työnnä voimakkaasti. Laita kotelon kansi paikoilleen ja ruuvaa kiinni.

HUOMIO: UV-C-lamppua ei saa ottaa käyttöön laitteen ulkopuolella. Laitteen tahaton käyttö tai kotelon vaurioitu-minen voi aiheuttaa vaarallisen UV-C-säteilyn. UV-C-säteily voi vahingoittaa silmiä ja ihoa myös pieninä annoksina.

Kiinnitä pidike ⑪ ja liitäntälaite ⑥ sopivaan paikkaan (esim. akvaarion alla olevaan kaappiin) mukana tulevilla ruuveilla ja laita UV-puhdistin pidikkeeseen.

HUOMIO: Vesivahingon välttämiseksi on ennen UV-pudistimen asentamista letkut, suodatin tai kiertopumppu otettava pois toiminnasta ja varmistettava, että letkuissa ei ole enää vettä.

Asenna UV-puhdistin EHEIM reeflexUV painepuolelle (veden paluuvirtaus ulkosuodattimesta tai kiertopumpusta). Työnnä letkujen päät letkuliitäntöihin ⑧ ⑨ ja varmista mutterilla ⑬. Yhdistä letkuliitäntä UV-puhdistimeen kääntämällä ruuviholkkeja ⑦ ja kiristä käsivoimin. Ota suodatin tai kiertopumppu taas käyttöön. Ota huomioon valmistajan käyttöohjeet.

Käyttöönotto

Ota UV-puhdistin EHEIM reeflexUV käyttöön laittamalla verkkopistoke pistorasiaan. Tarkastusikkunassa ⑩ on sininen valo.

C Hoito ja huolto

HUOMIO: Laite on irrotettava verkkovirrasta ennen huoltotöitä. Vesivahingon välttämiseksi puhdistuksessa ja huollossa on ennen UV-pudistimen asentamista letkut, suodatin tai kiertopumppu otettava pois toiminnasta ja varmistettava, että letkuissa ei ole enää vettä.

Puhdistus: Irrota UV-puhdistin letkuista ruuviholkkeja ⑦ kääntämällä ja ota se pois pidikkeestä. Puhdista UV-kirkastimen sisällä oleva lasiputki säännöllisin väliajoin, mieluiten aina suodattimen puhdistuksen yhteydessä, viimeistään 3 kuukauden kuluttua. Vedä EHEIM-puhdistusharja (tilausnro 4005570) monta kertaa läpi.

Huolto: UV-C-lampun maksimaalinen käyttöaika on noin 8 000 tuntia – suurin piirtein vuosi – minkä jälkeen se on vaihdettava.

Lue käyttöohjeet huolella ennen asentamista ja noudata ehdottomasti turvallisuusohjeita.

HUOMIO: UV-C-lamppua ei saa ottaa käyttöön laitteen ulkopuolella. Laitteen tahaton käyttö tai kotelon vaurioitu-minen voi aiheuttaa vaarallisen UV-C-säteilyn. UV-C-säteily voi vahingoittaa silmiä ja ihoa myös pieninä annoksina.

Avaa molemmat ristipääruuvit ③ ja nosta kotelon kansi ②. Ota kanta ja UV-C-lamppu kotelosta ja vedä UV-C-lamppu varovasti kannasta. Laita uusi UV-C-lamppu varovasti kantaan, kunnes se napsahtaa kiinni (katso kuva B3).

HUOMIO: UV-C-lamppu sisältää elohopeaa! Käsittele UV-C-lamppua huolella RIKKOUTUMISEN VAARA! Älä koske lasiin suoraan sormilla. Käytä ehdottomasti pehmeää liinaa tai muuta vastaavaa.

Häiriöiden poistaminen

Huomio! Sähköisku!

- Vedä verkkopistoke irti ennen häiriöiden poistamista.

Häiriö	Mahdollinen syy	Korjaus
UVC-lamppu ei pala	Verkkojännite puuttuu	► Tarkista verkkojännite► Tarkista syöttöjohto
	Verkkopistoketta ei ole laitettu sisään	► Pistä verkkopistoke verkkopistorasiaan
	UVC-lamppu on viallinen	► Vaihda UVC-lamppu
Vesi ei ole kirkasta	Läpivirtausputki on likaantunut	► Puhdistapuhdistusharjalla
	UVC-lampussa ei ole tehoa	► Vaihda UVC-lamppu8 000 tunnin käyttöikä ylittyi

Muissa häiriöissä käänny EHEIM-huollon puoleen.

Käytöstä poistaminen

Säilytys

1. Poista laite akvaariosta
2. Puhdista laite
3. Säilytä laitetta jäätymiseltä suojatussa paikassa.

Hävittäminen

Huomioi laitteen hävittämisen yhteydessä lakisääteiset vaatimukset. Tietoa sähkö- ja elektroniikkalaitteiden hävittämisestä Euroopan yhteisön alueella: Euroopan yhteisön sisällä sähkökäyttöisten laitteiden hävittämistä säädellään kansallisilla säädöksillä, jotka perustuvat EU-direktiiviin 2012/19/EU käytetyistä elektroniikkalaitteista (WEEE) . Sen mukaisesti laitetta ei enää saa hävittää kunnallisen tai kotitalousjätteen mukana. Laite otetaan ilmaiseksi vastaan kunnallisissa keräyspisteissä ja kierrätyskeskuksissa. Tuotepakkaus on tehty kierrätyskelpoisista materiaaleista. Hävitä se ympäristöystävällisesti ja uudelleenkäyttöön.
