BEDIENUNGSANLEITUNG reeflexUV+e 500 EHEIM

Hiermit erklart EHEIM GmbH & Co. KG, dass der Funkanlageotyp EHEIM refflexUV+e der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.eheim.com Hereby, EHEIM GmbH & Co. KG, declares that the radio equipment type EHEIM refflexUV+e is in compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address: www.eheim.com

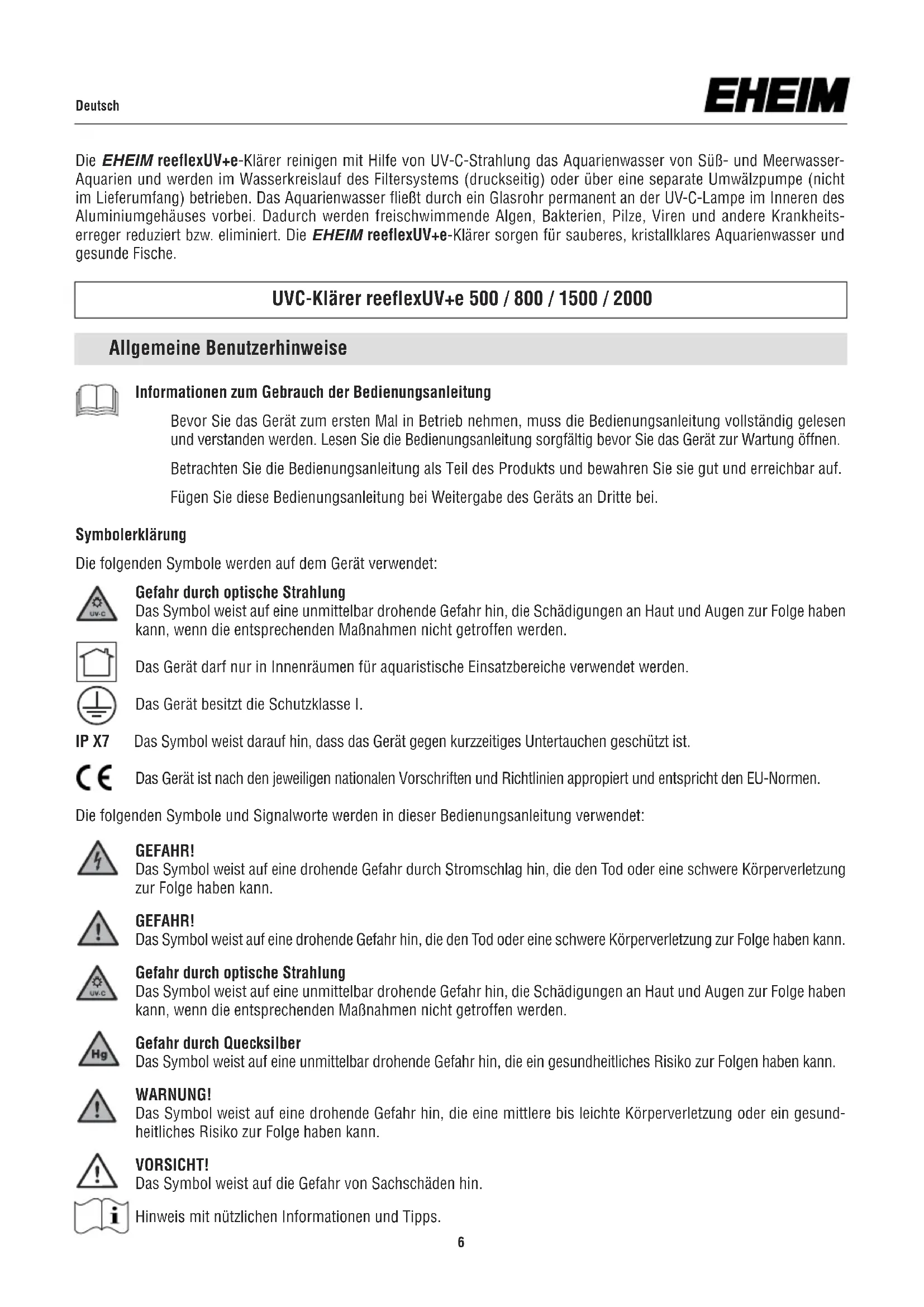

Die EHEIM refflexUV+e-Klärer reinigen mit Hilfe von UV-C-Strahlung das Aquienwasser von Suß- und MeerwasserAquarien und werden im Wasserkreislauf des Filtersystems (druckseitig) oder über eine separate Umwalzpumpe (nicht im Lieferumfang) betrieben. Das Aquienwasser flieBt durch ein Glasrohr permanent an der UV-C-Lampe im Inneren des Aluminiumgehäuses vorbei. Dadurch werden freischwimmende Algen, Bakterien, Pilze, Viren und andere Krankheitserreger reduziert bzw. eliminiert. Die EHEIM refflexUV+e-Klärer sorgen für sauberes, kristallklares Aquienwasser und gesunde Fische.

UVC-Klärer refflexUV+e 500 / 800 / 1500 / 2000

Allgemeine Benutzerhinweise

Informationen zum Gebrauch der Bedienungsanleitung

Bevor Sie das Gerät zum ersten Mal in Betrieb besteht, muss die Bedienungsanleitung vollständig gelesen und verstanden werden. Lesen Sie die Bedienungsanleitung sorgfältig bevor Sie das Gerät zur Wartung öffnen.

Betrachten Sie die Bedienungsanleitung als Teil des Produkts und bewahren Sie sie gut und erreichen bar auf.

Fugen Sie diese Bedienungsanleitung bei Weitergabe des Gerats an Dritte bei.

Symbolerklarung

Die folgenden Symbole werden auf dem Gerät verwendet:

Gefahr durch optische Strahlung

Das Symbol weist auf eine unmittelbar drohende Gefahr hin, die Schädigungen an Haut und Augen zur Folge haben kann, wenn die entsprechenden Maßnahmen nicht getroffen werden.

Das Geratarf nur in Innenraumen fur aquaristische Einsatzbereiche verwendet werden.

Das Gerät besitzt die Schutzklasse I.

IP X7

Das Symbol weist daraufhin, dass das Gerät gegen kurzzeitiges Untertauchen geschützt ist.

Das Gerät ist nach den jeweiligen nationalen Vorschriften und Richtlinien appropriate und entspricht den EU-Normen.

Die folgenden Symbole und Signalworte werden in dieser Bedienungsanleitung verwendet:

GEFAHR!

Das Symbol weist auf eine drohende Gefahr durch Stromschlag hin, die den Tod oder eine schwere Körperverletzung zur Folge haben kann.

GEFAHR!

Das Symbol weist auf eine drohende Gefahr hin, die den Tod oder eine schwere Körpersverletzung zur Folge haben kann.

Gefahr durch optische Strahlung

Das Symbol weist auf eine unmittelbar drohende Gefahr hin, die Schädigungen an Haut und Augen zur Folge haben kann, wenn die entsprechenden Maßnahmen nicht getroffen werden.

Gefahr durch Quecksilber

Das Symbol weist auf eine unmittelbar drohende Gefahr h, die ein gesundheitliches Risiko zur Folgen haben kann.

WARNING!

Das Symbol weist auf eine drohende Gefahr hin, die eine mittlere bis leichte Körpersverletzung oder ein gesundheitliches Risiko zur Folge haben kann.

VORSICHT!

Das Symbol weist auf die Gefahr von Sachschäden hin.

Hinweis mit nutzlichen Informationen und Tipps.

Einsatzgebiet

Das Gerät und alle im Lieferumfang enthaltenen Teile sind für die Benutzung im privaten Bereich bestimmt und)dürfen ausschließlich verwendet werden:

• zur Desinfektion von Aquarienwasser von Suss- und Meerwasseraquarien
• in Innenräumen
• unter Einhaltung der technischen Daten

Für das Gerät gelten folgende Einschränkungen:

• UVC-Lampe niemals außerhalb des Gehäuses betreiben oder für andere Zwecke verwenden.
• nicht für gewerbliche oder industrielle Zwecke verwenden
• die Wassertemperaturarf 35^ nicht überschreiben
• nicht gefördert werden dürfen atzende, leicht brennbare, aggressive oder explosive Stoffe, Lebensmittel sowie Trinkwasser
• niemals ohne Wasserdurchfluss betreiben

Sicherheitshinweise

Von thisem Gerät können Gefahren für Personen und Sachwerte ausgehen, wenn das Gerät unsachgemäß bzw. nicht dem Verwendungszweck entsprechend eingesetzt wird oder wenn die Sicherheitshinweise nicht beachtet werden.

Für ihre Sicherheit

• Die Geräteverpackung und Kleinteile nicht in die Höhe von Kindern oder Personen, die sich ihrer Handlungen nicht bewusst sind, gelangen给你们, da hier von Gefahren ausgegeben können (Erstickungsgefahr!). Von Tieren fern halten.
  Nur für EU-Länder:

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speien. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Das Gerätarf nicht von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder mentalen Fähigkeiten oder mangelnder Erfahrung und Wissen verwendet werden, es sei dess, sie werden beaufsichtigt oder instruiert. Kinder, müssen beaufsichtigt werden, damit sie nicht mit dem Gerätspielern.
• Führn Sie vor Benutzung eine Sichtkontrolle durch, um sicherzustellen, dass das Gerät, insbesondere Netzkabel und Stecker, unbeschädigt sind.
• Benutzen Sie das Gerät nicht, wenn es nicht ordnungsgemäß Funktioniert oder wenn es beschädigt ist.
• Benutzen Sie das Gerät niemals mit einem beschädigten Netzkabel.

• Reparaturen dürfen ausschließlich von einer EHEIM Servicestelle durchgeführt werden.

• Tragen Sie das Gerät nicht am Netzkabel undziehen Sie zum Trennen vom Stromnetz immer am Stecker und nicht am Kabel oder Gerät.

• Führer Sie nur Arbeiten durch, die in dieser Anleitung beschrieben sind.
• Nehmen Sie niemals technische Änderungen am Gerät vor.
• Verwenden Sie nur Original-Ersatzteile und -Zubehör für das Gerät.
• Verwenden Sie niemals die UVC-Lampe außerhalb des Gehäuses.
• Schauen Sie niemals in das Licht der UVC-Lampe.

Die elektrischen Installationen müssen den Internationalen und nationalen Errichterbestimmungen entsprechen.
- Das Gerät sollte über eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsfehlerstrom von maximal 30 mA abgesichert sein. Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.
- Trennen Sie sofort alle Geräte im Aquarium vom Stromnetz bei einer Wasserleckage bzw. wenn die Fehlerstrom-Schutzeinrichtung auslösst.
- Trennen Sie grundsätzlich alle Geräte im Aquarium vom Stromnetz, wenn sie nicht benutzt werden, bevor Sie Teile ein- bzw. ausbauen und vor allen Reinigungs- und Wartungsarbeiten.
- Die Netzanschlussleitung these Gerätes kann nicht ersetzt werden. Bei Beschädigung der Leitung ist das Gerät zu verschritten.
- Schützen Sie Steckdose und Netzstecker vor Feuchtigkeit. Es empfeht sich mit dem Netzkabel eine Tropfschlaufe zu bilden, die verhindert, dass evtl. am Kabel entlang laufendes Wasser zur Steckdose gelangt und dadurch ein Kurzschluss verursacht wird.
- Die elektrischen Daten des Gerätes müssen mit den Daten des Stromnetzes übereinstimmen. Sie finden diese Daten auf dem Typenschild, der Verpackung oder in dieser Anleitung.

A Begriffsbestimmung

① Aluminiumgehause ② Gehausedeckel ③ 2x Kreuzschlitz-Schrauben M5 x 10 mm ④ UV-C-Lampe ⑤ Fassung fur UV-C-Lampe ⑥ Vorschaltgerat mit Netzkabel ⑦ Schraubhülse ⑧ Schlauchanschluss 12/16 mm ⑨ Schlauchanschluss 16/22 mm ⑩ Funktionskontrollfenster aus Glas ⑪ Halterung ⑫ 3 x Befestigungsschrauben fur Halterung ⑬ Überwurfmutter (Schlauchsicherung) ⑭ Status-LED ⑮ Touchfeld

Auspacken

Dieses Gerät enthalt einen UV-C-Strahler.

Beim Auspacken prufen, ob alle Teile vorhanden sind. Die UV-C-Lampe ist aus Sicherheitsgründen separat verpackt und nicht im Gerät montiert, um Bruchscha den beim Transport zu verhindern.

ACHTUNG: UV-C-Lampe enthalt Quecksilber! Die UV-C-Lampe sorgfältig behandeln BRUCHGEFAHR! Glas-körper nicht direkt mit den Fingern berühren. Unbedingt weiches Tuch oder ähnliches verwenden.

B Montage

Vor der Montage Anleitung aufmerksamlesen und Sicherheitshinweise unbedingt beachten.

Die beiden Kreuzschlitzschrauben ③ offen und Gehäusedeckel ② abheben. Fassung für UV-C-Lampe ⑤ Herausziehen. UV-C-Lampe ④ vorsichtig in die Fassung ⑤ einsetzen bis sie hörbar einrastet. Fassung mit montierter UV-C-Lampe in das Gehäuse vorsichtig wieder einsetzen und fest andrücken. Gehäusedeckel aufsetzen und festschauben.

ACHTUNG: UV-C-Lampe niemals außerhalb des Gerätes in Betrieb fühmen. Unbeabsichtigter Gebrauch des Gerätes oder Beschädigung des Gehäuses kann den Austritt gefährlicher UV-C-Strahlung zur Folge haben. UV-C-Strahlung kann den Augen und der Haut auch in geringer Dosierung Schaden zufügen.

Halterung ⑪ und Vorschaltgerat ⑥ an einer geeigneten Stelle (z.B. im Aquarienunterschrank) mit den beiliegenden Schrauben befestigen und UV-Klärer in der Halterung fixieren.

ACHTUNG: Um einen Wasserschaden zu vermeiden, vor der Installation des UV-Klärers in das Schlauchsystem, Filteranlage bzw. Umwälzpumpe außer Betriebnehmen und darauf aufchten, dass das Leitungssystem kein Wasser mehr enthalt.

UV-Klärer EHEIM refflex UV-e auf der Druckseite (Wasserrücklauf vom Außenfilter oder von Umwälzpumpe) installieren. Schlauchenden auf die Schlauchanschlüsse ⑧ ⑨ aufschieben und mit Überwurfmutter ⑬ sichern. Schlauchanschluss mit dem UV-Klärer durch drehen der Schraubhülsen ⑦ verbinden und handfest anziehen. Filteranlage bzw. Umwölzpumpe wieder in Betriebephen. Bedienungsanleitung des Herstellers beachten.

Bedienung

Systemvorausetzung

WLAN-fähige Endgeräte (Smart-Phone, Tablet, Notebook etc.).

Netzwerk erstellen bzw. verbinden

Gerat durch einstecken des Netzsteckers in Betrieb besteht. Funktionskontrollfenster 10 leuchtet blau.

• Status-LED ⑭ blinkt weiß: Netzwerk des Gerätes wird erstellt.
• Status-LED leuchtet blau: Gerät hat Netzwerk erstellt.

Verbinden mit WLAN-Netzwerk

1. Öffnen Sie die Netzwerkeinstellungen Ihres Endgerätes (Smart-Phone, Tablet, Notebook etc.).
2. Verbinden Sie Ihr Endgerät mit dem WLAN-Netzwerk des Gerätes (SSID) EHEIM reefflex XXXXXXXX.
3. Geben Sie den Netzwerksicherheitsschluss (Key) ein.

Sie finden die SSID sowie den Netzwerksicherheitsschluss (Key) auf dem Etikett am Vorschaltgerät ⑥ oder scannen Sie den QR-Code 1 zum Verbindungsaufbau.

Aufrufen der Website

1. Öffnen Sie ihren Webbrowser und geben Sie folgende Web-Adresse ein: http://192.168.1.1

Sie konnen auch den QR-Code 2 (siehe Etikett) verwenden, um die Website im Browser zu öffnen.

Erstkonfiguration

1. Wahlen Sie die gewünschte Sprache aus der Sprachauswahl und folgen Sie den Anweisungen für die Erstkonfiguration.

Reset

Berühren Sie das Touchfeld mit einem Finger für ca. 8 bis 10 Sekunden, bis die Status-LED im Farbwechsel leuchtet. Leuchtet die Status-LED grün, ist der Reset abgeschlossen und das Gerät erstellt sein Netzwerk erneut. Netzwerksicherheits Schlüssel (Key) und QR-Code 1 sind ungültig. Die Verbindung mit dem Netzwerk ist ohne Netzwerksicherheits Schlüssel (Key) möglich.

Bedeutung Status-LED

• Status-LED blinkt welt: Netzwerk wird erstellt.
• Status-LED leuchtet blau: Gerät hat Netzwerk erstellt und ist betriebsbereit.
• Status-LED leuchtet grün: Gerät ist mit einem anderen EHEIMdigital-Gerät verbunden.

C Reinigung und Wartung

ACHTUNG: Vor Wartungsarbeiten ist das Gerät vom Netz zu trennen.

Um bei Reinigung und Wartung einen Wasserschaden zu vermeiden, vor der Installation des UV-Klarers in das Schlauchsystem, die Filteranlage bzw. Umwälzpumpe außer Betriebnehmen und darauf aufchten, dass das Leitungsystem kein Wasser mehr enthalt.

Reinigung:

UV-Klärer durch drehen der Schraubhülsen ⑦ vom Leitungssystem trennen und aus der Halterung Herausnehmen. Das Glasrohr im Inneren des UV-Klärers in regelmäßigen Abständen, am besten bei jeder Filterreinigung, spätestens nach 3 Monaten reinigen. EHEIM Universal-Reinigungsbürste (Best.-Nr. 4005570) mehrmals durchziehen.

Wartung:

Die UV-C-Lampe hat eine max. Betriebszeit von ca. 8.000 Stunden und muss dann erneuert werden. Der Zeitpunkt wird in der Geräteübersicht der Software angezeigt bzw. per Email-Nachricht mitgeteilt.

Vor der Montage Anleitung aufmerksam lesen und Sicherheitshinweise unbedingt beachten.

ACHTUNG: UV-C-Lampe niemals außerhalb des Gerätes in Betrieb erhmen. Unbeabsichtiger Gebrauch des Gerätes oder Beschädigung des Gehäuses kann den Austritt gefährlicher UV-C-Strahlung zur Folge haben. UV-C-Strahlung kann den Augen und der Haut auch in geringer Dosierung Schaden zufügen.

Die beiden Kreuzschlitzschrauben ③ offen und Gehäusedeckel ② abheben. Fassung mit UV-C-Lampe aus dem Gehäuse gehen und UV-C-Lampe aus der Lampenfassung vorsichtig herausziehen. Neue UV-C-Lampe vorsichtig in die Fassung einsetzen, bis sie hörbar einrastet (siehe Abb. B3).

ACHTUNG: UV-C-Lampe enthalt Quecksilber! Die UV-C-Lampe sorgfältig behandeln BRUCHGEFAHR! Glas-körper nicht direkt mit den Fingern berühren. Unbedingt weiches Tuch oder ähnliches verwenden.

Beheben von Störungen

ACHTUNG! Stromschlag!

• Vor dem Beheben von Störungen den Netzsteckerziehen.

Störung	Mögliche Ursache	Abhilfe
UVC-Lampe leuchtet nicht	Netzspannung fehl	▶ Netzspannung überprüfen ▶ Zuleitung kontrollieren
	Netzstecker ist nicht eingesteckt	▶ Netzstecker in die Netz- steckdose stecken
	UVC-Lampe ist defekt	▶ UVC-Lampe austauschen
Wasser nicht klar	Durchflussleitung ist verschmutzt	▶ Mit Reinigungsbürste reinigen
	UVC-Lampe hat keine Leistung mehr	▶ UVC-Lampe austauschen Lebensdauer von 8.000 Std. übersritten

Bei sonstigen Störungen wenden Sie sichitte an den EHEIM Service.

Außerbetriebnahme und Entsorgung

Lagerung

1. Gerat vom Aquarium deinstallieren
2. Gerat reinigen
3. An frostsicheren Ort lagern.

Entsorgen

Beachten Sie im Falle der Entsorgung des Geräts die jeweiligen gesetzlichen Vorschriften. Information zur Entsorgung von elektrischen und elektronischen Geräten in der europäischen Gemeinschaft: Innerhalb der Europäischen Gemeinschaft wird für elektrisch betriebene Geräte die Entsorgung durch nationale Regelungen vorgegeben, die auf der EU-Richtlinie 2012/19/EU über Elektronik-Altgeräte (WEEE) basieren. Danach darf das Gerät nicht mehr mit dem communitalen oder Hausmull entsorgt werden. Das Gerät wird bei den communitalen Sammelstellen bzw. Wertstoffhöfen kosten los entgegenommen. Die Produktverpackung besteht aus recyclungfähigen Materialien. Entsorgen Sie diese umweltgerecht und führen diese der Wiederverwertung zu.

Für Deutschland gilt: Besitzer von Altgeräten aus privaten Haushalten konnen diese bei den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern oder Vertreibern im Sinne des ElektroG eingerichteten Rücknahmestellen unentgeltlich abgeben.
