KULLANIM KILAVUZU Classic 1500XL EHEIM

Nedre gitter (lange tapper)

Nederste gitter (lange tapper)

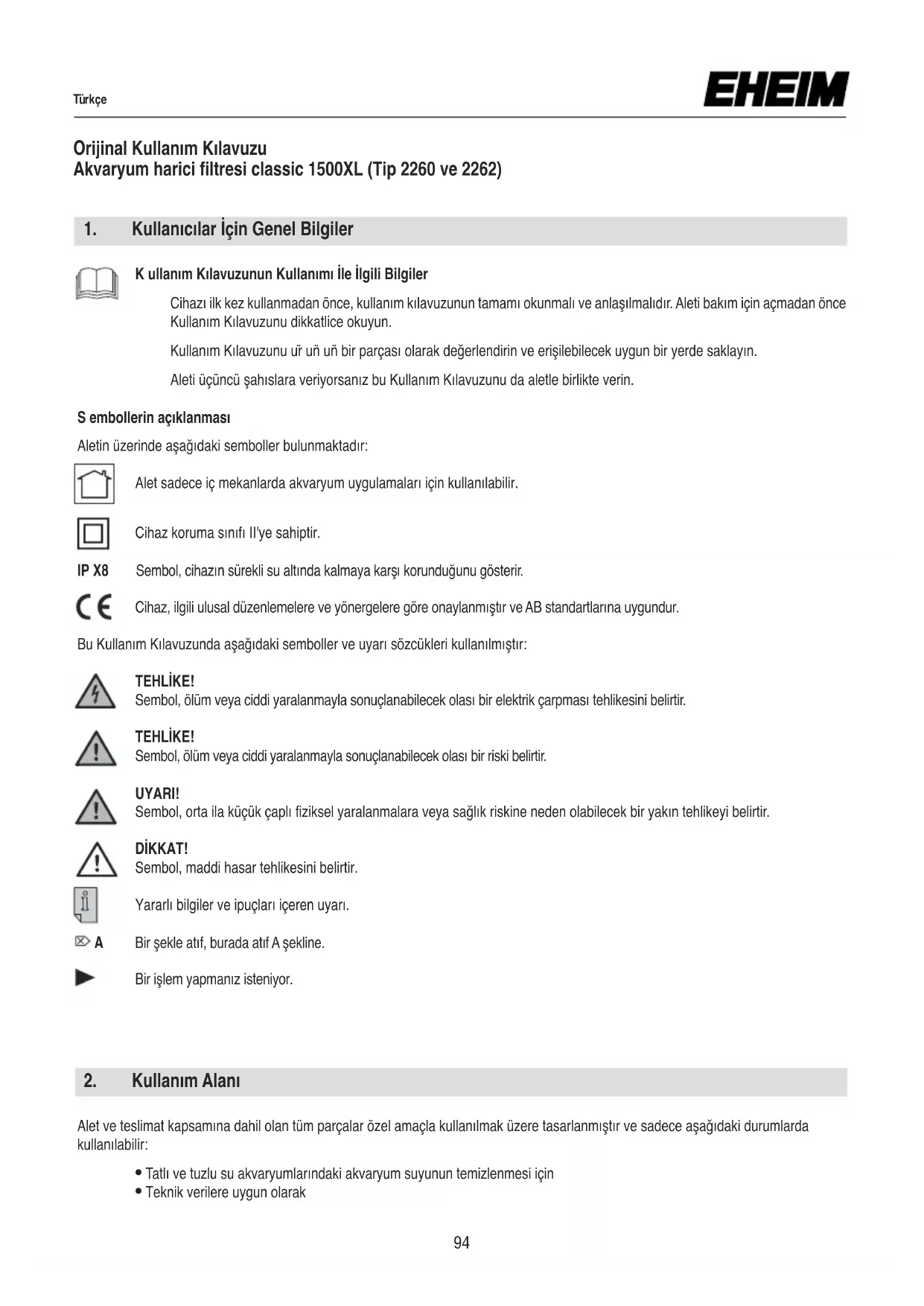

1. Kullanıcılar İçin Genel Bilgiler

K ullanım Kılavuzunun Kullanımı İle İlgili Bilgiler Cihazı ilk kez kullanmadan önce, kullanım kılavuzunun tamamı okunmalı ve anlaşılmalıdır. Aleti bakım için açmadan önce Kullanım Kılavuzunu dikkatlice okuyun. Kullanım Kılavuzunu ur un un bir parçası olarak değerlendirin ve erişilebilecek uygun bir yerde saklayın. Aleti uçuncu şahıslara veriyorsanız bu Kullanım Kılavuzunu da aletle birlikte verin. S embollerin açıklanması Aletin uzerinde aşağıdaki semboller bulunmaktadır: Alet sadece iç mekanlarda akvaryum uygulamaları için kullanılabilir. Cihaz koruma sınıfı II'ye sahiptir. IP X8 Sembol, cihazın surekli su altında kalmaya karşı korunduğunu gösterir. Cihaz, ilgili ulusal duzenlemelere ve yönergelere göre onaylanmıştır ve AB standartlarına uygundur. Bu Kullanım Kılavuzunda aşağıdaki semboller ve uyarı sözcukleri kullanılmıştır: TEHLİKE! Sembol, ölum veya ciddi yaralanmayla sonuçlanabilecek olası bir elektrik çarpması tehlikesini belirtir. TEHLİKE! Sembol, ölum veya ciddi yaralanmayla sonuçlanabilecek olası bir riski belirtir. UYARI! Sembol, orta ila kuçuk çaplı fiziksel yaralanmalara veya sağlık riskine neden olabilecek bir yakın tehlikeyi belirtir. DİKKAT! Sembol, maddi hasar tehlikesini belirtir. Yararlı bilgiler ve ipuçları içeren uyarı. A Bir şekle atıf, burada atıf A şekline. Bir işlem yapmanız isteniyor. Orijinal Kullanım Kılavuzu Akvaryum harici filtresi classic 1500XL (Tip 2260 ve 2262)

Alet ve teslimat kapsamına dahil olan tum parçalar özel amaçla kullanılmak uzere tasarlanmıştır ve sadece aşağıdaki durumlarda kullanılabilir:

Tatlı ve tuzlu su akvaryumlarındaki akvaryum suyunun temizlenmesi için

Teknik verilere uygun olarak 94Turkçe Alet için aşağıdaki kısıtlamalar geçerlidir:

Ticari veya endustriyel amaçlar için kullanmayın

Su sıcaklığı 35°C'yi geçmemelidir

Aşındırıcı, kolay alev alabilen, agresif veya patlayıcı maddeler, yiyecek veya içme suyu ile bağlantılı olarak kullanmayın.

Su akışı olmadan asla çalıştırmayın

3. Emniyet Uyarıları

Bu alet, usulune uygun olmayan bir şekilde veya kullanım amacına uygun kullanılmaması veya emniyet uyarılarına uyulmaması durumunda kişiler ve maddi varlıklar için risk oluşturabilir. Emniyetiniz için

Tehlikeli olabileceğinden (boğulma riski!), cihaz paketinin ve küçük parçalarının çocukların veya ne yaptıklarının farkında olmayan kişilerin eline geçmesine izin ver- meyin. Hayvanlardan uzak tutun.

Bu alet, gözetim altında olmaları veya cihazın emniyetli kullanımı konusunda bilgilendirilmiş olmamaları ve ortaya çıkan tehlikeleri anlamaları koşuluyla, 8 yaş ve uzeri çocuklar ve fiziksel, duyusal veya zihinsel yetenekleri azalmış veya deneyim ve bilgi eksikliği olan kişiler tarafından kullanılabilir. Çocukların aletle oynamalarına izin verilmemelidir. Temizlik ve kullanıcı tarafından bakım, gözetim altına almadan çocuk- lara yaptırılmamalıdır.

Kullanmadan önce aletin, özellikle guç kablosunun ve fişinin hasarsız durumda olduğundan emin olmak için görsel bir inceleme yapın.

Duzgun çalışmıyorsa veya hasar görmuşse aleti kullanmayın.

Aleti asla hasarlı bir guç kablosuyla kullanmayın.

Cihazın guç kablosu değiştirilmemelidir. Kablo hasar görurse, cihaz hurdaya çıkarılmalıdır.

Onarımlar sadece bir EHEIM servis merkezi tarafından gerçekleştirilebilir.

Cihazı guç kablosundan tutarak taşımayın ve guç kaynağından ayırmak için kablo- dan veya aletten değil her zaman fişten çekin.

üç kablosunu ısıya, yağa ve keskin kenarlara karşı koruyun.

Alet üzerinde asla teknik değişiklikler yapmayın.

Akvaryumdaki tüm aletleri, kullanılmadıkları zamanlarda, parçaları takıp çıkarmadan önce ve tüm temizlik ve bakım çalışmalarından önce daima güç kaynağından ayırın. 95Turkçe

Uređaj priključite samo na propisno instaliranu utičnicu za struju sa zaštitnim kon- taktom. Uyari: Bu ekipmanlar mekanik veya elektronik aletlere zararlar verebilen ma- nyetik alanlar yaratabilmektedir. Bu aletlerin arasında kalp pilleri bulunmaktadır. Kullanmi¸s oldu˘gunuz sa˘glık ekipmanının gerekli guvenlik talimatlarını dikkatlice okuyunuz.

Dikkat: Bakım a¸saması kuvvetli manyetik alandan öturu parmaklarınızın zarar görmesine sebep olabilir.

Optimum operasyonel guvenlik için filtrenin alt kısmıyla su seviyesi arasında en fazla 180 cm (4‘ 11“) lik bir mesafe olmalıdır.

Sızdırmazlık tıpalı nozul borusu

Vidalı manşon, basma tarafı

Üst ızgara (kısa pimli)

Alt ızgara (uzun pimli)

Kilitleme mandallı filtre çanağı

Hortum bağlantı yeri, emme tarafı

Taban plakası. 2260/2262 filtre ile birlikte, filtre çanağına vidalanmış ve kapatılmış bir boşaltma musluğu verilir. Bu ar- matür, kaba kir birikintilerini geçici olarak tahliye etmek için kullanılır.

B Rakor somununu bağlantı dirseğinin uzun boru kısmına itin ve conta halkalarını çekin. Ardından bağlantı braketini dişli tarafıyla pompanı n manşonuna vidalayın ve dikey olarak hizalayın. Pompayı taban plakasına yerleştirirken aynı zamanda bağlantı braketini bağlantı parçasına yerleştirin. Pompayı hizalayın ve birlikte verilen kendinden kılavuzlu dört vidayı ve rondelayı kullanarak taban plakasına sabitleyin. Rakor somununu bağlantı parçasına vidalayın ve hafif bir kuvvetle sıkın. Ardından basma manşonunu vidalayın. C Başlığı, iki klips kilidi filtre kapağının kol açıklıklarına oturacak şekilde takın. Başlığı açmak için, kolların altındaki iki klips kilidi aynı anda bastırılır ve yukarı doğru itilir. D Alt ızgarayı (uzun pim aşağı doğru) filtre çanağına yerleştirin ve filtre elemanını (D) suyla doldurun. Ardından üst ızgarayı yerleştirin (kısa pimler yukarı doğru). Filtre kapağındaki contayı çekin ve komple filtre kapağını, monte edilmiş pompa ile birlikte filtre çanağına yerleştirin. Kapağı kilitleme braketleriyle iyice sıkın.

Aşağıdan yukarıya doğru filtre elemanı yapısı:

EHEIM FIX veya EHEIM MECH filtre malzemesini, yaklaşık 3-5 cm’lik dolum seviyesine en alt filtre tabakası olarak yerleştirin. Mekanik-biyolojik ana filtre malzemesi olarak EHEIM SUBSTRAT, EHEIM SUBSTRATpro veya EHEIM LAV'ı ekteki ağ torbasına doldurun ve filtre çanağına yerleştirin. File torba, sonraki temizlik işlemini kolaylaştırır. En üst katman olarak yaklaşık 3 cm EHEIM FIX uygulayın. İlaç eklendikten sonra kısa süreli filtreleme haricinde pamuk yünü kullanmayın, çünkü yüksek akışta çok çabuk tıkanır. Kömür, yalnızca yeni bir kurulumda veya ilaç eklendikten sonra istenmeyen maddeler filtrelenecekse kısa süreli kullanım için yararlıdır. En fazla 3 hafta sonra filtre, açıklaması yapılan filtre elemanı yapısı ile değiştirilmelidir. Kullanılmış kömürü bir daha asla kullanmayın!

Basma tarafı montajı:

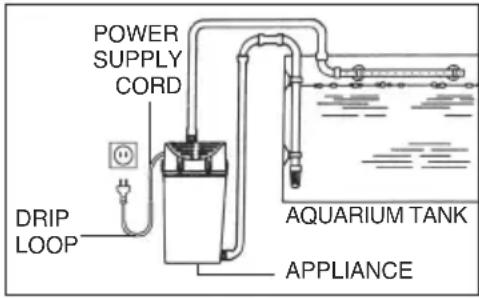

Nozul borusunu akvaryumun arka camına iki vantuz yardımıyla sabitleyin, böylelikle su seviyesine olan mesafe, kuruluma bağlı olarak iyi oksijen doygunlaşmasına (1) veya yüzey hareketine (2) neden olur. Boşaltma dirseğini havuzun kenarına götüren nozul borusuna bağlamak için kısa bir hortum parçası kullanılır. Hortum parçasını bir hortum kelepçesi ile sabitleyin. Filtrenin çıkış dirseğini ve basınç portunu bir hortumla bağlayın ve sabitleyin. F Filtreyi su seviyesinin altına, ideal olarak akvaryumun altına yerleştirin (su yüzeyi ile filtre arasındaki yük- seklik farkı maks. 1,50 m olmalıdır). Pompa motorunun yeterince havalandırıldığından emin olun! Emme tarafı montajı:

Emme borusunu ve filtre sepetini birbirine geçirin, dirseği kısa bir hortum parçasıyla bağlayın ve hortum kelepçeleri ile sabitleyin. Emme borusunun tamamını 2 vantuzla akvaryum duvarına sabitleyin. Dirsek ile filtrenin emme tarafındaki hortum bağlantı yeri arasında bir hortum bağlantısı oluşturun. Nozul borusundaki basma hortumunu gevşetin. Suyu, EHEIM emme cihazı (sipariş no. 4003540) ile hor- tumun ucundan veya basınç tarafından emme yoluyla, filtre tamamen kendi kendine akana kadar havuz kenarından emin. Ardından basma hortumunu nozul borusuna yeniden bağlayın ve elektrik fişini taka- rak filtreyi açın.

G Filtrede yapılan tüm bakım ve tutum işlemlerinde: Fişi çekin! Filtreyi temizlemek için emme borusundaki hortumu çekip çıkarın ve bir drenaj veya kova kullanarak çanağı boşaltın. Ancak o zaman filtre kapağını açın; filtre elemanını çıkarın (temizleyin veya değiştirin) ve cihazı temizleyin. 2260/2262 filtresinde çanak, ilave bir hortumla doğrudan boşaltma musluğu üze- rinden de boşaltılabilir! Pompanın temizlenmesi:

Bağlantı braketini çekin, pompa kapağının kilidini açın ve çizimde gösterildiği gibi tüm parçaları çıkarın. Pompa kanallarını temizleme fırçası seti ile iyice temizleyin (için sipariş no. 4009560). Pompa parçalarını akan su altında temizleyin ve ardından aynı sırayla yeniden birleştirin.

Emniyet hortumu montajının yapılması

Uyarı: Yerlerinde oturduklarından emin olmak için tüm hortum bağlantılarını düzenli aralıklarla kontrol edin.

7. Bakım ve tutumTurkçe

Elden çıkarma Cihazın elden çıkarılması durumunda ilgili yasal duzenlemelere uyun. Avrupa Topluluğunda elektrikli ve elektronik cihazların elden çıkarılmasına ilişkin bilgiler: Avrupa Topluluğu içinde elektrikle çalışan cihazların elden çıkarılması, atık elektronik ekip- man (WEEE) hakkındaki2012/19/EU AB Direktifi’ne dayalı olarak ulusal duzenlemelerde belirtilmiştir. Bundan sonra alet artık belediye kanalıyla veya evsel atıklarla birlikte imha edilemez. Cihaz, belediyenin toplama noktalarında veya geri dönuşum merkezlerinde ucretsiz olarak kabul edilir. Ürunun ambalajı geri dönuşturulebilir malzemelerden yapılmıştır. Bunları çevreye duyarlı bir şekilde elden çıkarın ve geri dönuşturun.
