Merk	EHEIM
Model	Classic 1500XL
Categorie	Aquarium waterfilter
Type	Buitenfilter (canister)
Gebruik	Zoet- en zeewateraquaria
Voeding	Netstroom (230 V / 50 Hz)
Beschermingsklasse	II
Beschermingsgraad	IPX8 (permanente onderdompeling)
Maximale watertemperatuur	35 °C
Maximale installatiehoogte (wateroppervlak – filterbodem)	150 cm
Filtersysteem	Mechanisch en biologisch
Meegeleverde filtermaterialen	EHEIM MECH schuim, EHEIM SUBSTRAT biologisch dragermateriaal, filtergaas
Onderhoud	Periodieke reiniging van filtermaterialen en pomp
Aanbevolen aquariumcapaciteit	Tot 1500 L
Veiligheid	Gebruik met aardlekschakelaar 30 mA aanbevolen; druppelbeveiligingslus op de stroomkabel
Inbegrepen accessoires	Slangen, zuignappen, inlaatzeef, sproeibuis, bochten, filtermaterialen

Veelgestelde vragen - Classic 1500XL EHEIM

Hoe installeer ik het Eheim Classic 1500XL filter?

Plaats het filter onder het niveau van het aquarium. Bevestig de sproeibuis aan de achterruit met de zuignappen. Sluit de retourleiding aan tussen de uitloopbocht en de persaansluiting van het filter. Monteer de aanzuigzijde door de inlaatzeef en de aanzuigbuis te bevestigen. Zorg voor voldoende beluchting voor de pompmotor.

Hoe het filter voor het eerst aanzuigen?

Maak de retourleiding los van de sproeibuis. Zuig water aan via het uiteinde van de slang met behulp van de EHEIM aanzuigbol (ref. 4003540) of door mondzuiging totdat het water van het aquarium naar het filter stroomt. Sluit de retourleiding weer aan en sluit het filter aan op de netstroom.

Hoe vaak moet het filter worden gereinigd?

De frequentie hangt af van de visbezetting en vervuiling. Over het algemeen moeten de filtermaterialen elke 4 tot 6 weken worden gereinigd. De pomp moet elke 3 tot 6 maanden worden gereinigd. Volg de instructies in de onderhoudshandleiding.

Hoe de pomp reinigen?

Koppel het filter los. Verwijder het aansluitstuk, ontgrendel het pompendeksel en haal alle onderdelen eruit. Reinig de pompgangen krachtig met de EHEIM reinigingsborstelset (ref. 4009560). Spoel de onderdelen af onder stromend water en monteer ze in omgekeerde volgorde.

Welke filtermaterialen gebruiken en in welke volgorde?

Van onder naar boven: een laag van 3 tot 5 cm EHEIM MECH (mechanisch), dan een net met EHEIM SUBSTRAT (biologisch), en tenslotte 3 cm EHEIM FIX (afwerking). Actieve kool mag alleen tijdelijk worden gebruikt (max. 3 weken).

Hoe vervang ik de filtermaterialen?

Koppel het filter los en leeg de container. Open het deksel, verwijder de oude materialen. Reinig de container met helder water. Plaats de nieuwe materialen in de aangegeven volgorde. Sluit het deksel en de clips. Zet het filter weer in werking na aanzuigen.

Het filter lekt, wat te doen?

Controleer eerst of alle afdichtingen correct geplaatst en niet beschadigd zijn. Zorg ervoor dat het deksel goed is vastgezet met de clips. Controleer de slangaansluitingen. Als het lek aanhoudt, vervang dan de grote afdichtring of neem contact op met de EHEIM klantenservice.

Kan ik het filter gebruiken voor zeewater?

Ja, het apparaat is ontworpen voor zoet- en zeewateraquaria. Houd u aan de technische specificaties (max. temperatuur 35°C) en spoel het grondig na gebruik in zeewater om corrosie te voorkomen.

Debiet neemt af, mogelijke oorzaken?

Veelvoorkomende oorzaken: vervuilde filtermaterialen, verstopte pomp, geknikte of verkalkte slangen, verstopt inlaatzeef. Reinig de materialen en de pomp, controleer de slangen en het zeef. Vervang indien nodig de slijtdelen.

Hoe het filter opslaan wanneer het niet wordt gebruikt?

Demonteer het van het aquarium. Reinig het grondig met helder water. Droog het. Bewaar het op een vorstvrije en droge plaats. Volg de verwijderingsinstructies aan het einde van de levensduur.

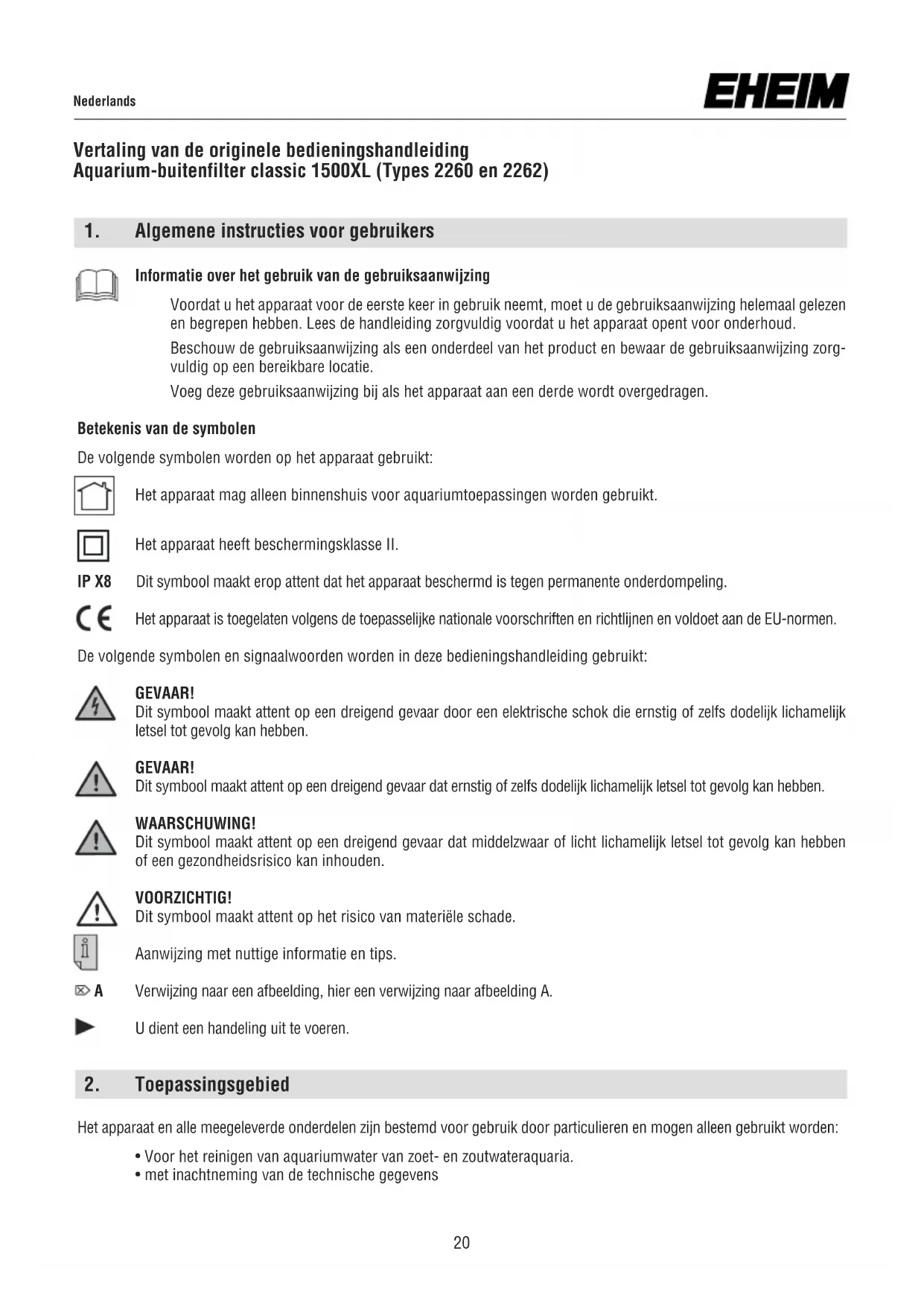

GEBRUIKSAANWIJZING Classic 1500XL EHEIM

1. Algemene instructies voor gebruikers

Informatie over het gebruik van de gebruiksaanwijzing

Voordat u het apparaat voor de eerste keer in gebruik neemt, moet u de gebruiksaanwijzing helemaal gelezen en begrepen hebben. Lees de handleiding zorgvuldig voordat u het apparaat opent voor onderhoud.

Beschouw de gebruiksaanwijzing als een onderdeel van het product en bewaar de gebruiksaanwijzing zorgvuldig op een bereikbare locatie.

Voeg deze gebruiksaanwijzing bij als het apparaat aan een derde wordt overgedragen.

Betekenis van de symbolen

De volgende symbolen worden op het apparaat gebruikt:

Het apparaat mag alleen binnenshuis voor aquariumtoepassingen worden gebruikt.

Het apparaat heeft beschermingsklasse II.

IP X8

Dit symbool maakt erop attent dat het apparaat beschermd is tegen permanente onderdompeling.

Het apparaat is toegelaten volgens de toepasselijke nationale voorschriften en richtlijnen en voldoet aan de EU-normen.

De volgende symbolen en signaalwoorden worden in deze bedieningshandleiding gebruikt:

GEVAAR!

Dit symbool maakt attent op een dreigend gevaar door een elektrische schok die ernstig of zelfs dodelijk lichamelijk letsel tot gevolg kan hebben.

GEVAAR!

Dit symbool maakt attent op een dreigend gevaar dat ernstig of zelfs dodelijk lichamelijk letsel tot gevolg kan hebben.

WAARSCHUWING!

Dit symbool maakt attent op een dreigend gevaar dat middelzwaar of licht lichamelijk letsel tot gevolg kan hebben of een gezondheidsrisico kan inhouden.

VOORZICHTIG!

Dit symbool maakt attent op het risico van materiële schade.

Aanwijzing met nuttige informatie en tips.

Verwijzing naar een afbeelding, hier een verwijzing naar afbeelding A.

U dient een handeling uit te voeren.

2. Toepassingsgebied

Het apparaat en alle meegeleverde onderdelen zijn bestemd voor gebruik door particulieren en mogen alleen gebruikt worden:

• Voor het reinigen van aquariumwater van zoet- en zoutwateraquaria.
• met inachtneming van de technische gegevens

Voor het apparaat gelden de volgende beperkingen:

• niet voor commerciële of industriële doelen gebruiken.
• De watertemperatuur mag 35°C niet overschrijden.
• Bijtende, licht brandbare, agressieve of explosieve stoffen, levensmiddelen en drinkwater mogen niet worden gepompt.
• nooit laten lopen zonder dat er water doorheen stroomt.

3. Veiligheidsinstructies

Dit apparaat kan gevaren opleveren voor personen en zaken als het apparaat niet naar behoren of niet volgens bestemming wordt gebruikt of als de veiligheidsaanwijzingen niet worden opgevolgd.

Voor uw veiligheid

• Zorg ervoor dat de verpakking en de kleine onderdelen niet in handen komen van kinderen of handelingsonbekwame personen; ze kunnen gevaren inhouden (verstikkingsgevaar!). Uit de buurt van dieren houden.
• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en/of kennis als ze onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of ze van deze persoon instructies hebben gekregen over hoe het apparaat op een veilige manier moet worden gebruikt en begrijpen wat de mogelijke gevaren zijn. Kinderen mogen niet met het apparaat spelen. Reinigings- en onderhoudswerkzaamheden mogen niet door kinderen zonder toezicht worden uitgevoerd.

- Voer voorafgaand aan gebruik een visuele controle uit om zeker te stellen dat het apparaat, met name het netsnoer en de stekker, niet beschadigd is.

- Gebruik het apparaat niet als het niet goed functioneert of als het beschadigd is.

- Gebruik het apparaat nooit met een beschadigd netsnoer.

- Het netsnoer van de apparaat kan niet worden vervangen. Dank de apparaat af als het snoer beschadigd is.

- Reparaties mogen alleen maar worden uitgevoerd door een servicepunt van EHEIM.

- Draag het apparaat nooit aan het netsnoer en trek nooit aan de kabel of het apparaat om de stekker uit het stopcontact te trekken.

- Bescherm het netsnoer tegen hitte, olie en scherpe randen.

- Voer alleen de werkzaamheden uit die in deze gebruiksaanwijzing zijn beschreven.

- Voer nooit technische wijzigingen aan het apparaat uit.

- Gebruik alleen maar originele reserveonderdelen en toebehoren voor het apparaat.

- Het apparaat moet beveiligd zijn via een aardlekschakelaar met een gemeten lekstroom van maximaal 30 mA. Informeer bij uw elektriciteitsexpert.

- Scheid principieel alle apparaten in het aquarium van het stroomnet, wanneer deze niet in gebruik zijn, voordat u onderdelen monteert of demonteert en vóór alle reinigings- en onderhoudswerkzaamheden.

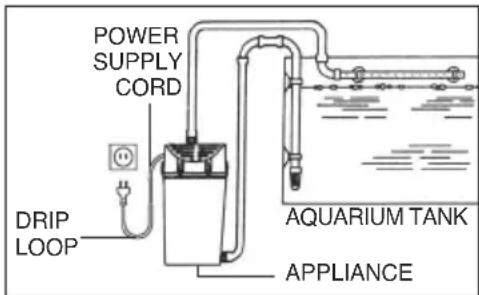

- Bescherm het stopcontact en de stekker tegen vocht. Het wordt aangeraden met het netsnoer een druiplus te maken die voorkomt dat er eventueel water langs de kabel af in het stopcontact loopt.

- De elektrische gegevens van de apparaten moeten overeenko- men met de gegevens van het stroomnet. U vindt die gegevens op het typeplaatje, de verpakking of in deze gebruiksa

- Sluit het apparaat alleen aan op een volgens de voorschriften geïnstalleerde geaarde contactdoos.

POWER SUPPLY CORD DRIP LOOP AQUARIUM TANK APPLIANCE

20 cm

Waarschuwing: Bij deze apparaten kunnen magnetische velden elektro- nische en mechanische storingen of beschadigingen veroorzaken. Dit eldt ook voor pacemakers. De vereiste veiligheidsafstand zijn in de handboeken an dezemedische apparaten te vinden.

- Let op: Door de grote kracht van de magneten kunnen bij het onderhoud kneuzingen veroorzaakt worden.

max. 150 cm (4' 11'')

- Ten behoeve van een optimale bedrijfszekerheid mag de hoogte tussen wateroppervlak en filterbodem maximaal 150 cm (4' 11") bedragen.

4. Functie

A ① Zuiger met klembeugel ② sproeierbuis met dop ③ verloopbocht ④ slangpilaar drukzijde ⑤ kap ⑥ pomp ⑦ filterdeksel ⑧ grote dichtring ⑨ bovenzeef (korte nokken) ⑩ onderzeef (lange nokken) ⑪ filter container met afsluitbeugels ⑫ slangaansluiting zuigzijde ⑬ bocht ⑭ aanzuigbuis ⑮ filterkorf ⑯ aftapkraan (alleen bij filter 2260) ⑰ slangklem ⑱ Aansluitbocht ⑲ moer ⑳ kleine dichtring ㉑ aansluitstu ㉒ grondplaat.

Bij de filter 2260/2262 wordt een aftapkraan meegeleverd, die in de filter container geschroefd en afgesloten moet worden. Dit armatuur dient om tussentijds grove vervuilingen af te tappen.

5. Montage

B Moer op het lange deel van de aansluitbocht schuiven en dichtring erom trekken. Vervolgens aansluitbocht met de draadzijde in de zuigzijde van de pomp schroeven en vertikaal plaatsen. Aansluitstuk in de filterdeksel schroeven, pomp op de grondplaat zetten en gelijktijdig de aansluitbocht in het aansluitstuk steken. Pomp plaatsen en met de 4 bijgeleverde zelftapschroeven en schijfjes op de grondplaat bevesti-gen. Moer op aansluitstuk schroeven en onder lichte druk vasttrekken. Daarna slangpilaar drukzijde inschroeven.

C Kap zo plaatsen, dat de beide clipsluitingen in de greepopeningen van het filterdeksel vallen. Daarna slang-pilaar drukzijde inschroeven.

Om de kap te openen dienen de beide clipsluitingen onder de grepen ingedrukt en gelijktijdig naar boven geschoven te worden.

D Onderzeef (lange nokken naar beneden) in de filter container plaatsen en de pot met filtermassa (D) vullen. Vervolgens bovenzeef (korte nokken naar boven) plaatsen. Dichtring om de filterdeksel trekken en de complete filterdeksel met gemonteerde pomp op de filter container zetten. Deksel met de afsluitbeugels goed vastschroeven.

Filtermassa-opbouw van onder naar boven:

EHEIM FIX of EHEIM MECH in een laag van ca. 3 – 5 cm onderin plaatsen.

Als mechanisch-biologisch hoofdfilermassa EHEIM SUBSTRAT, EHEIM SUBSTRATpro of EHEIM LAV in de bijliggende zak doen en in de filterpot plaatsen. De zak vergemakkelijkt het latere schoonmaken.

Ca. 3 cm EHEIM FIX als bovenste deklaag aanbrengen. Gelieve – behalve een korte tijd voor het uitfilteren van medicamenten – geen watten te gebruiken, daar deze bij hoge doorloop snel dichtslibben.

Kool is slechts voor een korte filtrage dan zinvol, indien ongewenste stoffen na het nieuw inrichten van een bak of na toediening van medicamenten uitgefilterd worden. Na maximaal 3 weken weer de beschreven massa-opbouw volgen. Gebruikte kool nooit meer toepassen!

E Montage drukzijde:

Sproeierbuis met behulp van beide zuigers zodanig aan de aquariumruit achterzijde bevestigen, dat door de afstand tot de waterspiegeleen goede zuurstofverrijking (1) of oppervlaktebeweging (2) verkregen wordt. Met een kort slangstuk wordt aan de sproeierbuis de verloopbocht voor over de bakrand bevestidg. Verloopbocht en drukzijde filter met slang verbinden.

F Filter onder de waterspiegel – het beste is onder het aquarium – plaatsen. Zorg voor voldoende lucht-toevoer voor de pompmotor!

Montage zuigzijde:

Filterkorf op aanzuigbuis steken, bocht met kort slangstuk verbinden en complete aanzuigbuis met 2 zuignappen aan de aquariumwand bevestigen. Bocht en slangaansluiting zuigzijde van de filter door slang verbinden.

6. Ingebruikname

Drukslang van de sproeierbuis losmaken. Via het slangeinde met de EHEIM-aanzuiger (bestelnr. 4003540) of door aanzuigen het water over de bakrand zuigen, tot de filter vanzelf volloopt. Vervolgens drukslang weer met de sproeierbuis verbinden en de filter via het stopcontact inschakelen.

7. Onderhoud

G Bij het schoonmaken en de onderhoudswerkzaamheden aan de filter: stekker uit stopcontact!

Voor schoonmaken filter slang van de aanzuigbuis trekken en container via uitlaat legen. Eerst dan filterdeksel openen; filtermassa eruit nemen (reinigen of uitwisselen) en apparaat schoonmaken. Voor onderhoud circulatiepomp gelieve U bijgevoegde gebruiksaanwijzing pomp te raadplegen!

Bij filter 2260/2262 kan de pot via de aftapkraan met een stuk slang ook direct geleegd worden.

Reiniging van de pomp:

Haakse slangkoppeling van de pomp loskoppelen, pompdeksel ontgrendelen en alle delen conform te-

kening verwijderen. Met reinigingsborstel-set (bestelnr. 4009560) pompkanalen grondig schoonmaken. Pompdelen onder stromend water reinigen en vervolgens in de zelfde volgorde weer monteren.

H Toepassing veiligheids-slangaansluiting.

Opmerking: Regelmatig controleren of alle slangverbindingen nog goed zitten.

8. Buitenbedrijfstelling

Opslaan

1. Haal het apparaat uit het aquarium.
2. Reinig het apparaat.
3. Berg het apparaat op een vorstvrije locatie op.

Afdanken

Het apparaat moet aan het einde van de levensduur volgens de toepasselijke wettelijke voorschriften worden afgevoerd en verwerkt. Informatie over het verwijderen van elektrische en elektronische apparaten in de Europese Gemeenschap: Deze regelingen zijn gebaseerd op EU-richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (WEEE). Volgens deze richtlijn mag het apparaat niet meer als gewoon huishoudelijk afval worden behandeld. Het apparaat kan bij een inzamelpunt voor recycling van elektrische en elektronische apparaten worden ingeleverd. De verpakking van het product bestaat uit materialen die gerecycled kunnen worden. Verwijder deze op milieuvriendelijke wijze en lever ze in voor recycling.
