KÄYTTÖOHJE Classic 1500XL EHEIM

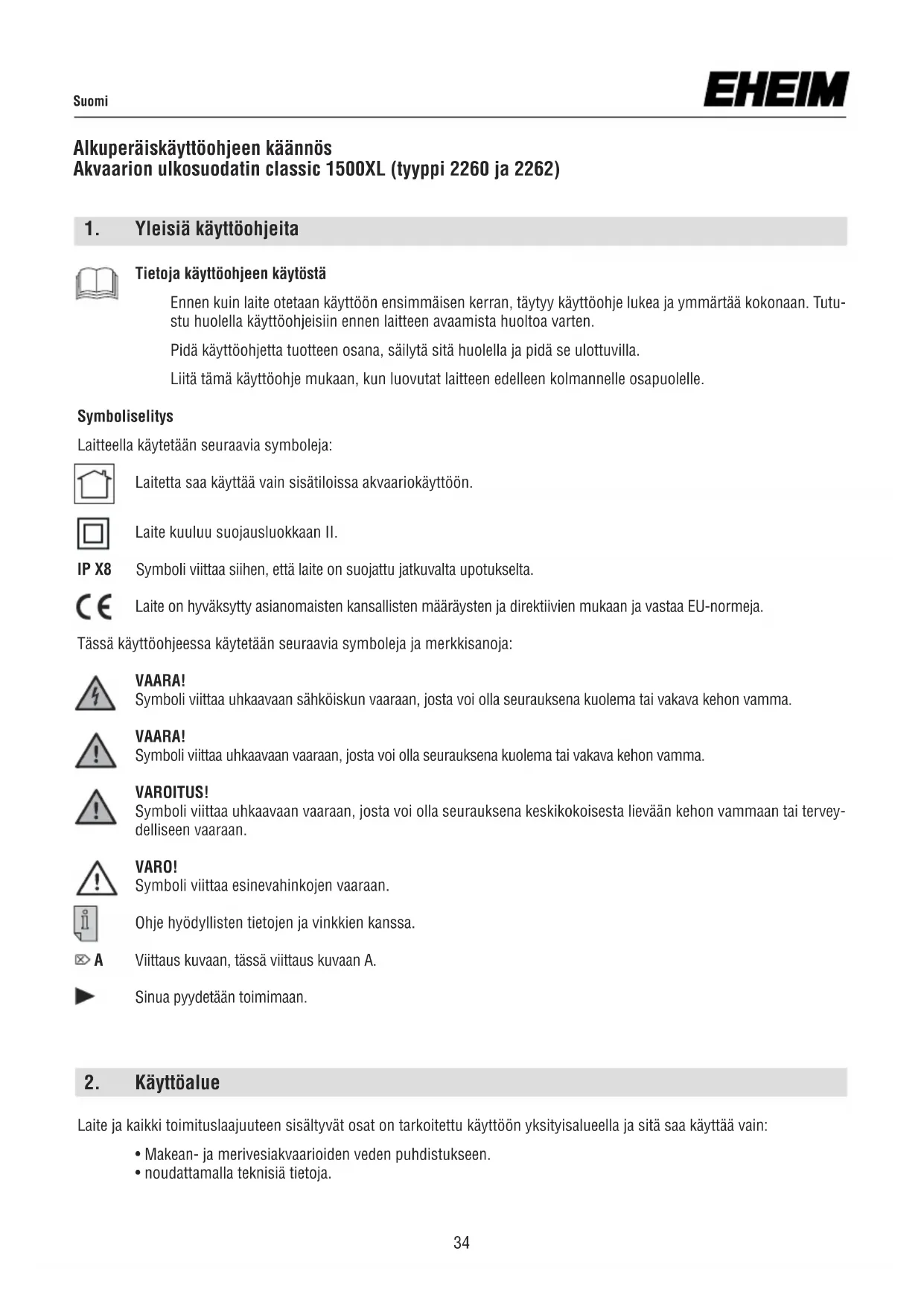

1. Yleisiä käyttöohjeita

Tietoja käyttöohjeen käytöstä Ennen kuin laite otetaan käyttöön ensimmäisen kerran, täytyy käyttöohje lukea ja ymmärtää kokonaan. Tutu- stu huolella käyttöohjeisiin ennen laitteen avaamista huoltoa varten. Pidä käyttöohjetta tuotteen osana, säilytä sitä huolella ja pidä se ulottuvilla. Liitä tämä käyttöohje mukaan, kun luovutat laitteen edelleen kolmannelle osapuolelle. Symboliselitys Laitteella käytetään seuraavia symboleja: Laitetta saa käyttää vain sisätiloissa akvaariokäyttöön. Laite kuuluu suojausluokkaan II. IP X8 Symboli viittaa siihen, että laite on suojattu jatkuvalta upotukselta. Laite on hyväksytty asianomaisten kansallisten määräysten ja direktiivien mukaan ja vastaa EU-normeja. Tässä käyttöohjeessa käytetään seuraavia symboleja ja merkkisanoja: VAARA! Symboli viittaa uhkaavaan sähköiskun vaaraan, josta voi olla seurauksena kuolema tai vakava kehon vamma. VAARA! Symboli viittaa uhkaavaan vaaraan, josta voi olla seurauksena kuolema tai vakava kehon vamma. VAROITUS! Symboli viittaa uhkaavaan vaaraan, josta voi olla seurauksena keskikokoisesta lievään kehon vammaan tai tervey- delliseen vaaraan. VARO! Symboli viittaa esinevahinkojen vaaraan. Ohje hyödyllisten tietojen ja vinkkien kanssa. A Viittaus kuvaan, tässä viittaus kuvaan A. Sinua pyydetään toimimaan. Alkuperäiskäyttöohjeen käännös Akvaarion ulkosuodatin classic 1500XL (tyyppi 2260 ja 2262)

Laite ja kaikki toimituslaajuuteen sisältyvät osat on tarkoitettu käyttöön yksityisalueella ja sitä saa käyttää vain:

• Makean- ja merivesiakvaarioiden veden puhdistukseen.

• noudattamalla teknisiä tietoja. 34Suomi Laitteeseen pätevät seuraavat rajoitukset:

• älä käytä kaupallisiin tai teollisiin tarkoituksiin.

• veden lämpötila ei saa ylittää 35 °C lämpötilaa

• syövyttäviä, helposti syttyviä, aggressiivisia tai räjähtäviä aineita eikä elintarvikkeita tai juomavettä ei saa käyttää.

• älä milloinkaan toimi ilman veden läpivirtausta.

3. Turvallisuusohjeet

Tästä laitteesta voi tulla vaaroja henkilöille ja esinearvoille, jos laitetta käytetään asia- ankuulumattomasti, tai ei käytetä käyttötarkoitusta vastaten, tai jos turvallisuusohjeita ei huomioida. Turvallisuuttasi varten

• Laitteen pakkaus ja pienet osat on pidettävä lasten tai henkilöiden ulottu- mattomilla, jotka eivät ole tietoisia toiminnastaan, koska nämä voivat ai- heuttaa vaaratilanteita (tukehtumisvaara). Pidettävä etäällä eläimistä.

• Tätä laitetta voivat käyttää vähintään 8 vuoden ikäiset lapset sekä henkilöt, joilla on vähentyneitä fyysisiä, aistimuksellisia tai henkisiä kykyjä tai puute kokemuksesta ja/tai tietämyksestä, jos heitä valvotaan tai on koulutettu lait- teen turvallisen käyttöön ja he ovat ymmärtäneet siitä koituvat vaarat. Lap- set eivät saa leikkiä laitteen kanssa. Lapset eivät saa suorittaa puhdistusta eikä käyttäjähuoltoa, vaikka heitä valvottaisiin.

• Suorita ennen käyttöä silmämääräinen tarkistus varmistaaksesi, että laite, erityisesti verkkokaapeli ja pistoke, ovat vahingoittumattomia.

• Älä käytä laitetta, jos se ei toimi oikein tai jos se on vaurioitunut.

• Älä milloinkaan käytä laitetta vahingoittuneen verkkokaapelin kanssa.

• Laitteen virtajohtoa ei voi muuttaa. Jos kaapeli on vaurioitunut, laite on vi- allinen romutettu.

• Korjauksia saa suorittaa vain EHEIM-huoltopiste.

• Älä kanna laitetta verkkokaapelista. Virtaverkosta erottamiseksi vedä aina pistokkeesta, ei kaapelista tai laitteesta.

• Suojaa verkkokaapelia kuumuudelta, öljyltä ja teräviltä reunoilta.

• Suorita vain töitä, jotka on kuvattu tässä käyttöohjeessa.

• Älä milloinkaan tee laitteeseen teknisiä muutoksia.

• Käytä laitteeseen vain alkuperäisvaraosia ja-varusteita.

• Laite pitäisi varmistaa vikavirran suojalaitteen avulla, jonka mitoitusvikavirta saa olla korkeintaan 30 mA. Kysy neuvoja sähköalan ammattilaiselta.

• Erota aina kaikki akvaarioissa olevat osat sähköverkosta, jos et käytä niitä ennen kuin asennat tai irrotat osia ja ennen puhdistus- ja huoltotöitä. 35Suomi
• Suojaa pistorasia ja verkkopistoke kosteu- delta. On suositeltavaa muodostaa verkkokaa- pelin kanssa tippasilmukka, joka estää kaa- pelia pitkin mahdollisesti tulevan veden pää- syn pistorasiaan.

• Laitteen sähkötiedot täytyy täsmätä sähköver- kon tietojen kanssa. Löydät nämä tiedot tyyp- pikilvestä, joka on pakkauksessa tai tässä ohjeessa.

• Laitteen saa liittää vain ohjeiden mukaisesti asennettuun suojakoskettimella varustettuun verkkopistokkeeseen. Viite: Magneettikentät voivat aiheuttaa näissä laitteissa elektronisia tai mekaanisia häiriöitä tai vauriotia. Tämä koskee myös sydämen tahdistinta. Tarpeelliset turvallisuuse täisyydet voidaan löytää näiden lääke tieteel listen laitteiden käsikirjoista.

• Huomio: huoltotöissä ruhjontavaara suurten magneettivoimien johdosta.

• Optimaalisen toimintovarmuuden saavuttamiseksi vedenpin- nan ja suodatinpohjan välilisen etäisyyden on oltava max. 150 cm. (4‘ 11“).

Imijä kiinnityskaaren

Suutinputki sulkutulpankanssa

Kierreistukka paineen- puoleinen

Suuri tiivisterengas

Ylempi ristikko (lyhyt tappi)

Alempi ristikko (pitkä tappi)

Suodatinsäiliö sulkukaarineen

Letkunliitin imupuoli

Pieni tiivisterengas

Pohjalevi. Suodattimen 2260/2262 yhteydessä toimitetaan mukana poistohana, joka ruuvataan kiinni Suodatinsäiliö ja suljetaan. Kansi on sitä varten, että ajoittain voidaan päästää pois karkeita likakerrostumia.

B Sulkumutteri työnnetään liitoskulman pitkään putkikappaleesen ja tiivisterengas vedetään paikalleen. Sitten liitoskulma ruuvataan kiinni kierrepuolesta pumpun imuistukaan ja suunnataan pystysuoraan. Liitoskappale ruuvataan kiinni suodattimen kanteen, pumppu asetetaan pohjalevylle, jolloin samanai- kaisesti liitoskulma pistetään liitoskappaleeseen. Pumppu suunnataan oikein paikalleen ja kiinnitetään mukana olevilla 4 itseleikkaavalla ruuvilla ja aluslevyillä pohjalevyyn. Sulkumutteri ruuvataan kiinni lii- toskappaleeseen ja kiriste-tään kevyesti. Ruuvalkaa painepuolen liittimeen. C Kupu asetetaan päälle niin, että molemmat pikasulkimet tarttuvat kiinni suodatinkannen kädensijaaukkoi- hin. D Alempi ristikko (pitkät tapitalaspäin) asetetaan suodatinastiaan ja suoritetaan suodatusmassantäyttö (D). Välittömästi asetetaan päälle ylempi ristikko (lyhyet tapit ylöspäin). Tiivisterengas kiinnitetään suoda- tinkanteen ja täydellinen suodatinkansi asennettuine pumppuineen asetetaan Suodatinsäiliö pälle. Kansi ruuvataan tiukkaan sulkukaarine kanssa.

Suodatusmassarakenne alhaalta ylöspäin: Filtermasse EHEIM FIX oder EHEIM MECH in ca. 3 – 5 cm Füllhöhe als unterste Filterschicht einbrin- gen. Täytetään EHEIM FIX tai EHEIM MECH n. 3 – 5 cm korkeudelle alimmaksi suodatuskerrokseksi. Täytekään mekaanis-biologiseksi pääsuodatusmassaksi EHEIM SUBSTRAT, EHEIM SUBSTRATpro tai EHEIM LAV mukana olevaan verkkopussiin ja asetetaan suodatinkammioon. Verkkopussi yksinkertaistaa myöhempää puhdistuskäsittelyä. Asetetaan päälle n. 3 cm EHEIM FIX ylimmäksi peitekerrokseksi. Älkää käyttäkö mitään vanua – paitsi lyhytaikasuodatuksessa lääk-keen lisäyksen jälkeen, koska se tukkeentuu erittäin nopeasti suurella lä- pimenolla. Hiili on mielekästä vain lyhytaikaista käyttöä varten, kun pitaa suodattaa eitoivottuja aineita uudessa jär- jestelmässä tai lääkkeiden lisäämisen jälkeen Viimeistään 3 viikon kuluttua se pitäisi vaihtaa kuvattuun suodatusmassarakenteeseen. Käytettyä hiiltä ei saa koskaa käyttää uudelleen! E Painepuolen asennus: Suutinputki kiinnitetään akvaarion takalasiin molempien imukuppien avulla, jolloin etäisyys vedenpin- taan eri asennuksen mukkan saa aikaan hyvän happihuuhtoutumisen (1) tai pintaliikkeen. Ulostulokaari kiinnitetään lyhyellä letkukappaleella suutinputkeen ja tämä johtaa altaan reunan yli. Ulostulokaari ja suodattimen paineistukka yhdistetään letkulla. F Suodatin sijoitetaan vedenpinnan alapuolelle – parhaiten akvaarion alle. On otettava huomioon pump- pumoottorin riittävä tuuletus! Imupuolen asennus: Imuputki ja suodatinkori pistetään yhteen, kulmakaari yhdistetään lyhyellä letkukappaleella ja kiinnitetään täydellinen imuputki 2 imukupin kanssa akvaarion seinään. Tehdään letkuliitos kulmakaaren ja suodat- timen imupuoleisen letkuliittimen välille. Löystytetään paineletku suutinputkesta. Imetään letkunpään kautta EHEIM-imurilla (tilaus no: 4003540) tai imetään suulla vettä altaan reunan yli, kunnes suodatin täyttyy itsestään. Välittömästi liitetään jälleen paineletku suutinputkeen ja suodatin kytketään verkkopistotulpan kautta.

G Kaikissa suodattimen puhdistus – ja hoitotöissä: verkkopistotulppa on vedettävä irti seinästä! Suodattimen puhdistamista varten letku vedetään irti imuputkesta ja astiaan tyhjennetään viemäriin tai sankoon. Vasta sitten avataan suodattimen kansi; suodatusmassat otetaan pois (puhdistetaan tai vaih- detaan) ja laite puhdistetaan. Keskipakopumpun hoitoa varten ottanette huomioon oheisen pumpun kä- yttööhjeen! Suodattimessa 2260/2262 kammio voidaan tyhjentää myös suoraan poi- stohanan kautta ja käyttäen li- säletkua. Pumpun puhdistus: Kiitäntäkaari irroitetaan, pumpun kansi avataan ja osat irrotetaan piirroksen mukeisesti. Pumpun kana- vat puhdistetaan kunnolla puhdistusharjoilla tilaus no: 4009560). Pumpun osat huuhdellaan juoksevalla vedellä ja kootaan jälleen samassa järjestyksessä. H Turvallisuus-letkuasennuksen hoitaminen. Huomaa: Kaikki letkujen ja putkien liitoskohdat tulee tarkastaa säännöllisin väliajoin.

3. Säilytä laitetta jäätymiseltä suojatussa paikassa.

Hävittäminen Huomioi laitteen hävittämisen yhteydessä lakisääteiset vaatimukset. Tietoa sähköja elektroniikkalaitteiden hävit- tämisestä Euroopan yhteisön alueella: Euroopan yhteisön sisällä sähkökäyttöisten laitteiden hävittämistä sää- dellään kansallisilla säädöksillä, jotka perustuvat EU-direktiiviin 2012/19/EU käytetyistä elektroniikkalaitteista (WEEE) . Sen mukaisesti laitetta ei enää saa hävittää kunnallisen tai kotitalousjätteen mukana. Laite otetaan il- maiseksi vastaan kunnallisissa keräyspisteissä ja kierrätyskeskuksissa. Tuotepakkaus on tehty kierrätyskelpoi- sista materiaaleista. Hävitä se ympäristöystävällisesti ja toimita uudelleenkäyttöön.

8. Käytöstä poistaminen
