Τύπος προϊόντος	Γενική βάση μηχανήματος
Μάρκα	Scheppach
Μοντέλο	UMF2000
Διαστάσεις (Μ x Π x Υ)	1160-2000 mm x 632 mm x 900-1000 mm
Μέγιστη χωρητικότητα φορτίου	250 kg
Βάρος	13,3 kg
Υλικό	Ατσάλι (εκτίμηση)
Χρήση σύμφωνα με τους κανονισμούς	Φαλτσοπρίονα, δισκοπρίονα, άλλα ηλεκτρικά εργαλεία με κατάλληλες οπές στερέωσης
Μέγιστο μήκος τεμαχίων	3 m
Κύριες λειτουργίες	Σταθερή βάση για μηχάνημα, βοηθητικός πάγκος για τεμάχια εργασίας
Ρυθμίσεις	Ρυθμιζόμενο ύψος και μήκος μέσω περιστροφικών κομβίων
Περιεχόμενα συσκευασίας	Βάση στήριξης, 4 περιστροφικά κομβία ρύθμισης μήκους, 2 περιστροφικά κομβία ύψους, 2 στηρίγματα τεμαχίου, 2 στηρίγματα πριονιού, εξαρτήματα στερέωσης, οδηγίες
Καθαρισμός	Υγρό πανί και μαύρο σαπούνι, χωρίς διαλύτες ή επιθετικά απορρυπαντικά
Συντήρηση	Ελέγξτε την κατάσταση πριν από κάθε χρήση, σφίξτε τα εξαρτήματα στερέωσης
Ασφάλεια	Μην ανεβαίνετε στη βάση, μην υπερβαίνετε το μέγιστο φορτίο, χρησιμοποιείτε σε σταθερό δάπεδο, ακολουθείτε τις οδηγίες του τοποθετημένου εργαλείου
Ανταλλακτικά φθοράς	Σιαγόνες σύσφιξης (δεν παρέχονται)
Θερμοκρασία αποθήκευσης	5 °C έως 30 °C, ξηρό μέρος και προστασία από παγετό

Συχνές ερωτήσεις - UMF2000 SCHEPPACH

Ποια εργαλεία μπορούν να τοποθετηθούν στη γενική βάση UMF2000;

Η βάση έχει σχεδιαστεί για όλα τα συνηθισμένα φαλτσοπρίονα, φαλτσοπρίονα με κλίση, ακτινικά φαλτσοπρίονα της μάρκας Scheppach. Εργαλεία άλλων κατασκευαστών μπορούν να χρησιμοποιηθούν εφόσον διαθέτουν κατάλληλες οπές στερέωσης. Είναι υποχρεωτικό να βιδώσετε σταθερά το ηλεκτρικό εργαλείο πριν από τη θέση σε λειτουργία.

Ποια είναι η μέγιστη χωρητικότητα φορτίου του UMF2000;

Το μέγιστο φορτίο είναι 250 kg. Μην υπερβαίνετε ποτέ αυτό το όριο και βεβαιωθείτε ότι η βάση τοποθετείται σε επίπεδη, σταθερή και στερεή επιφάνεια.

Πώς ρυθμίζεται το ύψος και το μήκος της βάσης UMF2000;

Χρησιμοποιήστε τα περιστροφικά κομβία ρύθμισης ύψους και μήκους. Οι μοχλοί ασφάλισης επιτρέπουν το κλείδωμα της θέσης μετά τη ρύθμιση. Σφίξτε σωστά όλα τα περιστροφικά κομβία πριν από τη χρήση.

Ποιες είναι οι οδηγίες ασφαλείας που πρέπει να τηρούνται;

Διαβάστε πλήρως τις οδηγίες πριν από τη χρήση. Μην ανεβαίνετε ποτέ στη βάση, μην υπερβαίνετε το μέγιστο ύψος ή φορτίο, ελέγξτε για ζημιές πριν από κάθε χρήση και ακολουθήστε τις οδηγίες ασφαλείας του τοποθετημένου ηλεκτρικού εργαλείου.

Πώς γίνεται η συντήρηση και ο καθαρισμός της γενικής βάσης;

Αποσυνδέστε το τοποθετημένο εργαλείο πριν από κάθε καθαρισμό. Χρησιμοποιήστε ένα υγρό πανί με λίγο μαύρο σαπούνι. Μη χρησιμοποιείτε επιθετικά απορρυπαντικά ή διαλύτες που μπορεί να βλάψουν τα πλαστικά μέρη.

Ποια αξεσουάρ παρέχονται με το UMF2000;

Η παράδοση περιλαμβάνει: 1 βάση στήριξης, 4 περιστροφικά κομβία ρύθμισης μήκους, 2 περιστροφικά κομβία ρύθμισης ύψους, 2 στηρίγματα τεμαχίου εργασίας, 2 στηρίγματα πριονιού, 4 μπουλόνια + παξιμάδια + ροδέλες και ένα εγχειρίδιο χρήσης.

Μπορεί η βάση να χρησιμοποιηθεί με εργαλεία άλλων εμπορικών σημάτων;

Ναι, υπό την προϋπόθεση ότι το εργαλείο διαθέτει συμβατές οπές στερέωσης. Ωστόσο, η Scheppach δεν παρέχει καμία εγγύηση για συσκευές άλλων κατασκευαστών. Ελέγξτε την προσαρμογή πριν από τη χρήση.

Ποιο είναι το μέγιστο μήκος των τεμαχίων εργασίας;

Το μέγιστο μήκος των τεμαχίων εργασίας είναι 3 μέτρα. Για μεγαλύτερα τεμάχια, χρησιμοποιήστε πρόσθετα στηρίγματα (π.χ. ρολό βάσης) για την αποφυγή ανατροπής.

Πώς αποθηκεύεται η γενική βάση UMF2000;

Αποθηκεύστε την σε σκοτεινό, ξηρό μέρος, προστατευμένο από παγετό, μακριά από παιδιά. Η ιδανική θερμοκρασία είναι μεταξύ 5 °C και 30 °C.

Πού μπορώ να βρω ανταλλακτικά για το UMF2000;

Τα αναλώσιμα μέρη, όπως οι σιαγόνες σύσφιξης, είναι διαθέσιμα από το κέντρο σέρβις της Scheppach. Σκανάρετε τον κωδικό QR στην αρχική σελίδα για περισσότερες πληροφορίες.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ UMF2000 SCHEPPACH

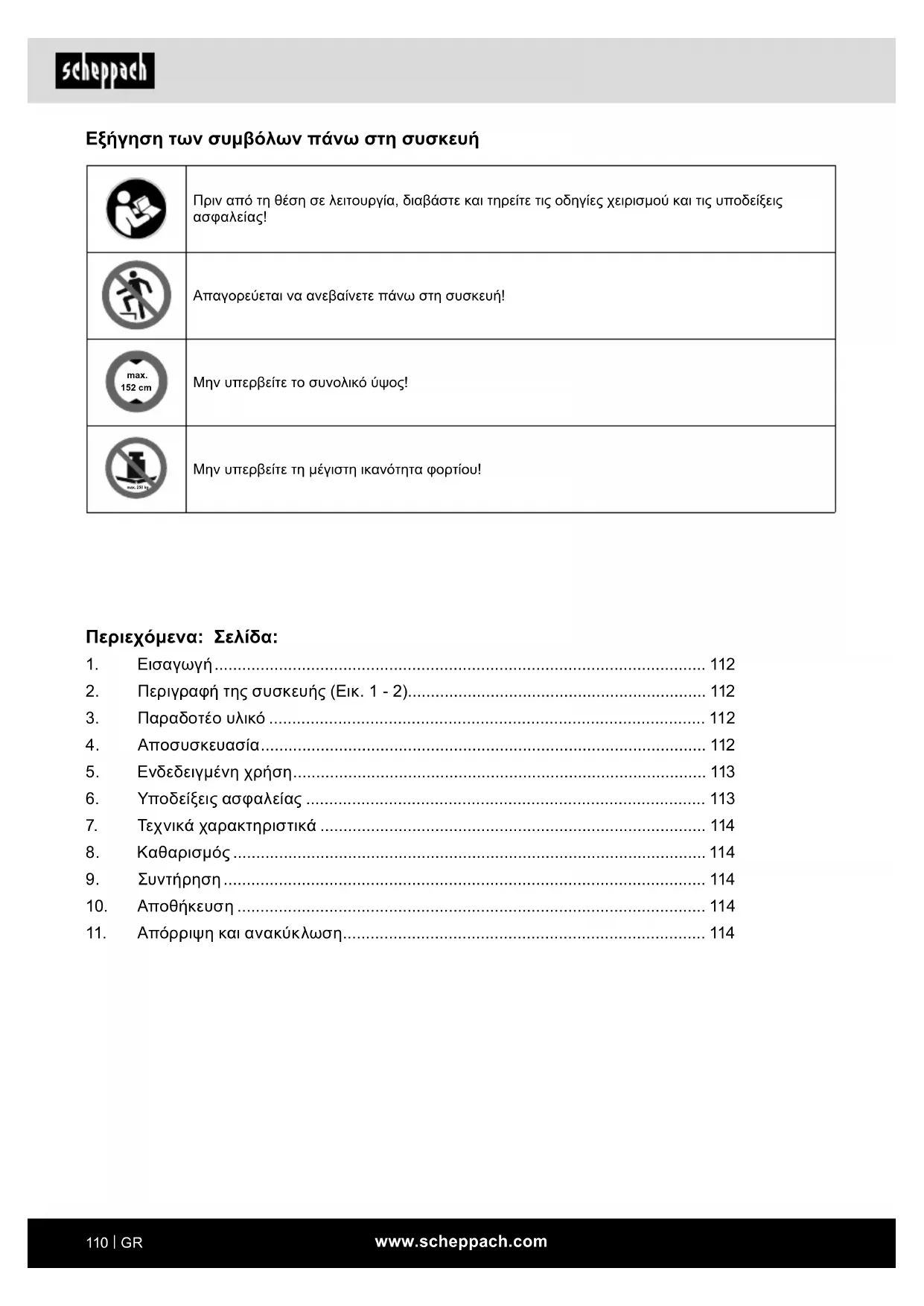

Εξήγηση των συμβόλων πάνω στη συσκευή

	Πριν από τη θέση σε λειτουργία, διαβάστε και τηρείτε τις οδηγίες χειρισμού και τις υποδείξεις ασφαλείας!
	Απαγορεύεται να ανεβαίνετε πάνω στη συσκευή!
	Μην υπερβείτε το συνολικό ύψος!
	Μην υπερβείτε τη μέγιστη ικανότητα φορτίου!

Περιεχόμενα: Σελίδα:

1. Εισαγωγή 112
2. Περιγραφή της συσκευής (Εικ. 1 - 2)...... 112
3. Паработéo ulyko .... 112
4. Αποσυσκευασία 112
5. Ενδεδειγμένη χρήση...... 113
6. Υποδείξεις ασφαλείας 113
7. Τεχνικά χαρακτηριστικά 114
8. Καθαρισμός 114
9. Συντήρηση 114
10. Αποθήκευση 114
11. Απόρριψη και ανακύκλωση.... 114

Περιγραφή συσκευής

Πλαίσιο Πείρος σταθερο- ποίησης

Κατεβάστε τον μοχλό ακινητοποίησης για να ρυθμίσετε τη θέση

Παραδοτέο υλικό

σας ευχόμαστε να απολαύσετε τη νέα σας συσκευή και να έχετε καλά αποτελέσματα κατά τη χρήση της.

Υπόδειξη:

Ο κατασκευαστής αυτής της συσκευής δεν ευθύνεται σύμφωνα με τον ισχύοντα νόμο περί ευθύνης προϊόντων για ζημιές, που προκαλούνται σε αυτή τη συσκευή ή από αυτή τη συσκευή στις εξής περιπτώσεις:

• ακατάλληλη μεταχείριση,
  • Παράβλεψη των οδηγιών χειρισμού,
• Επισκευές από τρίτους, μη εξουσιοδοτημένους τε- χνικούς,
• εγκατάσταση και αντικατάσταση μη γνήσιων ανταλλακτικών,
  • μη ενδεδειγμένη χρήση.

Προσέξτε:

Πριν από τη συναρμολόγηση και πριν τη θέση σε λει- τουργία διαβάστε όλο το κείμενο των οδηγιών χειρι- σμού.

Αυτές οι οδηγίες χειρισμού έχουν σκοπό να σας διευκολύνουν να εξοικειωθείτε με τη συσκευή και να αξιοποιήσετε τις ενδεδειγμένες δυνατότητες χρήσης της.

Οι οδηγίες χειρισμού περιέχουν σημαντικές υποδείξεις για να εργάζεστε με τη συσκευή με ασφάλεια, σωστά και οικονομικά και για να αποφεύγετε κινδύνους, να εξοικονομείτε έξοδα επισκευής, να μειώνετε τους χρόνους αδυναμίας λειτουργίας και να αυξάνετε την αξιοπιστία και τη διάρκεια ζωής της συσκευής.

Επιπρόσθετα στους κανόνες ασφαλείας στις παρούσες οδηγίες χειρισμού, πρέπει να λαμβάνετε οπωσδήποτε υπόψη σας τις διατάξεις που ισχύουν στη χώρα σας για τη λειτουργία της συσκευής.

Φυλάξτε τις οδηγίες χειρισμού σε ένα πλαστικό κάλυμμα προστατευμένες από ρύπους και υγρασία, κοντά στη συσκευή. Κάθε ένας από το προσωπικό χειρισμού πρέπει να τις διαβάζει και να τις τηρεί με επιμέλεια πριν από την ανάληψη της εργασίας.

Στη συσκευή επιτρέπεται να εργάζονται μόνο άτομα που έχουν ενημερωθεί για τη χρήση της συσκευής και γνωρίζουν τους κινδύνους που σχετίζονται με αυτή. Πρέπει να τηρείται η απαιτούμενη ελάχιστη ηλικία.

Εκτός από τις υποδείξεις ασφαλείας που αναφέρονται στις παρούσες οδηγίες χειρισμού και τις ειδικές διατάξεις της χώρας σας, για τη λειτουργία μηχανημάτων παρόμοιας κατασκευής, πρέπει να τηρείτε τους γενικά αναγνωρισμένους τεχνικούς κανόνες.

Δεν αναλαμβάνουμε καμία ευθύνη για ατυχήματα ή ζημιές που οφείλονται σε παράβλεψη αυτών των οδηγιών και των υποδείξεων ασφαλείας.

2. Περιγραφή της συσκευής (Εικ. 1 - 2)

1. Πλαίσιο βάσης
2. Κομβίο για ρύθμιση μήκους
3. Κομβίο για ρύθμιση ύψους
4. Υποστήριγμα για αντικείμενα εργασίας
5. Στήριγμα
6. Μπουλόνια, παξιμάδια, ροδέλες στήριξης*

3. Παραδοτέο υλικό

1x Πλαίσιο βάσης
4x Κομβία για ρύθμιση μήκους
2x Κομβία για ρύθμιση ύψους
2x Υποστηρίγματα για αντικείμενα εργασίας
2x Στηρίγματα
4x Μπουλόνια, παξιμάδια, ροδέλες στήριξης*
1x οδηγίες χειρισμού

* Οι παρεχόμενες βίδες για στερέωση του μηχανήμα- τος στο πλαίσιο βάσης γενικής χρήσης είναι κατάλ- ληλες για έναν μεγάλο αριθμό μηχανημάτων. Όστό- σο υπάρχει το ενδεχόμενο να μην είναι κατάλληλες ακριβώς για το δικό σας μηχάνημα. Σε αυτή την πε- ρίπτωση πρέπει να προμηθευτείτε μόνοι σας τις κα- τάλληλες βίδες.

4. Αποσυσκευασία

• Ανοίξτε τη συσκευασία και αφαιρέστε προσεκτικά τη συσκευή.
• Απομακρύνετε τα υλικά συσκευασίας καθώς και τις ασφάλειες συσκευασίας και μεταφοράς (εφόσον υπάρχουν).
• Ελέγξτε εάν είναι πλήρες το παραδοτέο υλικό.
• Ελέγξτε τη συσκευή και τα αξεσουάρ για τυχόν ζημιές κατά τη μεταφορά.
  • Φυλάξτε τη συσκευασία κατά το δυνατό μέχρι τη λήξη της εγγύησης.

ΠΡΟΣΟΧΗ

Η συσκευή και τα υλικά συσκευασίας δεν είναι παιδικά παιχνίδια! Τα παιδιά δεν επιτρέπεται να παίζουν με πλαστικές σακούλες, μεμβράνες και μικρά εξαρτήματα! Υπάρχει κίνδυνος κατάποσης και ασφυξίας!

5. Ενδεδειγμένη χρήση

Λαμβάνετε πάντοτε υπόψη την ενδεδειγμένη χρήση του πλαισίου βάσης γενικής χρήσης.

Στο πλαίσιο βάσης γενικής χρήσης για μηχανήμα- τα μπορούν να εγκατασταθούν όλα τα δημοφιλή δισκοπρίονα κάθετης κοπής, δισκοπρίονα κάθετης κοπής - φαλτσοπρίονα και δισκοπρίονα κάθετης κο- πής, συρόμενης κοπής - φαλτσοπρίονα της εταιρείας Scheppach. Για συσκευές άλλων κατασκευαστών δεν παρέχουμε καμία εγγύηση.

Ηλεκτρικά εργαλεία χωρίς κατάλληλες οπές στερέωσης δεν επιτρέπεται να χρησιμοποιούνται στο γενικής χρήσης πλαίσιο βάσης μηχανήματος ούτε σε συνδυασμό με αυτό.

Τα ηλεκτρικά εργαλεία πρέπει να βιδώνονται σταθερά πριν από τη θέση σε λειτουργία με το γενικής χρήσης πλαίσιο βάσης για μηχανήματα.

Το γενικής χρήσης πλαίσιο βάσης για μηχανήματα χρησιμεύει και ως στήριγμα αντικειμένου εργασίας κατά την εργασία με πριόνια φαλτσοκοπής, επιτραπέζια δισκοπρίονα και παρόμοια ηλεκτρικά εργαλεία.

Το μέγιστο μήκος κατεργαζόμενου τεμαχίου είναι 3 m.

Για την αποφυγή μιας ενδεχόμενης ανατροπής αντικειμένων εργασίας μεγάλου μήκους πρέπει να χρησιμοποιούνται κατά περίπτωση επιπλέον στηρίγματα αντικειμένου εργασίας (π.χ., βαγονέτο).

Προσοχή: Φροντίζετε για την ασφαλή και χωρίς κλίση στήριξη του κατεργαζόμενου τεμαχίου!

Μην χρησιμοποιείτε το γενικής χρήσης πλαίσιο βάσης για μηχανήματα ως σκαλωσιά ή σκάλα. Βεβαιωθείτε πριν από τη χρήση ότι έχουν σφιχτεί όλες οι λαβές, τα παξιμάδια και οι βίδες. Το μέγιστο φορτίο εργασίας είναι 250 kg. Βεβαιωθείτε ότι το γενικής χρήσης πλαίσιο βάσης για μηχανήματα είναι τοποθετημένο πάνω σε επίπεδη, ανθεκτική και σταθερή επιφάνεια στήριξης.

Κάθε άλλη χρήση θεωρείται ως μη προβλεπόμενη. Για ζημιές που προκύπτουν από αυτή τη χρήση δεν ευθύνεται ο κατασκευαστής. Τον σχετικό κίνδυνο αναλαμβάνει αποκλειστικά ο χρήστης.

Παρακαλούμε να έχετε υπόψη σας ότι οι συσκευές μας κανονικά δεν έχουν σχεδιαστεί για εμπορική, βιοτεχνική ή βιομηχανική χρήση. Δεν αναλαμβάνουμε καμία ευθύνη αν η συσκευή χρησιμοποιηθεί σε εμπορικές, βιοτεχνικές ή βιομηχανικές επιχειρήσεις καθώς και σε παρόμοιες δραστηριότητες.

6. Υποδείξεις ασφαλείας

- Χρησιμοποιείτε το γενικής χρήσης πλαίσιο βάσης για μηχανήματα αποκλειστικά σε συνδυασμό με κατάλληλα ηλεκτρικά εργαλεία!

• Πριν από κάθε χρήση, ελέγχετε για ζημιές το γενικής χρήσης πλαίσιο βάσης για μηχανήματα. Δεν επιτρέπεται η εγκατάσταση ούτε η λειτουργία ηλεκτρικών εργαλείων σε ελαττωματικές υποδοχές/τραβέρσες.

• Τα ηλεκτρικά εργαλεία πρέπει να βίδωθούν με τους βραχίονες στήριξης/τις τραβέρσες και να στερεωθούν στο γενικής χρήσης πλαίσιο βάσης για μηχανήματα!

- Κατά την τοποθέτηση βεβαιώνεστε πάντοτε για την ευστάθεια του γενικής χρήσης πλαισίου βάσης για μηχανήματα.

- Κατά την εργασία προσλαμβάνετε πάντοτε μια φυσική και ασφαλή στάση του σώματος.

- Μην υπερφορτώνετε το γενικής χρήσης πλαίσιο βάσης για μηχανήματα! Χρησιμοποιείτε το γενικής χρήσης πλαίσιο βάσης για μηχανήματα αποκλειστικά για τους σκοπούς, για τους οποίους έχει σχεδιαστεί.

- Απαγορεύονται μετασκευές, αυθαίρετες τροπο- ποιήσεις στο γενικής χρήσης πλαίσιο βάσης για μηχανήματα, καθώς και η χρήση μη εγκεκριμένων εξαρτημάτων.

- Όλα τα εξαρτήματα του γενικής χρήσης πλαισίου βάσης για μηχανήματα, ιδίως οι διατάξεις ασφαλείας, πρέπει να έχουν συναρμολογηθεί σωστά ώστε να διασφαλίζεται η άψογη λειτουργία.

• Τα παιδιά πρέπει να παραμένουν μακριά από το γενικής χρήσης πλαίσιο βάσης για μηχανήματα. Φυλάσσετε τη διάταξη σε μέρος όπου δεν έχουν πρόσβαση αναρμόδια άτομα και παιδιά.

⚠️ Προσοχή!

Κατά τη χρήση ηλεκτρικών εργαλείων σε συνδυασμό με το γενικής χρήσης πλαίσιο βάσης για μηχανήματα πρέπει να λαμβάνονται τα εκάστοτε σχετικά με το μηχάνημα μέτρα ασφαλείας για την προστασία από ηλεκτροπληξία, κινδύνους τραυματισμού και πυρκαγιάς. Μελετήστε όλες τις υποδείξεις του ηλεκτρικού εργαλείου που εγκαθιστάτε και λειτουργείτε προτού το χρησιμοποιήσετε.

Πρέπει επίσης να λαμβάνονται υπόψη οι υποδείξεις ασφαλείας της εγκαταστημένης ηλεκτρικής συσκευής. Φυλάξτε προσεκτικά αυτές τις υποδείξεις ασφαλείας. Λαμβάνετε υπόψη όλες τις υποδείξεις ασφαλείας. Αν αγνοήσετε τις υποδείξεις ασφαλείας, θέτετε σε κίνδυνο τον εαυτό σας και τρίτους.

7. Τεχνικά χαρακτηριστικά

Διαστάσεις (Μ x Π x Y)

1160-2000 x 632 x900-1000 mm

Ικανότητα φορτίου 250 kg

Bápoç 13,3 kg

8. Καθαρισμός

⚠️ Προσοχή!

Πριν από οποιαδήποτε εργασία καθαρισμού και συντήρησης πρέπει να απενεργοποιήσετε το εγκαταστημένο ηλεκτρικό μηχάνημα και να αποσυνδέσετε το φις του ηλεκτρικού καλωδίου! Κίνδυνος τραυματισμού!

• Διατηρείτε το γενικής χρήσης πλαίσιο βάσης για μηχανήματα όσο το δυνατόν πιο καθαρό από σκόνη και ακαθαρσίες. Σκουπίστε το γενικής χρήσης πλαίσιο βάσης για μηχανήματα με καθαρό πανί ή φυσήξτε το με πεπιεσμένο αέρα χαμηλής πίεσης.
• Συνιστάται να καθαρίζετε το γενικής χρήσης πλαίσιο βάσης για μηχανήματα αμέσως ύστερα από κάθε χρήση.
• Καθαρίζετε τακτικά τη διάταξη με υγρό πανί και λίγο μαλακό σαπούνι. Μην χρησιμοποιείτε απορρυπαντικά ή διαλύτες που μπορούν να διαβρώσουν τα πλαστικά μέρη του γενικής χρήσης πλαισίου βάσης για μηχανήματα.

9. Συντήρηση

Γενικά μέτρα συντήρησης

• Συνιστούμε να καθαρίζετε τη συσκευή άμεσα μετά από κάθε χρήση.
• Καθαρίζετε τη συσκευή τακτικά με ένα ελαφρά υγρό πανί και λίγο μαλακό σαπούνι. Μη χρησιμοποιείτε καθαριστικά ή διαλυτικά, γιατί θα μπορούσαν να προσβάλουν τα πλαστικά μέρη της συσκευής. Προσέχετε να μην εισχωρήσει νερό στο εσωτερικό της συσκευής.

Πληροφορίες σέρβις

Πρέπει να έχετε υπόψη σας ότι σε αυτό το προϊόν τα παρακάτω εξαρτήματα υπόκεινται σε φθορά ανάλογα με τη χρήση ή φυσική φθορά, δηλ. τα παρακάτω εξαρτήματα χρειάζονται ως αναλώσιμα.

Φθειρόμενα εξαρτήματα*: σιαγόνες σύσφιξης

* δεν περιλαμβάνονται υποχρεωτικά στο παραδοτέο υλικό!

Ανταλλακτικά και αξεσουάρ μπορείτε να προμηθευτεί- τε από το κέντρο σέρβις της εταιρείας μας. Για τον σκο- πό αυτόν, σαρώστε τον κωδικό QR στη σελίδα τίτλου.

10. Αποθήκευση

Φυλάσσετε τη συσκευή και τα αξεσουάρ της σε σκο- τεινό, στεγνό χώρο χωρίς παγετό και μη προσβάσιμο σε παιδιά. Η ιδανική θερμοκρασία αποθήκευσης βρί- σκεται μεταξύ 5 και 30°C.

11. Απόρριψη και ανακύκλωση

Υποδείξεις σχετικά με τη συσκευασία

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Παρακαλούμε να απορρίπτετε τις συσκευασίες με τρόπο φιλικό προς το περιβάλλον.

Εμφανών ελαττωμάτων που πρέπει να κοινοποιούνται εντός 8 ημερών από την παραλαβή των εμπορευμάτων. Διαφορετικά, τα δικαιώματα buyerís της αξίωσης λόγω τέτοιων ελαττωμάτων ακυρωθεί. Εγγυόμαστε για τις μηχανές μας σε περίπτωση κατάλληλη θεραπτεία για το χρόνο της εκ του νόμου περιόδου εγγύησης από την παράδοση με τέτοιο τρόπο ώστε να αντικαταστήσει οποιοδήποτε μέρος δωρεάν μηχανή που αποδεδειγμένα θα αχρηστευτεί λόγω ελαττωματικού υλικού ή ελαττώματα της κατασκευής μέσα σε τέτοια χρονική περίοδο. Όσον αφορά τα τμήματα που δεν έχουν κατασκευαστεί από εμάς έχουμε μόνο εγγυάται εφόσον έχουμε το δικαίωμα να τις αξιώσεις εγγύησης έναντι των προμηθευτών. Τα έξοδα για την εγκατάσταση των νέων τμημάτων θα πρέπει να βαρύνουν τον αγοραστή. Πρέπει να αποκλείεται η ακύρωση της πώλησης ή η μείωση της πιμής αγοράς, καθώς και οποιεσδήποτε άλλες αξιώσεις για αποζημίωση. Η λεπίδα πριονιού είναι αναλώσιμο είδος και εξαιρούνται ρητά από καμία εγγύηση.
