BEDIENUNGSANLEITUNG UMF2000 SCHEPPACH

Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft! Art.Nr.

AusgabeNr. 5907102900_0006 Rev.Nr. 30/05/2025 UMF2000

Universal-UntergestellOriginalbedienungsanleitung

Erklärung der Symbole auf dem Gerät Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten! Aufsteigen verboten! max. 152 cm Gesamthöhe nicht überschreiten! max. 250 kg maximale Traglast nicht überschreiten! Inhaltsverzeichnis: Seite: 1. Einleitung ........................................................................................................... 5

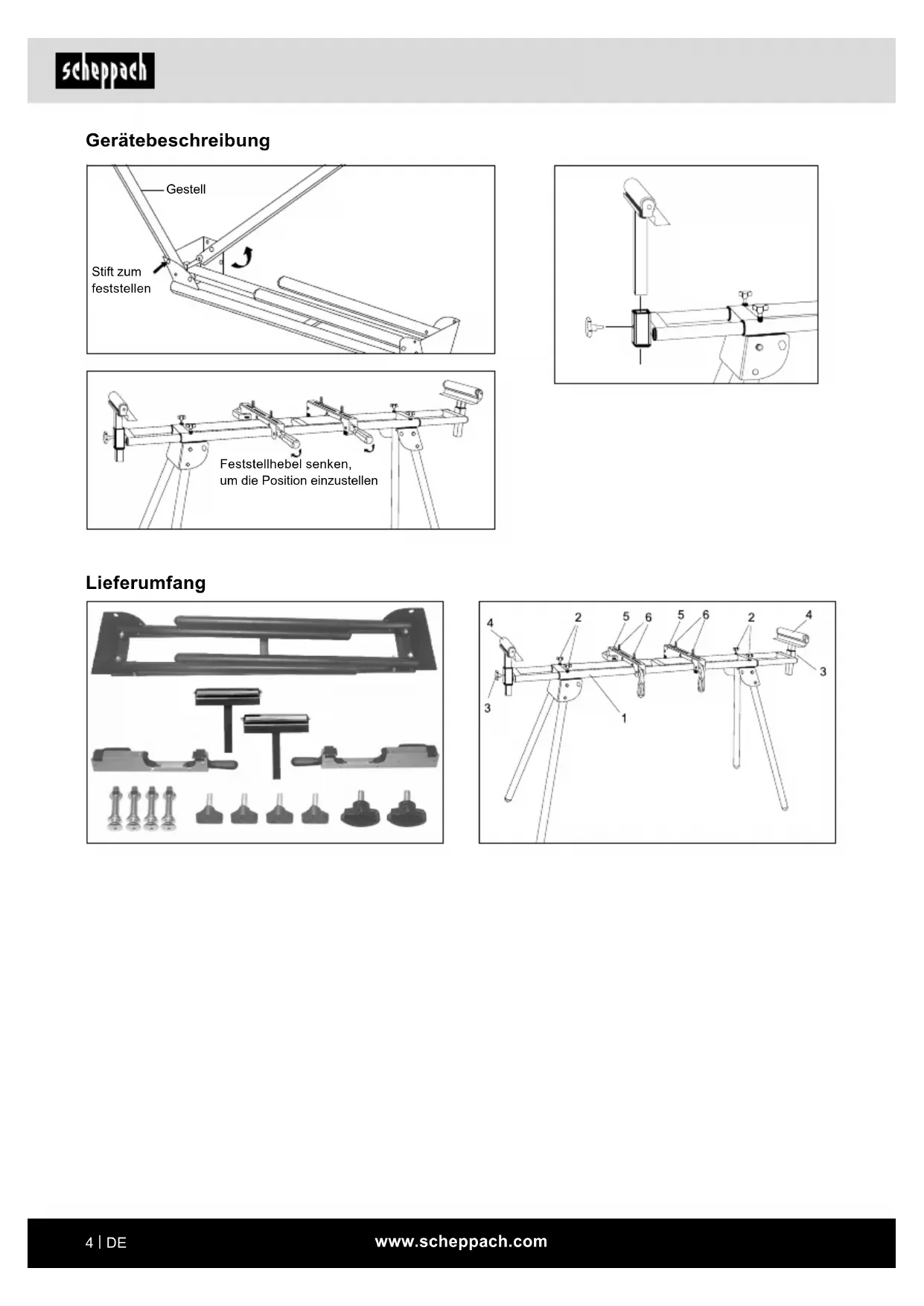

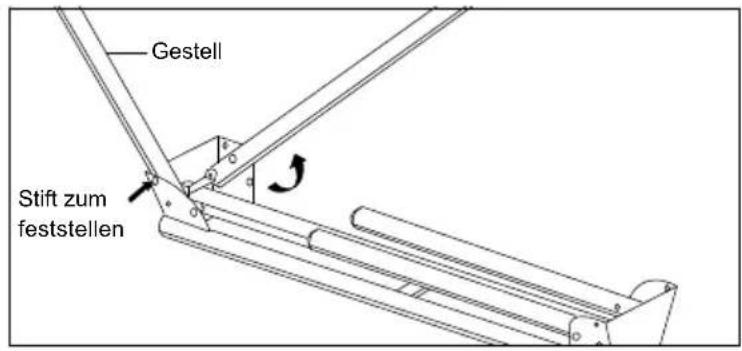

Gestell Stift zum feststellen Feststellhebel senken, um die Position einzustellen Lieferumfang Gerätebeschreibungwww.scheppach.com

Wir übernehmen keine Haftung für Unfälle oder Schä- den, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

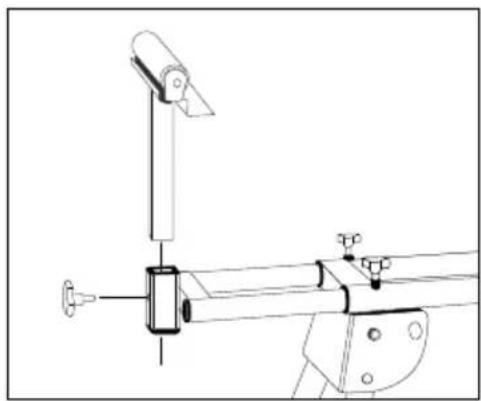

2. Gerätebeschreibung (Abb. 1 - 2)

2. Drehrad für Längeneinstellung

3. Drehrad für Höheneinstellung

4. Auage für Werkstücke

6. Bolzen, Muttern, Unterlegscheiben*

1x Untergestell 4x Drehrad für Längeneinstellung 2x Drehrad für Höheneinstellung 2x Auage für Werkstücke 2x Stützen 4x Bolzen, Muttern, Unterlegscheiben* 1x Bedienungsanleitung

• Die mitgelieferten Schrauben zur Befestigung der Maschine an dem Universal-Untergestell, sind für eine große Anzahl von Maschinen geeignet. Es ist jedoch möglich, dass diese für Ihre Maschine nicht geeignet sind. In diesem Fall müssen Sie die entsprechenden Schrauben selbst kaufen.

• Ö󰀨nen Sie die Verpackung und nehmen Sie das Gerät vorsichtig heraus.

• Entfernen Sie das Verpackungsmaterial sowie Ver- packungs-/ und Transportsicherungen (falls vorhan- den).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. ACHTUNG Gerät und Verpackungsmaterialien sind kein Kin- derspielzeug! Kinder dürfen nicht mit Kunststo󰀨- beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

Hersteller: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Verehrter Kunde, Wir wünschen Ihnen viel Freude und Erfolg beim Arbei- ten mit Ihrem neuen Gerät. Hinweis: Der Hersteller dieses Gerätes haftet nach dem gelten- den Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung,

• Nichtbeachtung der Bedienungsanleitung,

• Reparaturen durch Dritte, nicht autorisierte Fachkräfte,

• Einbau und Austausch von nicht originalen Ersatz- teilen,

• nicht bestimmungsgemäßer Verwendung, Beachten Sie: Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungs- gemäße Einsatzmöglichkeiten zu nutzen. Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirtschaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparatur- kosten sparen, Ausfallzeiten verringern und die Zuver- lässigkeit und Lebensdauer des Gerätes erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Gerätes geltenden Vorschriften Ihres Landes beachten. Bewahren Sie die Bedienungsanleitung, in einer Plas- tikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beach- tet werden. An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das gefor- derte Mindestalter ist einzuhalten. Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschrif- ten Ihres Landes sind die für den Betrieb von bauglei- chen Maschinen allgemein anerkannten technischen Regeln zu beachten.www.scheppach.com

6. Sicherheitshinweise

• Benutzen Sie das Universal-Maschinenuntergestell nur in Verbindung mit geeigneten Elektrowerkzeu- gen!

• Prüfen Sie das Universal-Maschinenuntergestell vor jedem Einsatz auf Beschädigungen. Elektrowerk- zeuge dürfen nicht auf beschädigten Auagearmen/ Querträgern montiert und betrieben werden.

• Elektrowerkzeuge müssen mit den Auagearmen/ Querträgern verschraubt und auf dem Universal- Maschinenuntergestell gesichert werden!

• Achten Sie beim Aufstellen immer auf einen siche- ren Stand des Universal-Maschinenuntergestells.

• Achten Sie beim Arbeiten immer auf eine natürliche und sichere Standposition.

• Überlasten Sie das Universal-Maschinenunterge- stell nicht! Benutzen Sie das Universal-Maschinen- untergestell nur für Zwecke, für die es auch ausge- legt ist.

• Umbauten, eigenmächtige Veränderungen an Uni- versal-Maschinenuntergestell sowie die Verwen- dung nicht zugelassener Teile sind untersagt.

• Sämtliche Teile des Universal-Maschinenunterge- stells, insbesondere Sicherheitseinrichtungen, müs- sen richtig moniert sein, um einen einwandfreien Betrieb zu sicherzustellen.

• Kinder müssen von dem Universal-Maschinenunter- gestell ferngehalten werden. Bewahren sie die Vor- richtung sicher vor unbefugten Personen und Kin- dern auf. m Achtung! Beim Gebrauch von Elektrowerkzeugen, in Verbindung mit dem Universal-Maschinenuntergestell, sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr die jeweiligen maschinenbezogenen Si- cherheitsmaßnahmen zu beachten. Lesen Sie alle Hinweise des Elektrowerkzeuges, wel- ches Sie montieren und betreiben wollen, bevor Sie dieses Elektrowerkzeug benutzen. Sicherheitshinweise des montierten Elektrogerätes sind ebenfalls zu beachten. Bewahren Sie diese Sicherheitshinweise gut auf. Beachten Sie alle Sicherheitshinweise. Wenn Sie die Sicherheitshinweise missachten, gefährden Sie sich und andere.

5. Bestimmungsgemäße Verwendung

Beachten Sie stets die bestimmungsgemäße Verwen- dung Ihres Universal-Maschinenuntergestells. Auf dem Universal-Maschinenuntergestell können alle gängigen Kappsägen, Kapp-Gehrungssägen sowie Kapp-, Zug- und Gehrungssägen der Firma Schep- pach montiert werden. Für Geräte von anderen Her- stellern übernehmen wir keine Gewähr. Elektrowerkzeuge ohne passende Befestigungsboh- rungen dürfen nicht auf dem Universal-Maschinen- untergestell montiert und nicht in Verbindung mit dem Universal-Maschinenuntergestell betrieben werden. Elektrowerkzeuge müssen vor Inbetriebnahme mit dem Universal-Maschinenuntergestell fest verschraubt werden. Das Universal-Maschinenuntergestell dient außerdem als Werkstückauage beim Arbeiten mit Kappsägen, Tischkreissägen und ähnlichen Elektrowerkzeugen. Die maximale Werkstücklänge beträgt 3 m. Um ein evtl. Kippen langer Werkstücke zu vermeiden, sind gegebenenfalls zusätzliche Werkstückstützen (z. B. ein Rollbock) zu verwenden. Achtung: Achten Sie auf eine sichere und kippfreie Werkstückauage! Benutzen Sie das Universal-Maschinenuntergestell nicht als Gerüst oder Leiter. Stellen Sie sicher, dass alle Handgri󰀨e, Muttern und Schrauben vor der Benut- zung angezogen sind. Die maximale Traglast beträgt 250 kg. Stellen Sie sicher, dass das Universal-Maschi- nenuntergestell auf einem ebenen, festen und stabilen Untergrund steht. Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für daraus resultierende Schä- den haftet der Hersteller nicht, das Risiko dafür trägt allein der Benutzer. Bitte beachten Sie, dass unsere Geräte bestimmungs- gemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.www.scheppach.com

Ersatzteile und Zubehör erhalten Sie in unserem Ser- vice-Center. Scannen Sie hierzu den QR-Code auf der Titelseite.

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30˚C.

11. Entsorgung und Wiederverwertung

Hinweise zur Verpackung Die Verpackungsmaterialien sind recycelbar. Bitte Verpackungen umweltgerecht entsorgen.

Abmessungen (L x B x H) 1160-2000 x 632 x 900-1000 mm Zuladung 250 kg Gewicht 13,3 kg

m Achtung! Vor allen Reinigungs- und Wartungsarbeiten ist das montierte Elektrogerät abzuschalten und der Netzste- cker zu ziehen! Verletzungsgefahr!

• Halten Sie das Universal-Maschinenuntergestell so staub- und schmutzfrei wie möglich. Reiben Sie das Universal-Maschinenuntergestell mit einem saube- ren Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

• Wir empfehlen, dass Sie das Universal-Maschinen- untergestell direkt nach jeder Benutzung reinigen.

• Reinigen Sie die Vorrichtung regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststo󰀨teile des Universal-Maschi- nenuntergestells angreifen.

Allgemeine Wartungsmaßnahmen

• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

• Reinigen Sie das Gerät regelmäßig mit einem feuch- ten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könn- ten die Kunststo󰀨teile des Gerätes angreifen. Ach- ten Sie darauf, dass kein Wasser in das Geräteinne- re gelangen kann. Service-Informationen Es ist zu beachten, dass bei diesem Produkt folgen- de Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Ver- brauchsmaterialien benötigt werden. Verschleißteile*: Spannbacken

• nicht zwingend im Lieferumfang enthalten!www.scheppach.com
