UMF2000 - Universelt støtte til maskinværktøj SCHEPPACH - Gratis brugsanvisning og manual

Produkttype	Universelt stativ til værktøjsmaskine
Mærke	Scheppach
Model	UMF2000
Dimensioner (L x B x H)	1160-2000 mm x 632 mm x 900-1000 mm
Maksimal belastning	250 kg
Vægt	13,3 kg
Materiale	Stål (estimat)
Korrekt brug	Geringssave, rundsave, andre elværktøjer med monteringshuller
Maksimal længde af emner	3 m
Hovedfunktioner	Stabilt stativ til værktøjsmaskine, holder til emner
Indstillinger	Højde og længde justeres med justeringshjul
Medfølgende dele	Fod, 4 justeringshjul til længde, 2 justeringshjul til højde, 2 emnestøtter, 2 savstøtter, monteringsdele, vejledning
Rengøring	Fugtig klud og sort sæbe, ingen opløsningsmidler eller aggressive rengøringsmidler
Vedligeholdelse	Kontroller tilstand før brug, stram monteringsdele
Sikkerhed	Stå ikke på stativet, overskrid ikke maks. belastning, brug på stabilt underlag, følg instruktionerne for det monterede værktøj
Sliddele	Spændebakker (medfølger ikke)
Opbevaringstemperatur	5 °C til 30 °C, tørt og frostfrit sted

Ofte stillede spørgsmål - UMF2000 SCHEPPACH

Hvilke værktøjer kan monteres på det universelle stativ UMF2000?

Stativet er designet til alle almindelige geringssave, kap/geringssave, radiære geringssave fra mærket Scheppach. Værktøj fra andre producenter kan bruges, hvis de har passende monteringshuller. Det er vigtigt at skrue elværktøjet fast, før det tages i brug.

Hvad er den maksimale belastning for UMF2000?

Den maksimale belastning er 250 kg. Overskrid aldrig denne grænse, og sørg for, at stativet er placeret på en plan, stabil og fast overflade.

Hvordan justeres højde og længde på UMF2000 stativet?

Brug justeringshjulene til højde og længde. Låsehåndtagene gør det muligt at låse positionen, når justeringen er foretaget. Spænd alle justeringshjul korrekt før brug.

Hvilke sikkerhedsinstruktioner skal følges?

Læs hele vejledningen før brug. Stå aldrig på stativet, overskrid ikke højde eller maksimal belastning, kontroller for skader før hver brug, og følg sikkerhedsinstruktionerne for det monterede elværktøj.

Hvordan vedligeholdes og rengøres det universelle stativ?

Afbryd det monterede værktøj før rengøring. Brug en fugtig klud med lidt sort sæbe. Brug ikke aggressive rengøringsmidler eller opløsningsmidler, der kan beskadige plastdelene.

Hvilke tilbehør følger med UMF2000?

Leveringen omfatter: 1 fod, 4 justeringshjul til længde, 2 justeringshjul til højde, 2 emnestøtter, 2 savstøtter, 4 bolte + møtrikker + skiver, og en brugsvejledning.

Kan stativet bruges med værktøj fra andre mærker?

Ja, forudsat at værktøjet har kompatible monteringshuller. Scheppach påtager sig dog ingen garanti for apparater fra andre producenter. Kontroller tilpasningen før brug.

Hvad er den maksimale længde af emner?

Den maksimale længde af emner er 3 meter. For længere emner, brug ekstra støtter (f.eks. rullebord) for at undgå væltning.

Hvordan opbevares det universelle stativ UMF2000?

Opbevar det på et mørkt, tørt, frostfrit sted, utilgængeligt for børn. Den ideelle temperatur er mellem 5 °C og 30 °C.

Hvor finder jeg reservedele til UMF2000?

Sliddele som spændebakker er tilgængelige hos Scheppach servicecenter. Scan QR-koden på startsiden for yderligere oplysninger.

BRUGSANVISNING UMF2000 SCHEPPACH

6. Säkerhetsanvisningar

Forklaring til symbolerne på maskinen

	Læs og overhold brugsanvisningen og sikkerhedsforskrifterne før ibrugtagning!
	Opstigning forbudt!
	Totalhøjde må ikke overskrides!
	Maks. bæreevne må ikke overskrides!

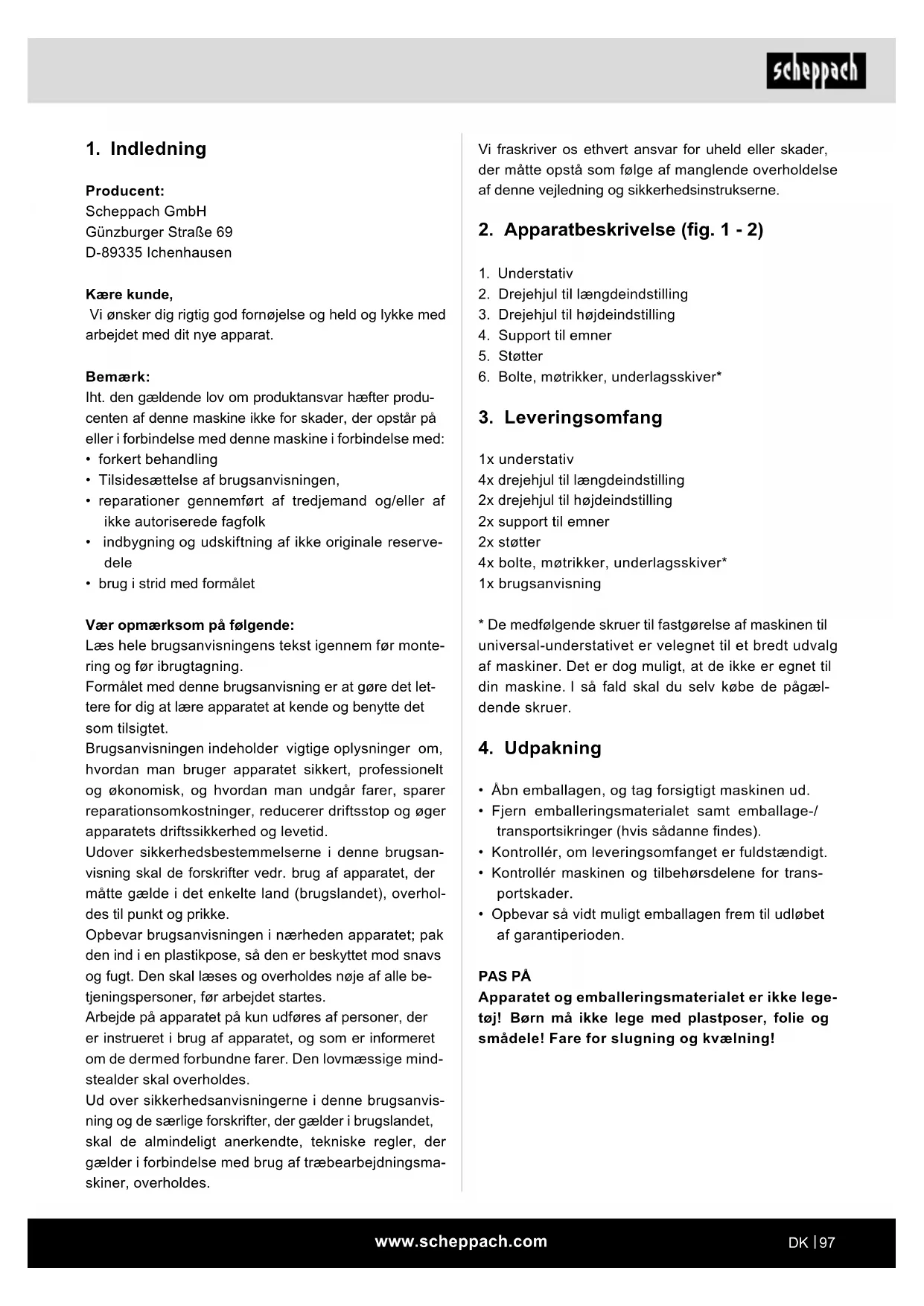

1. Indledning 97

2. Apparatbeskrivelse (fig. 1 - 2)....97

3. Leveringsomfang 97

4. Udpakning....97

5. Tilsigtet brug 98

6. Sikkerhedsforskrifter 98

7. Tekniske data....98

8. Rengøring 98

9. Vedligeholdelse 99

10. Opbevaring 99

11. Bortskaffelse og genanvendelse 99

Apparatbeskrivelse

Stel Stift til fastlås- ning

Vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med dit nye apparat.

Bemærk:

Iht. den gældende lov om produktansvar hæfter producenten af denne maskine ikke for skader, der opstår på eller i forbindelse med denne maskine i forbindelse med:

• forkert behandling
• Tilsidesættelse af brugsanvisningen,
• reparationer gennemført af tredjemand og/eller af ikke autoriserede fagfolk
• indbygning og udskiftning af ikke originale reserve- dele
• brug i strid med formålet

Vær opmærksom på følgende:

Læs hele brugsanvisningens tekst igennem før montering og før ibrugtagning.

Formålet med denne brugsanvisning er at gøre det lettere for dig at lære apparatet at kende og benytte det som tilsigtet.

Brugsanvisningen indeholder vigtige oplysninger om, hvordan man bruger apparatet sikkert, professionelt og økonomisk, og hvordan man undgår farer, sparer reparationsomkostninger, reducerer driftsstop og øger apparatets driftssikkerhed og levetid.

Udover sikkerhedsbestemmelserne i denne brugsanvisning skal de forskrifter vedr. brug af apparatet, der måtte gælde i det enkelte land (brugslandet), overholdes til punkt og prikke.

Opbevar brugsanvisningen i nærheden apparatet; pak den ind i en plastikpose, så den er beskyttet mod snavs og fugt. Den skal læses og overholdes nøje af alle betjeningspersoner, før arbejdet startes.

Arbejde på apparatet på kun udføres af personer, der er instrueret i brug af apparatet, og som er informeret om de dermed forbundne farer. Den lovmæssige mindstealder skal overholdes.

Ud over sikkerhedsanvisningerne i denne brugsanvisning og de særlige forskrifter, der gælder i brugslandet, skal de almindeligt anerkendte, tekniske regler, der gælder i forbindelse med brug af træbearbejdningsmaskiner, overholdes.

Vi fraskriver os ethvert ansvar for uheld eller skader, der måtte opstå som følge af manglende overholdelse af denne vejledning og sikkerhedsinstrukserne.

2. Apparatbeskrivelse (fig. 1 - 2)

1. Understativ
2. Drejehjul til længdeindstilling
3. Drejehjul til højdeindstilling
4. Support til emner
5. Støtter
6. Bolte, møtrikker, underlagsskiver*

3. Leveringsomfang

1x understativ
4x drejehjul til længdeindstilling
2x drejehjul til højdeindstilling
2x support til emner
2x støtter
4x bolte, møtrikker, underlagsskiver*
1x brugsanvisning

* De medfølgende skruer til fastgørelse af maskinen til universal-understativet er velegnet til et bredt udvalg af maskiner. Det er dog muligt, at de ikke er egnet til din maskine. I så fald skal du selv købe de pågældende skruer.

4. Udpakning

• Åbn emballagen, og tag forsigtigt maskinen ud.
• Fjern emballeringsmaterialet samt emballage-/ transportsikringer (hvis sådanne findes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér maskinen og tilbehørsdelene for transportskader.
• Opbevar så vidt muligt emballagen frem til udløbet af garantiperioden.

PAS PÅ

Apparatet og emballeringsmaterialet er ikke legetøj! Børn må ikke lege med plastposer, folie og smådele! Fare for slugning og kvælning!

5. Tilsigtet brug

Sørg altid for, at den universal-maskinunderstellet anvendes som tilsigtet.

Alle gængse kapsave, kap- og geringssave samt kap-, træk- og geringssave fra Scheppach kan monteres på det universelle maskinunderstel. Vi frasiger os ethvert ansvar for udstyr fra andre producenter.

Elværktøjer uden passende monteringshuller må ikke monteres på universal-maskinunderstellet og må ikke anvendes sammen med universal-maskinunderstellet. Elværktøjer skal skrues fast til universal-maskinunderstellet før idriftsættelse.

Universal-maskinunderstellet fungerer desuden som emnestøtte, når der arbejdes med gerings- og kapsave, bordrundsave og lignende elværktøjer.

Den maks. emnelængde er 3 m.

For at undgå, at lange emner kan vippe, kan det være nødvendigt at bruge ekstra emneunderstøtninger (f.eks. rullebukke).

Pas på: Sørg for, at emnesupporten er sikker og ikke kan vippe!

Undlad at bruge universal-maskinunderstellet som stillads eller stige. Kontrollér, at alle håndtag, møtrikker og skruer er spændt ordentligt fast inden ibrugtagning. Den maks. bæreevne er 250 kg. Kontrollér, at universal-maskinunderstellet står på et plant, fast og stabilt underlag.

Enhver anden form for anvendelse regnes som værende i strid med tilsigtet brug. Producenten fraskriver sig ethvert ansvar for skader, der skyldes utilsigtet anvendelse; risikoen bæres alene af brugeren.

Vær opmærksom på, at vores apparater ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ansvaret, hvis apparatet bruges i erhvervs-, håndværks- eller industrivirksomheder samt til lignende arbejde.

6. Sikkerhedsforskrifter

• Universal-maskinunderstellet må kun benyttes i forbindelse med egnede elværktøjer!
• Inden hver brug skal man kontrollere universel-ma- skinunderstellet for skader. Elværktøjer må ikke monteres og benyttes på beskadigede bærearme/ tværbjælker.

• Elværktøjer skal skrues fast til bærearmene/tværbjælkerne og fastgøres til universal-maskinunderstellet!

• Under opstillingen skal man altid sikre sig, at universal-maskinunderstellet står stabilt.

• Under arbejdet skal man altid indtage en naturlig og sikker arbejdsstilling.
• Undgå at overbelaste universal-maskinunderstellet! Universal-maskinunderstellet må kun benyttes som tilsigtet.
• Ombygning, uautoriseret ændring af universal-ma-skinunderstellet samt brug af ikke-godkendte dele er forbudt.
• Alle dele af universal-maskinunderstellet, især sikkerhedsanordninger, skal være monteret korrekt af hensyn til problemfri brug.
• Børn skal holdes på sikker afstand af universal-ma-skinunderstellet. Enheden skal opbevares sikret for uvedkommende personer og børn.

⚠️ Pas på!

Når der benyttes elværktøjer, i forbindelse med universal-maskinunderstellet, skal følgende principielle sikkerhedsforanstaltninger overholdes for at beskytte mod elektrisk stød, kvæstelses- og brandfare.

Læs alle instruktioner for det elværktøj, der skal monteres og benyttes, før elværktøjet tages i brug.

Sikkerhedsforskrifter for det monterede eludstyr skal ligeledes iagttages.

Overhold sikkerhedsanvisningerne. Hvis man tilside- sætter sikkerhedsanvisningerne, udsætter man sig selv og andre for fare.

7. Tekniske data

Mål (L x B x H) 1160-2000 x 632 x 900-1000 mm

Nyttelast 250 kg

Vægt 13,3 kg

8. Rengøring

⚠ Pas på!

Inden enhver form for rengørings- og vedligeholdelsesarbejde skal man huske at slukke til monterede eludstyr og trække stikket ud af lysnetkontakten! Fare for tilskadekomst!

- Hold så vidt muligt universal-maskinunderstellet fri for støv og snavs. Gnid universal-maskinunderstellet rent med en ren klud, eller blæs det over med trykluft ved lavt tryk.

• Det anbefales, at universal-maskinunderstellet altid rengøres umiddelbart efter brug.
• Rengør enheden med en fugtig klud og en smule brun sæbe med jævne mellemrum. Brug ikke ren-gørings- eller opløsningsmidler; disse kan angribe universal-maskinunderstellets plastdele.

9. Vedligeholdelse

• Det anbefales, at apparatet altid rengøres umiddelbart efter brug.
• Rengør maskinen med en fugtig klud og en smule brun sæbe med jævne mellemrum. Brug ikke rengørings- eller opløsningsmidler; disse kan angribe produktets plastdele. Sørg for, at vand ikke kan trænge ind i maskinen.

Serviceinformationer

Vær opmærksom på, at følgende dele på dette produkt slides som følge af brug eller naturligt slid, og at der er brug for følgende dele som forbrugsmaterialer.

Sliddele*: Spændebakker

* følger ikke nødvendigvis med leverancen!

Reservedele og tilbehør fås hos vores service-center. Dette gøres ved at scanne QR-koden på forsiden.

10. Opbevaring

Enheden og dennes tilbehør skal opbevares mørkt, tørt og frostsikkert og utilgængeligt for børn. Den optimale opbevaringstemperatur er mellem 5 og 30°C.

Oplysninger om emballage

Emballagematerialerne er genan- vendelige. Emballage skal altid bortskaffes jf. gældende miljøreg- ler.

El-verktøy uten passende festehull skal ikke monteres på universal-maskinunderstellet og ikke drives i forbindelse med universal-maskinunderstellet.

Før idriftsetting av el-verktøy må de skrus fast på universal-maskinunderstellet.

* ikke absolutt inkludert i leveringsomfanget!

Reservedeler og tilbehør får du i vårt servicesenter. Hertil må du skanne QR-koden på tittelsiden.

10. Lagring

Åbenlyse fejl og mangler skal anmeldes senest 8 dage efter modtagelsen afvaren; ellers mister køberen alle garantikrav i forbindelse med sådanne fejl og mangler. Vi yder garanti på vores maskiner, hvis disse håndteres korrekt, i hele den lovpligtige garantiperiode fra leveringsdatoen at regne i det omfang, at vi gratis udskifter enhver maskindel, der beviseligt er ubrugelig som følge af materiale- eller produktionsfejl. For dele, som vi ikke selv fremstiller, yder vi kun garanti i det omfang, at vi kan rejse garantikrav over for underleverandørerne. Køberen oppebærer omkostningerne i forbindelse med montering af nye dele. Omstillings- og reduktionskrav samt andre erstatningskrav er udelukket.

Garanti NO
