UMF2000 - Universāls atbalsts mašīnrīkiem SCHEPPACH - Bezmaksas lietošanas instrukcija

Produkta veids	Universāls atbalsts darbgaldam
Zīmols	Scheppach
Modelis	UMF2000
Izmēri (G x D x A)	1160-2000 mm x 632 mm x 900-1000 mm
Maksimālā slodzes jauda	250 kg
Svars	13,3 kg
Materiāls	Tērauds (aptuveni)
Paredzētais lietojums	Griezējzāģi, ripzāģi, citi elektroinstrumenti ar montāžas caurumiem
Maksimālais detaļu garums	3 m
Galvenās funkcijas	Stabils atbalsts darbgaldam, palīggalds apstrādājamām detaļām
Regulējumi	Augstuma un garuma regulēšana ar regulēšanas rokturiem
Iekļautās sastāvdaļas	Atbalsta kāja, 4 garuma regulēšanas rokturi, 2 augstuma regulēšanas rokturi, 2 detaļu balsti, 2 zāģa balsti, stiprinājumi, instrukcija
Tīrīšana	Mitra drāna un melnās ziepes, bez šķīdinātājiem vai agresīviem tīrīšanas līdzekļiem
Apkope	Pirms katras lietošanas pārbaudīt stāvokli, pievilkt stiprinājumus
Drošība	Neuzkāpt uz atbalsta, nepārsniegt maksimālo slodzi, izmantot uz stabilas grīdas, ievērot montētā instrumenta norādījumus
Nodiluma daļas	Saspīlēšanas spīles (nav iekļautas)
Uzglabāšanas temperatūra	5 °C līdz 30 °C, sausa un bez sala vieta

Bieži uzdotie jautājumi - UMF2000 SCHEPPACH

Kādus instrumentus var uzstādīt uz universālā atbalsta UMF2000?

Atbalsts ir paredzēts visiem parastajiem griezējzāģiem, griezējzāģiem ar slīpumu, radiālajiem griezējzāģiem no Scheppach zīmola. Citu ražotāju instrumentus var izmantot, ja tiem ir piemēroti montāžas caurumi. Pirms ekspluatācijas ir obligāti stingri pieskrūvēt elektroinstrumentu.

Kāda ir maksimālā slodzes jauda UMF2000?

Maksimālā slodze ir 250 kg. Nekad nepārsniedziet šo ierobežojumu un pārliecinieties, ka atbalsts ir novietots uz līdzenas, stabilas un stingras virsmas.

Kā regulēt atbalsta UMF2000 augstumu un garumu?

Izmantojiet augstuma un garuma regulēšanas rokturus. Bloķēšanas sviras ļauj fiksēt pozīciju pēc regulēšanas. Pirms lietošanas pareizi pievelciet visus rokturus.

Kādi drošības norādījumi jāievēro?

Pirms lietošanas izlasiet pilno instrukciju. Nekad nekāpiet uz atbalsta, nepārsniedziet maksimālo augstumu vai slodzi, pirms katras lietošanas pārbaudiet, vai nav bojājumu, un ievērojiet montētā elektroinstrumenta drošības norādījumus.

Kā kopt un tīrīt universālo atbalstu?

Pirms tīrīšanas atvienojiet montēto instrumentu. Izmantojiet mitru drānu ar nedaudz melnajām ziepēm. Neizmantojiet agresīvus tīrīšanas līdzekļus vai šķīdinātājus, kas var sabojāt plastmasas daļas.

Kādi piederumi ir iekļauti UMF2000 komplektā?

Komplektā ietilpst: 1 atbalsta kāja, 4 garuma regulēšanas rokturi, 2 augstuma regulēšanas rokturi, 2 detaļu balsti, 2 zāģa balsti, 4 skrūves + uzgriežņi + paplāksnes, un lietošanas instrukcija.

Vai atbalstu var izmantot ar citu zīmolu instrumentiem?

Jā, ja instrumentam ir saderīgi montāžas caurumi. Tomēr Scheppach neuzņemas nekādu garantiju par citu ražotāju ierīcēm. Pirms lietošanas pārbaudiet piemērotību.

Kāds ir maksimālais apstrādājamo detaļu garums?

Maksimālais apstrādājamo detaļu garums ir 3 metri. Garākām detaļām izmantojiet papildu balstus (piem., ruļļu palīggaldu), lai novērstu apgāšanos.

Kā uzglabāt universālo atbalstu UMF2000?

Uzglabājiet to tumšā, sausā, bez sala vietā, bērniem nepieejamā vietā. Ideālā temperatūra ir no 5 °C līdz 30 °C.

Kur atrast rezerves daļas UMF2000?

Nodiluma daļas, piemēram, saspīlēšanas spīles, ir pieejamas Scheppach servisa centrā. Skenējiet QR kodu mājaslapā, lai iegūtu vairāk informācijas.

LIETOŠANAS INSTRUKCIJA UMF2000 SCHEPPACH

Simbolu, kas atrodas uz ierīces, skaidrojums

	Pirms lietošanas sākšanas izlasiet un ievērojiet lietošanas instrukciju un drošības norādījumus!
	Aizliegts uzkāpt!
	Nepārsniegt kopējo augstumu!
	Nepārsniegt maksimālo celtspēju!

Satura rādītājs: Lappuse:

1. Levads....82
2. lerīces apraksts (1. -2. att.) 82
3. Un piegādes komplekts 82
4. Izpakošana....82
5. Noteikumiem atbilstoša lietošana....82
6. Drošības norādījumi 83
7. Tehniskie dati....83
8. Tīrīšana....83
9. Apkope....84
10. Glabāšana 84
11. Utilizācija un otrreizēja izmantošana....84

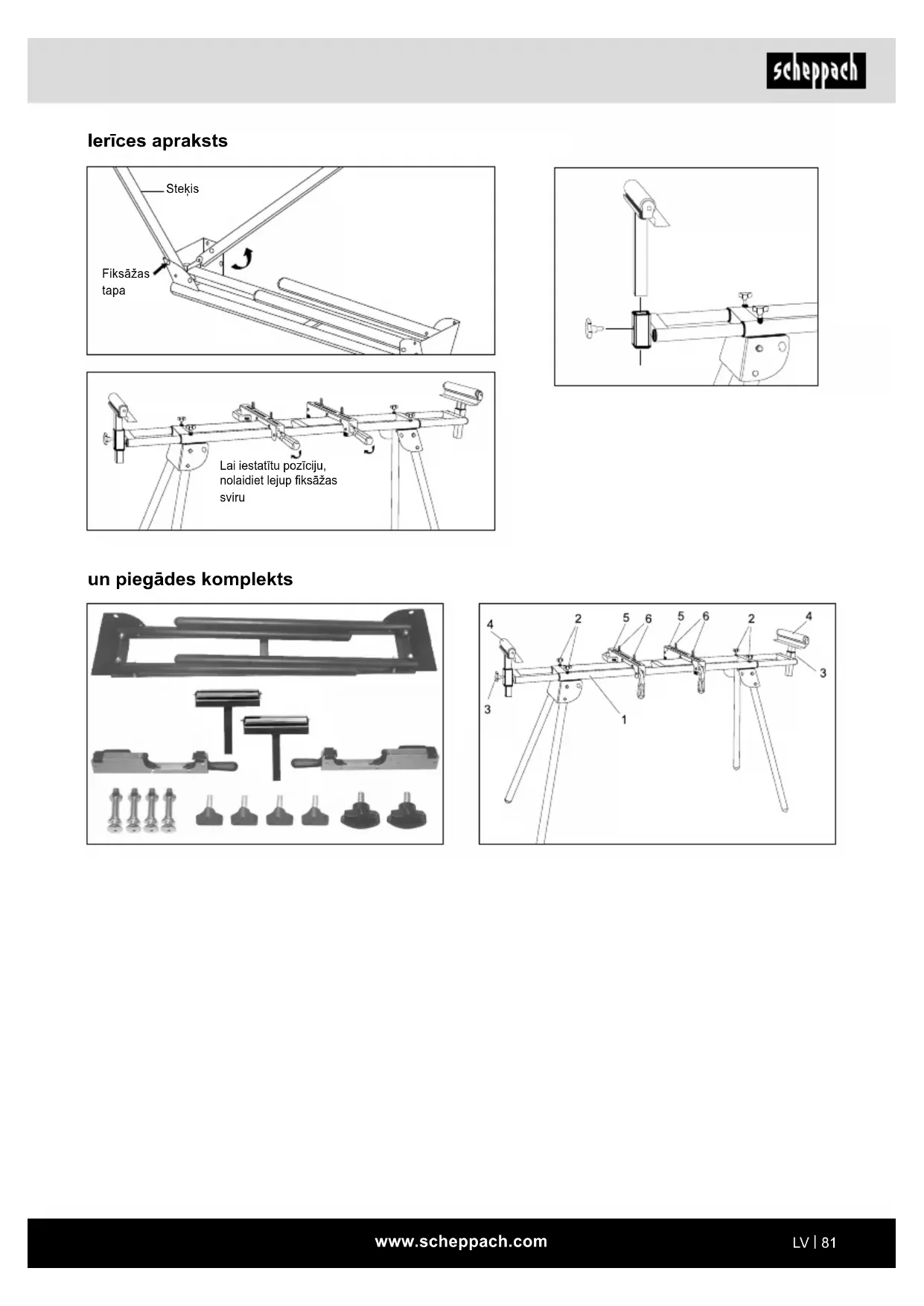

lerīces apraksts

Stekis Fiksāžas tapa

Lai iestatītu pozīciju, nolaidiet lejup fiksāžas sviru

un piegādes komplekts

Vēlam prieku un izdošanos, strādājot ar Jūsu jauno ierīci.

Norādījums!

Šīs ierīces ražotājs saskaṇā ar piemērojamo Vācijas Likumu par atbildību par ražojumiem nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēl saistībā ar:

• nepareizu lietošanu,
• lietošanas instrukcijas neievērošanu,
• trešo personu, nepilnvarotu speciālistu veiktu remontu,
• neoriğinālo rezerves daļu montāžu un nomaiņu,
• paredzētajam mērķim neatbilstošu lietošanu,

levērojiet!

Pirms montāžas un lietošanas sākšanas izlasiet visu lietošanas instrukcijas tekstu.

Šai lietošanas instrukcijai ir jāpalīdz jums iepazīt ierīci un lietot tās noteikumiem atbilstošās izmantošanas iespējas. Lietošanas instrukcijā ir sniegti svarīgi norādījumi par drošu, pareizu un ekonomisku darbu ar ierīci, lai izvai-rītos no riskiem, ietaupītu remonta izdevumus, samazi-nātu dīkstāves laikus un palielinātu ierīces uzticamību un darbmūžu.

Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jäievēro attiecīgajā valstī spēkā esošie noteikumi par ierīces lietošanu.

Glabājiet lietošanas instrukciju pie ierīces plastikāta maisinā, sargājot no netīrumiem un mitruma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievēro ikvienam operatoram.

Ar ierīci drīkst strādāt tikai tās personas, kas pārzina ierīces lietošanu un ir instruētas par riskiem, kas ir saistīti ar ierīces lietošanu. Jāievēro noteiktais minimā-lais vecums.

Papildus šajā lietošanas instrukcijā sniegtajiem drošības norādījumiem un attiecīgās valsts īpašajiem noteikumiem jāievēro vispāratzītie tehniskie noteikumi par konstruktīvi identisku ierīču lietošanu.

Mēs neuzņemamies atbildību par nelaimes gadīju-miem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

2. lerīces apraksts (1. -2. att.)

1. Balstrāmis
2. Garuma iestatīšanas rokrats
3. Augstuma iestatīšanas rokrats
4. Darba materiālu balsts
5. Zāga balsti
6. Skrūves + uzgriežni + paplāksnes*

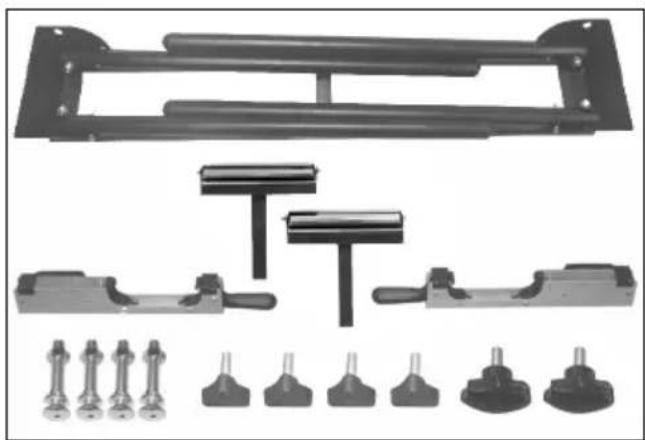

3. Un piegādes komplekts

1x Balstrāmis
4x Garuma iestatīšanas rokrats
2x Augstuma iestatīšanas rokrats
2x Darba materiālu balsts
2x Zāga balsti
4x Skrūves + uzgriežni + paplāksnes*
1x Lietošanas instrukcija

* Komplektā iekļautās skrūves ierīces nostiprināšanai pie universālā apakšējā rāmja ir piemērotas lielam ierīču skaitam. Taču ir iespējams, ka tās nav piemērotas jūsu ierīcei. Šajā gadījumā jums pašam jānopērk atbilstošās skrūves.

4. Izpakošana

• Atveriet iepakojumu un uzmanîgi iznemiet ierîci.
• Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).
• Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti.
• Ja iespējams, uzglabājiet iepakojumu līdz garantijas termina beigām.

IEVĚRĪBAI

lerīce un iepakojuma materiāls nav rotaļlietas! Bērni nedrīkst rotaļāties ar polimēru materiāla maisiniem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

5. Noteikumiem atbilstoša lietošana

Vienmēr ievērojiet universālā ierīces apakšējā rāmja noteikumiem atbilstošo lietošanu.

Uz universālā ierīces apakšējā rāmja var uzstādīt visus izplatītākos uznēmuma Scheppach ražotos sagarumošanas zāgus, sagarumošanas zāgus-leŋkzāgus, kā arī sagarumošanas zāgus, škērszāgus un leŋkzāgus. Mēs negarantējam saderību ar citu ražotāju ierīcēm.

Elektroinstrumentus bez piemērotiem stiprinājuma urbumiem nedrīkst uzmontēt uz universālā ierīces apakšējā rāmja un lietot kopā ar universālo ierīces apakšējo rāmi.

Elektroinstrumenti pirms lietošanas sākšanas stingri jāsaskrūvē ar universālo ierīces apakšējo rāmi.

Turklāt universālais ierīces apakšējais rāmis ir paredzēts kā darba materiāla paliktnis darbam ar sagarumošanas zāgiem, galda ripzāgiem u.tml. elektroinstrumentiem.

Maksimālais darba materiāla garums ir 3 m.

Lai nepieļautu garu darba materiālu iespējamo apgāšanos, ja nepieciešams, jāizmanto papildu darba materiāla atbalsti (piem., rullīšu balstenis).

levērībai! levērojiet, lai būtu drošs un neapkrītošs darba materiāla paliktnis!

Nelietojiet universālo ierīces apakšējo rāmi kā sastatnes vai kāpnes. Pārliecinieties, vai visi rokturi, uzgriežni un skrūves pirms lietošanas ir pievilktas. Maksimālā nestspēja ir 250 kg. Pārliecinieties, vai universālais ierīces apakšējais rāmis atrodas uz līdzenas, cietas un stabilas pamatnes.

Jebkura lietošana, kas neatbilst šim mērķim, ir uzskatāma par noteikumiem neatbilstošu. Par šādu darbību rezultātā izrietošajiem bojājumiem ražotājs nav atbildīgs; risku uznemas vienīgi pats lietotājs.

Nemiet vērā, ka mūsu ierīces noteikumiem atbilstošā veidā nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemamies ga- rantiju, ja ierīci izmanto komerciālos, amatniecības vai rūpniecības uznēmumos, kā arī līdzīgos darbos.

6. Drošības norādījumi

• Lietojiet universālo ierīces apakšējo rāmi tikai kopā ar piemērotiem elektroinstrumentiem!
• Ikreiz pirms lietošanas pārbaudiet, vai universāla-jam ierīces apakšējam rāmim nav bojājumu. Elektroinstrumentus nedrīkst uzmontēt un lietot uz bojātiem atbalststieņiem / škērssijām.
• Elektroinstrumenti jāsaskrūvē ar atbalststieņiem / šķērssijām un jānostiprina uz universālā ierīces apakšējā rāmja!
• Uzstādīšanas laikā vienmēr ievērojiet universālā ie-rīces apakšējā rāmja stabilu pozīciju.
• Darba laikā vienmēr ievērojiet dabisku un drošu stāvēšanas pozīciju.

• Nepārslogojiet universālo ierīces apakšējo rāmi! Lietojiet universālo ierīces apakšējo rāmi tikai tādiem mērkiem, kuriem tas arī ir izstrādāts.

• Universālā ierīces apakšējā rāmja pārveidojumi, patvalīgas izmaiņas, kā arī neatļautu daļu izmantošana ir aizliegta.

• Visām universālā ierīces apakšējā rāmja daļām, it īpaši drošības mehānismiem, jābūt pareizi uzmontētiem, lai nodrošinātu nevainojamu darbību.
• Bērnus nedrīkst laist klāt pie universālā ierīces apakšējā rāmja. Droši uzglabājiet palīgierīci vietā, kur tā nav pieejama nepiederošām personām un bērniem.

⚠️ levērībai!

Lai izsargātos no elektriskā trieciena, savainošanās riska un ugunsbīstamības, lietojot elektroinstrumentus kopā ar universālo ierīces apakšējo rāmi, jāievēro at- tiecīgie ierīcei pielāgotie drošības pasākumi.

Pirms šī elektroinstrumenta lietošanas izlasiet visas norādes par elektroinstrumentu, kuru vēlaties uzmon-tēt un lietot.

Tāpat jāievēro uzmontētās elektroierīces drošības norādījumi.

Uzglabājiet drošības norādījumus drošā vietā.

levērojiet visus drošības norādījumus. Ja neievērojat drošības norādījumus, jūs apdraudat pats sevi un citus.

7. Tehniskie dati

Izmēri (g x p x a)

1160-2000 × 632 ×

900-1000 mm

Papildnoslogojums 250 kg

Svars 13,3 kg

8. Tīrīšana

⚠️ levērībai!

Pirms visiem tīrīšanas un apkopes darbiem elektroierīce jāizslēdz un jāatvieno tīkla kontaktspraudnis! Savainošanās risks!

• Uzturiet universālo ierīces apakšējo rāmi tīru no pu- tekļiem un netīrumiem, cik vien tas ir iespējams. No- berziet universālo ierīces apakšējo rāmi ar tīru drā- nu vai izpūtiet to ar zema spiediena saspiesto gaisu.
• lesakām tīrīt universālo ierīces apakšējo rāmi uzreiz pēc katras lietošanas reizes.
• Regulāri tīriet palīgierīci ar mitru drānu un mazliet ziepju pastas. Neizmantojiet tīrīšanas līdzekļus vai škīdinātājus; tie varētu bojāt universālā ierīces apakšējā rāmja plastmasas daļas.

9. Apkope

Vispārīgie apkopes pasākumi

• lesakām fīrīt ierīci uzreiz pēc katras lietošanas reizes.
• Regulāri tīriet ierīci ar mitru drānu un mazliet šķidro ziepju. Neizmantojiet tīrīšanas līdzekļus vai šķīdinātājus; tie varētu bojāt ierīces plastmasas daļas. Uzmaniet, lai ūdens nevarētu iekļūt ierīces iekšienē.

Informācija par apkalpošanu

Nemiet vērā, ka šajā izstrādājumā ir daļas, kas nodilst atbilstošas vai dabiskas izmantošanas gaitā, respektī- vi, ir detaļas, kas nepieciešamas kā patēriņa materiāli. Dilstošas detaļas*: Spīlžokļi

* Nav noteikti jäbüt piegādes komplektā!

Rezerves daļas un piederumus saņemsiet mūsu servisa centrā. Šim nolūkam noskenējiet titullapā esošo kvadrātkodu.

10. Glabāšana

Glabājiet ierīci un tās piederumus tumšā, sausā un nesalstošā, kā arī bērniem nepieejamā vietā. leteicamā glabāšanas temperatūra ir 5-30°C.

11. Utilizācija un otrreizēja izmantošana

Norādes par iepakojumu

Iepakojuma materiāli ir pārstrādā- jami. Utilizējiet iepakojumus at- bilstoši apkārtējās vides prasībām.

Acīmredzami defekti ir jāpaziņo 8 dienu laikā no preces saņemšanas. Pretējā gadījumā pircēja tiesības pieprasīt atlīdzību par šādiem defektiem ir spēkā neesošas. Mēs dodam garantiju savām iekārtām, ja pircējs pret tām atbilstoši izturas garantijas laikā. Mēs apņemamies bez maksas piegādāt jebkuru rezerves daļu, kas iespējams kluvusi nelietojama bojātu materiālu vai ražošanas defektu dēļ šajā laika periodā. Attiecībā uz rezerves daļām, kuras nav mūsu ražotas, mēs garantējam tikai gadījumā, ja mums ir garantija no saviem piegādātājiem. Jauno detalu uzstādišanas izmaksas ir jāuzņemas pircējam. Pirkuma atcelšana vai pirkuma cenas samazināšana, kā arī jebkuras citas prasības par bojājumu atlīdzināšanu netiek izskatītas.

Garantija LT
