UMF2000 - Univerzális gépi tartó SCHEPPACH - Ingyenes használati útmutató
Találja meg az eszköz kézikönyvét ingyenesen UMF2000 SCHEPPACH PDF formátumban.
| Terméktípus | Univerzális szerszámgépállvány |
| Márka | Scheppach |
| Modell | UMF2000 |
| Méretek (H x Sz x M) | 1160-2000 mm x 632 mm x 900-1000 mm |
| Maximális terhelhetőség | 250 kg |
| Súly | 13,3 kg |
| Anyag | Acél (becslés) |
| Megfelelő használat | Gérfűrészek, körfűrészek, egyéb rögzítőfuratokkal rendelkező elektromos szerszámok |
| Maximális munkadarab hossz | 3 m |
| Fő funkciók | Stabil szerszámgépállvány, munkadarab-tartó asztal |
| Beállítások | Magasság és hossz állítható gombokkal |
| Tartozékok | Állványláb, 4 hosszbeállító gomb, 2 magasságállító gomb, 2 munkadarab-tartó, 2 fűrésztartó, rögzítőelemek, használati útmutató |
| Tisztítás | Nedves rongy és fekete szappan, ne használjon oldószereket vagy agresszív tisztítószereket |
| Karbantartás | Ellenőrizze az állapotot minden használat előtt, húzza meg a rögzítéseket |
| Biztonság | Ne lépjen fel az állványra, ne lépje túl a maximális terhelést, használja stabil talajon, tartsa be a felszerelt szerszám utasításait |
| Kopó alkatrészek | Szorító pofák (nem tartozék) |
| Tárolási hőmérséklet | 5 °C és 30 °C között, száraz, fagymentes helyen |
Gyakran ismételt kérdések - UMF2000 SCHEPPACH
Felhasználói kérdések a következőről UMF2000 SCHEPPACH
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Univerzális gépi tartó PDF formátumban ingyenesen! Találja meg kézikönyvét UMF2000 - SCHEPPACH és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. UMF2000 márka SCHEPPACH.
HASZNÁLATI ÚTMUTATÓ UMF2000 SCHEPPACH

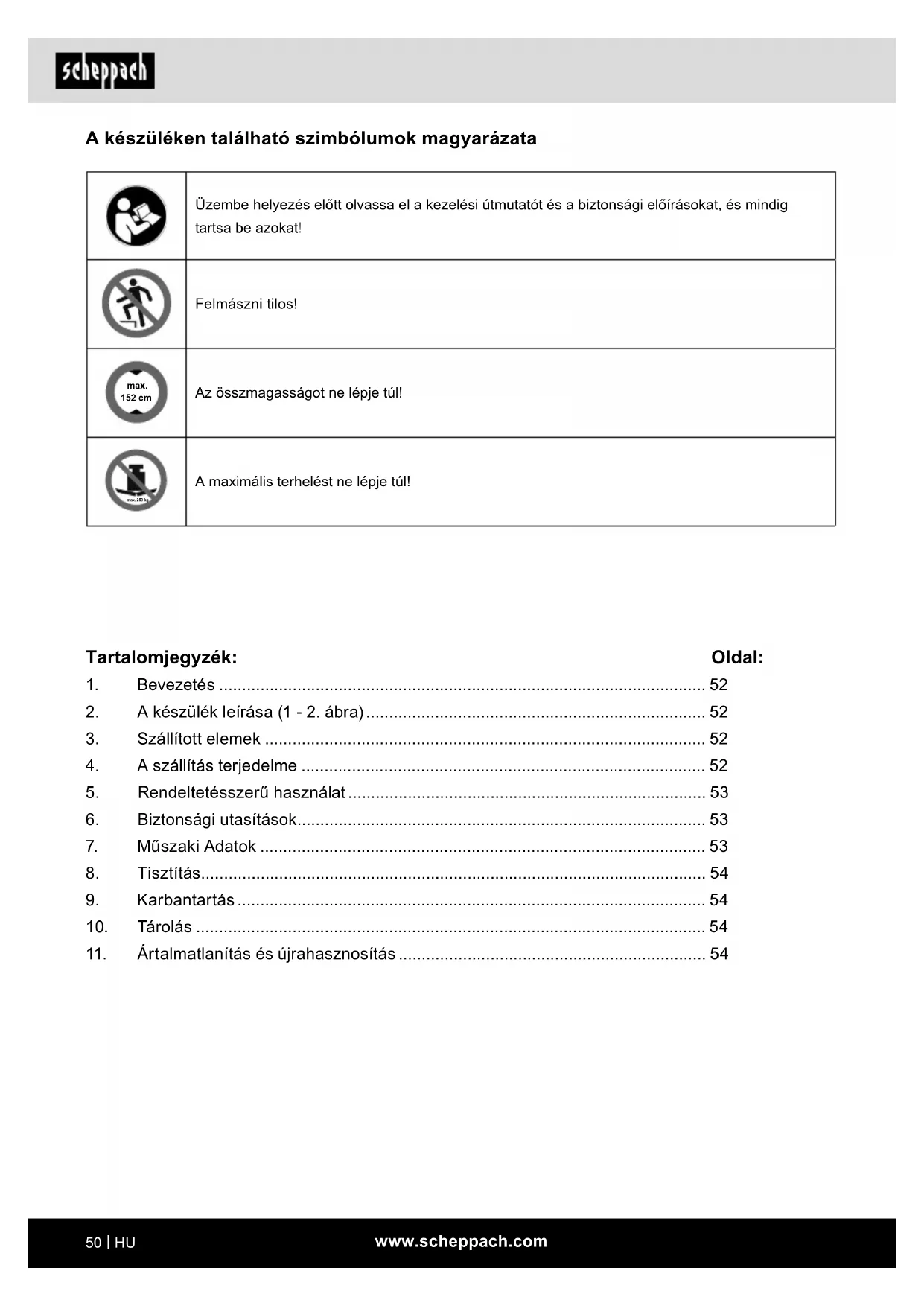

A készüléken található szimbólumok magyarázata
 | Üzembe helyezés előtt olvassa el a kezelési útmutatót és a biztonsági előírásokat, és mindig tartsa be azokat! |
 | Felmászni tilos! |
 | Az összmagasságot ne lépje túl! |
 | A maximális terhelést ne lépje túl! |
Tartalomjegyzék: Oldal:
- Bevezetés 52
- A készülék leírása (1 - 2. ábra)....52
- Szállított elemek 52
- A szállítás terjedelme 52
- Rendeltetésszerű használat 53
- Biztonsági utasítások....53
- Müszaki Adatok 53
- Tisztítás....54
- Karbantartás 54
- Tárolás 54
- Ártalmatlanítás és újrahasznosítás 54
A készülék leírása
Sok örömet és sikert kívánunk Önnek, amikor az új ké- szülékét használja.
Kedves Vásárló!
A hatályban lévő termékfelelősségi törvény értelmében a berendezés gyártója nem vonható felelősségre a berendezésen vagy vele kapcsolatban keletkező károkért a következő esetekben:
- szakszerütlen kezelés,
- a használati utasítások be nem tartása,
- harmadik személy által végzett, szakképzetlen javítások,
- nem eredeti alkatrészek beszerelése és cseréje,
- szakszerütlen használat,
Javaslatok:
Mielött a berendezést összeszerelné, és üzembe helyezné olvassa el a használati útmutató teljes szövegét.
Az üzemelési utasítások célja a készülékkel való is- merkedésének megkönnyítése és a használati lehető- ségeinek megismertetése.
Az üzemelési utasítások fontos megjegyzéseket tartalmaz a készülék biztonságos, szakszerű és gazdaságos használatával kapcsolatosan, a veszélyek elkerülésére, a javítási költségek megspórolására, a kiesési idő csökkentésére, és a készülék megbízhatóságának és élettartamának növelésére.
A használati útmutatóba foglalt biztonsági utasításokon kívül minden képpen be kell tartani a nemzeti érvényben lévő szabályozásokat a készülék üzemelésével kapcsolatosan.
Az üzemelési utasításokat helyezze egy tiszta, műanyag mappába, hogy megóvja a szennyeződéstől és a nedvességtől, és tárolja a készülék közelében. A munka elkezdése előtt minden gépkezelőnek el kell olvasnia az utasításokat és gondosan be kell tartania öket.
Csak olyan személyek használhatják a készüléket, akiket kiképeztek a gép használatáról, és a lehetséges veszélyekről, illetve kockázatokról. Be kell tartani az előírt minimális kort.
A jelen üzemelési utasításokba foglalt biztonsági előírások és a helyi országos különleges előírások ki-egészítéseként be kell tartani az általánosan elismert műszaki előírásokat a azonos gépeket üzemelésekor. Az útmutató, valamint a biztonsági előírások figyelmen kívül hagyásából származó balesetekért és károkért nem vállalunk felelősséget.
2. A készülék leírása (1 - 2. ábra)
- Futómű
- Forgatógomb állítható hosszúságú
- Kerék magasság állítás
- Támogatás a munkadarabok
- Támogatás
- Csavarok + dió + alátét*
3. Szállított elemek
1x Futómű
4x Forgatógomb állítható hosszúságú
2x Kerék magasság állítás
2xTámogatás a munkadarabok
2x Támogatás
4x Csavarok + dió + alátét*
1x db kezelési utasítás
* A tartozékként mellékelt csavarok, melyek arra szolgálnak, hogy a gépet az univerzális alsó állványra rögzítse, nagyon sokféle gép rögzítésére alkalmasak. Mindazonáltal előfordulhat, hogy az Ön gépéhez nem felelnek meg. Ebben az esetben saját magának kell beszereznie a megfelelő csavarokat.
4. A szállítás terjedelme
- Nyissa ki a csomagolást és vegye ki óvatosan a készüléket a csomagolásból.
- Távolítsa el a csomagolási anyagot valamint a cso-magolási-/ és szállítási biztosítékot (ha létezik).
- Ellenőrizze le, hogy teljes a szállítás terjedelme.
- Ellenőrizze le a készüléket és a tartozékrészeket szállítási károkra.
- Ha lehetséges, akkor örizze meg a csomagolást a garanciaidő lejáratának a végéig.
FIGYELEM!
A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyagta-sakokkal, foliákkal és aprórészekkel játszaniuk! Fennáll a lenyelés és a megfulladás veszélye!
5. Rendeltetésszerű használat
Mindig vegye figyelembe az univerzális gépállvány rendeltetésszerű használatát.
Az univerzális gépállványra a Scheppach vállalat minden szokványos fejező fűrésze, fejező és gérvágó fűrésze, valamint fejező, vonó- és gérvágó fűrésze felszerelhető. Más gyártók készülékeire semmilyen garanciát nem vállalunk.
Megfelelő rögzítőfuratok nélkül tilos az elektromos szerszámokat az univerzális gépállványra felszerelni, és nem üzemeltethetők az univerzális gépállvánnyal együtt.
Az elektromos szerszámokat üzembe helyezés előtt szorosan össze kell csavarozni az univerzális gépállvánnyal. Az univerzális gépállvány ezenkívül munkadarab-támasztóként szolgál a fejező fűrészekkel, asztali körfű-részekkel és ehhez hasonló elektromos szerszámokkal végzett munkák során.
A munkadarab maximális hossza 3 m.
A hosszú munkadarabok esetleges megbillenésének elkerülésére szükség esetén további munkadarab támasztókat (pl. görgős bak) kell alkalmazni.
Figyelem! Ügyeljen a munkadarab biztonságos és bil- lenésmentes megtámasztására!
Ne használja az univerzális gépállványt állványzatként vagy létraként. Győződjön meg arról, hogy minden fogantyú, anya és csavar a használat előtt meg lett húzva. A maximális terhelhetőség 250 kg. Gondoskodjon arról, hogy az univerzális gépállványt sík, szilárd és stabil talajra állítsa le.
Minden ettöl eltérő használat nem rendeltetésszerűnek minősül. Az ebböl eredő károkért a gyártó nem felel; a kockázatot egyedül a használó viseli.
Kérjük, vegye figyelembe, hogy készülékeinket rendel- tetésük szerint nem kisipari, kéziipari vagy ipari hasz- nálatra tervezték. A készülékre semmilyen garanciát nem vállalunk, ha kisipari, kéziipari vagy ipari, valamint ezekkel egyenértékű tevékenységekhez használja.
6. Biztonsági utasítások
- Az univerzális gépállványt csak megfelelő elektromos szerszámokkal együtt használja!
-
Minden egyes használat előtt vizsgálja meg az uni-verzális gépállványt, hogy az nem sérült-e meg. Az elektromos szerszámokat tilos sérült támasztóka-rokra/kereszttartókra felszerelni vagy azokon üzemeltetni.
-
Az elektromos szerszámokat össze kell csavarozni a támasztókarokkal/keresztartókkal, és rögzíteni kel azokat az univerzális gépállványon!
- Felállításkor mindig ügyeljen arra, hogy az univerzá- lis gépállvány stabilan álljon.
- Munkavégzés közben ügyeljen arra, hogy mindig természetes testhelyzetben és stabilan álljon.
- Ne terhelje túl az univerzális gépállványt! Kizárólag rendeltetésszerű célokra használja az univerzális gépállványt.
- Az univerzális gépállvány átépítése, önkényes módosítása, illetve a nem engedélyezett alkatrészeket használata tilos.
- A zavarmentes működés biztosítása érdekében az univerzális gépállvány valamennyi részét, különösen a biztonsági berendezéseket helyesen kell felszerelni.
- A gyermekeket tartsa távol az univerzális gépáll-ványtól. A berendezést illetéktelen személyek és gyermekek számára nem elérhető helyen tárolja.
⚠ Figyelem!
Elektromos szerszámok és az univerzális gépállvány együttes használatakor az elektromos áramütés, valamint a sérülés- és tűzveszély elleni védelem érdekében tartsa be a gépre vonatkozó mindenkori biztonsági intézkedéseket.
Olvasson el minden, a felszerelni és üzemeltetni kívánt elektromos szerszámra vonatkozó utasítást, mielőtt az elektromos szerszámot használatba venné.
A felszerelt elektromos szerszámra vonatkozó biztonsági utasításokat is figyelembe kell venni.
Örizze meg ezeket a biztonsági utasításokat.
Tartson be minden biztonsági utasítást. Amennyiben a biztonsági utasításokat figyelmen kívül hagyja, másokat is veszélyeztet.
7. Műszaki Adatok
Méretek (H x SZ x M) 1160-2000 x 632 x 900-1000 mm
Terhelés 250 kg
Súly 13,3 kg
8. Tisztítás
Figyelem!
Minden tisztítási és karbantartási munka kapcsolja ki a felszerelt elektromos szerszámot, és húzza ki a hálózati csatlakozót! Sérülésveszély!
- Tartsa a lehető legnagyobb mértékben por- és szeny- nyeződésmentesen az univerzális gépállványt. Egy tiszta kendővel súrolja le vagy alacsony nyomású sűrített levegővel fújja ki az univerzális gépállványt.
- Azt javasoljuk, hogy az univerzális gépállványt minden használat után tisztítsa meg.
- Rendszeresen tisztítsa meg a berendezést egy nedves kendővel és egy kis kenőszappannal. Ne használjon tisztító- vagy oldószereket, mivel ezek kikezdhetik az univerzális gépállvány műanyag alkatrészeit.
9. Karbantartás
Általános karbantartási intézkedések
- Ajánljuk, hogy minden használat után azonnal kitisztítsa a készüléket.
- Tisztítsa meg rendszeresen egy nedves posztóval és egy kevés kenőszappannal a készüléket. Ne használjon tisztító vagy oldó szereket; ezek meg-támadhatják a készülék műanyagrészeit. Ügyeljen arra, hogy ne kerüljön víz a készülék belsejébe.
Szervíz-információk
Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy természetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség.
Gyorsan kopó részek*: Szorítópofák
* nincs okvetlenül a szállítás terjedelmében!
Pótalkatrészeket és tartozékokat szervizközpontunktól vásárolhat. Ehhez szkennelje be a címlapon található QR-kódot.
10. Tárolás
A készüléket és tartozékait sötét, száraz és fagymen- tes helyen, gyermekektől elzárva tárolja. Az optimális tárolási hőmérséklet 5 és 30°C között van.
11. Ártalmatlanítás és újrahasznosítás
A csomagolásra vonatkozó megjegyzések
A csomagolóanyagok újrahaszno-síthatók. Kérjük, ártalmatlanítsa a csomagolásokat környezetbarát módon.
Wyjaśnienie symboli
A nyilvánvaló hibákat ki kell jelenteni számított 8 napon belül az áruk, különben a vevő elveszti minden igényt az ilyen hibák. Kínálunk garanciát a gépeinket a megfelelő kezelés időtartamának hallgatólagos garancia a szállítás időpontját oly módon, hogy cserélje ki minden egyes része ezen idő alatt észlelhető a sorban anyag-vagy gyártási legyen hiábavaló, ingyen. Az alkatrészeket, hogy nem termel magunkat, hogy csak olyan garanciát, hiszen jogosultak jótállási igények beszállítókkal szemben. A költségek beillesztése az új részek a vevőnek. Átalakítása és csökkentése követelések és egyéb kártérítési igények ki vannak zárva.
