UMF2000 - Univerzálny držiak na obrábacie stroje SCHEPPACH - Bezplatný návod na obsluhu

Typ produktu	Univerzálny stojan na obrábací stroj
Značka	Scheppach
Model	UMF2000
Rozmery (D x Š x V)	1160-2000 mm x 632 mm x 900-1000 mm
Maximálna nosnosť	250 kg
Hmotnosť	13,3 kg
Materiál	Oceľ (odhad)
Použitie podľa určenia	Pokosové píly, kotúčové píly, iné elektrické náradie s upínacími otvormi
Maximálna dĺžka obrobkov	3 m
Hlavné funkcie	Stabilný stojan pre obrábací stroj, podpora pre obrobky
Nastavenia	Výška a dĺžka nastaviteľné pomocou gombíkov
Obsah balenia	Noha stojana, 4 gombíky na nastavenie dĺžky, 2 gombíky na nastavenie výšky, 2 podpory obrobkov, 2 podpory píly, upevňovacie prvky, návod
Čistenie	Vlhký uterák a mydlo, žiadne rozpúšťadlá ani agresívne čistiace prostriedky
Údržba	Skontrolovať stav pred každým použitím, dotiahnuť upevnenia
Bezpečnosť	Nestúpať na stojan, neprekračovať maximálne zaťaženie, používať na stabilnom povrchu, dodržiavať pokyny namontovaného náradia
Opotrebiteľné diely	Upínacie čeľuste (nie sú súčasťou)
Skladovacia teplota	5 °C až 30 °C, suché a bez mrazu

Často kladené otázky - UMF2000 SCHEPPACH

Aké nástroje je možné namontovať na univerzálny stojan UMF2000?

Stojan je určený pre všetky bežné pokosové píly, pokosové píly s uhlom, radiálne pokosové píly značky Scheppach. Nástroje od iných výrobcov je možné použiť, ak majú vhodné upínacie otvory. Pred uvedením do prevádzky je nevyhnutné elektrické náradie pevne priskrutkovať.

Aká je maximálna nosnosť UMF2000?

Maximálne zaťaženie je 250 kg. Nikdy neprekračujte tento limit a uistite sa, že stojan je umiestnený na rovnom, stabilnom a pevnom povrchu.

Ako nastaviť výšku a dĺžku stojana UMF2000?

Použite gombíky na nastavenie výšky a dĺžky. Blokovacie páky umožňujú po nastavení polohu zaistiť. Pred použitím riadne utiahnite všetky gombíky.

Aké bezpečnostné pokyny treba dodržiavať?

Pred použitím si prečítajte celý návod. Nikdy nestúpajte na stojan, neprekračujte maximálnu výšku ani zaťaženie, pred každým použitím skontrolujte, či nie je poškodený, a dodržiavajte bezpečnostné pokyny namontovaného elektrického náradia.

Ako udržiavať a čistiť univerzálny stojan?

Pred čistením odpojte namontované náradie. Použite vlhkú handričku s trochou mydla. Nepoužívajte agresívne čistiace prostriedky ani rozpúšťadlá, ktoré by mohli poškodiť plastové diely.

Aký je obsah balenia UMF2000?

Súčasťou dodávky je: 1 noha stojana, 4 gombíky na nastavenie dĺžky, 2 gombíky na nastavenie výšky, 2 podpory obrobkov, 2 podpory píly, 4 skrutky + matice + podložky a návod na použitie.

Môže sa stojan používať s nástrojmi iných značiek?

Áno, za predpokladu, že nástroj má kompatibilné upínacie otvory. Spoločnosť Scheppach však nepreberá žiadnu záruku za zariadenia iných výrobcov. Pred použitím skontrolujte kompatibilitu.

Aká je maximálna dĺžka obrobkov?

Maximálna dĺžka obrobkov je 3 metre. Pri dlhších obrobkoch použite ďalšie podpery (napr. valčekový stolík), aby ste predišli prevráteniu.

Ako skladovať univerzálny stojan UMF2000?

Skladujte na tmavom, suchom mieste chránenom pred mrazom, mimo dosahu detí. Ideálna teplota je medzi 5 °C a 30 °C.

Kde nájsť náhradné diely pre UMF2000?

Opotrebiteľné diely, ako sú upínacie čeľuste, sú k dispozícii v servisnom stredisku Scheppach. Pre viac informácií naskenujte QR kód na domovskej stránke.

NÁVOD NA OBSLUHU UMF2000 SCHEPPACH

Vysvetlenie symbolov na prístroji

1. Úvod....47
2. Popis prístroja (obr. 1,2)....47
3. Rozsah dodávky 47
4. Rozsah dodávky 47
5. Použitie v súlade s určením.... 48
6. Bezpečnostné upozornenia....48
7. Technické údaje....48
8. Čistenie 49
9. Údržba 49
10. Skladovanie 49
11. Likvidácia a opätovné zhodnotenie 49

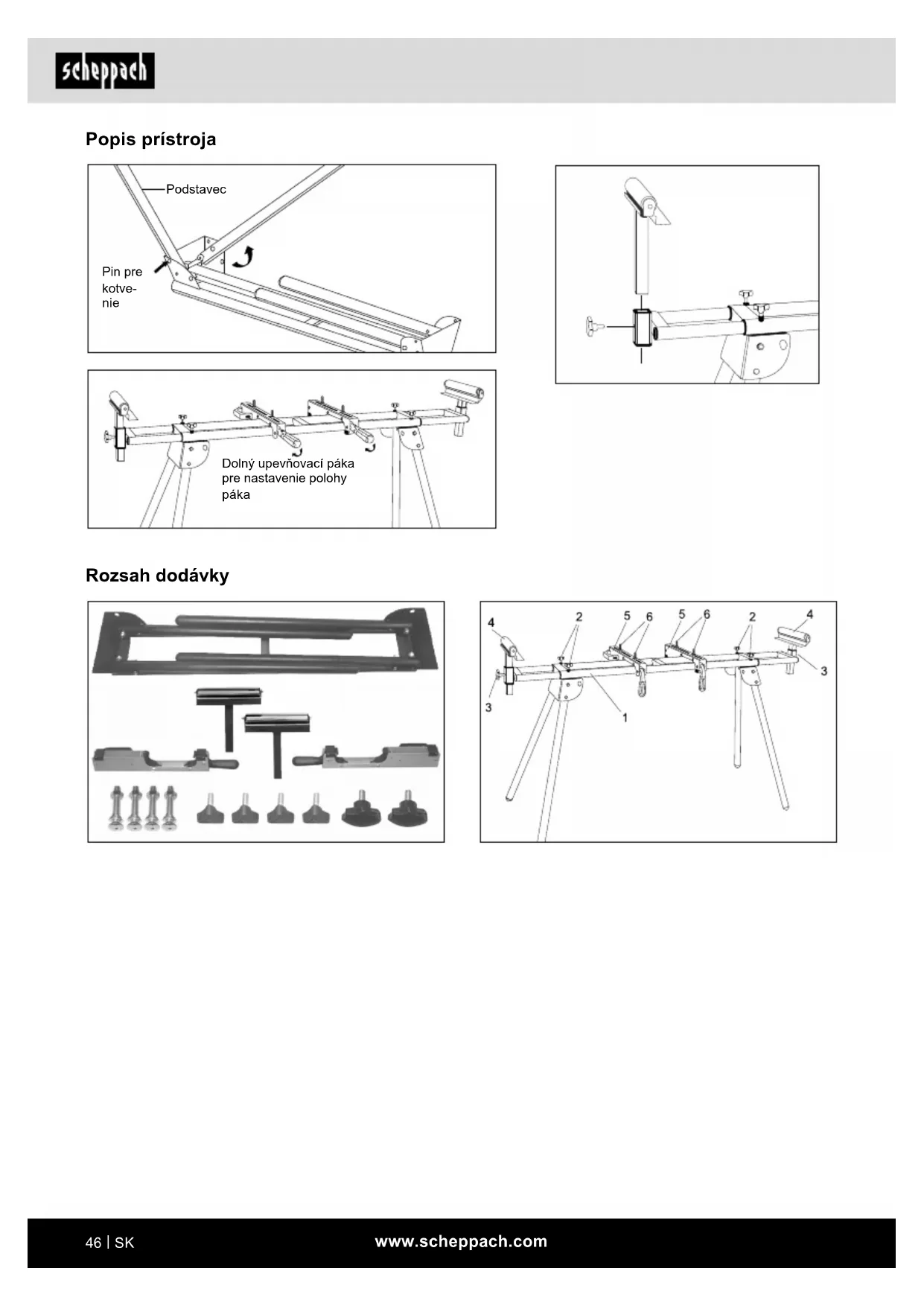

Popis prístroja

Podstavec Pin pre kotvenie

Želáme Vám veľa zábavy a úspechov pri práci s Vaším novým prístrojom.

Poznámka,

V súlade s platnými zákonmi, ktoré sa týkajú zodpovednosti za výrobok, výrobca zariadenia nepreberá zodpovednosť za poškodenia výrobku alebo za škody spôsobené výrobkom, ku ktorým došlo z nasledujúcich dôvodov:

• nesprávnej manipulácie,
- nedodržania pokynov na obsluhu,
- opravy vykonanej tret'ou stranou, opravy nevykona- nej v autorizovanom servise,
- montáže neoriginálnych dielcov alebo použitia neoriginálnych dielcov pri výmene,
- iného než špecifikované použitia,

Odporúčame:

K bezpečnostným ustanoveniam tohto návodu na obsluhu musíte navyše bezpodmienečne dodržiavať predpisy svojej krajiny, platné pre prevádzku stroja.

Uchovávajte návod na obsluhu pri stroji v ochrannom puzdre, chránený pred nečistotou a vlhkost'ou. Každý pracovník obsluhy si ho musí pred začatím práce prečítat' a starostlivo dodržiavat'.

Na stroji smú pracovat' len osoby, ktoré sú poučené v používaní stroja, a informované o nebezpečenstvách s tým spojených. Je nutné dodržiavat' vyžadovaný minimálny vek.

Okrem bezpečnostných pokynov v tomto návode na obsluhu a osobitných predpisov vo Vašej krajine, musíte dodržiavať všeobecne uznané technické pravidlá určené na fungovanie prístrojov.

Nepreberáme ručenie za žiadne nehody alebo škody, ktoré vznikli nedodržaním tohto návodu a bezpečnostných upozornení.

2. Popis prístroja (obr. 1,2)

1. Podstavec
2. Koliesko na nastavenie dížky
3. Koliesko na nastavenie výšky
4. Ukladacia plocha na obrobky
5. Podpery píly
6. Skrutky + matice + podložky*

3. Rozsah dodávky

1x Podstavec

4x Koliesko na nastavenie dížky

2x Koliesko na nastavenie výšky

2x Ukladacia plocha na obrobky

2x Podpery píly

* Dodané skrutky určené na upevnenie stroja na univerzálnom podstavci sú vhodné pre veľký počet strojov. Je však možné, že sa nehodia pre Váš stroj. V tomto prípade si príslušné skrutky musíte kúpit sami.

4. Rozsah dodávky

• Otvorte obal a opatrne vyberte prístroj.
• Odstráňte obalový materiál, ako aj obalové a prepravné poistky (ak sú použité).
• Skontrolujte, či je rozsah dodávky kompletný.
• Prístroj a diely príslušenstva skontrolujte ohľadom poškodení spôsobených prepravou.
• Obal podľa možnosti uschovajte až do uplynutia záručnej doby.

POZOR

Prístroj a obalové materiály nie sú hračkami pre deti! Deti sa nesmú hrat's plastovými vreckami, fóliami ani drobnými súčiastkami! Vzniká nebezpečenstvo prehltnutia a udusenia!

5. Použitie v súlade s určením

Vždy dbajte na použitie vášho univerzálného podstavca stroja v súlade s určením.

Na univerzálny podstavec stroja je možné namontovat' všetky bežné skracovacie píly, skracovacie pokosové píly, ako aj skracovacie, dvojručné a pokosové píly fir- my Scheppach. Za prístroje iných výrobcov neručíme.

Elektrické prístroje bez vhodných upevňovacích otvorov sa na univerzálny podstavec stroja nesmú montovat' a v spojení s univerzálnym podstavcom stroja sa nesmú prevádzkovat'.

Elektrické prístroje sa pred uvedením do prevádzky musia pevne zoskrutkovat's univerzálnym podstavcom stroja.

Univerzálny podstavec stroja okrem toho slúži ako podložka pod obrobok pri práci so skracovacími pílami, stolovými kotúčovými pílami a podobnými elektrickými prístrojmi.

Maximálna dížka obrobku je 3 m.

Na predchádzanie prípadnému prevráteniu dlhých obrobkov je prípadne potrebné použit dodatočné podpery obrobku (napr. podvalník).

Pozor: Dbajte na bezpečnú a proti prevráteniu odolnú podložku pod obrobok!

Univerzálny podstavec stroja nepoužívajte ako lešenie ani rebrík. Uistite sa, či sú všetky rukováte, matice a skrutky pred použitím utiahnuté. Maximálna nosnosť je 250 kg. Zabezpečte, aby univerzálny podstavec stroja stál na rovnom, pevnom a stabilnom podklade.

Dbajte, prosím, na to, že naše prístroje neboli v súlade s určením skonštruované na komerčné, remeselné ani priemyselné použitie. Ak sa prístroj používa v komerčných, remeselných alebo priemyselných podnikoch, ako aj na podobné činnosti, nepreberáme žiadnu záruku.

- Univerzálny podstavec stroja používajte iba v spojení s vhodnými elektrickými prístrojmi!

- Univerzálny podstavec stroja pred každým použitím skontrolujte ohľadom poškodení. Elektrické prístroje sa nesmú montovat' a prevádzkovat' na poškodených podperných ramenách/priečnych nosníkoch.

- Elektrické prístroje sa musia s podpernými rame-nami/priečnymi nosníkmi zoskrutkovat' a zaistiť na univerzálnom podstavci stroja!

- Pri inštalácii vždy dbajte na bezpečné postavenie univerzálneho podstavca stroja.

- Pri práci vždy dbajte na prirodzený a bezpečný postoj.

- Univerzálny podstavec stroja nepreťažujte! Univerzálny podstavec stroja používajte iba na účely, na ktoré je určený.

- Prestavby, svojvolné zmeny na univerzálnom podstavci stroja a používanie neschválených dielov je zakázané.

- Všetky diely univerzálneho podstavca stroja, pre-dovšetkým bezpečnostné zariadenia, musia byť správne namontované, aby sa zaručila bezchybná prevádzka.

- Zabráňte prístupu detí k univerzálnemu podstavcu stroja. Zariadenie bezpečne uschovajte pred nepovolanými osobami a deťmi.

⚠ Pozor!

Pri použivaní elektrických prístrojov, v spojení s univerzálnym podstavcom stroja, je nutné na ochranu pred zásahom elektrickým prúdom, pred nebezpečenstvom poranenia a požiaru dodržiavať prislušné bezpečnostné opatrenia vzťahujúce sa k stroju.

Pred použitím tohto elektrického náradia si prečítajte všetky upozornenia elektrického náradia, ktoré chcete montovat' a prevádzkovat'.

Potrebné je dodržat' aj bezpečnostné upozornenia montovaného elektrického prístroja.

Tieto bezpečnostné upozornenia dobre uschovajte.

Dodržiavajte všetky bezpečnostné upozornenia. Ak bezpečnostné upozornenia nebudete rešpektovať, ohrozíte seba a ostatných.

7. Technické údaje

Rozmer (L x P x H) 1160-2000 x 632 x 900-1000 mm

Zat'aženie max. 250 kg

Hmotnosti 13,3 kg

8. Čistenie

⚠ Pozor!

Pred všetkými čistiacimi a údržbovými prácami je potrebné vypnút' montovaný elektrický prístroj a vytiah-nut' sieťovú zástrčku! Nebezpečenstvo poranenia!

• Univerzálny podstavec stroja podľa možností udržiavajte bez prachu a nečistôt. Univerzálny podstavec stroja vydrhnite čistou handričkou alebo vyfúkajte stlačeným vzduchom pri nízkom tlaku.
• Odporúčame, aby ste univerzálny podstavec stroja vyčistili hned' po každom použití.
• Zariadenie pravidelne čistite vlhkou handričkou a malým množstvom mazľavého mydla. Nepoužívajte čistiace prostriedky ani rozpúšťadlá, mohli by poškodit' plastové diely univerzálného podstavca stroja.

9. Údržba

• Odporúčame, aby ste prístroj čistili priamo po každom použití.
• Čistite prístroj pravidelne pomocou vlhkej utierky a malého množstva tekutého mydla. Nepoužívajte žiadne agresívne čistiace prostriedky ani riedidlá; tieto prostriedky by mohli napadnút umelohmotné diely prístroja. Dbajte na to, aby sa do vnútra prístroja nedostala voda.

Servisné informácie

Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.

Diely podliehajúce opotrebeniu*: Upínacie čel'uste

Náhradné diely a príslušenstvo získate v našom servisnom centre. Za týmto účelom naskenujte QR kód na titulnej strane.

10. Skladovanie

Skladujte prístroj a jeho príslušenstvo na tmavom, su- chom a nezamízajúcom mieste mimo dosahu detí. Op- timálna teplota pre skladovanie je medzi 5 až 30 °C.

11. Likvidácia a opätovné zhodnotenie

Upozornenia k baleniu

Baliace materiály sa dajú recyklovat'. Prosím, likvidujte balenia ekologicky.

Zrejmé vady musia byt' predstavené v priebehu 8 dni po obdržaní tovaru, ináč zákazník stratí všetky nároky týkajúce sa takejto vady. Ponúkame záruku na naše aparáty, ktoré sú správne používané počas zákonného termínu záruky tak, že bezplatne vymeníme každú čast' aparátu, ktorá sa v priebehu tohto času môže stat' dokázateľne nefunkčnou dôsledkom materiálnej či výrobnej vady. Na časti ktoré sami nevyrábame, poskytujeme záruku iba v rozsahu, v ktorom nám prísluší nárok na záručné plněnie k subdodávatel'ovi. Za trovy týkajúce sa inštalácie novej súčiastky je zodpovedný zákazník. Nárok na výmenu tovara, na zľavu a iné nároky na nahradenie škody sú vylúčené.
