Tipo di prodotto	Supporto universale per macchina utensile
Marca	Scheppach
Modello	UMF2000
Dimensioni (L x P x A)	1160-2000 mm x 632 mm x 900-1000 mm
Capacità di carico massima	250 kg
Peso	13,3 kg
Materiale	Acciaio (stima)
Uso conforme	Sega a tronchesi, seghe circolari, altri utensili elettrici con fori di fissaggio
Lunghezza massima dei pezzi	3 m
Funzioni principali	Supporto stabile per macchina utensile, banco per pezzi da lavorare
Regolazioni	Altezza e lunghezza regolabili tramite manopole
Elementi forniti	Piede di supporto, 4 manopole di regolazione della lunghezza, 2 manopole di altezza, 2 supporti per pezzo, 2 supporti per sega, fissaggi, manuale
Pulizia	Panno umido e sapone nero, nessun solvente o detergente aggressivo
Manutenzione	Verificare lo stato prima di ogni utilizzo, serrare i fissaggi
Sicurezza	Non salire sul supporto, non superare il carico massimo, utilizzare su pavimento stabile, rispettare le istruzioni dell'utensile montato
Parti di usura	Morse di serraggio (non fornite)
Temperatura di conservazione	5 °C a 30 °C, luogo asciutto e al riparo dal gelo

Domande frequenti - UMF2000 SCHEPPACH

Quali utensili possono essere montati sul supporto universale UMF2000 ?

Il supporto è progettato per tutte le seghe a tronchesi comuni, seghe a tronchesi a cappuccio, seghe a tronchesi radiali del marchio Scheppach. È possibile utilizzare utensili di altri produttori se dotati di fori di fissaggio adatti. È indispensabile avvitare saldamente l'utensile elettrico prima della messa in servizio.

Qual è la capacità di carico massima del UMF2000?

Il carico massimo è di 250 kg. Non superare mai questo limite e assicurarsi che il supporto sia posizionato su una superficie piana, stabile e solida.

Come regolare l'altezza e la lunghezza del supporto UMF2000 ?

Utilizzare le manopole di regolazione dell'altezza e della lunghezza. Le leve di bloccaggio consentono di bloccare la posizione una volta effettuata la regolazione. Serrare correttamente tutte le manopole prima dell'uso.

Quali sono le istruzioni di sicurezza da seguire ?

Leggere il manuale completo prima dell'uso. Non salire mai sul supporto, non superare l'altezza o il carico massimo, verificare l'assenza di danni prima di ogni utilizzo e rispettare le istruzioni di sicurezza dell'utensile elettrico montato.

Come mantenere e pulire il supporto universale ?

Scollegare l'utensile montato prima di qualsiasi pulizia. Utilizzare un panno umido con un po' di sapone nero. Non utilizzare detergenti o solventi aggressivi che potrebbero danneggiare le parti in plastica.

Quali sono gli accessori forniti con il UMF2000 ?

La fornitura comprende: 1 piede di supporto, 4 manopole di regolazione della lunghezza, 2 manopole di regolazione dell'altezza, 2 supporti per pezzo da lavorare, 2 supporti per sega, 4 bulloni + dadi + rondelle e un manuale d'uso.

Il supporto può essere utilizzato con utensili di altre marche ?

Sì, a condizione che l'utensile disponga di fori di fissaggio compatibili. Tuttavia, Scheppach non si assume alcuna garanzia per gli apparecchi di altri produttori. Verificare l'adattamento prima dell'uso.

Qual è la lunghezza massima dei pezzi da lavorare ?

La lunghezza massima dei pezzi da lavorare è di 3 metri. Per pezzi più lunghi, utilizzare supporti aggiuntivi (es. banco a rulli) per evitare qualsiasi ribaltamento.

Come conservare il supporto universale UMF2000 ?

Riporre in un luogo buio, asciutto, al riparo dal gelo, fuori dalla portata dei bambini. La temperatura ideale è compresa tra 5 °C e 30 °C.

Dove trovare i pezzi di ricambio per il UMF2000 ?

Le parti di usura come le morse di serraggio sono disponibili presso il centro di assistenza Scheppach. Scansionare il codice QR sulla home page per maggiori informazioni.

MANUALE UTENTE UMF2000 SCHEPPACH

Spiegazione dei simboli sull'apparecchio

	Prima della messa in funzione leggere attentamente e attenersi alle istruzioni per l'uso e alle avvertenze sulla sicurezza!
	Vietato salire!
	Non superare l'altezza totale!
	Non superare la capacità di carico massima!

Indice:

Pagina:

1. Introduzione 22
2. Descrizione dello strumento (Fig. 1 - 2)....22
3. Contenuto della fornitura 22
4. Elementi forniti....22
5. Impiego conforme alla destinazione d'uso....23
6. Indicazioni di sicurezza 23
7. Specifiche tecniche 23
8. Pulizia....24
9. Manutenzione 24
10. Conservazione....24
11. Smaltimento e riciclaggio .... 24

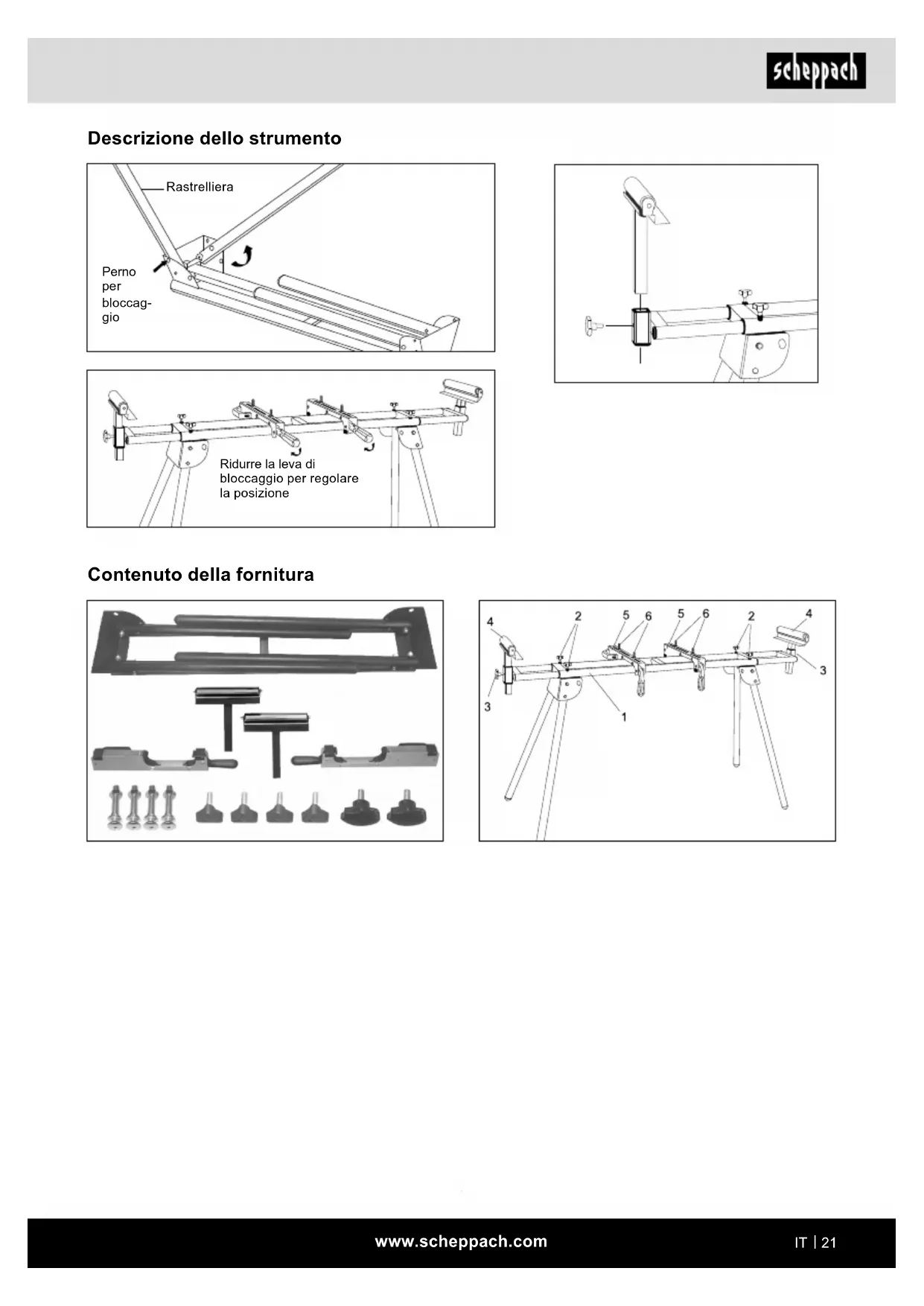

Descrizione dello strumento

Rastrelliera Perno per bloccag- gio

Ridurre la leva di bloccaggio per regolare la posizione

Contenuto della fornitura

Le auguriamo un piacevole utilizzo del Suo nuovo apparecchio.

Avvertenza:

Ai sensi della legge sulla responsabilità dei prodotti attualmente in vigore, il fabbricante non è responsabile per eventuali danni che si dovessero verificare a questa apparecchiatura o a causa di questa in caso di:

• utilizzo improprio,
• inosservanza delle istruzioni per l'uso,
• riparazioni effettuate da specialisti terzi non autorizzati,
• installazione e sostituzione di ricambi non originali,
  • utilizzo non conforme,

Da osservare:

Prima del montaggio e della messa in funzione, leggere tutto il testo delle istruzioni per l'uso.

Le presenti istruzioni per l'uso le consentono di conoscere l'utensile e di sfruttare le sue possibilità d'impiego conformi.

Le istruzioni per l'uso contengono avvertenze importanti su come utilizzare l'utensile in modo sicuro, corretto ed economico e su come evitare i pericoli, risparmiare sui costi di riparazione, ridurre i tempi di inattività ed aumentare l'affidabilità e la durata dell'utensile.

Oltre alle disposizioni di sicurezza contenute nelle qui presenti istruzioni per l'uso, è necessario altresì osservare le norme in vigore nel proprio Paese per l'utilizzo dell'utensile.

Conservare le istruzioni per l'uso vicino all'utensile, protette da sporcizia e umidità in una copertina di plastica.

Esse devono essere attentamente lette e scrupolosamente osservate da tutti gli operatori prima di iniziare il lavoro.

Sull'utensile possono lavorare soltanto persone che sono state istruite sul suo uso e sui pericoli ad esso collegati. L'età minima richiesta per gli operatori deve essere assolutamente rispettata.

Oltre agli avvisi di sicurezza contenuti nelle presenti istruzioni per l'uso e alle disposizioni speciali in vigore nel proprio Paese, devono essere rispettate le regole tecniche generalmente riconosciute per l'esercizio di macchine di lavorazione del legno.

Non ci assumiamo alcune responsabilità in caso di incidenti o danni dovuti al mancato rispetto delle presenti istruzioni e delle avvertenze di sicurezza.

2. Descrizione dello strumento (Fig. 1 - 2)

1. Carrello d'atterraggio
2. Manopola per la regolazione della lunghezza
3. Rotella per la regolazione dell'altezza
4. Supporto per pezzi
5. Supporto sega
6. Bulloni + dadi + rosette*

3. Contenuto della fornitura

1x Carrello d'atterraggio
4x Manopola per la regolazione della lunghezza
2x Rotella per la regolazione dell'altezza
2x Supporto per pezzi
2x Supporto sega
4x Bulloni + dadi + rosette*
1x Istruzioni per l'uso

* Le viti fornite in dotazione per il fissaggio della macchina sul telaio di base universale sono adatte per una grande quantità di macchine. È tuttavia possibile che queste non siano adatte per la propria macchina. In questo caso, occorre comprare le viti adeguate autonomamente.

4. Elementi forniti

• Aprite l'imballaggio e togliete con cautela l'apparecchio dalla confezione.
• Togliete il materiale d'imballaggio e anche i fermi di trasporto / imballaggio (se presenti).
• Controllate che siano presenti tutti gli elementi forniti.
• Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
• Se possibile, conservate l'imballaggio fino alla sca- denza della garanzia.

ATTENZIONE!

L'apparecchio e il materiale d'imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, film e piccoli pezzi! Sussiste pericolo di ingerimento e soffocamento!

5. Impiego conforme alla destinazione d'uso

Attenersi sempre a un impiego conforme alla destinazione d'uso del telaio della macchina universale.

Sul telaio della macchina universale è possibile montare tutte le seghe troncatrici e per tagli obliqui come anche le seghe troncatrici, a trazione e per tagli obliqui dell'azienda Scheppach. Non ci assumiamo alcuna responsabilità per dispositivi di altri produttori.

Gli attrezzi elettrici non dotati di fori di fissaggio idonei non devono essere montati sul telaio della macchina universale né devono essere utilizzati insieme a esso.

Prima della messa in funzione, gli attrezzi elettrici devono essere avvitati saldamente al telaio della macchina universale.

Il telaio della macchina universale funge inoltre da portapezzi mentre si lavora con seghe troncatrici, seghe circolari da banco e attrezzi elettrici simili.

La lunghezza massima del pezzo da lavorare non deve superare i 3 m.

Per evitare l'eventuale rovesciamento dei pezzi da lavorare più lunghi, utilizzare, se necessario, supporti supplementari per i pezzi (per esempio un carrello trasportatore).

Attenzione: Accertarsi che il pezzo da lavorare sia appoggiato al portapezzi in modo sicuro e che non possa ribaltarsi!

Non utilizzare il telaio della macchina universale come impalcatura o come scala. Prima dell'uso accertarsi che tutte le maniglie, i dadi e le viti siano ben stretti. La capacità di carico massima è pari a 250 kg. Accertarsi che il telaio della macchina universale sia collocato su una superficie piana, solida e stabile.

Qualsiasi uso diverso risulta non conforme alla destinazione d'uso. Il fabbricante non si assume alcuna responsabilità per i danni risultanti da tale uso; il rischio è esclusivamente a carico dell'utilizzatore.

Si prega di notare che i nostri apparecchi non sono stati costruiti per uso commerciale, artigianale o industriale. Non ci si assume alcuna responsabilità se l'apparecchio è impiegato nel quadro di un'attività commerciale, artigianale, industriale o simili.

6. Indicazioni di sicurezza

- Utilizzare il telaio della macchina universale soltanto con attrezzi elettrici idonei!

- Controllare il telaio della macchina universale prima di ogni uso per verificare che non sia danneggiato. Gli attrezzi elettrici non devono essere montati né utilizzati su bracci di supporto/traverse danneggiati.

- Gli attrezzi elettrici devono essere avvitati ai bracci di supporto/alle traverse e fissati al telaio della macchina universale!

- Durante l'installazione controllare sempre che il telaio della macchina universale sia stabile.

- Durante i lavori assumere sempre una posizione naturale e sicura.

- Non sovraccaricare il telaio della macchina universale! Utilizzare il telaio della macchina soltanto per scopi per cui è stato progettato.

- È vietato trasformare e modificare arbitrariamente il telaio della macchina universale, nonché utilizzare componenti non consentiti.

- Tutti i componenti del telaio della macchina universale, in particolare i dispositivi di sicurezza, devono essere montati correttamente al fine di assicurare un funzionamento perfetto.

- I bambini devono essere tenuti lontani dal telaio della macchina universale. Conservare il dispositivo in luogo non accessibile a persone non autorizzate e bambini.

Attenzione!

Quando si utilizzano attrezzi elettrici unitamente al telaio della macchina universale adottare le misure di sicurezza appropriate per la protezione contro scosse elettriche, lesioni o pericolo di incendio.

Leggere tutte le avvertenze dell'attrezzo elettrico che si intende montare e utilizzare prima di utilizzarlo.

Attenersi inoltre anche alle indicazioni di sicurezza dell'elettroutensile montato.

Conservare con cura le presenti indicazioni di sicurezza.

Rispettare tutte le indicazioni di sicurezza. L'inosser- vanza delle indicazioni di sicurezza comporta il rischio di mettere in pericolo se stessi e gli altri.

Specifiche tecniche

Dimensioni

(L × P × A)

1160-2000 x 632 x 900-1000 mm

Carico 250 kg

Peso 13,3 kg

7. Pulizia

⚠ Attenzione!

Prima di qualunque intervento di pulizia e manutenzione, spegnere l'elettroutensile montato e staccare la spina elettrica! Pericolo di lesioni!

• Mantenere il telaio della macchina universale più pulito possibile dalla polvere e dallo sporco. Pulire il telaio della macchina universale con un panno pulito o soffiando con aria compressa a bassa pressione.
• Consigliamo di pulire il telaio della macchina universale subito dopo ogni utilizzo.
• Pulire regolarmente il dispositivo con un panno umido e sapone molle. Non utilizzare detergenti o solventi; questi potrebbero corrodere le parti in plastica del telaio della macchina.

8. Manutenzione

Misure di manutenzione generali

• Consigliamo di pulire l'apparecchio subito dopo averlo usato.
• Pulite l'apparecchio regolarmente con un panno umido ed un po' di sapone. Non usate detergenti o solventi, perché questi ultimi potrebbero danneggiare le parti in plastica dell'apparecchio. Fate attenzione che non possa penetrare dell'acqua all'interno dell'apparecchio.

Informazioni sul Servizio Assistenza

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un'usura naturale o dovuta all'uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Parti soggette ad usura *: Morse

* non necessariamente compreso tra gli elementi forniti!

I pezzi di ricambio e gli accessori sono reperibili presso il nostro Service Center. Scansionare a tal fine il codice QR che si trova in prima pagina.

9. Conservazione

Conservate l'apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30°C.

10. Smaltimento e riciclaggio

Avvertenze per l'imballaggio

Il materiale d'imballaggio è riciclabile. Si prega di smaltire gli imballaggi nel rispetto dell'ambiente.

Vizi evidenti vanno segnalati entro 8 giorni dalla ricezione della merce, altrimenti decadono tutti i diritti dell'acquirente inerenti a vizi del genere. Appurato un impiego corretto da parte dell'acquirente, garantiamo per le nostre macchine per tutto il periodo legale di garanzia a decorrere dalla consegna in maniera tale che sostituiamo gratuitamente qualsiasi componente che entro tale periodo presenti dei vizi di materiale o di fabbricazione tali da renderlo inutilizzabile. Per componenti non fabbricati da noi garantiamo solo nella misura nella quale noi stessi possiamo rivendicare diritti a garanzia nei confronti dei nostri fornitori. Le spese per il montaggio dei componenti nuovi sono a carico dell'acquirente. Sono escluse pretese di risoluzione per vizi, di riduzione o ulteriori pretese di risarcimento danni.
