UMF2000 - Universaalne tööriistamasina tugi SCHEPPACH - Tasuta kasutusjuhend

Toote tüüp	Universaalne tugi tööpinkidele
Bränd	Scheppach
Mudel	UMF2000
Mõõtmed (L x S x K)	1160-2000 mm x 632 mm x 900-1000 mm
Maksimaalne kandevõime	250 kg
Kaal	13,3 kg
Materjal	Teras (hinnanguliselt)
Sihtotstarbeline kasutamine	Saed, ketassaed, muud elektrilised tööriistad kinnitusavadega
Töödeldavate detailide maksimaalne pikkus	3 m
Peamised funktsioonid	Stabiilne tugi tööpinkidele, abilaud töödeldavate detailide jaoks
Seadistused	Kõrgus ja pikkus reguleeritavad nuppude abil
Komplekti kuuluvad	Tugijalg, 4 pikkuse reguleerimise nuppu, 2 kõrguse reguleerimise nuppu, 2 detailide tuge, 2 saetuge, kinnitused, kasutusjuhend
Puhastamine	Niiske lapp ja must seebi, mitte lahustid ega agressiivsed puhastusvahendid
Hooldus	Kontrolli enne iga kasutamist seisukorda, pinguta kinnitusi
Ohutus	Ärge ronige toele, ärge ületage maksimaalset koormust, kasutage stabiilsel pinnal, järgige paigaldatud tööriista juhiseid
Kuluosad	Kinnituspadjad (ei kuulu komplekti)
Hoiutemperatuur	5 °C kuni 30 °C, kuiv ja külmavaba koht

Korduma kippuvad küsimused - UMF2000 SCHEPPACH

Milliseid tööriistu saab universaalsele toele UMF2000 paigaldada?

Tugi on mõeldud kõikidele tavalistele saedele, nurksaedele, radiaalsaedele Scheppachi brändilt. Teiste tootjate tööriistu saab kasutada, kui neil on sobivad kinnitusavad. Enne kasutuselevõttu tuleb elektriline tööriist kindlalt kinni keerata.

Mis on UMF2000 maksimaalne kandevõime?

Maksimaalne koormus on 250 kg. Ärge kunagi ületage seda piiri ja veenduge, et tugi asetseb tasasel, stabiilsel ja kindlal pinnal.

Kuidas reguleerida UMF2000 kõrgust ja pikkust?

Kasutage kõrguse ja pikkuse reguleerimise nuppe. Lukustushoovad võimaldavad positsiooni fikseerida pärast reguleerimist. Pingutage enne kasutamist kõik nupud korralikult.

Milliseid ohutusjuhiseid tuleb järgida?

Lugege enne kasutamist täielik juhend. Ärge kunagi ronige toele, ärge ületage maksimaalset kõrgust ega koormust, kontrollige enne iga kasutamist kahjustuste puudumist, ja järgige paigaldatud elektrilise tööriista ohutusjuhiseid.

Kuidas hooldada ja puhastada universaalset tuge?

Enne puhastamist ühendage paigaldatud tööriist vooluvõrgust. Kasutage niisket lappi vähese musta seebiga. Ärge kasutage agressiivseid puhastusvahendeid ega lahusteid, mis võivad plastosi kahjustada.

Millised tarvikud on UMF2000-ga kaasas?

Komplekt sisaldab: 1 tugijalg, 4 pikkuse reguleerimise nuppu, 2 kõrguse reguleerimise nuppu, 2 töödeldava detaili tuge, 2 saetuge, 4 polti + mutrit + seibi, ja kasutusjuhend.

Kas tuge saab kasutada teiste kaubamärkide tööriistadega?

Jah, tingimusel, et tööriistal on sobivad kinnitusavad. Kuid Scheppach ei anna garantiid teiste tootjate seadmetele. Kontrollige enne kasutamist sobivust.

Mis on töödeldavate detailide maksimaalne pikkus?

Maksimaalne pikkus on 3 meetrit. Pikemate detailide korral kasutage lisatuge (nt rullikut) ümbermineku vältimiseks.

Kuidas hoiustada universaalset tuge UMF2000?

Hoidke seda pimedas, kuivas, külmavabas kohas, lastele kättesaamatus kohas. Ideaalne temperatuur on 5 °C kuni 30 °C.

Kust leida UMF2000 varuosi?

Kuluosad nagu kinnituspadjad on saadaval Scheppachi teeninduskeskuses. Rohkem infot saate QR-koodi skannimisel avalehel.

KASUTUSJUHEND UMF2000 SCHEPPACH

Seadmel olevate sümbolite selgitus

	Lugege enne käikuvötmist kasutusjuhend ja ohutusjuhised läbi ning pidage neist kinni!
	Ronimine keelatud!
	Ärge ületage üldkörgust!
	Ärge ületage maksimaalset kandekoormust!

Sisukord: Lk:

1. Sissejuhatus 72
2. Seadme kirjeldus (joon. 1 - 2) 72
3. Tarnekomplekt 72
4. Lahtipakkimine....72
5. Sihtotstarbekohane kasutus 72
6. Ohutusjuhised....73
7. Tehnilised andmed....73
8. Puhastamine 73
9. Hooldus....74
10. Ladustamine 74
11. Utiliseerimine ja taaskäitlus....74

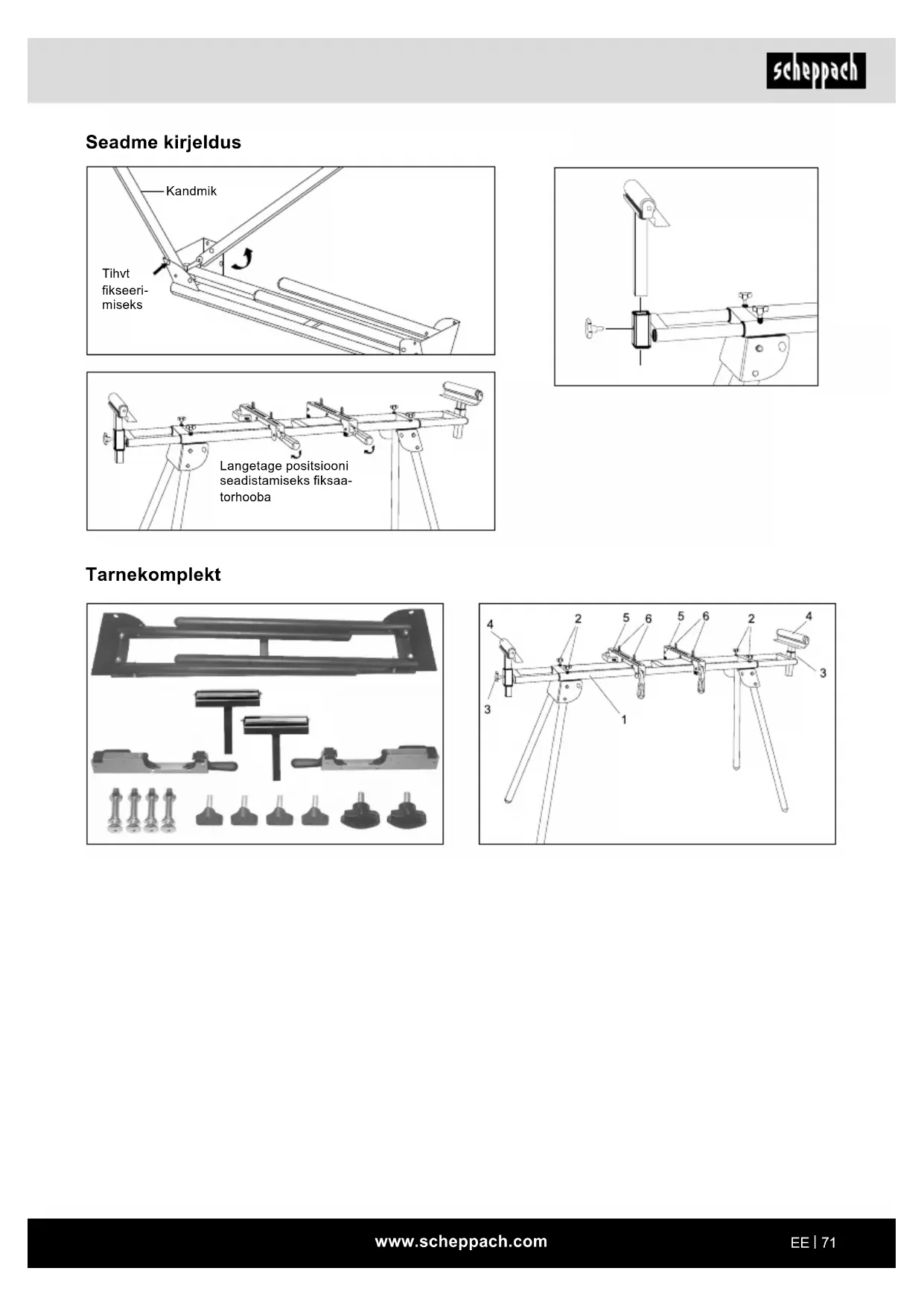

Seadme kirjeldus

Kandmik Tihvt fikseeri- miseks

Langetage positsiooni seadistamiseks fiksaat- torhooba

Tarnekomplekt

Soovime Teile uue seadme meeldivat ja edukat kasutamist.

Juhis:

Selle seadme tootja ei vastuta kehtiva tootevastutuse seaduse järgi kahjude eest, mis tekivad seadmel või seadme tõttu alljärgnevatel juhtudel:

• asjatundmatul käsitsemisel,
• käsitsemiskorralduse eiramisel,
• remontimisel kolmandate isikute, mittevolitatud spetsialistide poolt,
• mitte-originaalosade paigaldamisel ja nendega väljavahetamisel,
  • mitte sihtotstarbekohasel kasutamisel,

Pidage silmas:

Lugege enne montaaži ja käikuvõtmist kogu kasutus-juhendi tekst läbi.

Käesoleva kasutusjuhendi ülesandeks on hölbustada seadme tundmaöppimist ja selle kasutamist vastavalt sihtotstarbekohastele kasutusvõimalustele.

Kasutusjuhend sisaldab tähtsaid juhiseid, kuidas saate seadmega ohutult, asjatundlikult ning ökonoomselt töötada, ja kuidas saate vältida ohte, hoida kokku re-mondikulusid, lühendada seisuaegu ning suurendada elektritööriista töökindlust ja eluiga.

Lisaks käesolevas kasutusjuhendis esitatud ohutus-nõuetele peate tingimata oma riigis seadme käitamise kohta kehtivaid eeskirju järgima.

Hoidke kasutusjuhendit kilekotis mustuse ja niisku-se eest kaitstult seadme juures alal. Köik operaatorid peavad selle enne töö alustamist läbi lugema ja seda hoolikalt järgima.

Seadmega tohivad töötada ainult isikud, keda on seadme kasutamise osas instrueeritud ja sellega seonduvast ohtudest teavitatud. Nõutavast miinimumvanusest tuleb kinni pidada.

Peale käesolevas käsitsusjuhendis sisalduvate ohutusjuhiste ning Teie riigis ehituslikult samade masinate kohta kehtivate eeskirjade tuleb järgida üldtunnustatud tehnilisi reegleid.

Me ei võta vastutust önnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste eiramisest.

2. Seadme kirjeldus (joon. 1 - 2)

1. Aluskandmik
2. Pöördratas pikkuse seadistamiseks
3. Pöördratas körguse seadistamiseks
4. Alus töödetailidele
5. Saagimistoed
6. Poldid + mutrid + alusseibid*

3. Tarnekomplekt

1x Aluskandmik
4x Pöördratas pikkuse seadistamiseks
2x Pöördratas körguse seadistamiseks
2x Alus töödetailidele
2x Saagimistoed
4x Poldid + mutrid + alusseibid*
1x käsitsusjuhend

* Kaasapandud poldid masina kinnitamiseks universaalse aluskandmiku külge sobivad suurele arvule masinatele. Siiski on võimalik, et need ei sobi Teie masinale. Sel juhul peate vastavad poldid ise ostma.

4. Lahtipakkimine

• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige seadet ja tarvikudetaile transpordikah-justuste suhtes.
• Hoidke pakendit võimaluse korral kuni garantiiaja möödumiseni alal.

TÄHELEPANU

Seade ja pakendusmaterjalid pole laste mänguas-jad! Lapsed ei tohi kilekottide, kilede ja väikedetailidega mängida! Valitseb allaneelamis- ja lämbumisoht!

5. Sihtotstarbekohane kasutus

Järgige alati oma universaalse masina aluskandmiku sihtotstarbekohasest kasutust.

Universaalsele masina-aluskandmikule saab mon- teerida köiki levinud otsamissaage, otsamis-eerungi- saage ja otsamis-, tömbe- ning eerungisaage firmalt Scheppach. Me ei vastuta teiste tootjate seadmete sobivuse eest.

Sobivate kinnitusavadeta elektritööriistu ei tohi universaalsele masina aluskandmikule monteerida ega universaalse masina aluskandmikuga ühenduses käitada. Elektritööriistad tuleb enne käikuvõtmist püsivalt universaalse masina aluskandmiku külge kruvida.

Universaalne masina aluskandmik toimib peale selle töödetaili alusena otsamissaagide, laudketassaagide jms elektritööriistadega töötamisel.

Töödetaili maksimaalne pikkus on 3 m.

Vältimaks pikkade töödetailide võimalikku kaldumist, tuleb kasutada vajaduse korral täiendavaid töödetailitugesid (nt veerepukki).

Tähelepanu: Pöörake tähelepanu töödetaili kindlale ja kaldumisvabale alusele!

Ärge kasutage universaalset masina aluskandmikku tellingu või redelina. Tehke kindlaks, et kõik käepidemed, mutrid ja poldid on enne kasutamist kinni pingutatud. Maksimaalne kandekoormus on 250 kg. Tehke kindlaks, et universaalne masina aluskandmik seisab tasasel, kõval ja stabiilsel aluspinnal.

Igasugune ulatuslikum kasutus kehtib kui mitte sihtots-tarbekohane. Sellest tulenevate kahjude eest tootja ei vastuta, risk lasub ainuüksi kasutajal.

Palun pidage silmas, et meie seadmed pole konstruee-ritud kommerts-, käsitööndus- ega tööstuskasutuse jaoks. Me ei võta üle pretensiooniöiguskohustust, kui seadet kasutatakse kommerts-, käsitööndus- või töös-tusettevõtetes ning samaväärsetel tegevustel.

6. Ohutusjuhised

• Kasutage universaalset masina aluskandmikku ainult ühenduses sobivate elektritööriistadega!
• Kontrollige universaalset masina aluskandmikku iga kord enne kasutamist kahjustuste suhtes. Elektri-tööriistu ei tohi monteerida ega käitada kahjustatud toetushaaradel/ristikanduritel.
• Elektritööriistad tuleb toetushaarade/ristikandurite külge kruvida ja universaalsel masina aluskandmikul kindlustada!
• Pöörake ülespanemisel alati tähelepanu masina universaalaluskandmiku turvalisele seisule.
• Pöörake töötamisel alati tähelepanu loomulikule ja turvalisele seisuasendile.

• Ärge koormake universaalset masina aluskandmikku üle! Kasutage universaalset masina aluskandmikku ainult eesmärkidel, milleks see on ka ette nähtud.

• Ümberehitused ja omavolilised muudatused universaalsel masina aluskandmikul ning heaks kiitmata osade kasutamine on keelatud.

• Kõik universaalse masina aluskandmiku osad, eelkõige ohutusseadised, peavad olema õigesti monteeritud, et tagada laitmatu käitus.
• Lapsed tuleb universaalsest masina aluskandmikust eemal hoida. Hoidke seadist turvaliselt ja ebapädevatele isikutele ning lastele kättesaamatult alal.

⚠ Tähelepanu!

Elektritööriistade kasutamisel ühenduses universaalse masina aluskandmikuga tuleb kaitseks elektrilöögi, vigastus- ja tuleohu eest järgmisi masinapõhiseid ohutusmeetmeid järgida.

Lugege elektritööriista, mida soovite monteerida ja käi- tada, köik juhised enne selle elektritööriista kasutamist läbi.

Samuti tuleb järgida monteeritud elektriseadme ohutusjuhiseid.

Hoidke neid ohutusjuhiseid korralikult alal.

Järgige köiki ohutusjuhiseid. Kui eirate ohutusjuhiseid, siis seate ohtu enda ja teised.

7. Tehnilised andmed

$$ \begin{array}{l} \text {Mõõtmed} \ (\mathrm{P} \times \mathrm{L} \times \mathrm{K}) \end{array} \quad 1 1 6 0 - 2 0 0 0 \times 6 3 2 \times 9 0 0 - 1 0 0 0 \mathrm{mm} $$

Kandevõime 250 kg

Kaal 13,3 kg

8. Puhastamine

⚠ Tähelepanu!

Enne köiki puhastus- ja hooldustöid tuleb monteeritud elektriseade välja lülitada ning vörgupistik välja tömmata! Vigastusoht!

• Hoidke universaalne masina aluskandmik võimalikult tolmu- ja mustusevaba. Hõõruge universaalne masina aluskandmik puhta lapiga üle või puhuge madala rõhuga suruõhuga puhtaks.
• Me soovitame universaalset masina aluskandmikku vahetult pärast igakordset kasutamist puhastada.
• Puhastage seadist regulaarselt niiske lapi ja vähese määrdeseebiga. Ärge kasutage puhastusvahendeid või lahusteid, need võivad universaalse masina aluskandmiku plastosi rikkuda.

9. Hooldus

• Me soovitame seadet vahetult pärast igakordset kasutamist puhastada.
• Puhastage seadet regulaarselt niiske lapi ja vähese määrdeseebiga. Ärge kasutage puhastusvahendeid või lahusteid; need võivad seadme plastosi rikkuda. Pidage silmas, et seadme sisemusse ei saaks vett sattuda.

Hooldusteave

Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilminguidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina.

Kuluosad*: Pingutuspõsed

* ei pruugi tingimata tarnekomplektiga kaasas olla!

Varuosi ja tarvikuid saate meie teeninduskeskusest. Skannige selleks tiitellehel olev QR kood.

10. Ladustamine

Ladustage seadet ja tarvikuid pimedas, kuivas, kül-mumiskindlas ning lastele kättesaamatus kohas. Optimaalne ladustamistemperatuur on 5 ja 30°C vahel.

11. Utiliseerimine ja taaskäitlus

Juhised pakendi kohta

Pakendusmaterjalid on taaskäideldavad. Palun utiliseerige pakendid keskkonnasõbralikult.

Ilmselgetest vigadest tuleb teatada 8 päeva jooksul pärast kauba kättesaamist, vastasel juhul kaotab ostja köik õigused garantiile nimetatud vigade töttu. Öige käsitsemise korral anname oma masinatele garantii seadusega ettenähtud ajaks alates kauba üleandmisest nii, et vahetame tasuta välja köik masina osad, mis nimetatud aja jooksul peaks muutuma kasutuskölbmatuks materjali- või tootmisvea töttu. Osade eest, mida me ise ei tooda, anname garantii vaid selles osas, mis tarnija on meile garanteerinud. Uute osade paigaldamise kulud kannab ostja. Muutmis- ja amortisatsiooninõuded ning muud kahjutasunõuded välistatakse.
