UMF2000 - Suport universal pentru mașini-unelte SCHEPPACH - Manual de utilizare gratuit

Tip produs	Suport universal pentru mașini-unelte
Marcă	Scheppach
Model	UMF2000
Dimensiuni (L x l x Î)	1160-2000 mm x 632 mm x 900-1000 mm
Capacitate maximă de încărcare	250 kg
Greutate	13,3 kg
Material	Oțel (estimare)
Utilizare conformă	Ferăstraie de onglet, ferăstraie circulare, alte unelte electrice cu găuri de fixare
Lungimea maximă a pieselor	3 m
Funcții principale	Suport stabil pentru mașină-unealtă, masă auxiliară pentru piese de prelucrat
Reglaje	Înălțime și lungime reglabile prin roțițe de reglaj
Elemente furnizate	Picior-suport, 4 roțițe de reglaj lungime, 2 roțițe de înălțime, 2 suporturi de piesă, 2 suporturi de ferăstrău, elemente de fixare, manual
Curățare	Cârpă umedă și săpun negru, fără solvenți sau detergenți agresivi
Întreținere	Verificați starea înainte de fiecare utilizare, strângeți elementele de fixare
Siguranță	Nu vă urcați pe suport, nu depășiți sarcina maximă, utilizați pe sol stabil, respectați instrucțiunile sculei montate
Piese de uzură	Fălci de strângere (nu sunt furnizate)
Temperatură de depozitare	5 °C până la 30 °C, loc uscat și ferit de îngheț

Întrebări frecvente - UMF2000 SCHEPPACH

Ce unelte pot fi montate pe suportul universal UMF2000?

Suportul este conceput pentru toate ferăstraiele de onglet comune, ferăstraiele de onglet cu onglet, ferăstraiele de onglet radiale ale mărcii Scheppach. Uneltele altor producători pot fi utilizate dacă au găuri de fixare adecvate. Este imperativ să înșurubați bine unealta electrică înainte de punerea în funcțiune.

Care este capacitatea maximă de încărcare a UMF2000?

Sarcina maximă este de 250 kg. Nu depășiți niciodată această limită și asigurați-vă că suportul este plasat pe o suprafață plană, stabilă și fermă.

Cum se reglează înălțimea și lungimea suportului UMF2000?

Utilizați roțițele de reglaj pentru înălțime și lungime. Pârghiile de blocare permit fixarea poziției după efectuarea reglajului. Strângeți corect toate roțițele înainte de utilizare.

Care sunt instrucțiunile de siguranță de respectat?

Citiți manualul complet înainte de utilizare. Nu vă urcați niciodată pe suport, nu depășiți înălțimea sau sarcina maximă, verificați absența deteriorărilor înainte de fiecare utilizare și respectați instrucțiunile de siguranță ale sculei electrice montate.

Cum se întreține și se curăță suportul universal?

Deconectați scula montată înainte de orice curățare. Utilizați o cârpă umedă cu puțin săpun negru. Nu folosiți detergenți sau solvenți agresivi care ar putea deteriora piesele din plastic.

Care sunt accesoriile furnizate cu UMF2000?

Livrarea include: 1 picior-suport, 4 roțițe de reglaj lungime, 2 roțițe de reglaj înălțime, 2 suporturi de piesă de prelucrat, 2 suporturi de ferăstrău, 4 șuruburi + piulițe + șaibe și un manual de utilizare.

Poate fi utilizat suportul cu unelte ale altor mărci?

Da, cu condiția ca unealta să aibă găuri de fixare compatibile. Cu toate acestea, Scheppach nu își asumă nicio garanție pentru aparatele altor producători. Verificați adaptarea înainte de utilizare.

Care este lungimea maximă a pieselor de prelucrat?

Lungimea maximă a pieselor de prelucrat este de 3 metri. Pentru piese mai lungi, utilizați suporturi suplimentare (de exemplu, masă auxiliară cu role) pentru a evita răsturnarea.

Cum se depozitează suportul universal UMF2000?

Depozitați-l într-un loc întunecat, uscat, ferit de îngheț, la îndemâna copiilor. Temperatura ideală este între 5 °C și 30 °C.

Unde găsesc piese de schimb pentru UMF2000?

Piesele de uzură, cum ar fi fălcile de strângere, sunt disponibile la centrul de service Scheppach. Scanați codul QR de pe pagina de pornire pentru mai multe informații.

MANUAL DE UTILIZARE UMF2000 SCHEPPACH

Explicitarea simbolurilor de pe aparat

	Înainte de punerea în funcțiune citiți și țineți cont de manualul de utilizare și de indicațiile de securitate!
	Cățărarea interzisă!
	Nu depășiți înălțimea totală!
	Nu depășiți sarcina maximă admisibilă!

Cuprins: Pagină:

1. Introducere.... 117
2. Descrierea aparatului (Fig. 1 - 2).... 117
3. Pachetul de livrare 117
4. Despachetarea 117
5. Utilizarea conformă cu destinația.... 118
6. Indicații de securitate.... 118
7. Date tehnice.... 118
8. Curățarea....119
9. Întreținerea curentă 119
10. Depozitare.... 119
11. Eliminarea ca deșeu și revalorificarea 119

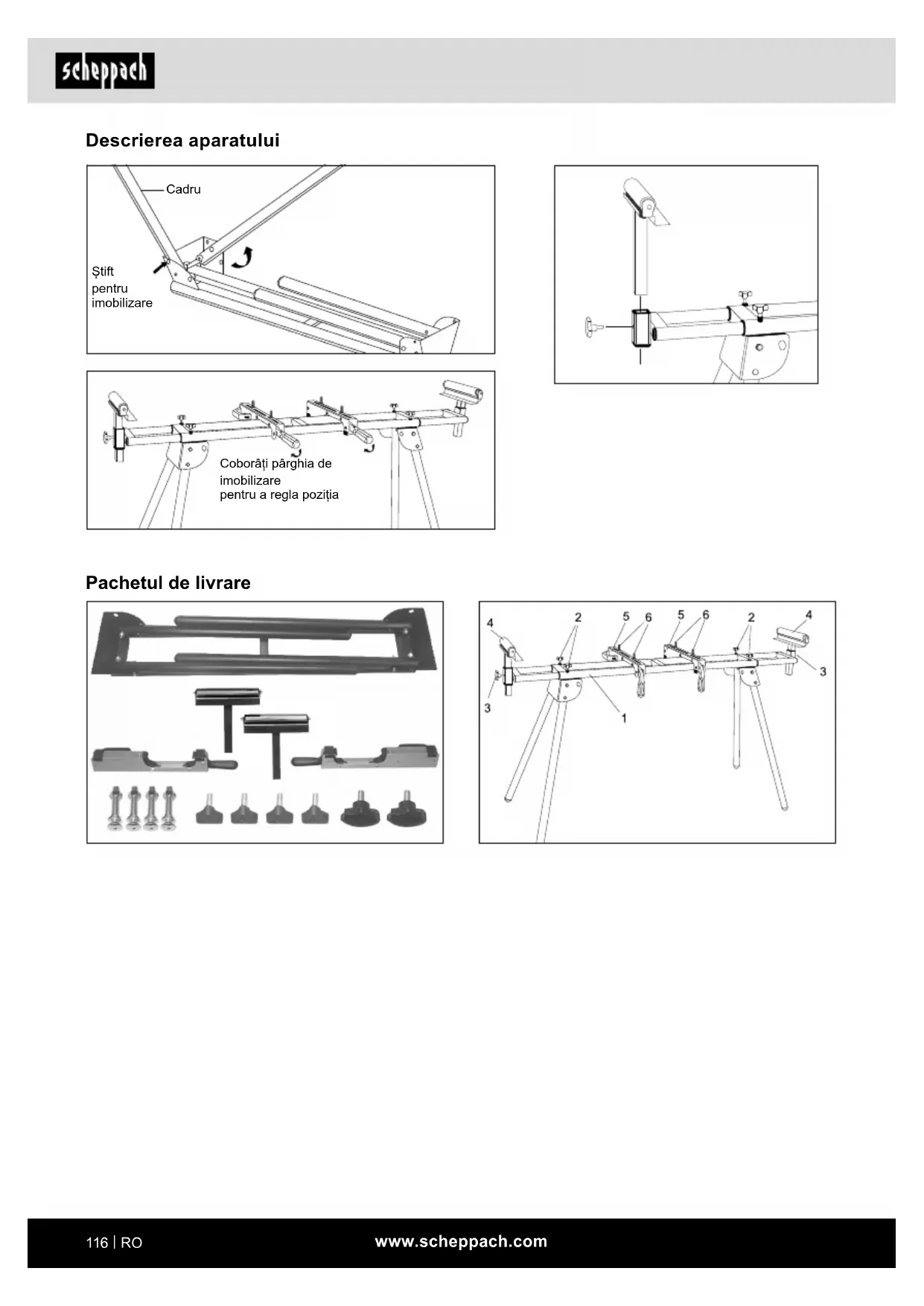

Descrierea aparatului

Cadru Stift pentru imobilizare

Coborâti pârghia de imobilizare pentru a regla poziția

Pachetul de livrare

Vă dorim să aveți multe satisfacții și mult succes în lu-crul cu noul dumneavoastră aparat.

Indicatie:

Conform legii privind garantarea produselor, producătorul acestui aparat nu răspunde pentru deteriorările aparute la acest aparat sau din cauza acestui aparat în caz de:

• manevrare improprie,
• Nerespectarea manualului de utilizare,
• reparații executate de terțe persoane, specialiști neautorizați,
• montare și schimbare a altor piese de schimb decât cele originale,
• utilizare neconformă cu destinația,

Acordati atenție:

Înainte de montajul și punerea în funcțiune citiți întregul text al instructiunilor de operare.

Acest manual de utilizare are rolul de a vă facilita cu- noașterea aparatului dumneavoastră și utilizarea posi- ibilităților aplicative conforme cu destinația.

Manualul de utilizare conține indicatii importante privind modul de lucru sigur, în conformitate cu prescripțiile și economic cu aparatul și cum să evitați pericolele, să economiști costuri de reparație, să micșorați timpii de nefuncționa-re și să măriți fiabilitatea și durata de serviciu a aparatului. Suplimentar față de dispozițiile de siguranță din acest manual de utilizare trebuie să respectați în mod obligatoriu prescripțiile în vigoare referitoare la exploatarea aparatului din țara dumneavoastră.

Păstrați manualul de utilizare într-o husă de plastic protejat de murdărie și umiditate, la aparat. Acestea trebuie citite de personalul de operare înainte de începerea lucrului și respectate riguros.

La aparat au voie să lucreze numai persoane care au fost instruite privitor la utilizarea aparatului și care cu-nosc pericolele legate de aceasta. Respectați vârsta minimă necesară.

În afară de indicațiile privind securitatea cuprinse în acest manual de utilizare și prevederile speciale ale țării dumneavoastră, trebuie respectate regulamentele tehnice general recunoscute pentru exploatarea mașinilor de acest tip constructiv.

Nu ne asumăm răspunderea pentru accidente sau pagube produse prin nerespectarea acestui manual și a indicatiilor de securitate.

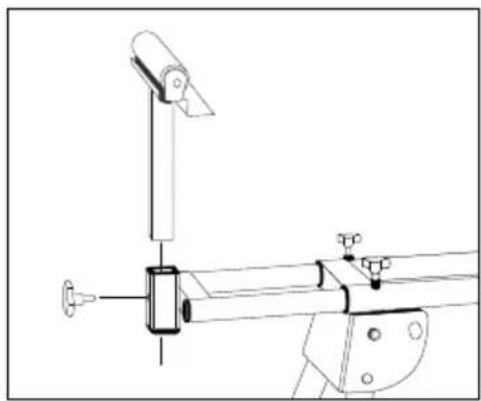

2. Descrierea aparatului (Fig. 1 - 2)

1. Schelet de bază
2. Rotiță pentru reglarea lungimii
3. Rotiță pentru reglarea înălțimii
4. Suprafață de așezare pentru piese
5. Stut
6. Bolturi, piulite, šaibe*

3. Pachetul de livrare

1x schelet de bază

4x rotiță pentru reglarea lungimii

2x rotiță pentru reglarea înălțimii

2x suprafață de așezare pentru piese

2x stut

4x bolturi, piulite, šaibe*

1x manual de utilizare

* Șuruburile incluse în pachetul de livrare pentru fixarea mașinii pe cadrul inferior universal sunt adecvate pentru un număr mare de mașini. Totuși, este posibil ca acestea să nu fie adecvate pentru mașina dumneavoastră. În acest caz, va trebui să cumpărați chiar dvs. șuruburile corespunzătoare.

4. Despachetarea

• Deschideți ambalajul și scoateți cu precauție aparatul.
• Înlăturați materialul de ambalat, precum și siguranțele de ambalare și de transport (dacă există).
• Verificați dacă pachetul de livrare este complet.
• Verificați dacă aparatul și accesoriiile prezintă deteriorări de la transport.
• Dacă este posibil, păstrați ambalajul până la expirarea perioadei de garanție.

ATENTIE

Aparatul și materialele de ambalat nu sunt jucării pentru copii! Copiii nu au voie să se joace cu sacii din plastic, foliile și piesele mici! Există pericol de înghițire și sufocare!

5. Utilizarea conformă cu destinația

Respectați întotdeauna utilizarea în conformitate cu destinația a cadrului universal al mașinii.

Pe cadrul universal al maşinii se pot monta toate modelele uzuale de ferăstraie pentru retezare, ferăstraie pentru retezare și îmbinări de colț, precum și de ferăstraie pentru retezare, ferăstraie-joagăr și pentru îmbinări de colț de la firma Scheppach. Pentru aparatele de la alti producători nu ne asumăm nicio răspundere. Sculele electrice fără orificii de fixare adecvate nu este permis să fie montate pe cadrul universal pentru maşini și nu vor fi exploatate în combinație cu cadrul universal pentru maşini.

Sculele electrice trebuie să fie înșurubate strâns cu ca- drul universal pentru mașini înaintea punerii în funcțiune. În plus, cadrul universal al mașinii servește ca suport pentru piesă la lucrul cu ferăstrău de retezare bușteni, ferăstrău circular cu masă și alte scule electrice.

Lungimea maximă a piesei de lucru este de 3 m.

Pentru a evita o eventuală basculare a pieselor de lucru mai lungi, trebuie să se utilizeze, dacă este necesar, suporturi suplimentare pentru piesă (de ex. un stativ de role).

Atenție: Aveți grijă la un suport pentru piesă sigur și fără răsturnare!

Nu utilizați cadrul universal pentru mașini ca schelă sau scară. Asigurați-vă că toate mânerele, piulițele și şuruburile sunt strânse înainte de utilizare. Sarcina portantă maximă este 250 kg. Asigurați-vă că cadrul universal pentru mașini stă pe o suprafață netedă, fixă și stabilă.

Orice altă utilizare este considerată neconformă cu destinația. Pentru prejudicii rezultate din aceste situații, producătorul nu își asumă răspunderea; riscul este suportat exclusiv de utilizator.

Vă rugăm să aveți în vedere că aparatele noastre nu au fost construite având ca destinație utilizarea profesională sau industrială. Nu preluăm garanția dacă aparatul este utilizat în regim profesional sau industrial, precum și la activități la fel de solicitante.

6. Indicații de securitate

- Utilizați cadrul universal pentru mașini numai în combinație cu scule electrice adecvate!

- Verificați cadrul universal pentru mașini înainte de fiecare utilizare cu privire la deteriorări.

Nu este permisă montarea sau exploatarea sculelor electrice pe brațe de reazem/traverse deteriorate.

- Sculele electrice trebuie să fie înșurubate cu brațele de reazem/traversele și trebuie să fie asigurate pe cadrul universal pentru mașini!

- La asamblare fiti întotdeauna atenți la o poziție sigură a cadrului universal pentru mașini.

- în timpul lucrului fiți întotdeauna atenți la o poziție naturală și sigură.

- Nu suprasolicitați cadrul universal pentru mașini! Utilizați cadrul universal pentru mașini numai pentru scopul, pentru care acesta este proiectat.

- Sunt interzise transformări, modificări pe propria răspundere la cadrul universal pentru mașini, precum și utilizarea de piese neautorizate.

- Toate piesele cadrului universal pentru mașini, în special dispozitivele de siguranță trebuie să fie montate corect, pentru a asigura o funcționare ire-proșabilă.

- Copiii trebuie să fie ținuți la distanță de cadrul universal pentru mașini. Păstrați dispozitivul în siguranță împotriva accesului persoanelor neautorizate sau a copiilor.

⚠️ Atentie!

La folosirea de scule electrice, în combinație cu cadrul universal pentru mașini, trebuie să se respecte măsuri-le de siguranță referitoare la mașina respectivă cu privire la protecția împotriva șocului electric, pericolului de vătămare și incendiului.

Citiți toate indicațiile sculei electrice, pe care vreți să o montați și să o exploatați, înainte de a o utiliza.

De asemenea, trebuie să respectați indicațiile privind securitatea ale aparatului electric montat.

Păstrați în siguranță aceste indicatii de securitate.

Respectați toate indicațiile de securitate. Dacă nu respectați indicațiile de securitate vă puneți în pericol atât pe dumneavoastră cât și pe ceilalți.

7. Date tehnice

Dimensiuni (L x l x h)

1160-2000×632×

900-1000 mm

Încărcare maximă 250 kg

Masă 13,3 kg

8. Curățarea

⚠️ Atentie!

Înaintea tuturor lucrărilor de curățare și întreținere scu-la electrică montată trebuie oprită și ștecherul trebuie scos din priză! Pericol de vătămare!

• Feriți cadrul universal pentru mașini cât mai mult posibil de praf și mizerie. Frecați cadrul universal pentru mașini cu o lavetă curată sau suflați-l cu aer comprimat la presiune joasă.
• Vă recomandăm să curățați cadrul universal pentru mașini imediat după fiecare utilizare.
• Curățați regulat dispozitivul după fiecare folosire cu o lavetă umedă și puțin săpun lichid. Nu utilizați detergenti sau solventi, aceștia ar putea ataca pie- sele din material plastic ale cadrului universal pentru mașini.

9. Întreținerea curentă

Măsuri generale de întreținere curentă

• Vă recomandăm să curățați aparatul imediat după fiecare utilizare.
• Curățați regulat aparatul după fiecare folosire cu o lavetă umedă și puțin săpun de lubrifiere. Nu utilizați detergenți sau solventi, aceștia ar putea ataca pie-sele din material plastic ale aparatului. Aveți grijă să nu poată pătrundă apă în interiorul aparatului.

Informații cu privire la service

Trebuie menționat faptul că, în cazul acestui produs, următoarele piese sunt supuse uzurii în conformitate cu utilizarea prevăzută sau uzurii naturale, respectiv că următoarele componente sunt necesare drept consumabile.

Piese de uzură*: Fălci de tensionare

* nu este inclus în mod obligatoriu în pachetul de livrare!

Puteți obține piese de schimb și accesorii de la centrul nostru de service. În acest scop scanați codul QR de pe pagina de titlu.

10. Depozitare

Depozitați aparatul și accesoriiile acestuia într-un loc întunecat, uscat, ferit de îngheț și inaccesibil pentru copii. Temperatura optimă de depozitare este între 5 și 30°C.

11. Eliminarea ca deșeu și revalorificarea

Indicații referitoare la ambalaj

Materialele de ambalare sunt reciclabile. Vă rugăm să eliminați ambalajele ca deșeu, în mod ecologic.

Defecte evidente trebuie să fie raportate în termen de 8 zile de la primirea de bunuri, altfel cumpărătorul pierde toate cererile pentru astfel de defecte. Oferim o garanție de pe mașinile noastre cu un tratament adecvat pe durata unei garanții implicite de la data de livrare în așa fel încât vom înlocui fiecare parte în acel moment detectabil într-un rând în material sau manoperă ar fi inutil, gratuit. Pentru părțile care nu ne produc, vom face doar o astfel de garanție, așa cum avem dreptul la pretenții de garanție împotriva furnizorilor. Costurile pentru introducerea de piese noi la cumpărător. Conversie și reducerea creanțe și alte cererile de despăgubire sunt excluse.
