Produkttype	Universelt stativ for verktøymaskin
Merke	Scheppach
Modell	UMF2000
Mål (L x B x H)	1160-2000 mm x 632 mm x 900-1000 mm
Maksimal lastkapasitet	250 kg
Vekt	13,3 kg
Materiale	Stål (anslått)
Forskriftsmessig bruk	Gjærsager, sirkelsager, andre elektriske verktøy med festehull
Maksimal arbeidsstykkelengde	3 m
Hovedfunksjoner	Stabilt stativ for verktøymaskin, bord for arbeidsstykker
Justeringer	Høyde og lengde justerbare med håndtak
Medfølgende deler	Støtteben, 4 lengdejusteringshåndtak, 2 høydejusteringshåndtak, 2 arbeidsstykkeholdere, 2 sagholdere, festemateriell, bruksanvisning
Rengjøring	Fuktig klut og brun såpe, ingen løsemidler eller aggressive rengjøringsmidler
Vedlikehold	Kontroller tilstand før hver bruk, stram festene
Sikkerhet	Ikke stå på stativet, ikke overskrid maksimal last, bruk på stabilt underlag, følg instruksjonene for det monterte verktøyet
Slitedeler	Spennbakker (ikke inkludert)
Oppbevaringstemperatur	5 °C til 30 °C, tørt og frostfritt sted

Ofte stilte spørsmål - UMF2000 SCHEPPACH

Hvilke verktøy kan monteres på det universelle stativet UMF2000?

Stativet er designet for alle vanlige gjærsager, gjærsager med gjær, radiell gjærsag fra Scheppach. Verktøy fra andre produsenter kan brukes hvis de har passende festehull. Det er viktig å skru det elektriske verktøyet godt fast før igangkjøring.

Hva er maksimal lastkapasitet for UMF2000?

Maksimal last er 250 kg. Overskrid aldri denne grensen og sørg for at stativet er plassert på et plant, stabilt og fast underlag.

Hvordan justere høyden og lengden på stativet UMF2000?

Bruk høyde- og lengdejusteringshåndtakene. Låsespakene låser posisjonen når justeringen er gjort. Stram alle håndtakene skikkelig før bruk.

Hvilke sikkerhetsinstruksjoner må følges?

Les hele bruksanvisningen før bruk. Stå aldri på stativet, ikke overskrid maksimal høyde eller last, kontroller at det ikke er skader før hver bruk, og følg sikkerhetsinstruksjonene for det monterte elektriske verktøyet.

Hvordan vedlikeholde og rengjøre det universelle stativet?

Koble fra det monterte verktøyet før rengjøring. Bruk en fuktig klut med litt brun såpe. Ikke bruk aggressive rengjøringsmidler eller løsemidler som kan skade plastdelene.

Hvilke tilbehør følger med UMF2000?

Leveransen inkluderer: 1 støtteben, 4 lengdejusteringshåndtak, 2 høydejusteringshåndtak, 2 holdere for arbeidsstykker, 2 sagholdere, 4 bolter + muttere + skiver, og en bruksanvisning.

Kan stativet brukes med verktøy fra andre merker?

Ja, forutsatt at verktøyet har kompatible festehull. Imidlertid påtar Scheppach seg ingen garanti for enheter fra andre produsenter. Kontroller tilpasningen før bruk.

Hva er maksimal lengde på arbeidsstykker?

Maksimal lengde på arbeidsstykker er 3 meter. For lengre stykker, bruk ekstra støtter (f.eks. rullebord) for å unngå velting.

Hvordan oppbevare det universelle stativet UMF2000?

Oppbevar det på et mørkt, tørt, frostfritt sted, utilgjengelig for barn. Ideell temperatur er mellom 5 °C og 30 °C.

Hvor finner jeg reservedeler til UMF2000?

Slitedeler som spennbakker er tilgjengelige fra Scheppach servicesenter. Skann QR-koden på hjemmesiden for mer informasjon.

BRUKSANVISNING UMF2000 SCHEPPACH

Indholdsfortegnelse:

Side:

Opbevar disse sikkerhedsforskrifter et sikkert sted.

Generelle vedligeholdelsesforanstaltninger

11. Bortskaffelse og genanvendelse

	Før igangsetting må bruksanvisningen og sikkerhetsinstruksjonene leses og følges!
	Påstigning forbudt!
	Total høyde må ikke overskrides!
	maksimal bærelast må ikke overskrides!

Innholdsfortegnelse: Side:

1. Innledning 102
2. Apparatbeskrivelse (Fig. 1 - 2)....102
3. Leveringsomfang 102
4. Utpakking....102
5. Tiltenkt bruk 102
6. Sikkerhetsinstruksjoner 103
7. Tekniske data....103
8. Rengjøring 103
9. Vedlikehold....104
10. Lagring.... 104
11. Kassering og gjenvinning 104

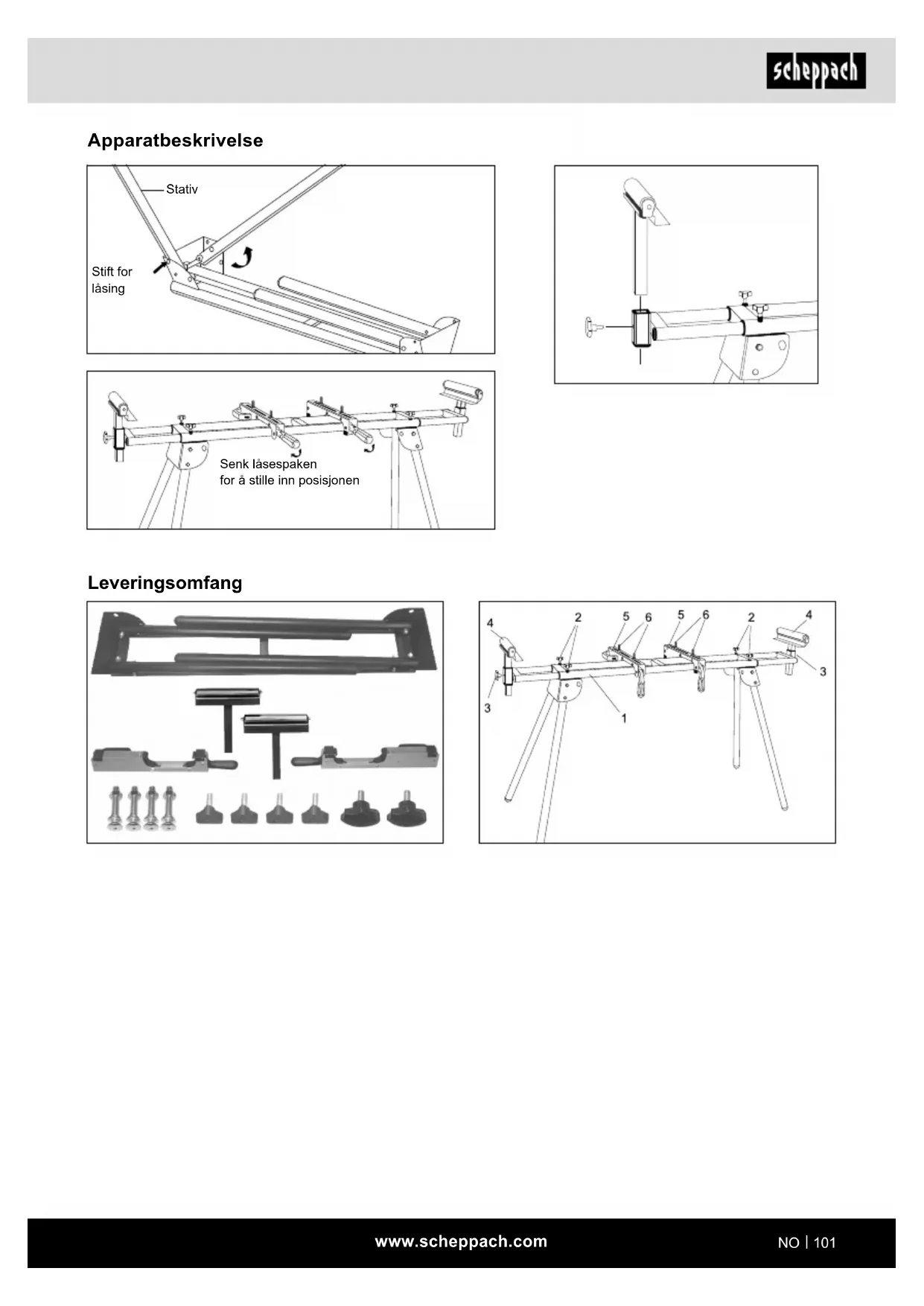

Apparatbeskrivelse

Stativ Stift for lásing

Senk läsespaken for å stille inn posisjonen

Leveringsomfang

Vi ønsker deg mye glede og lykke til ved arbeidet med ditt nye apparat.

Merknad:

Produsenten av dette apparatet er i henhold til loven om produktansvar ikke ansvarlig for skader, som oppstår på dette apparatet eller grunnet dette apparatet ved:

• feil håndtering,
• Ignorering av brukerveiledningen,
• reparasjoner fra tredjeparter, ikke autoriserte fagfolk,
• montering og utskifting av ikke originale reservedeler,
• ikke-tiltenkt bruk,

Vær oppmerksom på følgende:

Før montering og idriftsetting må du lese hele bruker-veiledningen.

Denne brukerveiledningen skal gjøre det enklere for deg å bli kjent med apparatet og gjøre nytte av den i henhold til tiltenkte bruksmuligheter.

Brukerveiledningen inneholder viktige instruksjoner om hvordan du arbeider sikkert, faglig korrekt og økonomisk samt hvordan du unngår farer, sparer reparasjonskostnader, reduserer nedetider og øker påliteligheten og levetiden til apparatet.

I tillegg til sikkerhetsbestemmelsene i denne brukerveiledningen må du absolutt overholde gjeldende forskrifter for drift av apparatet i landet ditt.

Oppbevar brukerveiledningen beskyttet mot smuss og fuktighet i en plastlomme ved apparatet. Alle betjeningspersoner må lese og følge den nøye før start av arbeidet.

Kun personer som har fått undervisning i bruk av apparatet og farene som er forbundet med den, skal arbeide på apparatet. Påbudt minstealder må overholdes.

I tillegg til sikkerhetsanvisningene i denne brukerveiledningen og de spesielle forskriftene som gjelder i ditt land, må en også følge de generelt anerkjente tekniske reglene for drift av identiske maskiner.

Vi overtar intet ansvar for ulykker eller skader som oppstår grunnet ignorering av denne anvisningen og sikkerhetsinstruksjonene.

2. Apparatbeskrivelse (Fig. 1 - 2)

1. Understell
2. Dreiehjul for lengdeinnstilling
3. Dreiehjul for høydeinnstilling
4. Holder for arbeidsstykker
5. Støtter
6. Bolter, muttere, underlagsskiver*

3. Leveringsomfang

1x Understell
4x Dreiehjul for lengdeinnstilling
2x Dreiehjul for høydeinnstilling
2x Holder for arbeidsstykker
2x Støtter
4x Bolter, muttere, underlagsskiver*
1x brukerveiledning

* De medfølgende skruene for å feste maskinen på universal-understellet, er egnet for et stort antall maskiner. Men det kan hende at de ikke er egnet for maskinen din. I dette tilfellet må du selv kjøpe tilsvarende skruer.

4. Utpakking

• Åpne emballasjen og ta apparatet forsiktig ut av esken.
• Fjern emballasjematerialet samt emballasje- og transportsikringene (hvis der er noen).
• Sjekk at leveringsomfanget er fullstendig.
• Sjekk apparatet og tilbehørsdeler for transportskader.
• Hvis det er mulig, bør du bevare emballasjen til garantiperioden er over.

OBS

Apparatet og emballasjemateriale er ikke et leketøy! Barn skal ikke leke med plastposer, folier og smådeler! Det er fare for svelging og kvelning!

5. Tiltenkt bruk

Vær alltid oppmerksom på den tiltenkte bruken av universal-maskinunderstellet.

Alle vanlige kappsager, kapp-gjæringssager samt kapp-, trekk- og gjæringssager fra Scheppach kan monteres på det universale maskinunderstellet. Vi overtar intet ansvar for apparater fra andre produsenter.

Universal-maskinunderstellet brukes i tillegg som arbeidsstykkeholder ved arbeider med kappsager, bordsirkelsager og lignende el-verktøy.

Den maksimale arbeidsstykkelengden er 3 m.

For å unngå at lengre arbeidsstykker ev. vipper, må det eventuelt brukes ekstra arbeidsstykkestøtter (f.eks. en vogntralle).

Obs: Pass på at arbeidsstykkeholderen er sikret og ikke vipper!

Universal-maskinunderstellet skal ikke brukes som stillas eller stige. Før bruk må du sjekke at alle håndtak, muttere og skruer er trukket til. Den maksimale bærelasten er 250 kg. Forsikre deg om at universal-maskinunderstellet står på et jevnt, fast og stabilt underlag.

Enhver bruk utover dette gjelder som ikke tiltenkt bruk. Produsenten er ikke ansvarlig for skader som resulterer av dette, risikoen ligger kun hos brukeren.

Vennligst merk at våre apparater forskriftsmessig sett ikke ble konstruert for bruk innen handel, håndverk og industri. Vi påtar oss intet garantiansvar dersom apparatet benyttes innen handel, håndverk eller industri, eller ved likestilte aktiviteter.

6. Sikkerhetsinstruksjoner

• Universal-maskinunderstellet skal kun brukes i forbindelse med egnet el-verktøy!
• Kontroller universal-maskinunderstellet for skader før hver bruk. El-verktøy skal ikke monteres og drives på skadde støttearmer/traverser.
• El-verktøy må skrus sammen med støttearmer/traverser og sikres på universal-maskinunderstellet!
• Sørg alltid for at universal-maskinunderstellet står stødig när du stiller opp vognen.
• Pass på at du har en naturlig og sikker standposisjonen när du arbeider.
• Universal-maskinunderstellet skal ikke overbelastes! Universal-maskinunderstellet skal kun benyttes til formål som det er utformet for.
• Ombygginger, egne forandringer på universal-maskinunderstellet samt bruk av deler som ikke er godkjent er forbudt.
• Alle deler til universal-maskinunderstellet, spesielt sikkerhetsinnretningene, må være riktig montert, for å sikre feilfri drift.

- Hold barn unna universal-maskinunderstellet. Anordningen skal oppbevares sikret mot uvedkommen-de personer og barn.

⚠ Obs!

Ved bruk av el-verktøy, i forbindelse med universal-maskinunderstellet, må du for beskyttelse mot elektriske støt, personskader og brannfare følge de aktuelle sikkerhetstiltakene som gjelder maskinen.

Les alle henvisninger som gjelder el-verktøyet, som du vil montere og drive, før du tar el-verktøyet i bruk.

I tillegg må du ta hensyn til sikkerhetsinstruksjonene som gjelder det monterte el-verktøyet.

Ta godt vare på disse sikkerhetsinstruksjonene.

Følg alle sikkerhetsinstruksjoner. Hvis du ikke følger sikkerhetsinstruksjonene, setter du deg selv og andre i fare.

7. Tekniske data

Dimensjoner (L x B x H)

1160-2000 x 632 x 900-1000 mm

Last 250 kg

Vekt 13,3 kg

8. Rengjøring

▲ Obs!

Slå av det monterte el-verktøyet og trekk ut strømpluggen før alle rengjørings- og vedlikeholdsarbeider! Fare for personskader!

• Hold universal-maskinunderstellet mest mulig fritt for støv og smuss. Tørk av universal-maskinunderstellet med en ren klut eller blås ut av det med tryk- kluft med lavt trykk.
• Vi anbefaler at du rengjør universal-maskinunderstellet direkte etter hver bruk.
• Rengjør anordningen regelmessig med en fuktig klut og litt flytende såpe. Ikke bruk rengjørings- eller løsningsmidler. Disse kan angripe plastdelene til universal-maskinunderstellet.

9. Vedlikehold

Generelle vedlikeholdstiltak

• Vi anbefaler at du rengjør apparatet direkte etter hver bruk.
• Rengjør apparatet regelmessig med en fuktig klut og litt flytende såpe. Ikke bruk rengjørings- eller løsningsmidler. Disse kan angripe plastdelene til apparatet. Pass på at det ikke kan komme vann inn i maskinen.

Serviceinformasjon

Du må passe på, at følgende deler til dette produktet underligger en bruksavhengig eller naturlig slitasje hhv. følgende deler er nødvendige som forbruksmaterialer. Slitedeler*: Spennkjever

Lagre apparatet og tilbehøret på et mørkt, tørt og frostfritt sted som er utilgjengelig for barn. Den optimale lagertemperaturen ligger mellom 5 og 30 °C.

11. Kassering og gjenvinning

Åpenbare mangler skal meldes innen 8 dager etter at varen er mottatt, ellers taper kunden samtlige krav pga slik mangel. Vi gir garanti for at våre maskiner ved riktig behandling under den rettslige garantitidens varighet, fra overlevering, på den måten at vi erstatter kostnadsfritt hver maskindel, som innen denne tiden påviselig er ubrukbar som følge av material- eller produksjonsfeil. For deler som vi ikke produserer selv, yter vi garanti kun i den utstrekning som garantikrav mot underleverandør tilkommer oss. Kjøperen bærer kostnadene ved montering av nye deler. Endrings- og verditapskrav og øvrige skadeerstatningskrav er utelukkede.
