UMF2000 - Universellt stöd för maskinverktyg SCHEPPACH - Gratis bruksanvisning och manual

Produkttyp	Universalstativ för verktygsmaskin
Märke	Scheppach
Modell	UMF2000
Mått (L x B x H)	1160-2000 mm x 632 mm x 900-1000 mm
Maximal lastkapacitet	250 kg
Vikt	13,3 kg
Material	Stål (uppskattning)
Ändamålsenlig användning	Geringssågar, cirkelsågar, andra elverktyg med monteringshål
Maximal arbetsstyckeslängd	3 m
Huvudfunktioner	Stabilt stöd för verktygsmaskin, arbetsbord för arbetsstycken
Inställningar	Justerbar höjd och längd med vred
Medföljande delar	Stödben, 4 längdjusteringsvred, 2 höjdvred, 2 arbetsstyckeshållare, 2 såghållare, fästelement, bruksanvisning
Rengöring	Fuktig trasa och svart såpa, inga lösningsmedel eller aggressiva rengöringsmedel
Underhåll	Kontrollera skicket före varje användning, dra åt fästelement
Säkerhet	Stå inte på stativet, överskrid inte maxlasten, använd på stabilt underlag, följ anvisningarna för det monterade verktyget
Slitdelar	Spännbackar (ingår ej)
Förvaringstemperatur	5 °C till 30 °C, torrt och frostfritt utrymme

Vanliga frågor - UMF2000 SCHEPPACH

Vilka verktyg kan monteras på universalstativet UMF2000?

Stativet är avsett för alla vanliga geringssågar, kap- och geringssågar, radiella sågar från märket Scheppach. Verktyg från andra tillverkare kan användas om de har lämpliga monteringshål. Det är viktigt att skruva fast elverktyget ordentligt före användning.

Vad är den maximala lastkapaciteten för UMF2000?

Maxlasten är 250 kg. Överskrid aldrig denna gräns och se till att stativet står på en plan, stabil och fast yta.

Hur justerar man höjd och längd på stativet UMF2000?

Använd höjd- och längdjusteringsvred. Låsspakarna låser positionen efter inställning. Dra åt alla vred ordentligt före användning.

Vilka säkerhetsanvisningar måste följas?

Läs hela bruksanvisningen före användning. Stå aldrig på stativet, överskrid inte maxhöjd eller maxlast, kontrollera att det inte finns skador före varje användning och följ säkerhetsanvisningarna för det monterade elverktyget.

Hur underhåller och rengör man universalstativet?

Koppla bort det monterade verktyget före rengöring. Använd en fuktig trasa med lite svart såpa. Använd inte aggressiva rengöringsmedel eller lösningsmedel som kan skada plastdelarna.

Vilka tillbehör medföljer UMF2000?

Leveransen innehåller: 1 stödben, 4 längdjusteringsvred, 2 höjdjusteringsvred, 2 arbetsstyckeshållare, 2 såghållare, 4 bultar + muttrar + brickor och en bruksanvisning.

Kan stativet användas med verktyg från andra märken?

Ja, förutsatt att verktyget har kompatibla monteringshål. Scheppach tar dock inget ansvar för apparater från andra tillverkare. Kontrollera passformen före användning.

Vilken är den maximala arbetsstyckeslängden?

Den maximala arbetsstyckeslängden är 3 meter. För längre arbetsstycken, använd extra stöd (t.ex. rullbock) för att undvika tippning.

Hur förvarar man universalstativet UMF2000?

Förvara det på en mörk, torr och frostfri plats, utom räckhåll för barn. Den ideala temperaturen är mellan 5 °C och 30 °C.

Var hittar man reservdelar till UMF2000?

Slitdelar som spännbackar finns hos Scheppachs servicecenter. Skanna QR-koden på startsidan för mer information.

BRUKSANVISNING UMF2000 SCHEPPACH

Förklaring av symbolerna på apparaten

	Läs och följ anvisningarna i bruksanvisningen innan du börjar använda maskinen!
	Uppstigning förbjuden!
	Överskrid inte total höjd!
	Överskrid inte maximal lastförmåga!

Innehållsförteckning: Sida:

1. Inledning 87

2. Apparatbeskrivning (bild 1 - 2) 87

3. Leveransomfång 87

4. Packa upp 87

5. Avsedd användning 87

6. Säkerhetsanvisningar 88

7. Tekniska specifikationer 88

8. Rengöring 88

9. Underhåll....88

10. Lagring....89

11. Avfallshantering och återvinning 89

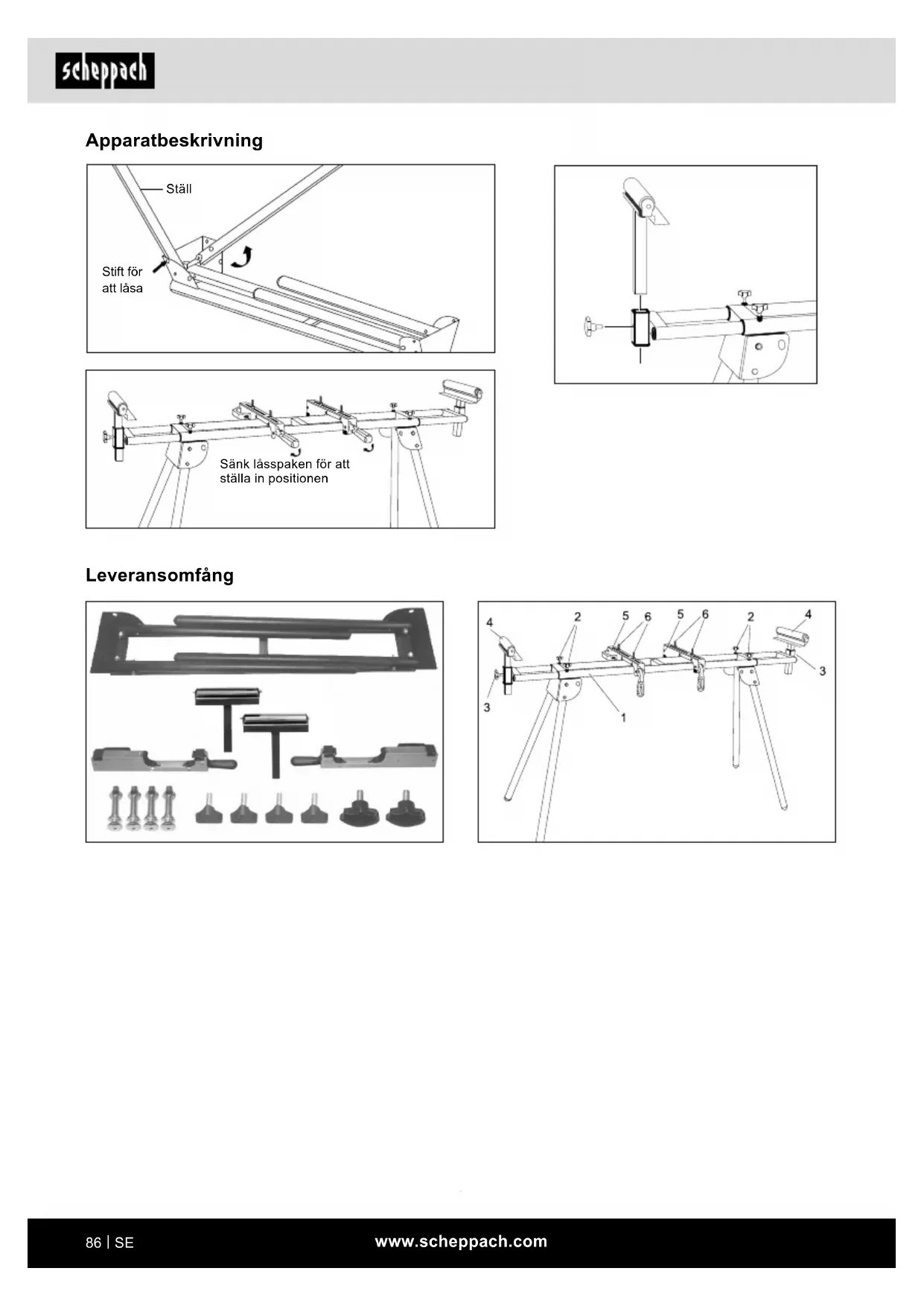

Apparatbeskrivning

Ställ Stift för att låsa

Sänk lässpaken för att ställa in positionen

Leveransomfång

Vi hoppas att du får mycket glädje och nytta av din nya maskin.

Anmärkning:

Tillverkaren av denna apparat ansvarar enligt gällande produktansvar inte för skador som kan uppstå på denna apparat eller genom denna apparat, vid:

• Vid felaktig hantering.
- Om bruksanvisningen inte följs.
- Vid reparationer genom utomstående, icke auktoriserade personer.
- Vid byte och montering av reservdelar som inte är original.
- Vid icke avsedd användning.

Beakta följande:

Läs hela texten i bruksanvisningen innan montering och idrifttagning.

Denna instruktionsmanual hjälper dig lära känna apparaten och hur den bäst kan användas på avsett sätt. Instruktionsmanualen innehåller viktiga anvisningar om hur du arbetar säkert, fackmannamässigt och ekonomiskt med apparaten. Den informerar om hur du undviker faror, håller nere reparationskostnader och stilleståndstider samt hur du ökar apparatens tillförlitlighet och livslängd.

Utöver denna instruktionsmanuals säkerhetsbestämmelser måste även föreskrifterna beaktas som gäller apparatens användning i ditt land.

Bevara denna instruktionsmanual vid apparaten, i en plastficka som skyddar den mot smuts och fukt. Bruksanvisningen måste läsas och följas av all operatörspersonal innan arbetet påbörjas.

Endast personer som utbildats i apparatens användning, och som informerats om riskerna som finns, får arbeta med apparaten. Minsta ålder måste beaktas.

Förutom säkerhetsanvisningarna i denna bruksanvisning och de landsspecifika föreskrifterna, måste man också beakta allmänna regler för drift av identiska maskiner.

Vi tar inget ansvar för olyckor eller skador som orsakats av underlåtenhet att följa bruksanvisningen och säkerhetsinstruktionerna.

2. Apparatbeskrivning (bild 1 - 2)

1. Underrede
2. Ratt för längdinställning
3. Ratt för höjdinställning
4. Stöd för arbetsstycken
5. Stosar
6. Bultar + muttrar + brickor*

3. Leveransomfång

1x Underrede
4x Ratt för längdinställning
2x Ratt för höjdinställning
2x Stöd för arbetsstycken
2x Stosar
4x Bultar + muttrar + brickor*
1x bruksanvisning

* De medföljande skruvarna till maskinens fastsättning på det universella underredet passar till ett stort antal maskiner. Det kan dock hända att de inte passar till din maskin. I så fall måste du själv köpa lämpliga skruvar.

4. Packa upp

• Öppna förpackningen och ta ut enheten försiktigt.
• Ta bort förpackningsmaterialet, förpacknings-/ och transportsäkringar (om det finns).
• Kontrollera att leveransomfånget är fullständigt.
• Kontrollera enheten och tillbehör för transportskador.
• Om möjligt, ha kvar förpackningen fram till utgången av garantiperioden.

OBSERVERA

Maskinen och förpackningsmaterialet är inga leksaker! Barn får inte leka med plastpåsar, folie och smådelar! Risk för kvävning eller andra skador!

5. Avsedd användning

Följ avsedd användning för den universella maskinramen. På universal-maskinunderredet går det att montera alla vanliga kapsågar, kap- och geringssågar samt kap-, drag- och geringssågar från företaget Scheppach. Vi lämnar ingen garanti för apparater från andra tillverkare. Elverktyg utan passande fästhål får inte monteras på eller användas tillsammans med den universella maskinramen.

Elverktyg måste skruvas fast ordentligt i den universella maskinramen.

Den universella maskinramen fungerar dessutom so stöd för arbetsstycket vid arbete med vändbara sågar, kontursågar, bordcirkelsågar och andra elverktyg.

Maximal verktygslängd är 3 m.

För att undvika att långa arbetsstycken välter ska extra arbetsstyckstöd (t.ex. rullbord) användas.

Obs: Se till att arbetsstyckshållaren står säkert och inte kan välta!

Använd inte den universella maskinramen som ställning eller stege. Säkerställ att alla handtag, muttrar och skruvar är åtdragna innan användning. Maximal bärlast är 250 kg. Säkerställ att den universella maskinramen står på ett jämnt, fast och stabilt underlag.

Annan användning är felaktig. Tillverkaren ansvarar inte för skador som i så fall uppstår och användaren ansvarar ensam för risken.

Observera att våra maskiner inte är konstruerade för kommersiell, hantverksmässig eller industriell användning. Vi lämnar ingen garanti när apparaten används i kommersiella eller industriella verksamheter liksom liknande verksamheter.

• Använd den universella maskinramen endast till-sammans med avsedda elverktyg!
• Kontrollera den universella maskinramen för skador före varje användning. Elverktyg får inte monteras på och användas med skadade stödarmar/tvärbalkar.
• Elverktyg ska skruvas ihop med stödarmar/tvärbalkar och säkras på den universella maskinramen!
• Säkerställ alltid vid uppställning att det universella maskinunderredet står stabilt.
• Säkerställ alltid att den universella maskinramen står i en naturlig och säker position när den ska användas.
• Överbelasta inte den universella maskinramen! Använd endast den universella maskinramen för avsedda arbetsuppgifter.
• Förändring och manipulation av den universella maskinramen samt användning av icke tillåtna delar är förbjudet.
• Samtliga delar till den universella maskinramen, i synnerhet säkerhetsanordningar, skall monteras korrekt för problemfri drift.
• Håll barn borta från den universella maskinramen. Håll anordningen säker från obehöriga personer och barn.

⚠ Observera!

Vid användning av elverktyg med den universella ma- skinramen, följ gällande försiktighetsåtgärder för att skydda mot elektrisk stöt, skaderisk och brandfara på maskinen.

Läs all information om elverktyg som ska monteras och användas innan användning.

Följ säkerhetsinformation till monterade elektriska anordningar.

Förvara dessa säkerhetsanvisningar säkert.

Följ alla säkerhetsinformation. Om säkerhetsinformationen inte följs utsätter du dig själv och andra för fara.

7. Tekniska specifikationer

Mått (LxBxH) 1160-2000 x 632 x 900-1000 mm

Nyttolast 250 kg

Vikt 13,3 kg

8. Rengöring

⚠ Observera!

Dra ut kontakten till elanordningen före alla slags ren-görings- och underhållsarbeten! Skaderisk!

• Se till att den universella maskinramen är så fri från damm och smuts som möjligt. Torka av den universella maskinramen med en ren trasa, eller blås ren den med tryckluft med lågt tryck.
• Vi rekommenderar att den universella maskinramen rengörs direkt efter varje användning.
• Rengör anordningen regelbundet med en fuktig trasa och lite såpa. Använd inte rengörings- eller lösningsmedel, eftersom dessa kan angripa plastdelar hos den universella maskinramen.

9. Underhåll

Allmänna underhållsåtgärder

• Vi rekommenderar att maskinen rengörs direkt efter varje användning.
• Rengör maskinen regelbundet med en fuktig trasa och lite såpa. Använd inga rengörings- eller lösningsmedel. De skulle kunna angripa enhetens plastdelar. Se till att det inte tränger in vatten i maskinen.

Serviceinformation

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial.

Slitagedelar*: Spännbackar

* ingår inte tvunget i leveransomfattningen!

Du kan få reservdelar och tillbehör från vårt servicecenter. För att göra detta, skanna QR-koden på förstasidan.

10. Lagring

Lagra apparaten och dess tillbehör på en mörk, torr och frostfri plats som inte är tillgänglig för barn. Den optimala lagertemperaturen ligger mellan 5 och 30 °C

11. Avfallshantering och återvinning

Anvisningar beträffande förpackningen

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar miljövänligt.

Forklaring av symbolene på apparatet

Med denna maskin följer en 24 månaders garanti. Garantin täcker endast material- och konstruktionsfel. Defekta delar ersätts utan omkostningar, men kunden står för installationen. Vår garanti täcker endast orginal-delar. Anspråk på garanti öreligger inte för: garantin täcker ej, transportskador, skador orsakade av felaktig behandling och då skötselföreskrifter inte beaktats. Vidare kan garantikrav endast ställas för maskiner som inte har reparerats av tredje part.
