UMF2000 - Suporte universal para máquina-ferramenta SCHEPPACH - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho UMF2000 SCHEPPACH em formato PDF.
| Tipo de produto | Suporte universal para máquina-ferramenta |
| Marca | Scheppach |
| Modelo | UMF2000 |
| Dimensões (C x L x A) | 1160-2000 mm x 632 mm x 900-1000 mm |
| Capacidade de carga máxima | 250 kg |
| Peso | 13,3 kg |
| Material | Aço (estimativa) |
| Utilização conforme | Serras de esquadria, serras circulares, outras ferramentas elétricas com furos de fixação |
| Comprimento máximo das peças | 3 m |
| Funções principais | Suporte estável para máquina-ferramenta, bancada para peças a usinar |
| Ajustes | Altura e comprimento ajustáveis por meio de manoplas |
| Itens fornecidos | Pé de apoio, 4 manoplas de ajuste de comprimento, 2 manoplas de altura, 2 suportes de peça, 2 suportes de serra, fixações, manual |
| Limpeza | Pano úmido e sabão negro, sem solventes ou detergentes agressivos |
| Manutenção | Verificar o estado antes de cada utilização, apertar as fixações |
| Segurança | Não subir no suporte, não exceder a carga máxima, usar em piso estável, respeitar as instruções da ferramenta montada |
| Peças de desgaste | Mordentes de aperto (não fornecidos) |
| Temperatura de armazenamento | 5 °C a 30 °C, local seco e livre de gelo |
Perguntas frequentes - UMF2000 SCHEPPACH
Perguntas dos utilizadores sobre UMF2000 SCHEPPACH
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Suporte universal para máquina-ferramenta em formato PDF gratuitamente! Encontre o seu manual UMF2000 - SCHEPPACH e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. UMF2000 da marca SCHEPPACH.
MANUAL DE UTILIZADOR UMF2000 SCHEPPACH

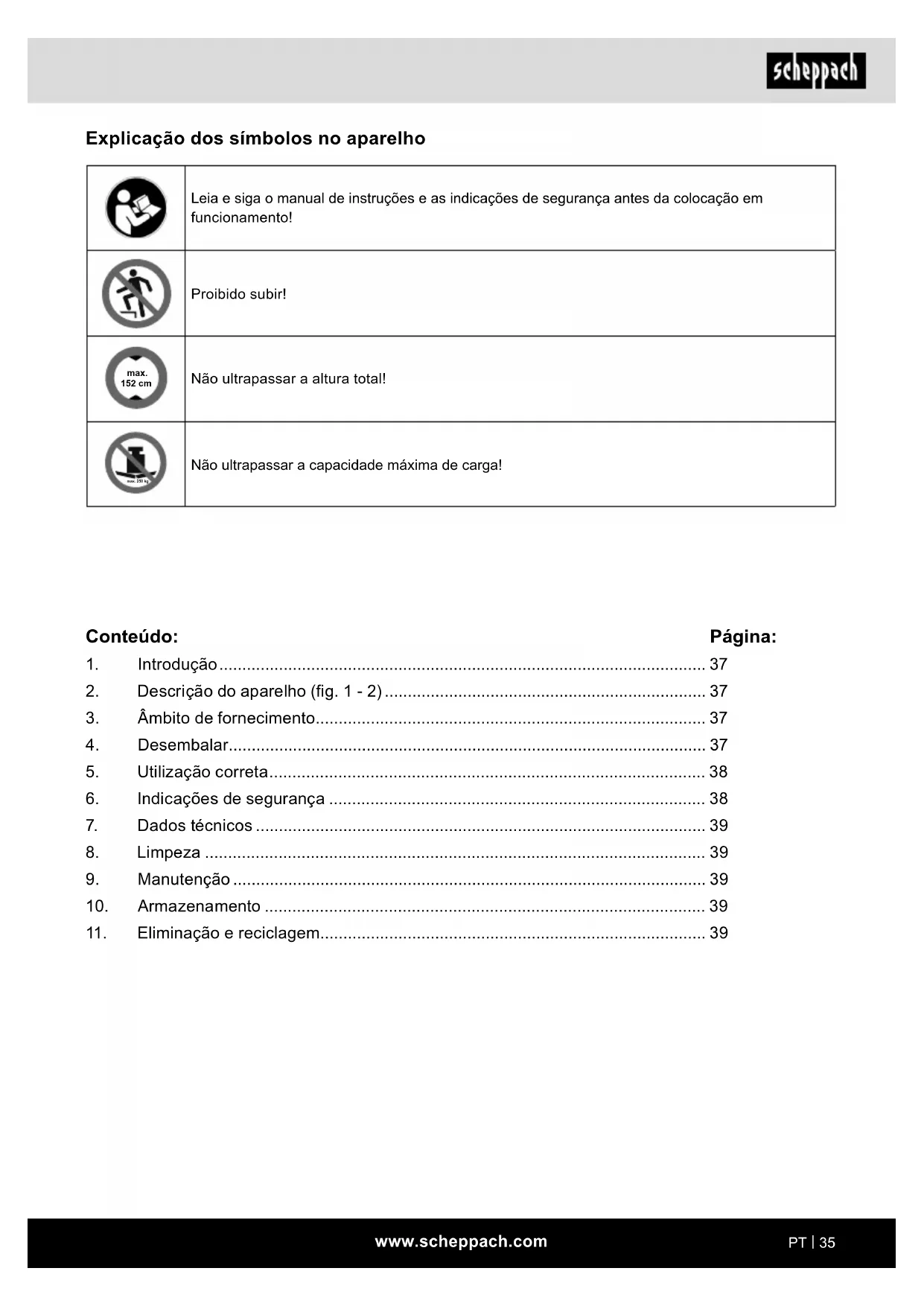

Explicação dos símbolos no aparelho
 | Leia e siga o manual de instruções e as indicações de segurança antes da colocação em funcionamento! |
 | Proibido subir! |
 | Não ultrapassar a altura total! |
 | Não ultrapassar a capacidade máxima de carga! |
Conteúdo:
Página:
- Introdução....37
- Descrição do aparelho (fig. 1 - 2)....37
- Âmbito de fornecimento.... 37
- Desembalar....37
- Utilização correta.... 38
- Indicações de segurança 38
- Dados técnicos 39
- Limpeza 39
- Manutenção 39
- Armazenamento 39
- Eliminação e reciclagem....39
Descrição do aparelho
Desejamos-lhe muita satisfação e sucesso ao trabalhar com o seu novo aparelho.
Nota:
De acordo com a legislação vigente relativa à responsabilidade pelos produtos, o fabricante deste aparelho não é responsável por danos que ocorram nele ou através dele nas seguintes situações:
- manuseio incorreto,
- Incumprimento do manual de instruções,
- reparações efetuadas por técnicos terceiros não autorizados,
- montagem e substituição de peças sobresselentes que não sejam de origem,
- utilização incorreta,
Tenha em atenção:
Antes da montagem e da colocação em funcionamento, leia a totalidade do texto do manual de instruções.
Este manual de instruções deverá facilitar-lhe a familiarização com o aparelho e com as suas possibilidades de utilização corretas.
O manual de instruções contém indicações importantes de como trabalhar com o aparelho de modo seguro, correto e económico e de como evitar perigos, poupar em custos de reparação, reduzir períodos de paragem e aumentar a fiabilidade e vida útil do aparelho.
Para além dos regulamentos de segurança deste manual de instruções, deverá cumprir sempre as diretivas respeitantes à operação do aparelho vigentes no seu país.
Guarde o manual de instruções num invólucro de plástico, protegido da sujidade e da umidade, junto ao aparelho. O manual deve ser lido e seguido por todo e qualquer pessoal operador antes do início dos trabalhos.
Só devem trabalhar no aparelho pessoas que tenham sido instruídas acerca da utilização do aparelho e dos perigos associados. Deve ser respeitada a idade mínima exigida.
Para além das indicações de segurança incluídas neste manual de instruções e dos regulamentos especiais do seu país, devem ser cumpridas as regras técnicas geralmente reconhecidas para a operação de máquinas idênticas.
Não assumimos qualquer responsabilidade por acidentes ou danos que advenham do não cumprimento deste manual de instruções e das indicações de segurança.
2. Descrição do aparelho (fig. 1 - 2)
- Estrutura inferior
- Roda de ajuste para o ajuste do comprimento
- Roda de ajuste para o ajuste da altura
- Base para peças
- Apoios
- Cavilhas, porcas, anilhas*

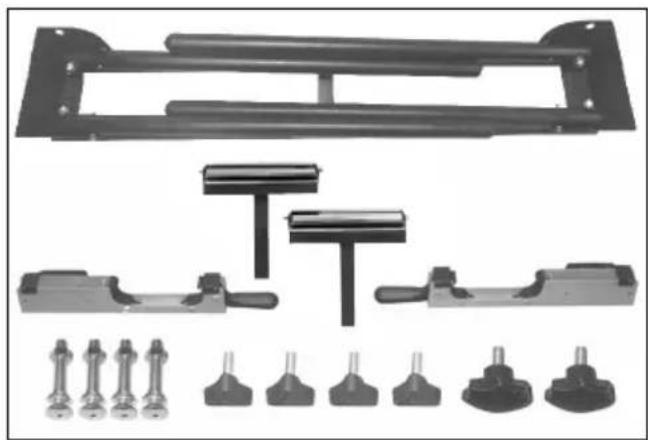

3. Âmbito de fornecimento
1 estrutura inferior
4 rodas de ajuste para o ajuste do comprimento
2 rodas de ajuste para o ajuste da altura
2 bases para peças
2 apoios
4 cavilhas, porcas, anilhas*
1x manual de instruções
* Os parafusos fornecidos para a fixação da máquina à estrutura inferior universal são adequados a uma grande quantidade de máquinas. É no entanto possível que eles não sejam adequados à sua máquina. Neste caso, deve comprar você mesmo os parafusos correspondentes.
4. Desembalar
- Abra a embalagem e retire cuidadosamente o aparelho.
- Remova o material de embalamento, assim como as fixações de embalamento/transporte (se presentes).
- Verifique se o âmbito de fornecimento está completo.
- Inspezione o aparelho e os acessórios quanto a danos de transporte.
- Guarde a embalagem até ao fim do período de garantia, se possível.
ATENÇÃO
O aparelho e o material de embalamento não são brinquedos! Crianças não deverão brincar com sacos de plástico, películas e peças pequenas! Risco de ingestão e asfixia!
5. Utilização correta
Tenha sempre em consideração a utilização correta da sua estrutura base universal para máquinas.
Na estrutura inferior da máquina universal podem ser montadas todas as serras de esquadria, serras de esquadria e angulares e serras de esquadria, de traçar e angulares comuns da Scheppach. Não assumimos qualquer garantia por aparelhos de outros fabricantes. As ferramentas elétricas sem orifícios de fixação adequados não devem ser montadas na estrutura base universal para máquinas e não devem ser operadas juntamente com esta.
As ferramentas elétricas devem ser aparafusadas de modo fixo à estrutura base universal para máquinas. Além disso, a estrutura base universal para máquinas funciona como apoio de peça nos trabalhos com serras de esquadria, serras circulares de bancada, entre outras ferramentas elétricas.
O comprimento máximo da peça é de 3 m.
Para evitar uma eventual queda de peças mais compridas devem ser usados, se necessário, suportes adicionais para peças (p. ex. suporte de cilindros).
Atenção: Garanta uma base de peça segura e que não caia!
Não use a estrutura base universal para máquinas como andaime ou escada. Certifique-se de que todas as pegas, porcas e parafusos estão apertados antes da utilização. A capacidade máxima de carga é de 250 kg. Certifique-se de que a estrutura base universal para máquinas está sobre uma base plana, fixa e estável.
Qualquer outra utilização é considerada incorreta. O fabricante não se responsabiliza pelos danos daí decorrentes; o risco é exclusivamente do utilizador.
Tenha em atenção que os nossos aparelhos não foram desenvolvidos para utilização em ambientes comerciais, artesanais ou industriais. Não assumimos qualquer garantia, se o aparelho for utilizado em ambientes comerciais, artesanais, industriais ou equivalentes.
6. Indicações de segurança
- Use a estrutura base universal para máquinas apenas juntamente com ferramentas elétricas apropriadas!
- Antes de cada utilização verifique a estrutura base universal para máquinas quanto a danos. As ferramentas elétricas não devem ser montadas e operadas em braços de apoio/travessas danificados.
- As ferramentas elétricas devem ser aparafusadas com os braços de apoio/as travessas e fixas na estrutura base universal para máquinas!
- Durante a montagem garanta sempre um posicionamento seguro da estrutura base universal para máquinas.
- Ao trabalhar mantenha sempre uma posição vertical natural e segura.
- Não sobrecarregue a estrutura base universal para máquinas! Use a estrutura base universal para máquinas apenas para os fins para os quais foi projetada.
- Estão proibidas adaptações, alterações arbitrárias na estrutura base universal para máquinas, assim como a utilização de peças não permitidas.
- Todas as peças da estrutura base universal para máquinas, em particular os dispositivos de segurança, devem estar corretamente montadas, para garantir um funcionamento perfeito.
- As crianças devem ser mantidas afastadas da estrutura inferior da máquina universal. Guarde o dispositivo em lugar seguro, afastado de pessoas não autorizadas e de crianças.
⚠️ Atenção!
Ao usar ferramentas elétricas juntamente com a estrutura base universal para máquinas devem ser consideradas as respetivas medidas de segurança referentes à máquina de modo a proteger contra choque elétrico, risco de ferimentos e de incêndio.
Leia todas as advertências da ferramenta elétrica, que pretende montar e operar, antes de usar a mesma.
Também devem ser tidas em atenção as indicações de segurança do equipamento elétrico montado.
Mantenha estas indicações de segurança em local seguro.
Respeite todas as indicações de segurança. Caso desrespeite as indicações de segurança coloca a sua segurança e de terceiros em risco.
7. Dados técnicos
Dimensões (C x L x A) 1160-2000 x 632 x 900-1000 mm
Capacidade de carga 250 kg
Peso 13.3 kg
8. Limpeza
⚠ Atenção!
O equipamento elétrico montado deve ser desativado e desligado da tomada antes de quaisquer trabalhos de limpeza e de manutenção! perigo de ferimentos!
- Mantenha a estrutura base universal para máquinas tão livre de poeira e sujidade quanto possível. Limpe a estrutura base universal para máquinas com um pano limpo ou insufle-o com ar comprimido sob baixa pressão.
- Recomendamos a limpeza da estrutura base universal para máquinas imediatamente após cada utilização.
- Limpe o dispositivo regularmente com um pano hú-mido e sabão suave. Não utilize produtos de limpeza ou solventes; estes poderão ser agressivos para com as peças de plástico da estrutura base universal para máquina.
9. Manutenção
Medidas gerais de manutenção
- Recomendamos a limpeza do aparelho imediatamente após cada utilização.
- Limpe o aparelho regularmente com um pano húmi-do e sabão suave. Não utilize produtos de limpeza ou solventes; estes poderão ser agressivos para com as peças de plástico do aparelho. Certifique-se de que não penetra água no interior do aparelho.
Informações de assistência
Deve-se ter em conta que as seguintes peças deste produto estão sujeitas a um desgaste consoante a utilização ou natural ou que as seguintes peças são necessárias como consumíveis.
Peças de desgaste*: mordentes
* Nem sempre incluído no âmbito de fornecimento!
Entre em contacto com o nosso centro de assistência para obter peças sobresselentes e acessórios. Para isso, utilize o código QR na capa.
10. Armazenamento
Armazene o aparelho e os seus acessórios num local escuro, seco, ao abrigo de temperaturas negativas e fora do alcance das crianças. A temperatura ideal de armazenagem situa-se entre 5 a 30 °C.
11. Eliminação e reciclagem
Notas relativas à embalagem
Os materiais de embalagem são recicláveis. Elimine as embalagens de modo ecológico.
Para este aparelho concedemos garantia de 24 meses. A garantia cobre exclusivamente defeitos de matérial ou de fabricação. Peças avariadas são substituidas gratuitamente, cabe ao cliente efetuar a substituição. Assumimos a garantia unicamente de peças genuinas. Não há direito à garantia no caso de: peças de desgaste, danos de transporte, danos causados pelo manejo indevido ou pela desatenção as instruções de serviço, falhas da instalação elétrica por inobservança das normas relativas á electricidade. Além disso, a garantia só poderá ser reinvidicada para aparelhos que não tenham sido convertados por lerceiros. O cartão de garantia só vale em conexão com a fatura.
