UMF2000 - Univerzalna podpora za strojna orodja SCHEPPACH - Brezplačna navodila za uporabo

Vrsta izdelka	Univerzalno stojalo za strojno orodje
Znamka	Scheppach
Model	UMF2000
Dimenzije (D x Š x V)	1160-2000 mm x 632 mm x 900-1000 mm
Maksimalna nosilnost	250 kg
Teža	13,3 kg
Material	Jeklo (ocena)
Namenska uporaba	Krožne žage, kotne žage, druga električna orodja z montažnimi luknjami
Maksimalna dolžina obdelovancev	3 m
Glavne funkcije	Stabilno stojalo za strojno orodje, pomožna miza za obdelovance
Nastavitve	Nastavljiva višina in dolžina z vrtljivimi gumbi
Vsebina kompleta	Podnožje, 4 vrtljivi gumbi za nastavitev dolžine, 2 vrtljiva gumba za višino, 2 podpori za obdelovanec, 2 podpori za žago, pritrdilni elementi, navodila
Čiščenje	Vlažna krpa in črno milo, brez topil ali agresivnih čistil
Vzdrževanje	Pred vsako uporabo preverite stanje, zategnite pritrdilne elemente
Varnost	Ne stopite na stojalo, ne prekoračite maksimalne obremenitve, uporabljajte na stabilnih tleh, upoštevajte navodila nameščenega orodja
Potrošni deli	Vpenjalne čeljusti (niso priložene)
Temperatura skladiščenja	5 °C do 30 °C, suho mesto brez zmrzali

Pogosto zastavljena vprašanja - UMF2000 SCHEPPACH

Katera orodja je mogoče namestiti na univerzalno stojalo UMF2000?

Stojalo je zasnovano za vse običajne kotne žage, kotne žage s poševnim rezom, radijske kotne žage znamke Scheppach. Orodja drugih proizvajalcev je mogoče uporabiti, če imajo ustrezne montažne luknje. Pred zagonom je nujno, da električno orodje trdno privijete.

Kakšna je maksimalna nosilnost UMF2000?

Maksimalna obremenitev je 250 kg. Nikoli ne prekoračite te meje in zagotovite, da je stojalo postavljeno na ravno, stabilno in trdno podlago.

Kako nastaviti višino in dolžino stojala UMF2000?

Uporabite vrtljive gumbe za nastavitev višine in dolžine. Zaporne ročice omogočajo zaklepanje položaja po opravljeni nastavitvi. Pred uporabo pravilno zategnite vse vrtljive gumbe.

Kakšna varnostna navodila je treba upoštevati?

Pred uporabo preberite celotna navodila. Nikoli ne stopite na stojalo, ne prekoračite največje višine ali obremenitve, pred vsako uporabo preverite, ali ni poškodb, in upoštevajte varnostna navodila nameščenega električnega orodja.

Kako vzdrževati in čistiti univerzalno stojalo?

Pred čiščenjem izključite nameščeno orodje. Uporabite vlažno krpo z malo črnega mila. Ne uporabljajte agresivnih čistil ali topil, ki bi lahko poškodovala plastične dele.

Kakšna dodatna oprema je priložena UMF2000?

Vsebina kompleta vključuje: 1 podnožje, 4 vrtljive gumbe za nastavitev dolžine, 2 vrtljiva gumba za nastavitev višine, 2 podpori za obdelovanec, 2 podpori za žago, 4 vijake + matice + podložke in navodila za uporabo.

Ali je stojalo mogoče uporabljati z orodji drugih znamk?

Da, pod pogojem, da ima orodje združljive montažne luknje. Vendar Scheppach ne prevzema nobene garancije za naprave drugih proizvajalcev. Pred uporabo preverite ujemanje.

Kakšna je maksimalna dolžina obdelovancev?

Maksimalna dolžina obdelovancev je 3 metre. Za daljše obdelovance uporabite dodatne podpore (npr. rolo mizo), da preprečite prevrnitev.

Kako shraniti univerzalno stojalo UMF2000?

Shranjujte ga v temnem, suhem prostoru brez zmrzali, izven dosega otrok. Idealna temperatura je med 5 °C in 30 °C.

Kje najti rezervne dele za UMF2000?

Potrošni deli, kot so vpenjalne čeljusti, so na voljo pri servisnem centru Scheppach. Skenirajte QR kodo na domači strani za več informacij.

NAVODILA ZA UPORABO UMF2000 SCHEPPACH

Obrazložitev simbolov na napravi

	Pred zagonom preberite navodila za uporabo in varnostne napotke ter jih upoštevajte!
	Vzpenjanje prepovedano!
	Ne prekoračite skupne višine!
	Ne prekoračite največje obremenitve!

Kazalo:

Stran:

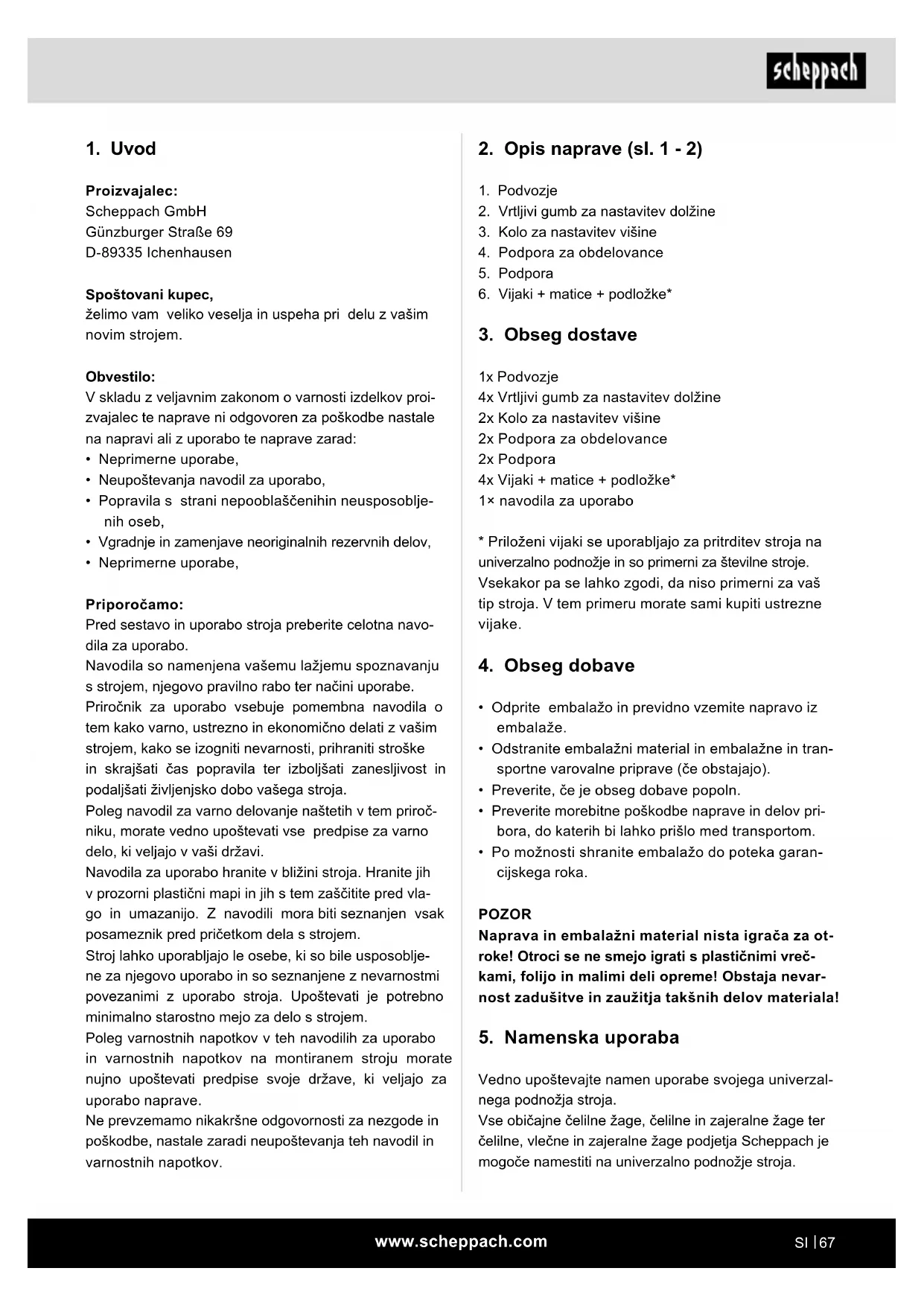

1. Uvod....67

2. Opis naprave (sl. 1 - 2)....67

3. Obseg dostave 67

4. Obseg dobave....67

5. Namenska uporaba 67

6. Varnostni napotki 68

7. Tehnični podatki....68

8. Čiščenje 68

9. Vzdrževanje 69

10. Skladiščenje....69

11. Odlaganje med odpadke in reciklaža 69

Opis naprave

stojalo Pin za zaklepa- nje

Zmanjšajte zaporni vzvod za nastavitev položaja

Obseg dostave

V skladu z veljavnim zakonom o varnosti izdelkov proizvajalec te naprave ni odgovoren za poškodbe nastale na napravi ali z uporabo te naprave zarad:

• Neprimerne uporabe,
• Neupoštevanja navodil za uporabo,
• Popravila s strani nepooblaščenihin neusposobljenih oseb,
  • Vgradnje in zamenjave neoriginalnih rezervnih delov,
• Neprimerne uporabe,

Priporočamo:

Pred sestavo in uporabo stroja preberite celotna navodila za uporabo.

Navodila so namenjena vašemu lažjemu spoznavanju s strojem, njegovo pravilno rabo ter načini uporabe.

Priročnik za uporabo vsebuje pomembna navodila o tem kako varno, ustrezno in ekonomično delati z vašim strojem, kako se izogniti nevarnosti, prihraniti stroške in skrajšati čas popravila ter izboljšati zanesljivost in podaljšati življenjsko dobo vašega stroja.

Poleg navodil za varno delovanje naštetih v tem priročniku, morate vedno upoštevati vse predpise za varno delo, ki veljajo v vaši državi.

Navodila za uporabo hranite v bližini stroja. Hranite jih v prozorni plastični mapi in jih s tem zaščitite pred vla-go in umazanijo. Z navodili mora biti seznanjen vsak posameznik pred pričetkom dela s strojem.

Stroj lahko uporabljajo le osebe, ki so bile usposoblje- ne za njegovo uporabo in so seznanjene z nevarnostmi povezanimi z uporabo stroja. Upoštevati je potrebno minimalno starostno mejo za delo s strojem.

Poleg varnostnih napotkov v teh navodilih za uporabo in varnostnih napotkov na montiranem stroju morate nujno upoštevati predpise svoje države, ki veljajo za uporabo naprave.

Ne prevzemamo nikakršne odgovornosti za nezgode in poškodbe, nastale zaradi neupoštevanja teh navodil in varnostnih napotkov.

2. Opis naprave (sl. 1 - 2)

1. Podvozje
2. Vrtljivi gumb za nastavitev dolžine
3. Kolo za nastavitev višine
4. Podpora za obdelovance
5. Podpora
6. Vijaki + matice + podložke*

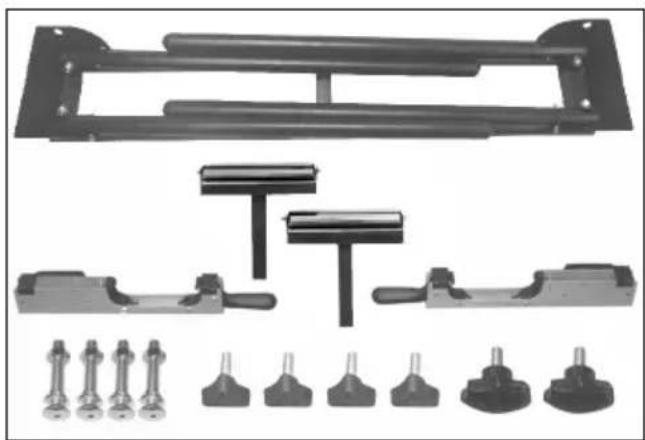

3. Obseg dostave

1x Podvozje
4x Vrtljivi gumb za nastavitev dolžine
2x Kolo za nastavitev višine
2x Podpora za obdelovance
2x Podpora
4x Vijaki + matice + podložke*
1× navodila za uporabo

* Priloženi vijaki se uporabljajo za pritrditev stroja na univerzalno podnožje in so primerni za številne stroje. Vsekakor pa se lahko zgodi, da niso primerni za vaš tip stroja. V tem primeru morate sami kupiti ustrezne vijake.

4. Obseg dobave

• Odprite embalažo in previdno vzemite napravo iz embalaže.
• Odstranite embalažni material in embalažne in transportne varovalne priprave (če obstajajo).
• Preverite, če je obseg dobave popoln.
• Preverite morebitne poškodbe naprave in delov pri- bora, do katerih bi lahko prišlo med transportom.
• Po možnosti shranite embalažo do poteka garancijskega roka.

POZOR

Naprava in embalažni material nista igrača za ot-roke! Otroci se ne smejo igrati s plastičnimi vreč-kami, folijo in malimi deli opreme! Obstaja nevar-nost zadušitve in zaužitja takšnih delov materiala!

5. Namenska uporaba

Vedno upoštevajte namen uporabe svojega univerzal-nega podnožja stroja.

Vse običajne čelilne žage, čelilne in zajeralne žage ter čelilne, vlečne in zajeralne žage podjetja Scheppach je mogoče namestiti na univerzalno podnožje stroja.

Za naprave drugih proizvajalcev ne prevzemamo odgovornosti.

Električna orodja brez prilegajočih pritrdilnih odprtin se ne sme montirati na univerzalno podnožje stroja in se jih ne sme uporabljati v povezavi z univerzalnim podnožjem stroja.

Električna orodja je treba pred zagonom dobro vijačno povezati z univerzalnim podnožjem stroja.

Univerzalno podnožje stroja je poleg tega namenjeno kot podlaga za obdelovance pri delu s čelilnimi žagami, namiznimi krožnimi žagami itd.

Največja dolžina obdelovanca je 3 m.

Da bi se izognili možni prevrnitvi daljših obdelovancev je treba po potrebi uporabiti dodatne podporne elemente za obdelovance (npr. podstavek na kolesih).

Pozor: Poskrbite za varno podlago za obdelovanec, da se ta ne bo prevril!

Univerzalnega podnožja stroja ne uporabljajte kot odra ali lestve. Pred uporabo se prepričajte, da so vsi ročaji, matice in vijaki dobro zategnjeni. Največja nosilnost je 250 kg. Preverite, ali je univerzalno podnožje stroja na ravni, trdni in stabilni podlagi.

Vsaka vrsta uporabe, ki presega opisano, velja za ne-namensko uporabo. Proizvajalec ne daje garancije za poškodbe, ki nastanejo kot posledica take uporabe; tveganje pri takih delih nosi izključno uporabnik.

Prosimo, upoštevajte, da naše naprave namensko niso konstruirane za gospodarsko, obrtno ali industrijsko uporabo. Ne prevzemamo nobene odgovornosti, će napravo uporabljate v gospodarskih, obrtnih ali industrijskih obratih ter enakih dejavnostih.

6. Varnostni napotki

• Univerzalno podnožje stroja uporabljajte samo v po- vezavi z ustreznimi električnimi orodji!
• Pred vsako uporabo preverite, ali je univerzalno podnožje stroja poškodovano. Električnega orodja ne smete namestiti in uporabljati na poškodovanih nosilnih rokah/prečnih nosilcih.
• Električna orodja je treba priviti na nosilne roke/prečne nosilce in jih pritrditi na univerzalno podnožje stroja!
• Pri postavljanju vedno pazite, da bo univerzalno podnožje stroja stalo varno.
• Pri delih vedno pazite na naravno in varno stojišče.

• Ne preobremenite univerzalnega podnožja stroja! Univerzalno podnožje stroja uporabljajte samo za namene, za katere je izdelano.

• Predelave in lastnoročne spremembe na univerzal-nem podnožju stroja ter uporaba nedovoljenih delov so prepovedane.

• Vsi deli univerzalnega podnožja stroja, še posebej varnostne naprave, morajo biti nameščeni pravilno, da je zagotovljeno brezhibno delovanje orodja.
• Otroci se ne smejo približevati univerzelnemu podnožju stroja. Napravo shranjujte na varnem pred nepooblaščenimi osebami in otroci.

⚠ Pozor!

Za zaščito pred električnim udarom, poškodbami in nevarnostjo požara morate pri uporabi električnega orodja v povezavi z univerzalnim podnožjem stroja upoštevati varostne ukrepe, ki veljajo za zadevni stroj.

Pred uporabo tega električnega orodja preberite vse napotke za električno orodje, ki ga želite namestiti in uporabljati.

Poleg tega upoštevajte varnostne napotke, ki veljajo za nameščeno električno napravo.

Te varnostne napotke skrbno shranite.

Upoštevajte vse varnostne napotke. Neupoštevanje varnostnih napotkov ogroža vas in druge.

7. Tehnični podatki

Mere (D x Š x V) 1160-2000 x 632 x 900-1000 mm

Obremenitev 250 kg

Teža 13,3 kg

8. Čiščenje

⚠ Pozor!

Pred vsemi čiščenji in vzdrževalnimi deli morate izklopiti montirano električno napravo in odklopiti njen omrežni vtič! Nevarnost poškodbe!

• Na univerzalnem podnožju stroja mora biti čim manj prahu in umazanije. Univerzalno podnožje stroja zdrgnite s čisto krpo ali pa ga izpihajte s stisnjenim zrakom pod nizkim tlakom.
• Priporočamo, da univerzalno podnožje stroja očistite neposredno po vsaki uporabi.
• Napravo redno čistite z vlažno krpo in malo maza-vega mila. Ne uporabljajte čistil ali topil, ker lahko poškodujejo plastične dele univerzalnega podnožja stroja.

9. Vzdrževanje

Splošni vzdrževalni ukrepi

• Priporočamo, da napravo očistite neposredno po vsakem končanem delu.
• Redno čistite napravo z vlažno krpo in nekaj milnice. Ne uporabljajte nobenih čistilnih ali razredčilnih sredstev; le-ta lahko poškodujejo plastične dele naprave. Pazite na to, da ne pride voda v notranjost naprave.

Upoštevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so nekateri deli potrošni material.

Obrabni deli*: Vpenjalne čeljusti

* ni nujno, da je v obsegu dobave!

Nadomestne dele in pribor dobite v našem servisnem centru. V ta namen odčitajte QR-kodo na naslovni strani.

10. Skladiščenje

Napravo in pribor za napravo skladiščite na temnem, suhem in pred mrazom zaščitenem in za otroke nedostopnem mestu. Optimalna skladiščna temperature je med 5 in 30 °C.

11. Odlaganje med odpadke in reciklaža

Napotki za embalažo

Embalažne materiale je mogoče reciklirati. Embalažo zavrzite okolju prijazno.

2x podloga za radne predmete

2x podupirača

4x vijci, navrtke, podloške*

1x uputstvo za upotrebu

* Isporučeni zavrtnji za pričvršćivanje mašine na univerzalno postolje, pogodni su za veliki broj mašina.

5. Namenska upotreba

Očitne pomanjkljivosti je potrebno naznaniti 8 dni po prejemu blaga, v nasprotnem primeru izgubi kupec vse pravice do garancije zaradi takšnih pomanjkljivosti. Za naše naprave dajemo garancijo ob pravilni uporabi za čas zakonsko določenega roka garancije od predaje in sicer na takšen način, da vsak del naprave brezplačno nadomestimo, za katerega bi se v tem roku izkazalo, da je zaradi slabega materiala ali slabe izdelave neuporaben. Za dele, ki jih sami ne izdelujemo, jamčimo samo toliko, kolikor zahteva garancija drugih podjetij. Stroški za vstavljanje novih delov nosi kupec. Zahteve za spreminjanje in zmanjšanje ter ostale zahteve za nadomestilo škode so izključene.
