Pozor!

	Pred zagonom preberite navodila za uporabo in varnostne napotke ter jih upoštevajte!
	Vzpenjanje prepovedano!
max. 152 cm	Ne prekoračite skupne višine!
	Ne prekoračite največje obretenitve!

Kazalo:

Stran:

1. Uvod 67
2. Opis naprave 67
3. Obseg dostave (sl. 2) 67
4. Namenska uporaba 68
5. Varnostni napotki 68
6. Tehnicni podatki 69
7. Pred zagonom 69
8. Zgradba in upravljanje 69
9. Cišćenje vzdřevanje in skladišćenje 69
10. Odlaganje med odpadke in reciklaz.. 70
11. Prevoz 70

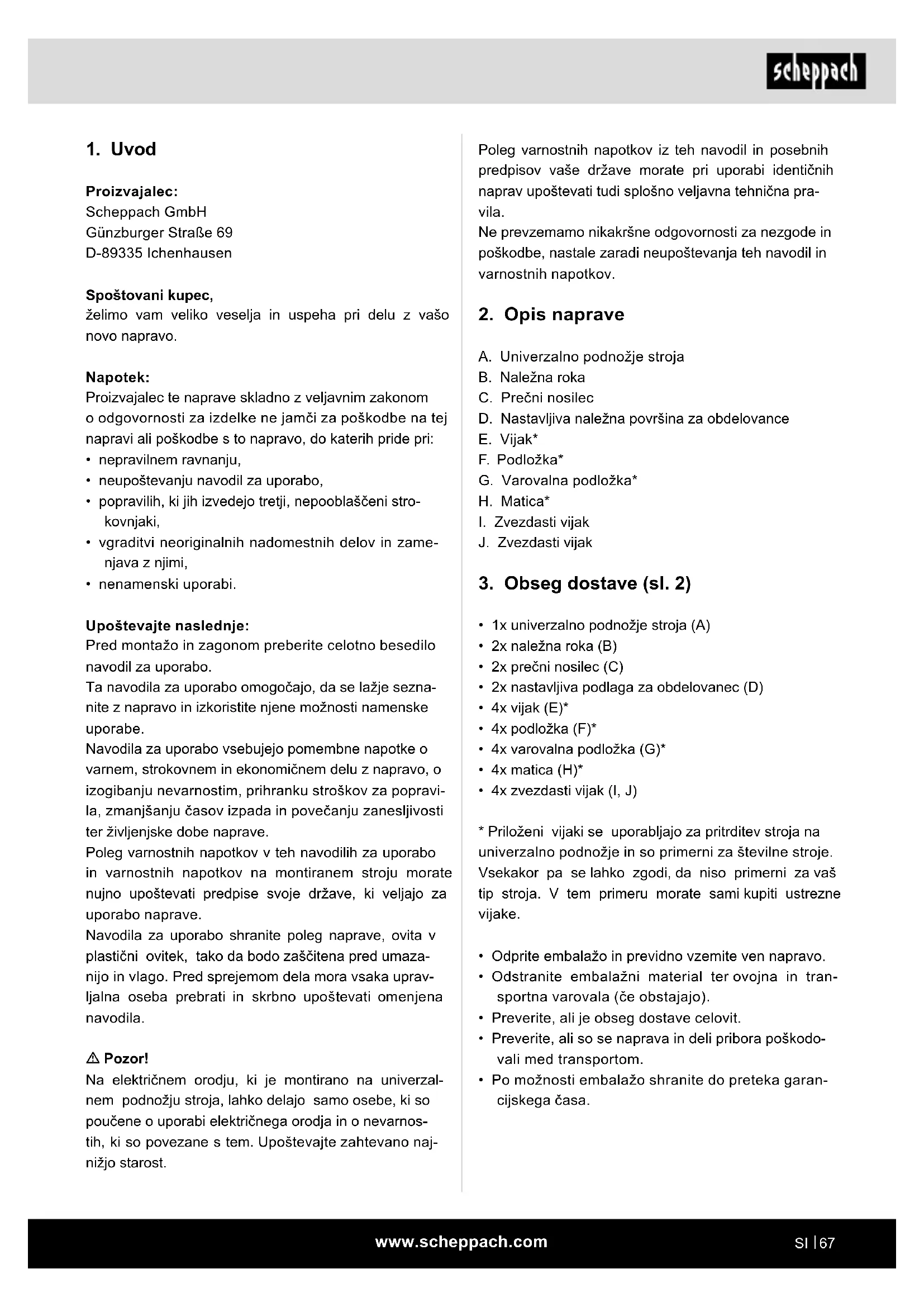

1. Uvod

Proizvajalec:

Scheppach GmbH

Proizvajalec te naprave skladno z veljavnim zakonomo odgovornosti za izdelke ne jamci za poskodbe na tej napravi ali poskodbe s to napravo, do katerih pride pri:

• nepravilnem ravnanju,
  neuostoceanju navodil za uporabo,
• popravilih, ki jih izvedejo tretji, nepooblasceni strokovnjaki,
  vgraditvi neoriginalnih nadomestnih delov in zamenjava z njimi,
• nenamenski uporabi.

Upostevajte naslednje:

Pred montažo in zagonom preberite celotno besedilo navodil za uporabo.

Ta navodila za uporabo omogocajo, da se lazej seznanite z napravo in izkoristite njene moznosti namenske uporabe.

Navodila za uporabo vsebujejo pomembne napotke o varnem, strokovnem in ekonomičnem delu z napravo, o izogibanju nevarnostim, prihranku stroškov za popravila, zmanjsanju časov izpada in povečanju zanesljivosti terživiljenjske dobe naprave.

Poleg varnostnih napotkov v teh navodilih za uporabo in varnostnih napotkov na montiranem stroju moratenujno upostevati predpise svoje drzave, ki veljajo za uporabo naprave.

Navodila za uporabo shranite poleg naprave, ovita v plastični ovitek, takao da bodo zašcitena pred umazanijo in vlago. Pred sprejemom dela mora vsaka upravljalna oseba prebrati in skrbno upostevati omenjena navodila.

Pozor!

Na elektricnem orodju, ki je montirano na univerzainem podnožju stroja, lahko delajo samo osebe, ki so poucene o uporabi elektricnega orodja in o nevarnostih, ki so povezane s tem. Upostevalte zahevano najnižjo starost.

Poleg varnostnih napotkov iz teh navodil in posebnih predpisov vase drzave morate pri uporabi identicih naprav upostevati tudi splošno veljavna tehnčna pravila.

Ne prevzemamo nikakrsne odgovornosti za nezgode in poskodbe, nastale zaradi neupostevanja teh navodil in varnostnih napotkov.

2. Opis naprave

A. Univerzalno podnožje stroja
B. Naležna roka
C. Precni nosilec
D. Nastavljiva naležna povrsina za obdelovance
E. Vijak
F. Podložka
G. Varovalna podložka
H. Matica
I. Zvezdasti vijak
J. Zvezdasti vijak

3. Obseg dostave (sl. 2)

• 1x univerzalno podnożje stroja (A)
• 2x naležna roka (B)
• 2x prečni nosilec (C)
• 2x nastavljiva podlaga za obdelovanec (D)
• 4x vijak (E)*

• 4x podložka (F)
  4x varovalna podlozka (G)^
  4x matica (H)^*
  4x zvezdasti vijak (I, J)

• Priloženi vijaki se uporabljajo za pritrditev stroja na univerzalno podnožje in so primerni za stevilne stroje. Vsekakor pa se lahko zgodi, da niso primerni za vaš tip stroja. V tem primeru morate sami kupiti ustrezne vijake.

• Odprite embalažo in previdno vzemite ven napravo.

• Odstranite embalazni material ter ovojna in transportna varovala (ce obstajajo).
• Preverite, ali je obseg dostave celovit.
• Preverite, ali so se naprava in deli pribora poskodovali med transportom.
• Po możnosti embalazo shranite do preteka garancijskega Časa.

POZOR!

Naprava in embalažni material nista otroški igrači! Otroci se ne smejo igrati s plastićnimi vrečkami, folijami in majhnimi deli! Obstaja nevarnost, da jih pogoltnejo in seznjimi zadusijo!

4. Namenska uporaba

Vedno upostevajte namen uporabe svojega univerzal- nega podnožja stroja.

Vse obicajne celilne zage, celilne in zajeralne zage ter celilne, vlecn in zajeralne zage podjetja Scheppach je mogoce namestiti na univerzalno podnoze stroja. Za naprave drugih proizvajalcev ne prevzemamo odgovornosti.

Elektrica orodja brez privilegajocih pritrdilnih odprtin se ne sme montirati na univerzalno podnozje stroja in se jih ne sme uporabljati v povezavi z univerzalmi podnozjem stroja.

Elektricna orodja je treba pred zagonom dobro vijačno povezati z univerzinalnim podnožjem stroja.

Univerzalno podnożje stroja je poleg tega namenjeno kot podlaga za obdelovance pri delu s Čelilnimi Žagami, namiznimi krožnimi Žagami itd.

Največja dolžina obdelovanca je 3 m.

Da bi se izognili mozni prevrnitvi daljsih obdelovancev je treba po potrebi uporabiti dodatne podporne elemente za obdelovance (npr. podstavek na kolesih).

Pozor: Poskrbite za varno podlago za obdelovanec, da se ta ne bo prevrnil!

Univerzalnega podnožja stroja ne uporabljaje kot odra ali lestve. Pred uporabo se prepričajte, da so vsi ročaji, matice in vijaki dobro zategnjeni. Elektricno orodje na tej napravne sme presegati skupne visine 152cm. Najvecja nosilnost je 150 kg. Preverite, ali je univerzalno podnožje stroja na ravni, trdni in stabilni podlagi.

Vsaka vrsta uporabe, ki presega opisano, velja za ne-namensko uporabo. Proizvajalec ne daje garancije za poskodbe, ki nastanejo kot posledica take uporabe; tveganje pri takih delih nosi izključno uporabnik.

Prosimo, upostevajte, da naše naprave namensko niso konstruirane za gospodarsko, obrtno ali industrijsko uporabo. Ne prevzemamo nobene odgovornosti, Če napravo uporabljate v gospodarskih, obrtnih ali industrijskih obratih ter enakih dejavnostih.

5. Varnostni napotki

• Univerzalno podnożje stroja uporabljajte samo v po-veszavi z ustreznimi elektrichnimi orodji!
  Pred vsako uporabo preverite, ali je univerzalno podnozje stroja poskodovano. Elektricega orodja ne smete namestiti in uporabljati na poskodovanih nosilnih rokah/prechnih nosilcih.
• Elektrica orodja je treba priviti na nosilne roke/ prečne nosilce in jih prisrditi na univerzalno podnožje stroja!
• Pri postavljanju vedno pazite, da bo univerzalno podnožje stroja stalo varno.
  Pri delih vedno pazite na naravno in varno stojisce.
• Ne preobremenite univerzalnega podnożja strojal Univerzalno podnożje stroja uporabljajte samo za namene, za katere je izdelano.
• Predelave in lastnoročne spremembe na univerzănem podnožju stroja ter uporaba nedovoljenih delov so prepovedane.
  Vsi deli univerzalnega podnozja stroja, se posebej varnostne naprave, morajo biti namesceni pravilno, da je zagotovljeno brezhibno delovanje orodja.
• Otroci se ne smejo priblizevati univerzalinemu podnožju stroja. Napravo shranjujte na varnem pred nepooblascenimi osebami in otroci.

Pozor!

Za zašcito pred elektricnim udarom, poskodbami in nevarnostjo požara morate pri uporabi elektrčega orodja v povezavi z univerzalinim podnožjem stroja upostevati vamostne ukrepe, ki veljajo za zadevni stoj.

Pred uporabo tega elektricnega orodja preberite vse napotke za elektricno orodje, ki ga zeelite namestiti in uporabljati.

Poleg tega upostevajte varnostne napotke, ki veljajo za namesceno elektricno napravo.

Te varnostne napotke skrbno shranite.

Upostevajte vse varnostne napothe. Neupostevanjevarnostnih napotkov ogroza vas in druge.

6. Tehnicni podatki

Velikost 935-1985 x 640 x 825-935 mm

Višina mize 780 mm
Višina razširitev 825 - 935 mm
Razdalja naležnih površin min./maks.	935 - 1985 mm
maks. dovoljena nosilnost	150 kg
Teža pribl. 9,8 kg

7. Pred zagonom

Preverite, ali je naprava pri transportu utrpela poskodbe. Morebitne poskodbe takoj sporočite transportnemu podjetju, ki je dostavilo napravo.

8. Zgradba in upravljanje

Univerzalno podnožje stroja je v večjem delu montirati,
vam preostane samo še montaža ročajev in naležnih
povrsin za obdelovance, kot sledi:

8.1 Postavitev univerzalnega podnożja stroja (sl. 3-4)

• Univerzalno podnožje stroja (A) položite na delovn o mizo tla takto, daBODY noge podnožja (A.1) usmerjene navzgor.
• Pritisnite vzmetne zaticke (K) in razvijte noge ogrodja v smeri navzven.
• Ko se vzmetni zatci zataknejo na predvidenem po-ložaju, je noga podnožja zaklenjena.
• Ta postopek ponovite za ostale noge podnožja.
• Univerzalno podnožje stroja postavite na noge podnožja.

8.2 Montaža naležne roke (sika 5)

• Naležne roke (B) namestite na posteljo ogrodja (A), tak do zaporni ročaj (B.1) za odklepanje obrnete navzgor in roko njprej obesite na sprednji strani postelje ogrodja.
  Zadnjo stran spustite navzdol na posteljo in jo fiksirajte na posteljo ogrodja, takdo pritisnete na za-porni rocaj (B.1).

Demontaža poteka v obrtnem vrstnem redu.

• Precni nosilec (C) vstavite v sprejemno mesto (L) na postelji ogrodja in jo fiksirajte z vijakom z zvezdnim ročajem (I).
• Podlago za obdelovanec (D) vstavite v sprejemno mesto (M) na precnem nosilcu in jo fiksirajte z vija-kom z zvezdnim rocajem (J).

Podlago za obdelovanec lahko prerlagajate po visini in dolžini z vijaki z zvezdastim ročajem (I, J).

8.4 Pritrditev vasega namiznegsta stroja

Na univerzalnem podnožju stroja lahko namestite razliche namizne stroje, takdo na LTENZre roke (B) preragodite razdalji pritrdilnih lukenj na vašem stroju.

• Namizni stroj (npr. Čelilno Žago) namestite na na-ležne roke (B).
• Namizni stroj fiksirajte na naležne roke s po 4 šesterorobimi vijaki (E), 4 podložkami (F), 4 varovalnimi podložkami (G) in 4 šesterorobimi maticami (H).
• Po montaži dobro zategnite vijake.
• Naležni roki (B) skupaj z namiznim strojem fiksirajte na univerzalno podnožje stroja, kot je opisano v točki 2.

8.5 Uporaba omejevalnikov za obdelovance (slika 8)

Naležne povrsine za obdelovance (D) imajo vgrajena omejila za obdelovance (D.2), ki se jih lahko uporablja priŽaganju večjega stevila kosov lesa na enako dolge.

• Odvijte vijk z zvezdastim vijkom (J) na zeeleni strani univerzalnega podnożja stroja in nastavite visino podlage za obdelovance (D) tak, da bo naležna površina (D.2) na isti visini kot podlaga za obdelovance naŽagi.
• Za vodoravno pomikanje podlage za obdelovance odvijte zvezdasti vijak (I).
• Nastavite Želeno razdaljo med listom Žage in omejilno povrsino (D.1).
• Nastavitev fiksirajte tak, da znova zategnete zvezdasti vijak (I).

9. Čišćenje vzdřevanje in skladisćenje

Pozor!

Pred vsemi ciscenji in vzdvrzevalnimi deli morate izklopiti montirano elektricno napravo in odklopiti njen omreznvi tvi! Nevarnost poškodb!

9.1 Cischenje

• Na univerzalinem podnožju stroja mora biti Čim manj prahu in umazanje. Univerzalno podnožje stroja zdrgnite s Čisto krpo ali pa ga izpi Hajte s stisnjenim zrakom pod nizkim tlakom.
• Priporočamo, da univerzalno podnožje stroja očisti-te neposredno po vsaki uporabi.
• Napravo redno Čistite z vlažno krpo in malo mazavega mila. Ne uporabljajte Čistil ali topil, ker lahko poskodujejo plasticne dele univerzalnega podnožja stroja.

9.2 Skladischenje

Pozor!

Univerzalno podnoje stroja shranjujte samo v suhem okolju, ki ni dostopno nepooblascenim osebam.

Nadomestne dele in pribor dobite v našem servisnem centru. V ta namen odčitajte QR-kodo na naslovni strani.

10. Odlaganje med odpadke in reciklaz

Napotki za embalazo

Embalaze materiale je mogocereciklarati. Embalozo zavrzite okolju prijazno.

11. Prevoz

Pozor!

Transporta ne izvajte, kadar elektricno orodje deluje. Pred transportom univerzalnega podnožja stroja izvlecite omrežni vtic montiranega elektricnega orodja! Nevarmost poskodb zaradi elektrichnih udarov in nenamernega zagona elektricnega orodja!

Za prestavljanje univerzalnega podnožja stroja po prostorih sta potrebni 2 osebi, ki ga lahko dvigujeta za posteljo podnožja (ne vlecite ga po tleh.)

Pri transportu univerzalnega podnožja stroja v motornih vozilih poskrbite, da bo tovor dobro zavarovan.
