NÁVOD K OBSLUZE UMF1550 SCHEPPACH

Univerzální podvozek Překlad originálního návodu k obsluze

Vysvětlení symbolů na přístroji Před uvedením do provozu si přečtěte a dodržujte návod k obsluze a bezpečnostní pokyny! Lezení zakázáno! max. 152 cm Nepřekračujte celkovou výšku! Nepřekračujte maximální nosnost! Obsah: Strana: 1. Úvod ................................................................................................................... 42 2. Popis zařízení .................................................................................................... 42

9. Čištění, údržba a skladování ............................................................................. 44

Kromě bezpečnostních pokynů, které jsou obsaženy v návodu k obsluze, a zvláštních předpisů vaší země, je při provozu konstrukčně stejných zařízení zapotřebí dodržovat všeobecně uznávaná technická pravidla. Nepřebíráme žádnou záruku za nehody nebo škody způsobené nedodržením tohoto návodu a bezpečnost- ních pokynů.

A. Univerzální podstavec stroje B. Podpěrné rameno C. Příčný nosník D. Přestavitelné uložení obrobků E. Šroub* F. Příložka* G. Pojistná podložka* H. Matice*

3. Rozsah dodávky (obr. 2)

• 1x univerzální podstavec stroje (A)

• 2x podpěrné rameno (B)

• 2x příčný nosník (C)

• 2x přestavitelné uložení obrobků (D)

• 4x pojistná podložka (G)*

• 4x šroub s hvězdicí (I, J)

• Dodané šrouby k připevnění stroje na univerzálním podvozku jsou vhodné pro velký počet strojů. Je však možné, že pro váš stroj vhodné nejsou. V takovém pří- padě si musíte příslušné šrouby zakoupit sami.

• Otevřete obal a přípravek opatrně vyjměte.

• Odstraňte materiál obalu a obalové a přepravní po- jistky (pokud je jimi výrobek opatřen).

• Zkontrolujte, zda je rozsah dodávky úplný.

• Zkontrolujte přípravek a díly příslušenství na škody způsobené přepravou.

• Uchovejte obal dle možností až do uplynutí záruč- ní doby.

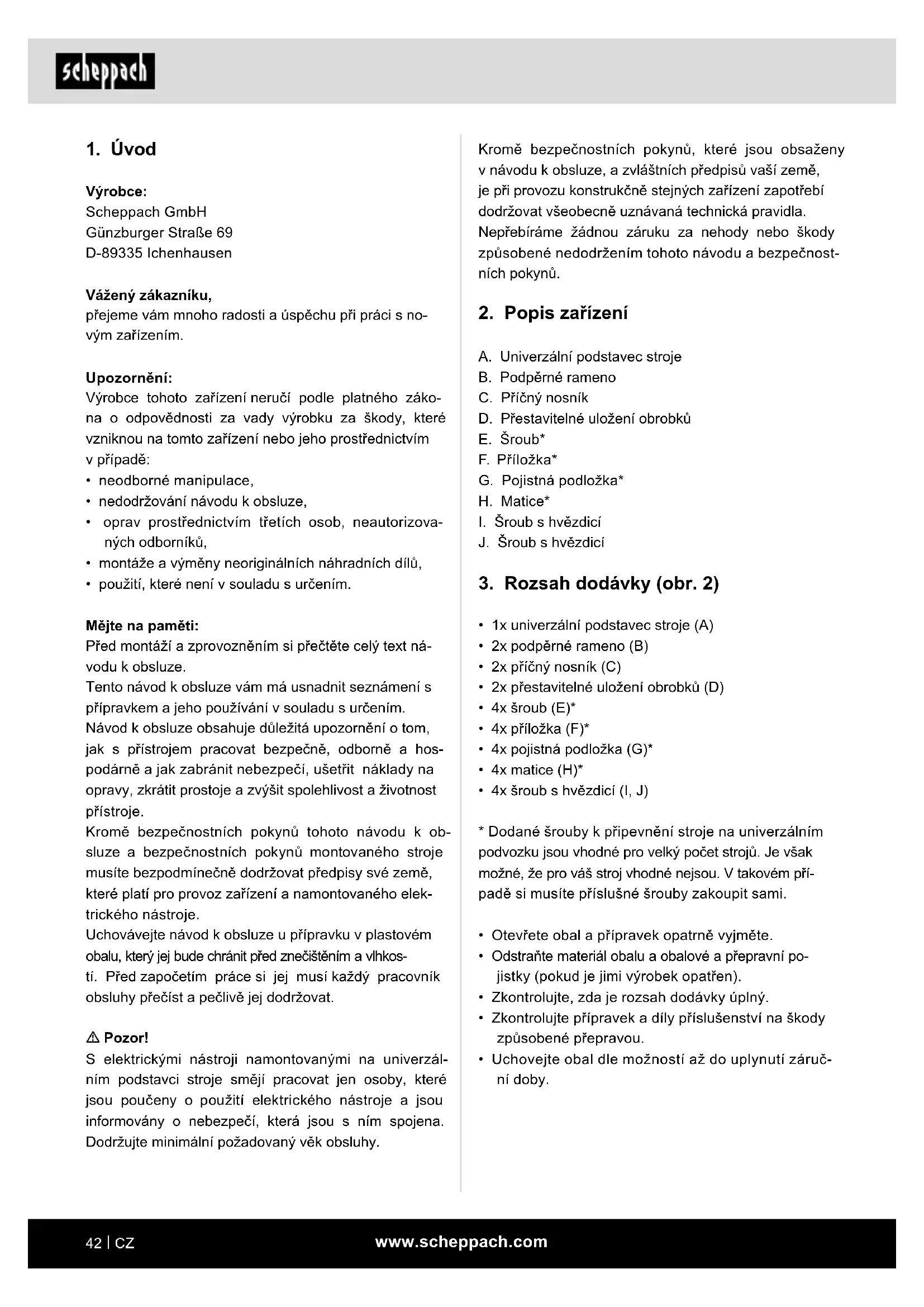

Výrobce: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Vážený zákazníku, přejeme vám mnoho radosti a úspěchu při práci s no- vým zařízením. Upozornění: Výrobce tohoto zařízení neručí podle platného záko- na o odpovědnosti za vady výrobku za škody, které vzniknou na tomto zařízení nebo jeho prostřednictvím v případě:

• neodborné manipulace,

• nedodržování návodu k obsluze,

• oprav prostřednictvím třetích osob, neautorizova- ných odborníků,

• montáže a výměny neoriginálních náhradních dílů,

• použití, které není v souladu s určením. Mějte na paměti: Před montáží a zprovozněním si přečtěte celý text ná- vodu k obsluze. Tento návod k obsluze vám má usnadnit seznámení s přípravkem a jeho používání v souladu s určením. Návod k obsluze obsahuje důležitá upozornění o tom, jak s přístrojem pracovat bezpečně, odborně a hos- podárně a jak zabránit nebezpečí, ušetřit náklady na opravy, zkrátit prostoje a zvýšit spolehlivost a životnost přístroje. Kromě bezpečnostních pokynů tohoto návodu k ob- sluze a bezpečnostních pokynů montovaného stroje musíte bezpodmínečně dodržovat předpisy své země, které platí pro provoz zařízení a namontovaného elek- trického nástroje. Uchovávejte návod k obsluze u přípravku v plastovém obalu, který jej bude chránit před znečištěním a vlhkos- tí. Před započetím práce si jej musí každý pracovník obsluhy přečíst a pečlivě jej dodržovat. m Pozor! S elektrickými nástroji namontovanými na univerzál- ním podstavci stroje smějí pracovat jen osoby, které jsou poučeny o použití elektrického nástroje a jsou informovány o nebezpečí, která jsou s ním spojena. Dodržujte minimální požadovaný věk obsluhy.www.scheppach.com

5. Bezpečnostní pokyny

• Univerzální podstavec stroje používejte pouze v spojení s vhodnými elektrickými nástroji!

• Univerzální podstavec stroje zkontrolujte před kaž- dým použitím, jestli není poškozený. Elektrické ná- stroje se nesmí montovat na poškozená podpěrná ramena/příčné nosníky ani s nimi provozovat.

• Elektrické nástroje musí být k podpěrným ramenům/ příčným nosníkům přišroubované a zajištěné na uni- verzálním podstavci stroje!

• Při instalaci vždy dbejte na to, aby univerzální pod- stavec stroje stabilně stál.

• Při práci vždy dbejte na přirozený a bezpečný po- stoj.

• Univerzální podstavec stroje nepřetěžujte! Univer- zální podstavec stroje používejte pouze k účelům, pro které je určený.

• Přestavby, svévolné změny univerzálního podstavce stroje a používání nepovolených dílů je zakázáno.

• Veškeré díly univerzálního podstavce stroje, přede- vším bezpečnostní zařízení, musí být správně na- montované, aby byl zajištěn bezchybný provoz.

• K univerzálnímu podstavci stroje nesmí mít přístup děti. Zařízení uchovávejte mimo dosah nepovola- ných osob a dětí. m Pozor! Při používání elektrických nástrojů ve spojení s uni- verzálním podstavcem stroje je třeba dodržovat bez- pečnostní opatření pro stroj proti zasažení elektrickým proudem, nebezpečí poranění a požáru. Dříve než elektrický nástroj použijete, si přečtěte všechny pokyny pro tento elektrický nástroj, který chcete namontovat a používat. Rovněž je třeba dodržovat bezpečnostní pokyny pro namontovaný elektrický nástroj. Tyto bezpečnostní pokyny dobře uchovejte. Dodržujte všechny bezpečnostní pokyny. Pokud nebu- dete dodržovat bezpečnostní pokyny, ohrožujete sebe ani jiné osoby. m POZOR! Přípravek a balicí materiály nejsou hračka! S plas- tovými sáčky, fóliemi a drobným díly si nesmějí hrát děti! Hrozí nebezpečí spolknutí těchto věcí a udušení!

4. Použití v souladu s určením

Vždy dodržujte použití univerzálního podstavce stroje k určenému účelu. Na univerzální podstavec stroje lze namontovat všech- ny běžné kapovací pily, kapovací pokosové pily a rovněž kapovací, dvouruční pily a pily na pokos rmy Scheppach. Nepřebíráme žádnou odpovědnost za pří- stroje jiných výrobců. Na univerzální podstavec stroje se nesmí montovat elektrické nástroje bez vhodných upevňovacích otvo- rů a nesmí se ve spojení s univerzálním podstavcem stroje používat. Elektrické nástroje je třeba před uvedením do provozu přišroubovat na univerzální podstavec stroje. Univerzální podstavec stroje kromě toho slouží jako uložení obrobků při práci s pokosovými pilami, stolními kotoučovými pilami a podobnými elektrickými nástroji. Maximální délka obrobku činí 3 m. Abyste předešli příp. převrácení dlouhých obrobků, může být nutné použití doplňkových podpěr obrobků (např. podvalník). Pozor: Dbejte na bezpečné uložení obrobků zabezpe- čené proti překlopení! Univerzální podstavec stroje nepoužívejte jako lešení nebo žebřík. Zajistěte, aby byla před použitím dotaže- ná všechna madla, matice a šrouby. Elektrické nástroje na tomto zařízení nesmí překročit celkovou výšku 152 cm. Maximální nosnost činí 150 kg. Zajistěte, aby uni- verzální podstavec stroje stál na rovném, pevném a stabilním podkladu. Jakékoli použití, které toto nařízení překračuje, je pova- žováno za použití v rozporu s určením. Za takto vzniklé škody výrobce neručí. Riziko nese výhradně uživatel. Respektujte prosím, že náš přístroj v souladu s určením není konstruován pro komerční, řemeslné a průmyslo- vé použití. Nepřebíráme zodpovědnost v případě, když se přístroj použije v komerčních, řemeslných nebo prů- myslových provozech, a při srovnatelných činnostech.www.scheppach.com

8.3 Montáž uložení obrobků (obr. 6 - 7)

• Příčné nosníky (C) zasuňte do uložení (L) lože pod- stavce a zaxujte pomocí šroubů s hvězdicí (I).

• Uložení obrobků (D) zasuňte do uložení (M) příčné- ho nosníku a zaxujte pomocí šroubů s hvězdicí (J). Nyní lze nastavovat délku a výšku uložení obrobků po- mocí šroubů s hvězdicí (I,J).

8.4 Upevnění vašeho stolního stroje

Na váš univerzální podstavec stroje lze upevnit různé stolní stroje tím, že přizpůsobíte podpěrná ramena (B) vzdálenosti upínacích otvorů vašeho stroje.

• Svůj stolní stroj (např. kapovací pilu) umístěte na podpěrná ramena (B).

• Stolní stroj zajistěte na podpěrných ramenech vždy 4 šrouby se šestihrannou hlavou (E), 4 podložkami (F), 4 pojistnými podložkami (G) a 4 šestihrannými maticemi (H).

• Po montáži šrouby pevně utáhněte.

• Podpěrná ramena (B) s namontovaným stolním stro- jem zajistěte na univerzálním podstavci stroje tak, jak je popsáno v bodě 2.

8.5 Použití dorazů obrobku, (obr. 8)

Uložení obrobků (D) mají vestavěné dorazy (D.2), kte- ré lze použít při řezání několika kusů dřeva na stejnou délku.

• Povolte šroub s hvězdicí (J) na požadované straně univerzálního podstavce stroje a nastavte výšku uložení obrobků (D) tak, aby se opěrná plocha (D.2) nacházela ve stejné výšce jako uložení obrobků pily.

• Povolte šroub s hvězdicí (I) pro horizontální přesu- nutí uložení obrobků.

• Nastavte požadovanou vzdálenost mezi pilovým ko- toučem a plochou dorazu (D.1).

• Své nastavení zajistíte tak, že znovu dotáhnete šrouby s hvězdicí (J).

9. Čištění, údržba a skladování

m Pozor! Před zahájením čištění a údržby je třeba vždy odpojit namontovaný elektrický přístroj a vytáhnout síťovou zástrčku! Nebezpečí zranění!

935 mm Výška stolu 780 mm Výška rozšíření 825 - 935 mm Vzdálenost uložení min. / max.

max. přípustná nosnost 150 kg Hmotnost cca. 9,8 kg

7. Před uvedením do provozu

Zkontrolujte, zda se zařízení při přepravě nepoškodilo. Případné škody ihned nahlaste přepravní společnosti, která vám zařízení dodala.

Univerzální podstavec stroje je zvětší části smontován, vy musíte pouze následujícím způsobem namontovat madla a uložení obrobků:

8.1 Instalace univerzálního podstavce stroje

• Univerzální podstavec stroje (A) položte na podla- hu nebo pracovní stůl tak, aby nohy podstavce (A.1) směřovaly nahoru.

• Stiskněte pružinový čep (K) a vyklopte patky pod- stavce.

• Když pružinový čep zapadne do určené polohy je patka podstavce zaaretovaná.

• Tento postup zopakujte pro zbývající nohy podstav- ce.

• Univerzální podstavec stroje postavte na nohy.

8.2 Montáž podpěrného ramene (obr. 5)

• Namontujte podpěrná ramena (B) na lože podstavce (A) tím, že zatáhnete aretační madlo (B.1) směrem nahoru kvůli odblokování a nejprve zavěsíte rameno na přední stranu lože podstavce.

• Zadní stranu spusťte směrem dolů na lože a podpěr- ná ramena připevněte na lože podstavce stisknutím aretačního madla (B.1). Demontáž probíhá v opačném pořadí.www.scheppach.com

• Univerzální podstavec stroje udržujte tak čistý a bez prachu, jek to jen bude možné. Univerzální podsta- vec stroje otřete čistým hadrem nebo jej ofoukejte pomocí stlačeného vzduchu s nízkým tlakem.

• Doporučujeme, abyste univerzální podstavec stroje vyčistili ihned po každém použití.

• Zařízení čistěte pravidelně vlhkým hadrem a tro- chou mazacího mýdla. Nepoužívejte žádné čisticí prostředky nebo rozpouštědla; mohla by poškodit plastové díly univerzálního podstavce stroje.

m Pozor! Univerzální podstavec stroje skladujte pouze v suchém prostředí chráněném před přístupem nepovolaných osob. Náhradní díly a příslušenství obdržíte v našem servis- ním středisku. Naskenujte k tomu QR kód na titulní straně.

10. Likvidace a recyklace

Upozornění k obalu Balicí materiály jsou recyklovatel- né. Obaly prosím likvidujte způsobem šetrným k životnímu prostředí.

m Pozor! Nepřepravujte, když elektrický nástroj běží. Před přepravou univerzálního podstavce stroje vytáh- něte síťovou zástrčku namontovaného elektrického nástroje! Nebezpečí úrazu elektrickým proudem a ná- sledkem neúmyslného spuštění elektrického nástroje! Pro přemístění univerzálního podstavce stroje z jedné místnosti do druhé jej mohou 2 osoby zvednout za lože podstavce (netahejte jej po zemi.) Pro přepravu ve vozidlech je třeba elektrický nástroj sejmout. Pro přepravu zaklopte nohy podstavce. Při přepravě univerzálního podstavce stroje vozidlem se postarejte o dobré zajištění nákladu.www.scheppach.com
