GEBRUIKSAANWIJZING UMF1550 SCHEPPACH

Verklaring van de symbolen op het apparaat

Lees voorafgaand aan de inbedrijfstelling de gebruikshandleiding en de veriligheidsvoorschriften!

Klimmen is verboden!

Overschrijd de totale hoogte nicht!

Overschrijd de maximale belasting nicht!

Inhoudsopgave:

Pagina:

1. Inleiding 27
2. Beschrijving van het apparatus 27
3. Inhoud van de levering (afb. 2) 27
4. Beoogd gebruik 28
5. Veiligheidsvoorschriften 28
6. Technische gegevens 29
7. Voor de ingebruikname 29
8. Montage en bediening 29
9. Reiniging, onderhoud en opslag 30
10. Afvalverwerking en hergebruik 30
11. Transport 30

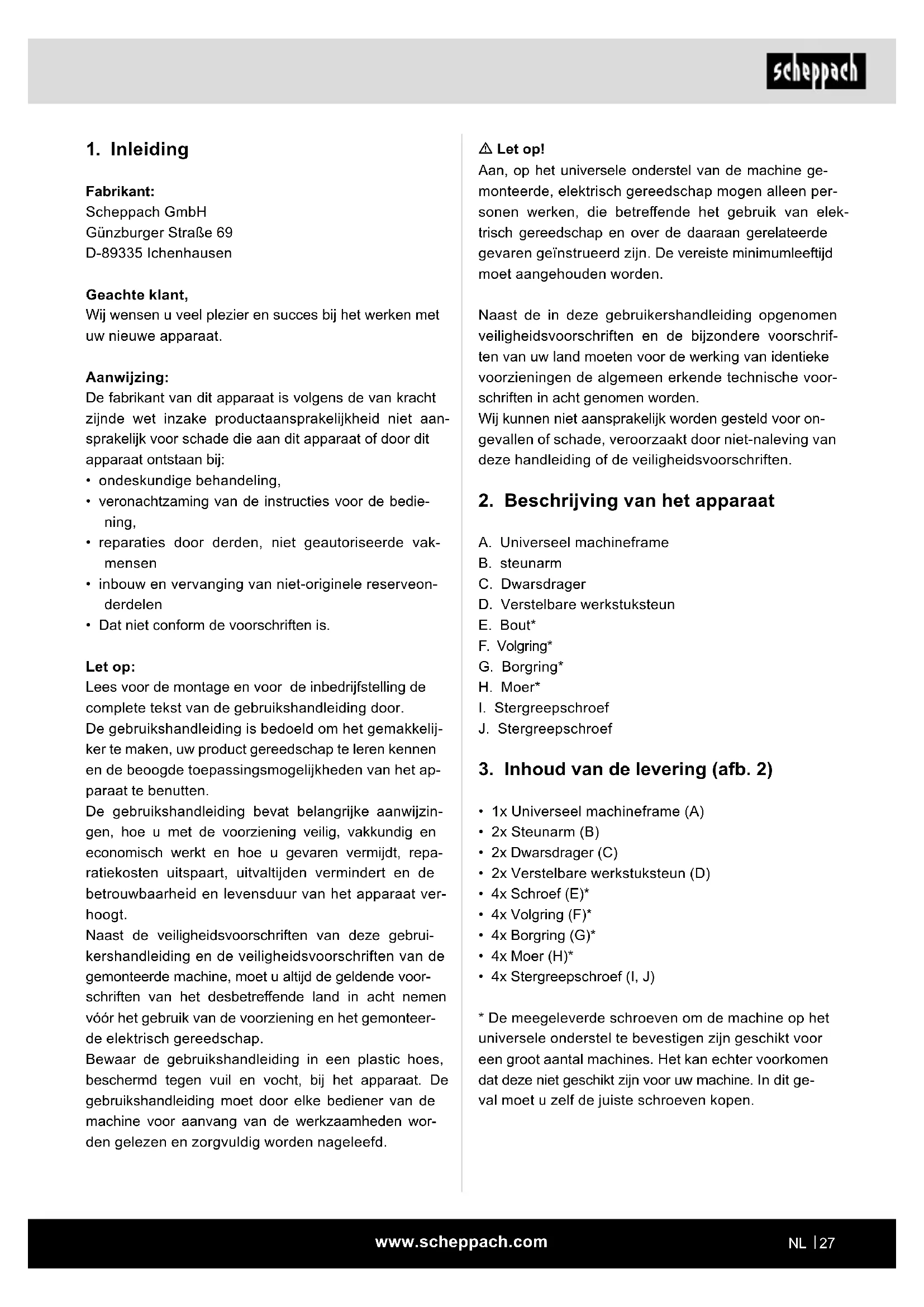

1. Inleiding

Fabrikant:

Scheppach GmbH

Wij wensen u veel plezier en succes bij het werkem met uw nieuwe apparaat.

Aanwijzig:

De fabrikant van dit apparaat is volgens de van kracht zijnde wet inzake productaansprakelijkheid Niet aansprakelijk voor schade die aan dit apparaat of door dit apparaat ontstaan bij:

• oneskundige behandeling,
• veronachtzaming van de instructies voor de bedieuing,
• reparations door derden, nicht geauthoriseerde vak-mensen
• inbouw en verwangting van nicht-originele reserveonderdelen
• Dat nicht conform de voorschriften is.

Let op:

Lees voor de montage en voor de inbedrijfstelling de complete tekst van de gebruikshandleiding door.

De gebruikshandleiding is bedoeld om het gemakkelijker te makeen, uw product gereedschap te leren kennen en de beoogde toepassingsmogelijkheden van het apparaat te benutten.

De gebruikshandleiding bevat belangrijke aanwijzingen, hoe u met de voorziening veilig, vakkundig en economisch werkt en hoe u gevaren vermijdt, reparatiekosten uitspaart, uittvaltijden vermindert en de betrouwbaarheid en levensduur van het apparaat verhoogt.

Naast de verilgheidsvoorschriften van deze gebrui-kershandleiding en de verilgheidsvoorschriften van de gemonteerde machine, moet u altijd de geldende voorschriften van het desbeteffende land in acht nemen voor het gebruik van de voorziening en het gemonteerde elektrisch gereedschap.

Bewaar de gebruikshandleiding in een plastic hoes, beschermd gegen vuil en vocht, bij het apparaat. De gebruikshandleiding moet door elke bediener van de machine voor aanvang van de werkzaamheden worden gelezen en zorgvuldig worden nageleefd.

Let op!

Aan, op het universe onderstel van de machine gemonteerde, elektrisch gereedschap mogen alleen personen werken, die betreffende het gebruik van elektrisch gereedschap en over de.daaraan gerelateerde gezaren geinstruereeerd zich. De vereiste minimumleeftijd moet aangehouden worden.

Naast de in deze gebruikershandleiding opgenomen veiligheidsvoorschriften en de bijzondere voorschriften van uw land要去en voor de werkking van identieke voorzieningen de algemeen erkende technische voorschriften in achegenomen worden.

Wij hunen Niet aansprakelijk worden gesteld voor ongevallen of schade,veroorzaakt door Niet-naleving van deze handleiding of de veiligheidsvoorschriften.

2. Beschrijving van het apparatus

A. Universeel machineframe
B. steunarm
C. Dwarsdrager
D. Verstelbare werkstuksteun
E. Bout
F. Volgring
G. Borring
H. Moer

I. Stergreepschroef
J. Stergreepschroef

3. Inhoud van de levering (afb. 2)

• 1x Universeel machineframe (A)
  2x Steunarm (B)

• 2x Dwarsdrager (C)
  2x Verstelbare werkstuksteun (D)
  4x Schroef (E)*
  4x Volgring (F)*
  4x Borgring (G)^*
  4x Moer (H)*
  4x Stergreepschroef (I, J)

• De meegeleverde schroeven om de machine op het universele onderstel te bevestigen zichn geschikt voor een groot,aantal machines. Het kan城县ter voorkomen dat deze Niet geschikt zichn voor uw machine. In dit geval moet u,zelf de juiste schroeven kopen.

• Open de verpakking en verwijder het product voorzichtig.

• Verwijder het verpakkingsmaterial evenals de verpakkings- en transportbeveiligingen (indien voorhanden)
• Controller of de inhoud van de levering volledig is.
• Controller het product en de accessoires op transportschade
• Bewaar de verpakking indien möglichk tot na het verzstriken van de garantietijd.

LET OP!

Het product en de verpakkingsmaterialen zijn geen kinderspeelgoed! Kinderenogens Niet met plastic zakken, folies enkleine onderdelen spelien! Er bestaat gevaar voor inslikken en verstikkingsgevaar!

4. Beoogd gebruik

Neem.altijd het beoogde gebruik van uw universele onderstel van de machine in acht.

Alle gangbare afkortzagen, afkort-verstekzagen en afkort-, trek- en verstekzagen van Scheppach kuren op de universe machinevoet gemonteerd worden. Wij aanvaarden geen aansprakelijkheid voor apparatuur van andere fabrikanten.

Elektrisch gereedschap zonder bijpassende bevestigingsboringen mogen nicht op het universele onderstel van de machine worden gemonteerd en nicht in combinatie met het universele onderstel van de machine worden gezruikt.

Elektrisch gereedschap moet voor ingebruikname op het universele onderstel van de machine worden vastgeschroefd.

Het universe onderstel van de machine dient boven-dien als werkstuksteun bij het werken met afkortzagen, tafelcirkelzagen en ander elektrisch gereedschap.

De maximale werkstuklengte bedraagt 3m

Om het EVT. kantelen van langere werkstukken te vermiiden, moeten er eventueel extra werkstuksteunen (bijv. een rolbok) worden gezruikt.

Let op: Let op een veilige en kantelvrije werkstuksteun!

Gebruik het universe machineframe nicht als steun of geleider. Zorg ervoor dat alle handgrepen, moeren en schroeven voor het gebruik+zijn aangehaald. Elektrisch gereedschap op dit apparaat mag Niet hoger+zijn dan een totale hoogte van 152~cm .De maximale draaglast bedraagt 150~kg

Zorg ervoor dat het universele machineframe op een effen, vaste en stabiele ondergrond staat.

lederaarbovenuitgaand gebruik geldtalsniet volgens de voorschriften.Voor hieruit voortvloeendi schade kan de fabrikant Niet aansprakelijk worden gesteld,het risico hiervoort ligt volledig bij de gebruiker.

Let erop dat once apparaten volgens het beoogd gelebruik Niet voor bedrijfsmatige, ambachtelijkke of industrielle toepassenen zijn ontworpen. Wij aanvaarden geen aansprakelijkheid wonneer het apparaat in bedrijfsmatige, ambachtelijkke of industrièle onderemingen of bij soortgelijke werkzaamheden worden ingezet.

5. Veiligheidsvoorschriften

• Gebruik het universele machineframe alleen in combinatie met geschikt elektrisch gereedschap!
• Controller het universe machineframe voor elk gebruik op beschadigingen. Elektrisch gereedschap mag Niet op beschadigde steunarmen/dwarsdragers gemonteerd en gebruikt worden.
• Elektrisch gereedschap moet op de steunarmen/ dwarsdragers vastgeschroefd worden en op het universele onderstel yan de machine worden geborad!
• Let bij het opstellen alsijd op een stabiele stand van het universele onderstel van de machine.
• Let bij het werkken algijd op een natuurlijke en veilige houding.
• Het universele onderstel van de machine mag Niet overbelast worden! Gebruik het universele onderstel van de machine alleen voor doeleinden, waarvoort het ook is bedoeld.
• Modificaties, eigenhandige wijzigingen aan het universele onderstel van de machine evenals het gebruik van Niet toegestane onderdelen zich verboden.
• Alle onderdelen van het universele onderstel van de machine, vooral de veiligheidsvoorzieningen,要去en correct gemonteerd zijn om een optimaal bedrijf te garanderen.
• Kinderen要去en uit de buurt worden gehonden van het universele machineframe. Bewaar de voorzieing op een veilige plaatsbuten bereik van onbe-yoege de personen en kinderen.

Let op!

Bij het gebruik van elektrisch gereedschap, in combinatie met het universele onderstel van de machine, moeten ter bescherming gegen elektrische schokken, letsel en brandevaar de desbetreffende machineregateerde veiligheidsmaatregelen in acht worden genomen.

Lees alle aanwijzingen van het elektrisch gereedschap, dat u wilt monteren en gebruiken, voorafgaand aan het gebruik van dit elektrisch gereedschap goed door.

Veiligheidsvoorschriften van het gemonteerde elektrische apparaat要去en tevens in acht worden genomen.

Bewaar de veiligheidsvoorschriften zorgvuldig.

Neem alle verilgheidsvoorschriften in acht. Als u de verilgheidsvoorschriften nicht in acht neemt, brengt u zichzelf en anderen in gevaar.

Formaat	935 - 1985 x 640 x 825 - 935 mm
Tafelhoogte 780 mm
Hoogte van de verbredingen 825 - 935 mm
Afstand van de steunen min. / max.	935 - 1985 mm
max. toegestane draaglast 150 kg
Gewicht ca. 9,8 kg

7. Voor de ingebruikname

Controleer de Voorziening op transportschade. Meld eventuale schade direct bij het transportbedrijf dat de voorziening heeft bezorgd.

8. Montage en bediening

Het universe machineframe is grotendeels gemonteerd, u hoeft alleen maar de handgrepen en de werkstuksteunen als volgt te monteren:

8.1 Universeel onderstel van de machine opstellen (afb. 3-4)

• Leg het universele machineframe (A) zo op de ondergrond of een werkbank dat de framevoeten (A.1) maar boven wijzen.

• Druk de veerboutek (K) in en klap de framepoten maar buiten.

• Als de veerbout in de waarvoor aanwezige positie vastklikt, is de framevoet vergrendeld.
  Herhaal dit proces voor de resterende framevoeten.

• Plaats het universele machineframe op de framevoeten.

8.2 Steunarmen monteren (afb. 5)

• Breng de steunarm (B) op het framebed (A) aan, door de blokkeergreep (B.1) voor het ontgrendelen maar boven te trekken en de arm eerst aan de voorzijde van het framebed in te hangen.
• Dechterzijde waar onderen op het bed leggen en de steunarm door het indrukken van de blokkeergreep (B.3) op het framebed te bevestigen.

De demontage vindt in omgekeerde volgorde plaats.

8.3 Werkstuksteunen monteren (afb. 6 - 7)

• De dwarsdrager (C) in de opname (L) van het frame-bed steken en via de stergreepschroeven (I) bevestigen.
• De werkstuksteun (D) in de opname (M) van de dwarsdrager steken en via de stergreepschroeven (J) bevestigen.

De werkstuksteun kan via de stergreepschroeven (I, J) in de lenghte en de hoogte worden versteld.

8.4 Bevestigen van de tafelmachine

Op uw universele machineframe konnen verschillende tafelmachines worden bevestigd, door met de steunarmen (B) de afstand van de opnameboringen van uw machine aan te passen.

• Plaats uw tafelmachine (bijv. afkortzaag) op de steunarmen (B).
• Bevestig de tafelmachine met telkens 4 inbusschroeven (E), 4 ringen (F), 4 borgingen (G) en 4 zeskantmoeren (H) op de steunarmen.
  Haal de schroeven na de montage goed aan.
• Bevestig de steunarmen (B) met de gemonteerde tafelmachine op het universele machineframe, zoals beschreiben onder punt 2.

8.5 Gebruik van werkstukanslagen (afb. 8)

De werkstuksteunen (D) haben ingebouwde werkstukkaanslagen (D.2), die bij het zagen van meerdere houtblokken opdezelfde lengte gebruikt+kennen worden.

• Open de stergreepschroef (J) op de gewenste zichde van het universele machineframe en stel de hoogte van de werkstuksteun (D) zo in, dat het opleggoppersvlak (D.2) zich op bezelfde hoogte als de werkstuksteun van de zaag bevindt.

• Draai de stergreepschroef (I) los om de werkstuksteun horizontal te verschuiven.
  Stel de gewenste afstand:tussen het zaagblad en het aanslagvlak (D.1) in.
  Fixeer uw instelling, door de stergreepschroeven (I)
  weer aan te halen.

9. Reiniging, onderhoud en opslag

Let op!

Voorafgaand aan alle reinigings- en onderhoudswerkzaamheden要去 het gemonteerde elektrische apparaat uitgeschakeld worden en要去 de netstekker worden verwijderd! Gevaar voor letse!

9.1 Reiniging

• Houd het universele onderstel van de machine zoveel möglichk vrij van stof en vuil. Wrijf het universanse onderstel van de machine met een schone doekschoon of blaas het met perslucht bij een lage drukuiit.
• Wij adviseren om het universele onderstel van de machine direct na elk gebruik te reinigen.
• Reinig het universele onderstel van de machine regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen. Hierdoor+knen de kunststofonderdelen van het universele onderstel van de machine worden aangetast.

9.2 Opslag

Let op!

Het universe machineframe alleen bewaren in een droge omgeving die nicht toegankelijk is voor onbevoegden.

Neem in het geval van reserveonderdelen en accessoires contact op met ons servicecentrum. Scan hiervoor de QR code op de Voorpagina.

10. Afvalverwerking en hergebruik

Aanwijzingen op de verpakking

De verpakkingsmaterialen zijn recyclebaar. Verpakkingen milieuvriendelijk afvoeren.

11. Transport

Letop!

Niet vervoeren bij actief elektrisch gereedschap.

Trek voor het transport van het universele machineframe de netstekker van het gemonteerde elektrisch gereedschap uit het stopcontact! Gevaar voor persoonlijk letsel door strooenschokken en onverwacht starten van het elektrisch gereedschap!

Om het universele machineframe binnen een ruimte te verplaatsen, kan dit door 2 Personen door het optillen van het framebed worden uitgevoerd (niet over de grond slepen).

Voor het transport in voertuigen要去 het elektrisch gereedschap worden verwijderd.

Klap voor het transport de framepoten in.

Zorg bij het transport van het universele machineframe in aangedreven voertuigen voor een goede laadbeveiliging.

Zichtbare gebreken要去en binnen de 8 dagenaontvangst van de goederen worden gemeld, zoietverliest de verkoper elke aanspraak op grond van deze gebreken. Onze machines worden geleverd met een garantie voor de duur van de wettelijkke garantietermiin. Deze termijn gaat in vanaf het moment dat de koper de machine ontvangt. De garantie houdt in dat wij elk onderdeel van de machine dat binnen de garantietermijn aantoonbaar onbruikbaar wordt als gevolg van materiaal- of productiefouten, koseloos verrangen. De garantie vervalt echter bij verkeerd gebruik of verkeerde behandeling van de machine. Voor onderdelen die wij Niet zelf produceren, geven wij enkel de garantie die wij zich krijgen van de oorspronkelijke leverancier. De Kosten voor de montage van neue onderdelen valen ten laste van de koper. Eisen tot het aanbrengen van veranderingen of het toestaan van een korting en overige schadeloosstellingsclaims zij uitgesloten.
