UMF2000 - Universele machinegereedschapsteun SCHEPPACH - Gratis gebruiksaanwijzing en handleiding

Producttype	Universele steun voor machinegereedschap
Merk	Scheppach
Model	UMF2000
Afmetingen (L x B x H)	1160-2000 mm x 632 mm x 900-1000 mm
Maximale draagcapaciteit	250 kg
Gewicht	13,3 kg
Materiaal	Staal (schatting)
Conform gebruik	Verstekzagen, cirkelzagen, andere elektrische gereedschappen met bevestigingsgaten
Maximale lengte van werkstukken	3 m
Belangrijkste functies	Stabiele ondersteuning voor machinegereedschap, werkbank voor werkstukken
Instellingen	Hoogte en lengte verstelbaar via draaiknoppen
Meegeleverde onderdelen	Steunvoet, 4 draaiknoppen voor lengteverstelling, 2 draaiknoppen voor hoogteverstelling, 2 werkstuksteunen, 2 zaagsteunen, bevestigingen, handleiding
Reiniging	Vochtige doek en zwarte zeep, geen oplosmiddelen of agressieve reinigingsmiddelen
Onderhoud	Controleer de staat voor elk gebruik, draai de bevestigingen aan
Veiligheid	Niet op de steun klimmen, maximale belasting niet overschrijden, gebruik op een stabiele ondergrond, volg de instructies van het gemonteerde gereedschap
Slijtdelen	Spanbekken (niet meegeleverd)
Opslagtemperatuur	5 °C tot 30 °C, droge en vorstvrije plaats

Veelgestelde vragen - UMF2000 SCHEPPACH

Welke gereedschappen kunnen op de universele steun UMF2000 worden gemonteerd?

De steun is ontworpen voor alle gangbare verstekzagen, verstekzagen met verstek, radiale verstekzagen van het merk Scheppach. Gereedschappen van andere fabrikanten kunnen worden gebruikt als ze beschikken over geschikte bevestigingsgaten. Het is verplicht het elektrische gereedschap stevig vast te schroeven voor gebruik.

Wat is de maximale draagcapaciteit van de UMF2000?

De maximale belasting is 250 kg. Overschrijd deze limiet nooit en zorg ervoor dat de steun op een vlakke, stabiele en stevige ondergrond staat.

Hoe stel ik de hoogte en lengte van de UMF2000 steun in?

Gebruik de draaiknoppen voor hoogte- en lengteverstelling. De blokkeerhendels vergrendelen de positie na het instellen. Draai alle draaiknoppen goed vast voor gebruik.

Welke veiligheidsvoorschriften moet ik volgen?

Lees de volledige handleiding voor gebruik. Klim nooit op de steun, overschrijd de maximale hoogte of belasting niet, controleer op schade voor elk gebruik en volg de veiligheidsinstructies van het gemonteerde elektrische gereedschap.

Hoe onderhoud en reinig ik de universele steun?

Koppel het gemonteerde gereedschap los voor reiniging. Gebruik een vochtige doek met een beetje zwarte zeep. Gebruik geen agressieve reinigingsmiddelen of oplosmiddelen die de plastic onderdelen kunnen beschadigen.

Welke accessoires worden meegeleverd met de UMF2000?

De levering omvat: 1 steunvoet, 4 draaiknoppen voor lengteverstelling, 2 draaiknoppen voor hoogteverstelling, 2 werkstuksteunen, 2 zaagsteunen, 4 bouten + moeren + ringen en een gebruiksaanwijzing.

Kan de steun worden gebruikt met gereedschappen van andere merken?

Ja, op voorwaarde dat het gereedschap compatibele bevestigingsgaten heeft. Scheppach biedt echter geen garantie voor apparaten van andere fabrikanten. Controleer de aanpassing voor gebruik.

Wat is de maximale lengte van werkstukken?

De maximale lengte van werkstukken is 3 meter. Gebruik voor langere werkstukken extra steunen (bijv. roltafel) om kantelen te voorkomen.

Hoe bewaar ik de universele steun UMF2000?

Bewaar hem op een donkere, droge, vorstvrije plaats, buiten bereik van kinderen. De ideale temperatuur is tussen 5 °C en 30 °C.

Waar kan ik reserveonderdelen voor de UMF2000 vinden?

Slijtdelen zoals spanbekken zijn verkrijgbaar via het Scheppach servicecentrum. Scan de QR-code op de startpagina voor meer informatie.

GEBRUIKSAANWIJZING UMF2000 SCHEPPACH

Verklaring van de symbolen op het apparaat

	Lees voorafgaand aan de inbedrijfstelling de gebruikshandleiding en de veiligheidsvoorschriften!
	Klimmen is verboden!
	Overschrijd de totale hoogte niet!
	Overschrijd de maximale belasting niet!

Inhoudsopgave:

Pagina:

1. Inleiding....27
2. Apparaatbeschrijving (afb. 1 - 2) 27
3. Inhoud van de levering 27
4. Uitpakken 27
5. Beoogd gebruik....28
6. Veiligheidsvoorschriften 28
7. Technische gegevens....29
8. Reiniging....29
9. Onderhoud....29
10. Opslag....29
11. Afvalverwerking en hergebruik....29

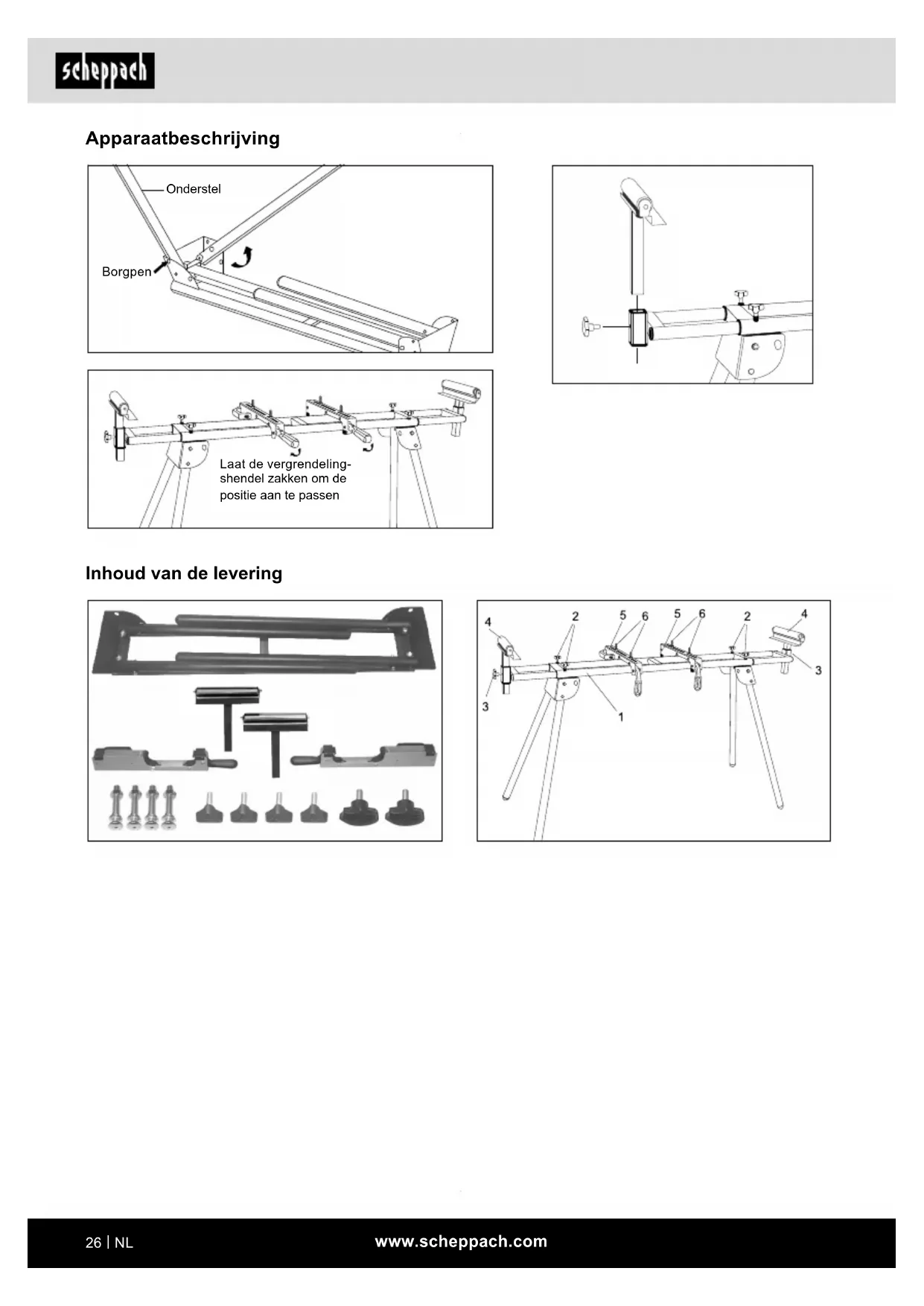

Apparaatbeschrijving

Onderstel Borgpen

Laat de vergrendeling- shendel zakken om de positie aan te passen

Inhoud van de levering

Wij wensen u veel plezier en succes bij het werken met uw nieuwe apparaat.

Aanwijzing:

De fabrikant van dit apparaat is volgens de van kracht zijnde wet inzake productaansprakelijkheid niet aansprakelijk voor schade die aan dit apparaat of door dit apparaat ontstaan bij:

• ondeskundige behandeling,
• Het niet in acht nemen van de gebruikshandleiding
• reparaties door derden, niet geautoriseerde vak- mensen
• inbouw en vervanging van niet-originele reserveonderdelen
• Niet-beoogd gebruik

Let op:

Lees voor de montage en voor de inbedrijfstelling de complete tekst van de gebruikshandleiding door.

De gebruikshandleiding is bedoeld om het gemakkelijker te maken, uw apparaat te leren kennen en de beoogde toepassingsmogelijkheden van het apparaat te benutten.

De gebruikshandleiding bevat belangrijke aanwijzingen, hoe u met het apparaat veilig, vakkundig en economisch werkt en hoe u gevaren vermijdt, reparatiekosten uits-paart, uitvaltijden vermindert en de betrouwbaarheid en levensduur van het apparaat verhoogt.

Aanvullend op de veiligheidsbepalingen van deze gebruikshandleiding moet u absoluut de voor de werking van het apparaat geldende voorschriften van uw land in acht nemen.

Bewaar de gebruikshandleiding bij het product in een plastic hoes, beschermd tegen vuil en vocht. De gebruikshandleiding moet door elke bediener van de machine voor aanvang van de werkzaamheden worden gelezen en zorgvuldig worden nageleefd.

Aan het apparaat mogen alleen personen werken, die voor het gebruik van het apparaat geïnstrueerd en over de daarmee verbonden gevaren geïnformeerd zijn. De vereiste minimumleeftijd moet aangehouden worden.

Naast de in deze gebruikshandleiding opgenomen veiligheidsvoorschriften en de bijzondere voorschriften van uw land moet u de algemeen erkende technische voorschriften in acht nemen voor de werking van machines van hetzelfde type.

Wij kunnen niet aansprakelijk worden gesteld voor ongevallen of schade, veroorzaakt door niet-naleving van deze handleiding of de veiligheidsvoorschriften.

2. Apparaatbeschrijving (afb. 1 - 2)

1. Onderstel
2. Wiel voor lengteverstelling
3. Wiel voor hoogteverstelling
4. Ondersteuning voor werkstukken
5. Steunen
6. Bouten, moeren, onderlegringen*

3. Inhoud van de levering

1x Onderstel
4x Wiel voor lengteverstelling
2x Wiel voor hoogteverstelling
2x Ondersteuning voor werkstukken
2x Steunen
4x Bouten, moeren, onderlegringen*
1x Gebruikshandleiding

* De meegeleverde schroeven om de machine op het universele onderstel te bevestigen zijn geschikt voor een groot aantal machines. Het kan echter voorkomen dat deze niet geschikt zijn voor uw machine. In dit ge- val moet u zelf de juiste schroeven kopen.

4. Uitpakken

• Open de verpakking en haal het apparaat er voorzichtig uit.
• Verwijder het verpakkingsmateriaal evenals de verpakkings- en transportbeveiligingen (indien voorhanden).
• Controleer of de inhoud van de levering volledig is.
• Controleer het apparaat en de hulpstukken op transportschade.
• Bewaar de verpakking indien mogelijk tot na het verstrijken van de garantietijd.

LET OP

Het apparaat en de verpakkingsmaterialen zijn geen kinderspeelgoed! Kinderen mogen niet met plastic zakken, folies en kleine onderdelen spelen! Er bestaat gevaar voor inslikken en verstikkingsgevaar!

5. Beoogd gebruik

Neem altijd het beoogde gebruik van uw universele onderstel van de machine in acht.

Alle gangbare afkortzagen, afkort-verstekzagen en afkort-, trek- en verstekzagen van Scheppach kunnen op de universele machinevoet gemonteerd worden. Wij aanvaarden geen aansprakelijkheid voor apparatuur van andere fabrikanten.

Elektrisch gereedschap zonder bijpassende bevestigingsboringen mogen niet op het universele onderstel van de machine worden gemonteerd en niet in combinatie met het universele onderstel van de machine worden gebruikt.

Elektrisch gereedschap moet voor ingebruikname op het universele onderstel van de machine worden vastgeschroefd.

Het universele onderstel van de machine dient bovendien als werkstuksteun bij het werken met afkortzagen, tafelcirkelzagen en ander elektrisch gereedschap.

De maximale werkstuklengte bedraagt 3 m.

Om het evt. kantelen van langere werkstukken te vermijden, moeten er eventueel extra werkstuksteunen (bijv. een rolbok) worden gebruikt.

Let op: Let op een veilige en kantelvrije werkstuksteun!

Gebruik het universele machineframe niet als steun of geleider. Zorg ervoor dat alle handgrepen, moeren en schroeven voor het gebruik zijn aangehaald. Het maximale draagvermogen bedraagt 250 kg. Zorg ervoor dat het universele machineframe op een effen, vaste en stabiele ondergrond staat.

leder daarboven uitgaand gebruik geldt als niet volgens de voorschriften. Voor hieruit voortvloeiende schade kan de fabrikant niet aansprakelijk worden gesteld, het risico hiervoor ligt volledig bij de gebruiker.

Let erop dat onze apparaten volgens het beoogd gebruik niet voor bedrijfsmatige, ambachtelijke of industriële toepassingen zijn ontworpen. Wij aanvaarden geen aansprakelijkheid wanneer het apparaat in bedrijfsmatige, ambachtelijke of industriële ondernemingen of bij soortgelijke werkzaamheden wordt ingezet.

6. Veiligheidsvoorschriften

- Gebruik het universele machineframe alleen in combinatie met geschikt elektrisch gereedschap!

- Controleer het universele machineframe voor elk gebruik op beschadigingen. Elektrisch gereedschap mag niet op beschadigde steunarmen/dwarsdragers gemonteerd en gebruikt worden.

- Elektrisch gereedschap moet op de steunarmen/dwarsdragers vastgeschroefd worden en op het universele onderstel van de machine worden geborgd!

- Let bij het opstellen altijd op een stabiele stand van het universele onderstel van de machine.

- Let bij het werken altijd op een natuurlijke en veilige houding.

- Het universele onderstel van de machine mag niet overbelast worden! Gebruik het universele onderstel van de machine alleen voor doeleinden, waarvoor het ook is bedoeld.

- Modificaties, eigenhandige wijzigingen aan het universele onderstel van de machine evenals het gebruik van niet toegestane onderdelen zijn verboden.

- Alle onderdelen van het universele onderstel van de machine, vooral de veiligheidsvoorzieningen, moeten correct gemonteerd zijn om een optimaal bedrijf te garanderen.

- Kinderen moeten uit de buurt worden gehouden van het universele machineframe. Bewaar de voorziening op een veilige plaats buiten bereik van onbevoegde personen en kinderen.

⚠ Let op!

Bij het gebruik van elektrisch gereedschap, in combinatie met het universele onderstel van de machine, moeten ter bescherming tegen elektrische schokken, letsel en brandgevaar de desbetreffende machinege- relateerde veiligheidsmaatregelen in acht worden genomen.

Lees alle aanwijzingen van het elektrisch gereedschap, dat u wilt monteren en gebruiken, voorafgaand aan het gebruik van dit elektrisch gereedschap goed door.

Veiligheidsvoorschriften van het gemonteerde elektrische apparaat moeten tevens in acht worden genomen. Bewaar de veiligheidsvoorschriften zorgvuldig.

Neem alle veiligheidsvoorschriften in acht. Als u de veiligheidsvoorschriften niet in acht neemt, brengt u zichzelf en anderen in gevaar.

Voorafgaand aan alle reinigings- en onderhoudswerkzaamheden moet het gemonteerde elektrische apparaat uitgeschakeld worden en moet de netstekker worden verwijderd! Gevaar voor letsel!

• Houd het universele onderstel van de machine zoveel mogelijk vrij van stof en vuil. Wrijf het universele onderstel van de machine met een schone doek schoon of blaas het met perslucht bij een lage druk uit.
• Wij adviseren om het universele onderstel van de machine direct na elk gebruik te reinigen.
• Reinig het universele onderstel van de machine regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen. Hierdoor kunnen de kunststofonderdelen van het universele onderstel van de machine worden aangetast.

9. Onderhoud

Algemene onderhoudswerkzaamheden

• Wij adviseren om het apparaat direct na elk gebruik te reinigen.
• Reinig het apparaat regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigings-of oplosmiddelen. Hierdoor kunnen de kunststofonderdelen van het apparaat worden aangetast. Let op dat er geen water in het apparaat terecht komt.

Service-informatie

Let op dat bij dit product de volgende delen onderhevig zijn aan gebruiksmatige of natuurlijke slijtage, resp. de volgende delen als verbruiksmateriaal wordt gebruikt. Slijtageonderdelen*:Klemmen

* niet persé in de leveringsomvang opgenomen!

Neem in het geval van reserveonderdelen en accessoires contact op met ons servicecentrum. Scan hiervoor de QR code op de voorpagina.

10. Opslag

Sla het apparaat en de accessoires op een donkere, droge en vorstvrije plaats en voor kinderen ontoegan- kelijke plaats op. De optimale opslagtemperatuur ligt tussen 5 en 30°C.

11. Afvalverwerking en hergebruik

Aanwijzingen op de verpakking

De verpakkingsmaterialen zijn recyclebaar. Verpakkingen milieu-vriendelijk afvoeren.

Merknad om emballasjen

Emballasjemateriale kan resirkuleres. Vennligst kast emballasje på en miljøvennlig måte.

Zichtbare gebreken moeten binnen de 8 dagen na ontvangst van de goederen worden gemeld, zo niet verliest de verkoper elke aanspraak op grond van deze gebreken. Onze machines worden geleverd met een garantie voor de duur van de wettelijke garantietermijn. Deze termijn gaat in vanaf het moment dat de koper de machine ontvangt. De garantie houdt in dat wij elk onderdeel van de machine dat binnen de garantietermijn aantoonbaar onbruikbaar wordt als gevolg van materiaal- of productiefouten, kosteloos vervangen. De garantie vervalt echter bij verkeerd gebruik of verkeerde behandeling van de machine. Voor onderdelen die wij niet zelf produceren, geven wij enkel de garantie die wij zelf krijgen van de oorspronkelijke leverancier. De kosten voor de montage van nieuwe onderdelen vallen ten laste van de koper. Eisen tot het aanbrengen van veranderingen of het toestaan van een korting en overige schadeloosstellingsclaims zijn uitgesloten.
