UMF2000 - Yleinen koneistustuki SCHEPPACH - Ilmainen käyttöohje ja opas

Tuotetyyppi	Yleiskäyttöinen tuki koneelle
Merkki	Scheppach
Malli	UMF2000
Mitat (P x S x K)	1160-2000 mm x 632 mm x 900-1000 mm
Suurin kantavuus	250 kg
Paino	13,3 kg
Materiaali	Teräs (arvio)
Käyttötarkoitus	Jiirisahat, pyörösahat, muut sähkötyökalut kiinnitysrei'illä
Työkappaleiden enimmäispituus	3 m
Päätoiminnot	Vakaa tuki koneelle, työkappaleiden tuki
Säädöt	Korkeus ja pituus säädettävissä säätönuppien avulla
Toimitukseen sisältyy	Jalusta, 4 säätönuppia pituudelle, 2 säätönuppia korkeudelle, 2 työkappaletukea, 2 sahatukea, kiinnikkeet, käyttöohje
Puhdistus	Kostea liina ja musta saippua, ei liuottimia tai voimakkaita pesuaineita
Huolto	Tarkista kunto ennen jokaista käyttöä, kiristä kiinnikkeet
Turvallisuus	Älä nouse tuen päälle, älä ylitä enimmäiskuormaa, käytä vakaalla alustalla, noudata asennetun työkalun ohjeita
Kulutusosat	Kiristysleukaa (ei sisälly)
Säilytyslämpötila	5 °C - 30 °C, kuiva ja jäätymätön paikka

Usein kysytyt kysymykset - UMF2000 SCHEPPACH

Mitä työkaluja voidaan asentaa UMF2000 yleistukeen?

Tuki on suunniteltu kaikille yleisille Scheppach-merkin jiirisahoille, jiirileikkureille ja radiaali jiirisahoille. Myös muiden valmistajien työkaluja voidaan käyttää, jos niissä on sopivat kiinnitysreiät. Sähkötyökalu on kiinnitettävä tukevasti ennen käyttöönottoa.

Mikä on UMF2000:n suurin kantavuus?

Suurin kuorma on 250 kg. Älä koskaan ylitä tätä rajaa ja varmista, että tuki on asetettu tasaiselle, vakaalle ja lujalle alustalle.

Miten säädän UMF2000-tuen korkeutta ja pituutta?

Käytä korkeuden ja pituuden säätönuppeja. Lukitusvivuilla voit lukita säädetyn asennon. Kiristä kaikki säätönupit kunnolla ennen käyttöä.

Mitä turvallisuusohjeita on noudatettava?

Lue koko käyttöohje ennen käyttöä. Älä koskaan nouse tuen päälle, älä ylitä enimmäiskorkeutta tai -kuormaa, tarkista vaurioiden puuttuminen ennen jokaista käyttöä ja noudata asennetun sähkötyökalun turvallisuusohjeita.

Kuinka hoidan ja puhdistan yleistukea?

Irrota asennettu työkalu pistorasiasta ennen puhdistusta. Käytä kosteaa liinaa ja hieman mustaa saippuaa. Älä käytä voimakkaita pesuaineita tai liuottimia, jotka voivat vahingoittaa muoviosia.

Mitä lisävarusteita UMF2000:n mukana toimitetaan?

Toimitukseen sisältyy: 1 jalusta, 4 pituuden säätönuppia, 2 korkeuden säätönuppia, 2 työkappaleen tukea, 2 sahatukea, 4 pulttia + mutteria + aluslevyä ja käyttöohje.

Voiko tukea käyttää muiden merkkien työkalujen kanssa?

Kyllä, edellyttäen, että työkalussa on yhteensopivat kiinnitysreiät. Scheppach ei kuitenkaan takaa muiden valmistajien laitteita. Tarkista yhteensopivuus ennen käyttöä.

Mikä on työkappaleiden enimmäispituus?

Työkappaleiden enimmäispituus on 3 metriä. Pidemmille kappaleille käytä lisätukia (esim. rullatuki) kaatumisen estämiseksi.

Miten UMF2000 yleistuki säilytetään?

Säilytä pimeässä, kuivassa, jäätymättömässä paikassa, poissa lasten ulottuvilta. Ihanteellinen lämpötila on 5 °C - 30 °C.

Mistä löydän varaosia UMF2000:lle?

Kulutusosia, kuten kiristysleukaa, on saatavilla Scheppach-huoltokeskuksesta. Lisätietoja saat skannaamalla kotisivun QR-koodin.

KÄYTTÖOHJE UMF2000 SCHEPPACH

Laitteessa olevien symbolien selitys

	Lue ja huomioi käyttöohje ja turvallisuusohjeet ennen käyttöönottoa!
	Päälle nouseminen kielletty!
	Älä ylitä kokonaiskorkeutta!
	Enimmäiskantavuutta ei saa ylittää!

Sisällysluettelo:

Sivu:

1. Johdanto 92
2. Laitteen kuvaus (kuva 1 - 2) 92
3. Toimituksen sisältö 92
4. Pakkauksesta purkaminen 92
5. Määräystenmukainen käyttö 93
6. Turvallisuusohjeet....93
7. Tekniset tiedot....93
8. Puhdistus 93
9. Huolto....94
10. Varastointi....94
11. Hävittäminen ja kierrätys....94

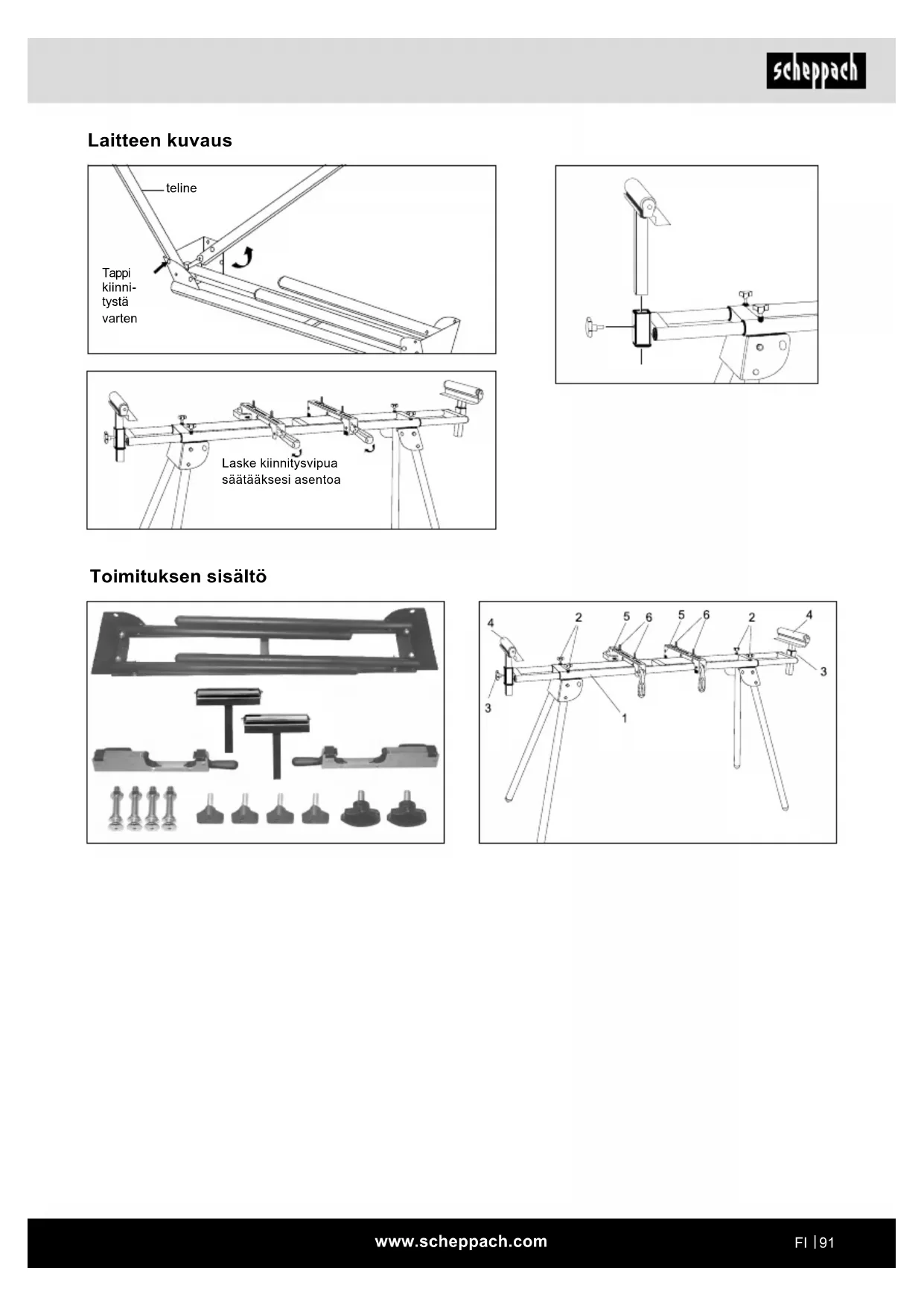

Laitteen kuvaus

teline Tappi kiinnitystä varten

Laske kiinnitysvipua säätääksesi asentoa

Toimituksen sisältö

Toivotamme sinulle paljon iloa ja menestystä työskennellessäsi uudella laitteellasi.

Ohje:

Tämän laitteen valmistaja ei tuotevastuulain mukaan vastaa vahingoista, joita aiheutuu tälle laitteelle tai tä- män laitteen käytön seurauksena, jos vahinkotapaus liittyy johonkin seuraavista:

• epäasianmukainen käsittely,
- käyttöohjeen laiminlyönti,
- ulkopuolisten, valtuuttamattomien henkilöiden toimesta tehdyt korjaukset,
- muiden kuin alkuperäisten varaosien asennus javaihtaminen,
- määräystenvastainen käyttö,

Ota huomioon:

Lue käyttöohjeen koko sisältö ennen asennusta ja käyttöönottoa.

Tämän käyttöohjeen tarkoituksena on helpottaa laitteeseen perehtymistä ja sen määräystenmukaisten käyttömahdollisuuksien hyödyntämistä.

Käyttöohje sisältää tärkeitä ohjeita turvalliseen, asianmukaiseen ja taloudelliseen työskentelyyn laitteella ja tietoja siitä, miten vältetään vaaroja, säästetään korjauskustannuksissa, ehkäistään seisokkeja ja parannetaan laitteen luotettavuutta ja pidennetään sen käyttöikää.

Tässä käyttöohjeessa olevien turvallisuusohjeiden lisäksi on ehdottomasti huomioitava kansalliset laitteen käyttöä koskevat määräykset.

Säilytä käyttöohjetta laitteen yhteydessä muovikuores- sa lialta ja kosteudelta suojattuna. Jokaisen käyttöhen- kilön on luettava se huolellisesti ja noudatettava sitä tunnontarkasti aina ennen työn aloittamista.

Laitteen parissa saavat työskennellä vain sellaiset henkilöt, jotka ovat saaneet tarvittavat tiedot laitteen käytöstä ja siihen liittyvistä vaaroista. Määrättyä alaikärajaa on noudatettava.

Tämän käyttöohjeen sisältämien turvaohjeiden ja maasi erityisten määräysten lisäksi on noudatettava rakenteeltaan samalaisten koneiden käytöstä yleisesti hyväksyttyjä sääntöjä.

Emme ota vastuuta onnettomuuksista tai vahingoista, jotka seuraavat tämän ohjekirjan ja turvallisuusohjeiden laiminlyönnistä.

2. Laitteen kuvaus (kuva 1 - 2)

1. Alusta
2. Säätöpyörä pituuden säätöä varten
3. Säätöpyörä korkeuden säätöä varten
4. Alusta työkappaleita varten
5. Tulkka
6. Pultit + mutterit + aluslaatat*

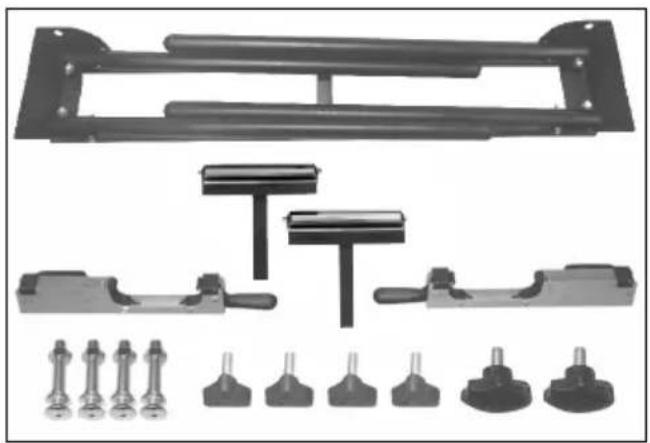

3. Toimituksen sisältö

1x Alusta

4x Säätöpyörä pituuden säätöä varten

2x Säätöpyörä korkeuden säätöä varten

2x Alusta työkappaleita varten

2x Tulkka

4x Pultit + mutterit + aluslaatat*

1x käyttöohje

* Mukana toimitetut ruuvit, joilla kone kiinnitetään yleiskäyttöiseen alustaan, sopivat hyvin monenlaisille koneille. On kuitenkin mahdollista, että ne eivät sovi omalle koneellesi. Tässä tapauksessa sinun on ostettava sopivat ruuvit erikseen.

4. Pakkauksesta purkaminen

• Avaa pakkaus ja ota laite varovasti ulos.
• Poista pakkausmateriaali sekä pakkaus- ja kuljetus- varmistukset (jos sellaiset on).
• Tarkasta, onko toimituksen sisältö täydellinen.
• Tarkasta, onko laitteessa tai lisäosissa kuljetus-vaurioita.
• Säilytä pakkausta mahdollisuuksien mukaan takuuajan päättymiseen asti.

HUOMIO

Laite ja pakkausmateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovipussien, kalvojen tai pienosien kanssa! Vaarana osien jou- tuminen nieluun ja tukehtuminen!

5. Määräystenmukainen käyttö

Noudata aina yleiskäyttöisen konejalustan määräystenmukaista käyttöä koskevia ohjeita.

Yleiskonealustalle voidaan asentaa kaikki yleiset kat-kaisusahat, katkaisu- ja viistesahat sekä katkaisu-, liuku- ja viistesahat, joiden valmistaja on Scheppach.

Emme takaa sopivuutta muiden valmistajien laitteille.

Sähkötyökaluja, joissa ei ole sopivia kiinnitysreikiä, ei saa asentaa yleiskäyttöiseen konejalustaan eikä niitä saa käyttää yleiskäyttöisen konejalustan yhteydessä.

Ennen kuin sähkötyökalut otetaan käyttöön yleiskäyttöisessä konejalustassa, niiden tulee olla kiinteästi kiinnitetty.

Yleiskäyttöistä konejalustaa voi lisäksi käyttää työkappaleen tukena katkaisu- ja jiirisahojen, pöytäsahojen ja muiden sähkötyökalujen käytön yhteydessä.

Työkappaleen enimmäispituus on 3 m.

Jotta mahdollisilta pitkien työkappaleiden kaatumisel-ta vältytään, on tarvittaessa käytettävä työkappaleen lisätukia (esim. rullapukkia).

Huomio: Varmista, että työkappaleen alusta on tuettu tukevasti niin, ettei se pääse kaatumaan!

Älä käytä yleiskäyttöistä konejalustaa telineenä tai korokkeena. Varmista, että kaikki kahvat, mutterit ja ruuvit on kiristetty tiukkaan ennen käyttöä. Enimmäiskantavuus on 250 kg. Varmista, että yleiskäyttöinen konejalusta on tasaisella, tukevalla ja vakaalla alustalla.

Kaikki tämän ylittävä käyttö katsotaan määräystenvastaiseksi käytöksi. Valmistaja ei vastaa siitä aiheutuvista vahingoista, käyttäjä on tällöin yksin vastuussa.

Huomaa, että laitteitamme ei ole tarkoitettu kaupalliseen käyttöön, ammatin harjoittamiseen tai teolliseen käyttöön. Takuu ei ole voimassa, jos laitetta käytetään kaupalliseen tarkoitukseen, käsityöammatin harjoittamiseen tai teollisuudessa tai jossain muussa näitä vastaavassa toiminnassa.

6. Turvallisuusohjeet

- Käytä yleiskäyttöistä konejalustaa vain sopivien sähkötyökalujen yhteydessä!

- Tarkasta aina ennen yleiskäyttöisen konejalustan käyttöä, ettei siinä ole vaurioita. Sähkötyökaluja ei saa asentaa vaurioituneiden tukivarsien/poikittaistukien päälle eikä käyttää vaurioituneiden tukivarsien tai poikittaistukien päällä.

- Sähkötyökalut on kiinnitettävä ruuvein tukivarsiin/poikittaistukiin ja kiinnitettävä yleiskäyttöiseen konejalustaan!

- Varmista, että yleiskäyttöinen konejalusta pystytetään aina tukevasti.

- Varmista, että seisot työskentelyn aikana mukavassa ja tukevassa asennossa.

- Älä ylikuormita yleiskäyttöistä konejalustaa! Käytä yleiskäyttöistä konejalustaa vain sellaiseen tarkoi-tukseen, johon se on suunniteltu.

- Yleiskäyttöisen konejalustan muutostyöt ja omavaltaiset muutokset sekä muiden kuin hyväksyttyjen osien käyttö on kielletty.

- Yleiskäyttöisen konejalustan kaikkien osien, erityisesti turvalaitteiden, on oltava oikein asennettuina, jotta moitteeton toiminta on varmistettu.

- Lapsia ei saa päästää yleiskäyttöisen konejalustan lähelle. Säilytä laitetta turvallisessa paikassa asiattomien henkilöiden ja lasten ulottumattomissa.

△ Huomio!

Käytettäessä sähkötyökaluja yleiskäyttöisen konejalustan yhteydessä on sähköiskulta ja loukkaantumis- ja palovaaralta suojautumisen vuoksi otettava huomioon konekohtaiset turvatoimenpiteet.

Lue kaikki asennettavan ja käytettävän sähkötyökalun ohjeet ennen kyseisen sähkötyökalun käyttöä.

Myös asennetun sähkölaitteen turvallisuusohjeita on noudatettava.

Säilytä tämä turvallisuusohje hyvin.

Noudata kaikkia turvallisuusohjeita. Jos et noudata tur- vallisuusohjeita, vaarannat itsesi ja muut.

7. Tekniset tiedot

Mitat (PxLxK) 1160-2000 x 632 x 900-1000 mm

Kuorma 250 kg

Paino 13,3 kg

8. Puhdistus

△ Huomio!

Ennen kaikkia puhdistus- ja huoltotöitä asennettu sähkölaite on sammutettava ja verkkopistoke irrotettava! Loukkaantumisvaara!

- Pidä yleiskäyttöinen konejalusta mahdollisimman pölyttömänä ja puhtaana. Hankaa yleiskäyttöinen konejalusta puhtaalla liinalla puhtaaksi tai puhalla se paineilmalla alhaisella paineella.

• Suosittelemme yleiskäyttöisen konejalustan puhdistamista suoraan jokaisen käytön jälkeen.
• Puhdista laite säännöllisesti kostealla liinalla ja tilkalla suopaa. Älä käytä puhdistus- tai liuotinaineita; ne saattavat vahingoittaa yleiskäyttöisen konejalustan muoviosia.

9. Huolto

Yleiset huoltotoimenpiteet

• Suosittelemme, että laite puhdistetaan heti jokaisen käyttökerran jälkeen.
• Puhdista laite säännöllisesti kostealla liinalla ja vähäisellä määrällä suopaa. Älä käytä puhdistus- tai liuotinaineita; ne voivat vahingoittaa laitteen muoviosia. Pidä huoli siitä, ettei laitteen sisäosiin pääse vettä.

Asiakaspalvelutiedot

Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että seuraavia osia tarvitaan käyttömateriaaleina.

Kuluvat osat*: Kiinnitysleuat

* ei välttämättä kuulu toimitukseen!

Varaosia ja tarvikkeita saa asiakaspalvelupisteistämme. Skannaa sitä varten etusivulla oleva QR-koodi.

10. Varastointi

Varastoi laitetta ja sen lisävarusteita pimeässä, kuivassa ja jäätymiseltä suojatussa paikassa niin, että se on lasten ulottumattomissa. Optimaalinen varastointilämpötila on 5 - 30 °C.

11. Hävittäminen ja kierrätys

Pakkausta koskevat ohjeet

Pakkausmateriaalit voidaan kierrättää. Hävitä pakkaukset ympäristönsuojelumääräysten mukaan.

Ilmeisistä puutteista tulee ilmoittaa kahdeksan päivän kuluessa tavaran vastaanottamisesta. Muutoin ostaja ei voi vaatia korvausta ko. puutteista. Annamme takuun oikein käsitellyille koneillemme lakisääteiseksi takuuajaksi tavaran luovutuksesta alkaen siten, että vaihdamme korvauksetta minkä tahansa koneenosan, joka osoittautuu tämän ajan kuluessa käyttökelvottomaksi raaka-aine- tai valmistusvirheestä johtuen. Osille, joita emme valmista itse, annamme takuun vain mikäli osien toimittaja on antanut niistä takuun meille. Uusien osien asennuskustannukset maksaa ostaja. Purku- ja vähennysvaatimukset ja muut vahingonkorvausvaatimukset eivät tule kysymykseen.
