Ürün Tipi	Üniversal makine desteği
Marka	Scheppach
Model	UMF2000
Boyutlar (U x G x Y)	1160-2000 mm x 632 mm x 900-1000 mm
Maksimum yük kapasitesi	250 kg
Ağırlık	13,3 kg
Malzeme	Çelik (tahmini)
Uygun kullanım	Gönye testereleri, daire testereleri, sabitleme delikleri olan diğer elektrikli aletler
Parçaların maksimum uzunluğu	3 m
Ana işlevler	Makine için sabit destek, işlenecek parçalar için tezgah
Ayarlar	Tekerleklerle ayarlanabilir yükseklik ve uzunluk
Teslimat içeriği	Destek ayağı, 4 adet uzunluk ayar tekerleği, 2 adet yükseklik ayar tekerleği, 2 adet parça desteği, 2 adet testere desteği, bağlantı elemanları, kullanım kılavuzu
Temizlik	Nemli bez ve siyah sabun, agresif solventler veya deterjanlar kullanmayın
Bakım	Her kullanımdan önce durumu kontrol edin, bağlantıları sıkın
Güvenlik	Desteğe çıkmayın, maksimum yükü aşmayın, düz zeminde kullanın, monte edilen aletin talimatlarına uyun
Aşınan parçalar	Sıkma çeneleri (teslimat kapsamı dışındadır)
Depolama sıcaklığı	5 °C ila 30 °C arası, kuru ve dondan korunaklı yer

Sık sorulan sorular - UMF2000 SCHEPPACH

UMF2000 üniversal desteğine hangi aletler monte edilebilir?

Destek, Scheppach markasının tüm yaygın gönye testereleri, gönye testereleri, radyal gönye testereleri için tasarlanmıştır. Diğer üreticilerin aletleri, uygun sabitleme deliklerine sahip olmaları durumunda kullanılabilir. Çalıştırmadan önce elektrikli aletin sıkıca vidalanması zorunludur.

UMF2000'in maksimum yük kapasitesi nedir?

Maksimum yük 250 kg'dır. Bu sınırı asla aşmayın ve desteğin düz, sağlam ve stabil bir yüzeye yerleştirildiğinden emin olun.

UMF2000 desteğinin yüksekliği ve uzunluğu nasıl ayarlanır?

Yükseklik ve uzunluk ayar tekerleklerini kullanın. Kilit kolları, ayar yapıldıktan sonra pozisyonu kilitlemenizi sağlar. Kullanmadan önce tüm tekerlekleri uygun şekilde sıkın.

Uyulması gereken güvenlik talimatları nelerdir?

Kullanmadan önce kılavuzu tamamen okuyun. Desteğe asla tırmanmayın, yüksekliği veya maksimum yükü aşmayın, her kullanımdan önce hasar olup olmadığını kontrol edin ve monte edilen elektrikli aletin güvenlik talimatlarına uyun.

Üniversal destek nasıl bakım yapılır ve temizlenir?

Temizlemeden önce monte edilen aletin fişini çekin. Biraz siyah sabunla nemli bir bez kullanın. Plastik parçalara zarar verebilecek agresif deterjanlar veya solventler kullanmayın.

UMF2000 ile birlikte hangi aksesuarlar verilir?

Teslimat içeriği: 1 destek ayağı, 4 adet uzunluk ayar tekerleği, 2 adet yükseklik ayar tekerleği, 2 adet iş parçası desteği, 2 adet testere desteği, 4 cıvata + somun + pul ve bir kullanım kılavuzu.

Destek, diğer markaların aletleri ile kullanılabilir mi?

Evet, aletin uyumlu sabitleme deliklerine sahip olması koşuluyla. Ancak Scheppach, diğer üreticilerin cihazları için garanti vermez. Kullanmadan önce uyumu kontrol edin.

İşlenecek parçaların maksimum uzunluğu nedir?

İşlenecek parçaların maksimum uzunluğu 3 metre'dir. Daha uzun parçalar için devrilmeyi önlemek amacıyla ek destekler (ör. rulo tezgahlar) kullanın.

UMF2000 üniversal destek nasıl saklanmalıdır?

Karanlık, kuru, dondan korunaklı ve çocukların erişemeyeceği bir yerde saklayın. İdeal sıcaklık 5 °C ile 30 °C arasındadır.

UMF2000 için yedek parçalar nerede bulunur?

Sıkma çeneleri gibi aşınan parçalar Scheppach servis merkezinden temin edilebilir. Daha fazla bilgi için ana sayfadaki QR kodunu tarayın.

KULLANIM KILAVUZU UMF2000 SCHEPPACH

Üldised hooldusmeetmed

Cihaz üzerindeki sembollerin açıklaması

	İşletime almadan önce kullanım kılavuzunu ve güvenlik uyarılarını okuyun ve bunları dikkate alın!
	Üzerine binmek yasaktır!
	Toplam yüksekliği aşmayın!
	Maksimum taşıma yükünü aşmayın!

İçindekiler: Sayfa:

1. Giriş.... 127
2. Cihaz tanımı (Res. 1 - 2).... 127
3. Teslimat kapsamı 127
4. Ambalajı çıkarma....127
5. Amacına uygun kullanım 128
6. Güvenlik uyarıları 128
7. Teknik veriler.... 128
8. Temizlik 128
9. Bakim....129
10. Depolama.... 129
11. İmha ve yeniden değerlendirme 129

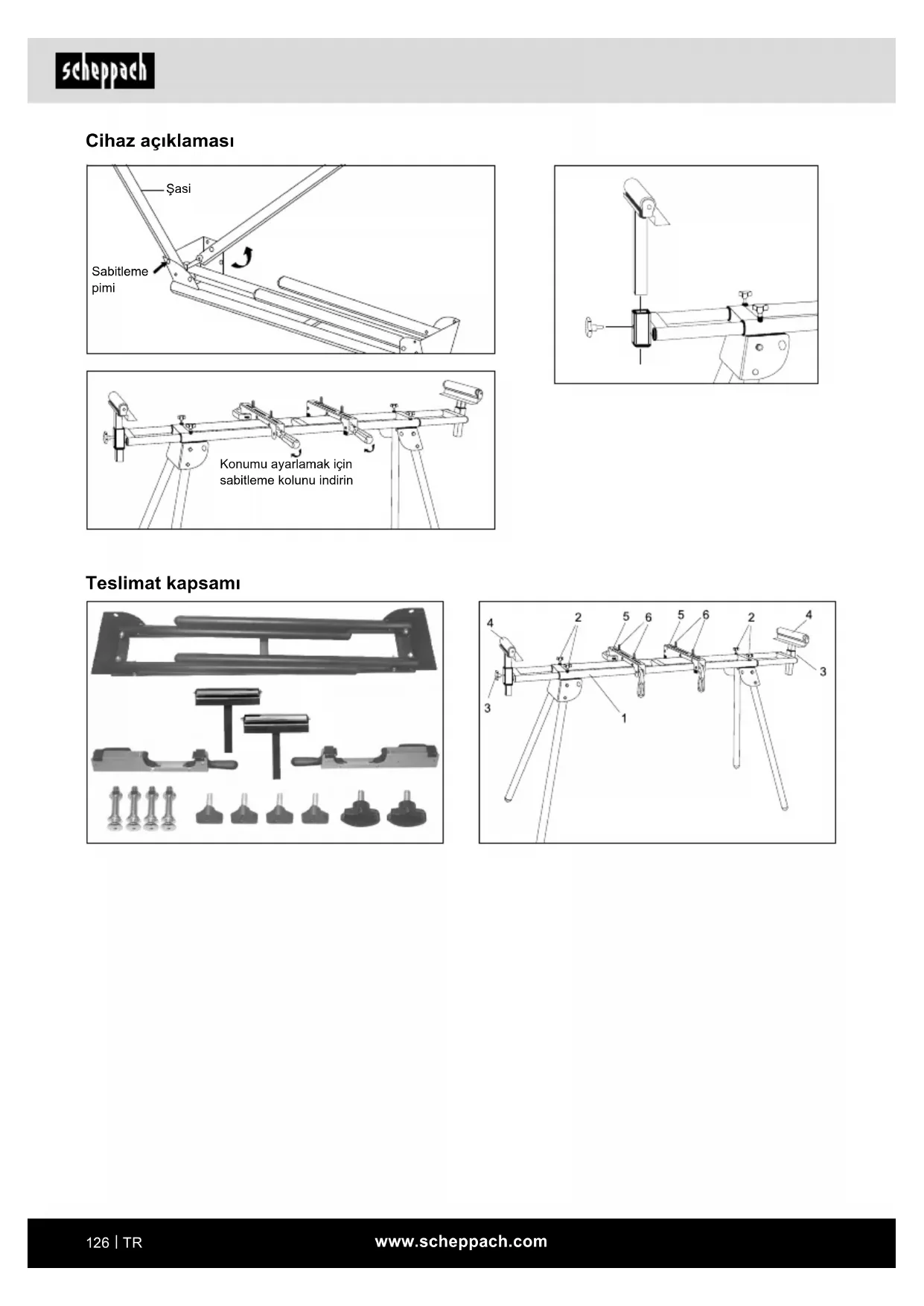

Cihaz açıklaması

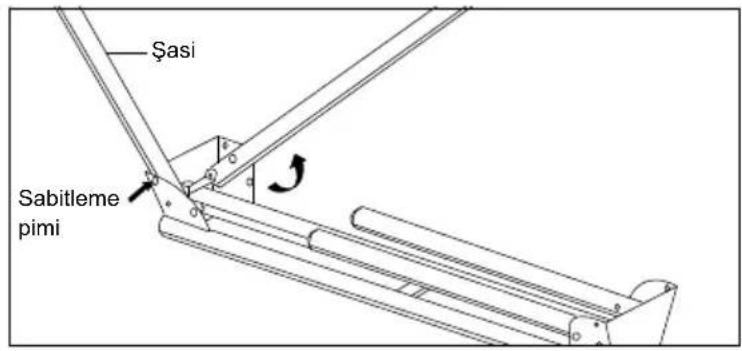

Sasi Sabitleme pimi

Konumu ayarlamak için sabitleme kolunu indirin

Teslimat kapsamı

Ankara Civata Hırdavat Bağlantı Elemanları İthalat İhracat Sanayi ve Ticaret A.Ş.

Macun Mahallesi 250. Cadde No:26

Yenimahalle/Ankara/Türkiye

Sayın Müşterimiz,

Bu yeni cihazı iyi günlerde kullanmanızı dileriz.

Bilgi:

Bu cihazın üreticisi, geçerli ürün sorumluluk yasası uyarınca cihaz üzerinde veya cihazın kullanımına bağlı olarak aşağıdaki nedenlerden ötürü oluşan hasarlar için sorumluluk kabul etmemektedir:

• Usulüne aykırı kullanım,
• Kullanma kılavuzunun dikkate alınmaması,
• Üçüncü şahıslar ve yetkisiz kişiler tarafından yapılan onarımlar,
• Montaj ve değişim sırasında orijinal olmayan yedek parçaların kullanılması,
• Amacına aykırı kullanım,

Dikkate almanız gerekenler:

Montaj ve işletme alma öncesinde kullanım kılavuzunu tamamen okuyun.

Bu kullanım kılavuzu, cihazı yakından tanımanızı ve amacına uygun şekilde kolayca kullanmanızı sağlayacaktır.

Kullanım kılavuzu, cihaz ile güvenli, doğru ve ekonomik çalışmalar yapmanın yanı sıra tehlikelerin önlenmesi, onarım masraflarından tasarruf edilmesi, arıza sürelerinin kısaltılması ve cihazın uzun ömürlü kullanılmasına yönelik önemli bilgiler içermektedir.

Bu kullanım kılavuzunun güvenlik uyarılarına ek olarak, ülkenizde cihazın kullanımı ile ilgili yönetmelikleri de mutlaka dikkate alın.

Kullanım kılavuzunu kirden ve nemden korumak ama- ciyla bir plastik torba içinde doğrudan cihazın yanında saklayın. Bu kılavuz, çalışma faaliyetine başlamadan önce her kullanıcı kişi tarafından dikkatle okunmalı ve çalışma faaliyetleri sırasında dikkate alınmalıdır.

Cihaz ile cihazın kullanımı konusunda eğitim almış ve kullanım ile bağlantı olası tehlikeler konusunda bilgilendirilmiş kişiler çalışabilir. Belirlenen asgari yaş sınırına uyulmalıdır.

Bu kullanım kılavuzu ile birlikte verilen güvenlik talimatları, ülkenizde geçerli yönetmelikler ve yapısal olarak eşdeğer makinelerin işletimi için geçerli genel teknik kurallar dikkate alınmalıdır.

Bu kılavuzun ve güvenlik bilgilerinin dikkate alınmaması nedeniyle ortaya çıkan kazalar ya da hasarlar için hiçbir sorumluluk kabul edilmez.

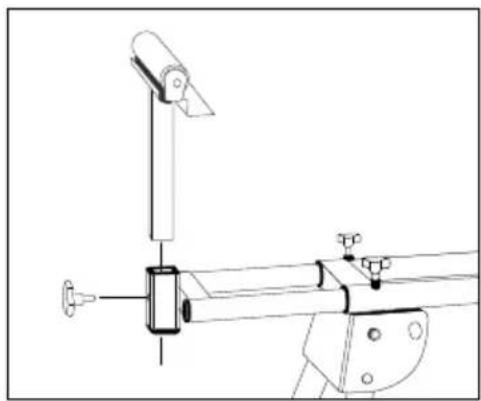

2. Cihaz tanımı (Res. 1 - 2)

1. Alt şasi
2. Uzunluk ayarı için döner çark
3. Yükseklik ayarı için döner çark
4. İş parçaları için altlık
5. Destek
6. Saplama, somun, rondelalar*

3. Teslimat kapsamı

1x alt şasi

4x uzunluk ayarı için döner çark

2x yükseklik ayarı için döner çark

2x iş parçaları için altlık

2x destek

4x saplama, somun, rondelalar*

1x kullanım kılavuzu

* Makinenin genel alt şaseye sabitlenmesi için birlikte teslim edilen cívatalar çok sayıda makine için uygundur. Ancak bunlar sizin makinenize uygun olmayabilir. Bu durumda uygun cívataları kendiniz satın almalısınız.

4. Ambalajı çıkarma

• Ambalajı açın ve makineyi dikkatlice dışarı çıkarın.
• Ambalaj malzemesini, ambalaj ve taşıma emniyetlerini çıkarın (varsa).
• Teslimat kapsamının eksiksiz olduğunu kontrol edin.
• Makine ve aksesuar parçalarında taşıma hasarı bulunmadığını kontrol edin.
• Ambalajı, mümkünse garanti süresinin sonuna kadar saklayın.

DİKKAT

Cihaz ve ambalaj malzemesi, çocuklar için uygun değildir! Çocuklar; plastik torbalar, folyolar ve küçük parçalar ile oynamamalıdır! Yutma ve boğulma tehlikesi söz konusudur!

5. Amacına uygun kullanım

Üniversal makine alt şasinizin amacına uygun kullanı- mini daima dikkate alın.

Genel makine alt şasesinin üzerine tüm standart gönye, iki kollu ve gönyeburun testereleri ve Scheppach firmasına ait gönye, iki kollu ve gönyeburun testereleri monte edilebilir. Başka üreticilere ait cihazlar için sorumluluk üstlenmiyoruz.

Uygun sabitleme delikleri olmayan elektronik aletler, universal makine alt şasisine monte edilemez ve universal makine alt şasisi ile birlikte çalıştırılamaz.

Elektronik aletler, işletme alınmadan önce universal makine alt şasisine sıkıca vidalanmalıdır.

Üniversal makine alt şasisi ayrıca doğrama testereleri, tezgah testere ve benzeri elektronik aletler ile çalışırken iş parçası altlığı olarak da hizmet eder.

Maksimum iş parçası uzunluğu 3 m'dir.

Uzun iş parçalarının devrilme riskini önlemek için gerekirse iş parçası destekleri (örn. taşıma makarası) kullanılmalıdır.

Dikkat: İş parçası altığının güvenli ve devrilmeyecek şekilde yerleştirilmesine dikkat edin!

Üniversal makine alt şasisini iskele veya merdiven olarak kullanmayın. Kullanmadan önce tüm tutamakların, somunların ve cívataların sıkılmış olmasına dikkat edin. Maksimum taşıma yükü 250 kg'dır. Üniversal makine alt şasisinin düz, sağlam ve dayanıklı bir zeminde durmasına dikkat edin.

Bunun dışındaki her kullanım amacına uygunsuz kullanım olarak geçerlidir. Bundan kaynaklanan hasarlardan üretici sorumlu değildir, riski tamamen kullanıcıya aittir.

Lütfen cihazlarımızın ticari, zanaatkar ya da endüstriyel kullanım için tasarlanmadığını dikkate alın. Cihaz ticari, zanaatkar ya da endüstri işletmelerinde ya da eş değer eylemlerde kullanılırsa garanti hizmeti üstlenmiyoruz.

6. Güvenlik uyarıları

• Universal makine alt şasisini sadece uygun elektronik aletler ile birlikte kullanın!
• Universal makine alt şasisini her kullanımdan önce hasarlar açısından kontrol edin. Elektronik aletler, hasarlı raf kolları/çapraz tutucular üzerine monte edilmemeli ve orada çalıştırılmamalıdır.

• Elektronik aletler, raf kolları/çapraz tutucular ile vidalanmalı ve universal makine alt şasisinde emniyete alınmalıdır!

• Kurulum sırasında daima universal makine alt şasi- sinin güvenli duruşuna dikkat edin.

• Çalışma sırasında daima doğal ve güvenli bir duruş pozisyonu olmasına dikkat edin.
• Universal makine alt şasisine aşırı yüklenmeyin! Üniversal makine alt şasisini sadece öngörülen amaçlar için kullanın.
• Universal makine alt şasisi üzerinde yapılan tadilatlar, kendi başına yapılan değişiklikler ve izin verilmeyen parçaların kullanımı yasaktır.
• Kusursuz işletiminin sağlanması için universal ma-kine alt şasisinin tüm parçaları, özellikle güvenlik tertibatları doğru monte edilmiş olmalıdır.
• Çocuklar, universal makine alt şasisinden uzak tutulmalıdır. Tertibatı, yetkisiz kişilerin ve çocukların erişemeyeceği bir şekilde muhafaza edin.

⚠️ Dikkat!

Üniversal makine alt şasisi ile bağlantıı elektrikli aletlerin kullanımı sırasında elektrik çarpmasına, yaralanma ve yangın tehlikesine karşı koruma için makineye özgü ilgili güvenlik tedbirleri dikkate alınmalıdır.

Monte edip çalıştırmak istediğiniz elektronik aletin tüm uyarılarını, bu elektronik aleti kullanmadan önce okuyun. Monte edilen elektronik cihazın güvenlik bilgileri de dikkate alınmalıdır.

Güvenlik bilgilerini iyi muhafaza edin.

Tüm güvenlik bilgilerini dikkate alın. Güvenlik bilgilerini dikkate almadığınız takdirde kendinizi ve başkalarını tehlike atmış olursunuz.

7. Teknik veriler

Ölçüler (U x G x Y)

1160-2000 x 632 x900-1000 mm

Yük 250 kg

Ağırlık 13,3 kg

8. Temizlik

⚠️ Dikkat!

Monte edilmiş elektronik cihaz, tüm temizlik ve bakım çalışmalarından önce kapatılmalı ve elektrik fişi çekil-melidir! Yaralanma tehlikesi!

- Universal makine alt şasisini tozdan ve kirden müm-kün olduğu kadar temiz tutun. Universal makine alt şasisini temiz bir bezle silin ya da düşük basınçla basınçlı hava ile üfleyin.

• Universal makine alt şasisinin her kullanım sonrasında doğrudan temizlenmesini öneriyoruz.
• Universal makine alt şasisini düzenli olarak nemli bezle ve biraz yağlama sabunu ile temizleyin. Temizlik ya da çözelti maddesi kullanmayın; bunlar universal makine alt şasisinin plastik parçalarına zarar verebilir.

9. Bakim

Genel bakım uygulamaları

• Cihazı her kullanım sonrasında doğrudan temizlenmesini öneriyoruz.
• Cihazı düzenli olarak nemli bezle ve biraz yağlama sabunu ile temizleyin. Temizlik ya da çözelti maddesi kullanmayın; bunlar cihazın plastik parçalarına zarar verebilir. Cihazın içerisinde su girmemesine dikkat edin.

Servis bilgileri

Ürünün aşağıdaki parçalarının kullanıma veya doğal sürece bağlı olarak aşınmaya tabi olduğu veya aşağıdaki parçaların sarf malzemeleri olarak gerekli olduğu dikkate alınmalıdır.

Aşınma parçaları*: Sıkıştırma çeneleri

* Teslimat kapsamında bulunması zorunlu değildir!

Yedek parçalar ve aksesuarları servis merkezimizden temin edebilirsiniz. Bunun için kapak sayfasındaki QR kodunu tarayın.

10. Depolama

Cihazı ve bunun aksesuarlarını karanlık, kuru ve don-suz ve çocukların erişemeyeceği bir yerde muhafaza edin. Ideal depolama sıcaklığı 5 ve 30°C arasındadır.

11. İmha ve yeniden değerlendirme

Ambalaj ile ilgili bilgiler

Ambalaj malzemeleri geri dönüş- türülebilir özelliktedir. Lütfen ambalajları çevreye uygun bir şekilde tasfiye edin.

Apaçık kusurları malların alınmasından 8 gün içinde bildirilmesi gerekir, aksi takdirde alıcı bu kusurları için tüm talepler kaybeder. Biz ücretsiz, yararsız olmalıdır malzeme veya işçilik üst üste saptanabilir bu süre içinde her bir parça takmadan böyle bir şekilde teslim tarihinden itibaren zimni garanti süresine uygun tedavi ile makinelerde bir garanti veriyoruz. Biz tedarikçiler karşı garanti talepleri hakkı olarak kendimizi üretmek değil bu parça için, biz, sadece teminat olun. Aliciya yeni parçaların yerleştirilmesi için maliyetleri. Dönüşüm ve azaltma iddiaları ve diğer tazminat talepleri dahil değildir.
