UMF2000 - Universalus staklių laikiklis SCHEPPACH - Nemokama naudojimo instrukcija

Produkto tipas	Universali staklių atrama
Prekės ženklas	Scheppach
Modelis	UMF2000
Matmenys (I x G x A)	1160-2000 mm x 632 mm x 900-1000 mm
Maksimali apkrova	250 kg
Svoris	13,3 kg
Medžiaga	Plienas (apytiksliai)
Tinkamas naudojimas	Kampiniai pjūklai, diskiniai pjūklai, kiti elektriniai įrankiai su tvirtinimo angomis
Maksimalus detalių ilgis	3 m
Pagrindinės funkcijos	Stabili atrama staklėms, stalas ruošiniams
Nustatymai	Reguliuojamas aukštis ir ilgis su rankenėlėmis
Komplektacija	Atramos kojos, 4 ilgio reguliavimo rankenėlės, 2 aukščio reguliavimo rankenėlės, 2 ruošinio atramos, 2 pjūklo atramos, tvirtinimo detalės, instrukcija
Valymas	Drėgna šluostė ir juodas muilas, nenaudokite tirpiklių ar agresyvių valiklių
Priežiūra	Prieš kiekvieną naudojimą patikrinti būklę, priveržti tvirtinimo detales
Sauga	Nelipkite ant atramos, neviršykite maksimalios apkrovos, naudokite ant stabilaus paviršiaus, laikykitės sumontuoto įrankio saugos nurodymų
Susidėvėjusios dalys	Gnybtai (neįtraukti į komplektą)
Laikymo temperatūra	Nuo 5 °C iki 30 °C, sausoje ir nuo šalčio apsaugotoje vietoje

Dažnai užduodami klausimai - UMF2000 SCHEPPACH

Kokie įrankiai gali būti sumontuoti ant universalios UMF2000 atramos?

Atrama skirta visiems įprastiems kampiniams pjūklams, dvigubiems kampiniams pjūklams, radialiniams kampiniams pjūklams prekės ženklo Scheppach. Kitų gamintojų įrankius galima naudoti, jei jie turi tinkamas tvirtinimo angas. Prieš pradedant naudoti, būtina tvirtai prisukti elektrinį įrankį.

Kokia maksimali UMF2000 apkrova?

Maksimali apkrova yra 250 kg. Niekada neviršykite šios ribos ir įsitikinkite, kad atrama pastatyta ant lygaus, stabilaus ir tvirto paviršiaus.

Kaip sureguliuoti UMF2000 atramos aukštį ir ilgį?

Naudokite aukščio ir ilgio reguliavimo rankenėles. Fiksavimo svirtelės leidžia užfiksuoti padėtį atlikus reguliavimą. Prieš naudodami tinkamai priveržkite visas rankenėles.

Kokių saugos nurodymų reikia laikytis?

Prieš naudodami perskaitykite visą instrukciją. Niekada nelipkite ant atramos, neviršykite maksimalaus aukščio ar apkrovos, prieš kiekvieną naudojimą patikrinkite, ar nėra pažeidimų, ir laikykitės sumontuoto elektrinio įrankio saugos nurodymų.

Kaip prižiūrėti ir valyti universalią atramą?

Prieš valydami atjunkite sumontuotą įrankį. Naudokite drėgną šluostę su šiek tiek juodo muilo. Nenaudokite agresyvių valiklių ar tirpiklių, kurie gali pažeisti plastikines dalis.

Kokie priedai pateikiami su UMF2000?

Komplekte yra: 1 atramos koja, 4 ilgio reguliavimo rankenėlės, 2 aukščio reguliavimo rankenėlės, 2 ruošinio atramos, 2 pjūklo atramos, 4 varžtai + veržlės + poveržlės ir naudojimo instrukcija.

Ar atrama gali būti naudojama su kitų markių įrankiais?

Taip, jei įrankis turi suderinamas tvirtinimo angas. Tačiau Scheppach neprisiima jokios garantijos už kitų gamintojų prietaisus. Prieš naudodami patikrinkite tinkamumą.

Koks maksimalus ruošinio ilgis?

Maksimalus ruošinio ilgis yra 3 metrai. Ilgesniems ruošiniams naudokite papildomas atramas (pvz., ritininį stalą), kad išvengtumėte apvirtimo.

Kaip laikyti universalią UMF2000 atramą?

Laikykite tamsioje, sausoje, nuo šalčio apsaugotoje vietoje, vaikams nepasiekiamoje vietoje. Ideali temperatūra yra nuo 5 °C iki 30 °C.

Kur rasti atsargines dalis UMF2000?

Susidėvėjusios dalys, pvz., gnybtai, yra prieinamos Scheppach paslaugų centre. Norėdami gauti daugiau informacijos, nuskaitykite QR kodą pagrindiniame puslapyje.

NAUDOJIMO INSTRUKCIJA UMF2000 SCHEPPACH

Simbolių ant įrenginio aiškinimas

	Prieš eksploatacijos pradžią perskaitykite naudojimo instrukciją ir saugos nurodymus bei jų laikykitės!
	Lipti draudžiama!
	Neviršykite bendro aukščio!
	Neviršykite maksimalios ribinės darbinės apkrovos!

Turinys:

Puslapis:

1. lžanga 77
2. Irenginio aprašymas (1 - 2 pav.) 77
3. Komplektacija 77
4. Išpakavimas....77
5. Naudojimas pagal paskirtj 77
6. Saugos nurodymai....78
7. Techniniai duomenys....78
8. Valymas 78
9. Techninė priežiūra 79
10. Laikymas....79
11. Utilizavimas ir pakartotinis atgavimas....79

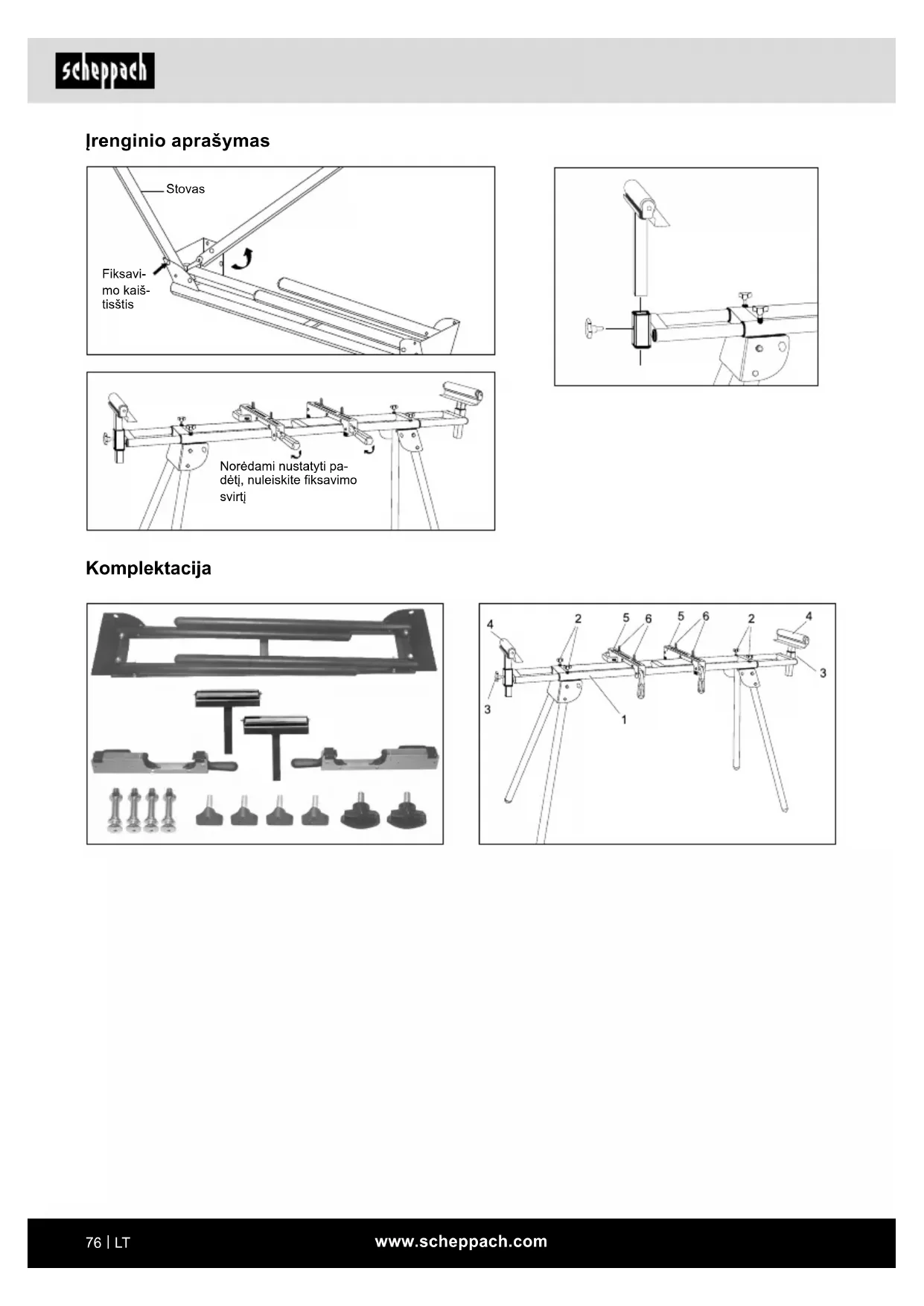

Irenginio aprašymas

Stovas Fiksavi- mo kaiš- tisštis

Norėdami nustatyti padėtį, nuleiskite fiksavimo svirtį

Komplektacija

Mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju įrenginiu.

Nurodymas:

Pagal galiojanti Atsakomybės už gaminį įstatymą šio įrenginio gamintojas neatsako už žalą, kuri atsiranda šiame įrenginyje arba dėl jo:

• netinkamai naudojant,
- nesilaikant naudojimo instrukcijos,
- remontuojant tretiesiems asmenims, neigaliotiems specialistams,
- montuojant ir keičiant neoriginalias atsargines dalis,
- naudojant ne pagal paskirtj.

Atkreipkite dèmesj:

Prieš montuodami ir pradėdami eksploatuoti, perskai-tykite visą naudojimo instrukcijos tekstą.

Ši naudojimo instrukcija padės jums susipažinti su įrenginiu ir naudoti ji pagal numatytają paskirtį.

Naudojimo instrukcijoje pateikiama svarbi informacija, kaip saugiai, profesionaliai ir ekonomiškai dirbti jrenginiu, kaip išvengti pavojų, sumažinti remonto sąnaudas, prastovas ir kaip pagerinti jrenginio patikimumą bei prailginti tinkamumo naudoti laikotarpį.

Be šioje naudojimo instrukcijoje pateiktų saugos reika-lavimų, privalote griežtai laikytis ir savo šalyje galiojan-čių įrenginių eksploatavimo taisyklių.

Naudojimo instrukciją, jdėtą i plastikinį aplanką, laikykite šalia jrenginio, kad apsaugotumėte nuo purvo ir drėgmės. Prieš pradėdamas darbą, ją turi perskaityti kiekvienas operatorius ir griežtai jos laikytis.

jrenginiu dirbti gali tik žmonės, išmokyti naudotis juo ir informuoti apie galimus pavojus. Dirbti jrenginiu gali tik asmenys, sulaukę nustatytojo mažiausio amžiaus.

Be saugos instrukciju, pateiktu šioje naudojimo instrukcijoje ir konkrečiose jūsų šalies taisyklėse, turi būti laikomasi techninių taisyklių, kurios paprastai taikomos tokio paties tipo mašinoms eksploatuoti.

Mes neatsakome už nelaimingus atsitikimus arba pa- žeidimus, atsiradusius nesilaikant šios instrukcijos ir saugos nurodymų.

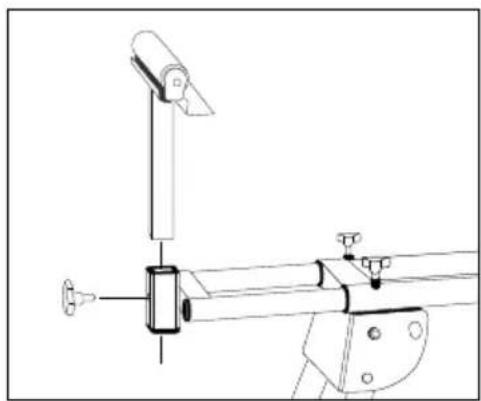

2. Irenginio aprašymas (1 - 2 pav.)

1. Apatinis rêmas
2. Ilgio nustatymo pasukamasis ratukas
3. Aukščio nustatymo pasukamasis ratukas
4. Ruošinių atrama
5. Pjovimo atramos
6. Kaiščiai + veržlės + poveržlės*

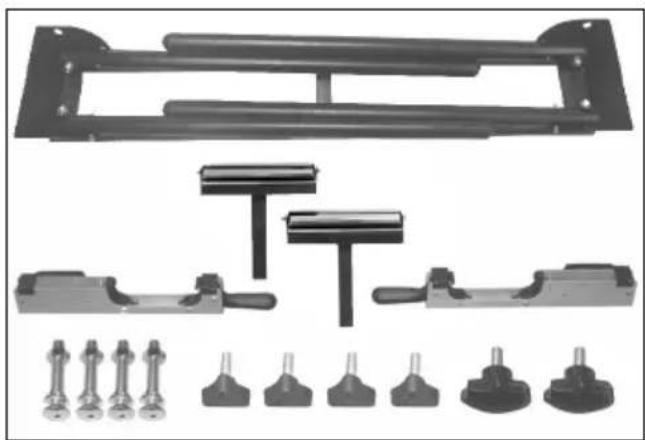

3. Komplektacija

1x Apatinis rêmas
4x Ilgio nustatymo pasukamasis ratukas
2x Aukščio nustatymo pasukamasis ratukas
2x Ruošinių atrama
2x Pjovimo atramos
4x Kaiščiai + veržlės + poveržlės*
1x naudojimo instrukcija

* Komplektacijoje esantys varžtai, skirti mašinai tvirtinti prie universalaus apatinio rémo, tinkami daugybei mašinų. Tačiau gali būti, kad jie netiks Jūsų mašinai.

Tokiu atveju atitinkamų varžtų turite įsigyti patys.

4. Išpakavimas

• Atidarykite pakuotę ir atsargiai išimkite jrenginį.
• Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo fiksatorius (jei yra).
  • Patikrinkite, ar komplekte viskas yra.
• Patikrinkite jrenginj ir priedus, ar transportuojant jie nebuvo pažeisti.
• Jei jmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.

DÈMESIO

Irenginys ir pakavimo medžiagos nėra vaikų žaislas! Vaikams draudžiama žaisti su plastikiniais maišeliais, plėvelėmis ir mažomis dalimis! Pavojus praryti ir uždusti!

5. Naudojimas pagal paskirti

Universalų apatinį staklių rėmą visada naudokite pagal paskirtį.

Ant apatinio staklių rėmo galima montuoti visus įpras- tus įmonės „Scheppach“ skerspjūklius, skersinio ir įstrižinio pjaustymo pjūklus bei dvirankius skersinio ir įstrižinio pjaustymo pjūklus. Kitų gamintojų įrenginiams garantijos neteikiame.

Elektrinius įrankius be tinkamų tvirtinimo kiaurymių ant universalaus apatinio staklių rėmo montuoti ir kartu su universaliu apatiniu staklių rėmu eksploatuoti draudžiama. Prieš eksploatacijos pradžią elektrinius įrankius reikia tvirtai prisukti prie universalaus apatinio staklių rėmo. Be to, universalus apatinis staklių rėmas yra kaip ruošinių atrama dirbant su skersinio pjaustymo pjūklais, staliniais diskiniais pjūklais ir panašiais elektriniais įrankiais.

Maksimalus ruošinių ilgis yra 3 m.

Kad ilgi ruošiniai galimai neapvirstu, prireikus reikia naudoti papildomas ruošinių atramas (pvz., vežimėlj su ratukais-platformą).

Dèmesio: atkreipkite dèmesi į tai, kad ruošinių atrama būtų saugi ir neapvirstų!

Nenaudokite universalaus apatinio staklių rėmo kaip pastolių arba kopėčių. Įsitikinkite, kad prieš naudojant visos rankenos, veržlės ir varžtai yra priveržti. Maksi-mali ribinė darbinė apkrova yra 250 kg. Įsitikinkite, kad universalus apatinis staklių rėmas stovi ant lygaus, tvir-to ir stabilaus pagrindo.

Bet koks kitoks naudojimas laikomas ne pagal paskirtį. Už dėl to patirtą žalą gamintojas neatsako. Rizika tenka vien tik naudotojui.

Atkreipkite dėmesį į tai, kad mūsų įrenginiai nėra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiama garantijos, kai prietaisas naudojamas komercinėse, amatininkų arba pramoninėse įmonėse arba panašiems darbams.

6. Saugos nurodymai

• Naudokite universalų apatinį staklių rėmą tik kartu su tinkamais elektriniais įrankiais!
• Prieš kiekvieną naudojimą patikrinkite universalų apatinį staklių rėmą, ar jis nepažeistas. Elektrinius įrankius leidžiama montuoti ir eksploatuoti tik ant nepažeistų atraminių gembių / skersinių.
• Elektrinius įrankius reikia prisukti prie atraminių gembių / sijų ir užfiksuoti prie universalaus apatinio staklių rėmo!
• Statydami visada atkreipkite dėmesį į tai, kad universalus apatinis staklių rėmas stovėtų stabiliai.
• Dirbdami visada atkreipkite dèmesj i tai, kad stovė-tumėte naturalioje padėtyje ir saugiai.

• Neperkraukite universalaus apatinio staklių rėmo! Naudokite universalų apatinį staklių rėmą tik numatytiems tikslams.

• Permontuoti universalų apatinį staklių rėmą, atlikti savavališkus jo pakeitimus ir naudoti neleidžiamas dalis draudžiama.

• Visos universalaus apatinio staklių rėmo dalys, ypač saugos įtaisai, turi būti tinkamai sumontuoti, kad būtų užtikrintas sklandus eksploatavimas.
• Vaikai turi laikytis atstumo iki universalaus apatinio staklių rėmo. Laikykite įrenginį saugioje neįgaliotiems asmenims ir vaikams nepasiekiamoje vietoje.

⚠️ Dèmesio!

Prieš naudojant elektrinius įrankius kartu su universaliu apatiniu staklių rèmu, norint apsisaugoti nuo elektros smūgio, pavojaus susižaloti ir gaisro pavojaus, būtina atsižvelgti į atitinkamas, su mašina susijusias saugos priemones.

Prieš naudodami ši elektrinj įrankį, perskaitykite visas nuorodas dėl elektrinio įrankio, kurį Jūs montuojate ir norite eksploatuoti.

Taip pat laikykitės sumontuoto elektrinio įrankio sau- gos nuorodu.

Padėkite šiuos saugos nurodymus i saugią vietą.

Laikykitės saugos nurodymų. Jei saugos nurodymų nesilaikysite, kelsite pavojų sau ir kitiems asmenims.

7. Techniniai duomenys

Matmenys (ilgis x plotis x aukštis)

1160-2000 x 632 x 900-1000 mm

Naudingoji apkrova 250 kg

Svoris 13,3 kg

8. Valymas

⚠️ Dèmesio!

Prieš atliekant bet kokius valymo ir techninės priežiūros darbus, reikia išjungti sumontuotą elektrinį prietaisą ir ištraukti tinklo kištuką! Pavojus susižaloti!

• Stenkitės, kad universalus apatinis staklių rėmas būtų kuo švaresnis ir nedulkėtas. Esant mažam slėgiui, nuvalykite universalų apatinį staklių rėmą švaria šluoste arba išpūskite suslėgtuojų oru.
• Rekomenduojame universalų apatinį staklių rėmą išvalyti iš karto po kiekvieno naudojimo.
• Reguliariai valykite jrenginj drėgna šluoste su šiek tiek skystojo muilo. Nenaudokite valymo priemonių ir tirpiklių. Jie gali pažeisti plastikines universalaus apatinio staklių rémo dalis.

9. Techninė priežiūra

Bendrieji techninės priežiūros darbai

• Rekomenduojame jrenginj išvalyti iš karto po kiekvieno naudojimo.
• Reguliariai valykite jrenginj drėgna šluoste. Nenaudokite valymo priemonių ir tirpiklių. Jie gali pažeisti plastikines jrenginio dalis. Atkreipkite dėmesį į tai, kad į jrenginio vidų nepatektų vandens.

Aptarnavimo informacija

Reikia atsižvelgti j tai, kad atitinkamos šio produkto detalės priklausomai nuo naudojimo arba natūraliai nusidėvi, arba yra reikalingos kaip darbinė medžiaga. Besidėvinčios detalės*: Prispaudimo kumštelis

* netiekiamos kartu su prietaisu!

Atsarginių dalių ir priedų įsigysite mūsų techninės priežiūros centre. Tam nuskenuokite tituliniame lape esantį QR kodą.

10. Laikymas

Laikykite jrenginj ir jo priedus tamsioje, sausoje, apsaugotoje nuo šalčio ir vaikams nepasiekiamoje vie-toje. Optimali laikymo temperatūra yra nuo 5 iki 30 °C.

11. Utilizavimas ir pakartotinis atgavimas

Pakavimo nuorodos

Pakavimo medžiagas galima perdirbti. Utilizuokite pakuotes, tau-sodami aplinką

Dėl akivaizdžiai matomų defektų turi būti informuota per 8 dienas nuo įrenginio gavimo momento. Kitu atveju pirkėjo teisė reikšti pretenziją dėl šių defektų yra negaliojanti. Savo įrenginiams mes garantuojame įstatymo nustatytą pilną aptarnavimą garantinio laikotarpio metu, jei yra laikomasi gamintojo-vartotojo susitarimo ir mes pažadame nemokamai pakeisti bet kurias mašinos dalis, sugedusias dėl blogos medžiagos ar gamyklinio broko. Mes neatsakome už dalis, pagamintas ne mūsų ir jūsų gautas iš kito tiekėjo. Naujų dalių montavimo kaštai yra pirkėjo atsakomybė. Pirkimo nutraukimas ar pirkimo kainos sumažini-mas, kaip ir bet kurios kitos pretenzijos dėl nuostolių nebus patenkinamos.

Garanti SE
