UMF2000 - Uniwersalne wsparcie do obrabiarek SCHEPPACH - Bezpłatna instrukcja obsługi

Rodzaj produktu	Uniwersalny stół pod maszynę
Marka	Scheppach
Model	UMF2000
Wymiary (Dł. x Szer. x Wys.)	1160-2000 mm x 632 mm x 900-1000 mm
Maksymalne obciążenie	250 kg
Waga	13,3 kg
Materiał	Stal (szacunkowo)
Zastosowanie zgodne z przeznaczeniem	Piły ukośne, piły tarczowe, inne elektronarzędzia z otworami montażowymi
Maksymalna długość obrabianego przedmiotu	3 m
Główne funkcje	Stabilne podparcie dla elektronarzędzia, podpora dla obrabianych elementów
Regulacje	Regulacja wysokości i długości za pomocą pokręteł
Elementy w zestawie	Noga podporowa, 4 pokrętła regulacji długości, 2 pokrętła wysokości, 2 podpory przedmiotu, 2 podpory piły, elementy mocujące, instrukcja
Czyszczenie	Wilgotna ściereczka i mydło w płynie, bez rozpuszczalników ani agresywnych detergentów
Konserwacja	Sprawdzić stan przed każdym użyciem, dokręcić mocowania
Bezpieczeństwo	Nie wchodzić na podstawę, nie przekraczać maksymalnego obciążenia, używać na stabilnym podłożu, przestrzegać zaleceń zamontowanego narzędzia
Części eksploatacyjne	Szczęki zaciskowe (nie są dostarczane)
Temperatura przechowywania	5°C do 30°C, suche i zabezpieczone przed mrozem miejsce

Często zadawane pytania - UMF2000 SCHEPPACH

Jakie narzędzia można zamontować na uniwersalnym stole UMF2000?

Podstawa jest przeznaczona do wszystkich popularnych pił ukośnych, pił ukośnych z przesuwem, pił ukośnych radialnych marki Scheppach. Narzędzia innych producentów mogą być używane, jeśli posiadają odpowiednie otwory montażowe. Przed uruchomieniem należy solidnie przykręcić elektronarzędzie.

Jaka jest maksymalna nośność UMF2000?

Maksymalne obciążenie wynosi 250 kg. Nigdy nie przekraczaj tego limitu i upewnij się, że podstawa jest umieszczona na płaskiej, stabilnej i równej powierzchni.

Jak regulować wysokość i długość podstawy UMF2000?

Użyj pokręteł regulacji wysokości i długości. Dźwignie blokujące umożliwiają zablokowanie pozycji po dokonaniu regulacji. Przed użyciem dokręć wszystkie pokrętła.

Jakie zasady bezpieczeństwa należy przestrzegać?

Przeczytaj całą instrukcję przed użyciem. Nigdy nie wchodź na podstawę, nie przekraczaj maksymalnej wysokości lub obciążenia, sprawdź brak uszkodzeń przed każdym użyciem i przestrzegaj zasad bezpieczeństwa zamontowanego elektronarzędzia.

Jak konserwować i czyścić uniwersalną podstawę?

Przed czyszczeniem odłącz zamontowane narzędzie. Użyj wilgotnej ściereczki z odrobiną mydła w płynie. Nie używaj agresywnych detergentów ani rozpuszczalników, które mogą uszkodzić części plastikowe.

Jakie akcesoria są dostarczane z UMF2000?

W skład zestawu wchodzą: 1 noga podporowa, 4 pokrętła regulacji długości, 2 pokrętła regulacji wysokości, 2 podpory przedmiotu obrabianego, 2 podpory piły, 4 śruby + nakrętki + podkładki oraz instrukcja obsługi.

Czy podstawę można używać z narzędziami innych marek?

Tak, pod warunkiem że narzędzie ma kompatybilne otwory montażowe. Jednak firma Scheppach nie udziela żadnej gwarancji na urządzenia innych producentów. Przed użyciem sprawdź dopasowanie.

Jaka jest maksymalna długość obrabianych przedmiotów?

Maksymalna długość obrabianych przedmiotów wynosi 3 metry. W przypadku dłuższych elementów użyj dodatkowych podpór (np. stojaka rolkowego), aby zapobiec przewróceniu.

Jak przechowywać uniwersalną podstawę UMF2000?

Przechowuj w ciemnym, suchym miejscu, zabezpieczonym przed mrozem, poza zasięgiem dzieci. Idealna temperatura to od 5°C do 30°C.

Gdzie znaleźć części zamienne do UMF2000?

Części eksploatacyjne, takie jak szczęki zaciskowe, są dostępne w centrum serwisowym Scheppach. Zeskanuj kod QR na stronie głównej, aby uzyskać więcej informacji.

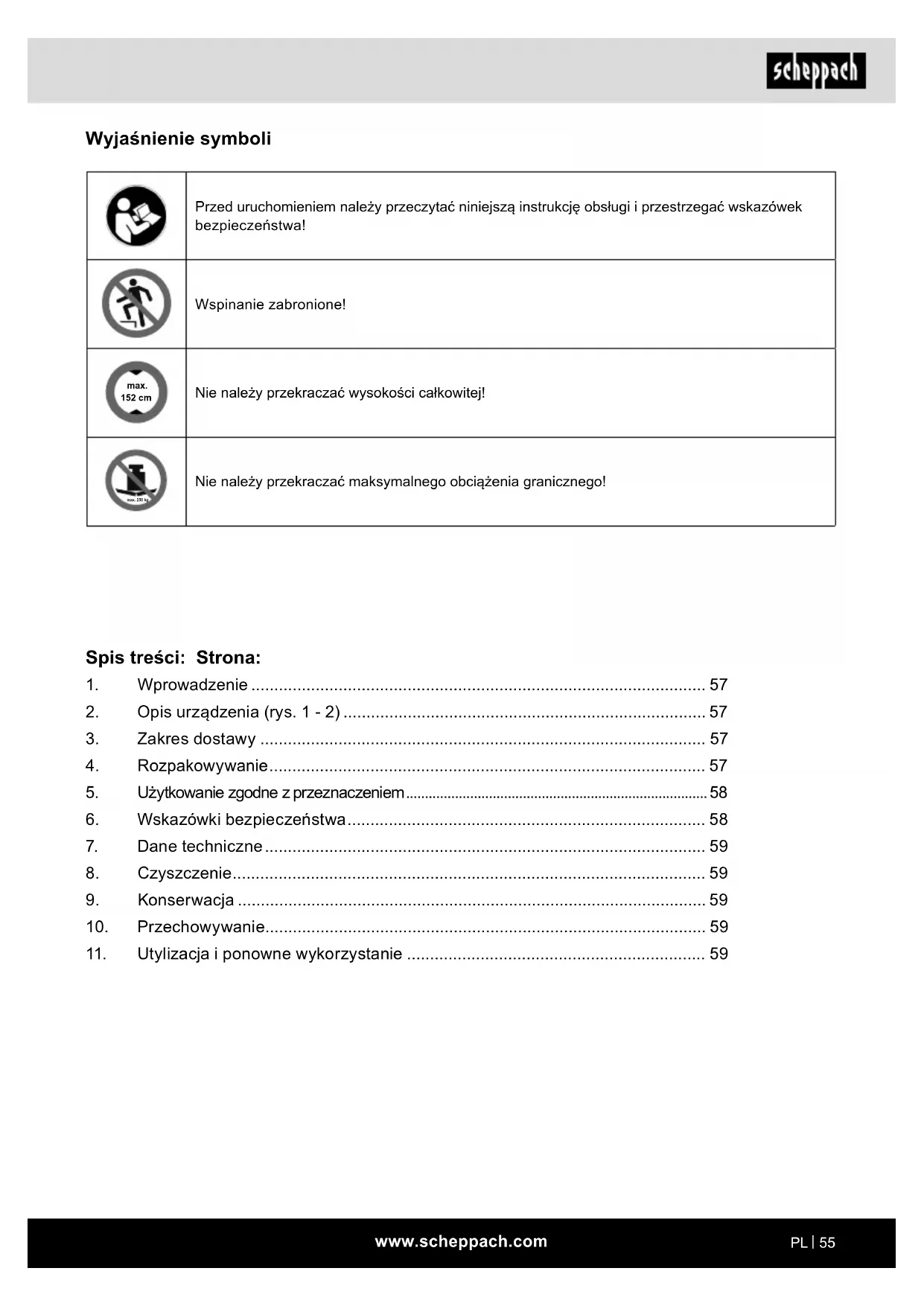

INSTRUKCJA OBSŁUGI UMF2000 SCHEPPACH

	Przed uruchomieniem należy przeczytać niniejszą instrukcję obsługi i przestrzegać wskazówek bezpieczeństwa!
	Wspinanie zabronione!
	Nie należy przekraczać wysokości całkowitej!
	Nie należy przekraczać maksymalnego obciążenia granicznego!

Spis treści: Strona:

1. Wprowadzenie 57
2. Opis urządzenia (rys. 1 - 2) 57
3. Zakres dostawy 57
4. Rozpakowywanie....57
5. Użytkowanie zgodne z przeznaczeniem....58
6. Wskazówki bezpieczeństwa....58
7. Dane techniczne 59
8. Czyszczenie....59
9. Konserwacja 59
10. Przechowywanie....59
11. Utylizacja i ponowne wykorzystanie 59

Opis urządzenia

Uniwersalna baza Pin do wykry- wania

Zmniejszyć dźwignię blokady, aby dostoso- wać pozycję

Zakres dostawy

Życzymy wiele radości i sukcesów w trakcie pracy z nowo nabytym urządzeniem.

Wskazówka:

W świetle obowiązującego prawa dotyczącego odpowiedzialności za produkt producent tego urządzenia nie odpowiada za szkody, które powstały w tym urządzeniu lub poprzez jego działanie, podczas:

• nieprawidłowej obsługi,
• nieprzestrzegania instrukcji obsługi,
• napraw przeprowadzanych przez osoby trzecie, nie-autoryzowanych fachowców,
• montażu i wymiany na nieoryginalne części,
• użytkowania niezgodnego z przeznaczeniem,

Rekomendujemy Państwu:

Przed montażem oraz przed rozpoczęciem użytkowania urządzenia należy przeczytać dokładnie cały tekst instrukcji obsługi.

Instrukcja obsługi ma na celu ułatwić Państwu zapoznanie się z nową maszyną oraz umożliwiać jak najlepsze wykorzystanie maszyny zgodnie z przeznaczeniem.

Instrukcja obsługi zawiera ważne wskazówki dotyczące bezpiecznej, profesjonalnej i ekonomicznej pracy z maszyną, a także tego, jak uniknąć niebezpieczeństw, obniżyć koszty napraw, unikać przestojów w pracy oraz jak zwiększyć niezawodność i żywotność urządzenia.

Oprócz przepisów bezpieczeństwa zawartych w niniejszej instrukcji należy bezwzględnie przestrzegać lokalnych przepisów krajowych dotyczących eksploatacji maszyny.

Niniejszą instrukcję obsługi należy przechowywać przy maszynie w plastikowej torebce, chroniąc ją przed brudem i wilgocią. Każdy operator urządzenia przed rozpoczęciem z nim pracy powinien przeczytać instrukcję obsługi i dokładnie jej przestrzegać.

Do pracy z urządzeniem mogą być dopuszczone wyłącznie osoby, które zostały przeszkolone w zakresie korzystania z urządzenia i zostały poinformowane o niebezpieczeństwach z tym związanych. Należy przestrzegać wymaganej dolnej granicy wieku.

Poza informacjami o bezpieczeństwie zawartymi w niniejszej instrukcji obsługi oraz szczegółowych przepisów krajowych należy przestrzegać ogólnych zasad technicznych.

Nie ponosimy odpowiedzialności za wypadki lub szkody powstałe wskutek nieprzestrzegania niniejszej instrukcji oraz wskazówek bezpieczeństwa.

2. Opis urządzenia (rys. 1 - 2)

1. Uniwersalna baza
2. Pokrętło do regulacji długości
3. Koła do regulacji wysokości
4. Wsparcie dla przedmiotów
5. Wsporniki
6. Śruby + nakrętki + podkładki*

3. Zakres dostawy

1x Uniwersalna baza

4x Pokrętło do regulacji długości

2x Koła do regulacji wysokości

2x Wsparcie dla przedmiotów

2x Wsporniki

4x Śruby + nakrętki + podkładki*

1x Instrukcja obsługi

* Śruby dostarczone w celu zamocowania maszyny do uniwersalnej podstawy są odpowiednie dla szerokiej gamy maszyn. Może się jednak zdarzyć, że nie są one odpowiednie dla Państwa maszyny. W takim przypadku należy samodzielnie zakupić odpowiednie śruby.

4. Rozpakowywanie

• Otworzyć opakowanie i wyjąć ostrożnie urządzenie.
• Usunąć materiał opakowaniowy oraz zabezpieczenia opakowania/transportowe (jeśli występują).
• Sprawdzić, czy zakres dostawy jest kompletny.
• Sprawdzić urządzenie i elementy wyposażenia pod kątem uszkodzeń transportowych.
• W miarę możliwości zachować opakowanie do zakończenia okresu gwarancyjnego.

UWAGA!

Urządzenie i materiały opakowaniowe nie mogą służyć jako zabawka dla dzieci! Dzieciom nie wolno bawić się workami z tworzywa sztucznego, foliami i drobnymi elementami! Istnieje niebezpieczeństwo połknięcia i uduszenia!

5. Użytkowanie zgodne z przeznaczeniem

Pamiętać stale o użytkowaniu podstawy maszyny zgodnym z przeznaczeniem.

Na uniwersalnej podstawie maszyny można zamontować wszystkie popularne piły poprzeczne, ukośnie do cięcia poprzecznego oraz piły poprzeczne, wzdłużne i ukośne firmy Scheppach. Nie ponosimy odpowiedzialności za urządzenia innych producentów.

Elektronarzędzi bez pasujących otworów mocujących nie wolno montować na uniwersalnej podstawie maszyny i nie wolno ich użytkować w połączeniu z uniwersalną podstawą maszyny.

Przed uruchomieniem należy przykręcić elektronarzędzia do uniwersalnej podstawy maszyny.

Uniwersalna podstawa maszyny służy ponadto jako podpora przedmiotu obrabianego podczas prac z tarczówkami do obrzynania czół tarcicy, tarczówkami uniwersalnymi i.in. elektronarzędziami.

Maksymalna długość przedmiotu obrabianego wynosi 3 m.

Aby uniknąć ew. przechylania długich przedmiotów obrabianych należy, jeśli konieczne, zastosować do-datkowe podpory elementu obrabianego (np. wózek transportowy).

Uwaga: Zapewnić bezpieczną i nieprzechylającą się podporę przedmiotu obrabianego!

Nie używać uniwersalnej podstawy maszyny jako rusztowania lub drabiny. Upewnić się, że wszystkie rękojeści, nakrętki i śruby zostały przed użyciem dokręcone.

Maksymalne obciążenie graniczne wynosi 250 kg.

Upewnić się, że uniwersalna podstawa maszyny jest ustawiona na równym, stałym i stabilnym podłożu.

Każde użycie wykraczające poza wyżej podane jest uważane za niezgodne z przeznaczeniem. Za wynikające stąd szkody producent nie odpowiada; ryzyko ponosi wyłącznie użytkownik.

Należy pamiętać, że urządzenia produkowane nie zostały przeznaczone do użytku komercyjnego, rzemieślniczego lub przemysłowego. Nie ponosimy żadnej odpowiedzialności za nasz produkt, jeśli jest on używany w celach komercyjnych, rzemieślniczych, przemysłowych lub podobnych.

6. Wskazówki bezpieczeństwa

- Używać uniwersalnej podstawy maszyny wyłącznie w połączeniu z przeznaczonymi do tego celu elektronarzędziami!

- Przed każdym użyciem sprawdzić uniwersalną podstawę maszyny pod kątem uszkodzeń. Zabronione jest montowanie i użytkowanie elektronarzędzi na uszkodzonych ramionach podpierających/ poprzecznicach.

- Należy przykręcić elektronarzędzia do ramion podpierających/poprzecznic i zabezpieczyć na uniwersalnej podstawie maszyny!

- Podczas ustawiania zwracać zawsze uwagę na stabilną pozycję uniwersalnej podstawy maszyny.

- Podczas pracy zwracać zawsze uwagę na naturalną i stabilną pozycję.

- Nie przeciązać uniwersalnej podstawy maszyny! Używać uniwersalnej podstawy maszyny wyłącznie do celów, do których został on zaprojektowany.

- Przeróbki, samowolne modyfikacje uniwersalnej podstawy maszyny oraz zastosowanie niedozwolonych części są zabronione.

- Wszystkie części uniwersalnej podstawy maszyny, w szczególności urządzenia bezpieczeństwa, muszą być prawidłowo zamontowane, aby zapewnić bezawaryjną pracą.

- Dzieci należy trzymać z dala od uniwersalnej podstawy maszyny. Przechowywać przyrząd w sposób dobrze zabezpieczony przed niepowołanymi osobami i dziećmi.

⚠ Uwaga!

Podczas użytkowania elektronarzędzi, w połączeniu z uniwersalną podstawą maszyny, należy użyć właściwych dla danej maszyny środków bezpieczeństwa, zabezpieczających przed porażeniem prądem elektrycznym, zagrożeniem doznania obrażeń i pożarem.

Przed eksploatacją przeczytać wszystkie wskazówki dotyczące przeznaczonego do montażu i eksploatacji narzędzia elektrycznego.

Należy również przestrzegać wskazówek dotyczących bezpieczeństwa zamontowanego elektronarzędzia.

7. Dane techniczne

Wymiary

(DxSxW) sa

1160-2000 x 632 x 900-1000 mm

Obciążenie 250 kg

Cieżar 13,3 kg

8. Czyszczenie

⚠ Uwaga!

Przed podjęciem jakichkolwiek prac związanych z czyszczeniem i konserwacją należy wyłączyć zamontowane elektronarzędzie i wyciągnąć wtyczkę z sieci! Niebezpieczeństwo obrażeń!!

• Utrzymywać uniwersalną podstawę maszyny w sta- nie wykazującym jak najmniejsze zapylenie i ilość zabrudzeń. Czyścić uniwersalną podstawę maszy- ny czystą ściereczką lub przedmuchować sprężo- nym powietrzem pod niskim ciśnieniem.
• Zalecamy czyszczenie uniwersalnej podstawy maszyny bezpośrednio po każdym czyszczeniu.
• Czyścić przyrząd regularnie wilgotną ściereczką z niewielką ilością szarego mydła. Nie stosować detergentów ani rozpuszczalników, które mogłyby uszkodzić elementy uniwersalnej podstawy maszyny wykonaneych z tworzyw szt ucznych.

9. Konserwacja

Ogólne działania konserwujące

• Zalecamy czyszczenie urządzenia bezpośrednio po każdym użyciu.
• Urządzenie powinno się regularnie czyścić wilgotną szmatką i niewielką ilością szarego mydła. Nie używać środków czyszczących ani rozpuszczalników; mogłyby one uszkodzić plastikowe części urządzenia. Uważać, aby do wnętrza nie dostała się woda.

Informacje serwisowe

Należy wziąć pod uwagę, że następujące części tego produktu podlegają normalnemu podczas eksploatacji lub naturalnemu zużyciu bądź że następujące części konieczne są jako materiały eksploatacyjne.

Części zużywające się*: Szczęki mocujące

* nie zawsze wchodzą w zakres dostawy

Części zamienne i wyposażenie można zamówić w naszym punkcie serwisowym. W tym celu zeskanować kod QR znajdujący się na stronie tytułowej.

10. Przechowywanie

Urządzenie i jego wyposażenie przechowywać w miejscu zaciemnionym, suchym i zabezpieczonym przed mrozem oraz niedostępnym dla dzieci. Optymalna temperatura przechowywania wynosi od 5 do 30°C.

11. Utylizacja i ponowne wykorzystanie

Wskazówki dotyczące opakowania

Materiały opakowaniowe nadają się do recyklingu. Opakowania należy utylizować w sposób przyjazny dla środowiska.

Wszelkie uszkodzenia muszą być zgłaszane w przeciągu 8 dni od daty otrzymania towaru, w przeciwnym wypadku, prawo do reklamacji wygasa. Gwa- rantujemy, że w czasie trwania gwarancji wymienimy wszelkie części maszyny, które okażą się niesprawne na skutek wad materiału z jakiego zostały wykonane lub błędów w produkcji bez dodatkowych opłat pod warunkiem, że maszyna będzie obsługiwana zgodnie z zaleceniami. W odniesieniu do części nie produkowanych przez nas, gwarancja obowiązuje tylko w przypadku naszych dostawców. Koszty instalacji nowych części są ponoszone przez klienta. Odszkodowania wynikłe z uszkodzeń maszyny oraz redukcje ceny zakupu maszyny w ramach reklamacji nie będą rozpatrywane.
