ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SM150LB SCHEPPACH

Διπλός τροχός λείανσηςΜετάφραση του πρωτοτύπου των οδηγιών χρήσης

Εξήγηση των συμβόλων πάνω στη συσκευή Η χρήση συμβόλων στο παρόν εγχειρίδιο έχει σκοπό να επιστήσει την προσοχή σας σε ενδεχόμενους κινδύνους. Τα σύμβολα ασφαλείας και οι εξηγήσεις που τα συνοδεύουν πρέπει να κατανοούνται πλήρως. Οι προειδοποιήσεις αυτές καθ' εαυτές δεν αποσοβούν τους κινδύνους και δεν υποκαθιστούν τη λήψη σωστών μέτρων πρόληψης ατυχημάτων. Προειδοποίηση! Θανάσιμος κίνδυνος, κίνδυνος τραυματισμού ή πιθανή ζημιά στο εργαλείο, σε περίπτωση μη τήρησης! Προειδοποίηση - Για να μειωθεί ο κίνδυνος τραυματισμού, διαβάστε τις οδηγίες χειρισμού. Φοράτε προστασία ακοής. Η επίδραση του θορύβου ενδέχεται να προκαλέσει απώλεια

Φοράτε μάσκα προστασίας από σκόνη. Κατά την επεξεργασία ξύλου και άλλων υλικών μπορεί να προκύψει σκόνη επιβλαβής για την υγεία. Δεν επιτρέπεται η επεξεργασία υλικών που περιέχουν αμίαντο! Φοράτε προστατευτικά γυαλιά. Οι σπινθήρες που παράγονται κατά την εργασία ή τα θραύσματα, τα πριονίδια και οι σκόνες που εξέρχονται από τη συσκευή μπορούν να προκαλέσουν απώλεια της όρασης. Προσοχή! Πριν από οποιαδήποτε εργασία συναρμολόγησης, καθαρισμού, μετατροπής, συντήρησης, αποθήκευσης και μεταφοράς πρέπει να απενεργοποιείτε τη συσκευή και να την αποσυνδέετε από την τροφοδοσία ρεύματος. Ποτέ δεν επιτρέπεται να χρησιμοποιηθεί μια πέτρα ακονίσματος στην πλευρά βούρτσας του μηχανήματος. Το προϊόν συμμορφώνεται με τις ισχύουσες Ευρωπαϊκές Οδηγίες. Το προϊόν συμμορφώνεται με τις ισχύουσες σερβικές κανονιστικές Οδηγίες.www.scheppach.com

5. Γενικές υποδείξεις ασφαλείας............................................................................ 261

Πρέπει να τηρείται η απαιτούμενη ελάχιστη ηλικία. Εκτός από τις υποδείξεις ασφαλείας που αναφέρονται στις παρούσες οδηγίες χειρισμού και τις ειδικές διατά- ξεις της χώρας σας, για τη λειτουργία μηχανημάτων παρόμοιας κατασκευής, πρέπει να τηρείτε τους γενικά αναγνωρισμένους τεχνικούς κανόνες. Δεν αναλαμβάνουμε καμία ευθύνη για ατυχήματα ή ζημιές που οφείλονται σε παράβλεψη αυτών των οδη- γιών και των υποδείξεων ασφαλείας.

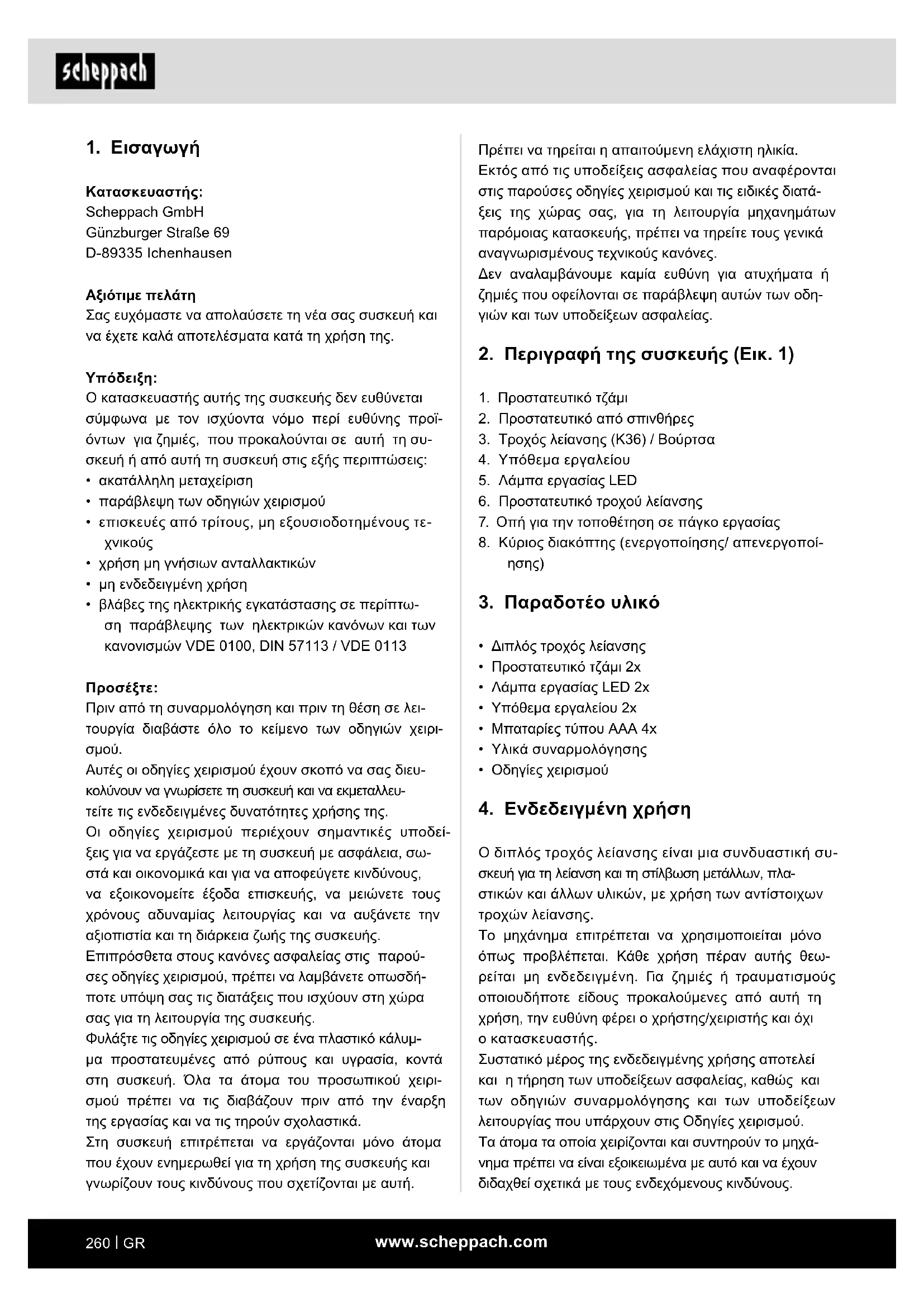

2. Περιγραφή της συσκευής (Εικ. 1)

1. Προστατευτικό τζάμι

2. Προστατευτικό από σπινθήρες

3. Τροχός λείανσης (K36) / Βούρτσα

4. Υπόθεμα εργαλείου

5. Λάμπα εργασίας LED

6. Προστατευτικό τροχού λείανσης

7. Οπή για την τοποθέτηση σε πάγκο εργασίας

8. Κύριος διακόπτης (ενεργοποίησης/ απενεργοποί-

• Διπλός τροχός λείανσης

• Προστατευτικό τζάμι 2x

• Λάμπα εργασίας LED 2x

• Υπόθεμα εργαλείου 2x

• Μπαταρίες τύπου AAA 4x

• Υλικά συναρμολόγησης

4. Ενδεδειγμένη χρήση

Ο διπλός τροχός λείανσης είναι μια συνδυαστική συ- σκευή για τη λείανση και τη στίλβωση μετάλλων, πλα- στικών και άλλων υλικών, με χρήση των αντίστοιχων τροχών λείανσης. Το μηχάνημα επιτρέπεται να χρησιμοποιείται μόνο όπως προβλέπεται. Κάθε χρήση πέραν αυτής θεω- ρείται μη ενδεδειγμένη. Για ζημιές ή τραυματισμούς οποιουδήποτε είδους προκαλούμενες από αυτή τη χρήση, την ευθύνη φέρει ο χρήστης/χειριστής και όχι ο κατασκευαστής. Συστατικό μέρος της ενδεδειγμένης χρήσης αποτελεί και η τήρηση των υποδείξεων ασφαλείας, καθώς και των οδηγιών συναρμολόγησης και των υποδείξεων λειτουργίας που υπάρχουν στις Οδηγίες χειρισμού. Τα άτομα τα οποία χειρίζονται και συντηρούν το μηχά- νημα πρέπει να είναι εξοικειωμένα με αυτό και να έχουν διδαχθεί σχετικά με τους ενδεχόμενους κινδύνους.

Κατασκευαστής: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Αξιότιμε πελάτη Σας ευχόμαστε να απολαύσετε τη νέα σας συσκευή και να έχετε καλά αποτελέσματα κατά τη χρήση της.

Ο κατασκευαστής αυτής της συσκευής δεν ευθύνεται σύμφωνα με τον ισχύοντα νόμο περί ευθύνης προϊ- όντων για ζημιές, που προκαλούνται σε αυτή τη συ- σκευή ή από αυτή τη συσκευή στις εξής περιπτώσεις:

• ακατάλληλη μεταχείριση

• παράβλεψη των οδηγιών χειρισμού

• επισκευές από τρίτους, μη εξουσιοδοτημένους τε-

• χρήση μη γνήσιων ανταλλακτικών

• μη ενδεδειγμένη χρήση

• βλάβες της ηλεκτρικής εγκατάστασης σε περίπτω- ση παράβλεψης των ηλεκτρικών κανόνων και των κανονισμών VDE 0100, DIN 57113 / VDE 0113

Πριν από τη συναρμολόγηση και πριν τη θέση σε λει- τουργία διαβάστε όλο το κείμενο των οδηγιών χειρι-

Αυτές οι οδηγίες χειρισμού έχουν σκοπό να σας διευ- κολύνουν να γνωρίσετε τη συσκευή και να εκμεταλλευ- τείτε τις ενδεδειγμένες δυνατότητες χρήσης της. Οι οδηγίες χειρισμού περιέχουν σημαντικές υποδεί- ξεις για να εργάζεστε με τη συσκευή με ασφάλεια, σω- στά και οικονομικά και για να αποφεύγετε κινδύνους, να εξοικονομείτε έξοδα επισκευής, να μειώνετε τους χρόνους αδυναμίας λειτουργίας και να αυξάνετε την αξιοπιστία και τη διάρκεια ζωής της συσκευής. Επιπρόσθετα στους κανόνες ασφαλείας στις παρού- σες οδηγίες χειρισμού, πρέπει να λαμβάνετε οπωσδή- ποτε υπόψη σας τις διατάξεις που ισχύουν στη χώρα σας για τη λειτουργία της συσκευής. Φυλάξτε τις οδηγίες χειρισμού σε ένα πλαστικό κάλυμ- μα προστατευμένες από ρύπους και υγρασία, κοντά στη συσκευή. Όλα τα άτομα του προσωπικού χειρι- σμού πρέπει να τις διαβάζουν πριν από την έναρξη της εργασίας και να τις τηρούν σχολαστικά. Στη συσκευή επιτρέπεται να εργάζονται μόνο άτομα που έχουν ενημερωθεί για τη χρήση της συσκευής και γνωρίζουν τους κινδύνους που σχετίζονται με αυτή.www.scheppach.com

1. Ασφάλεια χώρου εργασίας

a) Διατηρείτε την περιοχή εργασίας καθαρή και καλά φωτισμένη. Από ακαταστασία ή μη φωτι- σμένες περιοχές εργασίας μπορεί να προκληθούν

b) Μην εργάζεστε με το ηλεκτρικό εργαλείο σε δυνητικά εκρήξιμο περιβάλλον όπου βρίσκο- νται καύσιμα υγρά, αέρια ή σκόνες. Τα ηλε- κτρικά εργαλεία παράγουν σπινθήρες οι οποίοι μπορούν να προκαλέσουν ανάφλεξη της σκόνης ή των ατμών. c) Κατά τη χρήση του ηλεκτρικού εργαλείου κρα- τάτε μακριά παιδιά και άλλα άτομα. Σε περί- πτωση εκτροπής μπορεί να χάσετε τον έλεγχο του ηλεκτρικού εργαλείου.

2. Ασφάλεια χρήσης ηλεκτρικού ρεύματος

a) Το φις σύνδεσης του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Δεν επιτρέπε- ται κανενός είδους τροποποίηση του φις. Μη χρησιμοποιείτε φις προσαρμογής με ηλεκτρικά εργαλεία που διαθέτουν προστασία μέσω γεί- ωσης. Τα μη τροποποιημένα φις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας. b) Αποφεύγετε την επαφή του σώματος με γει- ωμένες επιφάνειες όπως σε σωλήνες, θερμα- ντικά σώματα, ηλεκτρικές κουζίνες και ψυγεία. Όταν το σώμα σας είναι γειωμένο, υπάρχει αυξη- μένος κίνδυνος από ηλεκτροπληξία. c) Διατηρείτε τα ηλεκτρικά εργαλεία σας μακριά από βροχή ή υγρασία. Η διείσδυση νερού σε μια ηλεκτρική συσκευή αυξάνει τον κίνδυνο ηλεκτρο-

d) Μην κακομεταχειρίζεστε το καλώδιο σύνδε- σης για να μεταφέρετε ή να αναρτήσετε το ηλε- κτρικό εργαλείο ή για να αποσυνδέσετε το φις από την πρίζα. Κρατάτε το καλώδιο σύνδεσης μακριά από υπερβολική θερμοκρασία, λάδι, αιχμηρά άκρα ή κινούμενα μέρη. Τα καλώδια σύνδεσης που έχουν υποστεί ζημιά ή είναι μπερ- δεμένα αυξάνουν τον κίνδυνο ηλεκτροπληξίας. e) Όταν εργάζεστε με ένα ηλεκτρικό εργαλείο σε υπαίθριο χώρο, χρησιμοποιείτε μόνο καλώδια επέκτασης που είναι και αυτά κατάλληλα για χρήση σε εξωτερικούς χώρους. Η χρήση καλω- δίου επέκτασης κατάλληλου για χρήση σε εξωτερι- κούς χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας. f) Αν είναι αναπόφευκτη η λειτουργία του ηλε- κτρικού εργαλείου σε περιβάλλον με υγρασία, χρησιμοποιείτε ένα ρελέ προστασίας από ρεύμα διαρροής. Πέραν αυτού, πρέπει να τηρούνται με απόλυτη ακρί- βεια οι ισχύοντες κανονισμοί πρόληψης ατυχημάτων. Πρέπει να τηρούνται και οι λοιποί κανόνες στους το- μείς της ιατρικής εργασίας και της τεχνικής ασφάλειας. Οι τροποποιήσεις στο μηχάνημα αποκλείουν κάθε ευ- θύνη του κατασκευαστή για όσες ζημιές προκύψουν

Η λειτουργία του μηχανήματος επιτρέπεται μόνο με γνήσια εξαρτήματα και γνήσια αξεσουάρ του κατα-

Πρέπει να τηρούνται οι κανονισμοί ασφαλείας, εργα- σίας και συντήρησης του κατασκευαστή καθώς και οι διαστάσεις που αναφέρονται στα τεχνικά χαρακτηρι-

Παρακαλούμε να έχετε υπόψη σας ότι οι συσκευές μας κανονικά δεν έχουν σχεδιαστεί για εμπορική, βιοτεχνι- κή ή βιομηχανική χρήση. Δεν αναλαμβάνουμε καμία ευθύνη αν η συσκευή χρησιμοποιηθεί σε εμπορικές, βιοτεχνικές ή βιομηχανικές επιχειρήσεις καθώς και σε παρόμοιες δραστηριότητες. Η συσκευή προορίζεται για χρήση από ενήλικες. Νέοι άνω των 16 ετών επιτρέπεται να χρησιμοποιούν τη συσκευή μόνο εφόσον βρίσκονται υπό επιτήρηση. Ο κατασκευαστής δεν ευθύνεται για ζημιές, που έχουν προκληθεί από μη ενδεδειγμένη χρήση ή λανθασμένο

5. Γενικές υποδείξεις ασφαλείας

Γενικές υποδείξεις ασφαλείας για ηλεκτρικά εργα-

m ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Διαβάστε όλες τις υποδείξεις ασφαλείας, τις οδηγί- ες, τις απεικονίσεις και τα τεχνικά χαρακτηριστικά που παρέχονται με το ηλεκτρικό εργαλείο σας. Από παραλείψεις στην τήρηση των ακόλουθων οδη- γιών ενδέχεται να προκληθεί ηλεκτροπληξία, φωτιά και/ή σοβαροί τραυματισμοί. Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδη- γίες για μελλοντική χρήση. Ο όρος "ηλεκτρικό εργαλείο" που χρησιμοποιείται στις υποδείξεις ασφαλείας αναφέρεται σε ηλεκτρικά εργα- λεία που λειτουργούν με ρεύμα (με καλώδιο ρεύματος) και σε ηλεκτρικά εργαλεία που λειτουργούν με επανα- φορτιζόμενες μπαταρίες (χωρίς καλώδιο ρεύματος).www.scheppach.com

h) Μην έχετε ψευδή αίσθηση της ασφάλειας και μην αψηφάτε τους κανόνες ασφαλείας για ηλεκτρικά εργαλεία, ακόμα και αν έχετε εξοι- κειωθεί με το ηλεκτρικό εργαλείο μετά από επανειλημμένη χρήση του. Οι απρόσεκτοι χει- ρισμοί μπορούν σε κλάσματα του δευτερολέπτου να επιφέρουν σοβαρούς τραυματισμούς.

4. Χρήση και μεταχείριση του ηλεκτρικού εργα-

a) Μην υπερφορτώνετε το ηλεκτρικό εργαλείο. Χρησιμοποιείτε για την εργασία σας το ηλε- κτρικό εργαλείο που προορίζεται για αυτή. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε καλύτερα και ασφαλέστερα στην προβλεπόμενη περιοχή ισχύος. b) Μη χρησιμοποιήσετε ποτέ ηλεκτρικό εργαλείο του οποίου ο διακόπτης παρουσιάζει βλάβη. Ένα ηλεκτρικό εργαλείο που δεν μπορεί πλέον να ενεργοποιηθεί ή να απενεργοποιηθεί, είναι επικίν- δυνο και πρέπει να επισκευαστεί. c) Αφαιρέστε το φις από την πρίζα και/ή αφαιρέ- στε την αφαιρούμενη επαναφορτιζόμενη μπα- ταρία, πριν πραγματοποιήσετε ρυθμίσεις στη συσκευή, αλλάξετε εργαλείο εργασίας ή αφή- σετε στην άκρη το ηλεκτρικό εργαλείο. Αυτό το μέτρο προφύλαξης αποτρέπει την αθέλητη εκκί- νηση του ηλεκτρικού εργαλείου. d) Φυλάσσετε μακριά από παιδιά τα ηλεκτρικά εργαλεία που δεν χρησιμοποιείτε. Μην αφήνε- τε να χρησιμοποιεί το ηλεκτρικό εργαλείο κα- νένα άτομο που δεν είναι εξοικειωμένο με αυτό ή δεν έχει διαβάσεις τις παρούσες οδηγίες. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα, όταν χρησι- μοποιούνται από άπειρα άτομα. e) Φροντίζετε σχολαστικά τα ηλεκτρικά εργαλεία και τα αξεσουάρ. Ελέγχετε ότι λειτουργούν απρόσκοπτα και δεν κολλάνε τα κινούμενα μέρη, αν υπάρχουν εξαρτήματα που έχουν σπάσει ή έχουν υποστεί ζημιά τέτοια που να επηρεάζεται η λειτουργία του ηλεκτρικού ερ- γαλείου. Αναθέτετε πριν τη χρήση του ηλεκτρι- κού εργαλείου την επισκευή των εξαρτημάτων που έχουν υποστεί ζημιά. Πολλά ατυχήματα έχουν την αιτία τους σε κακοσυντηρημένα ηλε- κτρικά εργαλεία. f) Διατηρείτε τα εργαλεία κοπής αιχμηρά και κα- θαρά. Τα προσεκτικά φροντισμένα εργαλεία κο- πής με κοφτερές αιχμές έχουν μικρότερη τάση για σφήνωμα και είναι ευκολότερο να καθοδηγηθούν. Η χρήση ενός ρελέ προστασίας από ρεύμα διαρ- ροής μειώνει τον κίνδυνο ηλεκτροπληξίας.

a) Πρέπει να είστε προσεκτικοί, να προσέχετε τι κάνετε και να χρησιμοποιείτε σύνεση κατά την εργασία με ένα ηλεκτρικό εργαλείο. Μη χρησιμοποιείτε ηλεκτρικό εργαλείο όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μία στιγμή απρο- σεξίας κατά τη χρήση του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς. b) Φοράτε ατομικό εξοπλισμό προστασίας και πάντα προστατευτικά γυαλιά. Η χρήση ατομικού εξοπλισμού προστασίας, όπως μάσκας κατά της σκόνης, αντιολισθητικών υποδημάτων ασφαλείας, προστατευτικού κράνους ή μέσων προστασίας ακο- ής, ανάλογα με το είδος και τη χρήση του ηλεκτρικού εργαλείου, μειώνει τον κίνδυνο τραυματισμών. c) Αποφεύγετε την ακούσια θέση σε λειτουργία. Να βεβαιώνεστε ότι το ηλεκτρικό εργαλείο είναι απενεργοποιημένο πριν το συνδέσετε στην τροφοδοσία ρεύματος και/ή συνδέσετε την επαναφορτιζόμενη μπαταρία, το πάρετε στα χέρια σας ή το μεταφέρετε. Αν κατά τη μετα- φορά του ηλεκτρικού εργαλείου έχετε το δάχτυλο στον διακόπτη ή αν συνδέσετε το εργαλείο στην τροφοδοσία ρεύματος ενώ είναι ενεργοποιημένο, μπορεί να προκληθούν ατυχήματα. d) Απομακρύνετε εργαλεία ρύθμισης ή κλειδιά βιδώματος πριν ενεργοποιήσετε το ηλεκτρικό εργαλείο. Ένα εργαλείο ή κλειδί το οποίο βρίσκε- ται σε ένα περιστρεφόμενο μέρος του ηλεκτρικού εργαλείου μπορεί να προκαλέσει τραυματισμούς. e) Αποφεύγετε οποιαδήποτε αφύσικη στάση σώματος. Φροντίζετε για καλή ευστάθεια και διατηρείτε πάντοτε την ισορροπία σας. Με αυτόν τον τρόπο μπορείτε να ελέγχετε καλύτερα το ηλεκτρικό εργαλείο σε μη αναμενόμενες κατα-

f) Φοράτε κατάλληλο ρουχισμό. Μη φοράτε φαρ- διά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά και τα ρούχα μακριά από κινούμενα μέρη. Τα ρούχα με φαρδιά εφαρμογή, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να πιαστούν από κινούμενα μέρη. g) Αν μπορούν να εγκατασταθούν διατάξεις αναρρόφησης και συλλογής σκόνης, αυτές πρέπει να είναι συνδεδεμένες και να χρησι- μοποιούνται σωστά. Η χρήση μιας διάταξης αναρρόφησης σκόνης μπορεί να μειώσει τους κιν- δύνους από τη σκόνη.www.scheppach.com

Ένα αξεσουάρ που περιστρέφεται ταχύτερα από το επιτρεπόμενο μπορεί να κομματιστεί και να εκτοξευτεί. c) Έχετε υπόψη σας ότι οι συρματόβουρτσες χά- νουν τμήματα από τις τρίχες ακόμα και κατά την κανονική τους χρήση. Μην υπερφορτώνετε τα σύρματα πιέζοντάς τα με μεγάλη δύναμη. Τα εκτοξευόμενα τμήματα συρμάτων μπορούν να δι- απεράσουν πολύ εύκολα λεπτό ρουχισμό και/ή το

d) Μην πραγματοποιείτε ποτέ τρόχισμα με τις πλευρικές επιφάνειες του τροχού λείανσης. Το τρόχισμα με τις πλευρικές επιφάνειες ενδέχεται να προκαλέσει θραύση και διάλυση του τροχού

Ειδικές υποδείξεις ασφαλείας για διπλούς τροχούς

• Μην αγγίζετε το καλώδιο ρεύματος δικτύου, εάν κατά τη λειτουργία υποστεί ζημιά ή κοπεί. Αποσυν- δέστε αμέσως το φις ρευματοληψίας από την πρίζα και απευθυνθείτε στη συνέχεια για την επισκευή της συσκευής αποκλειστικά σε εξειδικευμένο τεχνικό ή στο αντίστοιχο σέρβις.

• Μη λειτουργείτε τη συσκευή, όταν είναι υγρή καθώς και σε περιβάλλον με υψηλή υγρασία.

• Όταν εργάζεστε σε εξωτερικό χώρο, συνδέστε τη συσκευή μέσω ενός διακόπτη προστασίας ρεύ- ματος διαρροής (FI) με μέγιστη ένταση ρεύματος ενεργοποίησης 30 mA. Χρησιμοποιείτε μόνο κα- λώδια επέκτασης εγκεκριμένα για χρήση σε εξω- τερικό χώρο.

• Για τον σκοπό αυτό αποσυνδέστε το φις ρευματο- ληψίας από την πρίζα.

• Το καλώδιο ρεύματος δικτύου πρέπει να οδηγεί- ται πάντα προς τα πίσω, μακριά από τη συσκευή.

• Κίνδυνος πυρκαγιάς από σπινθήρες! Όταν τροχί- ζετε μέταλλα, παράγονται σπινθήρες. Βεβαιωθείτε επομένως οπωσδήποτε ότι δεν τίθενται σε κίνδυνο άλλα άτομα και ότι δεν υπάρχουν εύφλεκτα υλικά κοντά στην περιοχή εργασίας.

• Προειδοποίηση! Τοξικοί ατμοί! Η επεξεργασία επι- βλαβούς / τοξικής σκόνης είναι επικίνδυνη για την υγεία του χειριστή ή άλλων ατόμων που βρίσκονται κοντά. Φοράτε προστατευτικά γυαλιά, προστασία ακοής, μάσκα προστασίας από σκόνη και προστα- τευτικά γάντια.

• Κίνδυνος εγκαύματος! Στο αντικείμενο εργασίας αναπτύσσονται υψηλές θερμοκρασίες κατά τη λεί- ανση. Μην το πιάνετε ποτέ από το σημείο επεξερ- γασίας και αφήστε το να κρυώσει επαρκώς. g) Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα αξε- σουάρ, το εργαλείο εργασίας κλπ. σύμφωνα με τις παρούσες οδηγίες. Λαμβάνετε επίσης υπό- ψη τις συνθήκες εργασίας και την εργασία που πρόκειται να εκτελεστεί. Η χρήση ηλεκτρικών ερ- γαλείων για εφαρμογές άλλες από τις προβλεπόμε- νες μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις. h) Κρατάτε τις λαβές και τις επιφάνειες κρατή- ματος στεγνές, καθαρές και απαλλαγμένες από λάδια και γράσα. Οι ολισθηρές λαβές και επιφάνειες κρατήματος δεν επιτρέπουν ασφαλή χειρισμό και έλεγχο του ηλεκτρικού εργαλείου σε απρόβλεπτες καταστάσεις.

a) Αναθέτετε την επισκευή του ηλεκτρικού ερ- γαλείου μόνο σε πιστοποιημένο ειδικευμένο προσωπικό και μόνο με γνήσια ανταλλακτικά. Με αυτόν τον τρόπο διασφαλίζετε ότι δεν θα δι- ακυβευτεί η ασφάλεια του ηλεκτρικού εργαλείου. m ΠΡΟΣΟΧΗ! Αυτό το ηλεκτρικό εργαλείο παράγει ένα ηλεκτρομα- γνητικό πεδίο κατά τη διάρκεια της λειτουργίας του. Αυτό το πεδίο υπό ορισμένες περιστάσεις μπορεί να επηρεάσει ενεργά ή παθητικά ιατρικά εμφυτεύμα- τα. Για μείωση του κινδύνου σοβαρών ή θανάσιμων τραυματισμών, συνιστούμε σε άτομα με ιατρικά εμ- φυτεύματα να συμβουλεύονται το γιατρό τους και τον κατασκευαστή του ιατρικού εμφυτεύματος, πριν το χει- ρισμό του μηχανήματος. Υποδείξεις ασφαλείας για επιτραπέζιες μηχανές

a) Μη χρησιμοποιείτε εργαλεία εργασίας που έχουν υποστεί ζημιά. Ελέγξτε πριν από κάθε χρήση τα εργαλεία εργασίας, όπως τους τρο- χούς λείανσης, για σημεία απώλειας υλικού και ρωγμές. Αφού έχετε ελέγξει και τοποθετήσει το εργαλείο εργασίας, παραμείνετε τόσο εσείς όσο και τυχόν άλλα παρευρισκόμενα άτομα εκτός του επιπέδου του περιστρεφόμενου ερ- γαλείου εργασίας και αφήστε τη συσκευή να λειτουργήσει για διάστημα 1 λεπτού με τον μέγιστο αριθμό στροφών. Τα εργαλεία εργασίας που έχουν υποστεί ζημιά στην πλειονότητά τους θα σπάσουν μέσα σε αυτό το διάστημα δοκιμής. b) Ο επιτρεπόμενος αριθμός στροφών του εργα- λείου εργασίας πρέπει να είναι τουλάχιστον ίσος με τον μέγιστο αριθμό στροφών που ανα- φέρεται επάνω στο ηλεκτρικό εργαλείο.www.scheppach.com

• Να είστε πάντα προσεκτικοί! Προσέχετε πάντοτε τι κάνετε και ενεργείτε πάντοτε με σύνεση. Μη χρη- σιμοποιείτε σε καμία περίπτωση τη συσκευή, όταν δεν είστε συγκεντρωμένοι ή αισθάνεστε αδιαθεσία.

• Οι τροχοί λείανσης πρέπει να φυλάσσονται έτσι ώστε να μην είναι εκτεθειμένοι σε μηχανικές ζη- μιές και επιβλαβείς περιβαλλοντικές επιδράσεις.

• Μη χρησιμοποιείτε τροχούς λείανσης που έχουν υποστεί ζημιά ή παραμόρφωση.

• Ελέγχετε τακτικά τη ρύθμιση του προστατευτικού από σπινθήρες και επαναρρυθμίστε το σύμφωνα με τη φθορά του τροχού λείανσης. Διατηρείτε την από- σταση ανάμεσα στο προστατευτικό από σπινθήρες και τον τροχό λείανσης όσο το δυνατόν μικρότερη (όχι μεγαλύτερη από 2 mm).

• Ελέγχετε τακτικά τη ρύθμιση του υποθέματος εργα- λείου και επαναρρυθμίστε το σύμφωνα με τη φθο- ρά του τροχού λείανσης. Διατηρείτε την απόσταση ανάμεσα στο προστατευτικό από σπινθήρες και τον τροχό λείανσης όσο το δυνατόν μικρότερη (όχι με- γαλύτερη από 2 mm).

• Χρησιμοποιήστε μόνο τροχούς λείανσης, η οπή των οποίων ταιριάζει ακριβώς στον άξονα του διπλού τροχού λείανσης. Μη χρησιμοποιείτε τροχούς λεί- ανσης με πολύ μικρή οπή.

• Μη σφίγγετε υπερβολικά το παξιμάδι του τροχού.

• Μην πραγματοποιείτε λείανση με κρύο τροχό λεί- ανσης. Αφήστε πριν την έναρξη της εργασίας τον τροχό λείανσης να λειτουργήσει ελεύθερα για ένα

• Μην πραγματοποιείτε λείανση στις πλευρικές επι- φάνειες του τροχού λείανσης. Πραγματοποιήστε λείανση μόνο στη μετωπική πλευρά.

• Μη ρίχνετε ψυκτικό μέσο απευθείας επάνω στον τροχό λείανσης. Το ψυκτικό μέσο ενδέχεται να επη- ρεάσει τη συνοχή του τροχού λείανσης και να προ- καλέσει έτσι την καταστροφή του.

• Οι σπινθήρες μπορεί να είναι επικίνδυνοι. Μην πραγματοποιείτε λείανση κοντά σε εύφλεκτα αέρια

• Κατά την ενεργοποίηση της συσκευής, σταθείτε πλευρικά προς τον τροχό λείανσης.

• Πραγματοποιήστε λείανση μόνο στη μετωπική πλευρά του τροχού λείανσης. Από λείανση στις πλευρικές επιφάνειες, ο τροχός λείανσης μπορεί να γίνει πολύ λεπτός για ασφαλή χρήση.

• Η λείανση παράγει θερμότητα. Πιάστε το αντικείμε- νο εργασίας μόνο αφού έχει κρυώσει επαρκώς.

• Χρησιμοποιήστε μόνο τροχούς λείανσης που έχουν σχεδιαστεί για την ασφαλή χρήση σε διπλό τροχό

Διακόπτετε κατά τις παρατεταμένες εργασίες λεί- ανσης συχνά την επεξεργασία και αφήστε το αντι- κείμενο εργασίας να κρυώσει, πριν συνεχίσετε τη λείανση. Δεν θα πρέπει να υπερβαίνετε τη συνεχή λειτουργία των 10 λεπτών.

• Ο διπλός τροχός λείανσης έχει σχεδιαστεί για στε- γνή λείανση μεταλλικών επιφανειών. Η συσκευή επιτρέπεται να χρησιμοποιείται μόνο για στεγνή

• Δεν επιτρέπεται η επεξεργασία υλικών που περι- έχουν αμίαντο. Ο αμίαντος θεωρείται ως καρκινο- γόνος. Μη χρησιμοποιείτε τροχούς λείανσης που έχουν υποστεί ζημιά.

• Χρησιμοποιήστε μόνο τροχούς λείανσης, τα στοι- χεία των οποίων συμφωνούν με τα στοιχεία στην πινακίδα τύπου του μηχανήματος. Η ταχύτητα πε- ριστροφής θα πρέπει να είναι ίδια με τον αναφερό- μενο αριθμό ή μεγαλύτερη από αυτόν.

• Ρυθμίζετε περιοδικά ξανά τα στηρίγματα προστα- σίας (εκτροπείς σπινθήρων) και τα προστατευτικά τζάμια, έτσι ώστε να αντισταθμίζεται η φθορά των τροχών λείανσης. Διατηρήστε κατά το δυνατόν μι- κρότερη απόσταση.

• Αποφύγετε την επαφή με τον περιστρεφόμενο τρο- χό λείανσης.

• Μην αφήνετε τη συσκευή να λειτουργεί χωρίς επι-

• Μη χρησιμοποιείτε ποτέ τη συσκευή για σκοπούς εκτός των προβλεπόμενων.

• Βεβαιώνεστε πάντοτε ότι η συσκευή είναι απενερ- γοποιημένη, πριν συνδέσετε το φις ρευματοληψίας στην πρίζα.

• Πάντα ενεργοποιείτε πρώτα τη συσκευή και μετά πλησιάζετε το αντικείμενο εργασίας στον τροχό λείανσης. Ανασηκώστε μετά την επεξεργασία το αντικείμενο εργασίας και στη συνέχεια απενεργο- ποιήστε τη συσκευή.

• Κρατάτε πάντα το αντικείμενο εργασίας σταθερά και με τα δύο χέρια.

• Φροντίστε ώστε η στάση του σώματός σας να εί- ναι ασφαλής.

• Μετά από την επεξεργασία μετάλλων, αφήστε τον τροχό / τους τροχούς λείανσης να ακινητοποιηθούν

• Αποσυνδέετε πάντα το φις ρευματοληψίας από την πρίζα σε διαλείμματα από την εργασία, πριν από όλες τις εργασίες στη συσκευή και όταν δεν χρησι- μοποιείτε τη συσκευή.

• Μεταχειριστείτε τη συσκευή με προσεκτικά και σχο- λαστικά. Η συσκευή πρέπει να είναι πάντοτε καθα- ρή, στεγνή και χωρίς λάδι ή λιπαντικό γράσο.www.scheppach.com

16. Να αφαιρείτε τις μπαταρίες από τη συσκευή όταν

αυτή δεν χρησιμοποιείται για παρατεταμένο χρο- νικό διάστημα, εκτός από περιπτώσεις έκτακτης

17. Μην πιάνετε ΠΟΤΕ χωρίς κατάλληλη προστασία

μπαταρίες που έχουν παρουσιάσει διαρροή. Αν το υγρό που έχει διαρρεύσει έρθει σε επαφή με το δέρμα, θα πρέπει να ξεπλύνετε την προσβεβλημέ- νη περιοχή του δέρματος αμέσως με τρεχούμενο νερό. Αποτρέψτε σε κάθε περίπτωση την επαφή του υγρού με τα μάτια και το στόμα. Σε μια τέτοια περίπτωση, επισκεφθείτε άμεσα γιατρό.

18. Πριν την τοποθέτηση των μπαταριών, καθαρίζε-

τε τις επαφές των μπαταριών και τις αντίστοιχες επαφές της συσκευής.

6. Υπολειπόμενοι κίνδυνοι

Το μηχάνημα είναι κατασκευασμένο σύμφωνα με την τελευταία λέξη της τεχνολογίας και με βάση τους ανα- γνωρισμένους τεχνικούς κανόνες ασφαλείας. Κατά την εργασία ενδέχεται παρόλα αυτά να παρουσιαστούν μεμονωμένοι υπολειπόμενοι κίνδυνοι.

• Κίνδυνος για την υγεία από ηλεκτρικό ρεύμα σε πε- ρίπτωση χρήσης ακατάλληλων καλωδίων ηλεκτρι- κής σύνδεσης.

• Παρά όλες τις προφυλάξεις που έχουν ληφθεί εν- δέχεται πέραν αυτών να υπάρχουν μη προφανείς υπολειπόμενοι κίνδυνοι.

• Οι υπολειπόμενοι κίνδυνοι μπορούν να ελαχιστο- ποιηθούν όταν τηρούνται οι "Υποδείξεις ασφαλεί- ας" και η "Ενδεδειγμένη χρήση", καθώς και οι οδηγί- ες χειρισμού στην ολότητά τους.

• Αποφεύγετε αθέλητη θέση σε λειτουργία του μη- χανήματος: κατά την εισαγωγή του φις στην πρίζα δεν επιτρέπεται να είναι πατημένο το μπουτόν λει- τουργίας. Χρησιμοποιείτε το εργαλείο εργασίας που συνιστάται στις παρούσες Οδηγίες χειρισμού. Έτσι απολαμβάνετε πάντα τη μέγιστη απόδοση από το μηχάνημά σας.

• Κρατάτε τα χέρια σας μακριά από την περιοχή ερ- γασίας, όταν είναι σε λειτουργία το μηχάνημα.

7. Τεχνικά χαρακτηριστικά

Κινητήρας 230 - 240 V~ / 50 Hz Ισχύς κατανάλωσης S1: 250 W S2 10 min: 400 W Αριθμός στροφών χωρίς φορτίο 2980 min

Μη χρησιμοποιείτε τροχό λείανσης, του οποίου η αναφερόμενη μέγιστη ταχύτητα περιστροφής είναι χαμηλότερη από τον αναφερόμενο αριθμό στρο- φών της συσκευής.

• Μη χρησιμοποιείτε τροχούς ή βούρτσες που έχουν υποστεί ζημιά ή παραμόρφωση.

• Χρησιμοποιείτε μόνο τροχούς λείανσης και βούρ- τσες των οποίων ο εντυπωμένος αριθμός στροφών είναι τουλάχιστον ίσος με τον αναφερόμενο στην πινακίδα τύπου του ηλεκτρικού εργαλείου.

• Αφήνετε τη βούρτσα πάντα στερεωμένη πάνω στην άτρακτο, για να περιορίσετε τον κίνδυνο επαφής με την περιστρεφόμενη άτρακτο. Υποδείξεις ασφαλείας για το χειρισμό μπαταριών

1. Προσέχετε πάντα οι μπαταρίες να τοποθετούνται

με τη σωστή πολικότητα (+ και –), σύμφωνα με τις ενδείξεις πάνω στην κάθε μπαταρία.

2. Μη βραχυκυκλώνετε τις μπαταρίες.

3. Μη φορτίζετε μη επαναφορτιζόμενες μπαταρίες.

4. Μην αποφορτίζετε υπερβολικά τη μπαταρία!

5. Μη χρησιμοποιείτε μαζί παλιές και καινούργιες

μπαταρίες ή μπαταρίες διαφορετικού τύπου ή κα- τασκευαστή! Αλλάζετε ταυτόχρονα όλες τις μπα- ταρίες ενός σετ.

6. Να αφαιρείτε χωρίς καθυστέρηση τις εξαντλημέ-

νες μπαταρίες από τη συσκευή και να τις απορρί- πτετε με σωστό τρόπο!

7. Μην υπερθερμαίνετε τις μπαταρίες!

8. Μην κάνετε συγκολλήσεις απευθείας πάνω στις

9. Μην αποσυναρμολογείτε τις μπαταρίες!

10. Μην παραμορφώνετε τις μπαταρίες!

11. Μην πετάτε τις μπαταρίες σε φωτιά!

12. Να κρατάτε τις μπαταρίες μακριά από παιδιά.

13. Μην επιτρέπετε σε παιδιά την αλλαγή μπαταριών

14. Μη φυλάσσετε τις μπαταρίες κοντά σε φωτιά,

τζάκι ή άλλες πηγές θερμότητας. Μην εκθέτετε τη μπαταρία σε άμεση ηλιακή ακτινοβολία και μην τη χρησιμοποιείτε ή την αποθηκεύετε σε οχήματα όταν ο καιρός είναι ζεστός.

15. Διατηρείτε τις μπαταρίες που δεν χρησιμοποιείτε

στην αρχική συσκευασία και κρατήστε τις μακριά από μεταλλικά αντικείμενα. Μην αναμιγνύετε τις αποσυσκευασμένες μπαταρίες και μην τις έχε- τε ανακατωμένες! Με αυτό τον τρόπο μπορεί να προκληθεί βραχυκύκλωμα μπαταρίας, με απο- τέλεσμα ζημιές, εγκαύματα ή ακόμα και κίνδυνο πυρκαγιάς.www.scheppach.com

• Ελέγξτε εάν είναι πλήρες το παραδοτέο υλικό.

• Ελέγξτε τη συσκευή και τα αξεσουάρ για τυχόν ζημιές κατά τη μεταφορά. Σε περίπτωση αξίωσης πρέπει να ειδοποιηθεί άμεσα ο μεταφορέας. Μετα- γενέστερες αξιώσεις δεν αναγνωρίζονται.

• Φυλάξτε τη συσκευασία κατά το δυνατό μέχρι τη λήξη της εγγύησης.

• Πριν τη χρήση, εξοικειωθείτε με τη συσκευή με τη βοήθεια των οδηγιών χειρισμού.

• Για αξεσουάρ, αναλώσιμα και ανταλλακτικά, χρησι- μοποιείτε μόνο γνήσια εξαρτήματα. Ανταλλακτικά μπορείτε να τα προμηθευτείτε από το τοπικό σας εξειδικευμένο κατάστημα.

• Κατά τις παραγγελίες αναφέρετε τον αριθμό είδους των προϊόντων μας καθώς και τον τύπο και το έτος κατασκευής της συσκευής. m ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Η συσκευή και το υλικό συσκευασίας δεν είναι παιδι- κά παιχνίδια! Τα παιδιά δεν επιτρέπεται να παίζουν με πλαστικές σακούλες, μεμβράνες και μικρά εξαρ- τήματα! Υπάρχει κίνδυνος κατάποσης και ασφυξίας!

Προειδοποίηση! Αποσυνδέετε πάντα το φις ρευματοληψίας από την πρίζα, πριν πραγματοποιήσετε ρυθμίσεις στη

• Βεβαιωθείτε πριν από τη σύνδεση ότι συμφωνούν τα στοιχεία στην πινακίδα τύπου με τα στοιχεία του δικτύου τροφοδοσίας.

• Αποσυνδέετε πάντα το φις ρευματοληψίας από την πρίζα, πριν πραγματοποιήσετε ρυθμίσεις στη συσκευή.

• Πριν από οποιαδήποτε εργασία συντήρησης και συναρμολόγησης, αποσυνδέστε το φις ρευματο- ληψίας από την πρίζα.

• Το μηχάνημα πρέπει να τοποθετείται με ευστάθεια, δηλ. να βιδώνεται επάνω σε πάγκο εργασίας ή σε παρόμοια επιφάνεια.

• Πριν τη θέση σε λειτουργία πρέπει να έχουν εγκα- τασταθεί κανονικά όλα τα καλύμματα και τα συστή- ματα ασφαλείας.

• Οι τροχοί λείανσης πρέπει να μπορούν να κινού- νται ελεύθερα. Υπόδειξη ασφαλείας! Συνδέστε τη συσκευή μόνο αφού έχουν ολοκληρωθεί όλες οι εργασίες συναρμο- λόγησης και ρύθμισης και έχετε διαβάσει και κατανοή- σει τις οδηγίες χειρισμού και τις υποδείξεις ασφαλείας. Διαστάσεις 380 x 210 x 280 mm Ø τροχού, μέγ. Ø 150 mm Ø τροχού, ελάχ. (Μετά από φθορά) Ø 110 mm Ø βούρτσας, μέγ. Ø 150 mm Ø βούρτσας, ελάχ. (Μετά από φθορά) Ø 120 mm Οπή τροχού Ø 12,7 mm Πλάτος τροχού 20 mm Πλάτος βούρτσας 13 mm Λάμπα εργασίας LED με μπαταρία (2x) Βάρος περ. 7,5 kg Με την επιφύλαξη τεχνικών τροποποιήσεων! Διάρκεια ενεργοποιημένης κατάστασης: S1 = Συνεχής λειτουργία με σταθερό φορτίο Η διάρκεια ενεργοποιημένης κατάστασης S2 10 min (σύντομη λειτουργία) δηλώνει ότι ο κινητήρας επιτρέ- πεται να επιβαρυνθεί σταθερά με την ονομαστική ισχύ (400 W) μόνο για τον χρόνο που αναφέρεται στην πι- νακίδα στοιχείων (10 λεπτά). Διαφορετικά θα μπορού- σε να υποστεί μη επιτρεπόμενη υπερθέρμανση. Κατά την παύση, ο κινητήρας ψύχεται ξανά μέχρι την αρχική θερμοκρασία του. Θόρυβος και κραδασμοί Οι τιμές θορύβου και κραδασμών μετρήθηκαν βάσει του προτύπου EN 62841. m Προειδοποίηση: Ο θόρυβος μπορεί να έχει σο- βαρές επιπτώσεις στην υγεία σας. Αν ο θόρυβος του μηχανήματος υπερβαίνει τα 85 dB (A), να φοράτε κα- τάλληλη προστασία ακοής. Χαρακτηριστικές τιμές θορύβου Στάθμη ηχητικής ισχύος L

92 dB Στάθμη ηχητικής πίεσης L

79 dB Αβεβαιότητα K wa/pA 3 dB

• Ανοίξτε τη συσκευασία και αφαιρέστε προσεκτικά τη συσκευή.

• Απομακρύνετε το υλικό συσκευασίας καθώς και τα ασφαλιστικά συσκευασίας και μεταφοράς (εφόσον υπάρχουν).www.scheppach.com

• Για την απενεργοποίηση, θέστε τον διακόπτη ενερ- γοποίησης/ απενεργοποίησης (8) στη θέση OFF. Ξεκινήστε τη λείανση μόνο αφού η συσκευή φτάσει στον μέγιστο αριθμό στροφών της. Υποδείξεις εργασίας

• Λάβετε υπόψη ότι τα καλύτερα αποτελέσματα επι- τυγχάνονται με χαμηλή πίεση του αντικειμένου ερ- γασίας επάνω στον τροχό λείανσης, καθώς έτσι η εργασία πραγματοποιείται με σταθερό αριθμό στροφών. Η πολύ δυνατή πίεση του αντικειμένου εργασίας φρενάρει τον τροχό λείανσης ή προκαλεί την ακινητοποίησή του, με συνέπεια την υπερφόρ- τωση του κινητήρα χωρίς να επιταχύνεται η διαδι- κασία εργασίας.

• Για τη δική σας ασφάλεια, ασφαλίζετε πάντα τα αντικείμενα εργασίας μικρού μεγέθους με μια μέγ- γενη ή έναν βιδωτό σφιγκτήρα.

• Τοποθετήστε το αντικείμενο εργασίας στο υπόθεμα αντικειμένου εργασίας (4) και πλησιάστε το αργά με την επιθυμητή γωνία στον τροχό λείανσης (3), μέχρι να τον ακουμπήσει.

• Για να επιτευχθεί το καλύτερο δυνατό αποτέλεσμα λείανσης και ομοιόμορφη φθορά του τροχού λείαν- σης (3), πρέπει να μετακινείτε το αντικείμενο εργα- σίας ελαφρά προς τα αριστερά και προς τα δεξιά στον τροχό λείανσης (3).

• Αφήνετε κατά διαστήματα το αντικείμενο εργασίας να κρυώσει.

Εάν κατά την εργασία κάποια στιγμή μπλοκάρει ο τρο- χός, απομακρύνετε το αντικείμενο εργασίας και περι- μένετε, μέχρι να φτάσει ξανά η συσκευή στον μέγιστο αριθμό στροφών της. Αλλαγή του τροχού λείανσης Προσοχή: Για να αποτραπεί η πρόκληση τραυματι- σμών λόγω ακούσιας εκκίνησης του διπλού τροχού λείανσης, πρέπει πριν την αλλαγή του τροχού λείαν- σης να απενεργοποιείτε πάντοτε τη συσκευή (θέση διακόπτη στο "0") και να αποσυνδέετε το φις ρευματο- ληψίας από την πρίζα.

• Λασκάρετε το προστατευτικό από σπινθήρες και το προστατευτικό τζάμι και τραβήξτε τα όσο πε- ρισσότερο γίνεται προς τα έξω, αλλά χωρίς να τα αφαιρέσετε. Υπόθεμα εργαλείου (αριστερά και δεξιά) (Εικ. 1, 2, 2.1) Βιδώστε και σφίξτε το υπόθεμα εργαλείου (4) με την κασονόβιδα (M6x10) (a) και το παξιμάδι αστεροειδούς λαβής (b) στο προστατευτικό τροχού λείανσης (6). Η απόσταση ανάμεσα στον τροχό λείανσης (3) και στο υπόθεμα εργαλείου (4) πρέπει να ρυθμίζεται έως μέγ. 2 mm. Προστατευτικό από σπινθήρες με λάμπα εργασίας LED (αριστερά και δεξιά) (Εικ. 1, 3) Βιδώστε και σφίξτε το προστατευτικό από σπινθήρες (2) με τις λάμπες εργασίας LED (5), χρησιμοποιώντας 2 βίδες οβάλ κεφαλής M5x8 (c) στο προστατευτικό τροχού λείανσης (6). Η απόσταση από τον τροχό λείανσης (3) πρέπει να ανέρχεται έως μέγ. 2 mm. Η απόσταση ανάμεσα στο προστατευτικό από σπινθήρες (2) και στον τροχό λεί- ανσης (3) μπορεί να ρυθμιστεί με λασκάρισμα των δύο βιδών οβάλ κεφαλής (c). Σφίξτε καλά τις βίδες. Λάμπα εργασίας LED (Εικ. 1, 4, 4.1, 4.2) Ο φωτισμός (5) μπορεί να ενεργοποιηθεί με το πάτη- μα του διακόπτη (d) στη λάμπα. Με το εκ νέου πάτημα του διακόπτη, ο φωτισμός απενεργοποιείται. Για να τοποθετήσετε / αλλάξετε τις μπαταρίες (2xAAA R03 1,5 V), ανοίξτε τη θήκη μπαταριών (Εικ. 4.1). Το- ποθετήστε τις μπαταρίες (2x σε κάθε πλευρά) (Εικ. 4.2). Σε περίπτωση αλλαγής των μπαταριών, απορ- ρίψτε τις χρησιμοποιημένες μπαταρίες με τον ενδε- δειγμένο τρόπο. Επανατοποθετήστε το καπάκι της θήκης μπαταριών με την αντίστροφη σειρά (Εικ. 4.1). Προστατευτικά τζάμια (Εικ. 1, 5, 5.1) Εγκαταστήστε το προστατευτικό τζάμι (1) με την κα- σονόβιδα M5x55 (e) και τη βίδα ραβδωτής κεφαλής (f) στη λάμπα εργασίας LED (5). Το προστατευτικό μπορεί να ρυθμιστεί ανεξάρτητα, έτσι ώστε να προστατεύονται τα μάτια του χρήστη κατά τη διαδικασία λείανσης.

10. Θέση σε λειτουργία

m Προσοχή! Πριν από τη θέση σε λειτουργία, οπωσδήποτε συ- ναρμολογήστε πλήρως τη συσκευή! Ενεργοποίηση/ απενεργοποίηση

• Για την ενεργοποίηση, θέστε τον διακόπτη ενερ- γοποίησης / απενεργοποίησης (8) στη θέση ON.www.scheppach.com

Καλώδια ηλεκτρικής σύνδεσης με τέτοιες ζημιές δεν επιτρέπεται να χρησιμοποιηθούν και λόγω των ζημιών στη μόνωση αποτελούν κίνδυνο για τη ζωή. Ελέγχετε τακτικά τα καλώδια ηλεκτρικής σύνδεσης για τυχόν ζημιές. Προσέχετε ώστε κατά τον έλεγχο το κα- λώδιο σύνδεσης να μην είναι συνδεδεμένο στο δίκτυο

Τύπος σύνδεσης Y Αν απαιτείται αντικατάσταση του καλωδίου ρεύματος, τότε αυτό πρέπει να αντικατασταθεί από τον κατα- σκευαστή ή από τον εκπρόσωπό του, για την αποφυγή έκθεσης σε κινδύνους. Τα καλώδια σύνδεσης πρέπει να συμμορφώνονται με τις ισχύουσες διατάξεις VDE και DIN. Χρησιμοποιείτε μόνο καλώδια σύνδεσης με ίδιο χαρακτηρισμό. Είναι υποχρεωτικό να είναι τυπωμένη η ονομασία τύ- που πάνω στο καλώδιο σύνδεσης. Για μονοφασικό μοτέρ εναλλασσόμενου ρεύματος συ- νιστούμε για μηχανήματα με υψηλό ρεύμα εκκίνησης (από 3000 W), μια ασφάλεια C 16A ή K 16A!

Πριν από κάθε εργασία καθαρισμού αποσυνδέετε το φις ρευματοληψίας από την πρίζα.

• Διατηρείτε τις προστατευτικές διατάξεις, τις σχισμές αερισμού και το περίβλημα κινητήρα όσο το δυνα- τόν καθαρά από σκόνη και ακαθαρσίες. Σκουπίστε τη συσκευή με ένα καθαρό πανί ή φυσήξτε την με πεπιεσμένο αέρα χαμηλής πίεσης.

• Συνιστούμε να καθαρίζετε τη συσκευή άμεσα μετά από κάθε χρήση.

• Καθαρίζετε τη συσκευή τακτικά με ένα ελαφρά υγρό πανί και λίγο μαλακό σαπούνι. Μη χρησιμοποιείτε καθαριστικά ή διαλυτικά, γιατί θα μπορούσαν να προσβάλουν τα πλαστικά μέρη της συσκευής. Προ- σέχετε να μην μπορέσει να εισχωρήσει νερό στο εσωτερικό της συσκευής. Η διείσδυση νερού σε μια ηλεκτρική συσκευή αυξάνει τον κίνδυνο ηλεκτρο-

• Λασκάρετε το υπόθεμα εργαλείου και τραβήξτε το όσο περισσότερο γίνεται προς τα έξω.

• Ξεβιδώστε τις βίδες του προστατευτικού για τον τροχό λείανσης (6) και αφαιρέστε το.

• Αφαιρέστε την εξωτερική φλάντζα και τον παλαιό τροχό λείανσης και τοποθετήστε τον καινούργιο τροχό λείανσης.

• Μην αφαιρείτε τους δίσκους από χαρτόνι που είναι τοποθετημένοι στο πλάι του καινούργιου τροχού λείανσης, διότι υποστηρίζουν την ασφαλή εφαρμο- γή των φλαντζών στον τροχό λείανσης.

• Ελέγξτε τον καινούργιο τροχό λείανσης για ρωγ- μές ή άλλες εμφανείς ζημιές και, εάν απαιτείται, απορρίψτε τον.

• Επανατοποθετήστε τη φλάντζα και το παξιμάδι.

• Μη σφίγγετε υπερβολικά το παξιμάδι με το κλειδί βιδώματος, διότι διαφορετικά ενδέχεται να σπάσει ο τροχός λείανσης.

• Εγκαταστήστε πάλι το προστατευτικό τροχού λείαν- σης (6) με την αντίστροφη σειρά ενεργειών.

• Ρυθμίστε ξανά το υπόθεμα εργαλείου, το προστα- τευτικό από σπινθήρες και το προστατευτικό τζάμι σύμφωνα με τις οδηγίες συναρμολόγησης.

11. Ηλεκτρική σύνδεση

Ο εγκατεστημένος ηλεκτροκινητήρας έχει συνδεθεί ώστε να είναι έτοιμος για λειτουργία. Η σύνδεση συμ- μορφώνεται με τις ισχύουσες διατάξεις VDE και DIN. Η σύνδεση στο ηλεκτρικό δίκτυο από την πλευρά του πελάτη καθώς και το καλώδιο επέκτασης που χρησι- μοποιείται πρέπει να συμμορφώνονται με αυτές τις προδιαγραφές. Καλώδιο ηλεκτρικής σύνδεσης με ζημιά Στα καλώδια σύνδεσης συχνά προκύπτουν ζημιές στη

Οι σχετικές αιτίες μπορεί να είναι:

• σημεία πίεσης, όταν καλώδια σύνδεσης περνούν μέσα από διάκενα παραθύρου ή πόρτας.

• θέσεις τσακίσματος λόγω ακατάλληλης στερέωσης ή διέλευσης του καλωδίου σύνδεσης.

• σημεία κοψίματος λόγω διέλευσης τροχήλατων αντικειμένων επάνω από το καλώδιο σύνδεσης.

• ζημιές στη μόνωση λόγω τραβήγματος του φις από

• ρωγμές λόγω γήρανσης της μόνωσης.www.scheppach.com

Υποδείξεις σχετικά με το νόμο περί ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ElektroG) Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού δεν πρέπει να απορρίπτονται στα οικιακά απορρίμματα, αλλά να συλλέ- γονται ή να απορρίπτονται ξεχωριστά!

• Οι χρησιμοποιημένες μπαταρίες ή επαναφορτιζό- μενες μπαταρίες που δεν είναι σταθερά εγκατεστη- μένες στην παλαιά συσκευή, πρέπει πριν την παρά- δοσή τους να αφαιρούνται χωρίς να καταστραφούν! Η απόρριψή τους ρυθμίζεται από τον νόμο σχετικά με μπαταρίες.

• Οι ιδιοκτήτες ή χρήστες παλαιού ηλεκτρικού και ηλεκτρονικού εξοπλισμού υποχρεούνται από τη νομοθεσία να τον επιστρέφουν μετά το τέλος της ωφέλιμης ζωής του.

• Ο τελικός χρήστης φέρει ο ίδιος την ευθύνη για τη διαγραφή των προσωπικών δεδομένων του από την προς απόρριψη παλαιά συσκευή!

• Το σύμβολο διαγραμμένου κάδου απορριμμάτων σημαίνει ότι τα απόβλητα ηλεκτρικού και ηλεκτρονι- κού εξοπλισμού δεν επιτρέπεται να απορρίπτονται στα οικιακά απορρίμματα.

• Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλι- σμού μπορούν να παραδίδονται χωρίς χρέωση στις εξής θέσεις: - Δημόσιες θέσεις απόρριψης ή θέσεις συλλογής (π.χ. θέσεις που έχουν ορίσει οι δημοτικές αρχές). - Σημεία πώλησης ηλεκτρικού εξοπλισμού (είτε φυσικά καταστήματα είτε online) εφόσον οι έμπο- ροι έχουν την υποχρέωση παραλαβής τους ή προσφέρουν αυτή την υπηρεσία εθελοντικά. - Έως τρεις παλαιές ηλεκτρικές συσκευές ανά είδος συσκευής, με μήκος ακμής έως 25 εκατο- στών μπορείτε να τις παραδώσετε στον κατα- σκευαστή, χωρίς χρέωση και χωρίς προηγούμε- νη αγορά νέας συσκευής, ή να τις παραδώσετε σε άλλη εξουσιοδοτημένη θέση συλλογής στην περιοχή σας. - Περαιτέρω συμπληρωματικούς όρους παραλα- βής του κατασκευαστή και του διανομέα μπορείτε να πληροφορηθείτε από το εκάστοτε τμήμα εξυ- πηρέτησης πελατών.

• Σε περίπτωση παράδοσης μιας νέας ηλεκτρικής συσκευής από τον κατασκευαστή σε μια ιδιωτική οικία, αυτός μπορεί να φροντίσει για τη δωρεάν πα- ραλαβή της παλαιάς ηλεκτρικής συσκευής, κατόπιν ζήτησης από τον τελικό χρήστη. Για τον σκοπό αυτό επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών του κατασκευαστή.

Αποθηκεύετε τη συσκευή και τα αξεσουάρ της σε χώρο σκοτεινό, στεγνό, χωρίς κίνδυνο παγετού και μη προ- σβάσιμο σε παιδιά. Η ιδανική θερμοκρασία αποθήκευ- σης είναι μεταξύ 5 και 30 ˚C. Αποθηκεύστε το εργαλείο στην αρχική συσκευασία του. Καλύπτετε το εργαλείο για να το προφυλάξετε από σκόνη ή υγρασία. Φυλάσ- σετε τις οδηγίες χειρισμού μαζί με το εργαλείο.

Στο εσωτερικό της συσκευής δεν υπάρχουν άλλα εξαρ- τήματα που επιδέχονται συντήρηση. Πληροφορίες σέρβις Πρέπει να έχετε υπόψη σας ότι σε αυτό το προϊόν τα παρακάτω εξαρτήματα υπόκεινται σε φθορά ανάλογα με τη χρήση ή φυσική φθορά, δηλ. τα παρακάτω εξαρ- τήματα χρειάζονται ως αναλώσιμα. Αναλώσιμα*: Λειαντικά μέσα, ψήκτρες άνθρακα, τρο- χοί ακονίσματος, γωνιόμετρα

• δεν περιλαμβάνεται απαραίτητα στο παραδοτέο υλικό! Συνδέσεις και επισκευές Συνδέσεις και επισκευές του ηλεκτρικού εξοπλισμού επιτρέπεται να γίνονται μόνο από ειδικευμένο ηλε-

Σε περίπτωση ερωτήσεων, δώστε τα εξής στοιχεία:

• Τύπος ρεύματος του κινητήρα

• Στοιχεία της πινακίδας τύπου του μηχανήματος

• Στοιχεία της πινακίδας τύπου του κινητήρα Ανταλλακτικά και αξεσουάρ μπορείτε να προμηθευτεί- τε από το κέντρο σέρβις της εταιρείας μας. Για τον σκο- πό αυτόν, σαρώστε τον κωδικό QR στη σελίδα τίτλου.

15. Απόρριψη και ανακύκλωση

Υποδείξεις για τη συσκευασία Τα υλικά συσκευασίας είναι ανακυ- κλώσιμα. Παρακαλούμε να απορ- ρίψετε τη συσκευασία με τρόπο φιλικό προς το περιβάλλον.www.scheppach.com

• Οι μπαταρίες και οι επαναφορτιζόμενες μπαταρίες μπορούν να παραδίδονται χωρίς χρέωση στις εξής

- Δημόσιες θέσεις απόρριψης ή θέσεις συλλογής (π.χ. θέσεις που έχουν ορίσει οι δημοτικές αρχές) - Σημεία πώλησης μπαταριών και επαναφορτιζό- μενων μπαταριών - Σημεία συλλογής του κοινού συστήματος συλλο- γής για παλαιές μπαταρίες συσκευών - Σημείο συλλογής του κατασκευαστή (αν δεν συμ- μετέχει στο κοινό σύστημα συλλογής)

• Αυτές οι δηλώσεις ισχύουν μόνο για μπαταρίες και επαναφορτιζόμενες μπαταρίες που πωλούνται σε χώρες της Ευρωπαϊκής Ένωσης και υπόκεινται στην Ευρωπαϊκή Οδηγία 2006/66/ΕΚ. Σε χώρες εκτός της Ευρωπαϊκής Ένωσης μπορεί να ισχύουν διαφορετικές διατάξεις για την απόρριψη απλών μπαταριών και επαναφορτιζόμενων μπαταριών.

• Αυτές οι δηλώσεις ισχύουν μόνο για συσκευές που εγκαθίστανται και πωλούνται σε χώρες της Ευρω- παϊκής Ένωσης και υπόκεινται στην Ευρωπαϊκή Οδηγία 2012/19/ΕΕ. Σε χώρες εκτός Ευρωπαϊκής Ένωσης μπορεί να ισχύουν διαφορετικές διατάξεις για την απόρριψη αποβλήτων ηλεκτρικού και ηλε- κτρονικού εξοπλισμού. Υποδείξεις σχετικά με τη νομοθεσία για τις μπατα- ρίες (BattG) Οι παλαιές μπαταρίες και επαναφορτιζόμε- νες μπαταρίες δεν πρέπει να απορρίπτονται στα οικιακά απορρίμματα, αλλά πρέπει να συλλέγονται ή να απορρίπτονται ξεχωριστά!

• Για την ασφαλή αφαίρεση μπαταριών ή επαναφορ- τιζόμενων μπαταριών από την ηλεκτρική συσκευή και για πληροφορίες σχετικά με τον τύπο τους ή το χημικό τους σύστημα λαμβάνετε υπόψη σας τα πε- ραιτέρω στοιχεία που περιλαμβάνονται στις οδηγί- ες χειρισμού και τις οδηγίες συναρμολόγησης.

• Οι ιδιοκτήτες ή χρήστες μπαταριών και επαναφορ- τιζόμενων μπαταριών έχουν από το νόμο υπο- χρέωση επιστροφής τους μετά τη χρήση τους. Η επιστροφή περιορίζεται σε παράδοση κανονικών οικιακών ποσοτήτων.

• Οι παλαιές μπαταρίες μπορεί να περιέχουν επι- βλαβείς ουσίες ή βαρέα μέταλλα που μπορούν να βλάψουν το περιβάλλον και την ανθρώπινη υγεία. Η ανακύκλωση των παλαιών μπαταριών και η χρήση των πόρων που περιέχουν συμβάλλει στην προ- στασία αυτών των δύο σημαντικών αγαθών.

• Το σύμβολο διαγραμμένου κάδου απορριμμάτων σημαίνει ότι οι μπαταρίες και οι επαναφορτιζόμενες μπαταρίες δεν επιτρέπεται να απορρίπτονται στα οικιακά απορρίμματα.

• Αν επιπλέον υπάρχει το σύμβολο Hg, Cd ή Pb κάτω από το σύμβολο κάδου απορριμμάτων, τότε αυτό σημαίνει τα εξής: - Hg: Η μπαταρία περιέχει υδράργυρο σε ποσοστό μεγαλύτερο του 0,0005% - Cd: Η μπαταρία περιέχει κάδμιο σε ποσοστό με- γαλύτερο του 0,002% - Pb: Η μπαταρία περιέχει μόλυβδο σε ποσοστό μεγαλύτερο του 0,004%www.scheppach.com

16. Αντιμετώπιση προβλημάτων

Ο παρακάτω πίνακας δείχνει συμπτώματα σφαλμάτων και περιγράφει πώς μπορείτε να τα αντιμετωπίσετε, στην περίπτωση που το μηχάνημά σας εμφανίσει κάποτε κάποια δυσλειτουργία. Αν δεν μπορείτε να εντοπίσετε και να εξαλείψετε το πρόβλημα με αυτό τον τρόπο, απευθυνθείτε στο τοπικό σας συνεργείο σέρβις. Πρόβλημα Ενδεχόμενη αιτία Μέτρο αντιμετώπισης Ο κινητήρας δεν λειτουργεί. Βλάβη σε κινητήρα, καλώδιο ή φις, καμένες

Αναθέστε τον έλεγχο του μηχανήματος σε εξειδικευμένο τεχνικό. Ποτέ μην επισκευάζετε μόνοι σας τον κινητήρα. Προσοχή! Ελέγξτε τις ασφάλειες και, εάν απαιτείται, αντικαταστήστε τις. Ο κινητήρας ξεκινά με χαμηλή ταχύτητα και δεν επιτυγχάνει τον αριθμό στροφών λειτουργίας. Τάση πολύ χαμηλή, ζημιές στις περιελίξεις, καμένος

Ελέγξτε την τάση του παρόχου ενέργειας. Αναθέστε τον έλεγχο του κινητήρα σε εξειδικευμένο τεχνικό. Αναθέστε την αντικατάσταση του πυκνωτή σε εξειδικευμένο

Ο κινητήρας παράγει πολύ θόρυβο. Ζημιές στις περιελίξεις, βλάβη στον κινητήρα. Αναθέστε τον έλεγχο του κινητήρα σε εξειδικευμένο

Ο κινητήρας δεν επιτυγχάνει την πλήρη

Υπερφορτωμένα ηλεκτρικά κυκλώματα στο δίκτυο τροφοδοσίας (φώτα, άλλοι κινητήρες κλπ.). Μη χρησιμοποιείτε άλλες συσκευές ή άλλους κινητήρες στο ίδιο ηλεκτρικό κύκλωμα. Ο κινητήρας υπερθερμαίνεται

Υπερφόρτωση του κινητήρα, ανεπαρκής ψύξη του κινητήρα. Αποφεύγετε την υπερφόρτωση του κινητήρα κατά το τρόχισμα και απομακρύνετε τη σκόνη από τον κινητήρα, για να διασφαλίζεται η βέλτιστη ψύξη του κινητήρα.www.scheppach.com

Δήλωση συμμόρφωσης ΕΕ

Ονομασία είδ.: Διπλός τροχός λείανσης SM150LB, DG150GP

17. Δήλωση συμμόρφωσης
